Future light sc-240 Scanner User manual

© Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
6&
6&6&
6&
6FDQQHU
Version 2.1
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.

2
Weitere Produkte aus dem FUTURELIGHT-Sortiment:
Further products from the FUTURELIGHT-range:
Autres produits de l’assortiment de FUTURELIGHT:
Otros productos del surtido FUTURELIGHT:
www.futurelight.com
FUTURELIGHT LICHTEFFEKTE
FUTURELIGHT LIGHTING EFFECTS
FUTURELIGHT EFFETS LUMINEUX
FUTURELIGHT EFECTOS LUMINOSOS
FUTURELIGHT RT-240 lighting effect 51830510
FUTURELIGHT SPIDER centre-piece 51832065
FUTURELIGHT DF-250 lighting effect 51832085
FUTURELIGHT MIRACLE HMI 1200 W lighting effect 51832092
FUTURELIGHT CC-150 color-changer 51832100
FUTURELIGHT CC-200 PRO color-changer 51832200
FUTURELIGHT SC-240 scanner 51832281
FUTURELIGHT SC-250 scanner 51832283
FUTURELIGHT SC-375 scanner 51832288
FUTURELIGHT AS-200 Advertising Scan black 51832290
FUTURELIGHT AS-200 Advertising Scan white 51832291
FUTURELIGHT PS/D-200 Promotion Scan black 51832292
FUTURELIGHT PS/D-200 Promotion Scan white 51832293
FUTURELIGHT PS/D-200 Promotion Scan special colour 51832294
FUTURELIGHT SC-330 scanner 51832303
FUTURELIGHT SC-335 scanner 51832304
FUTURELIGHT SC-570 scanner 51832307
FUTURELIGHT SC-740 scanner 51832317
FUTURELIGHT SC-780 scanner 51832320
FUTURELIGHT SC-940 scanner 51832323
FUTURELIGHT SC-980 scanner 51832325
FUTURELIGHT H-150 scanner 51832330
FUTURELIGHT DP-H250 advertising projector 51832340
FUTURELIGHT DP-200 advertising projector 51832342
FUTURELIGHT DV-200 advertising projector 51832344
FUTURELIGHT DOMINATOR MKII centre-piece 51832603
FUTURELIGHT MH-640 Moving-Head Washlight 51833000
FUTURELIGHT MH-640 Moving-Head silver Washlight 51833010
FUTURELIGHT MH-660 Moving-Head Spot 51833020
FUTURELIGHT MH-660 Moving-Head silver Spot 51833030
FUTURELIGHT MH-840 Moving-Head Washlight 51833040
FUTURELIGHT MH-860 Moving-Head Spot 51833060
FUTURELIGHT MH-870 Moving-Head Spot 51833080
FUTURELIGHT CONTROLLER
FUTURELIGHT CONTROLLERS
FUTURELIGHT CONTROLEURS
FUTURELIGHT CONTROLADORES
FUTURELIGHT HC-controller 51834020
FUTURELIGHT EX-1 controller 51834035
19" installation-frame for EX-1 controller 51834036
FUTURELIGHT EX-4 controller 51834040
19" installation-frame for EX-4 controller 51834041
FUTURELIGHT CP-64 SC-5 controller 51834190
FUTURELIGHT C-64 MKII controller 51834202
FUTURELIGHT CP-192 controller 51834260
FUTURELIGHT CP-256 controller 51834285
FUTURELIGHT ist eine eingetragene Marke der Steinigke Showtechnic GmbH, Deutschland.
FUTURELIGHT is a registered trademark of Steinigke Showtechnic GmbH, Germany.
FUTURELIGHT est une marque déposée du groupe Steinigke Showtechnic GmbH, Allemagne.
FUTURELIGHT es una marca registrada de Steinigke Showtechnic GmbH, Alemania.

3








SC-240 Scanner
Bedienungsanleitung





Inhaltsverzeichnis
Einführung......................................................................................................................... 4
Features.......................................................................................................................... 4
Geräteübersicht .............................................................................................................. 4
Sicherheit........................................................................................................................... 5
Sicherheitshinweise ........................................................................................................ 5
Bestimmungsgemäße Verwendung................................................................................ 6
Installation ......................................................................................................................... 7
Einsetzen/Wechseln der Lampe ..................................................................................... 7
Strahlenverlauf................................................................................................................ 8
Projektormontage............................................................................................................ 8
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor................... 10
DMX-Protokoll ................................................................................................................. 11
Funktionen der Steuerkanäle........................................................................................ 11
Adressierung des Projektors ......................................................................................... 12
Control Board.................................................................................................................. 13
Hauptfunktionen............................................................................................................ 13
SPEC - Spezialfunktionen............................................................................................. 13
Technische Daten ........................................................................................................... 13
Reinigung und Wartung ................................................................................................. 14
Anhang............................................................................................................................. 15

4
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes Netzstecker ziehen!
LESEN SIE VOR DER ERSTEN INBETRIEBNAHME ZUR EIGENEN SICHERHEIT
DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH!
Einführung
Wir freuen uns, dass Sie sich für einen FUTURELIGHT SC-240 entschieden haben. Sie haben hiermit ein
intelligens, leistungsstarkes und vielseitiges Beleuchtungssystem erworben.
Nehmen Sie den FUTURELIGHT SC-240 aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Features
Kleiner, kompakter Scanner
Für HIT 150 W Lampe mit hoher Lichtleistung und langer Lebensdauer bei einem äußerst günstigen Preis •
15 unterschiedliche, dichroitische Farbfilter und weiß, davon 1 UV- und 3 Bicolor-Farbfilter • Rainbow-Effekt
mit variabler Geschwindigkeit in beide Richtungen • Goborad mit 13 Gobos, offen und Blackout • Strobe-
Effekt mit variabler Geschwindigkeit (1-8 Blitze/Sek.) über Goborad • Control Board mit 3-stelligem Display
und Folientastatur zur Einstellung der DMX-Startadresse, Pan-/Tilt-Reverse, Testprogramm, Reset • Reset
auch DMX-gesteuert möglich • Extrem flaches Gehäuse mit geringer Einbauhöhe • 4 hochwertige Stepper-
motoren für weiche Spiegelbewegung • 15°-Weitwinkelobjektiv • DMX-512 Steuerung über jeden handels-
üblichen DMX-Controller möglich • Belegt 4 DMX-Steuerkanäle
Geräteübersicht
1- Gehäuseschrauben
2- Feststellschraube
3- Bügel
4- Linse
5 - Ablenkspiegel

5
Sicherheit
Sicherheitshinweise
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden.
Rückseite:
6- DMX Ausgang
7- DMX Eingang
8- Netzanschluss
9- Sicherungshalter
10 - Control Board
Control Board:
11 - Enter-Taste
12 - Up-Taste
13 - Down-Tasten
14 - Display

6
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite ange-
geben. Stecken Sie die Netzleitung nur in geeignete Schukosteckdosen ein.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Achtung: Das Gerät darf erst 10 Minuten nach dem Abschalten geöffnet werden!
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung!
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson-
sten die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen
lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Bildzeichen
---m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten!
Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten
darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.
Die maximale Umgebungstemperatur ta darf niemals überschritten werden.

7
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funkionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.
Installation
Einsetzen/Wechseln der Lampe
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen!
Netzstecker ziehen!
Zum Einsetzen der Lampe (HIT 230 V/150 W) öffnen Sie die kleine Abdeckung an der Rückseite des
Gerätes wie in obenstehender Zeichnung, indem Sie die Kreuzschlitzschrauben X und Y lösen.
Ziehen Sie nun vorsichtig das Lampensystem heraus.
Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampensockel.
Setzen Sie keine Lampe mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung
entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die
Garantie.
Setzen Sie nun die Lampe ein. Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren.
Beachten Sie auch unbedingt die Hinweise des Lampenherstellers. Vergewissern Sie sich, dass die Lampe
auch richtig fest in der Fassung sitzt. Führen Sie nun das Lampensystem vorsichtig in den Projektorkopf ein.
Schalten Sie das Gerät nur bei geschlossenem Gehäuse ein!
Schrauben X und Y

8
Lampenjustierung
Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller
zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren.
Zünden Sie die Lampe und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). Zentrieren
Sie den "Hot Spot" (d. i. der hellste Teil des Lichtstrahls) durch Drehen der Schrauben "A, B, C". Drehen Sie
immer nur an einer Schraube, um den Hot Spot diagonal über die Projektion zu bewegen. Wenn Sie keinen
Hot Spot entdecken können, justieren Sie die Lampe so lange, bis das Licht gleichmäßig verteilt ist.
Wenn der Hot Spot zu hell erscheint, können Sie dessen Intensität abschwächen, indem Sie die Lampe
näher zum Reflektor hinbewegen. Drehen Sie dazu alle drei Schrauben "A, B, C" um 45° im Uhrzeigersinn,
bis das Licht gleichmäßig verteilt ist.
Wenn das Licht am äußeren Rand des Strahls heller erscheint als in der Mitte, befindet sich die Lampe zu
nah am Reflektor. Bewegen Sie in diesem Fall die Lampe vom Reflektor weg. Drehen Sie dazu alle drei
Schrauben "A, B, C" um 45° gegen den Uhrzeigersinn, bis das Licht gleichmäßig verteilt ist und der Strahl
hell genug erscheint.
Strahlenverlauf
Projektormontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70)
und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan-
del ausgeführt werden!
Schraube A
Schraube B
Schraube C
Distance (m)
Diameter (m)
Beam opening (m)

9
Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang
ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations-
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors.
Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation
verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können
zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.
Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt
werden.
Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel
an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Projektors aushalten kann.
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
Befestigen Sie den Projektor mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem.
Die Bohrung hat einen Durchmesser von 10 mm.
Sichern Sie den Projektor bei Überkopfmontage immer mit einem Sicherheitsfangseil, das mindestens für
das 10-fache Gewicht des Gerätes ausgelegt ist. Es dürfen nur Fangseile mit Schraubkarabinern vewendet
werden. Hängen Sie das Sicherheitsfangseil an dem dafür vorgesehenen Loch im Hängebügel ein und
führen Sie es über die Traverse etc. Hängen Sie das Ende in dem Karabiner ein und ziehen Sie die
Feststellmutter gut fest.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
Schließen Sie das Gerät über den Netzstecker ans Netz an.

10
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Lichteffekte sollten im Allgemeinen nicht über Dimmerpacks geschaltet werden.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -
Kupplungen.
Belegung der XLR-Verbindung:
Wenn Sie die empfohlenen FUTURELIGHT-Controller verwenden, können Sie den DMX-Ausgang des
Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-
Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte
angeschlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120 ΩWiderstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.

11
DMX-Protokoll
Funktionen der Steuerkanäle
Steuerkanal 1 - Horizontale Spiegelbewegung (Pan)
Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal
(PAN).
Allmähliches Einstellen des Spiegels bei langsamen Schieben des
Reglers (0-255, 128-Mitte).
Der Spiegel kann an jeder gewünschten Einstellung angehalten werden.
Steuerkanal 2 - Vertikale Spiegelbewegung (Tilt)
Wenn Sie den Regler verschieben, bewegen Sie den Spiegel vertikal
(TILT).
Allmähliches Einstellen des Spiegels bei langsamen Schieben des
Reglers (0-255, 128-Mitte).
Der Spiegel kann an jeder gewünschten Einstellung angehalten werden.
Steuerkanal 3 - Farben
Lineare Farbänderung gemäß der Bewegung des Reglers.
Sie können den Farbwechsler an jeder gewünschten Position anhalten. Sie können ebenfalls
zwischen zwei Farben anhalten und so zweifarbige Strahlen erzeugen.
Zwischen 128 und 190 und zwischen 193 und 255 dreht sich der Farbwechsler ständig - der so genannte
Rainbow-Effekt entsteht.
0 - 7 Offen/weiß
8 - 15 Türkis
16 - 23 Rot
24 - 31 Cyan
32 - 39 Hellgrün
40 - 47 Magenta
48 - 55 Hellblau
56 - 63 Gelb
64 - 71 Grün
72 - 79 Pink
80 - 87 Blau
88 - 95 Orange
96 - 103 UV-Filter
104 - 111 Rot/blau
112 - 119 Gelb/Grün
120 - 127 Hellblau/magenta
128 - 190 Rainboweffekt vorwärts mit absteigender Geschwindigkeit
191 - 192 Keine Rotation
193 - 255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit

12

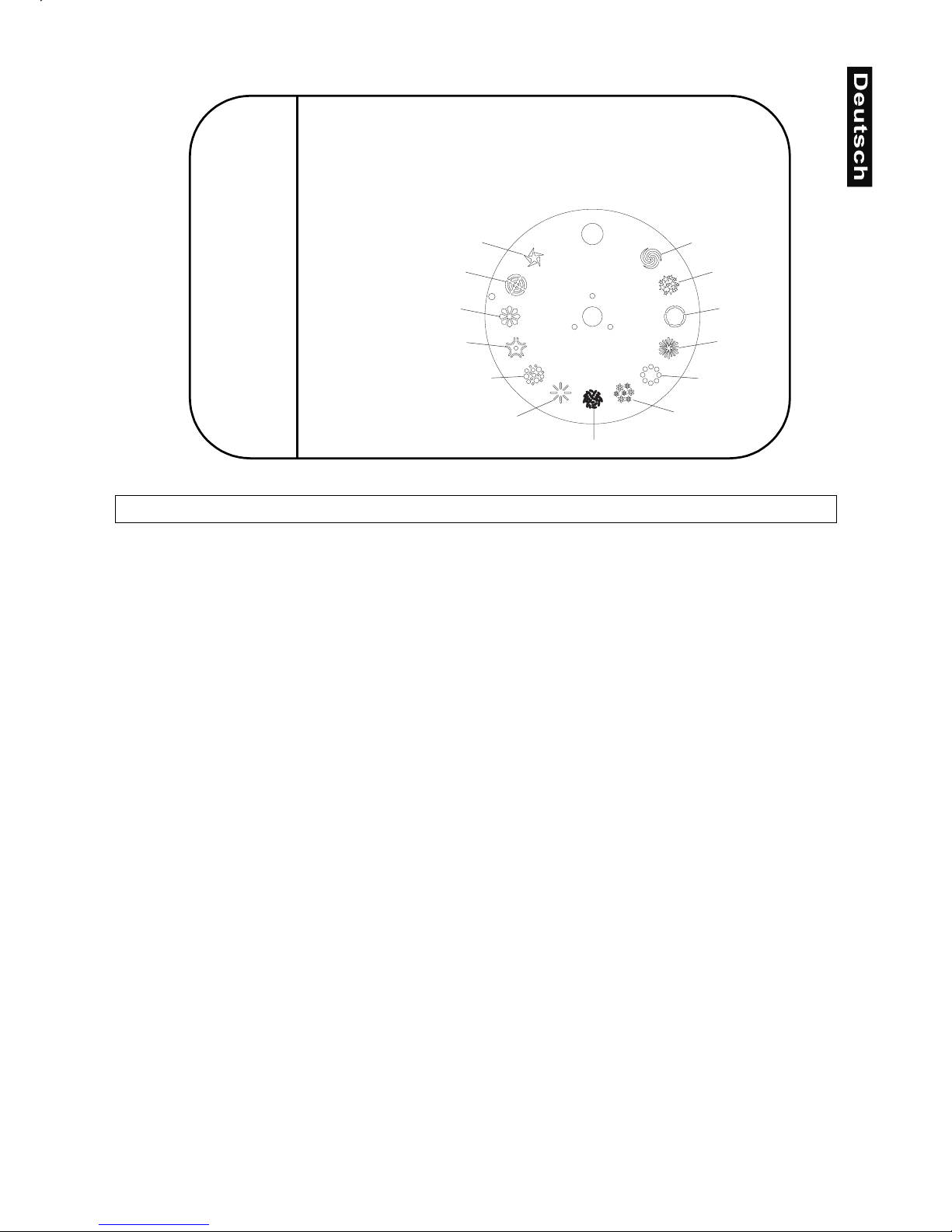

Gobo 1
Gobo 2
Gobo 3
Gobo 4
Gobo 5
Gobo 6
Gobo 7
Gobo 8
Gobo 9
Gobo 10
Gobo 11
Gobo 12
Gobo 13
Steuerkanal 4 - Shutter, Strobe, Gobos
0 - 5 Shutter geschlossen
6 - 63 Keine Funktion (Shutter offen)
64 - 127 Strobe-Effekt langsam bis schnell (max. 8 Blitze/Sekunde)
128 - 132 Shutter geschlossen
133 - 135 Reset
136 - 143 Keine Funktion (Shutter offen)
144 - 151 Shutter geschlossen
152 - 159 Gobo 1
160 - 167 Gobo 2
168 - 175 Gobo 3
176 - 183 Gobo 4
184 - 191 Gobo 5
192 - 199 Gobo 6
200 - 207 Gobo 7
208 - 215 Gobo 8
216 - 223 Gobo 9
224 - 231 Gobo 10
232 - 239 Gobo 11
240 - 247 Gobo 12
248 - 255 Gobo 13
Adressierung des Projektors
Über das Control Board am Projektorkopf können Sie die DMX Startadresse definieren. Die Startadresse ist
der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 5 definieren belegt der Projektor die Steuerkanäle 5 bis 8.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
SC-240 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
Werden mehrere SC-240 auf eine Adresse definiert, arbeiten sie synchron.
Vorgehensweise:
1. Schalten Sie den SC-240 ein und warten Sie, bis das Gerät den Setup beendet hat (auf dem Display
blinkt "rES").
2. Über die Up- und Down-Tasten können Sie sich durch das Menü bewegen, bis Sie den auf dem Display
"001" erscheint. Bestätigen Sie mit der Enter-Taste, und der Buchstabe "001" beginnt zu blinken.
3. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse auszuwählen.
4. Drücken Sie die Enter-Taste zur Bestätigung.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den SC-240 über Ihren Controller ansteuern.
Bitte beachten Sie:
1. Schalten Sie den SC-240 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden
keine Daten empfangen, beginnt die Anzeige zu blinken und es erscheint "001" mit der definierten
Startadresse.
Die Fehlermeldung erscheint, wenn
- keine 3-polige XLR-Leitung (DMX-Signalleitung vom Controller) in die DMX-Eingangsbuchse des SC-240
gesteckt wurde.
- der Controller ausgeschaltet oder defekt ist.
- die Leitung oder der Stecker defekt ist oder die Signalleitung nicht richtig eingesteckt ist.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Ω. Widerstand abgeschlossen
werden damit die Geräte korrekt funktionieren.

13
Control Board
Das Control Board befindet sich am Projektorkopf und bietet mehrere Möglichkeiten. So lassen sich z. B. die
DMX-Startadresse eingeben, ein Testprogramm abspielen oder ein Reset durchführen. Außerdem lassen
sich Spezialfunktionen abrufen.
Über die Up-/Down-Tasten können Sie sich innerhalb des Menüs bewegen. Auf dem Display erscheinen
nacheinander: "001, rPA, rtil, tSt, rES". Zur Auswahl des gewünschten Menüpunktes drücken Sie die
Enter-Taste. Die jeweiligen Funktionen werden im Folgenden beschrieben.
Hauptfunktionen
- DMX-512 Startadresse einstellen:
"001" blinkt in der Anzeige. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse (001-509)
einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
- Panumkehrung:
Mit dieser Funktion lässt sich die Pan-Bewegung umkehren. Drücken Sie die Up-/Down-Tasten, um "ON"
oder "OFF" einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
- Tiltumkehrung:
Mit dieser Funktion lässt sich die Tilt-Bewegung umkehren. Drücken Sie die Up-/Down-Tasten, um "ON"
oder "OFF" einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
- Testprogramm
Mit dieser Funktion können Sie das Testprogramm des Projektors aktivieren. So lassen sich einige der
Möglichkeiten des SC-240 ohne externen Controller vorführen. Drücken Sie die Enter-Taste, um die
Sequenzen zu starten und "tSt" beginnt zu blinken.
- Reset aktivieren:
Drücken Sie die Enter-Taste, um den Reset zu aktivieren. Dadurch werden die Motoren neu justiert.
SPEC - Spezialfunktionen
Drücken Sie die Enter-Taste, um das Test-Program abzuspielen ("tSt" blinkt auf dem Display). Drücken und
Halten Sie gleichzeitig die Up- und Down-Taste bis auf dem Display "C08" (Kalibrierungswert des
Farbrades) erscheint. Über die Up-/Down-Tasten können Sie den Kalibrierungswert zwischen "C01-C15"
einstellen. Dabei bewegt sich das Rad in Mikroschritten, so dass sich die aktuelle Farbe leicht zentrieren
lässt.
Drücken Sie die Enter-Taste und auf dem Display erscheint "G08" (Kalibrierungswert des Goborades)
erscheint. Über die Up-/Down-Tasten können Sie den Kalibrierungswert zwischen "G01-G15" einstellen.
Dabei bewegt sich das Rad in Mikroschritten, so dass sich das aktuelle Gobo leicht zentrieren lässt.
Drücken Sie die Enter-Taste, um wieder zur Kalibrierung der Farben zurückzukehren oder drücken und
halten Sie die Enter-Taste bis auf dem Display "tSt" erscheint um die Kalibrierung abzuschließen.
Technische Daten
Spannungsversorgung
EU-Modell: 210/230/250 V AC, 50/60 Hz ~
Leistungsaufnahme: 250 W
Sicherung: T 2,5 A, 250 V
Lampe
HIT 230 V/150 W G-12, 6000 Stunden
Optisches System
- Hochreflektierender, aluminiumbeschichteter Parabolreflektor
- Manueller Fokus
- 19° Standardobjektiv
Farben
- 11 dichroitische Filter plus weiß
- UV-Filter
- 3 dichroitische Halbfarben
- Farbwechsler mit einstellbarer Rotationsgeschwindigkeit

14
Gobos
- 13 statische Gobos plus offen
Strobe
- Strobe-Effekt mit variabler Geschwindigkeit (1 - 8 Blitze pro Sekunde)
Motor
- 4 hochwertige Steppermotoren (gesteuert durch Mikroprozessoren)
Elektronik
- Digitaler Serieneingang DMX-512
-4 Steuerkanäle:
Steuerkanal 1 - Horizontale Spiegelbewegung (Pan)
Steuerkanal 2 - Vertikale Spiegelbewegung (Tilt)
Steuerkanal 3 - Farben
Steuerkanal 4 - Shutter, Strobe, Gobos
Gehäuse
Durch die große Gehäuseöffnung einfacher Zugriff zur Lampe und durch den modularen Aufbau Wechseln
der Elemente sehr schnell möglich.
Temperaturentwicklung
Maximale Umgebungstemperatur ta: 55° C
Maximale Leuchtentemperatur im Beharrungszustand tB: 80° C
Maße und Gewicht
- L x B x H: 470 x 280 x 160 mm
- Gewicht: 10 kg
Reinigung und Wartung
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B.
Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen.
4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Es ist unbedingt erforderlich, dass Sie den Projektor in regelmäßigen Abständen reinigen, da der sich
ablagernde Schmutz und Staub sowie Nebelfluidrückstände die Leuchtkraft des Gerätes erheblich
beeinträchtigen.
Falls Sie das Gerät nicht reinigen, wird außerdem die Lebensdauer Ihres Gerätes beträchtlich verkürzt.
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder
irgendwelche Lösungsmittel zur Reinigung verwenden!
Der Ablenkspiegel und die Objektivlinse sollten wöchentlich gereinigt werden, da sich sehr schnell
Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich
reinigen.

15
Die Gobos können mit einer weichen Bürste gereinigt werden. Reinigen Sie das Innere des Projektors
mindestens einmal im Jahr einem Staubsauger oder einer Luftbürste.
Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollten monatlich gereinigt werden.
Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. Wartungs-
und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre-
her aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird (festverbundene Anschlussleitung), muss sie
durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird (austauschbare Anschlussleitung), muss sie
durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
Anhang
Wir wünschen Ihnen mit Ihrem FUTURELIGHT SC-240 viel Spaß. Wenn Sie sich an die Anweisungen der
vorliegenden Bedienungsanleitung halten, versichern wir Ihnen, dass Ihnen das Gerät lange viel Freude
bereiten wird.
Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler gerne zur Verfügung.
Alle Rechte einschließlich Übersetzung vorbehalten. Kein Teil dieser Bedienungsanleitung darf ohne
schriftliche Genehmigung des Herausgebers reproduziert oder verändert werden.
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
11/00 ©

16








SC-240 Scanner
User manual


Table of contents
Introduction ..................................................................................................................... 17
Features........................................................................................................................17
Description of the fixture ............................................................................................... 17
Safety ............................................................................................................................... 18
Safety instructions......................................................................................................... 18
Installation ....................................................................................................................... 20
Fitting/Exchanging the lamp.......................................................................................... 20
Beampath ..................................................................................................................... 21
Rigging.......................................................................................................................... 21
DMX-512 connection / connection between fixtures ..................................................... 22
DMX-Protocol .................................................................................................................. 24
Function of the control channels - 16 bit protocol ......................................................... 24
Addressing ......................................................................................................................25
Control Board.................................................................................................................. 25
Main functions............................................................................................................... 26
Special functions - calibration ....................................................................................... 26
Technical specifications................................................................................................. 26
Cleaning and maintenance............................................................................................. 27
Appendix.......................................................................................................................... 28

17
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY
BEFORE YOU INITIAL START - UP!
Introduction
Thank you for having chosen a FUTURELIGHT SC-240. You acquired a versatile, powerful and intelligent
lighting-effect.
Unpack your FUTURELIGHT SC-240 and make sure that there are no damages caused by transportation.
Should there be any, please consult your local dealer and do not take the device into operation.
Features
Small, compact scanner
For HIT 150 W lamp with high luminosity and long life at a very low price • 15 different, dichroic colour-filtres
and white, of which 1 is UV and 3 are bicolor-filters • Rainbow-effect with adjustable speed in both directions
• Gobo-wheel with 13 gobos, open and blackout • Strobe-effect with adjustable speed (1-8 flashes/sec.) via
gobo-wheel • Control-Board with 3-digit display and foil-keyboard for adjusting the DMX-starting address,
Pan/Tilt-Reverse, testing program, Reset • Reset also possible via DMX • Extremely flat housing with low
installation-height • 4 high-quality stepper-motors for smooth mirror-movements • 15°-wide-angle objective •
DMX-control via every standard DMX-controller • 4 DMX-control-channels required
Description of the fixture
1- Fastening screws
2 - Fixation screw for bracket
3 - Bracket
4- Objective
5- Mirror

18
Safety
Safety instructions
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet.
Rearpanel:
6- DMX Output
7- DMX Input
8- Powercord
9- Fuseholder
10 - Control board
Control Board:
11 - Enter/release-button
12 - Up-button
13 - Down-button
14 - Display

19
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution!
Make sure that the available voltage is not higher than stated on the rear panel.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
Caution: The device must only be opened 10 minutes after switching it off!
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord.
During the initial start-up some smoke or smell may arise. This is a normal process and does not necessarily
mean that the device is defective.
Caution: During the operation, the housing becomes very hot.
Do not switch the device on and off in short intervals as this would reduce the lamp’s life.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
Please consider that damages caused by manual modifications to the device are not subject to warranty.
Keep away children and amateurs!
Operating determinations
This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with
an alternating voltage of 230 V, 50 Hz and was designed for indoor use only.
This device is designed for professional use, e.g. on stages, in discotheques, theatres etc.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The symbol
---m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than 0.5 meters.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Always fix the fixture with an appropriate safety-rope.
The maximum ambient temperature tamust never be exceeded.
Operate the device only after having become familiar with its functions. Do not permit operation by persons
not qualified for operating the device. Most damages are the result of unprofessional operation!
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, lamp explosion, crash etc.

20
Installation
Fitting/Exchanging the lamp
DANGER!
Install the lamp with the device switched off only.
Unplug from mains before!
To insert the lamp HIT 230 V/150 W open the small cover at the rearpanel (see the drawing) by loosening
the 2 Phillips screws X and Y on the cover.
Gently pull out the lamp assemby.
If changing the lamp, remove the old lamp from the socket. Insert the lamp to the socket.
Do not install a lamp with a higher wattage! A lamp like this generates temperatures the device is not
designed for.
Damages caused by non-observance are not subject to warranty. Please follow the lamp manufacturer‘s
notes!
Do not touch the glass-bulb bare-handed during the installation! Make sure that the lamp is installed tightly
into the lampholder system.
Reinsert the lamp assembly and tighten the 2 screws again.
Do not operate the fixture with opened housing-cover!
Lamp adjustment
Screw A
Screw B
Screw C
Screws X and Y
