Future light MH-420 Spotlight User manual

© Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
0+
6SRWOLJKW
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.

2
Weitere Produkte aus dem FUTURELIGHT-Sortiment:
Further products from the FUTURELIGHT-range:
Autres produits de l’assortiment de FUTURELIGHT:
Otros productos del surtido FUTURELIGHT:
www.futurelight.com
FUTURELIGHT LICHTEFFEKTE
FUTURELIGHT LIGHTING EFFECTS
FUTURELIGHT EFFETS LUMINEUX
FUTURELIGHT EFECTOS LUMINOSOS
FUTURELIGHT RT-240 lighting effect 51830510
FUTURELIGHT SPIDER centre-piece 51832065
FUTURELIGHT DF-250 lighting effect 51832085
FUTURELIGHT CC-150 color-changer 51832100
FUTURELIGHT CC-200 PRO color-changer 51832200
FUTURELIGHT SC-240 scanner 51832281
FUTURELIGHT SC-250 scanner 51832283
FUTURELIGHT SC-375 scanner 51832288
FUTURELIGHT SC-335 scanner 51832304
FUTURELIGHT SC-570 scanner 51832307
FUTURELIGHT SC-740 scanner 51832317
FUTURELIGHT SC-780 scanner 51832320
FUTURELIGHT SC-940 scanner 51832323
FUTURELIGHT SC-980 scanner 51832325
FUTURELIGHT H-150 scanner 51832330
FUTURELIGHT Dominator MKII centre-piece 51832603
FUTURELIGHT MH-420 Moving-Head Spot 51832925
FUTURELIGHT MH-640 Moving-Head Washlight 51833000
FUTURELIGHT MH-640 Moving-Head silver Washlight 51833010
FUTURELIGHT MH-660 Moving-Head Spot 51833020
FUTURELIGHT MH-660 Moving-Head silver Spot 51833030
FUTURELIGHT MH-840 Moving-Head Washlight 51833040
FUTURELIGHT MH-860 Moving-Head Spot 51833060
FUTURELIGHT MH-670 Moving-Head Display 51833032
FUTURELIGHT MH-680 Moving-Head white 51833037
FUTURELIGHT MH-680 Moving-Head black 51833038
FUTURELIGHT Exterlight 250 CMY grey 51833552
FUTURELIGHT CONTROLLER
FUTURELIGHT CONTROLLERS
FUTURELIGHT CONTROLEURS
FUTURELIGHT CONTROLADORES
FUTURELIGHT HC-controller 51834020
FUTURELIGHT EX-1 controller 51834035
19" installation-frame for EX-1 controller 51834036
FUTURELIGHT EX-4 controller 51834040
19" installation-frame for EX-4 controller 51834041
FUTURELIGHT CP-192 controller 51834260
FUTURELIGHT CP-256 controller 51834285
FUTURELIGHT ist eine eingetragene Marke der Steinigke Showtechnic GmbH, Deutschland.
FUTURELIGHT is a registered trademark of Steinigke Showtechnic GmbH, Germany.
FUTURELIGHT est une marque déposée du groupe Steinigke Showtechnic GmbH, Allemagne.
FUTURELIGHT es una marca registrada de Steinigke Showtechnic GmbH, Alemania.

3
0+6SRWOLJKW
%HGLHQXQJVDQOHLWXQJ
Inhaltsverzeichnis
Einführung..........................................................................................................................4
Features ..........................................................................................................................4
Geräteübersicht ...............................................................................................................5
Sicherheitshinweise ..........................................................................................................6
Bestimmungsgemäße Verwendung .................................................................................6
Installation..........................................................................................................................8
Einsetzen/Wechseln der Lampe ......................................................................................8
Projektormontage ............................................................................................................9

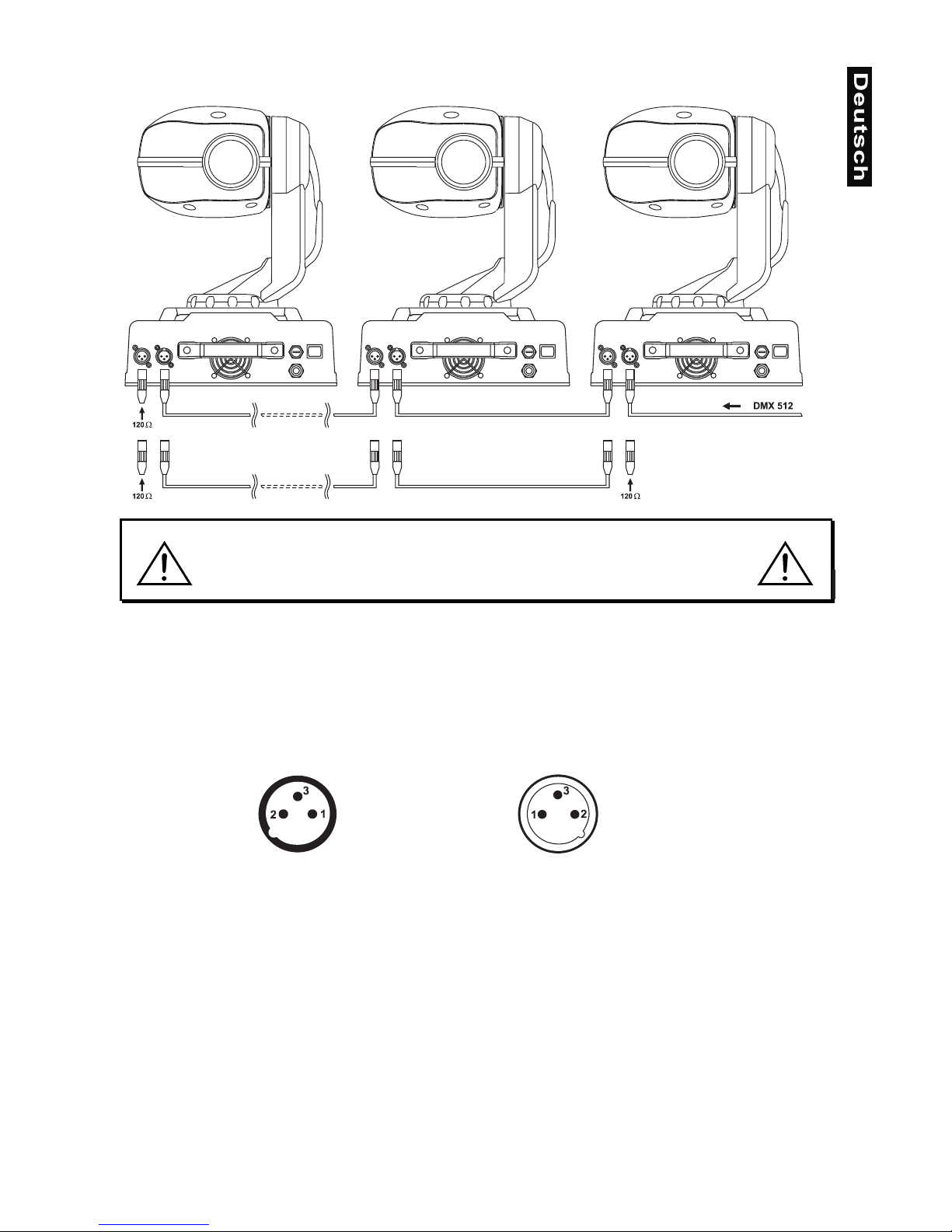

Anschluss an den DMX-512 Controller / Master/Slave-Verbindung...............................12
DMX-Protokoll ..................................................................................................................14
Funktionen der Steuerkanäle.........................................................................................14
Funktionen der Steuerkanäle – 2-16 Bit-Protokoll: ........................................................16
Funktionen der Steuerkanäle – 3-8 Bit-Protokoll: ..........................................................17
Funktionen der Steuerkanäle – 4-8 Bit-Protokoll: ..........................................................19
DMX-gesteuerter Betrieb.................................................................................................20
Adressierung des Projektors..........................................................................................20
Fernsteuerbare Funktionen ............................................................................................21
Farbrad..........................................................................................................................21
Statisches Goborad .......................................................................................................21
Dimmer / Shutter / Strobe ..............................................................................................21
Stand Alone Betrieb.........................................................................................................21
Control Board...................................................................................................................22
Hauptfunktionen.............................................................................................................23
SPEC - Spezialfunktionen .............................................................................................29
Fehlermeldungen.............................................................................................................31
Technische Daten ............................................................................................................31
Reinigung und Wartung ..................................................................................................33
Anhang..............................................................................................................................34

4
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes Netzstecker ziehen!
LESEN SIE VOR DER ERSTEN INBETRIEBNAHME ZUR EIGENEN SICHERHEIT
DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH!
Einführung
Wir freuen uns, dass Sie sich für einen FUTURELIGHT MH-420 entschieden haben. Sie haben hiermit ein
intelligens, leistungsstarkes und vielseitiges Beleuchtungssystem erworben.
Nehmen Sie den FUTURELIGHT MH-420 aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Features
Automatisierter Scheinwerfer
Vielseitiger Moving-Head für eine Fülle von Beleuchtungs- und Dekorationsmöglichkeiten • 11 satte
dichroitische Farben plus weiß • 11 statische Metall-Gobos • Lichtstrahl mit 19° Abstrahlwinkel und
manuellem Fokus • Strobe-Effekt mit 1-8 Blitzen pro Sekunde • Exakte Positionierung innerhalb 530° Pan
und 285° Tilt • Steuereinheit mit 3-stelliger LED-Anzeige • Cam Lock-System mit 2 Omega-Haltern wird
mitgeliefert • Für helle 150 W Entladungslampe • Vielseitige Betriebsarten über DMX-512 (8 Steuerkanäle),
als Stand-Alone oder im Master/Slave-Betrieb (bis zu 9 Slaves) • Drei frei programmierbare Programme, mit
denen sich über das Master-Geräte alle Slaves steuern lassen • Passende FUTURELIGHT Controller: EX-4
Controller, CP-192 Controller, CP-256 Controller

5
Geräteübersicht
Base - Rückseite:
1- Projektorkopf
2 - Objektivlinse
3 - Tragegriff
4- Base
5- Steuereinheit
Control Board:
12 - Display
13 - Mode-Taste
14 - Enter-Taste
15 - Up-Taste
16 - Down-Taste
6- DMX-Ausgang
7- DMX-Eingang
8- Tragegriff
9- Sicherungshalter
10 - Netzanschluss
11 - Netzschalter

6
Sicherheitshinweise
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite ange-
geben. Stecken Sie die Netzleitung nur in geeignete Schukosteckdosen ein.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung!
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen kopfbewegten Scheinwerfer, mit dem sich dekorative Lichteffekte
erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen
und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.

7
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Das Gerät darf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt
werden könnte. Fassen Sie das Gerät immer an dem Tragegriff an.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Bildzeichen
---m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten!
Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten
darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Das Sicherheitsfangseil muss
an den dafür vorgesehenen Löchern eingehängt werden.
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist
und alle nötigen Schrauben fest angezogen wurden.
Die Lampe darf niemals gezündet werden, wenn die Objektivlinse oder Gehäuseabdeckungen entfernt
wurden, da bei Entladungslampen Explosionsgefahr besteht und eine hohe UV-Strahlung auftritt, die zu
Verbrennungen führen kann.
Die maximale Umgebungstemperatur
ta darf niemals überschritten werden.
VORSICHT!
Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist,
so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
VORSICHT!
Die Lampe muss gewechselt werden, wenn diese be-
schädigt ist oder sich durch Wärme verformt hat!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.

8

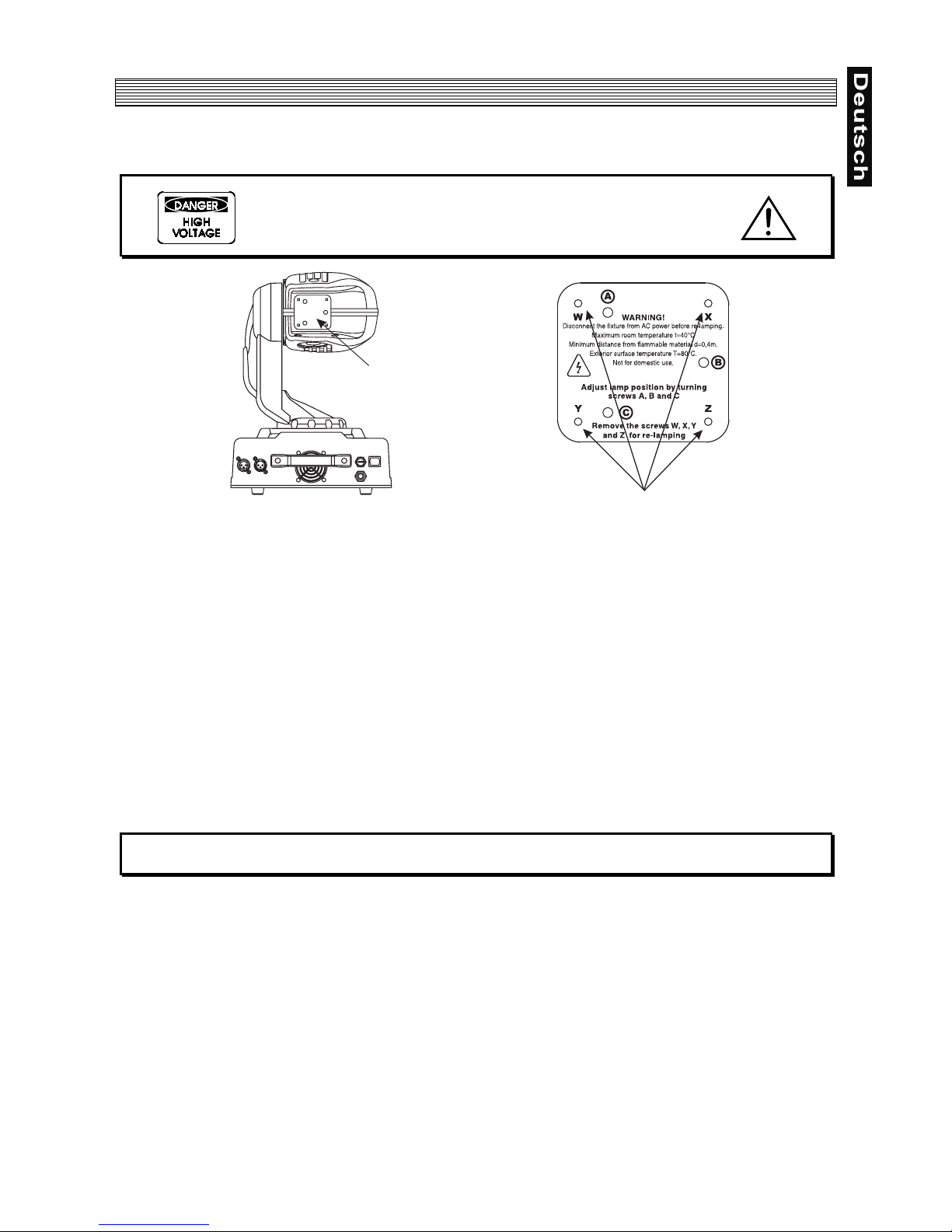

Lampen Deckel
Schrauben “W, X, Y, Z”
Installation
Einsetzen/Wechseln der Lampe
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen!
Netzstecker ziehen!
Zum Einsetzen der Lampe (CDM-SA/T 150/942, G-12 Sockel) öffnen Sie den Gehäusedeckel des Kopfes
wie in oben stehender Zeichnung.
Öffnen Sie danach die kleine Lampenabdeckung, indem Sie die vier Befestigungsschrauben wie in oben-
stehender Zeichnung lösen.
Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampensockel.
Setzen Sie keine Lampe mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung
entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die
Garantie.
Setzen Sie nun die Lampe ein. Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren.
Beachten Sie auch unbedingt die Hinweise des Lampenherstellers. Vergewissern Sie sich, dass die Lampe
auch richtig fest in der Fassung sitzt.

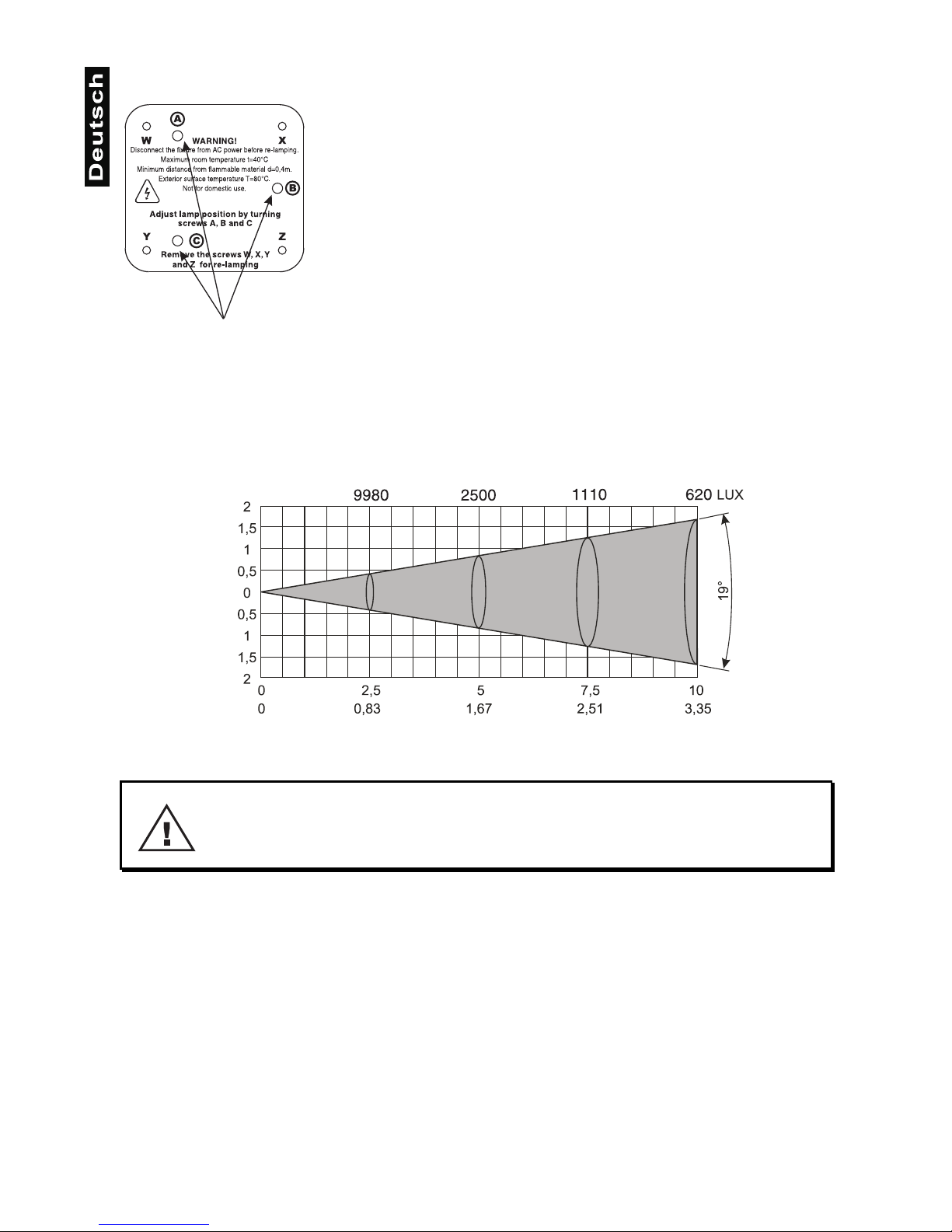

Stellen Sie den optimalen Abstand zwischen Lampe und Linse durch Drehen der Schraube "A" ein (bitte
beachten Sie dazu auch nachstehende Zeichnung).
Schließen Sie die Lampenabdeckung wieder und ziehen Sie die Befestigungschrauben fest. Setzen Sie den
Betriebsstundenzähler der Lampe („LAti“) und den Lampenzündungszähler ("LASt") wieder auf 0 zurück
bevor Sie die Lampe zünden. Drücken und Halten Sie dazu die Up- und Down-Taste gleichzeitig und
bestätigen Sie dann mit der Enter-Taste.
Schalten Sie das Gerät nur bei geschlossenem Gehäuse ein!

9
Schrauben “A, B, C”
19° Linse
Beam Opening (m)
Lampenjustierung
Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu
verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u.
U. notwendig sein, die Position des Lampenhalters nachzujustieren. Die
Lampe muss z. B. nachjustiert werden, wenn das Licht innerhalb des Strahls
nicht gleichmäßig verteilt zu sein scheint.
Zünden Sie die Lampe und fokussieren Sie den Lichtstrahl auf einer ebenen
Oberfläche (Wand). Da der optimale Abstand zwischen Lampe und Linse
bereits während der Installation über die Schraube "A" eingestellt wurde,
muss nur noch der „Hot Spot“ (d. i. der hellste Teil des Lichtstrahls) zentriert
werden. Drehen Sie dazu an Schraube „B“.
Wenn der Hot Spot zu hell erscheint, können Sie dessen Intensität
abschwächen, indem Sie die Lampe näher zum Reflektor hinbewegen.
Drehen Sie dazu an Schraube "A", bis das Licht gleichmäßig verteilt ist.
Wenn das Licht am äußeren Rand des Strahls heller erscheint als in der Mitte,
befindet sich die Lampe zu nah am Reflektor. Bewegen Sie in diesem Fall die
Lampe vom Reflektor weg, bis das Licht gleichmäßig verteilt ist und der Strahl hell genug erscheint.
Strahlenverlauf:
Projektormontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70)
und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan-
del ausgeführt werden!
Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang
ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

10
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations-
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors.
Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation
verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können
zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.
Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt
werden.
Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel
an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Projektors aushalten kann.
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
ACHTUNG!
Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte
beachten Sie auch die Installationshinweise auf der Unterseite der
Base. Achten Sie darauf, dass das Gerät sicher befestigt wird.
Vergewissern Sie sich, dass die Verankerung stabil ist.
Das Gerät kann direkt auf den Boden gestellt
werden oder in jeder möglichen Position im
Trussing installiert werden, ohne seine funk-
tionellen Eigenschaften zu verändern.
Die Projektorbase lässt sich auf zwei
verschiedene Arten montieren: über die
Omega-Halter oder über die Adapterplatte.
Verwenden Sie nur Haken mit M12 Schrauben.
Ziehen Sie die Schrauben gut fest.
Sichern Sie den Projektor bei Überkopfmontage
immer mit einem Sicherheitsfangseil, das
mindestens für das 12-fache Gewicht des
Gerätes ausgelegt ist. Es dürfen nur Fangseile
mit Schraubkarabinern vewendet werden.

11
Montage über die Omega-Halter
(1) Haken
(2) Sicherheitsfangseil
(3) Schnellverschluss
(4) Omega-Halter
Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern.
Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen
an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.
Installieren Sie den zweiten Omega-Halter.
Hängen Sie das Sicherheitsfangseil an den dafür vorgesehenen Öffnungen im Bodenblech ein und führen
Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Karabiner
ein und ziehen Sie die Sicherungsmutter gut fest.
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Lichteffekte sollten im Allgemeinen nicht über Dimmerpacks geschaltet werden.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

12
Anschluss an den DMX-512 Controller / Master/Slave-Verbindung
Controller operation
Master/Slave operation
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -
Kupplungen.
Belegung der XLR-Verbindung:
DMX Ausgang
XLR Einbaubuchse
DMX Eingang
XLR Einbaustecker
1: Masse
2: Signal (-)
3: Signal (+)
1: Masse
2: Signal (-)
3: Signal (+)
Wenn Sie die empfohlenen FUTURELIGHT-Controller verwenden, können Sie den DMX-Ausgang des
Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-
Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte
angeschlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120 ΩWiderstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.

13
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Seite des MH-420 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker
(DMX In), über die sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem
Master-Gerät verbunden werden. Stecken Sie Ihre Mikrofonleitung in die DMX Out-Buchse und verbinden
Sie die Leitung mit dem DMX In-Stecker des nächsten Gerätes.
Achtung: Am Master-Gerät und am letzten Slave-Gerät muss die DMX-Leitung durch einen
Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 ΩWiderstand in einen XLR-Stecker
zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang gesteckt.

14
DMX-Protokoll
Funktionen der Steuerkanäle
Steuerkanal 1 - Drehbewegung (Pan)
Wenn Sie den Regler verschieben, bewegen Sie den Kopf
horizontal (PAN).
Allmähliches Einstellen des Kopfes bei langsamen Schieben des
Reglers (0-255, 128-Mitte).
Der Kopf lässt sich um 530° drehen und kann in jeder gewünschten
Position angehalten werden.
Steuerkanal 2 - Kippbewegung (Tilt)
Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal
(TILT).
Allmähliches Einstellen des Kopfes bei langsamen Schieben des
Reglers (0-255, 128-Mitte).
Der Kopf lässt sich um 280° kippen und kann in jeder gewün-
schten Position angehalten werden.
Steuerkanal 3 - Pan 16 Bit
Steuerkanal 4 - Tilt 16 Bit
Steuerkanal 5 - Pan / Tilt Geschwindigkeit
0 Maximalgeschwindigkeit (Tracking Modus)
1 Maximalgeschwindigkeit (Vektor-Modus)
249 Minimalgeschwindigkeit (Vektor-Modus)
250-255 Maximalgeschwindigkeit, Blackout während PAN-,
TILT-Bewegung und Farbe wechseln (Tracking Modus)
Steuerkanal 6 - Farben
Lineare Farbänderung gemäß der Bewegung des Reglers.
Sie können den Farbwechsler an jeder gewünschten Position anhalten. Sie können ebenfalls zwischen zwei
Farben anhalten und so zweifarbige Strahlen erzeugen.
Zwischen 128 und 189 und zwischen 194 und 255 dreht sich der Farbwechsler ständig - der so genannte
Rainbow-Effekt entsteht.

15
0 Offen/weiß
10 Türkis
21 Rot
32 Cyan
42 Hellgrün
53 Magenta
64 Hellblau
74 Gelb
85 Grün
96 Pink
106 Blau
117 Orange
128 - 189 Rainboweffekt vorwärts mit absteigender Geschwindigkeit
190 - 193 Keine Rotation
194 - 255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit
Steuerkanal 7 - Statische Gobos
0 - 07 Offen
08 - 15 Gobo 1
16 - 23 Gobo 2
24 - 31 Gobo 3
32 - 39 Gobo 4
40 - 47 Gobo 5
48 - 55 Gobo 6
56 - 63 Gobo 7
64 - 71 Gobo 8
72 - 79 Gobo 9
80 - 87 Gobo 10
88 - 95 Gobo 11
96 - 227 Shaking Gobos mit variabler Geschwindigkeit
96 - 107 Gobo 1
108 - 119 Gobo 2
120 - 131 Gobo 3
132 - 143 Gobo 4
144 - 155 Gobo 5
156 - 167 Gobo 6
168 - 179 Gobo 7
180 - 191 Gobo 8
192 - 203 Gobo 9
204 - 215 Gobo 10
216 - 227 Gobo 11
228 - 255 Goborad Rotation mit zunehmender Geschwindigkeit

16
Steuerkanal 8 - Shutter, Strobe
0 Shutter geschlossen
1 - 63 Allmähliche Einstellung der Lichtintensität von 0 bis 100 %
64 - 95 Shutter offen
96 - 127 Strobe-Effekt langsam bis schnell (max. 8 Blitze/Sekunde)
128 - 139 Reset
140 - 159 Shutter geschlossen
160 - 175 Puls-Effekt in Sequenzen langsam bis schnell
176 - 191 Puls-Effekt in Sequenzen schnell bis langsam
192 - 223 Strobe-Effekt über Zufallsgenerator langsam bis schnell
224 - 255 Shutter offen
Funktionen der Steuerkanäle – 2-16 Bit-Protokoll:
Steuerkanal 1 - Drehbewegung (Pan)
Steuerkanal 2 - Pan fine 16 Bit
Steuerkanal 3 - Kippbewegung (Tilt)
Steuerkanal 4 - Tilt fine 16 Bit
Steuerkanal 5 - Pan / Tilt Geschwindigkeit
0 Maximalgeschwindigkeit (Tracking Modus)
1 Maximalgeschwindigkeit (Vektor-Modus)
249 Minimalgeschwindigkeit (Vektor-Modus)
250-255 Maximalgeschwindigkeit, Blackout während PAN-,
TILT-Bewegung und Farbe wechseln (Tracking Modus)
Steuerkanal 6 - Farben
0 Offen/weiß
10 Türkis
21 Rot
32 Cyan
42 Hellgrün
53 Magenta
64 Hellblau
74 Gelb
85 Grün
96 Pink
106 Blau
117 Orange
128 - 189 Rainboweffekt vorwärts mit absteigender Geschwindigkeit
190 - 193 Keine Rotation
194 - 255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit

17
Steuerkanal 7 - Statische Gobos
0 - 07 Offen
08 - 15 Gobo 1
16 - 23 Gobo 2
24 - 31 Gobo 3
32 - 39 Gobo 4
40 - 47 Gobo 5
48 - 55 Gobo 6
56 - 63 Gobo 7
64 - 71 Gobo 8
72 - 79 Gobo 9
80 - 87 Gobo 10
88 - 95 Gobo 11
96 - 227 Shaking Gobos mit variabler Geschwindigkeit
96 - 107 Gobo 1
108 - 119 Gobo 2
120 - 131 Gobo 3
132 - 143 Gobo 4
144 - 155 Gobo 5
156 - 167 Gobo 6
168 - 179 Gobo 7
180 - 191 Gobo 8
192 - 203 Gobo 9
204 - 215 Gobo 10
216 - 227 Gobo 11
228 - 255 Goborad Rotation mit zunehmender Geschwindigkeit
Steuerkanal 8 - Shutter, Strobe, Reset
0 Shutter geschlossen
1 - 63 Allmähliche Einstellung der Lichtintensität von 0 bis 100 %
64 - 95 Shutter offen
96 - 127 Strobe-Effekt langsam bis schnell (max. 8 Blitze/Sekunde)
128 - 139 Reset
140 - 159 Shutter geschlossen
160 - 175 Puls-Effekt in Sequenzen langsam bis schnell
176 - 191 Puls-Effekt in Sequenzen schnell bis langsam
192 - 223 Strobe-Effekt über Zufallsgenerator langsam bis schnell
224 - 255 Shutter offen
Funktionen der Steuerkanäle – 3-8 Bit-Protokoll:
Steuerkanal 1 - Drehbewegung (Pan)
Steuerkanal 2 - Kippbewegung (Tilt)
Steuerkanal 3 - Pan / Tilt Geschwindigkeit
0 Maximalgeschwindigkeit (Tracking Modus)
1 Maximalgeschwindigkeit (Vektor-Modus)
249 Minimalgeschwindigkeit (Vektor-Modus)
250-255 Maximalgeschwindigkeit, Blackout während PAN-,
TILT-Bewegung und Farbe wechseln (Tracking Modus)

18
Steuerkanal 4 - Farben
0 Offen/weiß
10 Türkis
21 Rot
32 Cyan
42 Hellgrün
53 Magenta
64 Hellblau
74 Gelb
85 Grün
96 Pink
106 Blau
117 Orange
128 - 189 Rainboweffekt vorwärts mit absteigender Geschwindigkeit
190 - 193 Keine Rotation
194 - 255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit
Steuerkanal 5 - Statische Gobos
0 - 07 Offen
08 - 15 Gobo 1
16 - 23 Gobo 2
24 - 31 Gobo 3
32 - 39 Gobo 4
40 - 47 Gobo 5
48 - 55 Gobo 6
56 - 63 Gobo 7
64 - 71 Gobo 8
72 - 79 Gobo 9
80 - 87 Gobo 10
88 - 95 Gobo 11
96 - 227 Shaking Gobos mit variabler Geschwindigkeit
96 - 107 Gobo 1
108 - 119 Gobo 2
120 - 131 Gobo 3
132 - 143 Gobo 4
144 - 155 Gobo 5
156 - 167 Gobo 6
168 - 179 Gobo 7
180 - 191 Gobo 8
192 - 203 Gobo 9
204 - 215 Gobo 10
216 - 227 Gobo 11
228 - 255 Goborad Rotation mit zunehmender Geschwindigkeit

19
Steuerkanal 6 - Shutter, Strobe
0 Shutter geschlossen
1 - 63 Allmähliche Einstellung der Lichtintensität von 0 bis 100 %
64 - 95 Shutter offen
96 - 127 Strobe-Effekt langsam bis schnell (max. 8 Blitze/Sekunde)
128 - 139 Reset
140 - 159 Shutter geschlossen
160 - 175 Puls-Effekt in Sequenzen langsam bis schnell
176 - 191 Puls-Effekt in Sequenzen schnell bis langsam
192 - 223 Strobe-Effekt über Zufallsgenerator langsam bis schnell
224 - 255 Shutter offen
Funktionen der Steuerkanäle – 4-8 Bit-Protokoll:
Steuerkanal 1 - Drehbewegung (Pan)
Steuerkanal 2 - Kippbewegung (Tilt)
Steuerkanal 3 - Farben
0 Offen/weiß
10 Türkis
21 Rot
32 Cyan
42 Hellgrün
53 Magenta
64 Hellblau
74 Gelb
85 Grün
96 Pink
106 Blau
117 Orange
128 - 189 Rainboweffekt vorwärts mit absteigender Geschwindigkeit
190 - 193 Keine Rotation
194 - 255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit

20
Steuerkanal 4 - Statische Gobos
0 - 07 Offen
08 - 15 Gobo 1
16 - 23 Gobo 2
24 - 31 Gobo 3
32 - 39 Gobo 4
40 - 47 Gobo 5
48 - 55 Gobo 6
56 - 63 Gobo 7
64 - 71 Gobo 8
72 - 79 Gobo 9
80 - 87 Gobo 10
88 - 95 Gobo 11
96 - 227 Shaking Gobos mit variabler Geschwindigkeit
96 - 107 Gobo 1
108 - 119 Gobo 2
120 - 131 Gobo 3
132 - 143 Gobo 4
144 - 155 Gobo 5
156 - 167 Gobo 6
168 - 179 Gobo 7
180 - 191 Gobo 8
192 - 203 Gobo 9
204 - 215 Gobo 10
216 - 227 Gobo 11
228 - 255 Goborad Rotation mit zunehmender Geschwindigkeit
Steuerkanal 5 – Keine Funktion
Steuerkanal 6 - Shutter, Strobe, Reset
0 Shutter geschlossen
1 - 63 Allmähliche Einstellung der Lichtintensität von 0 bis 100 %
64 - 95 Shutter offen
96 - 127 Strobe-Effekt langsam bis schnell (max. 8 Blitze/Sekunde)
128 - 139 Reset
140 - 159 Shutter geschlossen
160 - 175 Puls-Effekt in Sequenzen langsam bis schnell
176 - 191 Puls-Effekt in Sequenzen schnell bis langsam
192 - 223 Strobe-Effekt über Zufallsgenerator langsam bis schnell
224 - 255 Shutter offen
Achtung: Wenn Sie Modus 4 auswählen, wird die Pan-/Tilt-
Geschwindigkeit auf Maximum gestellt. Dieser Modus eignet sich gut
für den EX-4 Controller
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften.
Adressierung des Projektors
Über das Control Board an der Vorderseite der Base können Sie die DMX Startadresse definieren. Die
