GÜDE GIS 141 User manual

------------- DE Originalbetriebsanleitung
------------- EN Translation of the original instructions
------------- FR Traduction du mode d’emploi d’origine
------------- IT Traduzione del Manuale d’Uso originale
------------- NL Vertaling van de originele gebruiksaanwijzing
------------- CZ Překlad originálního návodu k provozu
------------- SK Preklad originálneho návodu na prevádzku
------------- HU Az eredeti használati utasítás fordítása
-------------
PL
Tłumaczenie oryginalnej instrukcji obsługi
-------------
ES
Traducción del manual de instrucciones original
GIS 141
#20026

DEUTSCH Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
ESPAÑOL Por favor, lea detenidamente estas instrucciones de uso antes de la puesta en marcha.

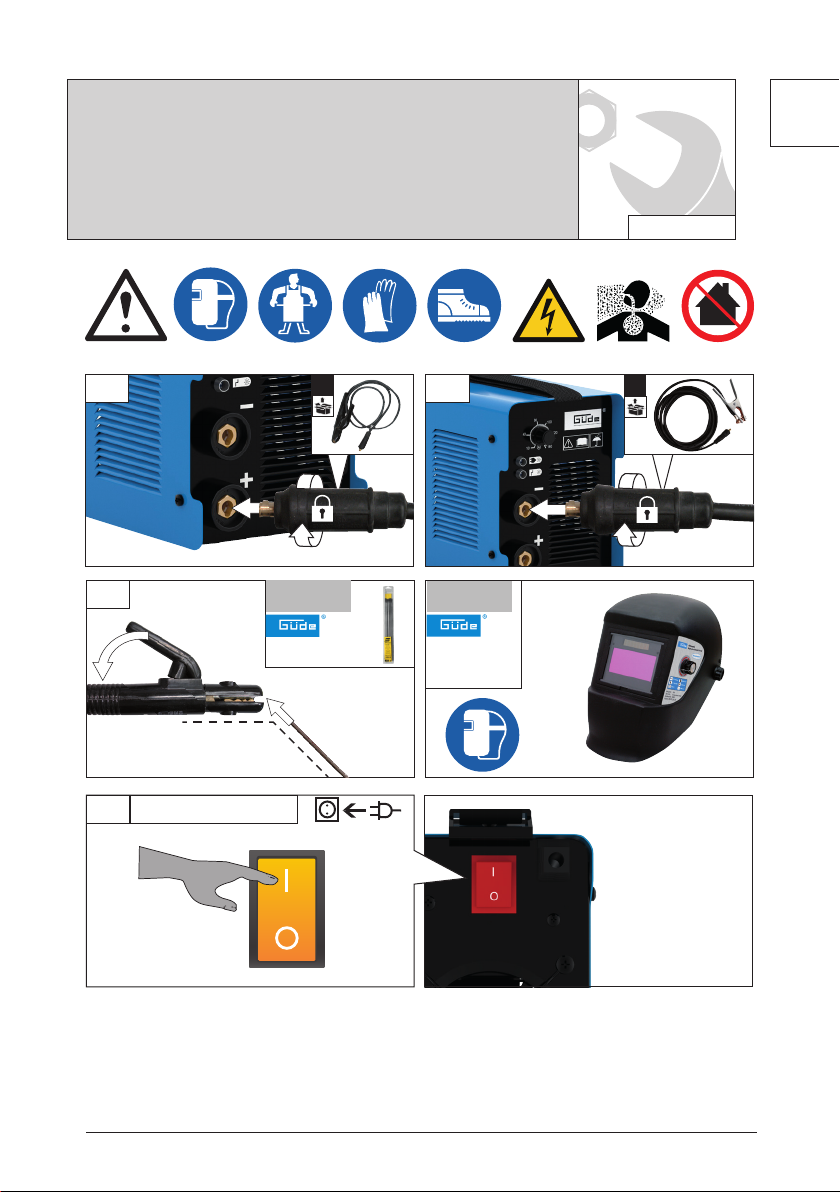

INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
URUCHOMIENIE PUESTA EN MARCHA__________________________________________________7
Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG | EGKONFORMITÄTSERKLÄRUNG | ____ 10
English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS |
MAINTENANCE | GUARANTEE | ECDECLARATION OF CONFORMITY _______________ 16
Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |
CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE | DÉCLARATION DE CONFORMITÉ CE ______ 21
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA |
MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITÀ CE _______________ 26
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EGCONFORMITEITVERKLARING ________ 31
Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY |
ÚDRŽBA | ZÁRUKA | PROHLÁŠENÍ O SHODĚ EU _______________________ 36
Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODĽA PREDPISOV | BEZPEČNOTNÉ POKYNY |
ÚDRZBA | ZÁRUKA | VYHLÁSENIE O ZHODE EÚ ________________________ 40
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS | AZONOSSÁGI NYILATKOZAT EU ____________ 44
Polski DANETECHNICZNE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM | WSKAZÓWKI BEZPIECZEŃSTWA |
KONSERWACJA | GWARANCJA | DEKLARACJA ZGODNOŚCI WE | ____________________________ 49
Español DATOS TÉCNICOS | USO PREVISTO | INSTRUCCIONES DE SEGURIDAD | MANTENIMIENTO | GARANTÍA |
DECLARACIÓN DE CONFORMIDAD CE | ______________________________________________ 53
EG-Konformitätserklärung | EC-Declaration of Conformity | Déclaration de conformité CE | Dichiarazione di
conformità CE | EG-Conformiteitverklaring | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Azonossági nyilatkozat EU
Deklaracja zgodności WE | Declaración de conformidad CE _____________________________ 58

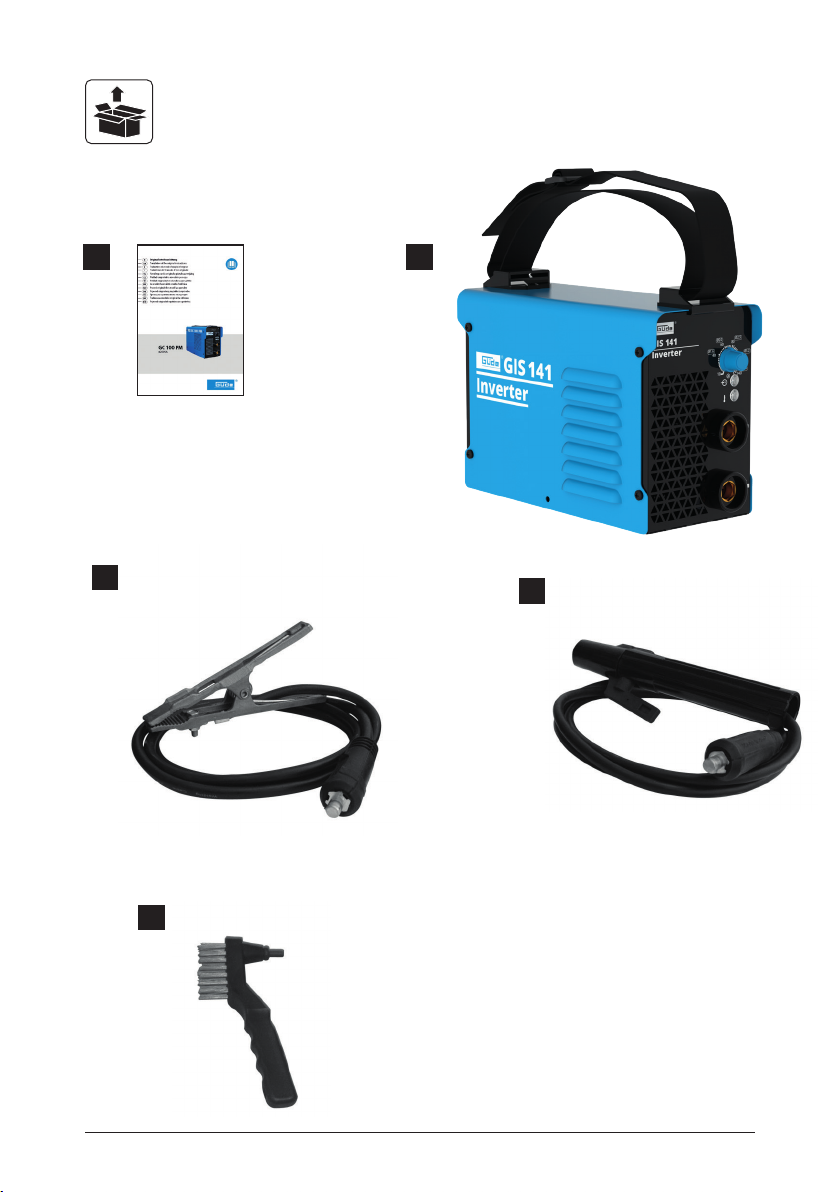

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA |
LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM
ZAKRES DOSTAWY | VOLUMEN DE SUMINISTRO
1 2
34
5

22
33

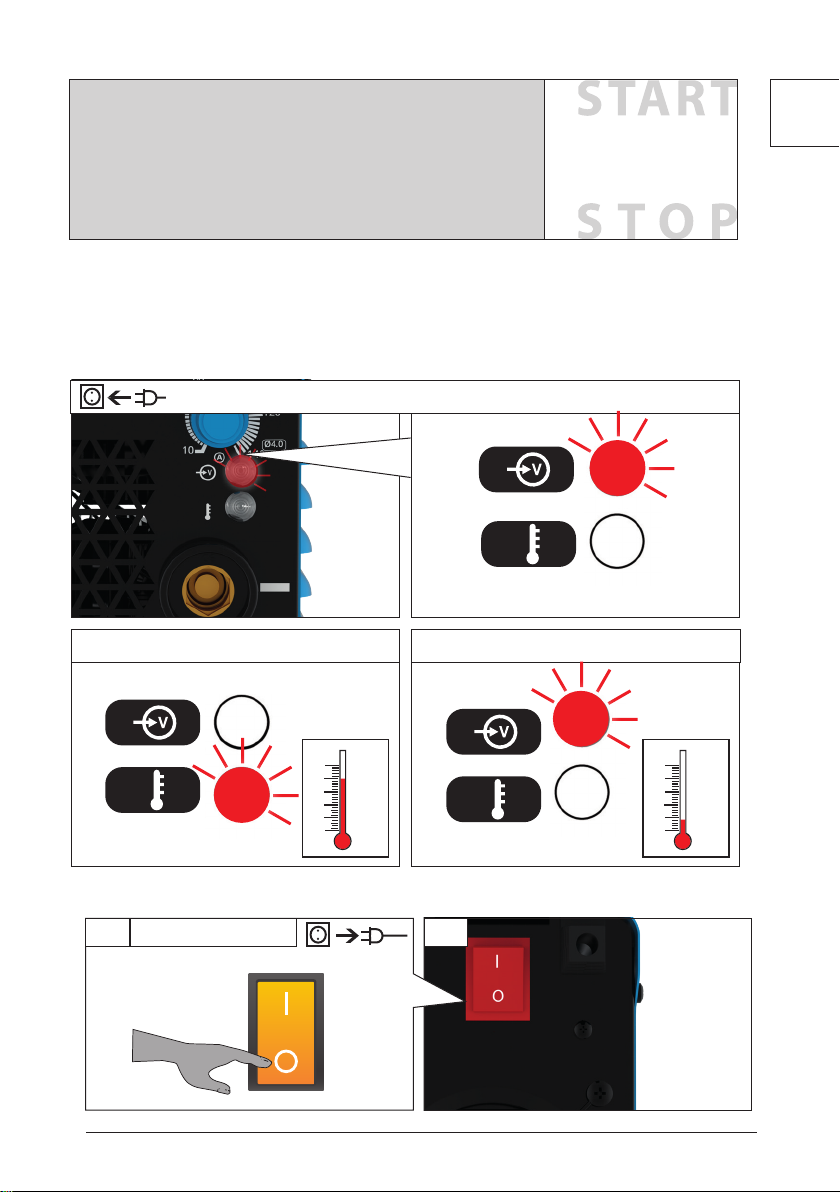

DE Überlastungsschutz - STOP
EN Engine protection - STOP
FR Protection contre la surcharge - STOP
IT Protezione contro i sovraccarichi - STOP
NL Overbelastingsbeveiliging - STOP
CZ Ochrana proti přetížení - STOP
SK Ochrana proti preťaženiu - STOP
HU Túlterhelés elleni védelem - STOP
PL
Zabezpieczenie przeciążeniowe - STOP
ES
Protección contra sobrecargas - PARADA
11
DE Bedienpanel
EN Control panel
FR Panneau de commande
IT Pannello di controllo
NL Bedieningspaneel
CZ Ovládací panel
SK Ovládací panel
HU Vezérlőpanel
PL Panel obsługi
ES Panel de control
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
ES Funcionamiento
DE Alle in der Ökodesignverordnung 2019/1784 geforderten technischen Unterlagen nden Sie unter
EN You can nd all the technical documents required in the Ecodesign Regulation 2019/1784 at
FR Vous pouvez trouver tous les documents techniques requis dans le règlement d’écoconception 2019/1784 à l’adresse
IT Tutta la documentazione tecnica richiesta dalla normativa Ecodesign 2019/1784 è consultabile all’indirizzo
ES Puede encontrar todos los documentos técnicos requeridos en el Reglamento sobre Diseño Ecológico 2019/1784 en
NL U kunt alle technische documenten die vereist zijn volgens de richtlijn ecologisch ontwerp 2019/1784 vinden op
CZ Všechny technické dokumenty požadované v Nařízení 2019/1784 o ekodesignu svařovacích zařízení naleznete na
SK Všetky technické dokumenty požadované v Nariadení 2019/1784 o ekodizajne nájdete na
PL Wszystkie dokumenty techniczne wymagane w rozporządzeniu w sprawie ekoprojektu 2019/1784 można znaleźć na stronie internetowej
HU A 2019/1784 számú környezetbarát tervezési rendeletben előírt összes műszaki dokumentumot itt találja
Alle in der Ökodesignverordnung 2019/1784 geforderten technischen Unterlagen
nden Sie hier:

6
11
1 | Betriebsleuchte | Operating light | Lampe de service | Spia luminosa di funzionamento | Bedrijfslampje | Provozní světlo | Prevádzkové
svetlo | Üzemi lámpa | Kontrolka pracy | Luz de funcionamiento |
2 | Überlastungsschutz | Overload protection | Fusible contre la surcharge | Protezione da sovraccarico | Overlastbeveiliging | Pojistka proti
přetížení | Poistka proti preťaženiu | Túlterhelés elleni biztosíték | Zabezpieczenie przeciążeniowe | Protección contra sobrecargas
3 | Strom bei MMA | Current at MMA | Courant MMA | Corrente per MMA| Stroom bij MMA | Proud MMA | Prúd napätie pri MMA |
áramerősség v MMA | Prąd przy spawaniu MMA | Electricidad para MMA |
3
1
2

7
24 15
3TIP
1
2
4START
TIP
22

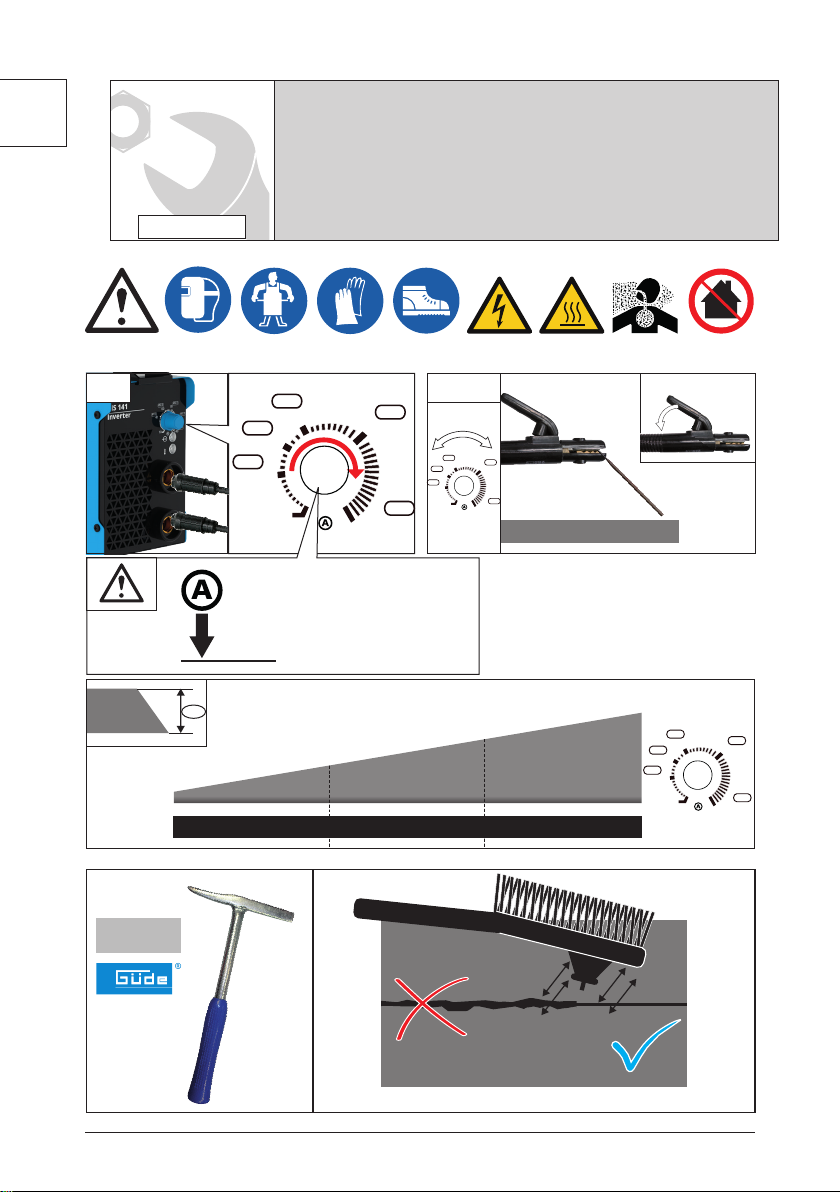

MMA
Art.-Nr. 16990
Art.-Nr. 16993
Art.-Nr. 16921
Art.-Nr. 16922
Art.-Nr. 16924

8
60
40
80 120
140
Ø1.6
Ø2.0
Ø2.5
Ø3.2
Ø4.0
Art.-Nr. 41129
TIP
1 mm
7 mm
10 -140
5 TEST
mm
-10%
Ø 1.6 ~ 35 A
Ø 2.0 ~ 55 A
Ø 2.5 ~ 75 A
Ø 3.2 ~ 110 A
Ø 4.0 ~ 130 A
60
40
80 120
140
Ø1.6
Ø2.0
Ø2.5
Ø3.2
Ø4.0
60
40
80 120
140
Ø1.6
Ø2.0
Ø2.5
Ø3.2
Ø4.0
22
MMA
10 10
10

9
21 STOP
33
°c
ON
AUTO-OFF AUTO-ON
°c
°c

10
DE
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden. Das Gerät ist für ge-
legentliche kleinere Schweiß - bzw. Schneidarbeiten,
sowohl für den industriellen und den gewerblichen
wie auch für den Handwerker - und Hobbybereich
geeignet. Das Schweiß-bzw. Schneidgerät ist nicht
für den dauerhaften, gewerblichen bzw. industriellen
Einsatz konzipiert.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebe-
trieben sowie bei gleichzusetzenden Tätigkeiten
eingesetzt wird
Benutzen Sie das Gerät erst
nachdem Sie die Bedienungsanlei-
tung aufmerksam gelesen und
verstanden haben. Beachten Sie alle in der Anleitung
aufgeführten Sicherheitshinweise. Verhalten Sie sich
verantwortungsvoll gegenüber anderen Personen.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Bestimmungsgemäße Verwendung
Schweißgerät zur thermischen Verbindung von
Eisen – Metallen durch Schmelzen der Kanten und
Zuführung eines Zusatzstoes.
Dieses Gerät darf nur wie angegeben bestimmungs-
DEUTSCH
Technische Daten
Inverter Schweißgerät GIS 141
Artikel-Nr. 20026
Schutzart IP 21S
Isolationsklasse F
Nenneingangsspannung (Wechselstrom) U1230 V
Netzfrequenz 50/ 60 Hz
Absicherung, träge 16 A
Leerlaufspannung U080 V
Leerlaueistung -
Wirkungsgrad der Schweißstromquelle 81.8 %
Arbeitsspannung U222,5 V 23,2 V 25,6 V
Schweißstrom I263 A 81 A 140 A
Einschaltdauer X * 100 % 60 % 20 %
Regelbereich Schweißstrom 10 - 140 A
Maximaler Nenneingangsstrom I1max 26 A
Maximaler eektiver Eingangsstrom I1e 11,6 A
Materialstärke 1 - 7 mm
Abmessungen L x B x H 280 x 130 x 200 mm
Gewicht Netto/Brutto 4,1 kg / 4,6 kg
Dieses Gerät besteht aus folgenden, recyclebaren Materialien:
Stahlblech, Kupfer, Aluminium, ABS, PE
* Verhältnis von tatsächlicher Arbeitszeit zur Gesamtarbeitszeit.
Anmerkung 1: Dieses Verhältnis liegt zwischen 0 und 1 und darf in Prozent ausgedrückt werden.
Die Einschaltdauer wurde bei 40° C durch Simulation bestimmt.
Alle in der Ökodesignverordnung 2019/1784 geforderten technischen Unterlagen
nden Sie unter:
https://www.guede.com/cgi-bin/twinklecom.cgi?param=PAGE&tid=12091&useskscookie=ShopLP&
&uniqueid=1615296681140&requestinfo=riMTID%5B%40%40%5D657106%3BriSOPT%5B%40%40
%5D8&

11
Hinweise zur Errichtung und Betrieb einer Lichtbo-
genschweißeinrichtung um eventuelle
Störaussendungen zu verhindern:
Wir empfehlen als Hersteller, die im folgenden
aufgeführten Bewertungen und Maßnahmen, von
einer Elektrofachkraft durchführen zu lassen.
Allgemeines
Der Anwender ist verantwortlich für das Errichten
und Betreiben der Lichtbogenschweißeinrichtung
und oder dem Schneidgerät, nach den Anweisun-
gen des Herstellers. Werden elektromagnetische
Störungen festgestellt, liegt es in der Verantwor-
tung des Anwenders der Lichtbogenschweißein-
richtung/ Schneidgeräteinrichtung, eine Lösung
mit der technischen Hilfe des Herstellers zu nden.
In einigen Fällen kann diese Maßnahme einfach in
einer Erdung des Schweißstromkreises bestehen
(siehe Anmerkung). In anderen Fällen kann sie die
vollständige elektromagnetische Abschirmung der
Schweißstromquelle/ Schneidstromquelle und des
Werkstücks, verbunden mit Eingangsltern, um-
fassen. In allen Fällen müssen elektromagnetische
Beeinussungen soweit vermindert werden, bis sie
nicht mehr stören.
Anmerkung
Die Praxis zur Erdung des Schweißstromkreises
hängt von den örtlichen Sicherheitsbestimmungen
ab. Eine Änderung der Erdung zur Verbesserung
der elektromagnetischen Verträglichkeit kann das
Unfallrisiko oder Schädigung von Einrichtungen
erhöhen.
Bewertung des Bereichs
Vor dem Errichten der Lichtbogenschweißeinrichtung
und oder dem Schneidgerät muss der Anwender mög-
liche elektromagnetische Probleme in der Umgebung
bewerten. Folgendes muss dabei berücksichtigt
werden:
a) andere Netzleitungen, Steuerleitungen, Signal-
und Telekommunikationsleitungen über, unter und
neben der Lichtbogenschweißeinrichtung und oder
Schneidgerät;
b) Ton- und Fernseh-Rundfunksender/ -empfänger;
c) Computer und andere Steuereinrichtungen;
d) Sicherheitseinrichtungen, z. B. Schutz für gewerbli-
che Einrichtungen;
e) die Gesundheit von Personen in der Nähe, z. B. beim
Gebrauch von Herzschrittmachern und Hörhilfen;
f) Einrichtungen zum Kalibrieren oder Messen;
g) die Störfestigkeit anderer Einrichtungen in der
Umgebung. Der Anwender muss sicherstellen, dass
andere Einrichtungen, die in der Umgebung benutzt
werden, für diese geeignet sind. Dies kann zusätzliche
Schutzmaßnahmen erforderlich machen;
h) die Tageszeit, zu der Schweißen,Schneiden oder
andere Tätigkeiten ausgeführt werden müssen.
Die Größe des zu betrachtenden Umgebungsbereichs
hängt von der Bauart des Gebäudes und der anderen
dort stattndenden Tätigkeiten ab. Der Bereich kann
sich über die Grundstücksgrenze hinaus erstrecken.
Bewertung der Schweißanlage / Schneidgerät
Zusätzlich zur Bewertung des Bereichs kann eine
Bewertung von Lichtbogenschweißanlagen/
Schneidgeräten erfolgen, um Fälle von Interferenz
zu beurteilen und zu lösen. Zu einer Bewertung
von Störaussendungen sollten in situ Messungen
gehören, wie in Abschnitt 10 von CISPR 11:2009
festgelegt. In situ-Messungen können auch einge-
setzt werden, um die Wirksamkeit von Minimie-
rungsmaßnahmen zu bestätigen.
Hinweise für Minimierungsmaßnahmen:
Öentliches Versorgungssystem
Schweißeinrichtungen/Schneidgeräte sollten nach
den Empfehlungen des Herstellers an das öent-
liche Versorgungssystem angeschlossen werden.
Wenn Beeinträchtigungen auftreten, kann es
erforderlich sein, zusätzliche Vorsichtsmaßnahmen
zu treen, wie z. B. Filter für den Netzanschluss. Es
sollte erwogen werden, die Netzzuleitung fest in-
stallierter Schweißeinrichtungen/ Schneidgeräten
durch ein Metallrohr oder Ähnliches abzuschirmen.
Die Abschirmung sollte über die gesamte Länge
elektrisch verbunden sein. Die Abschirmung sollte
so an die Schweißstromquelle/Schneidgerätquelle
angeschlossen werden, dass ein guter elektrischer
Kontakt zwischen der Ummantelung und dem
Gehäuse der Schweißstromquelle/ Schneidgerät-
quelle erreicht wird.
Wartung der Lichtbogenschweißeinrichtungen/
Schneidgeräteinrichtung
Lichtbogenschweißeinrichtungen/ Schneidge-
räteinrichungen sollten nach den Empfehlungen
des Herstellers regelmäßig gewartet werden. Alle
Zugangs- und Servicetüren und Deckel sollten
geschlossen und gut befestigt sein, wenn die
Schweißeinrichtung/Schneidgeräteinrichtung
in Betrieb ist. Mit Ausnahme der in den Herstel-
leranweisungen angegebenen Änderungen und
Einstellungen sollten die Schweißeinrichtungen/
Schneidgeräteinrichtung in keiner Weise verändert
werden. Insbesondere sollten die Funkenstrecken
von Lichtbogenzünd- und -Stabilisierungseinrich-
tungen nach den Empfehlungen des Herstellers
eingestellt und gewartet werden.

12
DE
Schweißleitungen
Schweißleitungen sollten so kurz wie möglich und
eng zusammen sein und am oder nahe dem Boden
verlaufen.
Potentialausgleich
Die elektrische Verbindung aller metallischen Teile
in und neben einer Schweißeinrichtung / Schneid-
geräteinrichtung sollte in Betracht gezogen
werden. Die mit dem Werkstück verbundenen me-
tallischen Teile können jedoch das Risiko erhöhen,
dass der Schweißer durch gleichzeitiges Berühren
dieser metallischen Teile und der Elektrode einen
elektrischen Schlag erhält. Der Schweißer sollte
gegen all diese verbundenen metallischen Teile
elektrisch isoliert sein.
Erdung des Werkstücks
Ist das Werkstück nicht ohnehin aus Gründen der
elektrischen Sicherheit oder wegen seiner Größe
und Lage, z. B. Schisaußenwand oder Stahlbau-
ten, mit Erde verbunden, kann eine Verbindung
des Werkstücks mit Erde in einigen, jedoch nicht in
allen Fällen Aussendungen verringern. Es muss ver-
mieden werden, dass die Erdung des Werkstücks
für den Anwender das Unfallrisiko erhöht oder die
Zerstörung anderer elektrischer Einrichtungen be-
wirken kann. Wenn nötig, muss der Anschluss des
Werkstücks an Erde durch einen direkten Anschluss
an das Werkstück erfolgen. In den Ländern, in de-
nen ein direkter Anschluss verboten ist, sollte die
Verbindung durch geeignete, nach den nationalen
Vorschriften ausgewählte Kondensatoren erreicht
werden.
Abschirmung
Selektives Abschirmen von anderen Leitungen und
Einrichtungen in der Umgebung kann Einstrah-
lungen verringern. Das Abschirmen der gesamten
Schweißeinrichtung/ Schneidgeräteinrichtung
kann für besondere Anwendungsfälle in Betracht
gezogen werden.
Sicherheitshinweise
GEFAHR! Stromschlag! Es besteht
Verletzungsgefahr durch elektrischen Strom!
Der Betrieb ist nur mit Fehlerstrom-Schutz-
schalter (RCD max. Fehlerstrom 30mA)
zulässig.
Die Schweißmaschine hat den Schutzgrad IP21
und darf nie Regen und Feuchtigkeit während des
Betriebs oder der Lagerung ausgesetzt werden.
Spannung überprüfen. Die auf dem Typenschild
angegebenen technischen Daten müssen mit der
Spannung des Stromnetzes übereinstimmen.
Den Stecker des Stromkabels an einer Steckdose mit
passender Form,Spannung und Frequenz anschlie-
ßen, die den geltenden Vorschriftenentspricht.
Verlängerungskabel dürfen nicht länger als 5 Meter
sein und müssen einenKabelquerschnitt von min-
destens 1,5 mm2 haben. Von der Verwendungvon
Verlängerungskabeln mit unterschiedlicher Länge
und Querschnitt,sowie von Adaptern und Mehrfach-
steckern wird abgeraten.
Vor Inbetriebnahme des Geräts überprüfen, dass das
Elektrokabel und/ oder die Steckdose nicht beschä-
digt sind.
Ein defektes Kabel oder eine Stecker kann zum Strom-
schlag führen.
Nicht am Netzkabel ziehen, um den Stecker aus der
Steckdose zu ziehen.
Setzen Sie sich und andere niemals ohne Schutz den
Auswirkungen des Lichtbogens oder des glühenden
Metalls aus. Spritzende Schweißperlen können zu
Verbrennungen führen.
Immer ein geeignetes Schweißschutzschild, Schutz-
kleidung und Schutzhandschuhe tragen.
Längeres Einatmen der Schweißgase kann gesund-
heitsschädlich sein.
Arbeiten Sie mit einer Absauganlage oder in gut be-
lüfteten Räumen. Vermeiden Sie das direkte Einatmen
der Gase.
Das Berühren der Elektrode und des Werkstückes
kann zu Verbrennungen führen. Tragen Sie immer
spezielle Schweißhandschuhe.
Schlauchpaketdüse und Werkstück nach dem Betrieb
erst abkühlen lassen.
Längeres Arbeiten mit dem Gerät, kann zu Ge-
hörschädigungen führen. Tragen Sie stets einen
Gehörschutz.
Achten Sie darauf, dass der Schweißrauch abgesaugt
wird bzw. der Schweißplatz gut belüftet ist.
Glühende Schlacke und Funken können Brände und
Explosionen verursachen. Das Gerät niemals in feuer-
gefährlicher Umgebung verwenden.
Holz, Sägespäne,„Lacke“, Lösungsmittel, Benzin,
Kerosin, Erdgas, Acetylen, Propan und ähnliche
entzündliche Materialien sind von Arbeitsplatz und
der Umgebung zu entfernen bzw. vor Funkenug zu
schützen.
Als Brandbekämpfungsmaßnahme ist in der Nähe ein
geeignetes Löschmittel bereit zu stellen.
Keine Schweiß- oder Schneidarbeiten an geschlos-
senen Behältern oder Rohren vornehmen.
DEUTSCH

13
DE

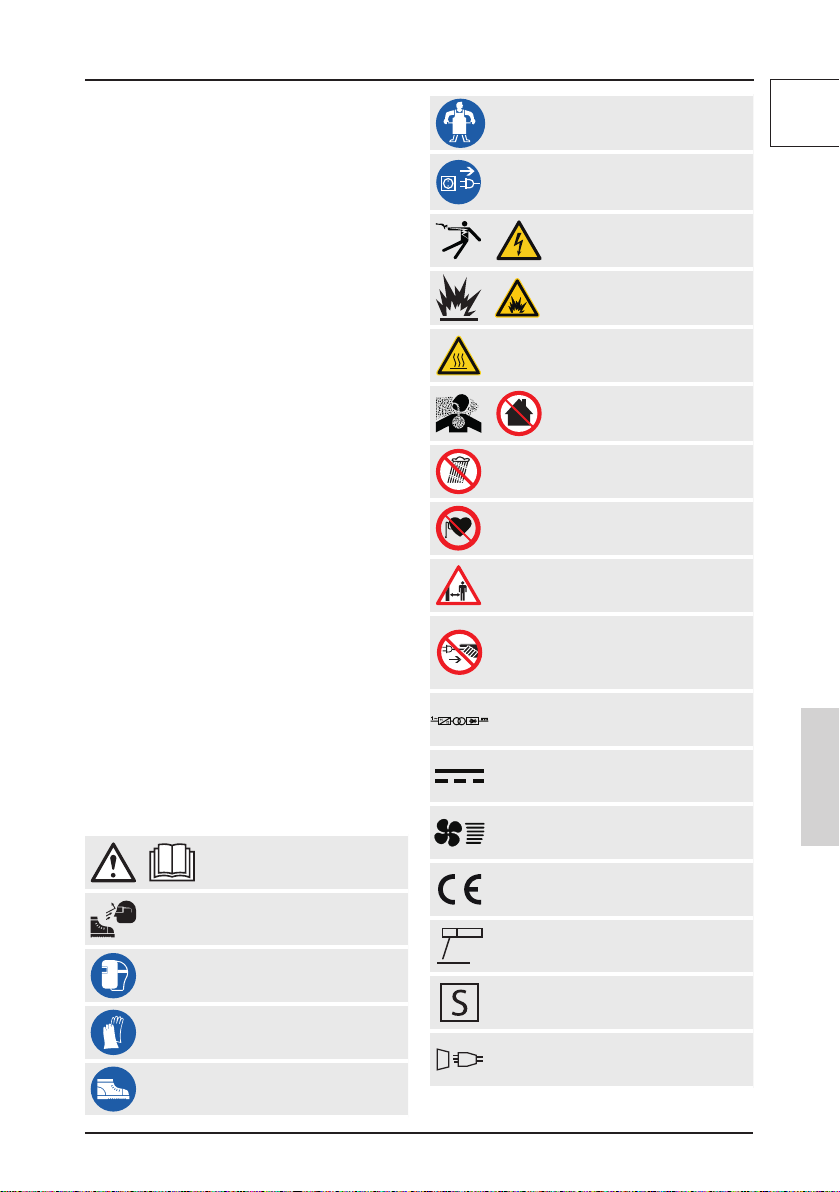

Schutzschürze benutzen
Vor Durchführung jeglicher Arbeiten am
Gerät immer den Stecker aus der Steck-
dose ziehen.
Warnung vor gefährlicher elekt-
rischer Spannung
Explosionsgefahr
Achtung heiße Oberäche!
Warnung vor giftigen
Dämpfen!Nicht in geschlosse-
nen Räumen betreiben
Vor Nässe schützen Die Maschine nicht
dem Regen aussetzen.
Verbot für Personen mit Herzschrittma-
cher!
Abstand von Personen Achten Sie darauf,
dass sich keine Personen im Gefahrenbe-
reich aufhalten.
Führen Sie vor Benutzung stets eine
Sichtprüfung durch, um festzustellen, ob
das Gerät, insbesondere Netzkabel und
Stecker, beschädigt ist.
Einphasiger statischer Frequenzumfor-
mer-Transformator Gleichrichter
Gleichstrom
Lüfter
CE Konformitätszeichen
MMA (Elektroden-Schweißen)
Geeignet zum Schweißen unter erhöhter
elektrischer Gefährdung.
Einphasen Wechselstrom mit Nennfre-
quenz 50/ 60 Hz
Keine Schweiß- oder Schneidarbeiten an Behältern
oder Rohren vornehmen, auch wenn sie oen sind,
sofern sie Materialien enthalten oder enthalten ha-
ben, die unter Einwirkung von Wärme oder Feuchtig-
keit explodieren oder andere gefährliche Reaktionen
hervorrufen können.
Verwenden Sie das Schweißgerät niemals um einge-
frorene Rohre aufzutauen.
Vor Inbetriebsetzung muss durch einen zuständigen
Elektriker überprüft werden, dass die verlangten
elektrischen Sicherheitsmaßnahmen vorhanden sind.
Nationale Bestimmungen müssen hierbei beachtet
werden.
Schützen Sie den Kreis mit trägen Sicherungen in
angemessener Größe und einem Netztrennschalter.
Klasse A (IEC 60974-10):
Wenn Sie das Gerät in Wohnbereichen, in denen die
Stromversorgung über ein öentliches Nieder-
spannungs-Versorgungssystem erfolgt, einsetzen
möchten, kann der Einsatz eines elektromagnetischen
Filters notwendig sein, der die elektromagnetischen
Störungen so weit reduziert, dass sie für den Benutzer
nicht mehr als störend empfunden werden.
In Industriegebieten oder anderen Bereichen, in de-
nen die Stromversorgung nicht über ein öentliches
Niederspannungs-Versorgungssystem erfolgt, kann
das Gerät verwendet werden.
Geräte der Klasse A sind nicht für den Gebrauch in
Wohnbereichen, in denen die Stromversorgung über
ein öentliches Niederspannungs-Versorgungssystem
erfolgt, vorgesehen, da es dort bei ungünstigen Netz-
verhältnissen Störungen verursachen kann.
Sie müssen als Benutzer sicherstellen, wenn nötig in
Rücksprache mit Ihrem Energieversorgungsunterneh-
men, dass Ihr Anschlusspunkt, an dem Sie das Gerät
betreiben möchten, die oben genannte Anforderung
erfüllt. Der Anwender ist für Störungen verantwort-
lich, die vom Schweißen ausgehen.
Symbole
Achtung!
Bedienungsanleitung lesen!
Tragen Sie persönliche Schutzausrüstung.
Schweißmaske benutzen!
Tragen Sie immer spezielle Schweißhand-
schuhe
Sicherheitsschuhe mit Schnittschutz,
griger Sohle und Stahlkappe tragen!
DEUTSCH

14
DE
Entsorgen Sie elektrische Geräte nicht im
Hausmüll, nutzen Sie die Sammelstellen in
ihrer Gemeinde. Fragen Sie Ihre Gemein-
deverwaltung nach den Standorten der
Sammelstellen. Wenn elektrische Geräte
unkontrolliert entsorgt werden, können
während der Verwitterung gefährliche
Stoe ins Grundwasser und damit in die
Nahrungskette gelangen, oder Flora und
Fauna auf Jahre vergiftet werden. Wenn
Sie das Gerät durch ein neues ersetzen, ist
der Verkäufer gesetzlich verpichtet, das
alte mindestens kostenlos zur Entsorgung
entgegenzunehmen.
Vor Nässe schützen
Packungsorientierung Oben
Anforderungen an den Bediener
Der Bediener muss vor Gebrauch des Gerätes
aufmerksam die Bedienungsanleitung gelesen und
verstanden haben.
Qualikation : Außer einer ausführlichen Einweisung
durch eine Fachkraft bzw. einer sachkundige Person
ist keine spezielle Qualikation für den Gebrauch des
Gerätes notwendig.
Mindestalter : Das Gerät darf nur von Personen
betrieben werden, die das 18. Lebensjahr vollendet
haben. Eine Ausnahme stellt die Benutzung als
Jugendlicher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit unter
Aufsicht eines Ausbilders erfolgt.
Schulung : Die Benutzung des Gerätes bedarf
einer entsprechenden Unterweisung durch eine
Sachkundige Person bzw. die Bedienungsanleitung.
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Für einen even-
tuell eintretenden Unfall sollte immer ein Verbands-
kasten nach DIN 13164 am Arbeitsplatz gribereit
vorhanden sein. Dem Verbandskasten entnommenes
Material ist sofort wieder aufzufüllen.
Wenn Sie Hilfe anfordern, machen Sie folgende
Angaben
1. Ort des Unfalls 2. Art des Unfalls
3. Zahl der Verletzten 4. Art der Verletzungen
DEUTSCH
Wartung
Vor Durchführung jeglicher Arbeiten am
Gerät immer den Stecker aus der Steckdose
ziehen.
Führen Sie vor Benutzung stets eine Sichtprüfung
durch, um festzustellen, ob das Gerät, insbesondere
Netzkabel und Stecker, beschädigt ist.
Das Gerät darf nicht benutzt werden falls es beschä-
digt ist oder die Sicherheitseinrichtungen defekt sind.
Falls das Gerät defekt ist, hat die Reparatur ausschließ-
lich durch den Kundendienst zu erfolgen.
Nur Originalzubehör und Originalersatzteile verwen-
den.
Die Maschine und deren Komponenten nicht mit
Lösemittel, entzündlichenoder giftigen Flüssigkeiten
reinigen. Zum Reinigen nur ein feuchtes Tuchbenut-
zen.
Befreien Sie die Belüftungsönung und bewegliche
Teile nach jedem Gebrauch von festsitzendem Staub
mit einer weichen Bürste oder einem Pinsel.
Ölen Sie alle beweglichen Metallteile regelmäßig, z.B.
Räder und Seitenklappe).
Nur ein regelmäßig gewartetes und gut gepegtes
Gerät kann ein zufriedenstellendes Hilfsmittel sein.
Wartungs- und Pegemängel können zu unvorher-
sehbaren Unfällen und Verletzungen führen.
Bei Bedarf nden Sie die Ersatzteilliste im Internet
unter www.guede.com.
Gewährleistung
Die Gewährleistungszeit beträgt 12 Monate bei ge-
werblicher Nutzung, 24 Monate für Verbraucher und
beginnt mit dem Zeitpunkt des Kaufs des Gerätes.
Die Gewährleistung erstreckt sich ausschließlich auf
Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind. Bei Geltendmachung eines
Mangels im Sinne der Gewährleistung ist der original
Kaufbeleg mit Verkaufsdatum beizufügen.
Von der Gewährleistung ausgeschlossen sind
unsachgemäße Anwendungen, wie z. B. Überlastung
des Gerätes, Gewaltanwendung, Beschädigungen
durch Fremdeinwirkung oder durch Fremdkörper.
Nichtbeachtung der Gebrauchs- und Aufbauanlei-
tungund normaler Verschleiß sind ebenfalls von der
Gewährleistung ausgeschlossen.

15
Fehlerbehebung
Störung Ursache Behebung
Lichtbogen gelöscht Schlechter Kontakt zwischen Masse-
zange und Teil Die Zange anziehen und kontrollieren
Farbe und Korrosion entfernen
Die Maschine funktioniert unter-
wartet nach langem Betrieb nicht
mehr
Die Maschine hat sich durch eine zu
lange Anwendung überhitzt und der
Wärmeschutz hat sich eingeschaltet
Die Maschine abkühlen lassen
DE
DEUTSCH
Service
Sie haben technische Fragen? Eine Reklamation?
Benötigen Ersatzteile oder eine Bedienungsanlei-
tung? Auf der Homepage der Firma Güde GmbH & Co.
KG (www.guede.com) im Bereich Service helfen wir
Ihnen schnell und unbürokratisch weiter. Bitte helfen
Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklama-
tionsfall identizieren zu können benötigen wir die
Seriennummer sowie Artikelnummer und Baujahr.
Alle diese Daten nden Sie auf dem Typenschild. Um
diese Daten stets zur Hand zu haben, tragen Sie diese
bitte unten ein.
Seriennummer
Artikelnummer
Baujahr
Wichtige Kundeninformation
Bitte beachten Sie, dass eine Rücksendung innerhalb
oder auch außerhalb der Gewährleistungszeit
grundsätzlich in der Originalverpackung erfolgen
sollte. Durch diese Maßnahme werden unnötige
Transportschäden und deren oft strittige Regelung
wirkungsvoll vermieden. Nur im Originalkarton ist Ihr
Gerät optimal geschützt und somit eine reibungslose
Bearbeitung gesichert.

16
EN
not make the manufacturer liable for damages.
Ambient temperature -10 °C - +40 °C
Relative air humidity max. 50 % (40 °C), 90% (20 °C)
Altitude above sea level max. 1000 m
The ambient environment must be free from
abnormal amounts of dust, acids, corrosive gases or
substances.
Please note that our equipment has not been
designed for commercial, craft or industrial use. If the
equipment is used in commercial, craft or industrial
operation or for similar activities, we cannot assume
any liability.
Read and understand the
operating instructions before
using the appliance. Abide by all
the safety measures stated in the service manual. Act
responsibly toward third parties.
In case of any doubts about connection and
operation refer please to our customer center
Specied Conditions Of Use
Welder in protective atmosphere for thermal connec-
tion of ferrous metals by melting edges and including
mixture Do not use this product in any other way as
stated for normal use. Not observing general regula-
tions in force and instructions from this manual does
ENGLISH
Technical Data
Welder GIS 141
Art. No 20026
Degree of protection IP 21S
Insulation class F
Rated input voltage (AC Current) U1230 V
Mains frequency 50/ 60 Hz
Protection, time delay 16 A
No-load voltage U080 V
Idle state power -
Eciency of the Welding Power Source 81.8 %
Load voltage U222,5 V 23,2 V 25,6 V
Welding current I263 A 81 A 140 A
Switch-on time X * 100 % 60 % 20 %
Regulated section Welding current 10 - 140 A
Maximum rated input current I1max 26 A
Maximum eective input current I1e 11,6 A
Material thickness 1 - 7 mm
Dimensions L x W x H 280 x 130 x 200
mm
Net/gross weight 4,1 kg / 4,6 kg
This device consists of the following recyclable materials:
Sheet steel, Ccopper, Aluminum, ABS, PE
* The ratio of given duration time/the full-cycle time.
Note 1: This ratio shall be within 0~1, and can be indicated by percentage.
Switch-on time determined at 40°C using simulation
You can nd all the technical documents required in the Ecodesign Regulation
2019/1784 at:
https://www.guede.com/cgi-bin/twinklecom.cgi?param=PAGE&tid=12091&useskscookie=ShopLP&
&uniqueid=1615296681140&requestinfo=riMTID%5B%40%40%5D657106%3BriSOPT%5B%40%40
%5D8&

17
Safety instructions
WARNING! Electric shock! There is a risk of
an injury caused by electric shock!
Operation is only allowed with a safety
switch against stray current (RCD max. stray
current of 30mA).
IP21 protection degree of the welder. The welder
must not be exposed to rain and moisture when
being operated or stored.
Check the voltage. Technical data given on the type
label must correspond with electric network voltage.
Insert the plug of the electrical cable in a socket of
suitable shape, voltage and frequency complying
with current regulations.
Use extension cables with a maximum length of 5
meters and with a cable cross-section of not less than
1.5 mm2. Use of extension cables of dierent length
and cross-section and also of adapters and multiple
sockets should be avoided.
Check the cable and/or socket for damages before
the appliance putting into operation.
Defective cable or plug may cause electric shock.
Do not pull the service cable to pull the plug out of
socket.
Do not expose yourself or other persons without pro-
tection to electric arc or hot metal. Spraying welding
pearls may cause burns.
A suitable welding shield, protective clothes and
protective gloves to be worn at all times.
Long-term inhalation of welding gases may be harm-
ful to your health.
Work with an exhaust system or in well ventilated
spaces. Avoid direct inhalation of gases.
Contact with the hose bundle nozzle and the material
being processed may cause burns. Special welding
gloves to be worn at all times.
Let the hose bundle nozzle and the material being
processed cool down after being operated.
Long-term working with the appliance may damage
hearing. Hearing protection to be used at all times.
Make sure the welding smoke is exhausted or the
place of welding ventilated well.
Hot slag and sparks may cause re or explosion. Never
use the appliance in a ammable environment.
Wood, sawdust,„varnishes“, petrol, kerosine, natural
gas, acetylene, propane and similar ammable
materials must be removed from the place of work
and the surrounding area or protected against sparks
ying away.
To extinguish re, a suitable re extinguisher must be
made ready nearby.
No welding or cutting on closed vessels and pipes.
No welding or cutting on vessels and pipes if they
are open, containing materials able to explode due
to heat or moisture or able to cause other dangerous
reactions.
Never use the welder to defrost frozen pipes.
Before putting into operation, a qualied electrician
must check whether electric safety measures required
are in place.Any national regulations in this regard
must be complied with.
Protect the circuit with slow-acting fuses of an appro-
priate size and a mains breaker switch.
Class A (IEC 60974-10):
If you intend to use the apparatus in residential sur-
roundings supplied by the low voltage mains supply,
an electromagnetic lter may be required to suppress
electrical disturbance to a level where they will no
longer be a nuisance to the user.
The apparatus may be used in industrial or other
areas where power is not supplied by municipal LV
mains.
Class A apparatus are not intended for use in resi-
dential areas where power is supplied via municipal
LV mains, since unfavourable power conditions may
cause interference.
As a user, you must make sure, after consultation with
your energy provider, if necessary, that your point of
connection on which the machine is to be operated
meets the requirements above.
The user is responsible for faults arising from the
welding.

18
EN
Symbols
Caution!
Read the Operating Instruc-
tions!
Wear personal protective equipment.
Welding mask to be used!
Special welding gloves to be worn at all
times.
Wear safety cut through resistant shoes
with safety sole and steel toe !
Protective apron to be used
Before carrying out any work on the
machine, disconnect the plug from the
socket.
Warning against dangerous
voltage
Risk of explosion
Caution - hot surface!
Warning against toxic
fumes!Not to be used in enc-
losed spaces
Protect against humidity Never expose
tool to rain.
Prohibition for persons with a pacemaker!
Keep distance of persons Observe to keep
out of dangerous zone
Prior to every use, visually check the ma-
chine to rule out any defects, in particular
on the power cable and the plug.
Single-phase static frequency converter
transformer rectier
Direct current
Fan
CE marking
MMA (electrode welding)
Suitable for welding with an increased
electric risk.
Single-phase alternating current with
rated frequency of 50/ 60 Hz
Do not put electrical appliances to
household waste - use collection centres
in your town. Ask the municipality
authorities where such collection centres
can be found. If electrical appliances are
disposed in an uncontrolled manner, ha-
zardous substances can get into ground
water through the weather and - as a
result - penetrate the food chain or poison
the ora and fauna for a number of years.
When the appliance is to be changed for
a new one, the seller is legally obliged to
accept the old appliance, at least for free
disposal.
Protect against humidity
This side up
ENGLISH

19
EN
Use a soft brush to remove the deposited dust from
the ventilation hole and moving parts after each use.
All moving metal parts, e.g. wheels and the side cover,
to be regularly lubricated with oil.
Only a regularly maintained and treated appliance
can serve as a satisfactory aid. Insucient mainte-
nance and care can lead to unforeseen accidents and
injuries.
If necessary, a list of spare parts can be found at www.
guede.com.
Guarantee
Warranty period of 12 months applies to commercial
use and 24 months applies to private use and com-
mences on the day of purchase of the device.
The guarantee solely covers inadequacies caused
by material defect or manufacturing defect. Original
payment voucher with the sales date needs to be sub-
mitted for any claim in the guarantee period.
The guarantee does not cover any unauthorised
use such as appliance overloading, use of violence,
damage as a result of any unauthorised interference
or caused by foreign items. Failing to follow the ope-
rating and assembly instructions and common wear
are also not included in the guarantee.
Service
Do you have any technical questions? Any claim? Do
you need any spare parts or operating instructions?
We will quickly help you and without needles bure-
aucracy at our web pages at www.guede.com in the
Servicing part. Please help us be able to help you. In
order to identify your device in case of claim we need
the serial No., product No. and year of production. All
this data can be found on the type label. Please enter
it here for future reference
Serial No.
Art. No
Year of production
Requirements for operating sta
The operating sta must carefully read the Opera-
tingInstructions before using the appliance.
Qualication: Apart from the detailed instructions
by aprofessional, no special qualication is necessary
forappliance using.
Minimum age: Persons over 18 years of age can
only workon the appliance.An exception includes
youngsters trained in order to reachknowledge
under supervision of the trainer duringoccupational
education.
Training: Using the appliance only requires corre-
spondingtraining by a professional or the Operating
Instructions. Nospecial training is necessary.
Emergency procedure
Conduct a rst-aid procedure adequate to the injury
and summon qualied medical attendance as quickly
as possible. Protect the injured person from further
harm and calm them down. For the sake of eventual
accident, inaccordance with DIN13164, a workplace
has to be ttedwith a rst-aid kit. It isessential to
replace any usedmaterial in the rst-aid kitimmedia-
tely after it has been used.
If you seek help,state the following pieces ofinfor-
mation
1. Accident site 2. Accident type
3. Number of injured persons 4. Injury type(s)
Maintenance
Before carrying out any work on the machine,
disconnect the plug from the socket.
Prior to every use, visually check the machine to rule
out any defects, in particular on the power cable and
the plug.
The machine must not be used under any circum-
stances if the machine or the safety devices are
damaged.
If the device is defective, the repair has to be made
exclusively by the customer service.
Use only original accessories and original spare parts.
Never clean the machine and its components with
solvents, ammable or toxic liquids. Us only a damp
cloth making.
ENGLISH

20
EN
Important information for the
customer
Please be sure to know that returning the product
in or after the warranty period must be made in the
original packaging.
ENGLISH
Failure removal
Failures Causes Removal
Electric arc turned o Poor contact between earth pliers
and the respective part Tighten the pliers and check them
Remove paint and rust
Welder suddenly stops working
after longer operation Welder has overheated due to too long use and the thermal protection
has activated
Let the welder cool down
FR
