GÜDE MIG 192/6K User manual

------------------- DE Originalbetriebsanleitung Schweißgerät
------------------- EN Translation of the original instructions Welder
------------------- FR Traduction du mode d’emploi d’origine Poste à souder
------------------- IT Traduzione del Manuale d’Uso originale Saldatrice
------------------- ES Traducción del manual original Dispositivo de soldadura
------------------- NL Vertaling van de originele gebruiksaanwijzing Lasapparaat
------------------- CZ Překlad originálního návodu k provozu Svářečka
------------------- SK Preklad originálneho návodu na prevádzku Zváračka
------------------- PL Tłumaczenie oryginalnej instrukcji obsługi Spawarka
------------------- HU Az eredeti használati utasítás fordítása Hegesztőgép
MIG 192/6K
20076

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
ESPAÑOL Por favor, lea este manual de instrucciones detalladamente antes de la puesta en funcionamiento.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
ČEŠTINA Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
POLSKI
Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

Deutsch TECHNISCHE DATEN | SICHERHEITSHINWEISE | BESTIMMUNGSGEMÄSSE VERWENDUNG |
VERHALTEN IM NOTFALL | SYMBOLE | WARTUNG | ENTSORGUNG | GEWÄHRLEISTUNG |SERVICE___ 12
English TECHNICAL DATA | SAFETY WARNINGS | SPECIFIED CONDITIONS OF USE |
EMERGENCY PROCEDURE | SYMBOLS | MAINTENANCE | DISPOSAL | GUARANTEE | SERVICE _________ 22
Français CARACTÉRISTIQUES TECHNIQUES | INSTRUCTIONS DE SÉCURITÉ PARTICULIERES |
UTILISATION CONFORME AUX PRESCRIPTIONS | CONDUITE EN CAS D’URGENCE | SYMBOLES |
ENTRETIEN | ELIMINATION | GARANTIE | SERVICE ________________________________________ 31
Italiano DATI TECNICI | NORME DI SICUREZZA | UTILIZZO CONFORME |
COMPORTAMENTO IN CASO D’EMERGENZA | SIMBOLI | MANUTENZIONE | SMALTIMENTO |
GARANZIA | SERVIZIO ___________________________________________________________ 41
Español DATOS TÉCNICOS | INDICACIONES DE SEGURIDAD | APLICACIÓN DE ACUERDO A LA FINALIDAD |
COMPORTAMENTO IN CASO D’EMERGENZA | SÍMBOLOS | MANTENIMIENTO | ELIMINACIÓN |
GARANTÍA | SERVICIO ___________________________________________________________ 51
Nederlands TECHNISCHE GEGEVENS | VEILIGHEIDSADVIEZEN | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
HANDELSWIJZE IN NOODGEVAL | SYMBOLEN | ONDERHOUD | AFVOER | GARANTIE | SERVICE _______ 61
Čeština TECHNICKÁ DATA | SPECIÁLNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ | OBLAST VYUŽITÍ |
CHOVÁNÍ V PŘÍPADĚ NOUZE | SYMBOLY | ÚDRŽBA | LIKVIDACE | ZÁRUKA | SERVIS ________________ 71
Slovensky TECHNICKÉ ÚDAJE | ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY | POUŽITIE PODĽA PREDPISOV |
SPRÁVANIE V PRÍPADE NÚDZE | SYMBOLY | ÚDRZBA | LIKVIDÁCIA | ZÁRUKA | SERVIS _________________ 80
Polski DANETECHNICZNE | INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA | WARUNKI UŻYTKOWANIA |
POSTĘPOWANIE W NAGŁYM PRZYPADKU | SYMBOLE | UTRZYMANIE I KONSERWACJA | UTYLIZACJA |
GWARANCJA | SERWIS ___________________________________________________________ 90
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS ___________________________________________ 100
EG-Konformitätserklärung | EC Declaration of Conformity | Déclaration De Conformité Pour La CE |
Dichiarazione CE Di Conformità | Declaración De Conformidad CE | EG-Conformiteitsverklaring | ES Izjava O Skladnosti |
Vyhlásenie O Zhode ES | Deklaracja Zgdodnści WE | EC Egyezési________________________________________________ 110
INBETRIEBNAHME STARTINGUP THE DEVICE MISE EN SERVICE MESSA IN FUNZIONE
PUESTA EN MARCHA | TOESTEL IN GEBRUIK NEMEN UVEDENÍ DO PROVOZU
UVEDENIE DO PREVÁDZKY URUCHAMIANIE URZĄDZENIA A KÉSZÜLÉK ÜZEMBE HELYEZÉSE _________ 2

12
8
10 11 12
7 9
6
5
3
-------------------
DE
Originalbetriebsanleitung Schweißgerät
-------------------
EN
Translationof the original instructions Welder
-------------------
FR
Traductiondu mode d’emploi d’origine Posteà souder
-------------------
IT
Traduzionedel Manuale d’Uso originale Saldatrice
-------------------
ES
Traduccióndel manual original Dispositivode soldadura
-------------------
NL
Vertalingvan de originele gebruiksaanwijzing Lasapparaat
-------------------
CZ
Překladoriginálního návodu k provozu Svářečka
-------------------
SK
Prekladoriginálneho návodu na prevádzku Zváračka
-------------------
PL
Tłumaczenieoryginalnej instrukcji obsługi Spawarka
-------------------
HU
Azeredeti használati utasítás fordítása Hegesztőgép
MIG 192/6K
20076
4
8x 4x
3x
3x
2x
LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA |
LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM |
OBSEG DOBAVE | OPSEG ISPORUKE |    | VOLUMUL LIVRĂRII |
OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY

11

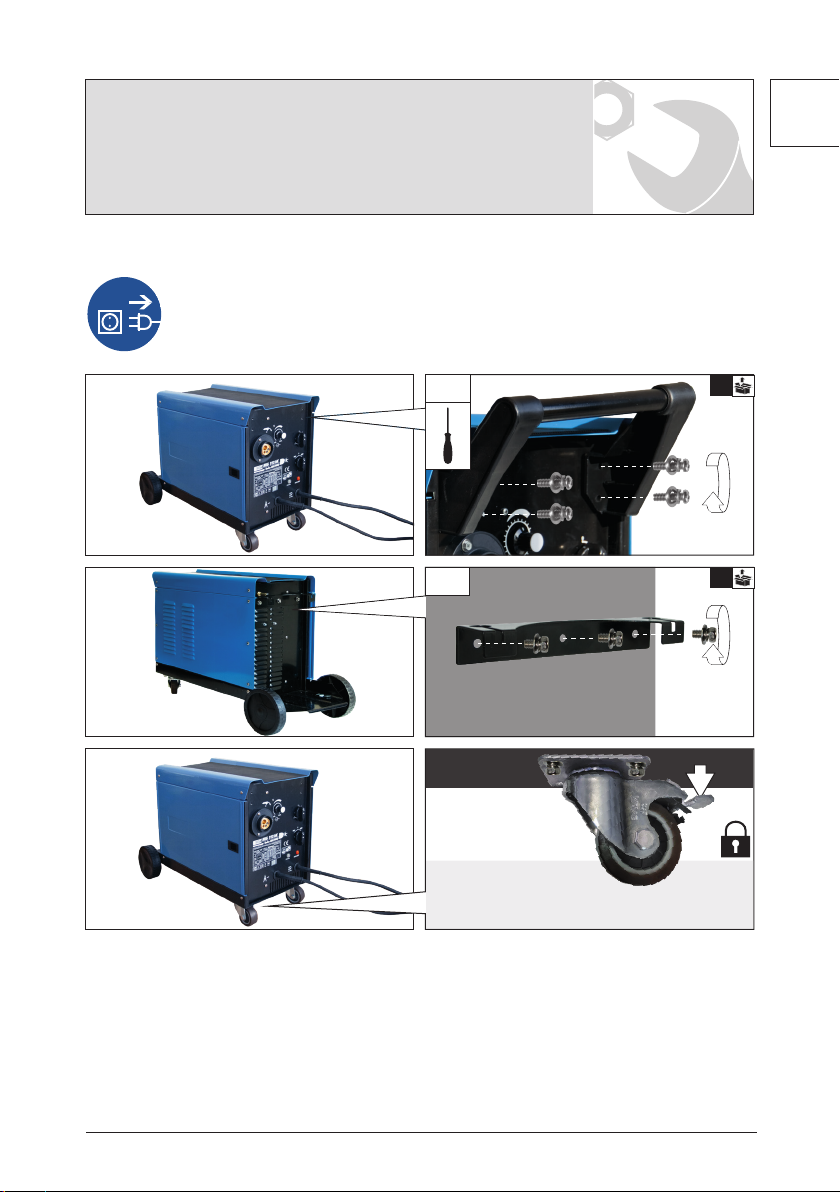

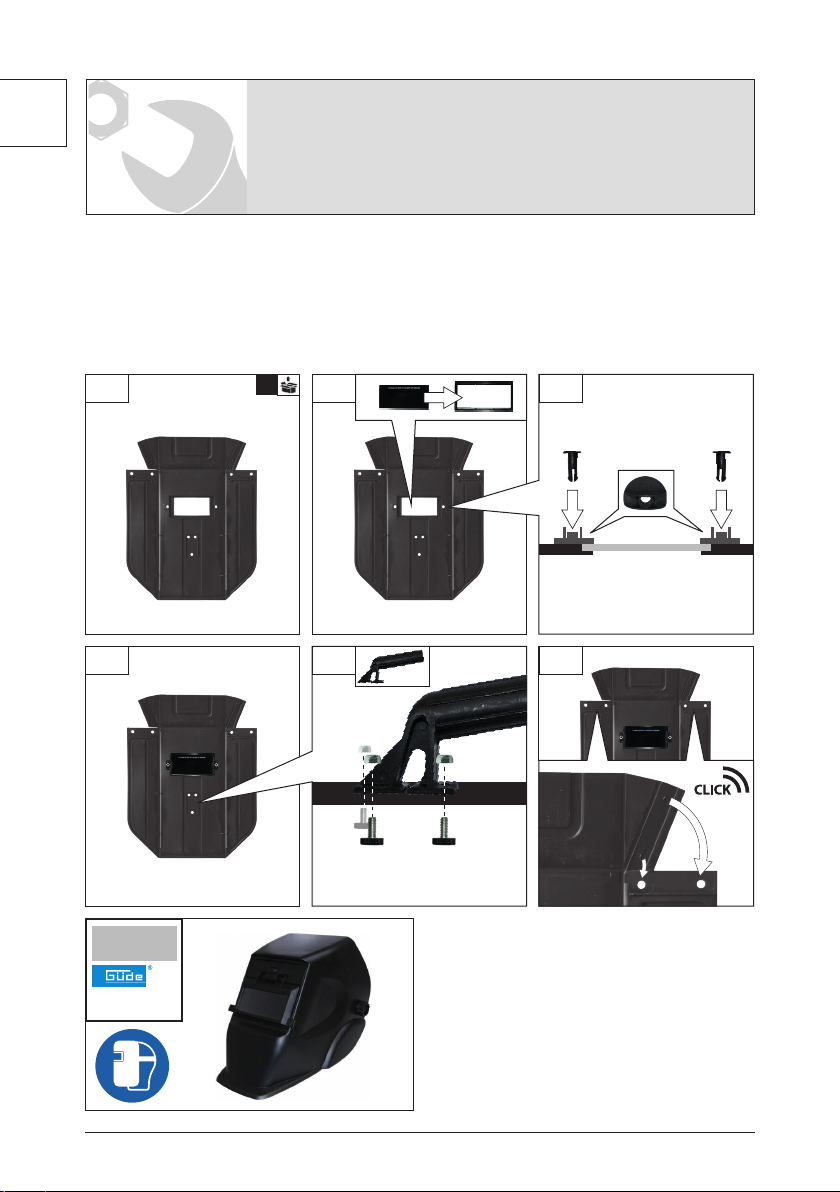

DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés
2-4
5-7
8-10

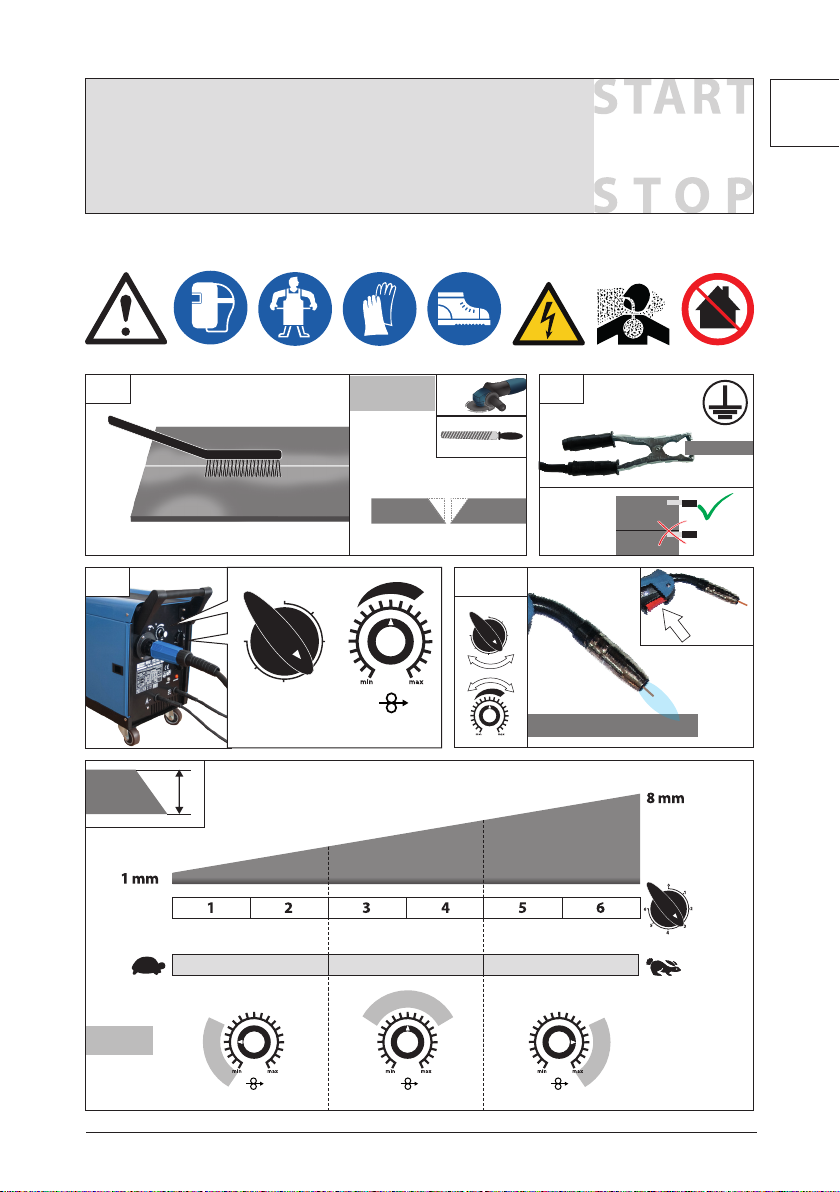

DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33
11
DE Reinigung / Lagerung
EN Cleaning / Storage
FR Nettoyage / Stockage
IT Pulizia / Stoccaggio
ES Limpieza / Almacenamiento
NL Schoonmaken / Bewaring
CZ Čištění / Uložení
SK Čistenie / Uloženie
PL Czyszczenie / Składowanie
HU Tisztítás / Tárolás
44
DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
ES Puesta en marcha
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
PL Uruchomienie
HU Üzembe helyezés
2
2

2
23
4 52x
34 kg
22
24
11
DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés
1 2x 3

3
6
7
4
5
11
DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés

4
1
4
2 3
5 6
11
Art.-Nr. 16921
Art.-Nr. 16922
TIP
11
DE Montage
EN Assembly
FR Assemblage
IT Montaggio
ES Montaje
NL Montage
CZ Montáž
SK Montáž
PL Montaż
HU Szerelés

5
GAS
12
34
GAS
6
7
6 TEST
GAS
5
6 l/min = Ø0,6 mm
10 l/min = Ø1,0 mm
8
DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
ES Puesta en marcha
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
PL Uruchomienie
HU Üzembe helyezés
2
2

6
1
3
2Ø= 0,6 - 1,0
4
5
1.
2.
0,6 mm 1,0 mm 0,8 mm
(0,9 mm) 0,8 mm
9
DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
ES Puesta en marcha
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
PL Uruchomienie
HU Üzembe helyezés
2
2

7
6
7
10
8
9
~10 mm
-+
-
+
-
-
+
+
DE Inbetriebnahme
EN Starting-up the device
FR Mise en service
IT Messa in funzione
ES Puesta en marcha
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
PL Uruchomienie
HU Üzembe helyezés
2
2

8
OVER- HE AT
POWER
ON
AUTO-OFF AUTO-ON
°c
OVER- HE ATOVER- HE AT POWERPOWER
33
DE Überlastungsschutz
EN Engine protection
FR Protection contre la surcharge
IT Protezione contro i sovraccarichi
ES Protección contra sobrecargas
NL Overbelastingsbeveiliging
CZ Ochrana proti přetížení
SK Ochrana proti preťaženiu
PL Ochrona przeciążeniowa
HU Túlterhelés elleni védelem
400 V
400 V 230V
230 V
0
12

9
TIP
1 2
3 TEST
0
1
2
3
4
5
6
0
1
2
3
4
5
6
Ampere
Ampere
TIP
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33

10
4
5 6
78
30°
MIG MAG
Al
Alu
Fe A2, A4
Stainless Steel,
Inox, Nirosta
Fe
Steel
Ar Ar Ar/CO2
CO2
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
ES
Operação
NL Gebruik
CZ Provoz
SK Prevádzka
PL Operacja
HU Üzemeltetés
33

11
1
2
3 4
Art.-Nr. 24843
TIP
Art.-Nr. 41616
TIP
Art.-Nr. 41612
41614
TIP
44
DE Reinigung / Wartung
EN Cleaning / Maintenance
FR Nettoyage / Entretien
IT Pulizia / Manutenzione
ES Limpieza / Mantenimiento
NL Schoonmaken / Onderhoud
CZ Čištění / Údržba
SK Čistenie / Údrzba
PL Czyszczenie / Konserwacja
HU Tisztítás / Karbantartás
5
10°C - 40°C

12
DE
Technische Daten
Schweißgerät MIG 192/6K
Artikel-Nr. 20076
Schutzart IP 21S
Isolationsklasse H
Nenneingangsspannung (Wechselstrom) U1230 V / 400 V
Netzfrequenz 50 Hz
Absicherung, träge 16 A
Leerlaufspannung U036 V
Leerlaueistung 26 W
Wirkungsgrad der Schweißstromquelle 55%
400 V
Arbeitsspannung U217,25 V 18,25V 19 V 20,5 V 22 V
Schweißstrom I265 A 85 A 100 A 130 A 160 A
Einschaltdauer X * 60 % 35% 25 % 15 % 10 %
Regelbereich Schweißstrom 65-160 A
Max Netzleistung 13,3 kVA
Maximaler Nenneingangsstrom I1max 19,3 A
Maximaler eektiver Eingangsstrom I1e 6,5 A
230 V
Arbeitsspannung U215,25 V 16 V 17 V 17,5 V 18,5 V 19,75 V
Schweißstrom I225 A 40 A 60 A 70 A 90 A 115 A
Einschaltdauer X * 100 % 60 % 35% 25 % 15 %
Regelbereich Schweißstrom 25-115 A
Max Netzleistung 4,5 kVA
Maximaler Nenneingangsstrom I1max 19,8 A
Maximaler eektiver Eingangsstrom I1e 8,0 A
Anzahl der Schaltstufen 6
Materialstärke 1 - 9 mm
Drahtstärke 0,6 - 1,0 mm
Länge Schlauchpaket 3 m
0,6 mm 0,8 mm 1,0 mm Draht
Max. Drahtverbauch bei max. Power und max. Drahtvorschub 42 g/min 51 g/min 58 g/min
Durchschnittlicher Gasverbrauch
6 l/min 8 l/min 10 l/min
Abmessungen L x B x H 710 x 360 x 495
mm
Gewicht Netto/Brutto 36 kg / 41,45 kg
Dieses Gerät besteht aus folgenden, recyclebaren Materialien:
Stahlblech, Kupfer, Aluminium, ABS, PE
* Verhältnis von tatsächlicher Arbeitszeit zur Gesamtarbeitszeit.
Anmerkung 1: Dieses Verhältnis liegt zwischen 0 und 1 und darf in Prozent ausgedrückt werden.
Anmerkung 2: Für dieses Dokument beträgt die Dauer eines vollständigen Spieles 10 min. Zum Beispiel folgt bei einer
Einschaltdauer von 60 % der Lastzeit von fortlaufenden 6 min eine Leerlaufzeit von 4 min.
Die Einschaltdauer wurde bei 40° C durch Simulation bestimmt.
Alle in der Ökodesignverordnung 2019/1784 geforderten technischen Unterlagen
nden Sie unter:
https://www.guede.com/cgi-bin/twinklecom.cgi?contentidx=0&param=PAGE&tid=GSC-Ersatzteile-
Online-Shop&setartfocus=20076
DEUTSCH

13
Benutzen Sie das Gerät erst, nachdem
Sie die Betriebsanleitung aufmerksam
gelesen und verstanden haben.
Machen Sie sich mit den Bedienungselementen und
dem richtigen Gebrauch des Gerätes vertraut.
Beachten Sie alle in der Anleitung aufgeführten
Sicherheitshinweise. Verhalten Sie sich verantwor-
tungsvoll gegenüber anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder Gefah-
ren gegenüber Dritten. Falls über den Anschluss und
die Bedienung des Gerätes Zweifel entstehen sollten,
wenden Sie sich an den Kundendienst.
Bestimmungsgemäße Verwendung
Schutzgasschweißgerät zur thermischen Verbindung
von Eisen – Metallen durch Schmelzen der Kanten und
Zuführung eines Zusatzstoes.
Es dürfen nur für das Gerät geeignete Drahtelektro-
den verwendet werden.
Das Gerät ist ein Lichtbogenschweißgerät mit
beschränkter Einschaltdauer und entspricht der
Klasse A laut der Norm 60974-10. Das Gerät ist für
gelegentliche industrielle und gewerbliche Zwecke
sowie gelegentliche kurze Arbeiten im Hobby- und
Heimwerkerbereich geeignet.
Technische Unterlagen zur Demontage, Ersatz-
teillisten, Schaltpläne sowie eine Auistung des
recycelbaren Materials haben wir für Sie im Internet
bereitgestellt. Zugri auf die technischen Unterlagen
erhalten Sie mittels QR-Code oder dem dazuge-
hörigen Link unter den technischen Daten dieser
Anleitung.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise sowie
der Montageanleitung und der Betriebshinweise in
der Bedienungsanleitung.
Die geltenden Unfallverhütungsvorschriften sind
genauestens einzuhalten..
Das Schweißgerät darf nicht verwendet werden:
• in nicht ausreichend belüfteten Räumen
• in feuchter oder nasser Umgebung,
• in explosionsgefährdeter Umgebung,
• zum Auftauen von Rohren,
• in der Nähe von Menschen mit Herzschrittmacher
und
• in der Nähe von leicht entammbaren Materialien
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Bitte beachten Sie, dass unsere Geräte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen
oder industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das Gerät
in Gewerbe-, Handwerks- oder Industriebetrieben
sowie bei gleichzusetzenden Tätigkeiten eingesetzt
wird.
Anforderungen an den Bediener
Der Bediener muss vor Gebrauch des Gerätes
aufmerksam die Bedienungsanleitung gelesen und
verstanden haben.
Qualikation :Außer einer ausführlichen Einweisung
durch eine Fachkraft bzw. einer sachkundige Person
ist keine spezielle Qualikation für den Gebrauch des
Gerätes notwendig.
Mindestalter : Das Gerät darf nur von Personen
betrieben werden, die das 18. Lebensjahr vollendet
haben. Eine Ausnahme stellt die Benutzung als
Jugendlicher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit unter
Aufsicht eines Ausbilders erfolgt.
Schulung : Die Benutzung des Gerätes bedarf
einer entsprechenden Unterweisung durch eine
Sachkundige Person bzw. die Bedienungsanleitung.
Restrisiken
Trotz dem Beachten der Betriebsanleitung können
auch nicht oensichtliche Restrisiken bestehen.
Auch wenn Sie das Schweißgerät vorschriftsmäßig
bedienen, bleiben immer Restrisiken bestehen
Folgende Gefahren können im Zusammenhang mit
der Bauweise und Ausführung dieses Schweißgerätes
auftreten:
• Augenverletzungen durch Blendung,
• Berühren heißer Teile des Gerätes oder des Werk-
stückes (Brandverletzungen),
• Bei unsachgemäßer Absicherung Unfall- und Brand-
gefahr durch sprühende Funken oder Schlacketeil-
chen,
• Gesundheitsschädliche Emissionen von Rauchen
und Gasen, bei Luftmangel bzw. ungenügender
Absaugung in geschlossenen Räumen. Vermindern Sie
das Restrisiko, indem Sie das Schweißgerät sorgfältig
und vorschriftsmäßig benutzen und alle Anweisungen
befolgen..
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend notwen-
digen Erste Hilfe Maßnahmen ein und fordern Sie
schnellst möglich qualizierte ärztliche Hilfe an. Be-
wahren Sie den Verletzten vor weiteren Schädigungen
und stellen Sie diesen ruhig.
Wenn Sie Hilfe anfordern, machen Sie folgende
Angaben
1. Ort des Unfalls,
2. Art des Unfalls,
3. Zahl der Verletzten,
4. Art der Verletzungen
DEUTSCH
DE

14 Allgemeine Sicherheitshinweise
GEFAHR! Stromschlag! Es besteht
Verletzungsgefahr durch elektrischen Strom!
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisun-
gen. Versäumnisse bei der Einhaltung der Sicher-
heitshinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen verur-
sachen. Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Halten Sie Ihren Arbeitsbereich sauber und aufge-
räumt. Unordentliche Arbeitsplätze und Werkbänke
erhöhen die Gefahr von Unfällen und Verletzungen.
Dieses Gerät ist nicht geeignet für die Verwendung
durch Personen (einschließlich Kindern) mit vermin-
derten körperlichen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung bzw. Fach-
kenntnis, es sei denn sie werden von einer für deren
Sicherheit verantwortlichen Person entsprechend
instruiert oder beaufsichtigt. Kinder sind darüber
hinaus zu beaufsichtigen, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug.
Im Arbeitsbereich die örtlichen Unfallverhütungsvor-
schriften und Sicherheitsbestimmungen beachten.
Achtung! Die nationale Vorschrift kann die Verwen-
dung der Maschine begrenzen.
Verwenden Sie kein Zubehör, das vom Hersteller
nicht speziell für dieses Elektrowerkzeug vorgesehen
und empfohlen wurde.
Das Gerät darf während der Funktionsdauer nicht
eingeengt oder direkt an der Wand stehen. Nur so ge-
langt immer genügend Luft in die Önungsschlitze.
VORSICHT! Unsachgemäße Handhabung
kann zur Überhitzung des Schweißgerät oder
Sachschäden führen.
Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einuss von
Drogen, Alkohol oder Medikamenten stehen.
Überprüfen Sie die Maschine auf eventuelle Beschä-
digungen
Das Gerät darf nicht benutzt werden, falls es beschä-
digt ist oder die Sicherheitseinrichtungen defekt sind.
Tauschen Sie abgenutzte und beschädigte Teile aus.
Sollte das Gerät Mängel aufweisen, darf es auf keinen
Fall in Betrieb genommen werden.
Reparaturen und Arbeiten, die nicht in dieser Anlei-
tung beschrieben wurden, nur von qualiziertem
Fachpersonal durchführen lassen.
Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfreifunktionie-
ren und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass dieFunktion des Elektrowerk-
zeuges beeinträchtigt ist. Lassen Sie beschädigte Teile
vor demEinsatz des Gerätes reparieren.
Hinweise zur Errichtung und Betrieb einer Licht-
bogenschweißeinrichtung um eventuelle
Störaussendungen zu verhindern:
Wir empfehlen als Hersteller, die im folgenden
aufgeführten Bewertungen und Maßnahmen, von
einer Elektrofachkraft durchführen zu lassen.
Allgemeines
Der Anwender ist verantwortlich für das Errichten
und Betreiben der Lichtbogenschweißeinrichtung
und oder dem Schneidgerät, nach den Anweisun-
gen des Herstellers. Werden elektromagnetische
Störungen festgestellt, liegt es in der Verantwor-
tung des Anwenders der Lichtbogenschweißein-
richtung/ Schneidgeräteinrichtung, eine Lösung
mit der technischen Hilfe des Herstellers zu nden.
In einigen Fällen kann diese Maßnahme einfach in
einer Erdung des Schweißstromkreises bestehen
(siehe Anmerkung). In anderen Fällen kann sie die
vollständige elektromagnetische Abschirmung der
Schweißstromquelle/ Schneidstromquelle und des
Werkstücks, verbunden mit Eingangsltern, um-
fassen. In allen Fällen müssen elektromagnetische
Beeinussungen soweit vermindert werden, bis sie
nicht mehr stören.
Anmerkung
Die Praxis zur Erdung des Schweißstromkreises
hängt von den örtlichen Sicherheitsbestimmun-
gen ab. Eine Änderung der Erdung zur Verbesse-
rung der elektromagnetischen Verträglichkeit kann
das Unfallrisiko oder Schädigung von Einrichtun-
gen erhöhen.
Bewertung des Bereichs
Vor dem Errichten der Lichtbogenschweißeinrichtung
und oder dem Schneidgerät muss der Anwender mög-
liche elektromagnetische Probleme in der Umgebung
bewerten. Folgendes muss dabei berücksichtigt
werden:
a) andere Netzleitungen, Steuerleitungen, Signal-
und Telekommunikationsleitungen über, unter und
neben der Lichtbogenschweißeinrichtung und oder
Schneidgerät;
DEUTSCH
DE

15
b) Ton- und Fernseh-Rundfunksender/ -empfänger;
c) Computer und andere Steuereinrichtungen;
d) Sicherheitseinrichtungen, z. B. Schutz für gewerbli-
che Einrichtungen;
e) die Gesundheit von Personen in der Nähe, z. B. beim
Gebrauch von Herzschrittmachern und Hörhilfen;
f) Einrichtungen zum Kalibrieren oder Messen;
g) die Störfestigkeit anderer Einrichtungen in der
Umgebung. Der Anwender muss sicherstellen, dass
andere Einrichtungen, die in der Umgebung benutzt
werden, für diese geeignet sind. Dies kann zusätzliche
Schutzmaßnahmen erforderlich machen;
h) die Tageszeit, zu der Schweißen,Schneiden oder
andere Tätigkeiten ausgeführt werden müssen.
Die Größe des zu betrachtenden Umgebungsbereichs
hängt von der Bauart des Gebäudes und der anderen
dort stattndenden Tätigkeiten ab. Der Bereich kann
sich über die Grundstücksgrenze hinaus erstrecken.
Bewertung der Schweißanlage / Schneidgerät
Zusätzlich zur Bewertung des Bereichs kann eine
Bewertung von Lichtbogenschweißanlagen/
Schneidgeräten erfolgen, um Fälle von Interferenz
zu beurteilen und zu lösen. Zu einer Bewertung
von Störaussendungen sollten in situ Messungen
gehören, wie in Abschnitt 10 von CISPR 11:2009
festgelegt. In situ-Messungen können auch einge-
setzt werden, um die Wirksamkeit von Minimie-
rungsmaßnahmen zu bestätigen.
Hinweise für Minimierungsmaßnahmen:
Öentliches Versorgungssystem
Schweißeinrichtungen/Schneidgeräte sollten nach
den Empfehlungen des Herstellers an das öent-
liche Versorgungssystem angeschlossen werden.
Wenn Beeinträchtigungen auftreten, kann es
erforderlich sein, zusätzliche Vorsichtsmaßnahmen
zu treen, wie z. B. Filter für den Netzanschluss. Es
sollte erwogen werden, die Netzzuleitung fest in-
stallierter Schweißeinrichtungen/ Schneidgeräten
durch ein Metallrohr oder Ähnliches abzuschirmen.
Die Abschirmung sollte über die gesamte Länge
elektrisch verbunden sein. Die Abschirmung sollte
so an die Schweißstromquelle/Schneidgerätquelle
angeschlossen werden, dass ein guter elektrischer
Kontakt zwischen der Ummantelung und dem
Gehäuse der Schweißstromquelle/ Schneidgerät-
quelle erreicht wird.
Wartung der Lichtbogenschweißeinrichtungen/
Schneidgeräteinrichtung
Lichtbogenschweißeinrichtungen/ Schneidge-
räteinrichungen sollten nach den Empfehlungen
des Herstellers regelmäßig gewartet werden. Alle
Zugangs- und Servicetüren und Deckel sollten
geschlossen und gut befestigt sein, wenn die
Schweißeinrichtung/Schneidgeräteinrichtung
in Betrieb ist. Mit Ausnahme der in den Herstel-
leranweisungen angegebenen Änderungen und
Einstellungen sollten die Schweißeinrichtungen/
Schneidgeräteinrichtung in keiner Weise verändert
werden. Insbesondere sollten die Funkenstrecken
von Lichtbogenzünd- und -Stabilisierungseinrich-
tungen nach den Empfehlungen des Herstellers
eingestellt und gewartet werden.
Schweißleitungen
Schweißleitungen sollten so kurz wie möglich und
eng zusammen sein und am oder nahe dem Boden
verlaufen.
Potentialausgleich
Die elektrische Verbindung aller metallischen Teile
in und neben einer Schweißeinrichtung / Schneid-
geräteinrichtung sollte in Betracht gezogen
werden. Die mit dem Werkstück verbundenen me-
tallischen Teile können jedoch das Risiko erhöhen,
dass der Schweißer durch gleichzeitiges Berühren
dieser metallischen Teile und der Elektrode einen
elektrischen Schlag erhält. Der Schweißer sollte
gegen all diese verbundenen metallischen Teile
elektrisch isoliert sein.
Erdung des Werkstücks
Ist das Werkstück nicht ohnehin aus Gründen der
elektrischen Sicherheit oder wegen seiner Größe
und Lage, z. B. Schisaußenwand oder Stahlbau-
ten, mit Erde verbunden, kann eine Verbindung
des Werkstücks mit Erde in einigen, jedoch nicht
in allen Fällen Aussendungen verringern. Es
muss vermieden werden, dass die Erdung des
Werkstücks für den Anwender das Unfallrisiko
erhöht oder die Zerstörung anderer elektrischer
Einrichtungen bewirken kann. Wenn nötig, muss
der Anschluss des Werkstücks an Erde durch einen
direkten Anschluss an das Werkstück erfolgen. In
den Ländern, in denen ein direkter Anschluss ver-
boten ist, sollte die Verbindung durch geeignete,
nach den nationalen Vorschriften ausgewählte
Kondensatoren erreicht werden.
Abschirmung
Selektives Abschirmen von anderen Leitungen und
Einrichtungen in der Umgebung kann Einstrah-
lungen verringern. Das Abschirmen der gesamten
Schweißeinrichtung/ Schneidgeräteinrichtung
kann für besondere Anwendungsfälle in Betracht
gezogen werden.
DEUTSCH
DE

16
Elektrische Sicherheit
Warnung: Dieses Elektrowerkzeug erzeugt während
des Betriebs einelektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktiveoder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr vonernsthaften oder tödlichen Verlet-
zungen zu verringern, empfehlen wir Personenmit
medizinischen Implantaten Ihren Arzt und den Her-
steller vom medizinischenImplantat zu konsultieren,
bevor die Maschine bedient wird.
Personen, die ein elektronisches Lebenserhaltungs-
gerät (wie z. B. Herzschrittmacher etc.) tragen, sollten
Ihren Arzt befragen, bevor sie sich in die Nähe
dieses Geräts begeben, um sicherzustellen, dass die
magnetischen Felder in Verbindung mit den hohen
elektrischen Strömen ihre Geräte nicht beeinussen.
Der Betrieb ist nur mit Fehlerstrom-Schutz-
schalter (RCD max. Fehlerstrom 30mA)
zulässig.
Den Stecker des Stromkabels an einer Steckdose mit
passender Form,Spannung und Frequenz anschlie-
ßen, die den geltenden Vorschriftenentspricht.
Fehlerhafte Elektroinstallation, zu hohe Netzspan-
nung oder falsche Handhabung können zu elektri-
schem Stromschlag führen. Jeder Elektroschock kann
tödlich sein.
Verlängerungskabel dürfen nicht länger als 5 Meter
sein und müssen einenKabelquerschnitt von min-
destens 1,5 mm2 haben. Von der Verwendungvon
Verlängerungskabeln mit unterschiedlicher Länge
und Querschnitt,sowie von Adaptern und Mehrfach-
steckern wird abgeraten.
Achtung! Gefahr durch elektrischen Schlag!
Wenn kein Lichtbogen brennt, herrscht zwischen
der Masseklemme und Stromdüse die Leerlauf-
spannung U0. Diese Spannung kann lebensge-
fährlich sein, wenn der Schweißer die Stromdüse,
Brennerdüse, Schweißdraht und das Werkstück
mit blanken Händen berührt.
• Es ist unbedingt auch darauf zu achten, dass der
Schutzleiter in elektrischen Anlagen oder Geräten
bei Fahrlässigkeit durch den Schweißstrom zer-
stört werden kann:
z. B. die Masseklemme wird auf das Schweißge-
rätegehäuse gelegt, welches mit dem Schutzlei-
ter der elektrischen Anlage verbunden ist. Die
Schweißarbeiten werden an einer Maschine mit
Schutzleiteranschluss vorgenommen. Es ist also
möglich, an der Maschine zu schweißen, ohne die
Masseklemme an dieser angebracht zu haben.In
diesem Fall ießt der Schweißstrom von der Mas-
seklemme über den Schutzleiter zur Maschine.
Der hohe Schweißstrom kann ein Durchschmel-
zen des Schutzleiters zur Folge haben.
• Die Absicherungen der Zuleitungen zu den Netz-
steckdosen muss den Vorschriften entsprechen
(VDE 0100). Es dürfen also nach diesen Vorschrif-
ten nur dem Leitungsquerschnitt entsprechende
Sicherungen bzw. Sicherungs-Automaten verwen-
det werden (16 Ampere Leistungsschutzschalter).
Eine Übersicherung kann Leitungsbrand bzw.
Gebäudebrandschäden zur Folge haben.
Bei überlasteten Versorgungsnetzen und Stromkrei-
sen können während des Schweißens für andere
Verbraucher Störungen verursacht werden. Im
Zweifelsfalle ist das Stromversorgungsunternehmen
zu Rate zu ziehen.
Schließen Sie das Schweißgerät nur an eine gut
zugängliche Steckdose an, damit Sie es bei einem
Störfall schnell vom Stromnetz trennen können.
Vor Inbetriebnahme des Geräts überprüfen, dass das
Elektrokabel und/ oder die Steckdose nicht beschä-
digt sind.
Kabel müssen immer vollständig abgewickelt werden,
um eine Gefährdung durch verstärkte elektomagne-
tische Felder zu vermeiden.
Beschädigte oder verwickelte Anschlussleitungen
erhöhen das Risiko eines elektrischen Schlages.
Verlegen Sie das Netzkabel so, dass es nicht zur
Stolperfalle wird.
Betreiben Sie das Schweißgerät nicht, wenn es sicht-
bare Schäden aufweist oder das Netzkabel bzw. der
Netzstecker defekt sind.
DEUTSCH
DE
