G-Tools Cloner User manual

handleiding
www.g-tools.nl
Cloner
Opbouw instructies / Installation instructions
versie: Augustus 2023

handleiding
www.g-tools.nl
Inhoudsopgave:
1. Belangrijke informatie pag. 3
2. Specificaties pag. 3
3. Opbouwinstructies pag. 4
4. Het instellen van de klok pag. 7
5. Installeren luchtinlaten pag. 8
6. Plaatsen en gebruik van het irrigatiesysteem pag 9
7. Programmeren tijdklok pag.14
8. Onderhoud pag.15
9. F.a.q. pag.15
10. Service contact pag. 15
English pag.16
1. Important information pag.16
2. Specifications pag.16
3. Building Instructions pag.17
4. Setting the timer box pag.20
5. The air inlets pag.21
6. Placement and use of the irrigation system pag.22
7. Programming the water timer pag.27
8. Maintenance pag.28
9. F.a.q. pag.28
10.Contact pag.28

handleiding
www.g-tools.nl
1. Belangrijke informatie! EERST LEZEN !
1. Zorg dat bij onderhoud, zoals het uitwisselen van de lampen of het filter, altijd de stekker uit het
stopcontact is verwijderd.
2. De G-kit Cloner moet worden aangesloten op een geaard stopcontact.
3. Verwijder de folie van de platen voordat u begint met het opbouwen.
4. Zorg dat de ventilatieopeningen niet worden geblokkeerd, houdt minimaal 10 cm afstand tot de wand.
5. Zorg dat de ruimte rondom de kast goed wordt geventileerd.
6. Zorg dat de ruimte waar de Cloner wordt geplaatst beschikt over een WIFI signaal.
2. Algemene specificaties:
Afmetingen (h x l x b): 218 x 174 x 78cm
Materialen kast G-cloner: Schuim PVC UV bestendige panelen (Brandklasse B1)
Aluminium profielen
Kunststof hoekstukken
Opbouw kast: 4 etages +/- 50 cm hoog.
Ventilatie: PK 125 2-speed, 220/400m3/uur
Filter: PK 2601 actief koolstoffilter
Verlichting: -6 x Sylvania ECO Batten 48W. gemonteerd op aluminium frames (8 x voor
standard uitvoering)
-1 x Sylvania ECO Batten 42W gemonteerd op aluminium frame (alleen voor
uitvoering met bewateringssysteem)
Elektrische componenten: WIFI Smartbox

handleiding
www.g-tools.nl

handleiding
www.g-tools.nl

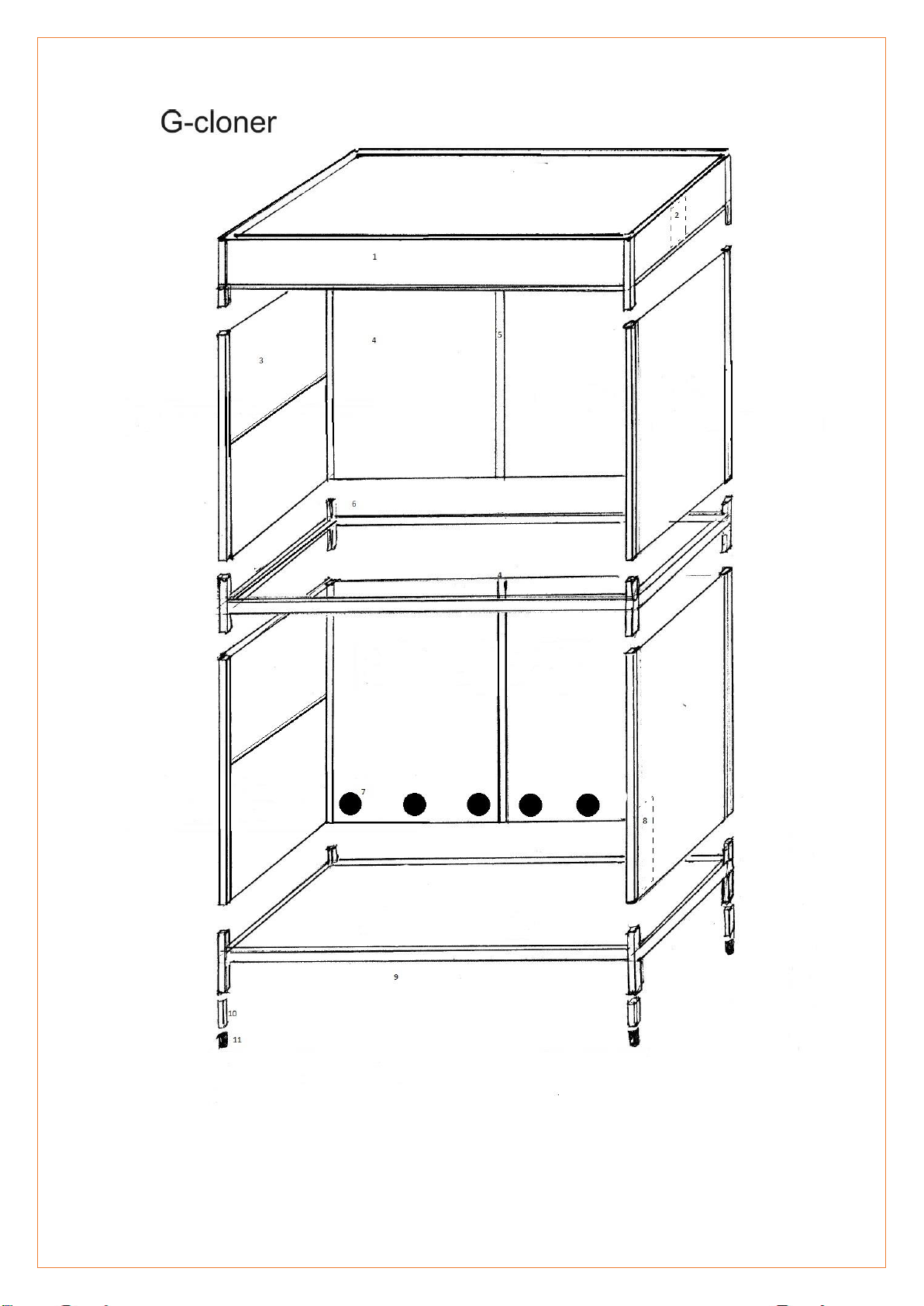

De G-cloner bestaat uit:
1 x bovenbak met ophanging voor 2 armaturen, ventilator, filter en WIFI schakelkast (nr.1)
1 x bodemplaat gelijmd in profielen
1 x tussenring bestaande uit 2 aluminium vlakprofiel 1665mm, 2 aluminium vlakprofielen 700mm en 4
plastic hoekstukken (nr.6)
4 x zijpanelen met staanders (nr.3)
4 x achterplaten met een wit kunststof H verbindingsprofiel (4)
4 x deuren inc. handgrepen
4 x rekken met elk 2 x Sylvania Eco Twin, 48Watt, 1500mm armaturen
8 x G-tools luchtinlaten (nr.7)
1 x Gebruiksaanwijzing
Extra onderdelen voor uitvoering met bewateringssysteem:
3 x Deense bodem 160 x 63 cm met doorvoer, overloop, kraan en snelkoppelingen.
1 x 62 liter watervat met deksel.
1 x Aquaking Q2007, 3500 liter/uur opvoerpomp met aansluitslang en snelkoppeling
1 x RP2 luchtpomp met bruisstenen
1 x zwarte tyleen toevoerslang met aansluitingen voor Deense
bodems en doseerkranen.
1 x grijze 20mm PVC overloopbeveiliging.
2 x 64/50 verwarmde propagator inclusief thermostaat
1 x rek met 1 x Sylvania ECO Batten 42W armatuur

handleiding
www.g-tools.nl
3. Opbouw-instructies
a. Open de dozen en controleer alle componenten op aanwezigheid en beschadigingen.
b. Plaats de bodem van de kast op de gewenste plek en zorg dat deze horizontaal staat.
c. Neem 2 zijplaten (met de aluminium staanders) en plaats deze op de kunststof hoekstukken van de
onderplaat.

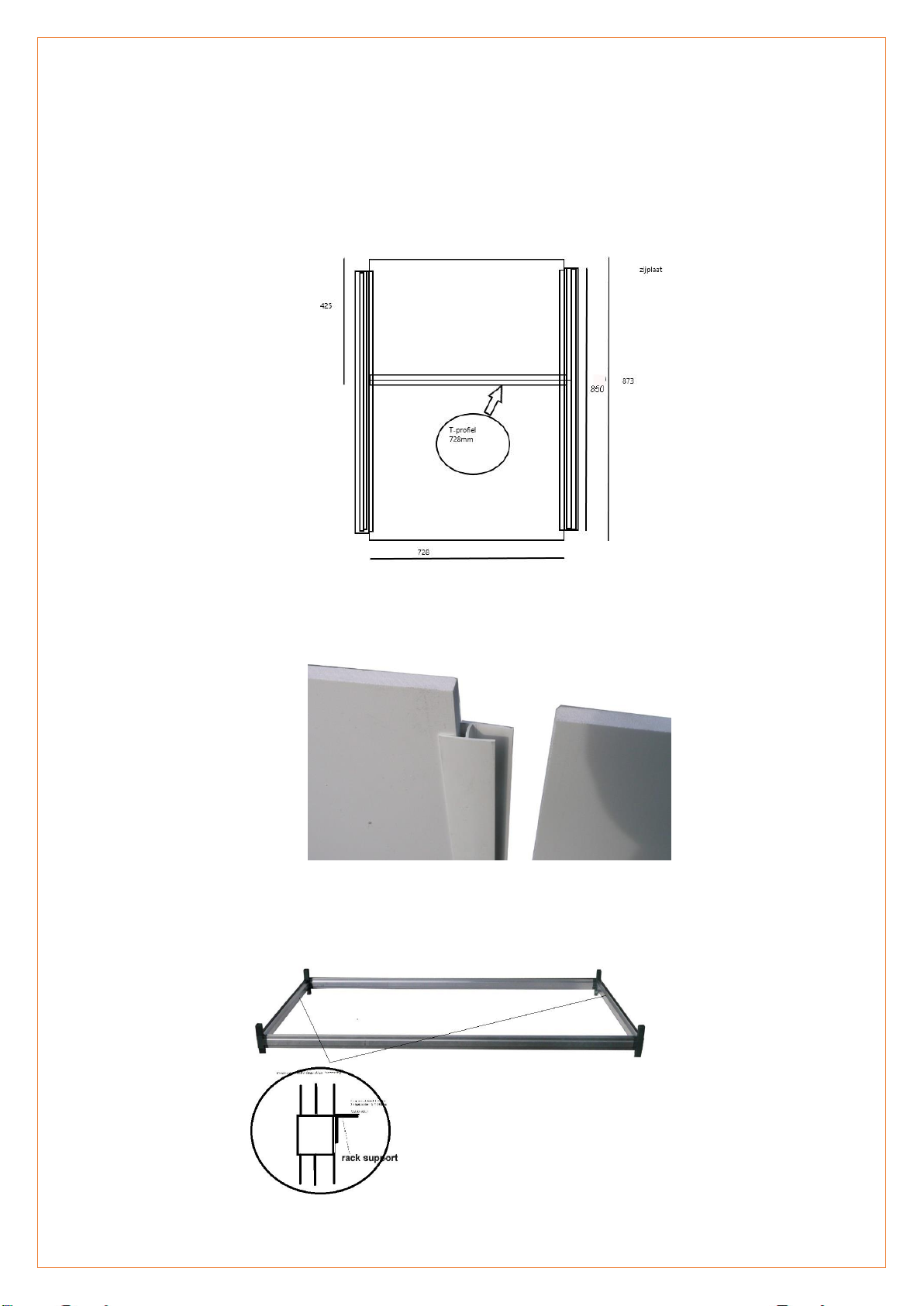

d. Plaats de twee achterplaten met de ronde gaten en verbind deze met het witte kunststof H-profiel.
e. Plaats de luchtinlaten (zie hoofdstuk 5).
f. Monteer en plaats de tussenring.

handleiding
www.g-tools.nl
g. Neem 2 zijplaten (met aluminium palen) en plaats deze op de plastic hoekstukken van de tussenring.
h. Plaats de twee achterplaten (zonder de ronde gaten) en verbind deze met het witte kunststof H-profiel.
i. Plaats de bovenbak met de afzuiger en koolstoffilter op de palen. Zorg er hierbij voor dat de WIFI
smartbox zich aan de rechter kant bevindt en de kabel aan de achterzijde van de kast naar buiten komt.
j. Plaats de 4 rekken met armaturen op de horizontale u-profielen aan de zijkant van de kast.
Het armatuur met 1 x Sylvania ECO Batten 1200mm, 42W komt op de eerste etage (nr.4) (alleen bij de
uitvoering met bewateringssysteem).

handleiding
www.g-tools.nl
Het draagrek met 2 x Sylvania Twin 1500mm, 48W komt op de tweede etage (nr.3).
Het draagrek met 2 x Sylvania Twin 1500mm, 48W komt op de derde etage (nr.2).
Het ophangrek met 2 x Sylvania Twin 1500 wordt op de hoekprofielen aan de lange zijde in de
bovenbak gelegd (nr.1)
k. Steek de stekkers van de lampen, ventilator en de Smartbox in de stopcontacten zoals aangegeven
op de tekening.

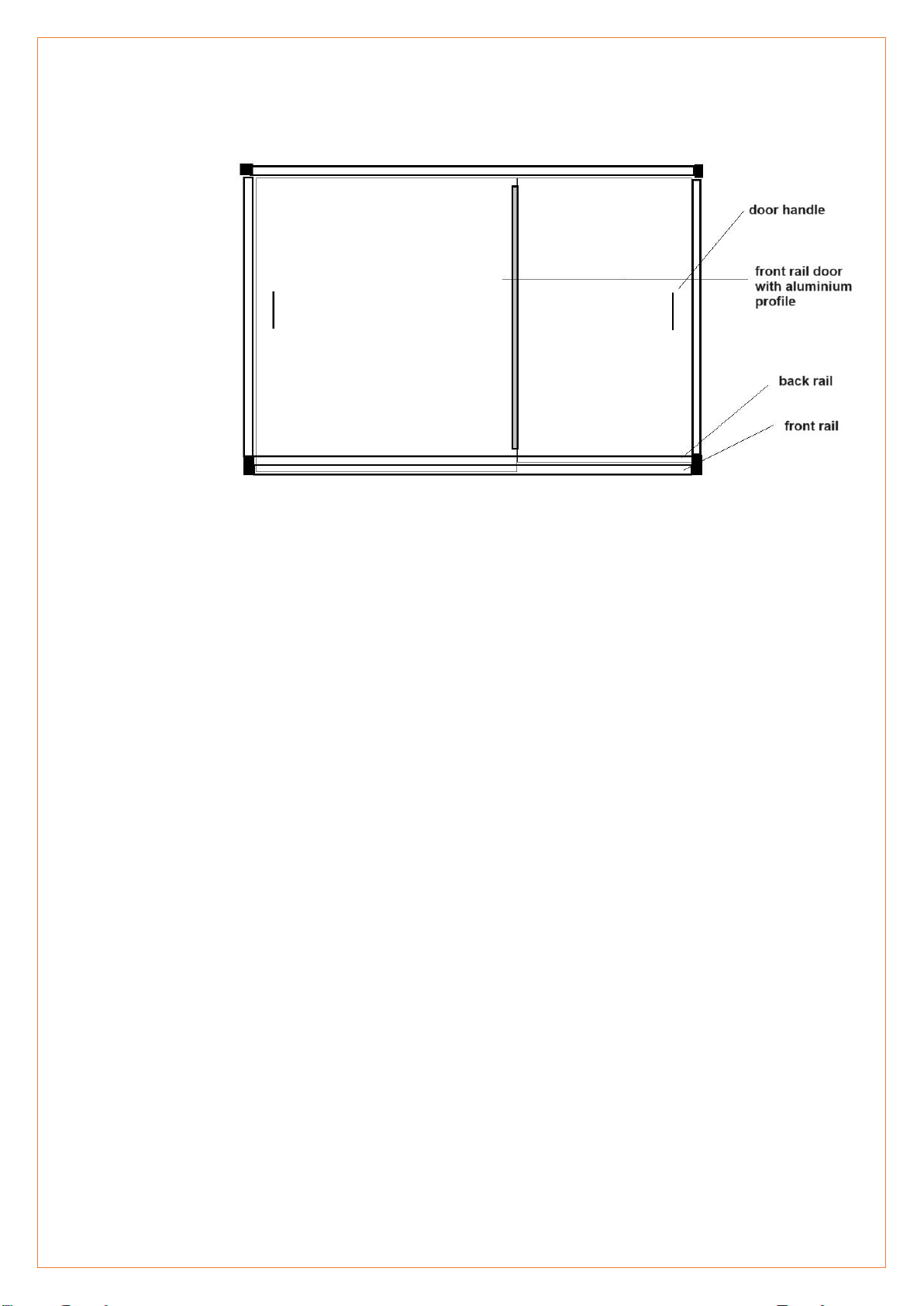

l. Plaats de 4 deuren door ze eerst boven in de profielen te schuiven en daarna onderin. De deuren
moeten gemakkelijk kunnen schuiven in de profielen.
De deur met het aluminium profiel en de isolatietape is de voorste van de twee schuifdeuren.

handleiding
www.g-tools.nl
m. Steek de stekker in het stopcontact en de G-cloner is klaar voor gebruik.

handleiding
www.g-tools.nl
4. Het instellen van de WIFI Smartbox.
Met de Wifi Smartbox stelt u het aantal belichtingsuren en het aantal bewateringsmomenten (uitvoering met
bewateringssysteem) per dag in. Voor meer informatie over het installeren van de app en het programmeren van
de Smartbox klik onderstaande link
https://www.g-tools.nl/en/download/manual-g-tools-smartbox-dual-3-version/

handleiding
www.g-tools.nl
5.Installeren luchtinlaten
Elke luchtinlaat bestaat uit 2 delen
Steek deel A door het gat in de
achterwand naar binnen
Draai vervolgens deel B op deel A

handleiding
www.g-tools.nl
5. Plaatsen en gebruik van het irrigatiesysteem

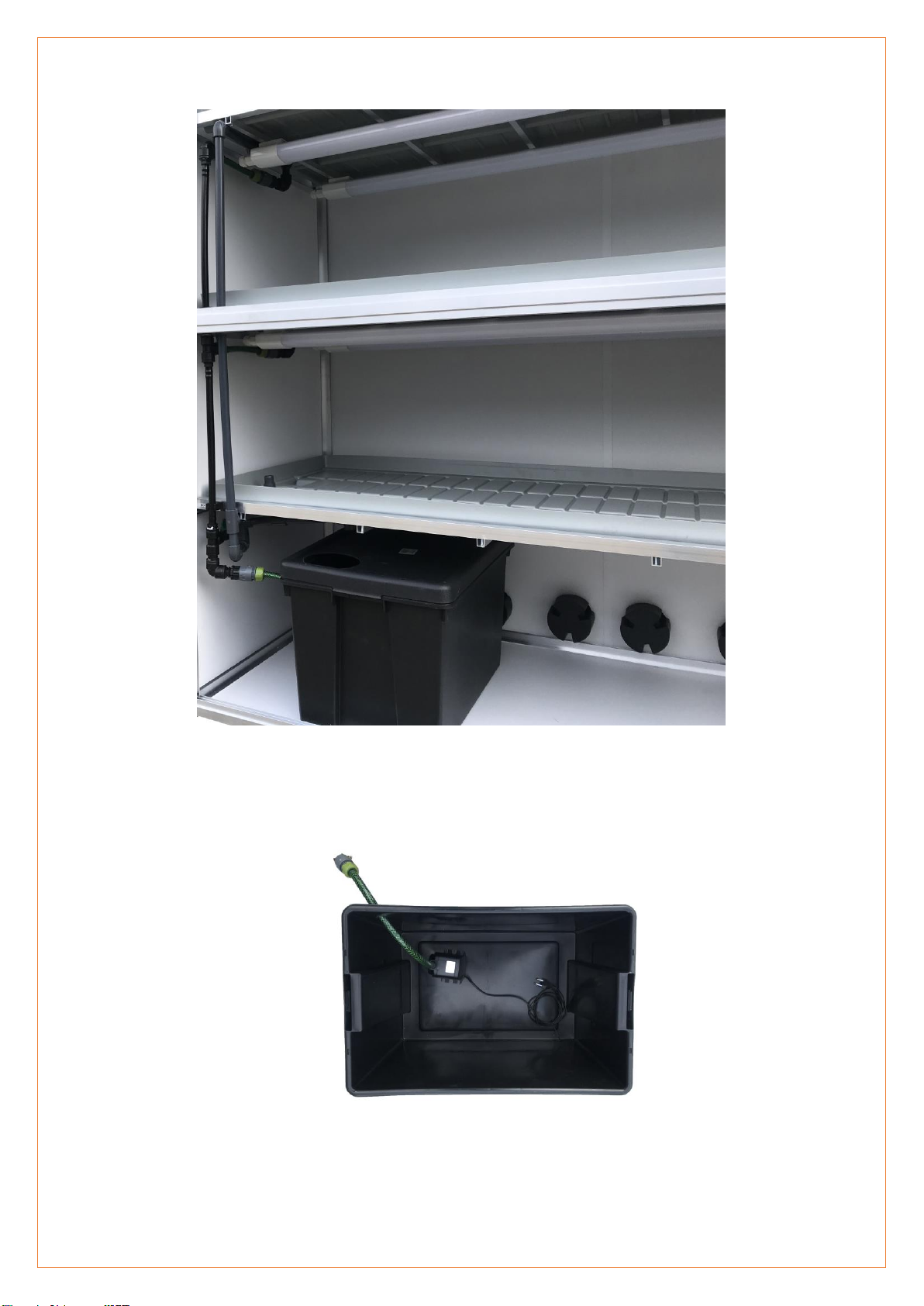

a. Het zwarte watervat moet links onder in de kast worden geplaatst
b. Plaats de Deense bodems (lekbakken) met afvoerputje aan de linker kant van de kast.

handleiding
www.g-tools.nl

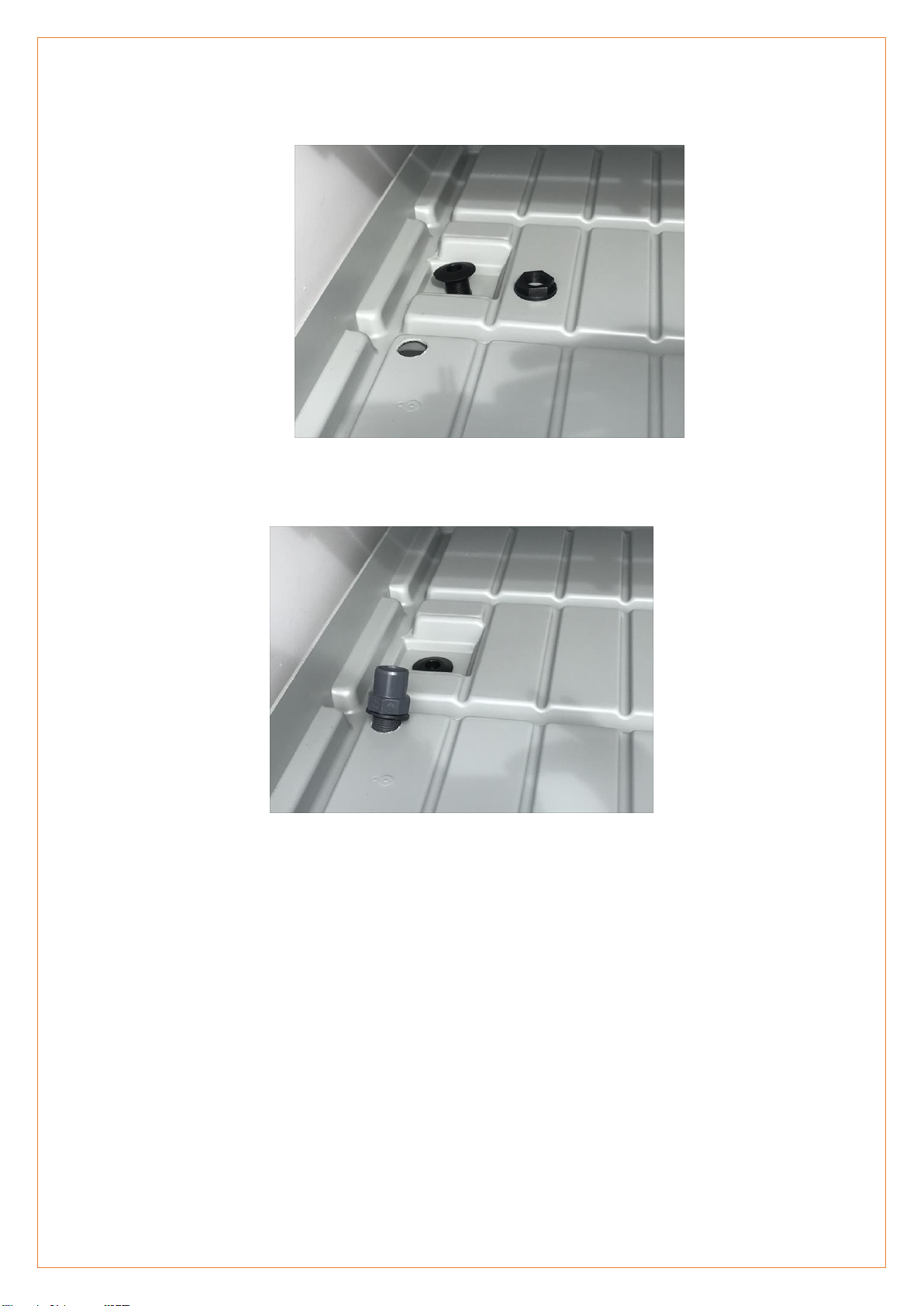

c. Steek de doorvoer door het gat in het afvoerputje en draai deze vast met de bijbehorende moer.
d. In het tweede gat in de Deense bodem wordt nu de overloop met de rubber pakking gestoken.

handleiding
www.g-tools.nl

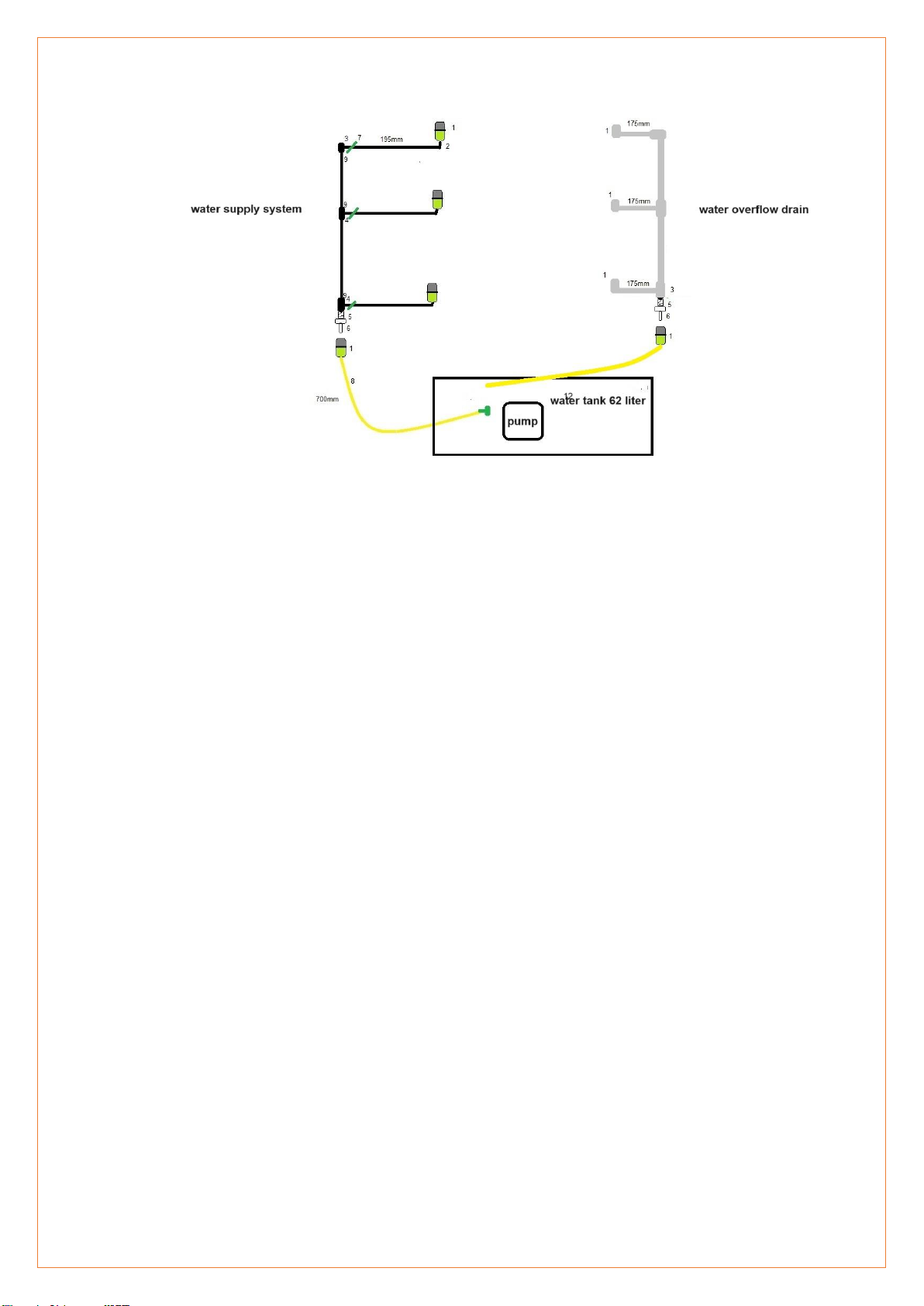

e. De zwarte toevoerslang met de kranen kan nu met de koppelingen op de onderzijde van de Deense
bodems worden vastgeklikt.
De grijze PVC overlopen worden met in de aansluitingen op de PVC afvoerleiding aangesloten.
Het uiteinde van de retourleiding hoort boven het gat in de deksel van het watervat te hangen.

handleiding
www.g-tools.nl
f. Plaats de toevoerpomp (Aquaking Q2007)) in het vat en sluit deze aan op de water aanvoerleiding.
g. Plaats de bruisstenen in het watervat en sluit de luchtpomp aan op de meegeleverde contactdoos.
Ook de stekkers van de twee propagators, kunnen nu in de contactdoos worden gestoken zoals op
onderstaande tekening afgebeeld.

handleiding
www.g-tools.nl
h. Nu kan het systeem afgesteld worden. Vul hiervoor het watervat en schakel de opvoerpomp in. Met de
kranen in de toevoerslang kan de hoeveelheid water die er in elke Deense bodem wordt gepompt
worden afgesteld. Als de pomp weer afslaat loopt het water terug in het watervat.
6. Onderhoud
De Cloner kweekkast vergt weinig onderhoud bij normaal gebruik.
a. Vervang het filter na 1 jaar. De actieve koolstofdelen verliezen, onder normale omstandigheden, hun
werking na 1 jaar.
b. Vervang het voorfilter vaker dan 1 x per jaar als de kast in een omgeving staat met veel fijnstof.
c. Reinig de lekbakken, pomp en het watervat met een desinfecterend middel. Dit voorkomt plagen en
ziektes.

handleiding
www.g-tools.nl
7. Vaak gestelde vragen (F.A.Q.'s)
Wat is het stroomverbruik van een kast?
Een G-cloner verbruikt ongeveer Euro 40,- per maand aan elektra.
De kast wordt te warm, wat te doen?
In normale omstandigheden wordt een G-cloner 5 à 6 graden warmer dan de omgevingstemperatuur. Let bij
plaatsing op dat de kast niet in de zon, voor een verwarming, etc. staat. Let er tevens op dat de temperatuur in de
schaduw gemeten wordt zodat niet de stralingswarmte van de lampen gemeten wordt. De kast blaast zijn warme
lucht in de ruimte waar hij staat, om de warmte kwijt te kunnen kun je een raam op een kier laten staan.
Kan een G-cloner in een berging of schuur geplaatst worden?
Ja, geen probleem. Let wel op toegang tot verse lucht en te lage temperaturen in de winter.
Is een brandblusinstallatie noodzakelijk?
Een G-cloner is een brandveilige kast. Gemaakt van onbrandbare materialen (brandklasse B1), met een veilige
gezekerde elektrische installatie waarin alleen CE gekeurde materialen verwerkt zijn.
Contact:
Voor al uw vragen over de G-cloner en alle andere kweeksystemen kunt u terecht op onze website www.g-
tools.nl, u kunt ook een e-mail sturen naar [e-mail] of bellen met 0294 -458 202.

handleiding
www.g-tools.nl
1. Important information! READ FIRST!
1. When performing maintenance, such as changing the lamps or filter, always make sure the power cord
2. is unplugged.
2. The G-kit Cloner must be connected to a grounded outlet.
3. Remove the foil from the plates before starting to assemble.
4. Make sure the ventilation openings are not blocked, keep at least 10 cm distance from the wall.
5. Make sure the area around the cabinet is well ventilated.
6. Make sure there’s a proper WIFI signal in the room where the Cloner is set up.
2. General specifications:
•Dimensions (h x l x w): 218 x 174 x 78cm
•Materials cabinet G-cloner: Foam PVC UV resistant panels (Fire class B1),
aluminum uprights, plastic insert connectors
•Cabinet structure: 4 shelves +/- 50 cm high.
•Ventilation: PK 125 2-speed, 220/400m3/hour
•Filter: PK 2601 active carbon filter
•Lighting: -6 x Sylvania ECO Batten 48W. mounted on aluminium frames (8 x
for standard version) -1 x Sylvania ECO Batten 42W. mounted on aluminum frame (only
for version with watering system)
•Switch box: WIFI Smartbox

handleiding
www.g-tools.nl

handleiding
www.g-tools.nl
The G-cloner consists of:
1 x top compartment with suspension for 2 fixtures, fan, filter and switch box (nr.1)
1 x WIFI Smart box (nr.2)
4 x side panels with angle profiles and support profiles for armatures (nr.3)
4 x rear panels (nr.4)
2 x plastic H profiles for connecting rear panels (nr.5)
1 x intermediate ring consisting of 2 x aluminium flat profiles 1665mm, 2 x aluminium flat profiles 700mm and
4 plastic insert connectors (nr.6)
8 x air inlets (nr.7)
1 x extension cord with 3 sockets for air pump and propagators (nr.8)
1 x bottom pannel glued in aluminium angle profiles (nr.9)
4 x 8 cm aluminum feet (nr.10)
4 x adjustable feet (nr.11)
4 x doors inc. handles
4 x racks with each 2 x Sylvania Eco Twin, 48Watt, 1500mm fixtures (4 x for the version without watering
system)
8 x G-tools air inlets
1 x maual
Extra parts for version with watering system:
3 x Danish tray 160 x 63 cm with grommet, overflow, tap and quick couplings.
1 x 62-liter water tank with lid.
1 x Aquaking Q2007 feed pump with connecting hose and quick couplings.
1 x RP 2 air pump with air stones
1 x Black tyleen supply hose with connections for Danish trays and valves.
1 x Grey 20mm PVC overflow protection.
2 x 64/50 heated propagator including thermostat
1 x rack with 1 x Sylavania ECO 42Watt fixture
