GE MGI09CAB3 User manual

1
PM01
Aire acondicionado (Inverter)
Air conditioners (Inverter)
Lea cuidadosa y completamente
este manual/
Read this manual carefully and
completely
PM01
Manual de uso
y cuidado
Modelos/Models
MGI09CAB3, MGI09CDB3,
MGI09HAB3, MGI09HDB3,
MGI12CAB3, MGI12CDB3,
MGI12HAB3, MGI12HDB3,
MGI18CDB3, MGI18HDB3,
MGI24CDB3 y MGI24HDB3
Use & Care
Manual
For the English version, go to page 64.

2
Índice
Instrucciones importantes de seguridad ....... 3
Precauciones .............................................................. 5
Especificaciones y funciones de la unidad ... 6
Logrando un desempeño óptimo ...................... 7
Otras funciones .......................................................... 8
Estableciendo el ángulo de flujo de aire ......... 8

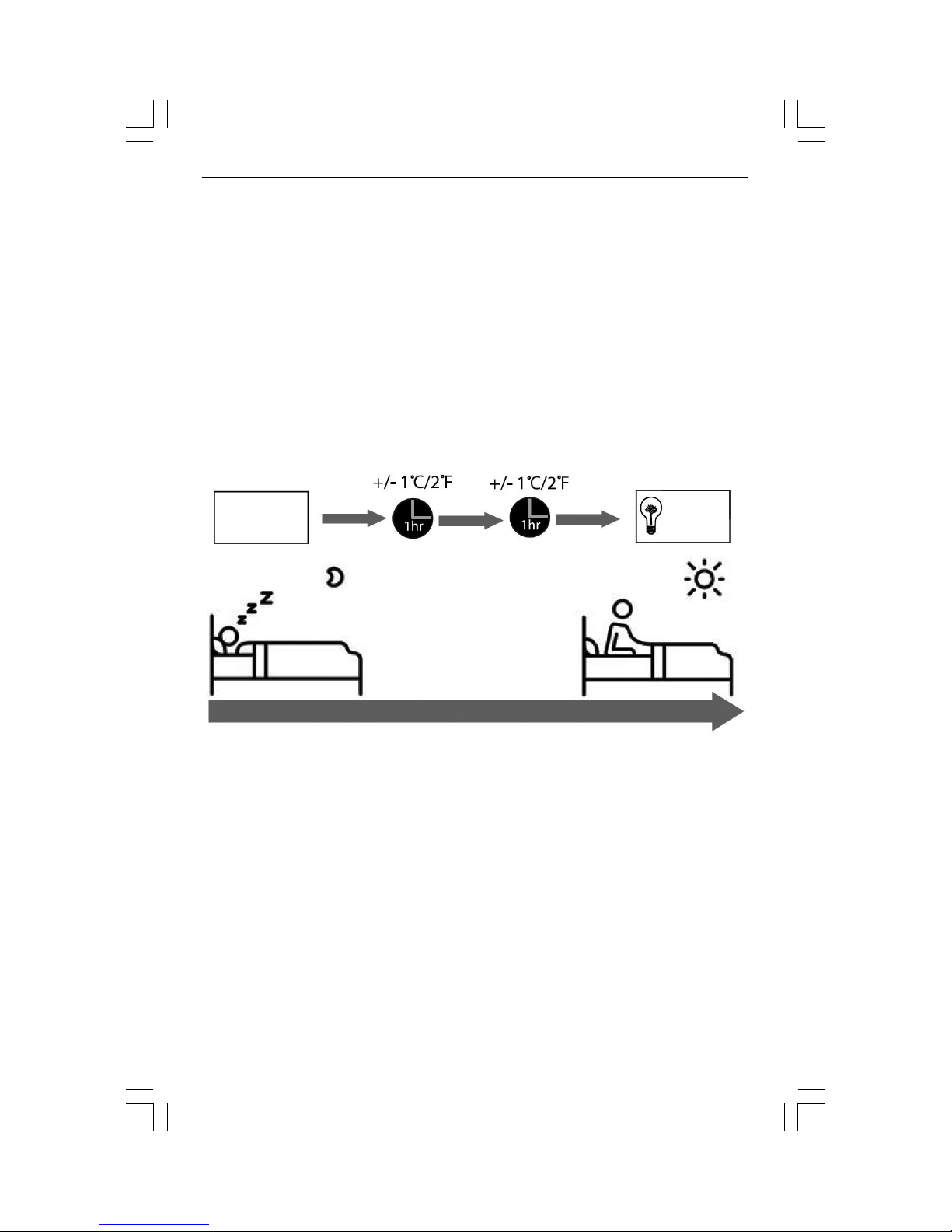

Función DORMIR (en algunos modelos) ....... 10

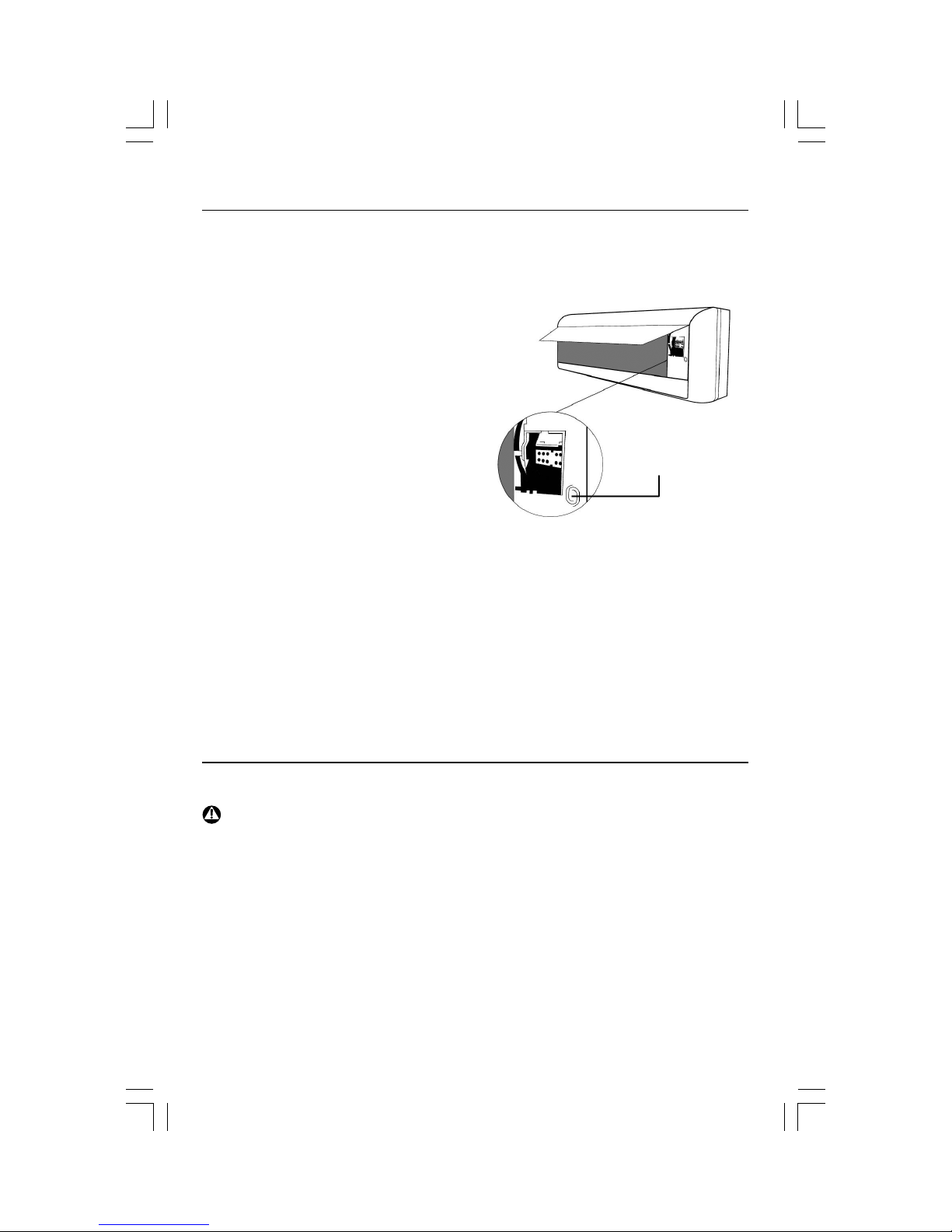

Operación manual (sin control remoto) ....... 11
Cuidado y mantenimiento ................................. 11
Limpieza del filtro de aire ................................... 12
Recordatorios del filtro de aire ......................... 13
Solución de problemas ........................................ 15
Control remoto ........................................................ 19
Operación del control remoto .......................... 20
Indicaciones en la pantalla LCD ...................... 23
Operación AUTOMÁTICA ...................................... 24
Enfriar, Calentar (algunos modelos) y ventilador
.......................................................................................... 25
Deshumidificar ........................................................... 25
TIMER ........................................................................... 26
Manipulando el control remoto ........................ 29
Instrucciones de instalación .............................. 31
Accesorios .................................................................. 32
Instalación de la unidad interna ...................... 34
Partes del sistema .................................................. 36
Dimensiones de la placa de montaje ............ 39
La unidad es ajustable ......................................... 47
Instalación de la unidad externa ..................... 48
Conexión de la tubería ......................................... 53
Purgando el aire del sistema ............................. 57
Revisión eléctrica y de fugas de gas ............. 59
Prueba de operación ............................................. 60
Lista de revisiones .................................................. 61
Deshaciéndose del producto ............................. 62
Características eléctricas nominales ............ 63
Garantía ....................................................................... 128
Servicio ........................................................................ 129

3
• No use extensiones.
• No conecte otros aparatos en el mismo
contacto eléctrico.
• Sujete el conector por la clavija, no por el
cable.
• Su producto está provisto de un tomaco-
rriente polarizado tipo "Y" con cable a tierra
integrado.
• No elimine la terminal de tierra ni use a-
daptadores.
• Si el cordón de alimentación es dañado,
éste debe sustituirse por el fabricante, por
su agente de servicio autorizado o por per-
sonal calificado con el fin de evitar un peli-
gro.
• Si en su región suele haber variaciones de
voltaje, use un regulador de voltaje.
• Este aparato no se destina para utilizarse
por personas (incluyendo niños) cuyas ca-
pacidades físicas, sensoriales o mentales
sean diferentes o estén reducidas, o carez-
can de experiencia o conocimiento, a me-
nos que dichas personas reciban una su-
pervisión o capacitación para el funciona-
miento del aparato por una persona res-
ponsable de su seguridad.
• Los niños deben supervisarse para asegu-
rar que ellos no empleen los aparatos
como juguete.
• Los trabajos de limpieza y mantenimiento
no deben ser realizados por niños sin su-
pervisión.
Bienvenido
Todo lo que desee saber para el correcto
funcionamiento de su producto se encuentra
aquí y en nuestros sitios web.
Lo invitamos a conocer su producto, a leer el
instructivo y obtener el máximo provecho de
él.
Lea cuidadosamente este manual antes de
instalar u operar su nueva unidad de aire
acondicionado. Asegúrese de conservar este
manual para referencias futuras.
Instrucciones importantes de seguridad
Las siguientes condiciones no se consideran
como uso normal del aparato:
• Si no ha sido operado de acuerdo con el
instructivo de uso proporcionado en Espa-
ñol.
• Daños provocados por accidente, descar-
gas eléctricas, fluctuaciones de voltaje,
energía eléctrica diferente a la especifica-
da o catástrofes.
• Si ha sido utilizado para fines comerciales,
industriales o uso diferente al indicado en
las instrucciones de manejo.
• Si el producto ha sido reparado por perso-
nas y/o talleres de servicio no autorizados.
• IMPORTANTE: Si no sigue las advertencias y
pasos anteriores, usted es enteramente
responsable de los daños personales o ma-
teriales que pueda sufrir con el uso de este
equipo.

4
ADVERTENCIAS:
• LEA TODAS LAS INSTRUCCIONES DE SEGURIDAD ANTES DE INS-
TALAR.
• UNA INSTALACIÓN INCORRECTA CAUSADA POR IGNORAR LAS
INSTRUCCIONES PUEDE CAUSAR DAÑOS Y LESIONES SERIAS.
Precauciones relacionadas con la instalación
• Pida a un distribuidor autorizado que insta-
le este aire acondicionado. Una instalación
inapropiada podría causar fuga de agua,
choque eléctrico y fuego.
• Toda reparación, mantenimiento y reubica-
ción de esta unidad debe ser efectuada por
técnicos calificados del centro de servicio
autorizado. Las reparaciones inapropiadas
pueden llevar a lesiones serias o falla del
producto.
Precauciones relacionadas con el uso del producto
• Si surge una situación anormal (como un
olor a quemado), apague inmediatamente
la unidad y desconecte el enchufe. Llame
al centro autorizado de servicio para obte-
ner instrucciones correspondientes para
evitar choque eléctrico, fuego o lesiones.
• No introduzca sus dedos, varillas ni otros
objetos dentro de las ranuras de entrada y
salida del aire acondicionado. Esto podría
causar lesiones ya que el ventilador podría
estar girando a altas velocidades.
• No use aerosoles inflamables como por
ejemplo aerosol para el cabello, laca ni pin-
tura cerca de la unidad. Esto puede causar
fuego o combustión.
• No opere el aire acondicionado en lugares
cerca o alrededor de gases combustibles.
El gas emitido podría acumularse alrededor
de la unidad y causar una explosión.
• No opere el aire acondicionado en una ha-
bitación húmeda o mojada por ejemplo
baño o habitación para lavar y secar ropa.
Esto podría causar un choque eléctrico y el
producto se dañaría.
• No exponga su cuerpo directamente al aire
frío durante un periodo prolongado de
tiempo.
Precauciones relacionadas con la electricidad
• Use únicamente el cordón eléctrico especi-
ficado. Si el cordón de alimentación es da-
ñado, éste debe sustituirse por el fabrican-
te, por su agente de servicio autorizado o
por personal calificado con el fin de evitar
un peligro.
• Mantenga limpio el cordón eléctrico. Re-
mueva todo el polvo o mugre que podría
acumularse sobre o alrededor del enchufe.
Los enchufes sucios pueden causar fuego
o choque eléctrico.

5
• No jale el cordón eléctrico para desconec-
tar la unidad. Sujete la clavija firmemente y
jálela en línea recta para sacarla del con-
tacto tomacorriente. Jalar directamente el
cordón lo dañará, lo que podría causar fue-
go y/o choque eléctrico.
• No use un cordón de extensión. No extien-
da manualmente el cordón eléctrico de ali-
mentación ni conecte otros aparatos al
mismo contacto tomacorriente en el que
está conectado el aire acondicionado. Una
conexión eléctrica pobre, un aislamiento
pobre y un voltaje insuficiente pueden cau-
sar un incendio.
Precauciones relacionadas con la limpieza y mantenimiento
• Antes de limpiar el aparato, apáguelo y
desconecte la clavija eléctrica. El no hacer-
lo, podría causar choque eléctrico.
• No limpie el aire acondicionado con canti-
dades excesivas de agua.
• No limpie el aire acondicionado con agen-
tes de limpieza que sean combustibles. Los
agentes de limpieza combustibles pueden
causar fuego o deformación.
PRECAUCIONES
• Si se usa el aire acondicionado al mismo
tiempo de quemadores u otros dispositivos
para calentar, entonces ventile por comple-
to la habitación para evitar una deficiencia
de oxígeno.
• Apague el aire acondicionado y desconec-
te la unidad si no va a usarlo por un perio-
do de tiempo largo.
• Apague y desconecte la unidad durante
tormentas.
• Asegúrese de que la condensación de agua
sea drenada fuera de la unidad.
• No opere el aire acondicionado con las ma-
nos mojadas. Esto podría causar choque e-
léctrico.
• No use el aire acondicionado con ningún
otro propósito que el uso para el cual fue
diseñado.
• No trepe por el aire acondicionado ni colo-
que objetos pesados sobre la unidad exter-
na.
• No permita que el aire acondicionado ope-
re durante periodos largos de tiempo con
las puertas y ventanas de la habitación
abiertas, tampoco si la humedad es dema-
siado alta.

6

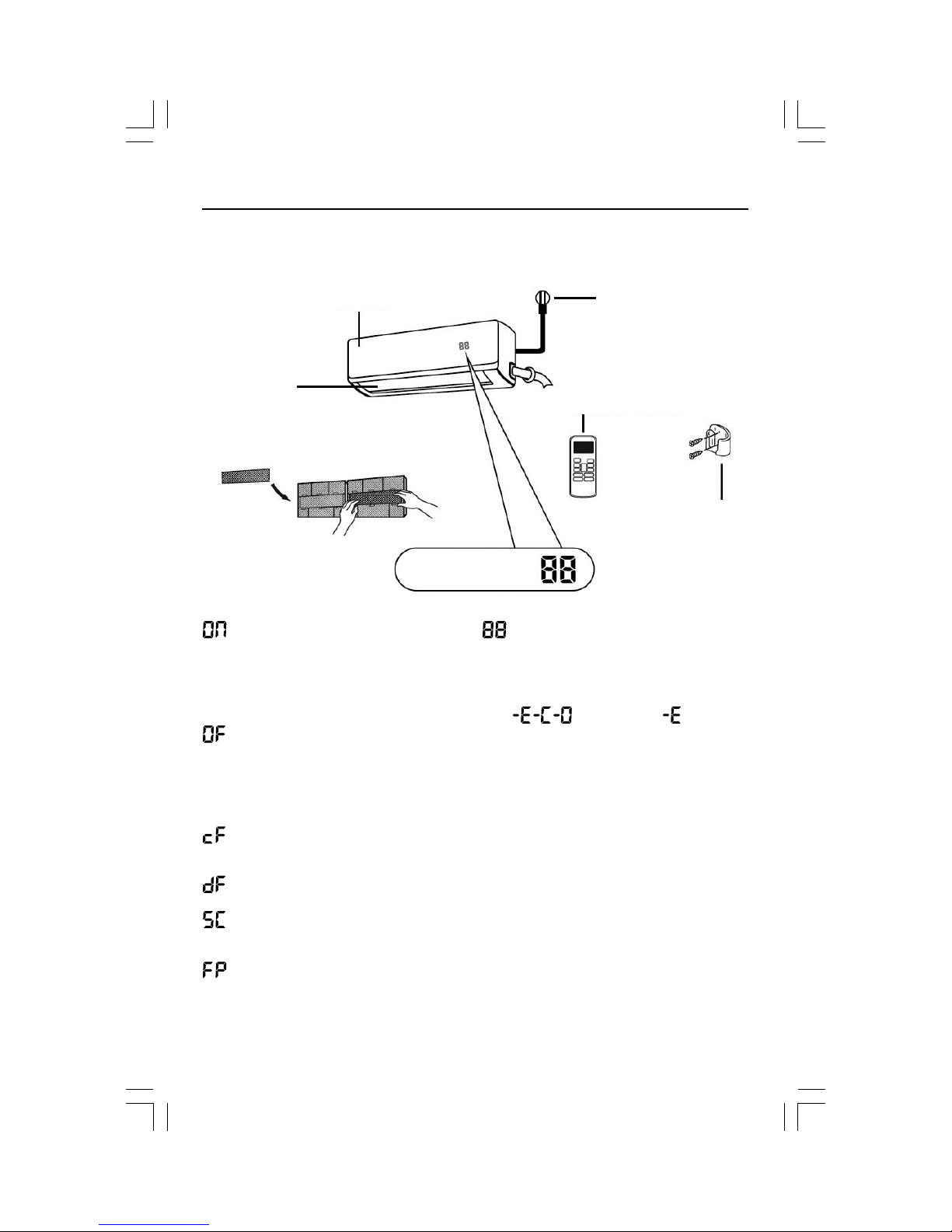

Especificaciones y funciones de la unidad
Partes de la unidad interna
Panel frontal
Persiana
Filtro funcional (sobre el
frente del filtro principal,
algunas unidades).
Cordón eléctrico (algunos
modelos)
Control remoto
Sujetador de
control remoto
(algunos modelos)
Pantalla
por 3 segundos cuando:
• El timer de encendido está programa-
do.
• Las funciones FRESCO, OSCILAR, TUR-
BO o SILENCIO están encendidas.
por 3 segundos cuando:
• El timer de apagado está programa-
do.
• Las funciones FRESCO, OSCILAR, TUR-
BO o SILENCIO están encendidas.
cuando la función ANTI-AIRE FRÍO (en
algunos modelos) está encendida.
cuando se encuentra descongelando.
cuando la unidad está en un ciclo de
Autolimpieza.
cuando la función Protección Contra
Congelación está encendida.
cuando la función ECO (en algunos mo-
delos) ha sido activada. Los dígitos se
iluminan gradualmente uno por uno de
la siguiente manera:
temperatura
programada
intervalo
de un se-
gundo.
En el modo VENTILADOR, la unidad muestra
la temperatura de la habitación.
En otros modos, la unidad muestra la tempe-
ratura programada.

7
Logrando un desempeño óptimo
Puede lograrse un desempeño óptimo en los
modos ENFRIAR (COOL), CALENTAR (HEAT) y
DESHUMIDIFICAR (DRY) en los siguientes ran-
gos de temperatura.
Cuando su aire acondicionado es usado fue-
ra de estos rangos, ciertas características de
seguridad se activan y causan que la unidad
se desempeñe de manera inferior a la ópti-
ma.
Tipo mini-split inverter
Modo ENFRIAR Modo CALENTAR Modo DESHUMIDIFICAR
Temperatura de la ha-
bitación
17 °C - 32 °C
(63 °F - 90 °F)
0 °C - 30 °C
(32 °F - 86 °F)
10 °C - 32 °C
(50 °F - 90 °F)
Temperatura exterior
0 °C - 50 °C
(32 °F - 122 °F)
-15 °C - 50 °C
(5 °F - 122 °F)
(Para modelos con siste-
mas de enfriamiento de
baja temperatura).
-15 °C - 30 °C
(5 °F - 86 °F)
0 °C - 50 °C
(32 °F - 122 °F)
PARA UNIDADES CON CALENTADOR ELÉCTRICO AUXILIAR
Cuando la temperatura externa se encuentra por debajo de 0 °C (32 °F), recomendamos en-
fáticamente mantener conectada la unidad todo el tiempo para asegurar un desempeño
continuo y suave.
Temperatura de la ha-
bitación
Modo ENFRIAR
17 °C - 32 °C
(63 °F - 90 °F)
0 °C - 30 °C
(32 °F - 86 °F)
10 °C - 32 °C
(50 °F - 90 °F)
Modo CALENTAR Modo DESHUMIDIFICAR
Temperatura exterior
18 °C - 43 °C
(64 °F - 109 °F)
-7 °C - 24 °C
(19 °F - 75 °F)
-7 °C - 43 °C
(19 °F - 109 °F)
(Para modelos con siste-
ma de enfriamiento de
baja temperatura).
18 °C - 52 °C
(64 °F - 126 °F)
(Para modelos especia-
les tropicales).
11 °C - 43 °C
(52 °F - 109 °F)
18 °C - 43 °C
(64 °F - 109 °F)
18 °C - 52 °C
(64 °F - 126 °F)
(Para modelos especia-
les tropicales).
Para optimizar el desempeño de su unidad, haga lo siguiente:
• Mantenga puertas y ventanas cerradas.
• Limite el uso de la energía usando las funciones TIMER DE ENCENDIDO y TIMER DE APA-
GADO.
• No bloquee las entradas y salidas de aire.
• Inspeccione y limpie los filtros de aire regularmente.
Tipo velocidad fija

8
IMPORTANTE: Para una explicación detallada de cada función, refiérase
a la sección del control remoto.
Otras funciones
• Reinicio automático
Si se interrumpe el suministro de energía
que alimenta a la unidad, esta reinicia au-
tomáticamente al restablecerse el suminis-
tro de energía con los controles en las posi-
ciones previas a la interrupción de energía
eléctrica.
• Anti-Moho (en algunos modelos)
Cuando se apaga la unidad estando en los
modos ENFRIAR (COOL), AUTOMÁTICO
(AUTO) (ENFRIANDO) o DESHUMIDIFICAR
(DRY), el aire acondicionado continúa ope-
rando a una potencia muy baja para secar
el agua condensada y prevenir así el creci-
miento de moho.
• Control WiFi (en algunos modelos)
El control WiFi le permite controlar su aire
acondicionado usando su teléfono móvil y
una conexión WiFi.
• Memoria de ángulo de persiana (en algu-
nos modelos)
Cuando usted enciende su unidad, la per-
siana retoma automáticamente su ángulo
anterior.
• Detección de fuga de refrigerante (en al-
gunos modelos)
La unidad interna muestra en pantalla "EC"
cuando el sistema detecta una fuga de re-
frigerante.
Nota acerca de las ilustraciones en este manual:
Las ilustraciones en este manual tienen un propósito explicativo solamente. La apariencia de
su aire acondicionado podría ser un poco diferente.
Estableciendo el ángulo de flujo del aire
Estableciendo el ángulo vertical de flujo de
aire: Mientras la unidad está encendida use
el botón SWING/DIRECT (OSCILAR/DIRECTO)
para establecer la dirección (vertical) del flujo
del aire.
1. Presione una sola vez el botón SWING/
DIRECT (OSCILAR/DIRECTO) para activar la
persiana. Cada vez que usted presiona el
botón, la persiana se mueve 6°. Presione el
botón hasta alcanzar la dirección que us-
ted prefiera.
2. Para hacer que la persiana oscile conti-
nuamente de arriba hacia abajo, presione
por 3 segundos el botón SWING/DIRECT
(OSCILAR/DIRECTO). Presiónelo de nuevo
para detener la función automática.
PRECAUCIÓN: No manten-
ga la persiana en un ángu-
lo demasiado vertical por
periodos largos de tiempo.
Esto puede causar que el
agua producto de la con-
densación gotee sobre sus
muebles.
Fig. 2.2
Para obtener una explicación detallada de las funciones avanzadas del sistema (como por
ejemplo el modo TURBO y las funciones de autolimpieza), refiérase a la sección del control
remoto.

9
Estableciendo el ángulo horizontal de flujo
de aire:
El ángulo horizontal de flujo debe ajustarse
manualmente. Tome la varilla del deflector
(vea la figura 2.3) y ajuste manualmente
hasta la dirección que prefiera. En algunos
modelos, la dirección horizontal de flujo de
aire puede establecerse usando el control re-
moto. Refiérase a la sección de control remo-
to.
Fig. 2.3
ADVERTENCIA: NO COLOQUE
SUS DEDOS DENTRO NI CERCA
DEL VENTILADOR NI DEL LADO
DE SUCCIÓN DE LA UNIDAD. EL
VENTILADOR DE ALTA VELOCI-
DAD DE LA UNIDAD PODRÍA
CAUSAR LESIONES.
Nota acerca de los ángulos de la persiana
• Cuando use los modos ENFRIAR (COOL) y
DESHUMIDIFICAR (DRY) no coloque la per-
siana en un ángulo demasiado vertical du-
rante largos periodos de tiempo. Esto po-
dría causar que el agua generada por la
condensación sobre la persiana caiga so-
bre el piso o sus muebles (vea la figura 2.2).
• Cuando se usan los modos ENFRIAR (COOL)
o CALENTAR (HEAT) (en algunos modelos), el
colocar la persiana en un ángulo demasia-
do vertical podría reducir el desempeño de
la unidad debido al flujo restringido de aire.
• No mueva la persiana a mano. Esto causa-
rá que las persianas se pierdan sincroniza-
ción. Si esto ocurre, apague la unidad y
desconéctela unos segundos. Encienda de
nuevo la unidad. Esto debería reinicializar
las persianas.
Varilla
deflectora

10
Función DORMIR (SLEEP) (en algunos modelos)
La función DORMIR (SLEEP) se usa para dis-
minuir el uso de energía mientras usted
duerme y no necesita la misma configura-
ción de temperatura para mantenerse có-
modo. Esta función puede activarse sola-
mente vía el control remoto.
Presione el botón SLEEP (DORMIR) cuando
esté listo para ir a dormir.
Cuando se encuentra en el modo ENFRIAR
(COOL) la unidad aumenta la temperatura 1
°C (2 °F) después de una hora, e incrementa 1
°C adicional después de otra hora.
Cuando se encuentra en el modo CALENTAR
(HEAT) la unidad disminuye la temperatura 1
°C (2 °F) después de una hora, y disminuye 1
°C adicional después de otra hora.
La unidad mantiene la temperatura nueva
por 7 horas y después se apaga automática-
mente.
Nota: La función DORMIR no se encuentra
disponible para los modos VENTILADOR SO-
LAMENTE (FAN) ni DESHUMIDIFICAR (DRY).
Ahorro de energía durante la función DORMIR (SLEEP)
Temperatura
programada
7 horas
Timer de
apagado
Fig. 3.1
