geo-FENNEL 360 LinerPoint HP User manual

BEDIENUNGSANLEITUNG
USER MANUAL
www.geo-fennel.de
DE | EN
360°LinerPoint HP

2
ASehr geehrter Kunde,
vielen Dank für das Vertrauen, das Sie uns
beim Erwerb Ihres neuen geo-FENNEL-Gerä-
tes entgegengebracht haben.
Diese Anleitung wird Ihnen helfen, das Ge-
rät sachgemäß zu bedienen. Bitte lesen Sie
insbesondere die Sicherheitshinweise vor
der Inbetriebnahme aufmerksam durch.
Nur ein sachgerechter Gebrauch gewähr-
leitstet einen langen und zuverlässigen
Betrieb.
geo-FENNEL
Presicion by tradition.
Dear customer,
Thank you for your confidence in us having
purchased a geo-FENNEL instrument.
This manual will help you to operate the
instrument appropriately. Please read the
manual carefully - particularly the safety
instructions.
A proper use only guarantees a longtime and
reliable operation.
geo-FENNEL
Precision by tradition.
A
A
A
B
C
C
C
Inhaltsverzeichnis / Table of Contents
1. Lieferumfang / Parts Included
2. Technische Daten / Technical Specifications
3. Bedienfeld / Keypad
5. Bedienung / Operation of Instrument
6. Sicherheitshinweise / Safety Instructions
7. Garantieerklärung / Warranty
8. Haftungserklärung / Exceptions from Responsibility
LIEFERUMFANG
• Linienlaser 360°LinerPoint HP
• Wand-/Stativkonsole
• magnetische Zieltafel
• Laserbrille
• Batteriefach für Alkalinebatterien
• Batterien
• Tasche
• Bedienungsanleitung
KIT CONSISTS OF
• line laser 360°LinerPoint HP
• wall / tripod bracket
• magnetic target
• laser glasses
• battery case for alkaline batteries
• batteries
• padded bag
• user manual

3
A
FUNKTIONEN
• 360° Horizontallinie
• 4 Laserpunkte im rechten Winkel zuein-
ander
• Einsatz mit Empfänger (optional) zur
Verlängerung des Arbeitsbereiches auf
bis zu 60 m
• Abschaltung der Selbstnivellierfunktion
für Manuelleinsatz
• optischer und akustischer Alarm, wenn
außerhalb des Selbstnivellierbereiches
BATTERIEN EINLEGEN
Verschlussschraube des Batteriefachs
aufschrauben und 4 x AA Alkalinebatterien
einlegen (Polarität beachten). Batteriefach
wieder schließen. Das Gerät ist nun
betriebsbereit. Wenn die Batterie-LED der
Tastatur zu blinken beginnt, müssen die
Batterien ersetzt werden.
FEATURES
• 360° horizontal line
• 4 laser dots at 90° to each other
• Use with receiver (optional) to extend
the working range up to 60 m
• Self-leveling function can be switched
off for manual use
• audible and visual alarm when out of
level
BATTERIES
Loosen locking screw and open battery
compartment. Put in 4 x AA Alkaline
batteries (take care to correct polarity).
Close battery compartment and tighten
locking screw. The instrument is ready for
use. If the battery status indicator flashes
the batteries have to be replaced.
±5°
±3 mm / 10 m
20 m
60 m
4 AA Alkaline
8 h
IP 54
635 nm
2
-10°C - +40°C
95 x 130 mm
TECHNISCHE DATEN
Selbstnivellierbereich
Genauigkeit
Arbeitsbereich
ohne Empfänger
mit Empfänger (optional)
Stromversorgung
Betriebsdauer
Staub-/Wasserschutz
Laserdiode
Laserklasse
Temperaturbereich
Abmessungen
TECHNICAL SPECIFICATIONS
self-leveling range
accuracy
working range
w/o receiver
with receiver (optional)
power supply
operating time
dust / water protection
laser diode
laser class
temperature range
dimensions

4

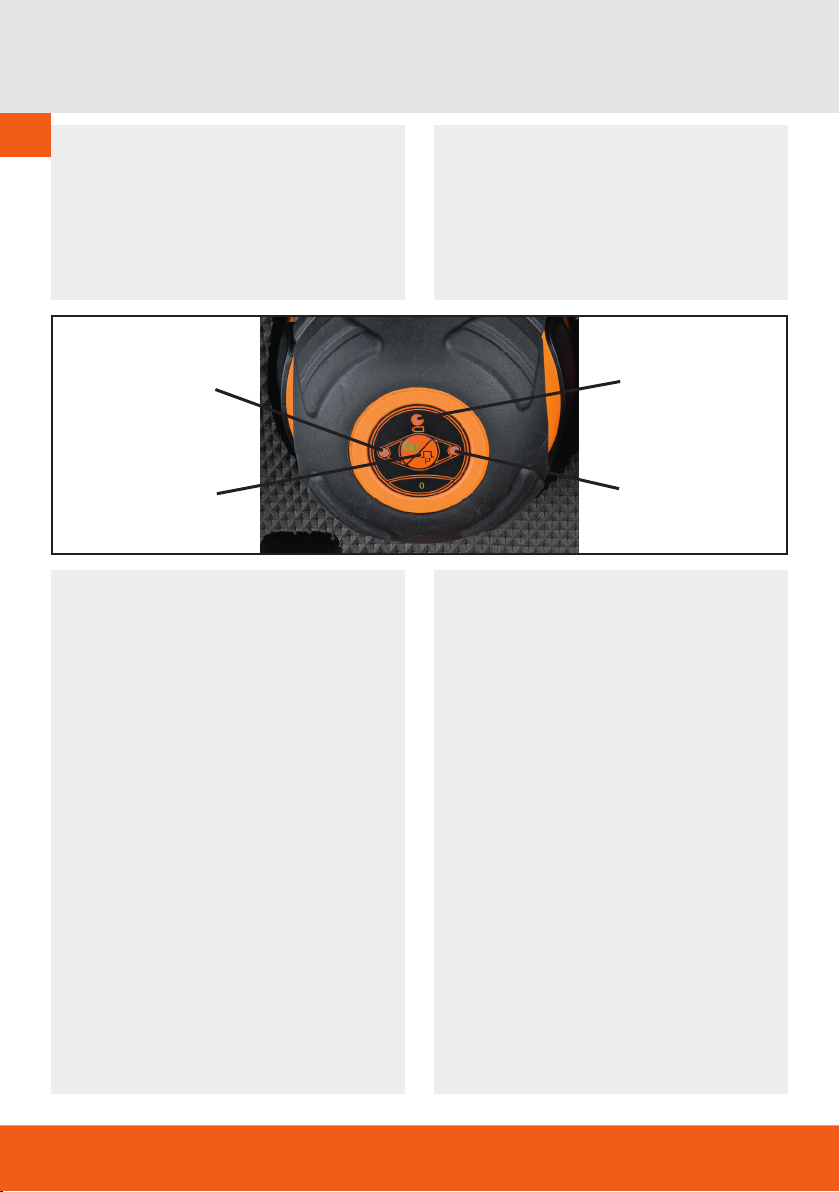

ABEDIENFELD
1. AN/AUS-LED
2. LED AN/AUS Pulsfunktion (Empfänger-
betrieb)
3. Kombitaste MANUELL-Funktion und
Pulsfunktion
4. MANUELL-LED
KEYPAD
1. ON/OFF LED
2. LED ON/OFF pulse function (receiving
mode)
3. Combined button MANUAL function
and pulse function
4. MANUAL LED
BEDIENUNG
Gerät aufstellen
1. Auf dem Fußboden
oder
2. Auf ein Stativ mit 1/4“- oder 5/8“-Ge-
winde aufschrauben
oder
3. Mitgelieferte Halterung als Wandhal-
terung mit dem Laser verbinden und
dann mit den Löchern an Schrauben
aufhängen
oder
4. Mitgelieferte Halterung als Wandhalte-
rung mit dem Laser verbinden und mit
den Magneten an einer magnetischen
Oberfläche befestigen
oder
5. Mit der Riemenhalterung der mitge-
lieferten Halterung an einer Säule
befestigen
OPERATION
Set up laser
1. On the floor
or
2. On a tripod with a 1/4“ or 5/8 thread
or
3. Fix bracket supplied with as a wall
mount and set up laser with screws on
a wall
or
4. Fix the magnet of the wall mount on a
magnetic surface
or
5. Fix on a column by means of the fixing
strap.
1
23
4

5
B
EINSCHALTEN
AN/AUS-Knopf in Position ON drehen. Das
Gerät ist nun betriebsbereit (Bedienfeld
ist erleuchtet). Steht das Gerät zu schräg
(außerhalb des Selbstnivellierbereiches),
ertönt ein akustisches Warnsignal.
Eingeschaltete Laserlinien blinken als
zusätzliche Warnung.
Zum Ausschalten AN/AUS-Knopf wieder
in Position OFF drehen. Das Gerät ist nun
ausgeschaltet, und der Kompensator wird
blockiert, um Beschädigungen des Gerätes
während des Transportes zu vermeiden.
MERKE:
Bevor das Gerät in den Koffer gepackt
wird, AN/AUS-Knopf immer in Position OFF
stellen! Ein akustisches Warnsignal ertönt,
wenn dies einmal übersehen wurde.
SWITCH ON
Switch instrument on by turning ON/OFF
knob in position ON. Instrument is now
ready for use (keypad is illuminated). An
audible and optical (blinking lines) alarm
indicates if the instrument was set up
outside of compensator range. Set up
instrument on a more even surface.
To switch instrument off turn ON/OFF
knob back to OFF position. Instrument is
now switched off and the compensator is
blocked to avoid damages during transport.
NOTE:
During transport ON/OFF knob
(compensator lock) must be set to OFF.
Disregard may lead to damages of the
compensator.

6
BMANUELL-FUNKTION /
PULS-FUNKTION
Wenn das Gerät sich in OFF-Position befin-
det, Taste (3) einmal drücken, um die MA-
NUELL-Funktion einzuschalten; die AN/AUS-
LED leuchtet, die MANUELL-LED blinkt, die
Laserlinien sind eingeschaltet. Nun kann das
Gerät auch schräg eingesetzt werden; der
Kompensatoralarm ist ausgeschaltet.
Taste (3) ein zweites Mal drücken, um den
Empfängerbetrieb einzuschalten; die Puls-
LED leuchtet, die Laserlinien werden schwä-
cher. Empfängerbetrieb in der MANUELL-
Funktion ebenfalls möglich.
Taste (3) ein drittes Mal drücken, um alle
aktiven Funktionen komplett auszuschalten
(MANUELL-Funktion aus, Empfängerbetrieb
aus, Gerät aus).
Wenn das Gerät sich in ON-Position be-
findet, Taste (3) einmal drücken, um den
Empfängerbetrieb einzuschalten, Taste (3)
erneut drücken, um ihn wieder auszuschal-
ten.
MANUAL FUNCTION /
PULSE FUNCTION
If the instrument is in OFF position press
button (3) once to enter into MANUAL
function; ON/OFF LED and MANUAL LED
are illuminated, all laser lines are on. Now
the instrument can be used in slope mode,
compensator alarm is off.
Press button (3) a second time to switch on
receiving mode; pulse LED is illuminated,
laser lines are weaker.
Receiving mode in MANUAL function also
possible.
Press button (3) a third time to deactivate
all active functions (MANUAL function,
receiving mode, instrument off).
If the instrument is in ON position press
button (3) to switch on receiving mode,
press button (3) again to switch it off.
EMPFÄNGERBETRIEB (OPTIONAL)
Der 360° LinerPoint HP kann zur Verlänge-
rung des Arbeitsbereiches oder bei Einsatz
unter ungünstigen Lichtverhältnissen mit
dem Empfänger FR 55-M eingesetzt wer-
den. Der Empfänger ist optional erhältlich.
Merke:
Bei Benutzung der Pulsfunktion leuchten die
Laserlinien etwas schwächer als normal.
USE WITH RECEIVER (OPTIONAL)
To extend the working range of the laser or
at unfavourable light conditions
360° LinerPoint HP can be used with the
receiver FR 55-M. Receiver FR 55-M is
optional.
Note:
When using pulse function laser lines will be
a little bit weaker than usual.

7
B
UMSTÄNDE, DIE DAS MESSERGEBNIS
VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikschei-
ben; verschmutzte Laseraustrittsfenster;
Sturz oder starker Stoß. Bitte Genauigkeit
überprüfen.
Große Temperaturveränderungen: Wenn das
Gerät aus warmer Umgebung in eine kalte
oder umgekehrt gebracht wird, vor Benut-
zung einige Minuten warten.
SPECIFIC REASONS FOR ERRONEOUS
MEASURING RESULTS
Measurements through glass or plastic win-
dows; dirty laser emitting windows; after
instrument has been dropped or hit. Please
check accuracy.
Large fluctuation of temperature: If instru-
ment will be used in cold areas after it has
been stored in warm areas (or the other
way around) please wait some minutes
before carrying out measurements.
PRÜFUNG DER GENAUIGKEIT
Gerät ca. 5 m von der Wand entfernt auf-
stellen und einschalten. Selbstnivellierung
abwarten, dann Laserlinie A an der Wand
markieren. Gerät in 90°-Schritten drehen
und die Punkte B, C und D markieren.
Abstand zwischen den Punkten A, B, C und
Dmessen.WenndergrößteAbstand≤2
mm, muss das Gerät justiert werden. Wen-
den Sie sich an Ihren Kundendienst.

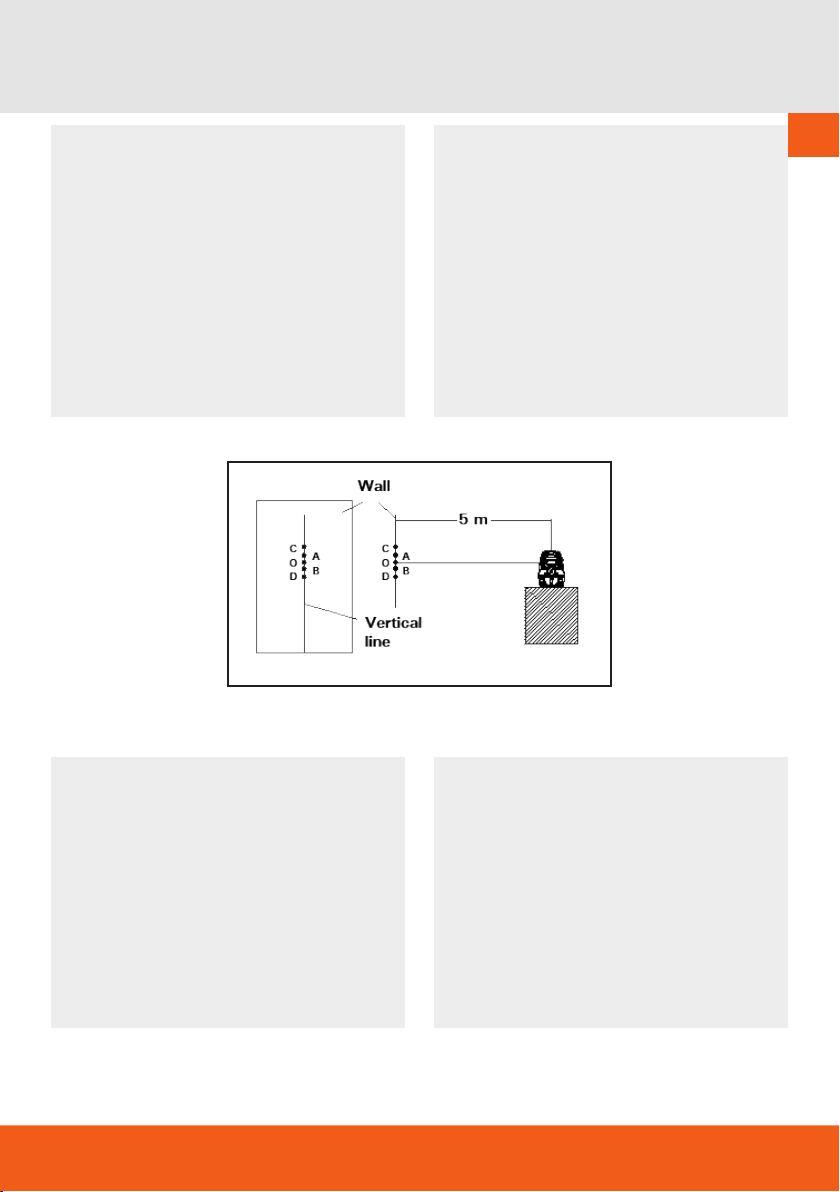

ACCURACY CHECK
Set up instrument about 5 m from a wall.
Switch instrument on and wait until self-
leveling procedure is completed. Mark
laser line A on the wall. Turn instrument
by 90° and mark laser lines B, C and D on
the wall. Measure distance between points
A, B, C and C. If largest distance between
twopointsis≤2mminstrumentmustbe
adjusted. Please contact your local dealer.

8
C
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behan-
deln.
Nach Benutzung mit weichem Tuch reinigen
(ggfs. Tuch in etwas Wasser tränken).
Wenn das Gerät feucht war, sorgsam
trocknen. Erst in den Koffer oder die Tasche
packen, wenn es absolut trocken ist.
Transport nur in Originalbehälter oder
-tasche.
WICHTIG: Bevor das Gerät in den Behälter
gepackt wird, muss der Fuß immer in Po-
sition „OFF“ stehen! (Somit ist der Kom-
pensator blockiert und gegen Beschädigung
geschützt).
BESTIMMUNGSGEMÄSSE
VERWENDUNG
Das Gerät sendet einen sichtbaren Laser-
strahl aus, um z.B. folgende Messaufgaben
durchzuführen: Ermittlung von Höhen, Aus-
richtung von horizontalen Ebenen.
INTENDED USE OF INSTRUMENT
The instrument emits a visible laser beam in
order to carry out the following measuring
tasks (depending on instrument): Setting up
heights, horizontal planes.
CARE AND CLEANING
Handle measuring instruments with care.
Clean with soft cloth only after any use. If
necessary damp cloth with some water.
If instrument is wet clean and dry it careful-
ly. Pack it up only if it is perfectly dry.
Transport in original container / case only.
NOTE: During transport the base must be
set to position „OFF“. Disregard may lead to
damage of compensator.
ELEKTROMAGNETISCHE VERTRÄGLICH-
KEIT
Es kann nicht generell ausgeschlossen
werden, dass das Gerät andere Geräte stört
(z.B. Navigationseinrichtungen);
durch andere Geräte gestört wird (z.B. elek-
tromagnetische Strahlung bei erhöhter Feld-
stärke z.B. in der unmittelbaren Nähe von
Industrieanlagen oder Rundfunksendern).
ELECTROMAGNETIC ACCEPTABILITY
(EMC)
It cannot be completely excluded that this
instrument will disturb other instruments
(e.g. navigation systems);
will be disturbed by other instruments (e.g.
intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).

9
C
WARN- UND SICHERHEITSHINWEISE
• Richten Sie sich nach den Anweisun-
gen derBedienungsanleitung.
• Anleitung vor Benutzung des Gerätes
lesen.
• Blicken Sie niemals in den Laserstrahl,
auch nicht mit optischen Instrumenten.
Es besteht die Gefahr von Augenschä-
den.
• Laserstrahl nicht auf Personen richten.
• Die Laserebene soll sich über der Au-
genhöhe von Personen befinden.
• Niemals das Gehäuse öffnen. Reparatu-
ren nur vom autorisierten Fachhändler
durchführen lassen
• Keine Warn- oder Sicherheitshinweise
entfernen
• Lasergerät nicht in Kinderhände gelan-
gen lassen.Gerät nicht in explosionsge-
fährdeter Umgebung betreiben.
• Diese Gebrauchsanleitung ist aufzu-
bewahren und bei Weitergabe der
Lasereinrichtung mitzugeben.
SAFETY INSTRUCTIONS
• Follow up instructions given in user
manual.
• Do not stare into beam. Laser beam
can lead to eye injury. A direct look
into the beam (even from greater dis-
tance) can cause damage to your eyes.
Do not aim laser beam at persons or
animals.
• The laser plane should be set up above
eye level of persons.
• Use instrument for measuring jobs
only.
• Do not open instrument housing. Re-
pairs should be carried out by autho-
rized workshops only. Please contact
your local dealer.
• Do not remove warning labels or safety
instructions.
• Keep instrument away from children.
• Do not use instrument in explosive
environment.
• The user manual must always be kept
with the instrument.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheits-
klasse 2 gemäß der Norm DIN IEC 60825-
1:2008-5.
Das Gerät darf ohne weitere Sicherheits-
maßnahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzeitigem
Hineinsehen in den Laserstrahl durch den
Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut
sichtbar am Gerät angebracht.
LASER CLASSIFICATION
The instrument is a laser class 2 laser pro-
duct according to DIN IEC 60825-1:2008-5.
It is allowed to use unit without further
safety precautions.
Eye protection is normally secured by aver-
sion responses and the blink reflex.
The laser instrument is marked with class 2
warning labels.

10
C
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre,
beginnend mit dem Verkaufsdatum. Die
Garantie erstreckt sich nur auf Mängel wie
Material-oder Herstellungsfehler, sowie die
Nichterfüllung zugesicherter Eigenschaften.
Ein Garantieanspruch besteht nur bei be-
stimmungsgemäßer Verwendung. Mechani-
scher Verschleiß und äußerliche Zerstörung
durch Gewaltanwendung und Sturz unter-
liegen nicht der Garantie. Der Garantiean-
spruch erlischt, wenn das Gehäuse geöffnet
wurde. Der Hersteller behält sich vor, im
Garantiefall die schadhaften Teile instand zu
setzen bzw. das Gerät gegen ein gleiches
oder ähnliches (mit gleichen technischen
Daten) auszutauschen. Ebenso gilt das Aus-
laufen der Batterie nicht als Garantiefall.
WARRANTY
This product is warranted by the manufac-
turer to the original purchaser to be free
from defects in material and workmanship
under normal use for a period of two (2)
years from the date of purchase. During
the warranty period, and upon proof of
purchase, the product will be repaired or
replaced (with the same or similar model at
manufacturers option), without charge for
either parts or labour. In case of a defect
please contact the dealer where you origi-
nally purchased this product. The warranty
will not apply to this product if it has been
misused, abused or altered. Without limiting
the foregoing, leakage of the battery, ben-
ding or dropping the unit are presumed to
be defects resulting from misuse or abuse.
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den
Normen EN 61010-1:2001 + Korr. 1 + 2,
IEC 60825-1:2008-05.
CE-CONFORMITY
Instrument has CE-mark according to EN
61010-1:2001 + corr. 1 + 2, IEC 60825-
1:2008-05.

11
C
HAFTUNGSAUSSCHLUSS
Der Benutzer dieses Produktes ist ange-
halten, sich exakt an die Anweisungen der
Bedienungsanleitung zu halten. Alle Geräte
sind vor der Auslieferung genauestens
überprüft worden. Der Anwender sollte sich
trotzdem vor jeder Anwendung von der
Genauigkeit des Gerätes überzeugen.
Der Hersteller und sein Vertreter haften
nicht für fehlerhafte oder absichtlich falsche
Verwendung sowie daraus eventuell resul-
tierende Folgeschäden und entgangenen
Gewinn.
Der Hersteller und sein Vertreter haften
nicht für Folgeschäden und entgangenen
Gewinn durch Naturkatastrophen wie z.B.
Erdbeben, Sturm, Flut, usw. sowie Feuer,
Unfall, Eingriffe durch Dritte oder einer
Verwendung außerhalb der üblichen Einsatz-
bereiche.
Der Hersteller und sein Vertreter haften
nicht für Schäden und entgangenen Gewinn
durch geänderte oder verlorene Daten, Un-
terbrechung des Geschäftsbetriebes usw.,
die durch das Produkt oder die nicht mögli-
che Verwendung des Produktes verursacht
wurden.
Der Hersteller und sein Vertreter haften
nicht für Schäden und entgangenen Gewinn
resultierend aus einer nicht anleitungsgemä-
ßen Bedienung.
Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch unsachgemäße
Verwendung oder in Verbindung mit Produk-
ten anderer Hersteller verursacht wurden.
EXCEPTIONS FROM RESPONSIBILITY
The user of this product is expected to
follow the instructions given in operators’
manual. Although all instruments left our
warehouse in perfect condition and ad-
justment the user is expected to carry out
periodic checks of the product’s accuracy
and general performance.
The manufacturer, or its representatives, as-
sumes no responsibility of results of a faulty
or intentional usage or misuse including any
direct, indirect, consequential damage, and
loss of profits. The manufacturer, or its re-
presentatives, assumes no responsibility for
consequential damage, and loss of profits
by any disaster (earthquake, storm, flood
etc.), fire, accident, or an act of a third
party and/or a usage in other than usual
conditions.
The manufacturer, or its representatives,
assumes no responsibility for any damage,
and loss of profits due to a change of data,
loss of data and interruption of business
etc., caused by using the product or an
unusable product.The manufacturer, or its
representatives, assumes no responsibility
for any damage, and loss of profits caused
by usage other than explained in the user
manual.
The manufacturer, or its representatives,
assumes no responsibility for damage
caused by wrong movement or action due
to connecting with other products.

geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 / 49 21 45
Fax +49 561 / 49 72 34
[email protected]
www.geo-fennel.de
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
Precision by tradition.
03/2012
