geo-FENNEL Selection PRO Series User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.com
DE | EN | FR
FLG 66-Xtreme GREEN SP

2
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen
geo-FENNEL-Gerätes der „Selection Pro“-Reihe entgegengebracht haben. Dieses
hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und quali-
tätsgeprüft. Im Vergleich zur bisher anerkannten guten Qualität unserer Produkte
zeichnet sich die „Selection Pro“-Reihe u.a. nun auch durch eine noch bessere
Sichtbarkeit der Laserlinien aus.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen.
Bitte lesen Sie insbesondere auch die Sicherheitshinweise vor der Inbetriebnah-
me aufmerksam durch. Nur ein sachgerechter Gebrauch gewährleistet einen
langen und zuverlässigen Betrieb.
geo-FENNEL
Presicion by tradition.
Inhaltsverzeichnis
1. Lieferumfang A
2. Bedienelemente B
3. Bedienfeld C
4. Stromversorgung D
5. Gerät aufstellen E
6. Gerät einschalten F
7. Sicherheitshinweise G

3
DE
Technische Daten
Selbstnivellierbereich ± 2°
Nivelliergenauigkeit ± 2 mm / 10 m
Arbeitsbereich 40 m* (Radius)
Stromversorgung Li-Ion
Alkaline-Batterien (alternativ)
Betriebsdauer (alle Linien geschaltet) 16 Stunden (Li-Ion)
Staub- /Wasserschutz (Schutzklasse) IP 65
Laserklasse 2
Temperaturbereich 0°C bis +40°C
Gewicht (Gerät mit Batterien) 1,4 kg

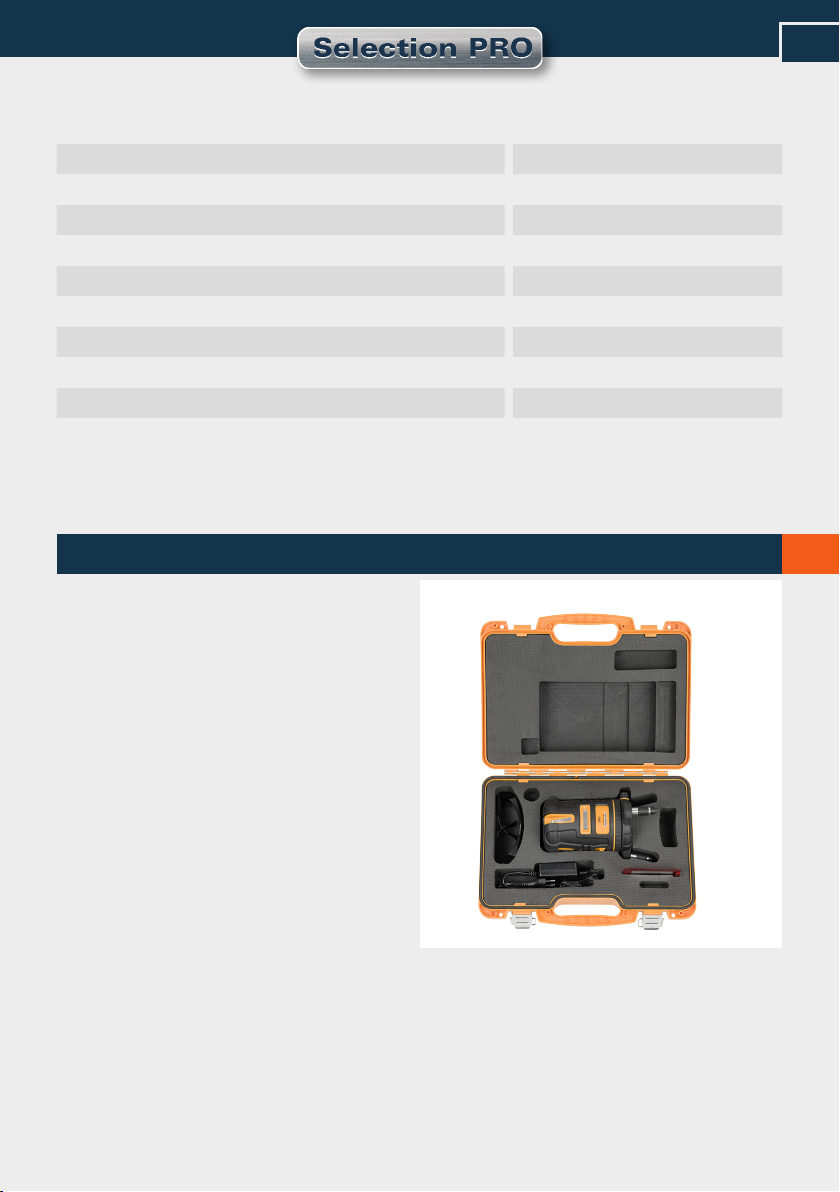

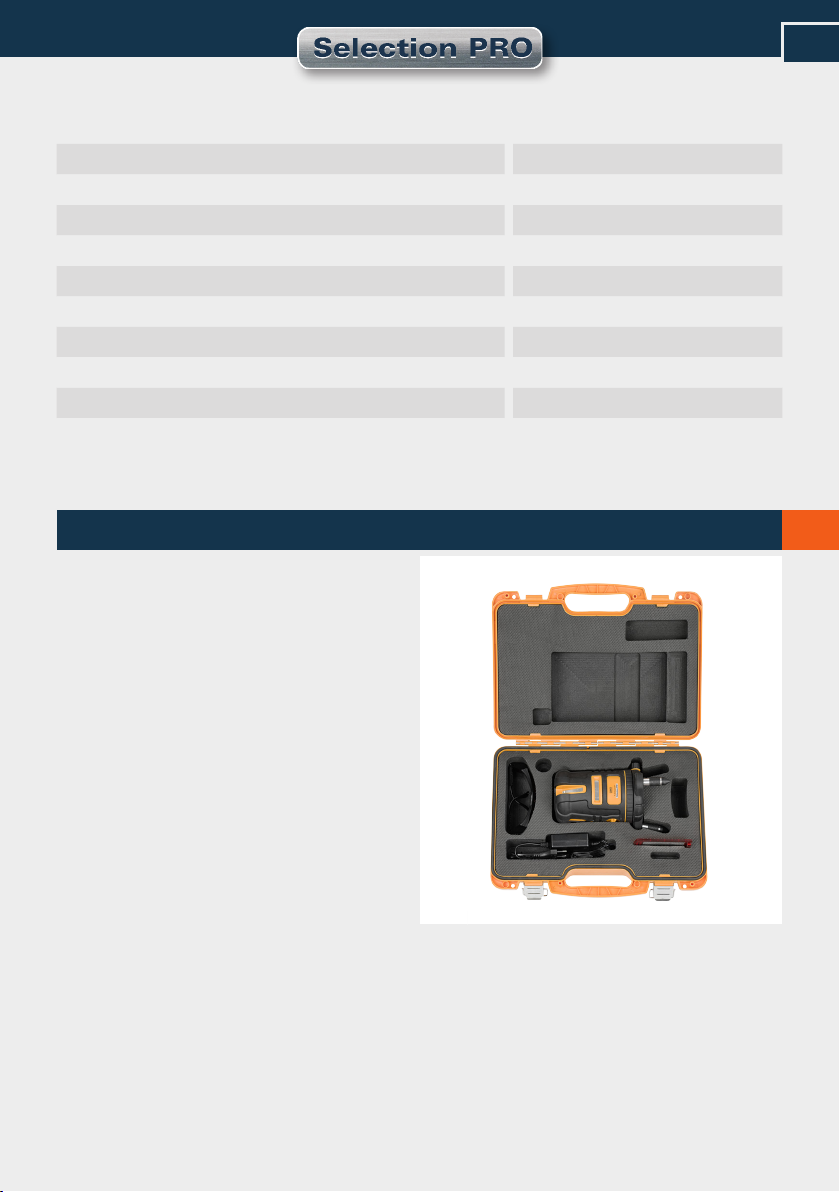

• FLG 66-Xtreme GREEN SP
• Magnetische Zieltafel grün
• Lasersichtbrille grün
• Li-Ion-Akku
• Ladegerät
• Batteriefach für Alkalinebatterien
• Kunststoffkoffer
• 5/8“-Stativadapter
• Bedienungsanleitung
A
LIEFERUMFANG
*abhängig von Lichtverhältnissen

4
DE
1. Dosenlibelle
2. Bedienfeld
3. AN-/AUS-Schalter und Transportsicherung
4. Laseraustrittsfenster
5. Seitenfeintrieb
6. Batteriefach
7. 5/8“-Anschluss für Stativ
8. justierbare Füße
BEDIENELEMENTE
B
3
7
1
2
4
6
8
5
4

5
DE

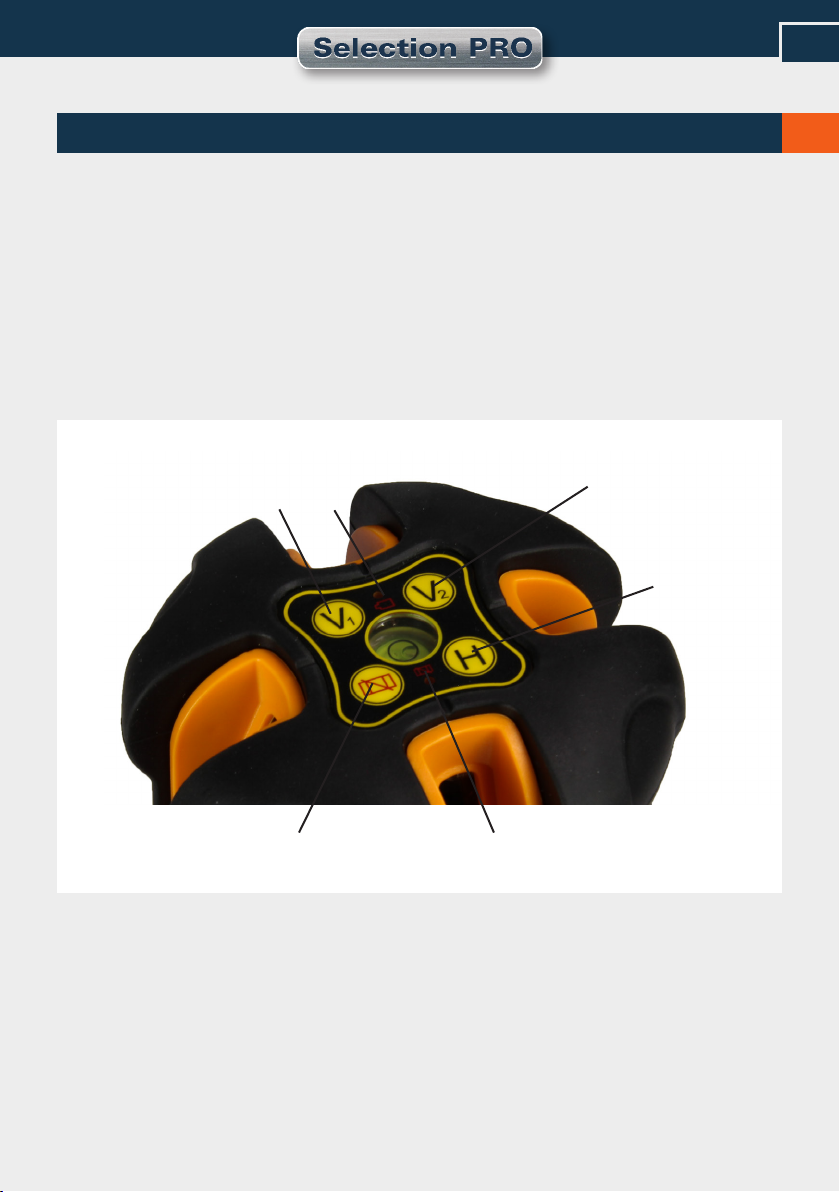

1. AN/AUS-LED Gerät
2. AN/AUS vertikale Laserlinie V1
3. AN/AUS vertikale Laserlinie V2
4. AN/AUS horizontale Laserlinie H
5. Manuell-LED
6. AN/AUS Manuell-Funktion
BEDIENFELD C
6
213
4
5

6
DE
Der Laser kann mit Li-Ion-Akku und alternativ mit handelsüblichen 4 x AA Alkaline-
batterien betrieben werden.
LI-ION-AKKU
Der Laser ist mit einem wiederaufladbaren Li-Ion-Akkupack ausgestattet. Akku-
pack in das Gerät einsetzen und mit Schraube des Batteriefachs verschließen.

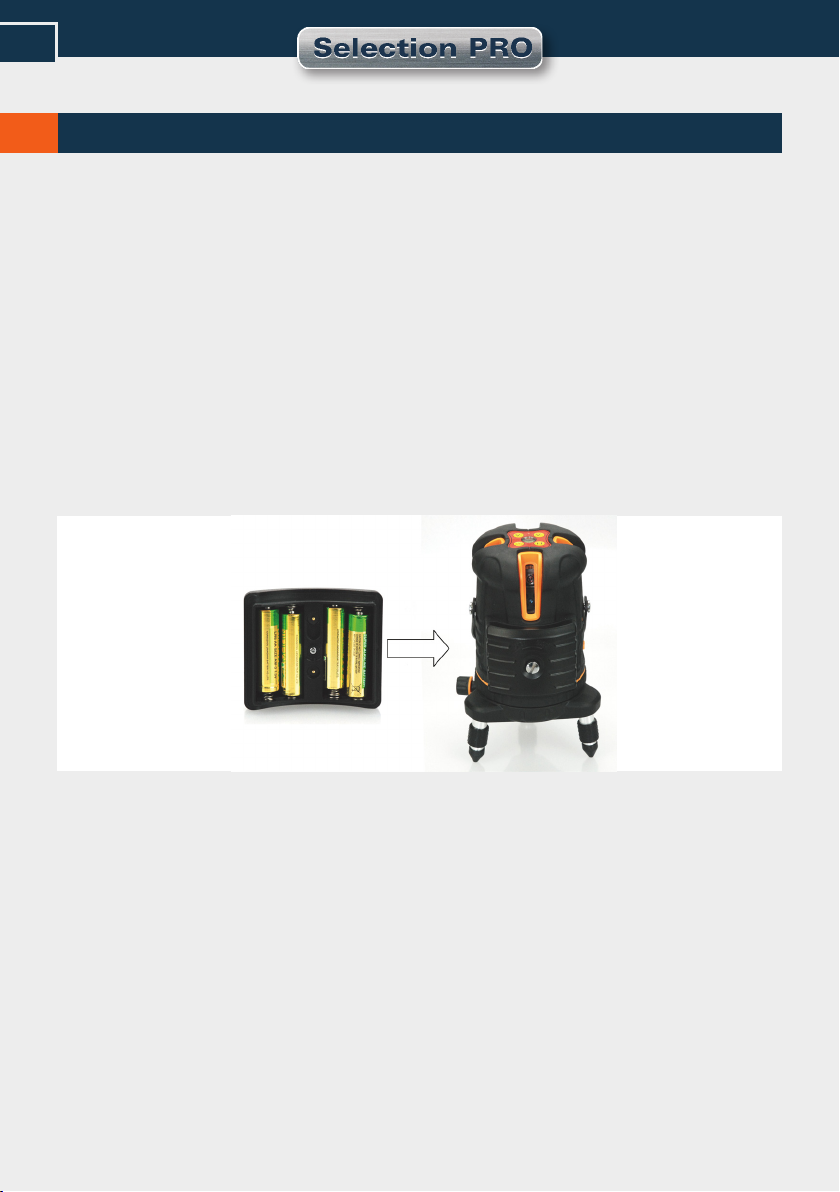

4 X AA ALKALINE-BATTERIEN
Der Laser kann alternativ mit Alkaline-Batterien betrieben werden.
Alkaline-Batterien in das dafür vorgesehene Fach einlegen (Polarität beachten),
das Fach in das Gerät einsetzen und Batteriefach verschließen.
STROMVERSORGUNG
D
LI-ION-AKKU LADEN
Ladegerät mit Netz und Ladebuchse am Gerät verbinden.
Der Ladezustand wird an der kleinen Lampe am Ladegerät angezeigt:
Rotes Licht zeigt an, dass der Akku geladen wird.
Grünes Licht zeigt an, dass der Akku voll geladen ist.
Der Akkupack kann auch außerhalb des Gerätes geladen werden.
Beachte:
Wenn die AN/AUS-LED am Gerät blinkt, muss der Akku geladen werden.

7
DE

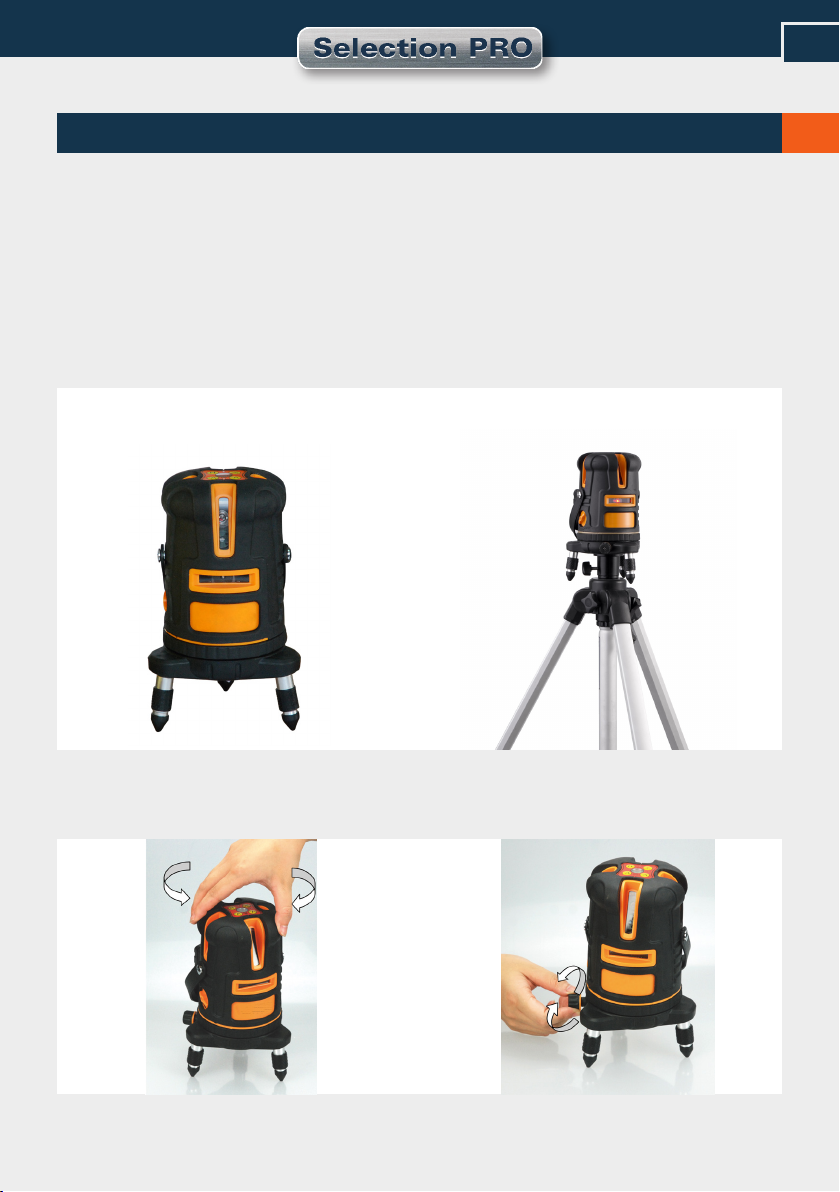

1. Auf Stativ: Gerät mit der 5/8“-Stativanzugsschraube eines handelsüblichen
Baustativs verbinden.
2. Auf dem Fußboden: Mit Bodenstativ (fest mit dem Gerät verbunden) aufstel-
len.
Gerät mit Hilfe der Dosenlibelle im Bedienfeld immer möglichst waagerecht auf-
stellen, damit die Selbstnivellierung des Gerätes einwandfrei arbeitet.
Feinjustierung durch justierbare Stativbeine vornehmen.
GERÄT AUFSTELLEN E
SEITENFEINTRIEB

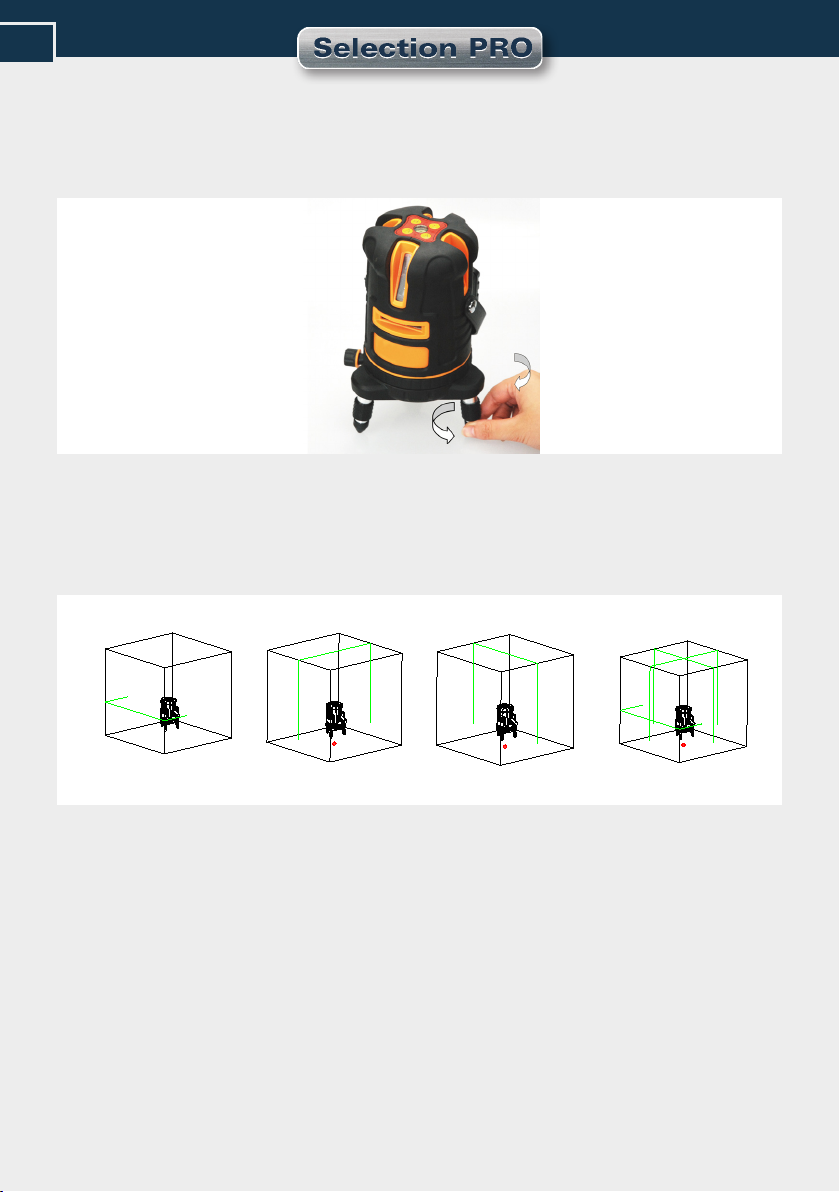

Das Gerät kann grob per Hand oder fein mit dem Seitenfeintrieb gedreht werden.

8
DE
HÖHENVERSTELLBARE FÜSSE
Gegebenenfalls Dosenlibelle des Bedienfeldes mit Hilfe der 3 höhenverstellbaren
Füße des Gerätefußes einspielen, damit die maximale Genauigkeit erreicht wird.
FOLGENDE LASERLINIEN KÖNNEN GESCHALTET WERDEN
H V1 V2 H V1 V2

9
DE
GERÄT EINSCHALTEN F
AN-/AUS-Schalter in Position „ON“ bringen. Das Gerät ist nun betriebsbereit (AN/
AUS-LED leuchtet). Steht das Gerät zu schräg (außerhalb des Selbstnivellierbe-
reiches), ertönt ein akustisches Warnsignal. Eingeschaltete Laserlinien blinken als
zusätzliche Warnung.
Zum Ausschalten AN-/AUS-Schalter wieder in Position „OFF“ stellen. Das Gerät
ist nun ausgeschaltet, und der Kompensator wird blockiert, um Beschädigungen
während desTransportes zu vermeiden.
Bevor das Gerät in den Koffer gepackt wird, AN-/AUS-Schalter immer in Position
„OFF“ stellen! Ein akustisches Warnsignal ertönt, wenn dies einmal übersehen
wurde.
MANUELLFUNKTION
Das Gerät ist ausgeschaltet (OFF-Zustand).
Taste MANUELLFUNKTION drücken, um die MANUELL-Funktion einzuschalten.
Die MANUELL-LED leuchtet. Nun können die gewünschten Laserlinien geschal-
tet und das Gerät in Schrägposition eingesetzt werden.

10
DE
PRÜFUNG DER NIVELLIERGENAUIGKEIT
Gerät in der Mitte zwischen zwei Wänden aufstellen, die ungefähr 5 m voneinander entfernt sind.
Laserkreuz auf Wand markieren. Gerät um 180° drehen und Laserkreuz markieren.
Gerät etwa 0,6 m von Wand A aufstellen und Markierungen, wie vorstehend beschrieben, wiederho-
len. Wenn die Differenz zwischen den ersten beiden Messungen (mit gleichen Zielweiten) und den
letzten beiden Messungen (mit unterschiedlichen Zielweiten) 3 mm nicht überschreitet, liegt Ihr Gerät
innerhalb der Toleranz.
Prüfung der Genauigkeit der horizontalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen und Laserkreuz an Wand markieren. Gerät drehen und Laserkreuz
ca. 2,5 m nach links schwenken und überprüfen, ob waagerechte Linie ± 2 mm auf der gleichen Höhe
mit dem markierten Kreuz liegt. Vorgang durch Schwenken des Gerätes nach rechts wiederholen.
Prüfung der Genauigkeit der vertikalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen. An dieser Wand ein Lot mit Schnur von ca. 2,5 m Länge befesti-
gen. Die vertikale Linie auf die Lotschnur richten. Die Genauigkeit liegt innerhalb derToleranz, wenn
die Abweichung der vertikalen Linie (von oben bis unten) nicht größer als ± 1,5 mm ist.
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker
Stoß. Bitte Genauigkeit überprüfen.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umge-
kehrt gebracht wird, vor Benutzung einige Minuten warten.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigati-
onseinrichtungen); durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter
Feldstärke z.B. in der unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern).
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichemTuch reinigen (ggfs.
Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder
die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
SICHERHEITSHINWEISE
G

11
DE
WARN- UND SICHERHEITSHINWEISE
• Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
• Anleitung vor Benutzung des Gerätes lesen.
• Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die
Gefahr von Augenschäden.
• Laserstrahl nicht auf Personen richten.
• Die Laserebene soll sich über der Augenhöhe von Personen befinden.
• Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.
• Keine Warn- oder Sicherheitshinweise entfernen.
• Lasergerät nicht in Kinderhände gelangen lassen.
• Gerät nicht in explosionsgefährdeter Umgebung betreiben.
• Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzuge-
ben.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014. Das Gerät
darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzei-
tigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht.
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61010-1:2001 + corr- 1+2, IEC 60825-1:2014.
Bitte unbedingt beachten:
Wenn Sie Geräte zur Reparatur / zur Justage an uns zurücksenden,
entnehmen Sie bitte unbedingt aus Sicherheitsgründen Akkus oder
Batterien aus dem Gerät!
Danke.
Das Messwerkzeug wird mit einem Warnschild in englischer Sprache ausgeliefert. Überkleben Sie
den englischen Text mit dem mitgelieferten Aufkleber in Ihrer Sprache.
LASERSTRAHLUNG
NICHT IN DEN
LASERSTRAHL BLICKEN
LASERKLASSE 2
Max. Ausgangsleistung
<1mW @ 515 - 530 nm
Laserklasse 2
DIN EN 60825-1:2014

12
DE
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt
sich nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter
Eigenschaften. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mecha-
nischer Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der
Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält
sich vor, im Garantiefall die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein gleiches oder
ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie
nicht als Garantiefall.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungs-
anleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der An-
wender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung
sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch
Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte
oder einer Verwendung außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geän-
derte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt
oder die nicht mögliche Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend
aus einer nicht anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung
oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

13
DE
NOTIZEN

14
EN
Dear customer,
Thank you for your confidence having purchased a geo-FENNEL instrument of
„Selection Pro“ series.This high-quality product was produced and tested with
due prudence.
Among others „Selection Pro“ is defined by even clearer visible lines which you
are originally used to from our standard range of instruments.
This manual will help you to operate the instrument appropriately. Please read
carefully - particularly the safety instructions. A proper use guarantees a longtime
and reliable operation.
geo-FENNEL
Precision by tradition.
Contents
1. Supplied with A
2. Operational elements B
3. Keypad C
4. Power supply D
5. Set up the instrument E
6. Power on the instrument F
7. Safety notes G

15
EN
Technical Specifications
Self-levelling range ± 2°
Levelling accuracy ± 2 mm / 10 m
Working range 40 m* (radius)
Power supply (all lines illuminated) Li-Ion
Alkaline batteries (altern.)
Operating time 16 hours (Li-Ion)
Dust / water protection IP 65
Laser class 2
Temperature range 0°C to +40°C
Weight (instrument with batteries) 1,4 kg
• FLG 66-Xtreme GREEN SP
• Magnetic target green
• Laser intensive glasses green
• Rechargeable Li-Ion battery
• Charger
• Case for Alkaline batteries
• Hard case
• 5/8“ tripod adapter
• User manual
A
SUPPLIED WITH
*depending on room illumination

16
EN
1. Circular bubble
2. Keypad
3. ON/OFF knob / transport lock
4. Laser emitting windows
5. Fine adjustment screw
6. Battery compartment
7. 5/8“ thread for tripod
8. Adjustable support leg
OPERATIONAL ELEMENTS
B
3
7
1
2
4
6
8
5
4

17
EN
1. ON/OFF LED instrument
2. ON/OFF vertical laser line V1
3. ON/OFF vertical laser line V2
4. ON/OFF horizontal laser line H
5. MANUAL LED
6. MANUAL function
C
KEYPAD
6
213
4
5

18
EN
Both the standard Li-Ion battery or 4 x AA Alkaline batteries can be used.
LI-ION BATTERY PACK
FLG 66-Xtreme GREEN SP comes with Li-Ion rechargeable battery pack. Mount
the rechargeable battery box and close the battery compartment with the battery
box screw.
4 X AA AKALINE BATTERIES
FLG 66-Xtreme GREEN SP can be used with Alkaline batteries alternatively.
Put in Alkaline batteries into Alkaline battery case (take care to polarity), put case
into the laser and lock the battery compartment.
POWER SUPPLY
CHARGE LI-ION BATTERY PACK
Connect the charger with the socket.
Red light at the charger indicates that batteries are being charged.
Green light at the charger indicates that batteries are fully charged.
The Li-Ion battery pack can be charged outside of the laser.
Note:
If the ON/OFF LED of the instrument flashes the battery must be charged.
D

19
EN
SET UPTHE INSTRUMENT E
1. On a tripod: Connect the laser the to 5/8“ retaining bolt of builder‘s tripod.
2. On the floor: Set up the laser on the floor tripod.
Set up the instrument as upright as possible by means of the circular vial of the
keypad to allow the self-levelling system to function within the range.
Fine adjustment with adjustable tripod legs.
FINE ADJUSTMENT SCREW
The laser can be rotated by hand or carefully by use of the tangent screw.

20
EN
HEIGHT ADJUSTABLE SUPPORT LEGS
If necessary centre the circular bubble of the keypad by means of height
adjustable support legs in order to reach maximum accuracy.
FOLLOWING LASER LINES CAN BE PROJECTED:
H V1 V2 H V1 V2
