geo-FENNEL FET 220K-L User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
FET 220K-L

2
DE
INHALTSVERZEICHNIS
1. Lieferumfang A
2. Stromversorgung B
3. Bedienfeld und Display C
4. Bedienung D
5. Sicherheitshinweise E
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-
gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Precision by tradition.
· Elektronischer Theodolit FET 220K-L
· Dreifuß
· Li-Ion-Akku
· Ladegerät
· Batteriefach für Alkalinebatterien
· Koffer
· Bedienungsanleitung
· Optional: Zentikokular für FET 220 / 220K-L
LIEFERUMFANG
A

3
DE
EIGENSCHAFTEN
· Beidseitig großes, gut ablesbares Display
· Laserlot zur einfachen Ausrichtung über dem Bodenpunkt
· Beleuchtung von Fernrohrgesichtsfeld und Display
· Horizontalkreis: Hold-Funktion, 0-Stellung an jeder beliebigen Position, Ablesung rechts- oder
linksläufig
· Vertikalkreis: Ablesung in gon / Grad / Prozent
· Zur Messung von horizontalen, vertikalen und Zenitwinkeln. Für den Einsatz im Hoch- / Tiefbau für
lotrechte Aufstellung von Schalungen, Fertigteilen oder Stützen.
· Hohe Bedienerfreundlichkeit: großes Display auf beiden Seiten mit gut ablesbaren Werten, ein
Laserlot zur bequemen Positionierung über dem Bodenpunkt uvm.
· Einfaches genaues Horizontieren in beiden Achsen X und Y ohne mühseliges Drehen des Instru-
mentes durch elektronische Basislibelle im Display
Fernrohrvergrößerung 30 x
Objektivdurchmesser 45 mm
Kürzeste Zielweite 1,5 m
Winkelmessung absoluter Encoder
Genauigkeit 2“ (0,6 mgon)
Kleinster Messwert 1“ (0,2 mgon)
Kompensator 2-Achkompensator
Messeinheiten 400 gon / 360°
Laserzielsucher fokussierbar
Laserklasse 2
Strahldurchmesser 6 mm / 100 m
Maximale Sichtbarkeit 180 m
Toleranz zur optischen Achse 5“
Laserlot / Toleranz ± 1,5 mm / 1,5 m
Laserklasse 2
Röhrenlibelle 30“ / 2 mm
Dosenlibelle 8‘ / 2 mm
Stromversorgung / Betriebsdauer 10 h / Li-Ion
Temperaturbereich -20°C bis +50°C
Staub- / Wasserschutz IP 54
Dreifuß abnehmbar
Gewicht 4,2 kg
TECHNISCHE DATEN

4
DE
STROMVERSORGUNG
B
AKKU LADEN
Batteriefach aus dem Gerät entnehmen und Ladegerät mit Batteriefach und Steckdose verbinden.
Die Ladekontrollleuchte am Ladegerät zeigt an:
· Permanentes ROTES Licht = Akku wird geladen.
· Permanentes GRÜNES Licht = Akku ist vollständig aufgeladen.
Vor der ersten Inbetriebnahme Akku vollständig aufladen.
Akku nach dem Ladevorgang wieder in das Gerät einsetzen.
Gerät ausschalten und Batterie- / Akkufach abnehmen.
Der Akku wird außerhalb des Gerätes mit dem Ladege-
rät aufgeladen und anschließend wieder an das Gehäuse
angeklickt.
Batteriebetrieb:
Batterien in das dafür vorgesehene Fach einlegen (Pola-
rität beachten) und in das Gerät einsetzen.
BATTERIEZUSTANDSANZEIGE
Voll geladen
Ausreichend geladen
Wenig Geladen
Batterie-/Akkutausch empfohlen
Batterie/Akku umgehend tauschen

5
DE
C
BEDIENFELD UND DISPLAY
1. Handgriff
2. Schraube Handgriff
3. Grobvisier
4. Vertikalklemme und Vertikalfeintrieb
5. Bedientastatur
6. Objektiv
7. Röhrenlibelle
8. Display
9. Fernrohrokular
10.Dreifuß
11. Fußschraube
12.Fokussierung
13.Batterie- / Akkufach
14.Horizontalklemme und Horizontalfeintrieb
15.Verriegelungshebel
GRUNDEINSTELLUNGEN DES GERÄTES BEI AUSLIEFERUNG
Kleinste Ablesung
Winkeleinheit
Automatische Abschaltung
Messmethode des Vertikalwinkels
Stehachskompensator
1“
DEG
AUS
0 im Zenit
EIN

6
DE
TASTENFUNKTIONEN
TASTE
0SET
R/L
HOLD
V/%
SFT + SFT
SFT + 0SET
SFT + R/L
SFT + REP
SFT + V/%
FUNKTION
Gerät ein- und ausschalten; dabei Taste gedrückt
halten, bis der Piepton ertönt
Nullsetzung Horizontalwinkel
Auswahl der Zählrichtung des Horizontalwinkels
(rechtsläufig / linksläufig)
Feststellung der Hz-Kreisablesung
Umschaltung von Höhenwinkel auf %
Umschaltung auf zweiteTastenfunktion mit SFT:
Anzeige der elektronischen Libelle
(schnell kurz drücken)
Laserlot ein- und ausschalten
Laserzielsucher ein- und ausschalten
Repetitionsweise Winkelmessung
Displaybeleuchtung ein- und ausschalten
SFT drücken, um die zweiteTastenfunktion
wieder zu verlassen.
ANZEIGEN IM DISPLAY
VT
n-6
HR
HL
T1
T2
CRN
SFT
%
REP
HLD
Vertikalwinkel
Anzahl der Wiederholungen (Repetitionen)
Horizontalwinkel, Zählrichtung rechtsläufig
Horizontalwinkel, Zählrichtung linksläufig
1. Richtung
2. Richtung
Stehachskompensator AN (1 Achse oder 2 Achsen)
Funktionstaste (Auswahl 2. Tastenbelegung)
Vertikalwinkel in %
Status repetitionsweise Winkelmessung
HOLD = Wert halten
Wenn nach Aktivierung der automatischen Kompensierung im Display „TILT“
angezeigt ist, wurde das Gerät außerhalb des Kompensationsbereiches
aufgestellt -> Gerät horizontieren.

7
DE
VORBEREITUNG ZUR MESSUNG
· Stativ
Stativbeine auf gewünschte Höhe ausziehen und festklemmen. Stativ sicher aufstellen.
· Instrument auf dem Stativ befestigen
Instrument vorsichtig auf das Stativ setzen. Die Stativanzugsschraube (mit 5/8“-Gewinde) ein-
schrauben, bis das Instrument sicher befestigt ist.
· Libellen einspielen
Gerät einschalten; es erscheint nach dem Piepton automatisch die elektronische Libelle im Display.
Zunächst die Dosenlibelle und anschließend die Röhrenlibelle einspielen. Die Röhrenlibelle nachstel-
len, bis sie bei Drehung des Theodolit-Oberteils in allen Lagen den Umschlag hält.
Nach dem Einspielen der Libellen SFT drücken, um Anzeige zu verlassen.
Anvisierung des Bodenpunktes
· Der Bodenpunkt wird mit Hilfe des Laserlots markiert.
BEDIENUNG D
EINSCHALTEN
· An/Aus-Knopf ca. 1 Sek. gedrückt halten.
· Ein Piepton ertönt, und die elektronische Libelle wird im Display
angezeigt. Nach dem Einspielen beider Richtungen X/Y
SFT drücken, um diese Anzeige zu verlassen.
Nun ist das Gerät betriebsbereit.
· Die V-Kreis-Anzeige wechselt auf den aktuellen Wert.
· Durch Drücken des Knopfes V/% kann die Vertikalkreis-
anzeige von Höhenwinkel auf Prozent umgestellt werden.
STEHACHSKOMPENSATOR (NEIGUNGSKORREKTUR FÜR VERTIKALWINKEL)
Wenn der Kompensator aktiviert ist (Anzeige CRM im Display), werden geringe Restneigungen
des Instrumentes im angezeigten Vertikalwinkel automatisch korrigiert. Wenn das Instrument
zu stark geneigt ist (außerhalb des Kompensationsbereiches), wird dies im Display mit TILT angezeigt.
In diesem Fall das Gerät genauer horizontieren (die Libellen exakter einspielen).

8
DE
PARAMETER SETZEN
0SET gedrückt halten und Gerät einschalten
- >Displayanzeige = Parameter 1 (mit bisher gewählter Einstellung)
Parametereinstellung
1. mit R/L (OFF / 1-AX / 2-AX) Achskorrektur festlegen
Mit 0SET Parameter 2 anwählen
2. mit R/L (OFF / ON) Winkelwert Zenit verändern (Koordinatensystem um 90° drehen)
Mit 0SET Parameter 3 anwählen
3. mit R/L (OFF / ON) automatische Abschaltung nach 20 Min. ein-/ausschalten
Mit 0SET Parameter 4 anwählen
4. mit R/L (1“ / 5“ / 10“) Mindestwinkelmessung festlegen
Mit 0SET Parameter 5 anwählen
5. mit R/L (OFF = DEG / ON = GON) festlegen
Mit SFT Einstellungen bestätigen und Funktion beenden.
NULLSETZUNG DES HORIZONTALKREISES (0SET)
· Ziel anvisieren
· 0SET drücken; der Wert des Hz-Winkels beginnt zu blinken.
· 0SET für 3 Sekunden gedrückt halten. Nun ist der Horizontalwinkel auf 0 gesetzt.
0SET lässt sich nur beim Hz-Winkel betätigen.
Der Hz-Winkel kann in jeder Position 0 gesetzt werden, außer wenn er festgehalten ist (HOLD ).
ELEKTRONISCHE V-KREIS-ANGLEICHUNG
· R/L gedrückt halten und Gerät mit einschalten.
· Displayanzeige: SETUP
· Anzeige F1
· 0-SET drücken
· Anzeige STEP 1 erste Lage (A)
· Abgleich über Kollimator mit 0-SET bestätigen
· Durchschlagen
· Anzeige STEP 2 zweite Lage (B)
· Abgleich über Kollimator mit 0-SET bestätigen

9
DE
UMSCHALTUNG ZÄHLRICHTUNG DES HORIZONTALKREISES (HR / LR)
Im Standardmodus ist die Zählrichtung des Horizontalwinkels rechtsläufig (Displayanzeige HR).
Durch Drücken der Taste R/L kann die Zählrichtung auf linksläufig umgestellt werden (Display-
anzeige HL).
Mit R/L kann nur der Horizontalkreis umgestellt werden.
R/L erneut drücken, um wieder von HL auf HR umzustellen.
FESTHALTEN DER HORIZONTALKREISABLESUNG
· HOLD drücken; der Wert der Horizontalkreisablesung beginnt zu blinken.
· HOLD 3 Sekunden gedrückt halten.
· Nun ist der Wert der Horizontalkreisablesung festgehalten, und der Wert hört auf zu blinken.
· HOLD erneut drücken, um die Funktion zu verlassen.
UMSCHALTUNG DES HÖHENWINKELS AUF PROZENT (%)
· V/% drücken, um die Vertikalkreisanzeige von Höhenwinkel auf Prozent umzustellen.
· Der maximale %-Wert beträgt 99,999 %. Bei Überschreibung erscheint ---,---- %.
WIEDERHOLUNG WINKELMESSUNG (REPETITIONSWEISE WINKELMESSUNG)
· SFT + REP drücken, um die Funktion zu starten.
· T1 blinkt im Display.
· Erstes Ziel anvisieren und 0SET drücken; die Horizontalkreisablesung wird auf 0 gestellt.
· T2 blinkt im Display.
· Zweites Ziel anvisieren und HOLD drücken; die zweite Displayzeile zeigt den Mittelwert der Horizon-
talkreisablesung an, die erste Displayzeile zeigt die Anzahl der Wiederholungsmessungen an.
· T1 blinkt im Display; nun können wieder das erste Ziel anvisiert und alle folgende Schritte für die
Wiederholungsmessung wie oben durchgeführt werden.
· SFT drücken, um diese Funktion zu verlassen

10
DE
DISTANZMESSUNG MIT DEM FADENKREUZ
Mit dem FET 220K-L können in Verbindung mit einer Teleskop-Nivellierlatte manuell Entfernungen
gemessen werden.
· Nivellierlatte auf Zielpunkt stellen.
· Mit dem Fernrohr des Gerätes die Nivellierlatte anvi-
sieren.
· Den Wert des Abschnitts „d“ zwischen den beiden
kleinen horizontalen Distanzfäden mit 100 multi-
plizieren.
· Das Ergebnis „D“ entspricht der Entfernung vom
Instrumentenmittelpunkt bis zur Teleskop-Nivellierlatte
(D = d x 100).
AUTOMATISCHE ABSCHALTUNG
Die automatische Abschaltung des Gerätes erfolgt nach 20 Minuten ohne Tastenbedienung.
Aktivierung und Deaktivierung dieser Funktion erfolgen in dem Punkt PARAMETER SETZEN.
BELEUCHTUNG DES DISPLAYS
Bei Dunkelheit oder schlechten Lichtverhältnissen kann das Display beleuchtet werden.
SFT + V% drücken = Displaybeleuchtung ein- und aussschalten.
EINSATZ DES LASERS
Mit dem eingebauten Laserstrahl kann das Ziel anvisiert und markiert werden. Durch Fokussierung
kann der Laserpunkt angeglichen werden. Das Anzeichnen des Ziels kann also von nur einer Person
durchgeführt werden.
Der Laserstrahl ist gepulst und kann mit jedem geo-FENNEL-Empfänger für Rotationslaser verwendet
werden. Somit kann der FET 220K-L für alle Arbeiten, für die man einen Rotationslaser benötigen
würde, eingesetzt werden.
Der Laserpunkt hat im fokussierten Bereich (bei scharf gestelltem Bild) dem geringsten Durchmesser.
Mit Hilfe des Laserstrahls können alle Messaufgaben durchgeführt und dem Anwender visuell sicht-
bar gemacht werden.

11
DE

12
DE
SICHERHEITSHINWEISE
BESTIMMUNGSGEMÄSSE VERWENDUNG
Triangulierungen, Polygonierungen und Ingenieurvermessungen im Bauwesen sowie Katastervermes-
sung.
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs.
Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder
die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker
Stoß. Bitte Genauigkeit überprüfen.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt
gebracht wird, vor Benutzung einige Minuten warten.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationsein-
richtungen); durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstär-
ke z.B. in der unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern).
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 55022:2010, EN 55024:2010, EN
61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008.
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich
nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaf-
ten. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß
und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie. Der Garan-
tieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält sich vor, im Garantiefall
die schadhaftenTeile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit gleichen
technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht als Garantiefall.
E

13
DE
Laser
2
IEC 60825-1:2014
P ≤ 1 mW @ 635 - 670 nm
www.geo-fennel.de
GERMANY
WARN- UND SICHERHEITSHINWEISE
· Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
· Anleitung vor Benutzung des Gerätes lesen.
· Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die Gefahr
von Augenschäden.
· Laserstrahl nicht auf Personen richten.
· Die Laserebene soll sich über der Augenhöhe von Personen befinden.
· Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.
· Keine Warn- oder Sicherheitshinweise entfernen.
· Lasergerät nicht in Kinderhände gelangen lassen.
· Gerät nicht in explosionsgefährdeter Umgebung betreiben.
· Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

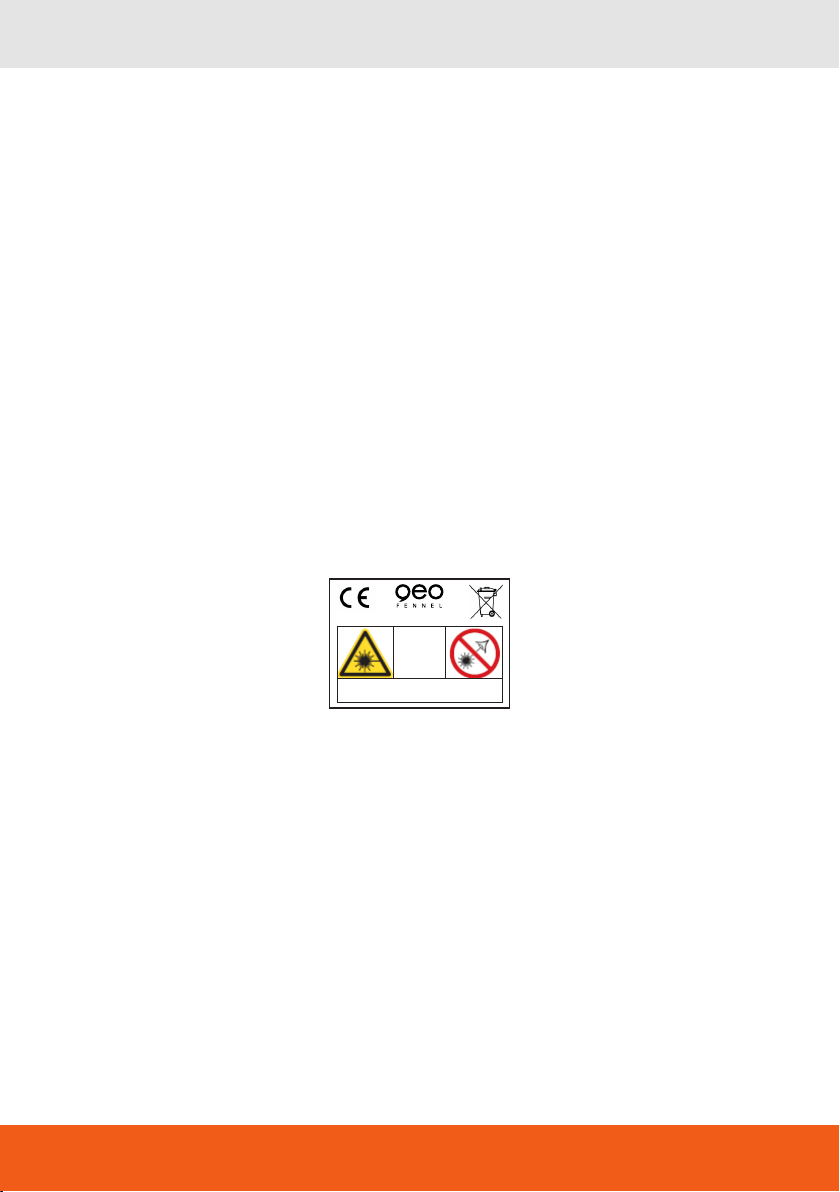

LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014.
Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex
geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsan-
leitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwen-
der sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung
sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch
Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte
oder einer Verwendung außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geän-
derte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt
oder die nicht mögliche Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend
aus einer nicht anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung
oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

14
EN
CONTENTS
1. Supplied with A
2. Power supply B
3. Keypad and functions C
4. Operation D
5. Safety notes E
Dear customer,
Thank you for your confidence in us having purchased a geo-FENNEL instrument.
This manual will help you to operate the instrument appropriately.
Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a
longtime and reliable operation.
geo-FENNEL
Precision by tradition.
SUPPLIED WITH
A
· Electronic Theodolite FET 220K-L
· Tribrach
· Li-Ion rechargeable battery
· Charger
· Battery case for alkaline batteries
· Container
· User manual
· Optional: 90° diagonal eyepiece FET 220 / 220K-L

15
EN
FEATURES
· 2 large easy-to-read LCDs
· Laser plummet for easy set up over the ground point
· Illumination of LCD and field of view
· Horizontal circle: Hold-Function, 0-set at any desired position, clockwise/anti-clockwise reading
· Vertical circle: reading in gon / degrees / percent
· For measuring horizontal, vertical and zenith angles. For use in engineering, civil engineering and
general construction.
· Particular attention has been paid to making the instruments user-friendly with a large easy-to-read
display at both sides and a laser plummet for precise positioning over a ground point.
· Easy levelling in both X and Y axes without tedious turning of the instrument thanks to the electronic
base level in the display.
Telescope magnification 30 x
Clear objective aperture 45 mm
Shortest focussing distance 1,5 m
Angle measurement incremental
Accuracy 2“ (0,6 mgon)
Shortest focussing distance 1“ (0,2 mgon)
Compensator 2-axis compensator
Measuring units 400 gon / 360°
Laser point finder focusable
Laser class 2
Beam diameter 6 mm / 100 m
Maximum visibility 180 m
Deviation 5“
Laser plummet / tolerance ± 1,5 mm / 1,5 m
Laser class 2
Plate level 30“ / 2 mm
Circular level 8‘ / 2 mm
Power supply / operating time 10 h / Li-Ion
Temperature range -20°C bis +50°C
Dust / water protection IP 54
Tribrach detachable
Weight 4,2 kg
TECHNICAL DATA

16
EN
POWER SUPPY
B
BATTERY STATUS INDICATION
Full power
Effective
Low power but still effective
Very low power, replace the alkaline battery / recharge the NiMH battery pack
The instrument will shortly power off automatically.
Replace the alkaline battery / recharge NiMH battery pack immediately
Power off the instrument and remove the Li-Ion battery
case. Charge the Li-Ion battery outside of the instrument
and insert it again when fully charged.
Operation with batteries:
Insert the batteries into the Alkaline battery case (take
care of correct polarity) and fix the battery case in the
battery compartment.
RECHARGE THE BATTERY
Remove the Li-Ion battery box from the instrument and insert the plug of the charger into the charging
socket of the battery box.
· RED LIGHT at the charger indicates that the batteries are being charged.
· GREEN LIGHT at charger indicates that the batteries have been fully charged.
Before first use of the instrument fully charge the rechargeable batteries.

17
EN
C
KEYPAD AND FUNCTIONS
1. Carrying handle
2. Handle locking screw
3. Optical sight
4. Vertical tangent screw and clamp
5. Keypad
6. Objective lens
7. Plate level
8. Display
9. Eyepiece
10.Tribrach
11. Footscrew
12.Focusing drive
13.Battery compartment
14.Horizontal tangent screw and clamp
15.Tribrach clamp
FACTORY SETTINGS
Minimum reading
Unit of angle measurement
Automatic shut-off
Vertical angle measuring mode
Automatic compensation
1“
DEG
OFF
ZENITH ANGLE
ON

18
EN
FUNCTIONS OF BUTTONS
BUTTON
0SET
R/L
HOLD
V/%
SFT + SFT
SFT + 0SET
SFT + R/L
SFT + REP
SFT + V/%
FUNCTION
Power ON/OFF the unit; keep the button
pressed until a beep sounds
0SET of the horizontal angle
Left/right horizontal angle measurement
HOLD the horizontal angle
Vertical angle / percent display
Switch to the second button function with SFT:
Display of the electronic vial
(press fast and short)
Power ON/OFF the laser plummet
Power ON/OFF the laser point finder
Repeated angle measurement
Power ON/OFF the display illumination
Press SFT to quit the second button function.
DISPLAY INDICATION
VT
n-6
HR
HL
T1
T2
CRN
SFT
%
REP
HLD
Vertical angle
Number of repeated measurements
Right horizontal angle
Left horizontal angle
First direction
Second direction
Compensator ON (1 axis, 2 axes)
Optional function keys (second button function)
Vertical grade %
Status of repeated measurement
HOLD = Wert halten
If the display shows TILT after activating theTILT compensation function, which
means exceeded compensation range, the instrument should be aligned.

19
EN
PREPARATION FOR MEASUREMENT
Level and centre the instrument precisely to ensure an optimum performance.
· Tripod
Extend the tripod legs to a suitable height and tighten them.
· Fix the instrument onto the tripod
Attach the instrument onto the tripod carefully. Screw in the retaining bolt until the instrument is
carfeully fixed.
· Level the vials
For this power on the instrument; the electronic vial will appear automatically in the display after the
beep. First adjust the ciruclar vial, then adjust the plate vial.The plate vial has been adjusted correct-
ly and the instrument is leveled perfectly if the plate vial stays centered no matter in which direction
the instrument is rotated.
· When the vials have been centered press SFT to quit the display indication.
Ground point centering
· The ground point can be marked with the laser point.
OPERATION D
POWER ONTHE INSTRUMENT
· Keep the ON/OFF key pressed for 1 sec.
· A beep will sound and the electronic vial will be displayed.
When both directions X/Y have been levelled press SFT to
quit this mode.
Now the instrument is ready for use.
· The vertical angle indication will show the current value.
· Press the key V/% to switch the vertical angel indication
to %.
TILT CORRECTION FUNCTION
This theodolite is equipped with a compensator (display indication CRM). The TILT angle of the instru-
ment will be compensated automatically by the device. If the instrument is tilted too much TILT will be
shown on the display which means the instrument exceeds the compensator range. Level the instru-
ment more precisely (for activation / de-activation see (SETTING METHODS).

20
EN
PARAMETER SETTING
Keep 0SET pressed and power on the instrument
- >Display indication = parameter 1 (with the current setting)
Set parameter
1. with R/L (OFF / 1-AX / 2x-AX) set the tilt correction
Select parameter 2 with 0SET
2. with R/L (OFF / ON) select the verticle angle indication OFF (zenith 0), ON (horizontal 0)
Select parameter 3 with 0SET
3. with R/L (OFF / ON) select automatic shut-off ON/OFF (automatic shut-off after 20 minutes)
Select parameter 4 with 0SET
4. with R/L (1“ / 5“ / 10“) set the minimum angle reading
Select parameter 5 with 0SET
5. with R/L set the angle unit (OFF = DEG / ON = GON)
Confirm the setting with SFT and quit this mode.
VERTICAL ANGLE SET
· Keep R/L pressed while powering on the instrument with .
· Display indication: SETUP
· Display indication: F1
· Press O-SET
· Display indication: STEP 1 - first rotation (A)
· Confirm the adjustment via collimator with O-SET
· Rotate
· Display indication STEP 2 - second rotation (B)
· Confirm the adjustment via collimator with O-SET
HORIZONTAL ANGLE 0SET (0SET)
· Aim at the target.
· Press 0SET; the reading of the horizontal angle starts flashing.
· Keep 0SET pressed for 3 seconds. Now the horizontal angle reading is 0°00’ 00”:
The 0SET key is only effective for the horizontal angle.
The horizontal angle can be set 0 at any time except in the HOLD mode (HOLD key).
