Gerber G9-183 User manual

1
PREPARATION INSTRUCTIONS /INSTRUCCIONES
DE PREPARACIÓN /INSTRUCTIONS DE PRÉPARATION:
INSTALLATION / INSTALACIÓN /INSTALLATION
• WATER SUPPLY LINES MUST BE SIZED TO PROVIDE
AN ADEQUATE VOLUME OF WATER FOR EACH
FIXTURE.
DEBE EVALUARSE EL TAMAÑO DE LOS CONDUCTOS
DE ALIMENTACIÓN DE AGUA PARA OBTENER UN
VOLUMEN DE AGUA ADECUADO EN CADA APARATO
SANITARIO.
LES CONDUITES D’EAU DOIVENT ÊTRE DE LA BONNE
DIMENSION POUR FOURNIR LE VOLUME D'EAU ADÉ-
QUAT À CHAQUE APPAREIL.
• FLUSH ALL WATER LINES PRIOR TO INSTALLING
FLUSHOMETER.
ENJUAGUE TODOS LOS CONDUCTOS DE AGUA ANTES
DE INSTALAR LA VÁLVULA DE LIMPIEZA
AUTOMÁTICA.
RINCER TOUTES LES CONDUITES D’EAU AVANT
D’INSTALLER LE ROBINET DE CHASSE D’EAU.
Tools Required: /Herramientas Necesarias: / Outils requis :
Adjustable wrench
Llave ajustable
Clé à molette
Groove joint plier
Pinzas ajustable
Pince multiprise
Flathead Screwdriver
Destornillador chato
Tournevis á lame plate
Gerber Plumbing Fixtures LLC.
2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.
(Sales Office/Oficina de ventas/Bureau de vente)
Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada
(CS & Tech/SC y Tec./SC et Tech)
Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada
www.gerberonline.com 1-888-648-6466
®
P
R
O
F
E
S
S
I
O
N
A
L
P
E
R
F
O
R
M
A
N
C
E
GERBER
Single Handle Tub & Shower Trim
Kits for Gerber
PLUS™ Valve Only
Juegos ornamentales para bañera y
ducha con una sola manija única-
mente para la válvula PLUS™ de
Gerber
Robinets de baignoire et de douche
à une manette pour la valve Gerber
PLUSMC seulement
Hacksaw
Sierra para metales
Scie à métaux
Pipe tape
Cinta selladora para rosca
Ruban pour tuyau
SAFETY TIPS
•
•
•
•
•
•
Caution: If you use soldering for the installation of this faucet, the seata
cartridges and washers will have to be removed before turning on the
flame. Damage to the cartridge and seats will occur if left intact while
soldering and will result in the warranty being void on these parts.
Cover your drain to avoid loosing parts.
CONSEJOS DE SEGURIDAD
Advertencia: Si usa soldadura para la instalación de este grifo, remueva los
componentes internos y las arandelas antes de encender la llama. Si no se
remueven, estas piezas se dañarán durante la soldadura, lo que resultará
en la anulación de la garantía para estas piezas.
Tape la boca del desagüe para prevenir la pérdida de piezas pequeñas.
CONSEILS DE SÉCURITÉ
Attention : Si vous effectuez l’installation de ce robinet par soudage, vous
devez enlever les èges de cartouche et les rondelles avant d’allumer la
flamme. La cartouche et les sièges seront endommagées s’ils sont laissés
en place lors du soudage, entraînant ainsi l’ annulatio de la garantie de
ces pièces.
Couvrez le drain à fin de ne pas perdre de pièces.
Shown
/ Mostrado / Illustré
G9-183
G9-182
G9-180
G9-163
G9-162
G9-160
G9-173
G9-172
G9-170
G9-113
G9-112
G9-110

2
P
R
O
F
E
S
S
I
O
N
A
L
P
E
R
F
O
R
M
A
N
C
E
®
1-11/16” a 1-5/8”1-1/2” a 2” 1-3/8” a 1-7/8” 1-3/16” a 1-3/4”
Largo del tubo de
montaje del grifo
(medido desde la
superficie de la
pared terminada)
Con brida: tubo de
montaje de cobre de
1/2" medido desde
la superficie de la
pared terminada
Sin brida: tubo de
montaje de cobre de
1/2" medido desde la
superficie de la
pared terminada
Con brida: tubo de
montaje de bronce
(IPS) de 1/2" medido
desde la superficie
de la pared
terminada
Sin brida: tubo de
montaje de bronce
(IPS) de 1/2 medido
desde la superficie
de la pared
terminada

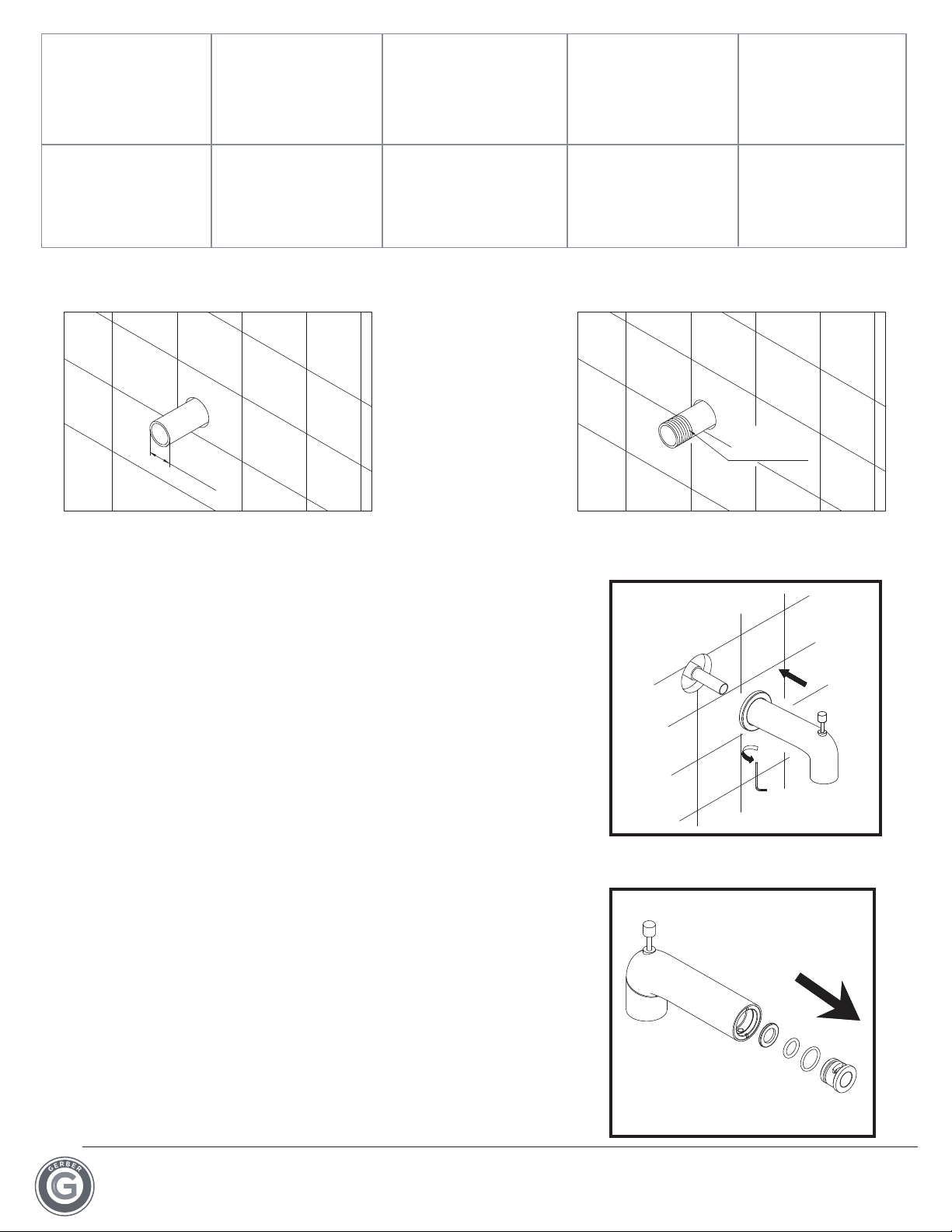

Figure 1
1. Install Slip-on spout onto the stub-out pipe:
Note: The stub-out pipe for the spout installation must
be at the length illustrated measured from the
finished wall surface.
Coloque el vertedor del grifo en el tubo de montaje:
Aviso: El tubo de montaje para la instalación del
grifo debe sobresalir como se muestra en la ilus-
tración, midiendo desde la superficie de la pared
terminada.
Installer le bec qui se glisse sur le tuyau qui dépasse :
Remarque : Le tuyau qui dépasse pour l'installation
du bec doit être de la longueur illustrée, en le
mesurant à partir de la surface du mur fini.
Faucet Installation Procedures / Instalación del Grifo / Procédures d’installation du robinet
Steps 1-3 for tub & shower trim installation; and steps 2-3 for shower only trim installation.
Pasos 1-3 Instalación de componentes exteriores para bañera y ducha; pasos 2-3 Instalación de
componentes exteriores para ducha.
Étapes 1-3 concernent une installation de garniture pour bain et douche et; étapes 2-3 concernent
une installation de garniture pour douche seulement.
MAXWELLTM,
ViperTM,South
ShoreTM, KaiaTM
MAXWELLTM,
ViperTM, South
ShoreTM, KaiaTM
1-3/16” to 1-3/4”1-3/8” to 1-7/8” ”8/5-1ot”61/11-1”2ot”2/1-1
Stub out length for
tub spouts
(measured from
finished wall
surface)
With Flange: 1/2"
Copper pipe stub
-out length from
finished wall
surface
Without Flange: 1/2"
Copper pipe stub-out
length from finished
wall surface
With Flange: 1/2"
Brass/IPS pipe stub
-out length from
finished wall surface
Without Flange:
1/2" Brass/IPS pipe
stub-out length
from finished wall
surface

3
P
R
O
F
E
S
S
I
O
N
A
L
P
E
R
F
O
R
M
A
N
C
E
®
Figure A1
A. Installation on the 1/2’’ Copper Pipe (5/8’’ OD).
A1.Slip on installation over 1/2’’ copper pipe:
Back out set screw in the bottom of the spout to allow
the spout to slide on the stub out pipe.
Slide the spout over the pipe with the spout tight to
the wall, tighten the set screw to the pipe.
B. Threaded installation with 1/2’’ Steel or Brass Pipe
(7/8’’ OD).
Apply pipe sealant tape on the pipe nipple threads.
B1. Before installing the spout, remove the adapter
assembly (including plastic adapter, plastic washer,
O-ring) by backing out the set screw and pulling out
the copper tube adapter assembly. Slide the spout
over the pipe with the spout tight to the wall.
A. Instalación en tubo de cobre de 1/2” (5/8” diámetro
exterior).
A1.Deslizar la instalación sobre el tubo de cobre de
1/2”:
Afloje el tornillo de presión que está en la parte
inferior del vertedor para poder deslizar el vertedor
en el tubo que sobresale de la pared.
Deslice el vertedor hasta que quede contra la pared
y ajuste el tornillo de presión.
B. Instalación a rosca con tubo de acero o bronce de
1/2” (7/8” diámetro exterior).
Coloque cinta de plomería en la rosca del niple.
1-11/16” à 1-5/8”1-1/2” à 2” 1-3/8” à 1-7/8” 1-3/16” à 1-3/4”
Longueur du tuyau
qui dépasse pour les
becs de baignoire
(mesurée à partir
de la surface du
mur fini)
Avec bride :
Longueur du tuyau
de cuivre de 1/2 po
(1,3 cm) qui dépasse
de la surface du
mur fini
Sans bride : Longueur
du tuyau de cuivre de
1/2" po (1,3 cm) qui
dépasse de la surface
du mur fini
Avec bride :
Longueur du tuyau
de laiton/IPS de 1/2
po (1,3 cm) qui
dépasse de la
surface du mur fini
Sans bride :
Longueur du tuyau
de laiton/IPS de 1/2
po (1,3 cm) qui
dépasse de la
surface du mur fini
O.D= ø 5/8"
1/2"-14NPT
MAXWELLMC,
ViperMC, South
ShoreMC, KaiaMC

4
P
R
O
F
E
S
S
I
O
N
A
L
P
E
R
F
O
R
M
A
N
C
E
®

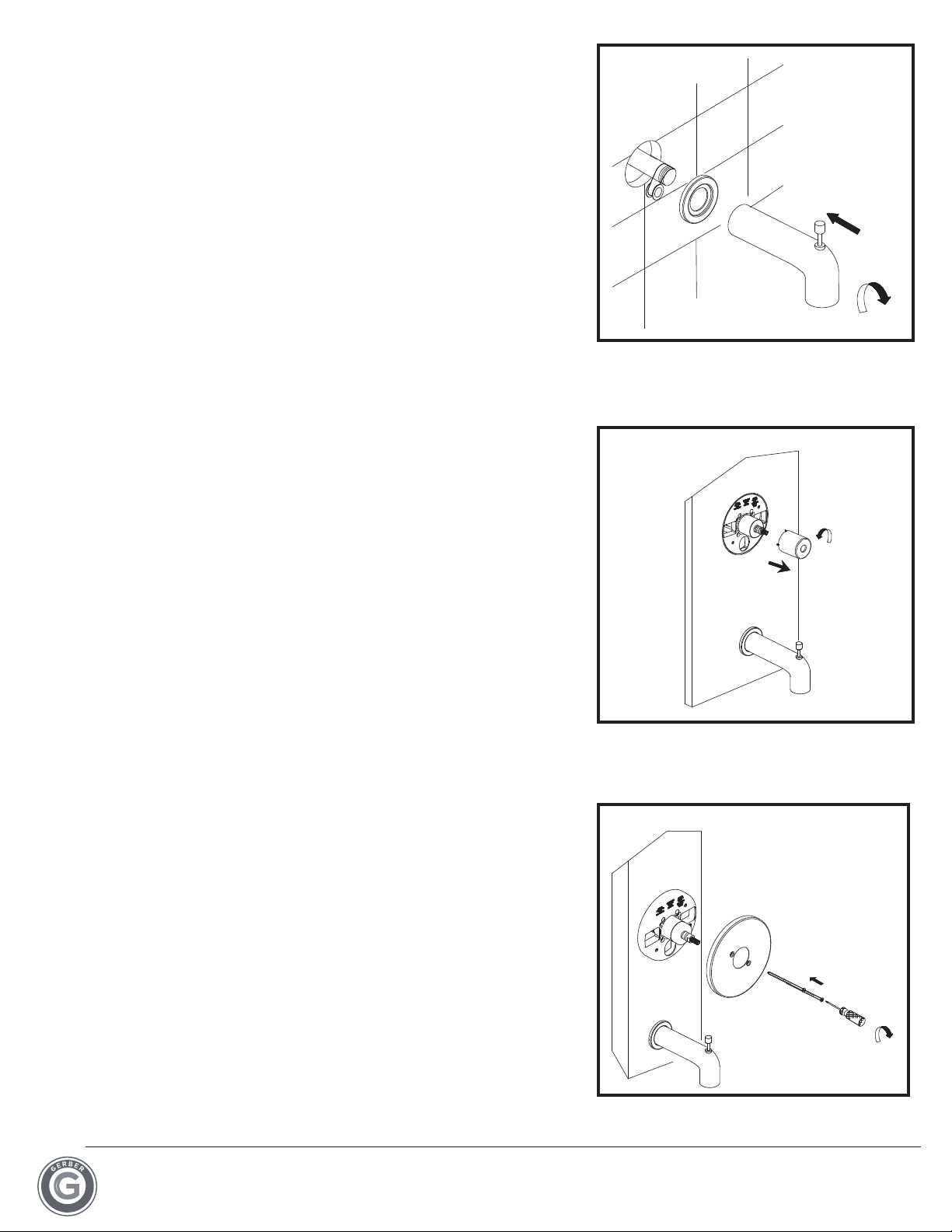

2. Install the escutcheon and handle assemby onto the valve
Instale el escudo y la llave en la válvula.
Installer l’écusson et la manette sur le corps du robinet.
Figure 2
Note: Before installing the escutcheon and handle
assembly, remove the plastic cap from the plastic guard
by twisting the cap clockwise. (fig 2)
Aviso: Antes de instalar el escudo y la llave, remueva la
tapa de plástico del protector de la pared, girándola en
dirección de las agujas del reloj. (fig 2)
Remarque : Avant d’installer l’écusson et la manette,
enlever le capuchon de plastique du protège-plâtre en
tournant le capuchon dans le sens des aiguilles d’une
montre. (fig 2)
2.1. Install escutcheon: Attach the escutcheon to the valve
body using a screw provided.
Instale el escudo: Sujételo en el cuerpo de la válvula con
los tornillos provistos.
Installer l’écusson : Fixer l’écusson à la valve à l'aide des
vis fournies.
B1.Antes de instalar el vertedor, remueva el ensamblaje del
adaptador (incluidos el adaptador plástico, la arandela
plástica y el empaque circular, aflojando el tornillo de
presión y sacando el ensamblaje del adaptador. Deslice
el vertedor sobre el tubo manteniendo el vertedor sobre
la pared y ajuste el tornillo de presión en el tubo.
A. Installation sur un tuyau de cuivre de 1/2 po (1,3 cm)
(D.E. 5/8 po -1,6 cm).
A1.Enfiler l’installation sur le tuyau de cuivre de 1,27 cm (1/2
po) :
Dévisser la vis de blocage située au bas du bec afin de
pouvoir le faire glisser sur la tubulure de raccordement.
Enfiler le bec sur le tuyau en appuyant bien le bec contre
le mur, puis serrer la vis de blocage.
B. Installation de pièces filetées avec tuyau en acier ou en
laiton de 1,27 cm (1/2 po) d’un diamètre extérieur de 2,22
cm (7/8 po).
Appliquer du ruban d’étanchéité sur les filets du raccord
de tuyau.
B1.Avant d’installer le bec, enlever le corps de l’adaptateur
(comprenant l’adaptateur en plastique, la rondelle en
plastique et le joint torique) en dévissant la vis de
blocage, puis en retirant le corps de l’adaptateur du
tuyau de cuivre. Enfiler le bec sur le tuyau en appuyant
bien le bec contre le mur.
Figure B1
Figure 2.1
body.

Note: Under normal installation, the plaster guard should be flushed with the finished wall surface.
However, the tolerance of the valve installation is 3/8” deep in the wall or 1/8” beyond the wall mea-
sured from the finished wall surface to the plaster guard.
Nota: En las instalaciones normales, la placa para la pared debería estar a nivel con respecto a la
superficie acabada de la pared. Sin embargo, la instalación de la válvula ofrece una tolerancia de
3/8” de profundidad en la pared o de 1/8” más allá de la pared, medida desde la superficie acabada
dans les installations normales, le protège-plâtre doit affleurer la surface du mur fini.
Cependant la tolérance, pour le montage du robinet, est de 3/8 po en deçà du mur ou 1/8 po au-
delà du mur, mesurée de la surface du mur fini au protège-plâtre
5
P
R
O
F
E
S
S
I
O
N
A
L
P
E
R
F
O
R
M
A
N
C
E
®
®
Our Gerber PLUSTM Valve is applicable to thick wall installation (distance from plastic guard surface to
finished wall surface is more than 1 1/8”). You just need to buy our Extenstion Kits (GA66G295 &
GA66G295BN) for installation.
Nuestra válvula PLUSTM de Gerber puede usarse en las instalaciones en paredes gruesas (distancia
entre la superficie de la placa de plástico y la de la pared acabada superior a 1 1/8”). Sólo tiene que
comprar nuestros juegos de extensión (GA66G295 y GA66G295BN) para la instalación.
La valve Gerber PLUSMC convient pour l’installation sur un mur épais (la distance entre le protecteur en
plastique et le mur fini est supérieure à 1 1/8 po ou 2,86 cm). Il suffit d'acheter les nécessaires de
rallonge (GA66G295 et GA66G295BN) pour l’installer.
Enclosure - Disassembling Handle Assembly /Paquete - Desarmado del ensamblaje de la llave /
Feuillet - Démontage de l’assemblage de poignée
Figure 2.2
2.2 Install handle assembly: Rotate stem clockwise to close the valve.
Fix canopy on the escutcheon with pins, then install the handle
onto the cartridge stem. Tighten the screws with a wrench.
Note: Lever handles should be installed onto the stem of the
valve in vertical position when valve is closed.
Instale el conjunto de la manija: Gire el vástago en sentido horario
para cerrar la válvula. Ponga la cubierta en el escudo con las
espigas e instale la manija en el vástago del cartucho. Apriete el
tornillo con una llave.
Nota: Las manijas de palanca deberían instalarse en el vástago de
la válvula en posición vertical cuando la válvula está cerrada.
fermer le robinet. Fixer la garniture sur l’écusson avec des
goupilles, puis monter la manette sur la tige de la cartouche.
Serrer la vis avec la clé.
les manettes à volant montées sur la tige du robinet
doivent être en position verticale lorsque le robinet est fermé.
VIPER EROHSHTUOSLLEWXAMAIAK

6
P
R
O
F
E
S
S
I
O
N
A
L
P
E
R
F
O
R
M
A
N
C
E
®
Figure 3.1
3. Install Shower arm with Flange, and Shower head
3.1 Apply the pipe tape on the threads on both ends of the
showerarm.
3.2 Slide the shower flange onto the showerarm, then install
the showerarm to elbow located in the wall cavity. Tighten
and align vertically. Before installing the shower head, flush
shower piping with water to clear any debris. Install
the showerhead and tighten with a wrench.
Instale el brazo de la ducha con la brida y la ducha
3.1 Aplique cinta de plomería a los extremos roscados
del brazo de la ducha.
3.2 Deslice la brida en el brazo de la ducha, e intsale el
brazo al tubo tipo codo dentro de la pared. Ajuste y
alínie en forma vertical. Antes de instalar la ducha, haga
correr el agua para eliminar residuos. Instale la ducha y
ajuste con una llave de tuerca.
Installer le bras de douche avec la bride et la pomme
de douche
3.1 Appliquer du ruban pour tuyau sur les filets aux deux
extrémités du bras de douche.
3.2 Glisser la bride de douche sur le bras de douche,
puis installer le bras de douche au coude situé dans la
cavité murale. Serrer et positionner à la verticale. Avant
d’installer la pomme de douche, faire couler de l’eau
dans les tuyaux de douche pour éliminer tout débris.
Installer la pomme de douche et serrer à l’aide d’une clé.
Figure 3.2
