Art. 26697
Installation of built-in parts
Installation des parties de l’encaissement
Instalación partes por empotrar
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure
and/or temperature MUST NEVER BE EXCEEDED, as it may damage and/or
cause ruptures and/or leakages and/or even break the product, and present a
potential hazard and danger to safety, health and/or property. Following are the
technical data with respect to the installation of Gessi plumbing products.
► Working pressure should not be lower than 0,5 bar (7,25 psi) and not be higher than
5 bar (72 Psi). In case of higher working pressure use a pressure reducer valve.
►Maximum test installation pressure: 8 bar (116 psi).
► Avoid major pressure differences between hot and cold water supply. Differences in
pressure, water with high mineral content, and soapy substances can corrode the
internal and external parts of the hoses and slowly weaken the materials thereby
causing leakage.
►Maximum working temperature for Gessi products is 70°C (158 °F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a
tool, hammer or for any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed
and tested by a professional plumber.
4 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be
attached to the product as they may present a health and safety hazard.
5 - WARNING!! PLEASE TAKE NOTICE THAT heavy objects should never be placed
on or dropped on the product as they may damage the same and cause splinters,
which may present a health and safety hazard.
6 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should
carefully read before installation and the installation procedure provided therein
must be properly followed and complied with.
7 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive
force should be avoided in order to prevent damage to the product and/or its
components and pieces. NEVER force a component or piece into another. NEVER
force screws or over tighten screws.
CAUTION - WARNING

3
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou
la température maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle
pourrait abîmer et/ou provoquer des ruptures et/ou des fuites et/ou des pannes
du produit et, donc, représenter un risque et danger potentiel pour la sécurité,
la santé et/ou les choses. Ci-dessous nous indiquons les données techniques
concernant l’installation des produits sanitaires Gessi.
► La pression de service ne doit pas être inférieure à 0,5 bar (7,25 psi) et supérieure
à 5 bar (72 Psi). En cas de pressions de service plus hautes utiliser une soupape
de réduction de la pression.
►Pression maximum d’essai à l’installation: 8 bar (116 psi).
► Eviter des différences de pression importantes entre l’alimentation de l’eau chaude
et celle de l’eau froide. Les différences de pression, l’eau avec une haute teneur
minérale et les substances savonnées peuvent corroder les parties internes
et externes des flexibles et, lentement, affaiblir les matières en provoquant des
fuites.
►La température maximum de service pour les produits Gessi est 70°C (158 °F).
2 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit ne doit
jamais être utilisé comme outil, marteau ou pour tout autre but, autre que celui
pour lequel il a été conçu.
3 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le produit doit
être toujours installé et testé par un plombier professionnel.
4 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles
électriques ne doivent jamais être reliés au produit car ils pourraient représenter
un danger pour la sécurité et la santé.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les objets lourds
ne doivent jamais être posés ou fait tomber sur le produit, car il peuvent provoquer
la projection d’éclats et représenter un danger pour la sécurité et la santé.
6 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE le manuel
d’instructions doit être lu attentivement avant l’installation et que les procédures
d’installation prévues ici doivent être adéquatement suivies et respectées.
7 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant
l’installation, il faut éviter l’emploi d’une force excessive de sorte à éviter des
dommages au produit et/ou à ses composants et pièces. NE JAMAIS forcer un
composant ou une pièce à l’intérieur d’une autre. NE JAMAIS forcer les vis et ne
pas les serrer excessivement.
ATTENTION - AVERTISSEMENT

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión
y/o la temperatura máxima aconsejada NO TIENE QUE SER SUPERADA, ya
que podría dañar y/o causar rupturas y/o pérdidas y/o averías del producto y, por
lo tanto, representar un riesgo y un peligro potencial para la seguridad, la saludad
y/o la propiedad. A continuación Les proporcionamos los datos técnicos relativos
a la instalación de los productos de grifería Gessi.
► La presión de ejercicio no tiene que ser inferior a 0,5 bar (7,25 psi) y superior a 5
bar (72 Psi). En caso de presiones de ejercicio mayores, utilicen una válvula de
reducción de la presión.
►Presión máxima de ensayo durante la instalación: 8 bar (116 psi).
► Eviten grandes diferencias de presión entre la alimentación del agua fría y aquella
del agua caliente. Las diferencias de presión, el agua con una lato contenido mineral
y las sustancias jabonosas pueden corroer las partes interiores y exteriores de los
flexos y, lentamente, e, lentamente, debilitar los materiales causando pérdidas.
►La temperatura máxima de ejercicio para los productos Gessi es 70°C (158 °F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el
producto no tiene que ser utilizado como en lugar de herramienta, martillos o para
finalidades diferentes de aquellas para las cuales ha sido diseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene
que ser instalado y ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables
eléctricos no tiene que ser conectado al producto ya que podrían representar un
peligro para la seguridad y la salud.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca objetos
pesados no tienen que ser apoyados o dejados caer sobre el producto ya que
podrían causar la proyección de astillas y representar un peligro para la seguridad
y la salud.
6 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de
instrucción tiene que ser leído con cuidado antes de la instalación y que hay que
cumplir adecuadamente con los procedimientos de instalación proporcionados.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la
instalación, hay que evitar el uso de una fuerza excesiva de manera que se
puedan evitar daños del producto y/o componentes y piezas. NO fuercen NUNCA
un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA los
tornillos y no los cierren excesivamente.

5
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter
the product through the rinsed pipes or the general water plant and could damage the washers/ring
washers. So filters should be installed also on the general system.
The warranty does not cover the claim on this product resulting from filters not being installed in the
main water system. See the “MANUFACTURER’S LIMITED WARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du produit, de
façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale, des corps étrangers peuvent entrer dans le produit et abîmer les joints/les joints à anneau.
On recommande ainsi d’installer des filtres également sur le système général.
La garantie ne couvre pas les mauvais fonctionnements de ce produit dans le cas où les filtres ne soient
pas installés au réseau hydraulique central. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
producto de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los
tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el producto pueden
entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo
tanto que instalen los filtros en la planta general también.
La garantía no cubre reclamaciones sobre este producto que procedan de los filtros, el cual no se insta-
laron en el sistema hídrico principal. Mirar los “ LIMITES DE GARANTIA DEL PRODUCTOR”.

6

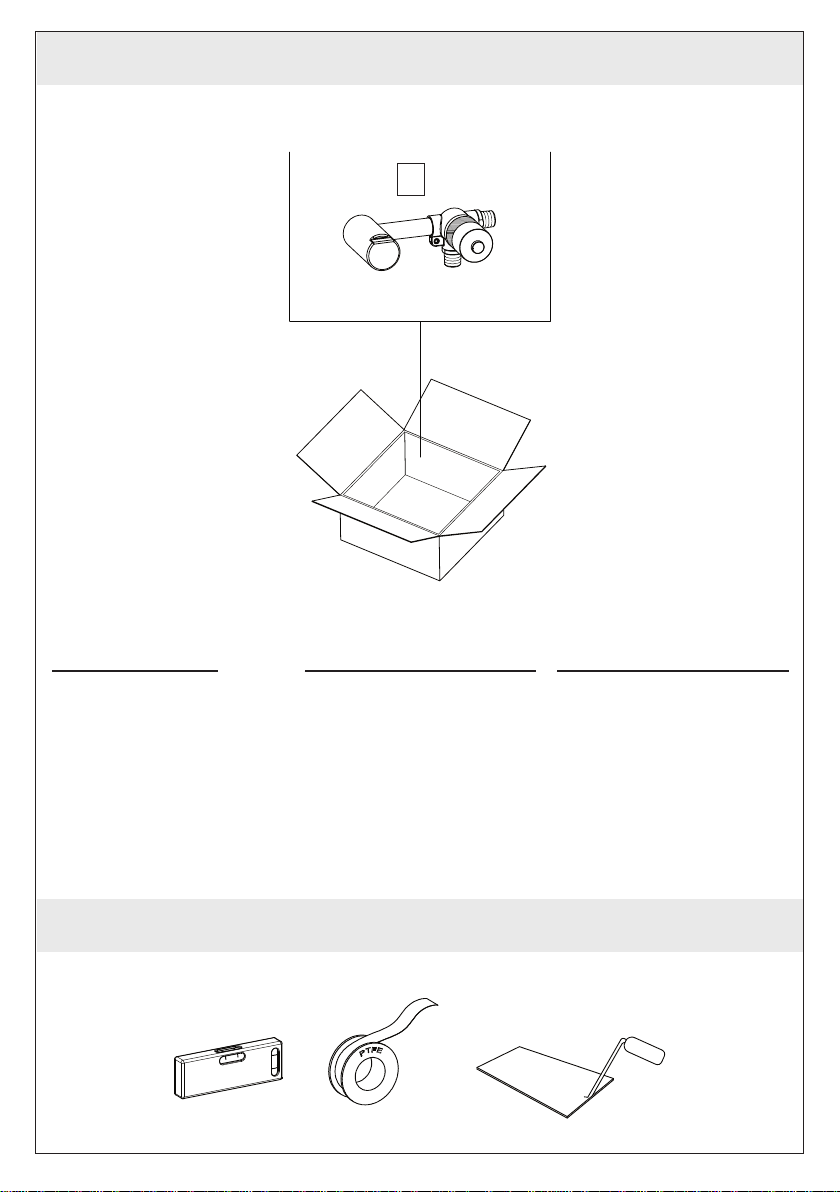

Package content:
1 - Built-in body Contenu de l’emballage: 1 - Corps encastré Contenido del embalaje: 1 - Cuerpo interior
PRE-INSTALLATION INFORMATIONS - PRÉALABLES - PRELIMINARES
1
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION
- HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
Fig. 1
Fig. 2

7
1/2" NPT
1/2" NPT
7-7/8"
[199,5mm]
5-11/16"
[144,5mm]
2-3/16"
[55mm]
3-1/16"
[78,5mm]
1-15/16" to 2-12/16"
[50÷70mm]
13/16"
[20mm]
Tiled wall
OK! NO!
OK!
NO!
WATER
OUTLET
Fig. 3
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 4
Fig. 5 Fig. 6
Fig. 7 Fig. 8
Fig. 9 Fig. 10
HOT
COLD
Use hemp or teflon
Employer chanvre ou teflon
Usar cáñamo o teflon
OPEN
OPEN

8
BUILT-IN BODY INSTALLATION
Create the seat for the body after observing carefully the overall size. The body should be fit into the wall
keeping a min and max built-in size as specified on the strip that wraps the front protection. Position the body
in the seat obtained in the wall. Connect the supply pipes to the body following the indications in the figure.
We recommend using hemp to guarantee tightness on the threads (WARNING: all connections on the built-in
body have 1/2” NPT threads). When you fit in the body pay attention to keep a perfectly horizontal position,
we recommend using a bubble level.
Before next step carry out a test to check there are no leakages in the system.
If everything works now you can fasten the slot into the wall, and carry on with the assembly instructions
concerning the installation of exterior parts.
INSTALLATION CORPS ENCASTREMENT
Créer l’emplacement pour le corps après avoir bien observé les dimensions de l’encombrement. le corps
doit être encastré dans le mur maintenant une mesure minimum et maximum d’encastrement bien spécifiée
sur la bandelette autour de la protection frontale. Positionner le corps dans le siège obtenu dans le mur.
Effectuer la connexion des tubes d’alimentation au corps suivant les indications dans la figure. On conseille
d’utiliser du chanvre pour garantir l’étanchéité sur les filets (ATTENTION: toutes les connexions situées sur le
corps à encastrement ont un filetage 1/2” NPT). Encastrant le corps faire attention à maintenir une position
parfaitement horizontale, pour s’aider il faut utiliser un niveau à bulle d’air.
A ce point on peut effectuer un test pour vérifier qu’il n’y a pas de fuites dans le système.
S’il n’y a pas de problèmes maintenant on peut réaliser l’encastrement dans le mur, et continuer avec les
instructions de montage relatives à l’installation des parties extérieures.
INSTALACIÓN CUERPO POR EMPOTRAR
Creen el alojamiento para el cuerpo tras haber respetado con cuidado las dimensiones máximas. El cuerpo
tiene que ser empotrado en la pared, manteniendo la medida mínima y máxima de empotre bien especificada
en la faja que envuelve la protección frontal. Posicionen el cuerpo en el asiento realizado en la pared. Conecten
los tubos de alimentación al cuerpo, según las instrucciones indicadas en la figura. Les aconsejamos que
utilicen el cáñamo para asegurar la hermeticidad de las roscas (CUIDADO: Todos los racores del cuerpo
por empotrar tienen una rosca 1/2” NPT). Cuando van a empotrar el cuerpo pongan cuidado con mantener
una posición perfectamente horizontal; para ayudarse Les aconsejamos que utilicen un nivel con burbuja de
aire.
Llegados a este punto Les aconsejamos que efectúen un ensayo para verificar que no haya pérdidas
en la instalación.
Si no ocurren problemas es posible entonces empotrar el cuerpo y continuar la instalación según las instruc-
ciones de montaje relativas a la instalación de las partes exteriores.
INSTALLATION - INSTALLATION - INSTALACIÓN
