Gessi 39691 Troubleshooting guide

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]
Art. 39691
Art. 39693
Art. 39695
Art. 39699
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTEQUE lemanuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTAQUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 39691
3/4” NPT - f
Hot 3/4” NPT - f
Cold
Recommended height
from ground.
3/4” NPT - f
Outlet

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 39693
3/4” NPT - f
Hot
3/4” NPT - f
Outlet
3/4” NPT - f
Cold
3/4” NPT - f
Outlet
Recommended height
from ground.

7
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 39695
3/4” NPT - f
Hot
3/4” NPT - f
Outlet
3/4” NPT - f
Cold
3/4” NPT - f
Outlet
3/4” NPT - f
Outlet
Recommended height
from ground.

8
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Art. 39699
3/4” NPT - f
Hot
3/4” NPT - f
Outlet
3/4” NPT - f
Cold
3/4” NPT - f
Outlet
3/4” NPT - f
Outlet
3/4” NPT - f
Outlet
Recommended height
from ground.

9
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Technical data of the mixer:
-Minimumworkingpressure7,25psi[0,5bar]
-Maximumworkingpressure72psi[5bar]
-Recommendedworkingpressure43,5psi[3bar](incaseofwaterpressurehigherthan72psi[5bar]it
isrecommendedtoinstallpressurereducers)
- Maximumtestinstallationpressure116psi[8bar]
-Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage
-Safetylockat100°F[38°C]
-Safetylockformaxtemperatureat120°F[49°C]
-Mixer’sminimuminfeedoperatingtemperature37°F[3°C]-recommended59°F[15°C]-COLD
-Mixer’smaximuminfeedoperatingtemperature176°F[80°C]-recommended149°F[65°C]-HOT
-Recommendedthermaldifferential122°F[50°C]
- Safety system with flow stop in case of lack of one of the two waters
Operation:
- Either with gas or electric accumulation boilers
- Centralised systems
-Wallboilers
- Filters in stainless steel for the treatment of impurities
Warning: contact the plumber for the choice of the best water heating device.
Données techniques du mitigeur:
-Pressionminimumd’exercice7,25psi[0,5bar]
-Pressionmaximumd’exercice72psi[5bar]
-Pressiond’exerciceconseillée43,5psi[3bar](encasdepressiondel’eausupérieureaux72psi[5bar]
nousconseillonsl’installationderéducteursdepression)
- Pressionmaximumd’essaiàl’installation116psi[8bar]
- Eviter des différences de pression importantes entre l’alimentation de l’eau chaude et celle de l’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites
-Blocdesécuritéà100°F[38°C]
-Blocagedesécuritépourtempératuremaxà120°F[49°C]
-Température minimum d’exercice en entrée dans le mitigeur 37°F [3°C] - conseillée 59°F [15°C] -
FROIDE
-Températuremaximumd’exerciceenentréedanslemitigeur176°F[80°C]-conseillée149°F[65°C]-
CHAUDE
-Différentielthermiqueconseillé122°F[50°C]
- Système de sécurité avec le bloc de la distribution en cas de manque d’une des deux eaux
Fonctionnement:
-Soitavecdeschauffe-eauxàgaz,électriquesàaccumulation
- Installations centrales
- Chaudières au mur
- Filtres en acier inox pour le traitement des impuretés
Attention: consulter le plombier pour le choix du dispositif de réchauffement de l’eau le plus approprié.
Datos técnicos mezclador:
-Presiónmínimadeejercicio7,25psi[0,5bar]
-Presiónmáximadeejercicio72psi[5bar]
-Presióndeejercicioaconsejada43,5psi[3bar](encasodepresióndelaguasuperioralos72psi[5
bar],lesaconsejamosinstalarunosreductoresdepresión)

10
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
- Presiónmáximadeensayodurantelainstalación116psi[8bar]
-Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas
-Bloqueodeseguridada100°F[38°C]
-Bloquedeseguridadparatemperaturamáximade120°F[49°C]
-Temperaturamínimadeejercicioenentradadelmezclador37°F[3°C]-recomendada59°F[15°C]-
FRÍA
-Temperaturamáximadeejercicioenentradadelmezclador176°F[80°C]-recomendada149°F[65°C]
- CALIENTE
-Diferencialtérmicorecomendado122°F[50°C]
- Sistema de seguridad con bloqueo de seguridad en caso de falta de una de las dos aguas
Funcionamiento:
- Con calderas tanto de gas como eléctricas por acumulación
- Instalaciones centralizadas
- Calderas murales
- Filtros de acero inoxidable para el tratamiento de las impurezas
Cuidado: consúltense con Su fontanero para elegir el dispositivo de calefacción del agua más
adecuado.

11
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Pressure
[bar]
Outlet [l/min]
1
0.5 17.5
122.5
230
336.5
442
546.5
Art. 39691
Pressure
[bar]
Outlet [l/min]
1 1+2
0.5 17.5 19
122.5 24
230 32.5
336.5 39.5
442 45
546.5 49.5
Art. 39693
Pressure
[bar]
Outlet [l/min]
1 1+2 1+2+3
0.5 17.5 19 19.5
122.5 24 25.5
230 32.5 34.5
336.5 39.5 42
442 45 47.5
546.5 49.5 51
Art. 39695
Pressure
[bar]
Outlet [l/min]
1 1+2 1+2+3 1+2+3+4
0.5 17.5 19 19.5 19
122.5 24 25.5 25.5
230 32.5 34.5 33.5
336.5 39.5 42 41.5
442 45 47.5 47.5
546.5 49.5 51 51.5
Art. 39699

12
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that
no shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter
the product through the rinsed pipes or the general water plant and could damage the washers/ring
washers.Soltersshouldbeinstalledalsoonthegeneralsystem.Thewarrantydoesnotcovertheclaim
onthisproductresultingfromltersnotbeinginstalledinthemainwatersystem.
Seethe“MANUFACTURER’SLIMITEDWARRANTY”.
Avant l’installation et la mise en fonction.
Attention! Les tubes d’alimentation doivent être rincés avec soin avant l’installation du produit, de
façonqu’ilnerestepasderiblons,derestesdesoudureoudechanvre,oud’autressaletésàl’intérieur
des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique
générale,descorpsétrangerspeuvententrerdansleproduitetabîmerlesjoints/lesjointsàanneau.On
recommandeainsid’installerdesltreségalementsurlesystèmegénéral.Lagarantienecouvrepas
lesmauvaisfonctionnementsdeceproduitdanslecasoùlesltresnesoientpasinstallésauréseau
hydraulique central.
Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
productodemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelproductopuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Lesrecomendamosporlotantoque
instalenlosltrosenlaplantageneraltambién.Lagarantíanocubrereclamacionessobreesteproducto
queprocedandelosltros,elcualnoseinstalaronenelsistemahídricoprincipal.
Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.
11/16”
[17 mm]

13
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
WARNING: the representation of the installation of the thermostatic mixer is
based only on item with 2 outlets since it is the same for all previously mentioned
products.
ATTENTION: la représentation de l’installation du mitigeur thermostatique se
base seulement sur l’article à 2 sorties étant la même pour tous les produits
énumérés auparavant.
CUIDADO: la representación de la instalación del mezclador termostático
se basa en la referencia de 2 salidas, con ser ésta la misma para todos los
productos anteriormente mencionados.

14
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

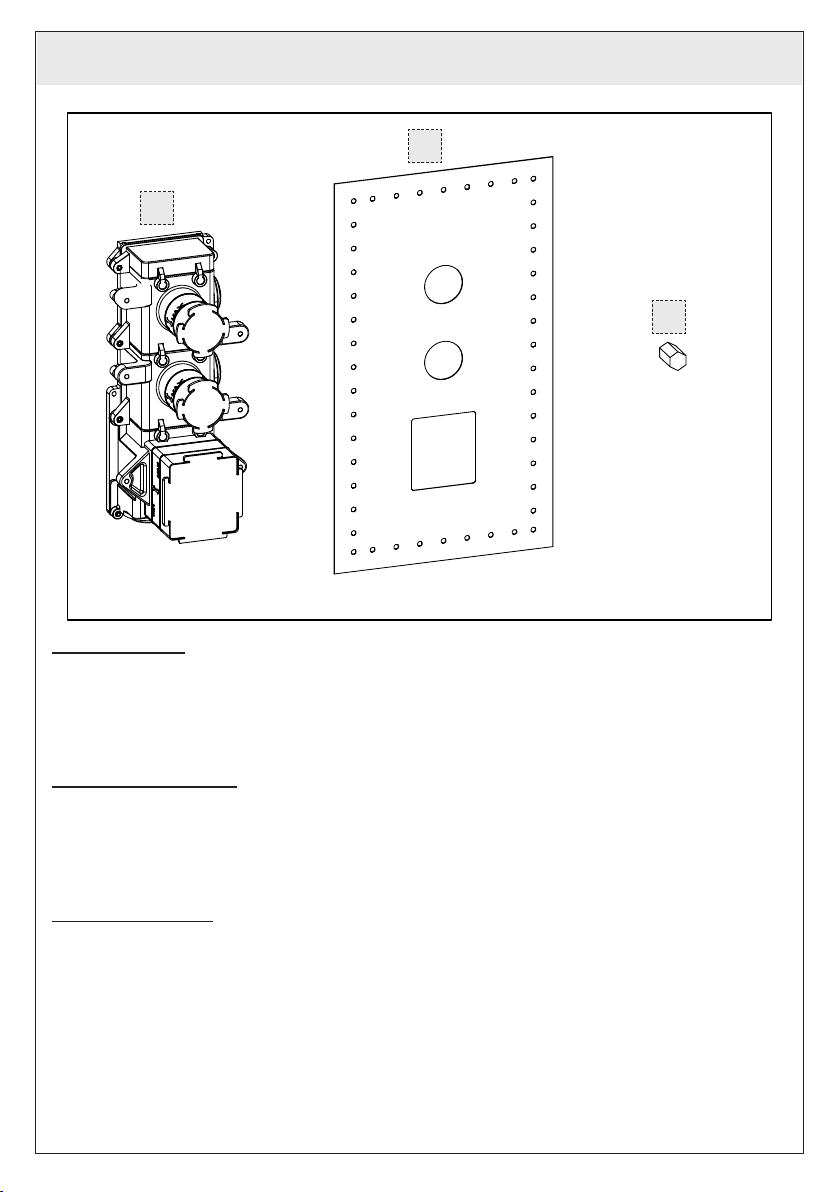

Package content:
A - Built-in body
B-Wallgasket
C - Allen wrench
Contenu de l’emballage:
A - Corps encastrement
B - Gaine murale
C - Clé hexagonale
Contenido de la caja:
A - Cuerpo por empotrar
B - Junta de pared
C - Llave hexagonal
A
B
C

15
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
3/4” NPT - f
Hot
3/4” NPT - f
Outlet
3/4” NPT - f
Cold
3/4” NPT - f
Outlet
3/4” NPT - f
Hot
3/4” NPT - f
Cold
3/4” NPT - f
Outlet
3/4” NPT - f
Outlet
VERTICAL HORIZONTAL
Fig. A Fig. C
Fig. B
90°
1/8”
[2,5 mm]

16
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

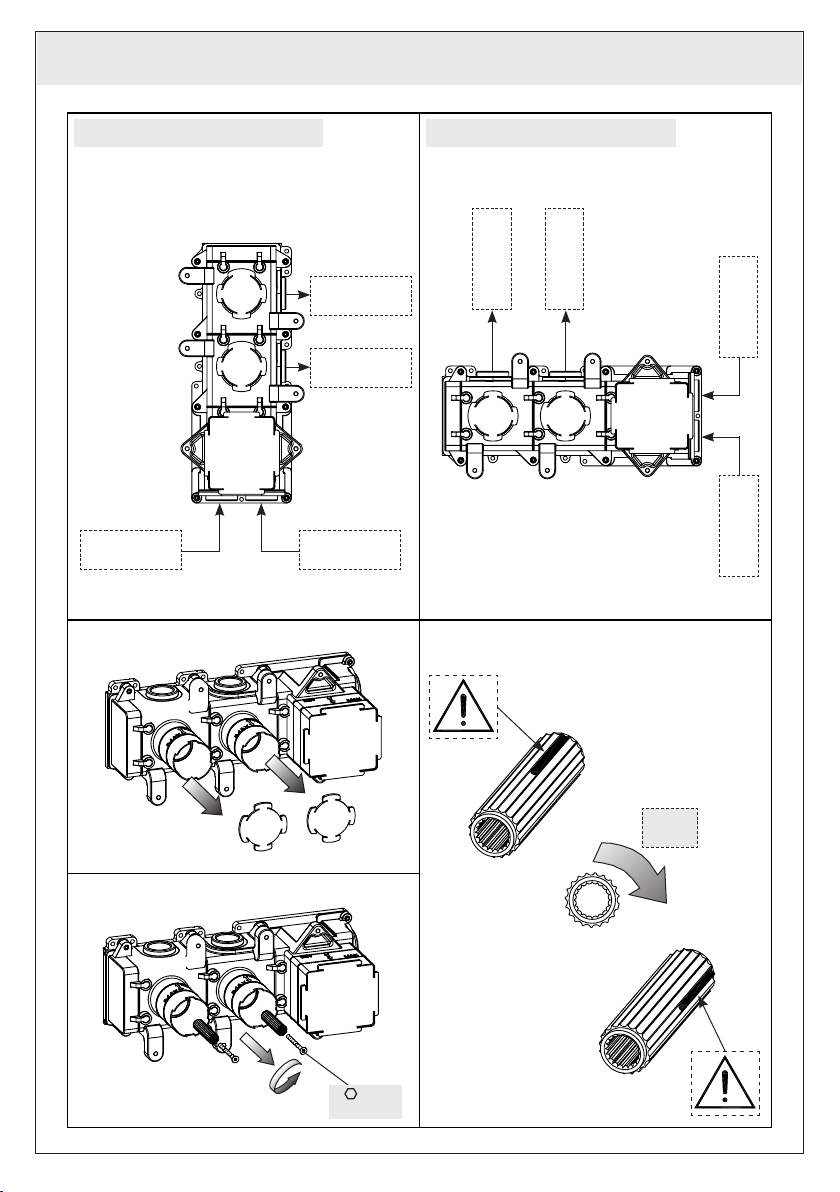

WARNING:themixercanbeinstalledbothVERTICALLYandHORIZONTALLY,asshowninthefigure.
Incaseofhorizontalinstallationfollowthisprocedure:
Fig. A - Remove plastic protections from built-in body.
Fig. B-C - Unscrewtheextensionsofcontrolsandturnthemby90°totheright.
Then follow the opposite procedure and reassemble all components removed from built-in body.
ATTENTION: possibilité d’installer le mitigeur aussi bien en VERTICAL qu’en HORIZONTAL, ainsi
qu’illustré dans la figure.
Encasd’installationhorizontaleprocéderainsi:
Fig. A - Enlever les protections en plastique du corps encastrement.
Fig. B-C - Dévisserlesrallongesdescommandesetlestournerde90°versdroite.
Enfin suivant la procédure inverse remonter tous les composants enlevés du corps encastrement.
CUIDADO:esposibleinstalarelmezcladortantoenVERTICALcuantoenHORIZONTAL,comoindicado
en la figura.
Enelcasodeinstalaciónhorizontalefectúenlassiguientesoperaciones:
Fig. A - Remuevan las protecciones de plástico del cuerpo por empotrar.
Fig. B-C - Destornillenlasalargaderasdelosmandosygírenlasde90°hacialaderecha.
Finalmente, según el procedimiento inverso, vuelvan a ensamblar todos los componentes que han
quitado del cuerpo por empotrar.

17
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 3
Fig. 1 Fig. 2
Plasterboard wall
Mur en placoplâtre
Pared de cartón-yeso
Tiled surface
Surface carrelée
Supercie con baldosas

18
INSTALLATION - INSTALLATION - INSTALACIÓN
Built-in body installation
Fig. 1 - Remove protection plugs of threads to allow connection to the water network.
Fig. 2-3 - To create the proper seat for the built-in body check the actual overall sizes and consider
the minimum and maximum built-in depths shown on the plastic protection pre-installed on the body.
Consider also fastening holes on the built-in body for use in the several possible installations.
Installation corps encastrement
Fig. 1 - Enlever les bouchons de protection des filets pour permettre la connexion au réseau hydrique.
Fig. 2-3 - Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements
effectifs de celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la
protection en plastique pré-installée sur le corps. Considérer également les trous de fixation présents sur
lecorpsencastrementàutiliserdanslespossiblesdifférentesinstallations.
Instalación cuerpo por empotrar
Fig. 1 - Quitenlostaponcillosdeproteccióndelalasroscasparapermitirlaconexiónalaredhídrica.
Fig. 2-3 - Paracrearunalojamientocorrectodelcuerpoporempotraresnecesarioverificarlasdimensione
máximas del mismo cuerpo y tener en cuenta las profundidades por empotrar mínimas y máximas
indicadas sobre la protección de plástico pre-instalada sobre el cuerpo. Consideren también los huecos
defijaciónquesehallanenelcuerpoporempotrarporutilizarenlasdiferentesposiblesinstalaciones.

19
INSTALLATION - INSTALLATION - INSTALACIÓN
Fig. 6
Fig. 4 Fig. 5
Fig. 7
3/4” NPT - m
Hot
3/4” NPT - m
Cold
3/4” NPT - m
Outlet
3/4” NPT - m
Outlet
use hemp or teflon
employer chanvre ou teflon
usarcáñamooteflon
HOT COLD Y
Z
X
Y
Z
X

20
INSTALLATION - INSTALLATION - INSTALACIÓN
Built-in body installation (continues...)
Fig. 4 - Position the pipes of the water network using the specific connections.
Fig. 5 - Insert the body in the slot previously obtained in the wall.
Fig. 6 - Connectthesupplypipestothebodyfollowingtheindicationsinthegure.Werecommendusing
hemptoguaranteetightnessonthethreads(WARNING:allconnectionsonthebuilt-inbodyhavefemale
3/4”NPTthreads).
Fig. 7 - Stabilize the body inside the wall identifying with the help of a spirit level, the proper positioning.
Installation corps encastrement (continue...)
Fig. 4 - Positionner les conduites du réseau hydrique utilisant les connexions préposées.
Fig. 5 - Insérer le corps dans la cavité précédemment obtenue dans le mur.
Fig. 6 - Effectuerlaconnexiondestubesd’alimentationaucorpssuivantlesindicationsdanslagure.On
conseilled’utiliserduchanvrepourgarantirl’étanchéitésurleslets(ATTENTION:touteslesconnexions
situéessurlecorpsàencastrementontunletage3/4”NPTfemelle).
Fig. 7 -Stabiliserlecorpsàl’intérieurdumuridentifiant,àl’aided’unniveauàbulle,lepositionnement
correct.
Instalación cuerpo por empotrar (continúa...)
Fig. 4 - Posicionenlatuberíadelaredhídrica,utilizandolasconexionesprevistas.
Fig. 5 - Introduzcan el cuerpo en el nicho anteriormente realizado en la pared.
Fig. 6 - Conectenlostubosdealimentaciónalcuerpo,segúnlasinstruccionesindicadasenlagura.Les
aconsejamosqueutilicenelcáñamoparaasegurarlahermeticidaddelasroscas(CUIDADO:Todoslos
racoresdelcuerpoporempotrartienenunarosca3/4”NPThembra).
Fig. 7 -Estabilicenelcuerpoalinteriordelaparedindividuando,conelauxiliodeunniveldeburbujade
aire, su correcto posicionamiento.
