MANUALE DI INSTALLAZIONE
INSTALLATION MANUAL
MANUEL D’INSTALLATION
INSTALLATIONSANWEISUNG
MANUAL DE INSTALACIÓN

Art. 39807

2
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

AB
CDE
FG
L M
N
O
P
Q
R1
R
R2R3
S
H2
H1

3
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

Contenuto della confezione:
A - Corpo incasso
B - Piastra in finitura
C - Raccordo filettato per soffione
D - Dado di fissaggio
E - Soffione
F - Chiave esagonale*
G - Chiave di installazione*
H - Chiave per manutenzione*
L - Fermo di regolazione della temperatura
M - Kit prolunga per comando temperatura
N - Maniglie di comando
O - Maniglia per regolazione temperatura
P - Doccetta
Q - Flessibile della doccetta
R - Supporto doccetta completo
S - Panno per pulizia superfici esterne*
Package content:
A - Built-in body
B - Finish plate
C - Threaded connection for shower head
D - Fastening nut
E - Shower head
F - Allen wrench*
G - Installation wrench*
H - Maintenance wrench*
L - Temperature adjustment stop
M - Temperature control extension kit
N - Control handles
O - Handle for temperature adjustment
P - Handshower
Q - Flexible hose
R - Complete hand shower support
S - Cloth for external surfaces cleaning*
Contenu de l’emballage:
A - Corps encastrement
B - Plaque en finition
C - Raccord fileté pour pomme de douche
D - Ecrou de fixation
E - Pomme
F - Clé hexagonale*
G - Clé d’installation*
H - Clé pour entretien*
L - Arrêts de réglage de la température
M - Kit rallonge pour commande température
N - Poignée de commande
O - Poignée réglage température
P - Douchette
Q - Flexible pour la douchette
R - Support douchette complet
S - Chiffon pour nettoyage surfaces extérieures*
Inhalt der Verpackung:
A - Einbaukörper
B - Abschlussplatte
C - Gewindeanschlussstück für den Brausekopf
D - Befestigungsschraubenmutter
E - Brausekopf
F - Sechskantschlüssel*
G - Installationsschlüssel*
H - Wartungsschlüssel*
L - Feststellvorrichtung für die Temperatureinstellung
M - Verlängerungsbausatz für die Temperatursteuerung
N - Steuergriffe
O - Griff zur Temperatureinstellung
P - Handbrause
Q - Brauseschlauch
R - Vollständige Halterung für die Handbrause
S - Lappen für die Reinigung der externen Oberflächen*
Contenido de la caja:
A - Cuerpo por empotrar
B - Placa de acabado
C - Unión roscada para pomo de ducha
D - Tuerca de fijación
E - Rociador
F - Llave hexagonal*
G - Llave de instalación*
H - Llave de mantenimiento*
L - Retén de regulación de la temperatura
M - Juego alargadera para mando temperatura
N - Manetas de mando
O - Maneta para la regulación de la temperatura
P - Ducha-teléfono
Q - Flexible de la ducha-teléfono
R - Soporte ducha-teléfono completo
S - Trapo para limpieza superficies externas*
Содержимое упаковки:
A - Встроенный корпус
B - Декоративная пластина
C - Резьбовое соединение для душевой лейки
D - Крепежная гайка
E - Душевая лейка
F - Шестигранный ключ*
G - Ключ для установки*
H - Ключ для обслуживания*
L - Регулировочный стопор температуры
M - Комплект удлинителя для управления
температурой
N - Ручки управления
O - Регулировочная ручка температуры
P - Душ
Q - Гибкий шланг душа
R - Суппорт душа в сборе
S - Салфетка для ухода за наружными поверхностями*
* ATTENZIONE: da conservare dopo l'installazione per le operazioni di manutenzione.
* WARNING: file after installation for any further maintenance operation.
* ATTENTION: à garder après l’installation pour les opérations d’entretien.
* ACHTUNG: Nach der Installation für die Instandhaltungstätigkeiten aufbewahren.
* CUIDADO: por guardar después de la instalación para las operaciones de mantenimiento.


4

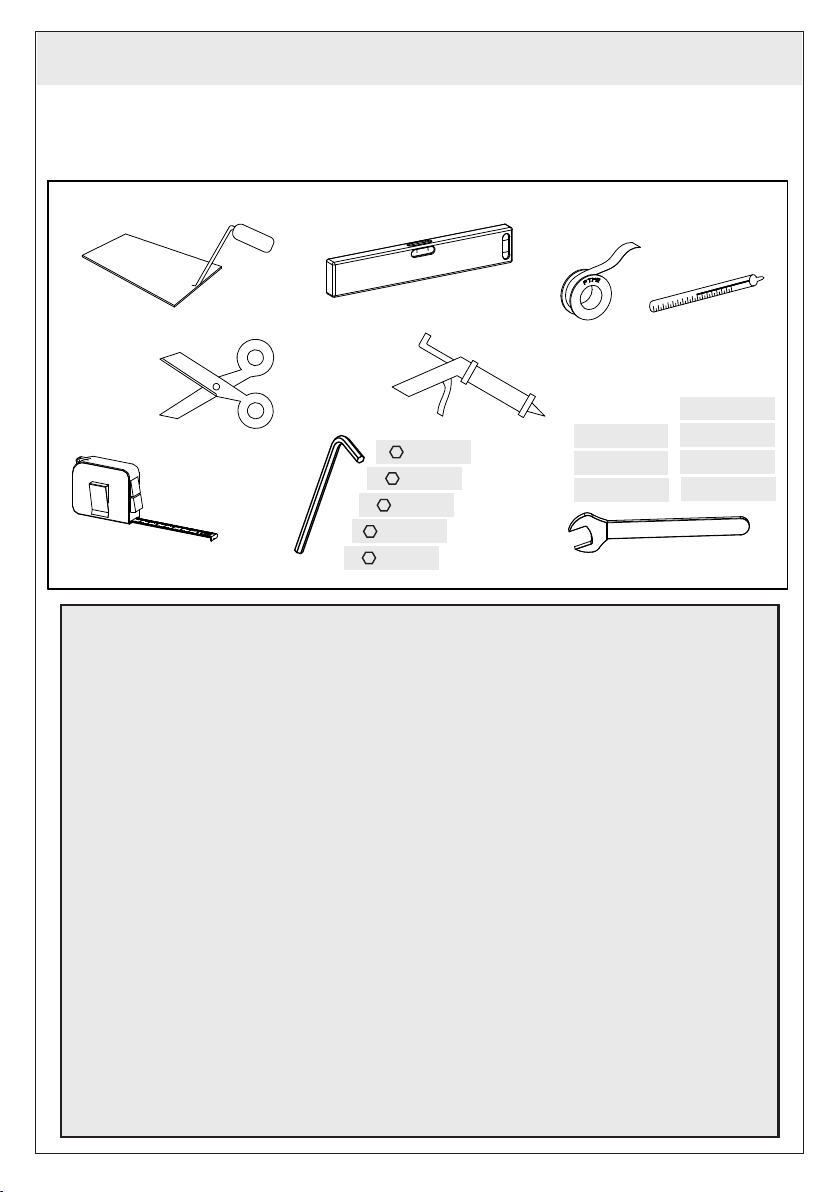

Utensili necessari per l’installazione - Tools for installation - Outils nécessaires pour l’installation -
Für die Installation notwendige Werkzeuge - Herramienta necesaria para la instalación -

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

Ch. 19 mm

Ch. 14 mm
3 mm
Ch. 8 mm
Ch. 4 mm
6 mm
12 mm Ch. 29 mm
2 mm
Ch. 23 mm
DURANTE TUTTE LE FASI DELL’INSTALLAZIONE SI RACCOMANDA:
- Di utilizzare guanti protettivi per evitare di lasciare impronte sulle superfici in acciaio INOX.
- Di non appoggiare MAI il soffione sulla superficie contenente gli ugelli di erogazione.
DURING ALL INSTALLATION STAGES WE RECOMMEND:
- Using protection gloves to avoid leaving fingerprints on the STAINLESS steel surfaces.
- NEVER put the shower head on the surface containing the supply nozzles.
PENDANT TOUTES LES PHASES DE L’INSTALLATION ON RECOMMANDE:
- D’utiliser des gants de protection pour éviter de laisser des empreintes sur les surfaces en acier
INOX.
- De ne JAMAIS appuyer la pomme de douche sur la surface contenant les buses de débit.
ES IST EMPFEHLENSWERT, BEI ALLEN PHASEN DER INSTALLATION:
- Schützhandschuhe anzuziehen, um zu vermeiden, Fingerabdrücke auf den Oberflächen aus
Edelstahl zu lassen.
- Den Brausekopf NIE auf die Oberfläche mit den Versorgungsdüsen zu stellen.
DURANTE TODAS LAS FASES DE LA INSTALACIÓN LES RECOMENDAMOS QUE:
- Utilicen los guantes de protección para no dejar huellas sobre las superficies de acero
INOXIDABLE.
- No apoyen NUNCA el pomo de ducha sobre la superficie que contiene las boquillas de erogación.
НА ВСЕХ ЭТАПАХ УСТАНОВКИ РЕКОМЕНДУЕТСЯ:
- Надевать защитные перчатки, чтобы на поверхностях из нержавеющей стали не оставались
отпечатки пальцев.
- Никогда не класть душевую лейку на поверхность с форсунками.
Ch. 17 mm

5
Prima dell’installazione e messa in funzione
Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del
miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno
dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore
possono entrare corpi estranei in grado di danneggiare guarnizioni/o-ring e/o cartucce/vitoni. Si
raccomanda pertanto di dotare anche l’impianto generale di filtri.
Before installation and setting to work
Attention! The feeding pipes have to be rinsed carefully before the installation of the mixer so that there
won’t remain shavings, sealing or hemp residues, or other impurities inside the pipes. Through pipes not
thoroughly rinsed or through the general water network, in the mixer foreign bodies can enter that could
damage gaskets /o-ring and/or cartridges/headvalves. So filters should be installed also on the general
system.
Avant l’installation et la mise en fonction
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du mélangeur, de
sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés à
l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique général,
dans le mélangeur peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring et/ou
cartouches/têtes. On recommande ainsi d’installer des filtres également sur le système général.
Vor der Installation und Inbetriebnahme
Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Mischbatterie gründlich durchgespült
werden, damit keine Späne, Löt- oder Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht
durchgespülten Rohrleitungen oder auch durch die Hauptwasseranlage, können Fremdkörper in die
Mischbatterie geraten und die Dichtungen/O-Ringe und/oder die Kartuschen/Oberteile beschädigen.
Deshalb empfiehlt es sich auch die Hauptanlage mit Filtern auszustatten.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el
mezclador de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al interior
de los tubos. A través de los tubos no perfectamente enjuagados o de la red hídrica general pueden
entrar en el mezclador unos cuerpos extraños que pueden dañar guarniciones, o-rings y/o cartuchos.
Les recomendamos por lo tanto que instalen los filtros en la planta general también.
Перед установкой и началом использования
Внимание! Перед установкой устройства необходимо тщательно промыть водопроводные трубы,
чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через
плохо промытые водопроводные трубы или через общую водопроводную сеть в устройство могут
попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,
рекомендуется оснастить фильтрами также и общую систему.
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -


6
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -


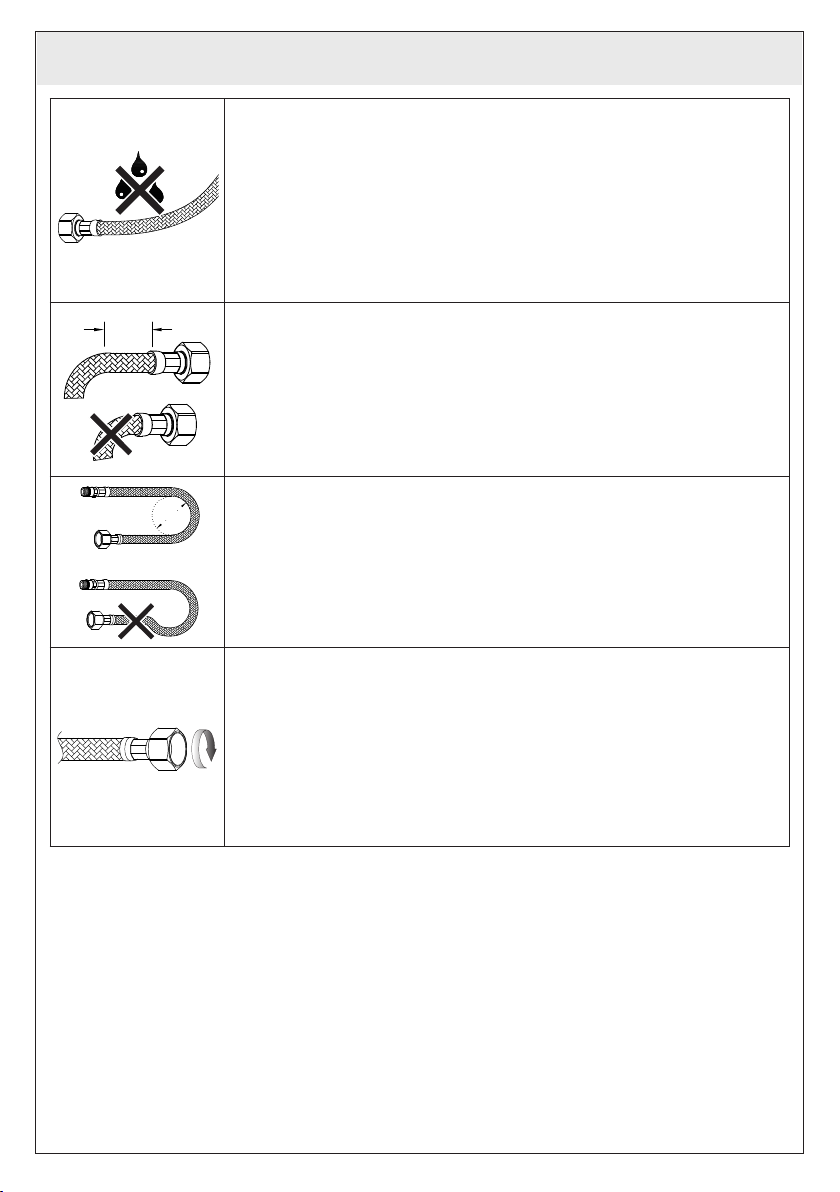

- Prima dell’installazione controllare la presenza e l’integrità delle graffature da ambo i lati dei essibili.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature d’ambo les côtés des exibles.
- Vor der Installation, ist es zu überprüfen, ob die Falze auf beiden Seiten vorhanden und unversehrt
sind.
- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos los lados de lo
s exibles.
- Перед установкой проверьте наличие и сохранность опрессовки на обоих концах гибких
шлангов.
- Non serrare con utensili.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Ziehen Sie nicht durch Werkzeuge fest.
- No cierren con herramienta.
- Не затягивайте при помощи инструмента.
- Avvitare i raccordi con tenuta OR a mano no a percepire una battuta meccanica.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Schrauben Sie die Verbindungen mit einer O-Ringdichtung von Hand ein bis man einen
mechanischen Schlag bemerkt.
- Atornillen los racores con junta OR manualmente hasta percibir un contacto mecánico.
- Завинчивайте соединения с уплотнительными кольцами вручную, до механического
упора.
- Non incassare il condotto nel muro.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- Bauen Sie die Rohrleitung in die Mauer nicht ein.
- No empotren el tubo en la pared.
- Не встраивайте шланг в стену.
- Non installare il essibile in torsione o in tensione.
- Tighten the hose without any twis or tension.
- Ne pas installer le exible en torsion ou en tension.
- Bei der Installation des Schlauchs sorgen Sie dafür, dass er nicht verdreht bzw. gespannt wird.
- No instalen el exible torciéndolo o tensándolo.
- Не допускайте перекручивания или натяжения гибкого шланга.
                    

                  
reliability.



die komplette Zuverlässigkeit.




2 x Ø
Ø
2 x Ø
Ø
Ø
NO!

7
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

- Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento
della treccia ed il conseguente scoppio del essibile.
- Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage
and subsquent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer l’endommage-
ment de la tresse et l’éclat conséquent du exible.
- Der anhaltende Umgang mit Stoffen, die auch zart aggressiv wirken können, kann zur Beschädigung
des Geechtes und infolgedessen zum Rohrbruch führen.
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Продолжительный контакт, даже с не очень едкими веществами, может привести к повреждению
оплетки с последующим разрывом гибкого шланга.
- Prima dell’ inizio della curvatura lasciare un tratto rettilineo di almeno 2 volte il diametro esterno.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Vor dem Beginn der Biegung stellen Sie sicher, dass es einen geradlinigen Abschnitt gibt, dessen
Länge mindestens zweimal höher als der Außendurchmesser sein soll.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Перед началом поворота оставьте прямолинейный участок шланга длиной в 2 наружных
диаметра.
- Rispettare il raggio minimo di curvatura (DN= diametro interno nominale):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Halten Sie den mindeste Biegungshalbmesser ein (DN= Innerer nominell Durchmesser):
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Соблюдайте минимальный радиус поворота (DN= номинальный внутренний диаметр):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Avvitare i raccordi con tenuta a guarnizione (dadi) a mano più 1/4 di giro con chiave
appropriata.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an appropriate
wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de tour avec une clé
appropriée.
- Schrauben Sie die Rohranschlüsse mit Dichtung (Schraubenmutter) erstens von Hand, und
danach um 90° mit einem geeigneten Schlüssel ein.
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4 de vuelta con una
llave adecuada.
- Завинчивайте соединения (гайки) с уплотнительными прокладками вручную до упора и
еще на 1/4 оборота при помощи подходящего гаечного ключа.
Ø
2 x Ø
Ø
2 x Ø

8
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES -

Altezza da terra consigliata - Recommended height from ground
Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

9
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES -

Dati tecnici del miscelatore:
- Pressione minima d’esercizio 0,5 bar
- Pressione massima d’esercizio 5 bar
- Pressione d’esercizio consigliata 3 bar (in caso di pressione dell’acqua superiore ai 5 bar si consiglia
l’installazione di riduttori di pressione)
- Blocco di sicurezza a 38 °C
- Temperatura minima di esercizio in entrata nel miscelatore 3 °C - consigliata 15 °C - FREDDA
- Temperatura massima di esercizio in entrata nel miscelatore 80 °C - consigliata 65 °C - CALDA
- Differenziale termico consigliato 50 °C
- Sistema di sicurezza con blocco dell’ erogazione in caso di mancanza di una delle due acque
Funzionamento:
- Sia con scaldabagni a gas che elettrici ad accumulo
- Impianti centralizzati
- Caldaie murali
- Filtri in acciaio inox per il trattamento delle impurità
Attenzione: 
più idoneo.
Technical data of the mixer:
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
- Recommended working pressure 3 bar (in case of water pressure higher than 5 bar it is recommended to
install pressure reducers)
- Safety lock at 38 °C
- Mixer’s minimum infeed operating temperature 3 °C - recommended 15 °C - COLD
- Mixer’s maximum infeed operating temperature 80 °C - recommended 65 °C - HOT
- Recommended thermal differential 50 °C
- Safety system with flow stop in case of lack of one of the two waters
Operation:
- Either with gas or electric accumulation boilers
- Centralised systems
- Wall boilers
- Filters in stainless steel for the treatment of impurities
Warning: contact the plumber for the choice of the best water heating device.
Données techniques du mitigeur:
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
- Pression d’exercice conseillée 3 bar (en cas de pression de l’eau supérieure aux 5 bar nous conseillons
l’installation de réducteurs de pression)
- Bloc de sécurité à 38 °C
- Température minimum d’exercice en entrée dans le mitigeur 3 °C - conseillée 15 °C - FROIDE
- Température maximum d’exercice en entrée dans le mitigeur 80 °C - conseillée 65 °C - CHAUDE
- Différentiel thermique conseillé 50 °C
- Système de sécurité avec le bloc de la distribution en cas de manque d’une des deux eaux
Fonctionnement:
- Soit avec des chauffe-eaux à gaz, électriques à accumulation
- Installations centrales
- Chaudières au mur
- Filtres en acier inox pour le traitement des impuretés
Attention: consulter le plombier pour le choix du dispositif de réchauffement de l’eau le plus approprié.

10
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES -

Technische Daten der Mischbatterie:
- Minimaler Betriebsdruck 0,5 bar
- Maximaler Betriebsdruck 5 bar
- Empfohlener Betriebsdruck 3 bar (sollte der Wasserdruck einen Wert von 5 bar überschreiten, empfiehlt es
sich Druckminderventile zu installieren)
- Sicherheitsblockierung bei 38 °C
- Minimale Betriebstemperatur am Eingang der Mischbatterie 3 °C - empfehlenswert 15 °C - KALT
- Maximale Betriebstemperatur am Eingang der Mischbatterie 80 °C - empfehlenswert 65 °C - WARM
- Empfohlenes Thermodifferential 50 °C
- Sicherheitssystem zum Unterbrechen der Wasserabgabe, sollte eine der beiden Wasserzuleitungen
ausfallen
Funktionstätigkeit:
- Sowohl mit Gasbadeofen, als auch mit elektrischen Heißwasserspeichern
- Zentralisierte Anlagen
- Wandheizkessel
- Filter aus Inoxstahl für die Behandlung von Verunreinigungen
Achtung: Für eine Wahl der am besten geeigneten Wasserheizvorrichtung wenden Sie sich bitte an Ihren
Vertrauensinstallateur.
Datos técnicos mezclador:
- Presión mínima de ejercicio 0,5 bar
- Presión máxima de ejercicio 5 bar
- Presión de ejercicio aconsejada 3 bar (en caso de presión del agua superior a los 5 bar, les aconsejamos
instalar unos reductores de presión)
- Bloqueo de seguridad a 38 °C
- Temperatura mínima de ejercicio en entrada del mezclador 3 °C - recomendada 15 °C - FRÍA
- Temperatura máxima de ejercicio en entrada del mezclador 80 °C - recomendada 65 °C - CALIENTE
- Diferencial térmico recomendado 50 °C
- Sistema de seguridad con bloqueo de seguridad en caso de falta de una de las dos aguas
Funcionamiento:
- Con calderas tanto de gas como eléctricas por acumulación
- Instalaciones centralizadas
- Calderas murales
- Filtros de acero inoxidable para el tratamiento de las impurezas
Cuidado: consúltense con Su fontanero para elegir el dispositivo de calefacción del agua más adecuado.
Технические данные смесителя:
- Минимальное рабочее давление 0,5 баров
- Максимальное рабочее давление 5 баров
- Рекомендованное рабочее давление 3 бара (в случае давление воды выше 5 баров, рекомендуется
установка редукторов давления)
- Предохранительное ограничение температуры на 38 °C
- Минимальная рабочая температура на вводе смесителя 3 °C, рекомендуемая 15 °C - для ХОЛОДНОЙ
воды
- Максимальная рабочая температура на вводе смесителя 80 °C, рекомендуемая 65 °C - для ГОРЯЧЕЙ
воды
- Рекомендуемая разница температуры: 50 °C
- Предохранительная система с перекрытием подачи в случае отсутствия холодной или горячей
воды
Использование:
- Как с газовыми водонагревателями, так и с электроводонагревателями накопительного типа
- Централизованные системы
- Настенные котлы
- Фильтры из нержавеющей стали для улавливания примесей
Внимание:         


11
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES -

Pressione - Pressure
[bar]
Uscita - Outlet [l/min]
1°

Shower head
2°

Lateral shower heads
3°
Doccetta
Handshower
0.5 3 2,5 2
1654
29 8,5 6
310,5 11 8
412,5 13 10
515 14,5 11

12
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES -

Altezza da terra consigliata - Recommended height from ground

13
CARATTERISTICHE TECNICHE - TECHNICAL FEATURES - CARACTÉRISTIQUES TECHNIQUES -

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
Altezza da terra consigliata
Recommended height from ground

14

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм
Fig. 1
Parete in cartongesso
Plasterboard wall
Mur en placoplâtre
Wand aus Gipspappe
Pared de cartón-yeso

Superficie piastrellata
Tiled surface
Surface carrelée





15


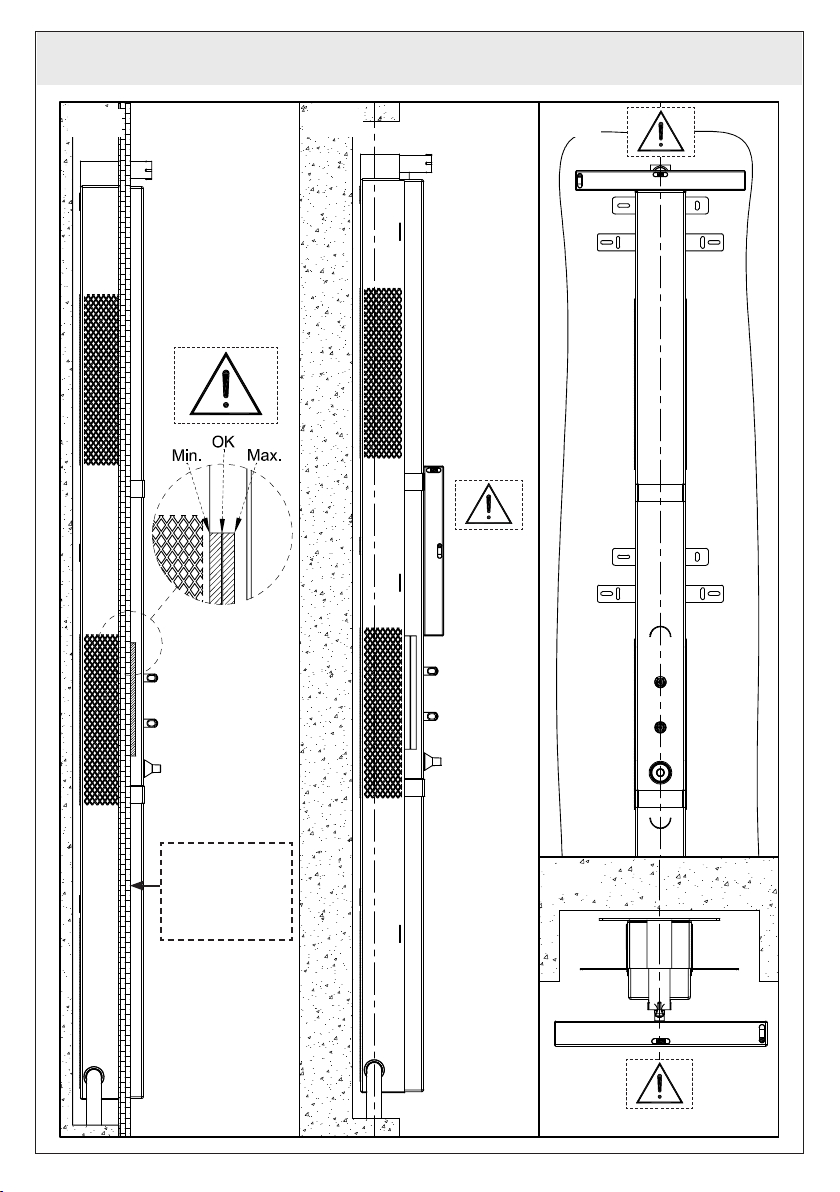

Installazione corpo incasso
Fig. 1 - Togliere i tappi di protezione dei filetti per permettere l’allacciamento alla rete idrica.
Per creare un corretto alloggiamento per il corpo incasso è necessario verificare gli ingombri effettivi dello
stesso e considerare le profondità di incasso minime e massime riportate sulla protezione in plastica pre-
installata sul corpo.
Built-in body installation
Fig. 1 - Remove protection plugs of threads to allow connection to the water network.
To create the proper seat for the built-in body check the actual overall sizes and consider the minimum
and maximum built-in depths shown on the plastic protection pre-installed on the body.
Installation corps encastrement
Fig. 1 - Enlever les bouchons de protection des filets pour permettre la connexion au réseau hydrique.
Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements
effectifs de celui-ci et considérer les profondeurs d’encastrement minimum et maximum indiquées sur la
protection en plastique pré-installée sur le corps.
Installation des Einbaukörpers
Abb. 1 - Die Schutzstopfen aus den Gewinden entfernen, um das Anschließen an das Wassernetz zu
ermöglichen.
Um eine korrekte Unterbringung für den Einbaukörper zu verwirklichen, muss man den effektiven
Platzbedarf dieser überprüfen und die Mindest- und Höchsteinbautiefen berücksichtigen, welche auf der
vorinstallierten Kunststoffschutzvorrichtung auf dem Einbaukörper angegeben sind.
Instalación cuerpo por empotrar
Fig. 1 - Quiten los taponcillos de protección de la las roscas para permitir la conexión a la red hídrica.
Para crear un alojamiento correcto del cuerpo por empotrar es necesario verificar las dimensione máximas
del mismo cuerpo y tener en cuenta las profundidades por empotrar mínimas y máximas indicadas sobre
la protección de plástico pre-instalada sobre el cuerpo.
Установка встроенного корпуса
Рис. 1 - Снимите защитные заглушки резьбы, чтобы выполнить подключение к водопроводной
сети.
Для изготовления правильного проема под встроенный корпус необходимо проверить его реальные
габаритные размеры и учесть минимальную и максимальную глубину встраивания, указанную на
пластиковой защите, установленной на корпус.

16

Fig. 2 Fig. 3 Fig. 4
Fig. 5
G 1/2”
Fredda / Cold
Calda / Hot
Usare canapa o teflon
Use hemp or teflon
Employer chanvre ou teflon
Benutzen Sie Hanf oder Teflon
Usar cáñamo o teflón
Используйте лен или тефлон
Usare canapa o teflon
Use hemp or teflon
Employer chanvre ou teflon
Benutzen Sie Hanf oder Teflon
Usar cáñamo o teflón
Используйте лен или тефлон
Calda / Hot
Fredda / Cold
A

17


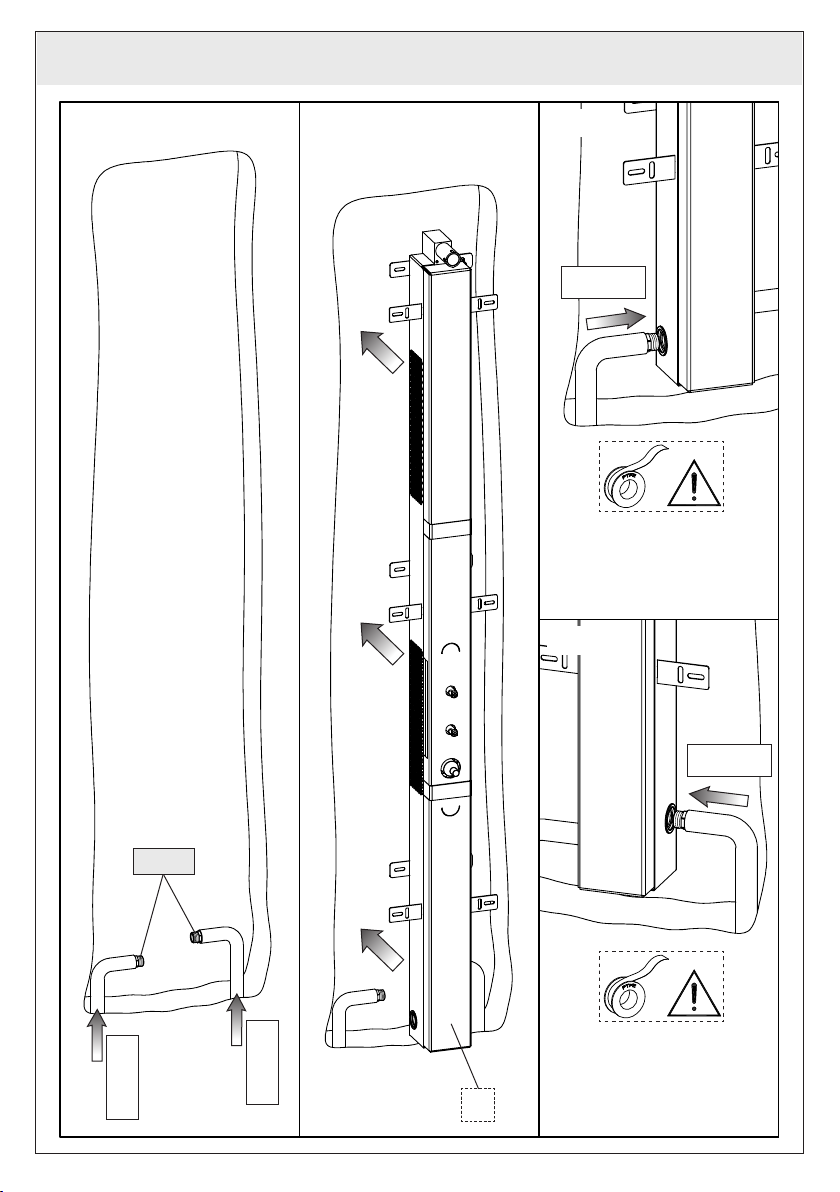

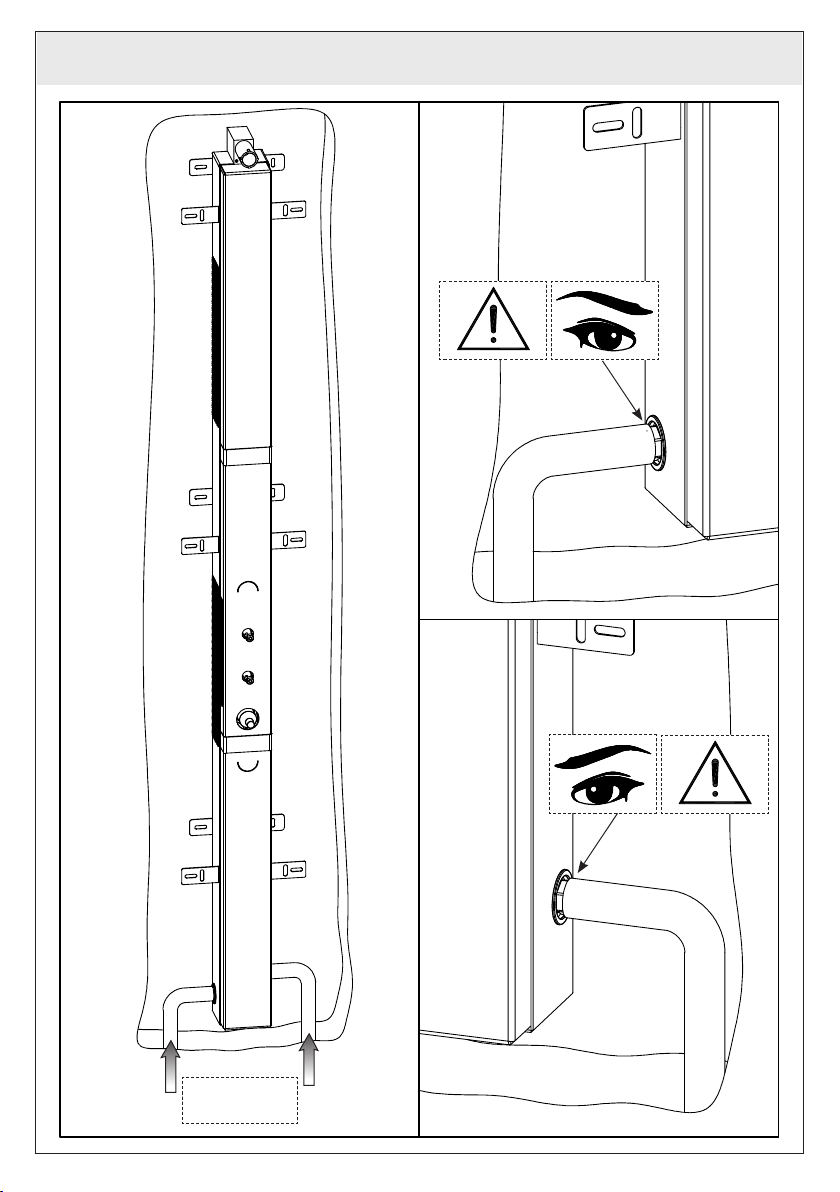

Installazione corpo incasso (continua...)
Prima di iniziare assicurarsi che l’acqua della rete idrica sia chiusa.
Fig. 2 - Per creare un corretto alloggiamento per il corpo incasso è necessario verificare gli ingombri
effettivi dello stesso quindi posizionare le tubazioni della rete idrica utilizzando le connessioni preposte.
Fig. 3 - Inserire il corpo (A) nel recesso precedentemente ricavato nel muro.
Fig. 4-5 - Effettuare l’allacciamento dei tubi di alimentazione al corpo seguendo le indicazioni riportate in
gura. E’ consigliabile utilizzare della canapa o del Teon per garantire la tenuta sui letti.
Built-in body installation (continues...)
Before starting make sure the water network is off.
Fig. 2 - To create a proper seat for the built-in body it is necessary to check the actual overall size of the
latter, so position the water network pipes using the specific connections.
Fig. 3 - Insert the body (A) in the slot previously obtained in the wall.
Fig. 4-5 - Connect the supply pipes to the body following the indications in the gure. Possibly use hemp
or Teon to guarantee tightness on threads.
Installation corps encastrement (continue...)
Avant de commencer s’assurer que l’alimentation du réseau de distribution est coupée.
Fig. 2 - Pour créer un emplacement correct pour le corps encastrement il faut vérifier les encombrements
effectifs de celui-ci ensuite positionner les conduites du réseau hydraulique utilisant les connexions
préposées.
Fig. 3 - Insérer le corps (A) dans la cavité précédemment obtenue dans le mur.
Fig. 4-5 - Effectuer la connexion des tubes d’alimentation au corps suivant les indications dans la figure.
On conseille d’utiliser du chanvre ou du Téon pour garantir l’étanchéité sur les lets.
Installation des Einbaukörpers (folgt...)
Bevor man beginnt, ist es sicherzustellen, dass die Wasserleitungen gesperrt sind.
Abb. 2 - Um eine korrekte Unterbringung für den Einbaukörper zu verwirklichen muss man zuerst den
effektiven Platzbedarf ermitteln und dann, unter Verwendung der übergeordneten Schaltungen, die
Zuleitungen der Wasserversorgung positionieren.
Abb. 3 - Den Körper (A) in die zuvor, in der Wand verwirklichten Aushöhlung einsetzen.
Abb. 4-5 - Dann unter Befolgung der, in der Abbildung aufgeführten Angaben den Anschluss der
Versorgungsleitungen durchführen. Die Dichtigkeit an den Gewinden zu gewährleisten sollte man Hanf
oder Teon verwenden.
Instalación cuerpo por empotrar (continúa...)
Antes de empezar asegúrense que el agua procedente de la red hídrica esté cerrada.
Fig. 2 - Para alojar correctamente el cuerpo por empotrar es necesario verificar sus dimensiones
máximas efectivas y, consecuentemente, posicionar los tubos de la red hídrica utilizando las conexiones
previstas.
Fig. 3 - Introduzcan el cuerpo (A) en el nicho anteriormente realizado en la pared.
Fig. 4-5 - Conecten los tubos de alimentación al cuerpo, según las instrucciones indicadas en la gura.
Les aconsejamos que utilicen cáñamo o teón para garantizar el cierre de las roscas.
Установка встроенного корпуса (продолжение...)
Перед началом убедитесь, что вода из водопроводной сети перекрыта.
Рис. 2 - Для создания правильной полости для встроенного корпуса необходимо проверить его
реальные габаритные размеры и разместить трубы водопроводной сети, используя имеющиеся
точки подключения.
Рис. 3 - Вставьте корпус (А) в проем, ранее выполненный в стене.
Рис. 4-5 - Выполните подключение водопроводных шлангов к корпусу, выполняя указания,
приведенные на рисунке. Для обеспечения герметичности на резьбе рекомендуется использовать
лен.

18

Fig. 6 Fig. 7 Fig. 8
Fig. 9
Superficie piastrellata
Tiled surface
Surface carrelée





19

Installazione corpo incasso (continua...)
Fig. 6 - Vericare che il posizionamento del corpo incasso rientri nei limiti riportati sul corpo stesso
considerando la supercie piastrellata del bagno.
Fig. 7-8-9 - Stabilizzare il corpo all’interno della parete individuando, con l’ausilio di una livella a bolla
d’aria, il corretto posizionamento orizzontale e verticale.
Built-in body installation (continues...)
Fig. 6 - Check that the positioning of the built-in body is within the limits reported on the body itself
considering the tiled surface of the body.
Fig. 7-8-9 - Stabilize the body inside the wall identifying, with the help of a spirit level, the proper horizontal
and vertical positioning.
Installation corps encastrement (continue...)
Fig. 6 - Vérifier que le positionnement du corps encastrement est dans les limites indiquées sur le corps
lui-même en considérant la surface carrelée de la salle de bain.
Fig. 7-8-9 - Stabiliser le corps à l’intérieur du mur en identifiant, à l’aide d’un niveau à bulle, la position
horizontale et verticale correcte.
Installation des Einbaukörpers (folgt...)
Abb. 6 - Sich vergewissern, dass die Positionierung des Einbaukörpers, unter Berücksichtigung der
gefliesten Oberfläche des Bades, den, auf dem Körper selbst angegebenen Grenzwerten entspricht.
Abb. 7-8-9 - Den Körper innerhalb der Wand stabilisieren, wobei man die korrekte horizontale und
vertikale Positionierung unter Zuhilfenahme einer Wasserwaage individualisiert.
Instalación cuerpo por empotrar (continúa...)
Fig. 6 - Verifiquen que el posicionamiento del cuerpo por empotrar cumpla con los límites indicados
sobre el mismo cuerpo, teniendo en cuenta la superficie con baldosas del cuarto de baño.
Fig. 7-8-9 - Estabilicen el cuerpo al interior de la pared individuando, con el auxilio de un nivel con
burbuja de aire, el posicionamiento correcto horizontal y vertical.
Установка встроенного корпуса (продолжение...)
Рис. 6 - Убедитесь, что расположение встроенного корпуса входит в пределы, указанные на
корпусе, учитывая облицованную плиткой поверхность ванной.
Рис. 7-8-9 - Закрепите корпус в стене, проверяя при помощи жидкостного уровня правильность
горизонтального или вертикального положения.

20

Fig. 10 Fig. 11
Fig. 12
APRIRE
OPEN
