Art. 26609
RETTANGOLO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTEQUE lemanuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
queser leído concuidado antesde lainstalación yque hay quecumplir adecuadamentecon los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

5

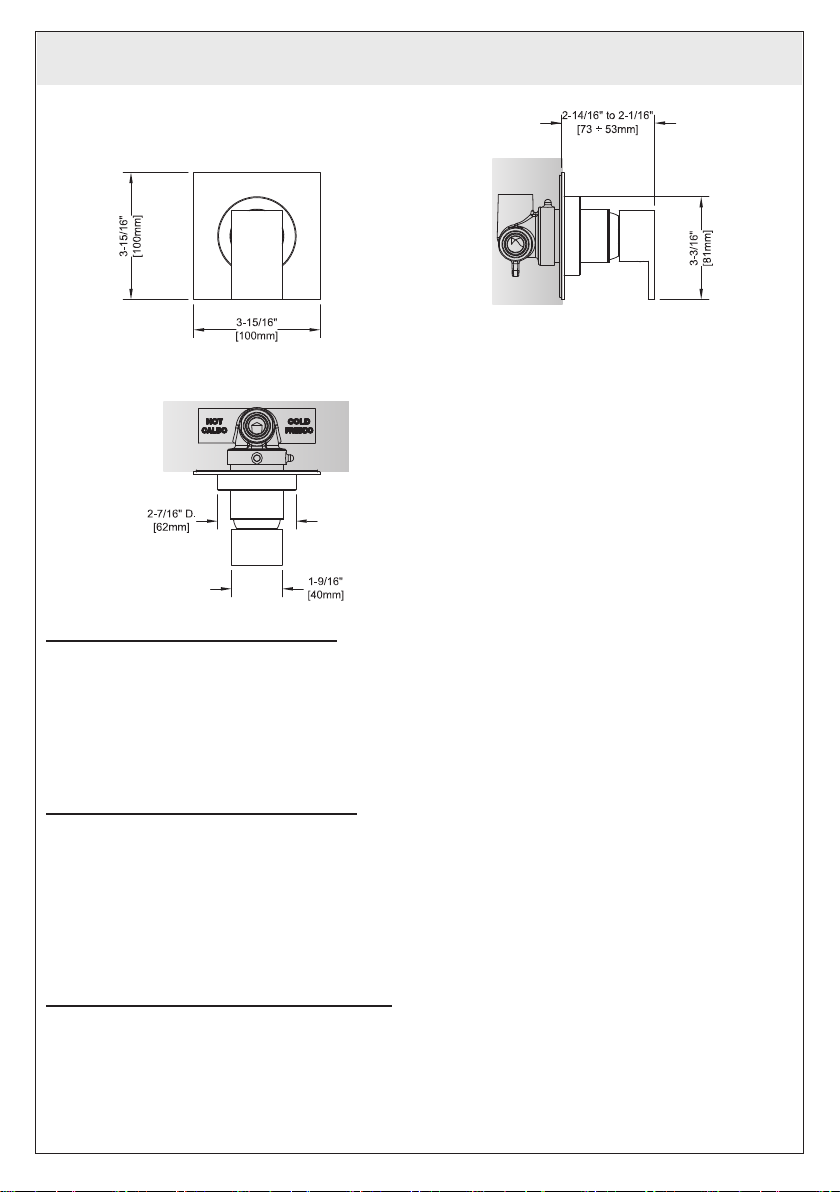

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
Before installation and setting to work
Attention! The feeding pipes have to be rinsed thoroughly before the installation of the product, so that no
shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the
product through the rinsed pipes or the general water plant and could damage the washers/ring washers.
Soltersshouldbeinstalledalsoonthegeneralsystem.
Thewarrantydoesnotcovertheclaimonthisproductresultingfromltersnotbeinginstalledinthemain
watersystem.Seethe“MANUFACTURER’SLIMITEDWARRANTY”.
Avant l’installation et la mise en fonction
Attention!Lestubesd’alimentationdoiventêtrerincésavecsoinavantl’installationduproduit,defaçon
qu’ilnereste pasderiblons, derestesdesoudure oudechanvre, oud’autressaletésà l’intérieurdes
tubes.Atraverslestuyauteriesquinesontpasbienrincéesouàtraversl’installationhydriquegénérale,
descorpsétrangerspeuvententrerdansleproduitetabîmerlesjoints/lesjointsàanneau.Onrecommande
ainsid’installerdesltreségalementsurlesystèmegénéral.
Lagarantienecouvrepaslesmauvaisfonctionnementsdeceproduitdanslecasoùlesltresnesoient
pas installés au réseau hydraulique central. Voir “LIMITATION DE GARANTIE”.
Antes de la instalación y la puesta en función
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados a fondo antes de la instalación del
productodemaneraquenoquedenvirutas,residuosdesoldaduraocáñamouotrasimpurezasenlos
tubos.Atravésdetuberíanobienenjuagadaodelaredhídricaengeneral,enelproductopuedenentrar
cuerposextrañoscapacesdedañarlosempaques/anillosdecierre.Lesrecomendamosporlotantoque
instalenlosltrosenlaplantageneraltambién.
Lagarantíanocubrereclamacionessobreesteproductoqueprocedandelosltros,elcualnoseinstalaron
enelsistemahídricoprincipal.Mirarlos“LIMITESDEGARANTIADELPRODUCTOR”.

6
PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES

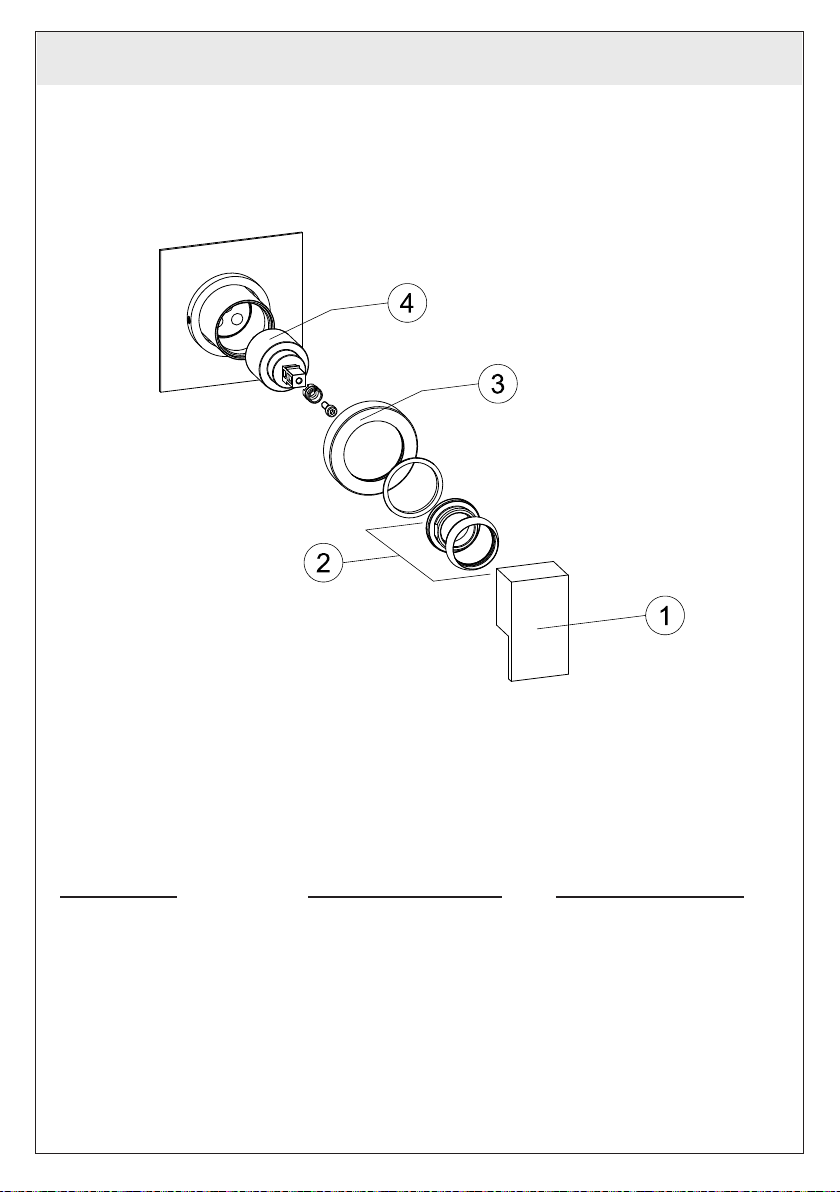

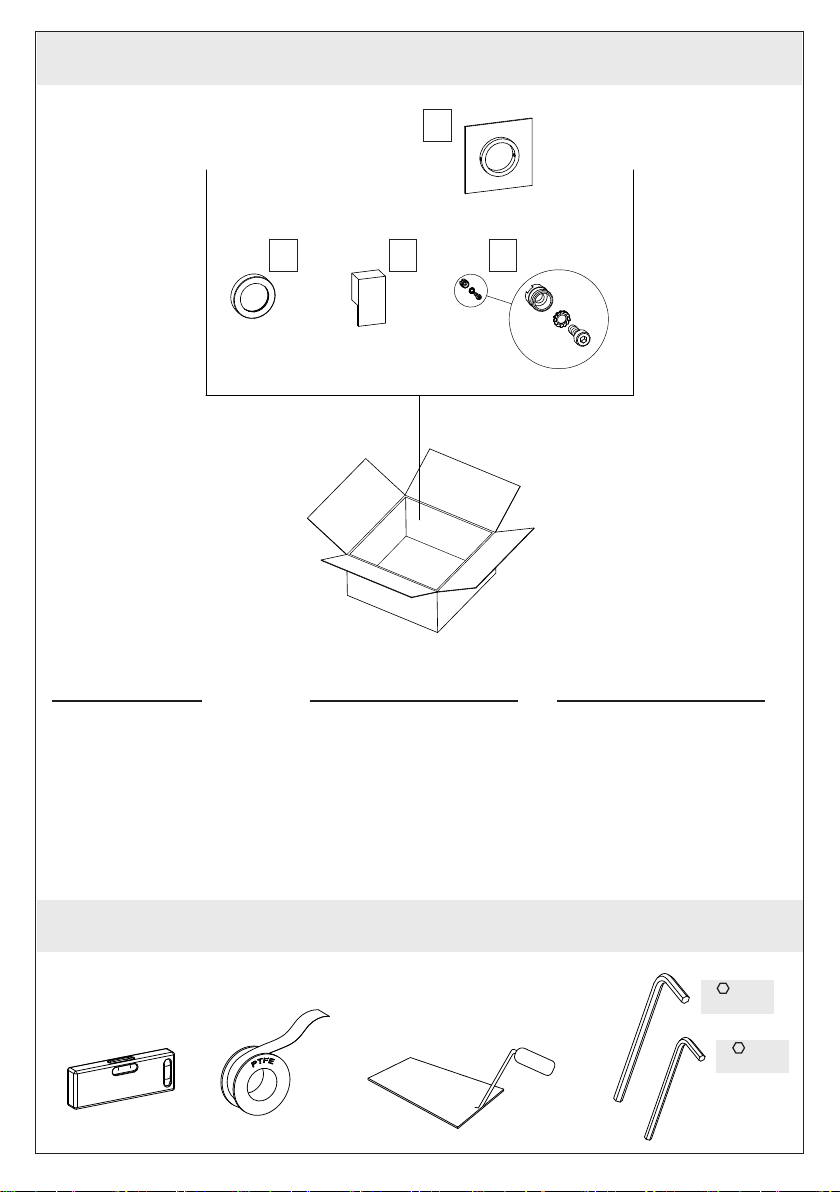

Package content:
1-Cover plate
2 - Round plate
3 - Complete lever
4 - Cartridge extension
Contenu de l’emballage:
1-Plaquedecouverture
2 - Rondelle
3 - Levier complet
4 - Rallonge cartouche
Contenido del embalaje:
1-Placadecobertura
2 - Florón
3 - Palanca completa
4 - Alargadera cartucho
1
2
TOOLS FOR INSTALLATION - OUTILS NÉCESSAIRES POUR L’INSTALLATION
- HERRAMIENTA NECESARIA PARA LA INSTALACIÓN
Fig. 1
Fig. 2
1/8”
[2,5 mm]
1/8”
[3 mm]
3 4

7
Fig. 1

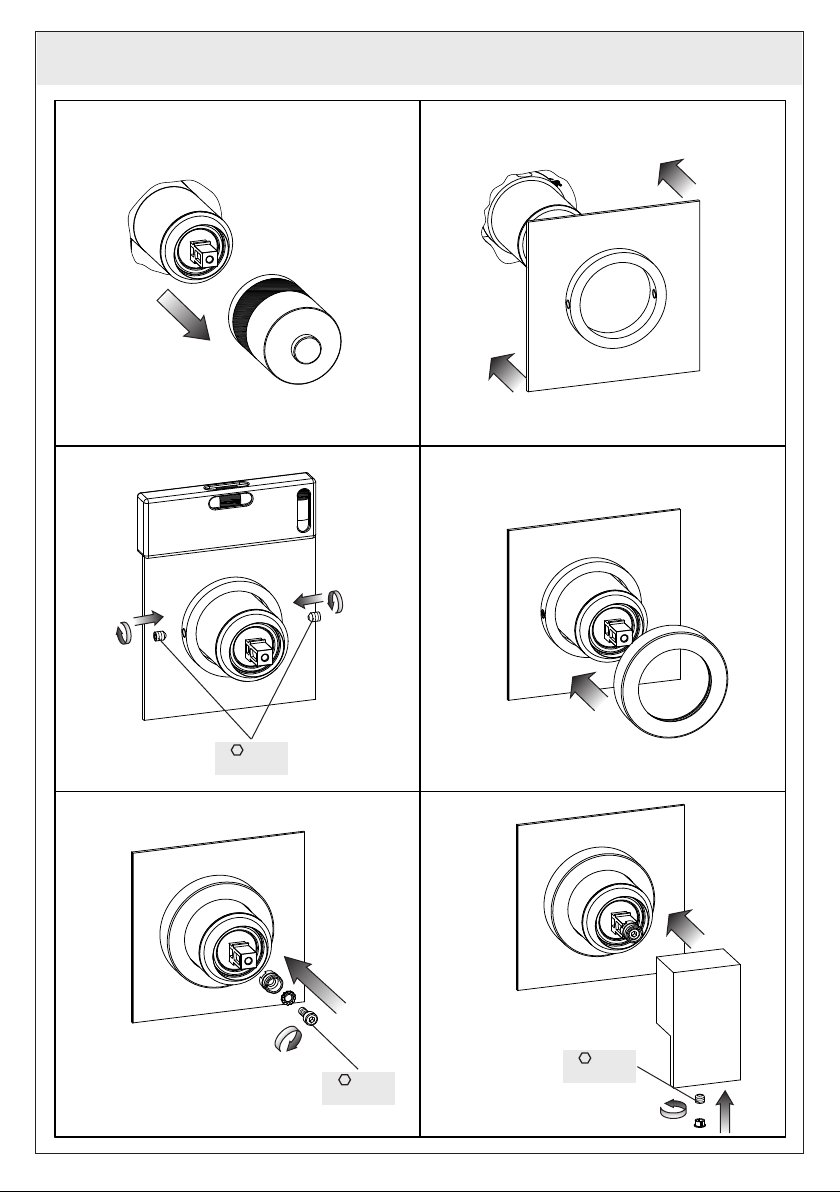

INSTALLATION OF CHROME FINISHED EXTERNAL PARTS - INSTALLATION DES PARTIES EXTERNES
EN FINISSAGE CHROME - INSTALACIÓN DE LAS PARTES EXTERNO EN ACABADO CROMO
Fig. 2
Fig. 3 Fig. 4
1/8”
[2,5 mm]
1/8”
[3 mm]
Fig. 5 Fig. 6
1/8”
[2,5 mm]

8
INSTALLATION OF CHROME FINISHED EXTERNAL PARTS - INSTALLATION DES PARTIES EXTERNES
EN FINISSAGE CHROME - INSTALACIÓN DE LAS PARTES EXTERNO EN ACABADO CROMO
WALL INSTALLATION - (CHROME nishing items)
Remove plastic protections.
Fit the cover plate inside, let it slide down to the wall and fasten it to the body with pre-assembled pins
(checktheperfectalignmentoftheplatewithaspiritlevel).Pushthenishringintothebody.Installon
the cartridge stem the components of the extension according to the shown sequence. Insert the handle
on the cartridge until reaching the mechanical stop, and fasten it with the supplied pin.
INSTALLATION MURALE - (articles en nition CHROME)
Enlever les protections en plastique.
Insérer la plaque de couverture, la coulisser jusqu’au mur et la xer au corps avec les goujons pré-
assemblés(contrôlerl’alignementparfaitdelaplaqueàl’aided’unniveauàbulle).Introduireàpression
larondelledenitionsurlecorps.Installersurlatigedelacartouchelescomposantsdelarallongedans
laséquenceindiquée.Insérerlapoignéesurlacartouchejusqu’àl’arrêtmécanique,etlaxeravecle
goujonfourni.
INSTALACIÓN DE PARED - (artículos en acabado CROMO)
Remuevan las protecciones de plástico.
Introduzcan la placa de cobertura, háganla deslizar hasta la pared y asegúrenla al cuerpo con la ayuda
delasclavijasdejaciónpre-montadas(controlenlaperfectaalineacióndelaplaca,ayudándosecon
unniveldeburbujadeaire).Introduzcanporpresióneloróndeacabadoenelcuerpo.Instalensobre
el vástago del cartucho los componentes de la alargadera según la secuencia indicada. Introduzcan la
manetasobreelcartuchohastasutopemecánicoybloquéenlautilizandolaclavijadejación.

9
INSTALLATION OF CHROME FINISHED EXTERNAL PARTS - INSTALLATION DES PARTIES EXTERNES
EN FINISSAGE CHROME - INSTALACIÓN DE LAS PARTES EXTERNO EN ACABADO CROMO
Fig. 7
Fig. 11
Fig. 8 Fig. 9 Fig. 10

10
Fig. 12 Fig. 13
Fig. 14 Fig. 15

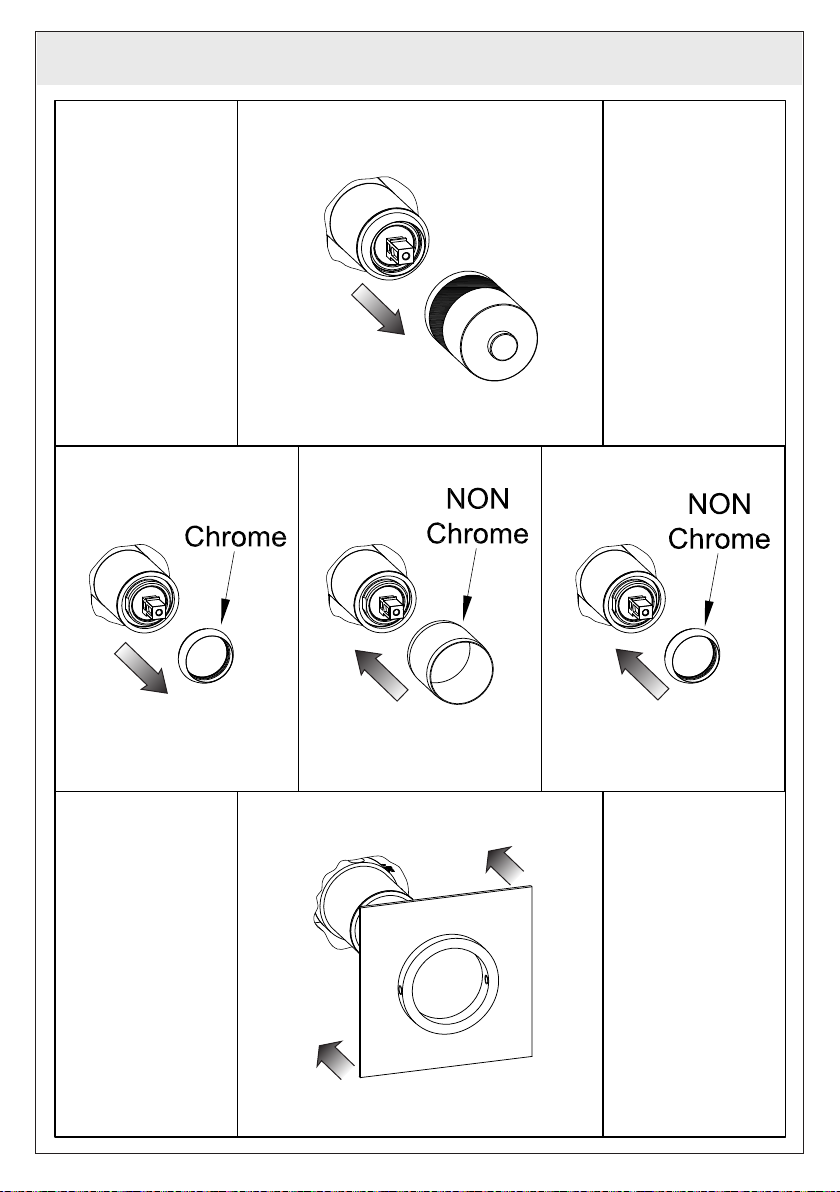

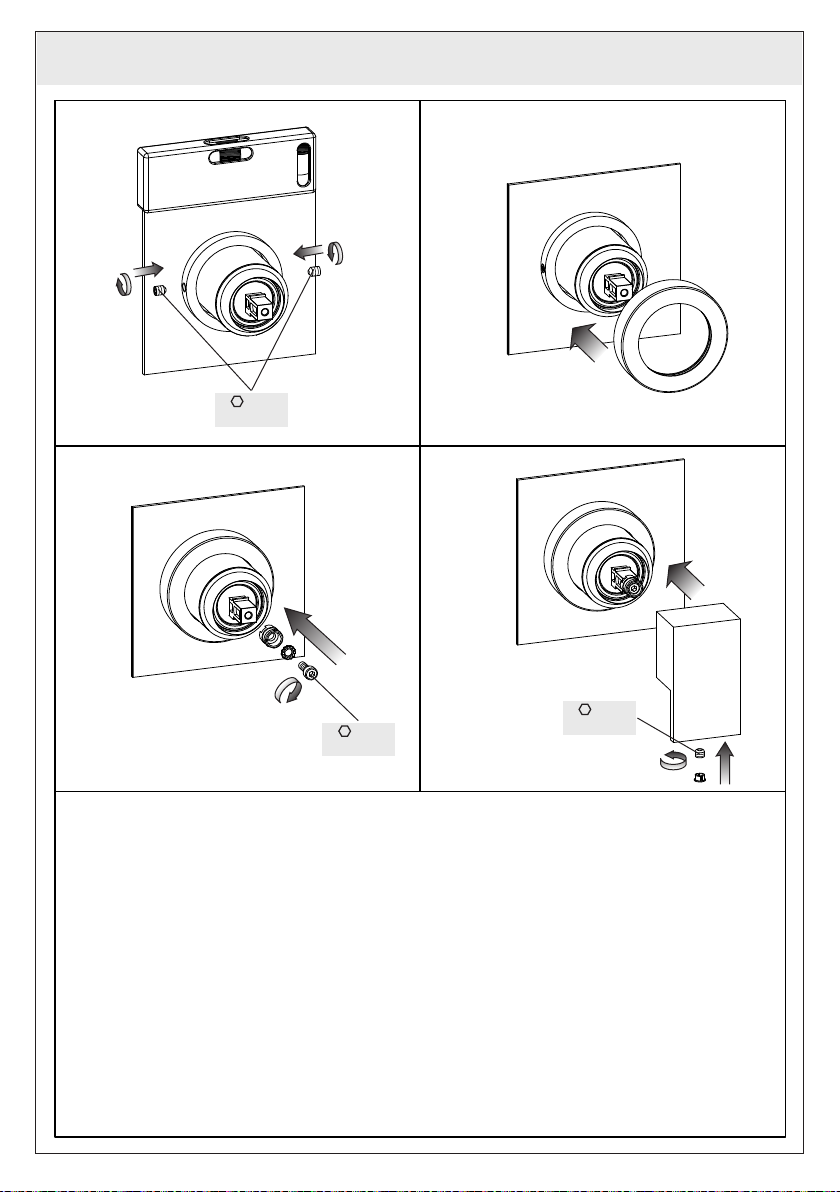

INSTALLATION OF FINISHED EXTERNAL PARTS DIFFERNT FROM CHROME - INSTALLATION DES
PARTIES EXTERNES EN FINISSAGE PAS CHROME - INSTALACIÓN DE LAS PARTES EXTERNO EN
ACABADO DIFERENTE DE CROMO
1/8”
[2,5 mm]
1/8”
[3 mm]
1/8”
[2,5 mm]

11
INSTALLATION OF FINISHED EXTERNAL PARTS DIFFERNT FROM CHROME - INSTALLATION DES
PARTIES EXTERNES EN FINISSAGE PAS CHROME - INSTALACIÓN DE LAS PARTES EXTERNO EN
ACABADO DIFERENTE DE CROMO
WALL INSTALLATION - (items in different nishings from CHROME)
Remove plastic protections.
Disassembletheringnutcoverringin“CHROME”nishfromthebuilt-inbody.Insertpressingthenish
ringandinsertpressingthenewcartridgecoverringnutinnish.Fitthecoverplateinside,letitslide
downtothewallandfastenittothebodywithpre-assembledpins(checktheperfectalignmentofthe
platewithaspiritlevel).Pushthenishringintothebody.Installonthecartridgestemthecomponents
of the extension according to the shown sequence. Insert the handle on the cartridge until reaching the
mechanical stop, and fasten it with the supplied pin.
INSTALLATION MURALE - (articles en nitions différentes du CHROME)
Enlever les protections en plastique.
Démonterlabaguecouvre-viroleennition“CHROME”ducorpsencastré.Introduireàpressionlabague
de nition et installer à pression la nouvelle virole couvre-cartouche en nition. Insérer la plaque de
couverture, la coulisser jusqu’au mur et la xer au corps avec les goujons pré-assemblés (contrôler
l’alignementparfaitdelaplaqueàl’aided’unniveauàbulle).Introduireàpressionlarondelledenition
sur le corps. Installer sur la tige de la cartouche les composants de la rallonge dans la séquence indiquée.
Insérerlapoignéesurlacartouchejusqu’àl’arrêtmécanique,etlaxeraveclegoujonfourni.
INSTALACIÓN DE PARED - (artículos en acabado diferente del CROMO)
Remuevan las protecciones de plástico.
Desmonten al anillo cubre-virola con acabado “CROMO” del cuerpo empotrado. Introduzcan por
presión el anillo de acabado e instalen por presión la nueva virola que cubre el cartucho con acabado.
Introduzcan la placa de cobertura, háganla deslizar hasta la pared y asegúrenla al cuerpo con la ayuda
delasclavijasdejaciónpre-montadas(controlenlaperfectaalineacióndelaplaca,ayudándosecon
unniveldeburbujadeaire).Introduzcanporpresióneloróndeacabadoenelcuerpo.Instalensobre
el vástago del cartucho los componentes de la alargadera según la secuencia indicada. Introduzcan la
manetasobreelcartuchohastasutopemecánicoybloquéenlautilizandolaclavijadejación.

12

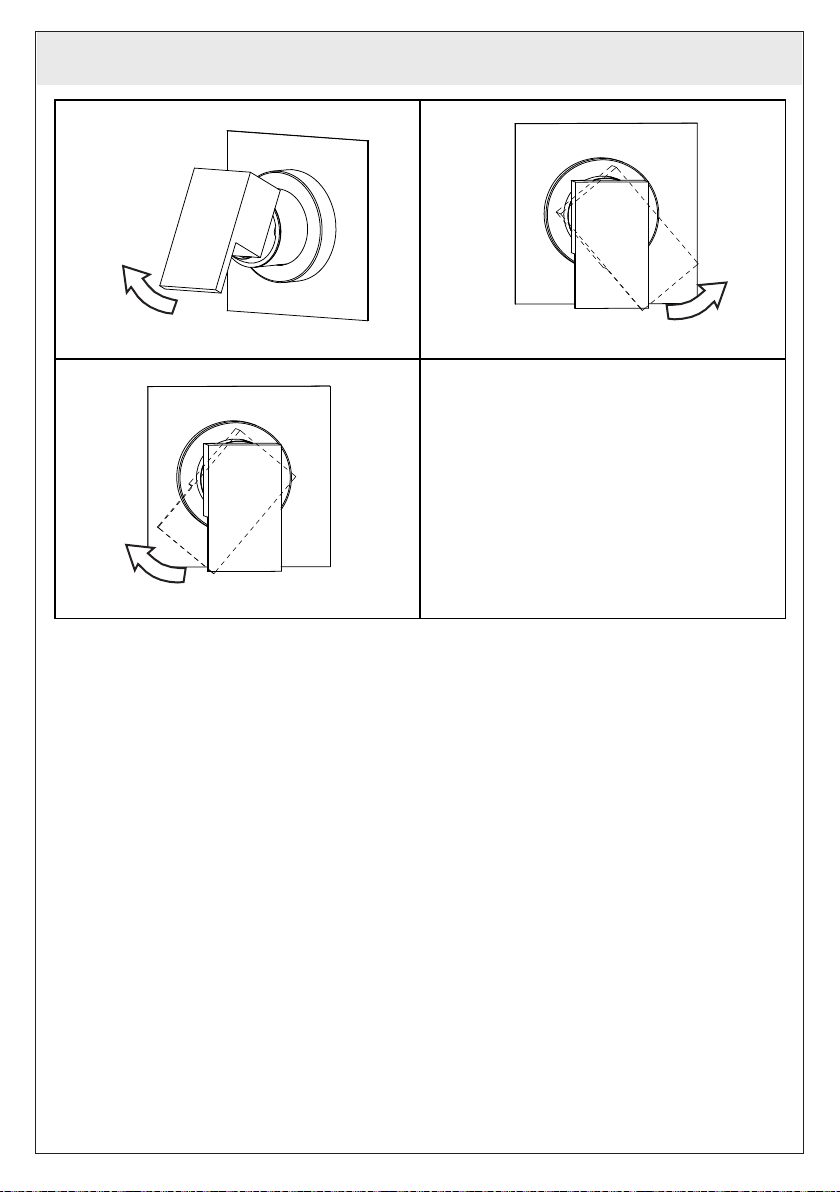

WORKING - FONCTIONNEMENT - FUNCIONAMIENTO
Fig. 16 Fig. 17
OFF
COLD
HOT
ON
Fig. 18

13
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Spare parts:
1-Completelever
2 - Cartridge fastening
ring nut
3 - Round plate
4-CartridgeØ35
Pièces de rechange:
1-Leviercomplet
2 - Virole de fixation car-
touche
3 - Rondelle
4-CartoucheØ35
Piezas de repuesto:
1-Palancacompleta
2-Viroladefijacióndel
cartucho
3 - Florón
4-CartuchoØ35

14
MAINTENANCE - ENTRETIEN - MANUTENCIÓN
Fig. 1
1/8”
[2,5 mm]
B
A
C
D
Fig. 2
1-1/8”
[28 mm]
E
F
G
REPLACEMENT OF THE HEADVALVE
Before carrying out this operation make sure that the water supply is turned off.
Removethefinishcap(A)payingattentionnottodamageitandunscrewthepin(B)inordertoremovethe
handle(C).Liftthenishingringnut(D)usingthereferencenotch.Removetheindicatorring(E),unscrewthe
xingringnut(F).Removetheextensionofthecartridge(G)unscrewingthefasteningscrew.Thenremove
thecartridge(L)fromthemixerbody.Put the new cartridge into the body, checking that the two centering pins
enterintotherespectiveseats(X)andthatgasketsarewellpositioned.
Reassemble all in the opposite sequence.
SUBSTITUTION DE LA TÊTE
Avant d’effectuer cette opération, il faut s’assurer que l’eau du réseau hydrique sera fermée.
Enleverlebouchondenition(A)veillantànepasl’abîmeretdévisserlegoujon(B)pourpouvoirextrairela
poignée(C).Souleverlaviroledenition(D)enutilisantlarainurederéférence.Quitter la bague d’indication
(D),dévisserlaviroledexation(E).Enleverlarallongedelacar touche(G)dévissantlavisdexation.Extrai-
reensuitelacartouche(L)ducorpsmitigeur.Introduireennlacartouchenouvelle,envériantquelesdeux
pivotsdecentrageentrentdanslessiègesrespectifs(X)etquelesgarnituressontbienpositionnées.
Assemblerànouveaulemélangeurensuivantleprocédéinverse.
SUSTITUCIÓN DE LA MONTURA
Antesdeefectuardichaoperaciónasegúrensequeelaguadelaredhídricaestécerrada.
Quiten el taponcillo de acabado (A) cuidando con no dañarlo y destornillen la clavija de jación (B) para
extraer la maneta (C). Levanten la virola cubre-cartucho (D) utilizando la ranura de referencia. Quiten el
anilloindicador(D),destornillenlaviroladejación(E).Quitenlaalargaderadelcartucho(G)destornillando
el tornillo dejación. Extraigan el cartucho (L)del cuerpo mezclador.Finalmente introduzcan elcartucho
nuevo,asegurándosequelasdosclavijasdecentrajeseencuentrenensuasiento(X)yquelasjuntasestén
posicionadas correctamente.
Vuelvanaensamblartodoelconjuntoprocediendoconsecuenciainversa.
Fig. 3
L
1/8”
[3 mm]
X1/8”
[3 mm]
1/8”
[3 mm]

ET39682-R1
