BALL, GOLF AND CLEAN-UP CADDY INSTALLATION
SAFETY
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
BALL, GOLF AND CLEAN-UP CADDY
INSTALLATION INSTRUCTIONS
Parts Maximum Weight Limit Tools and Parts Required
Ball Caddy 25 lbs (11.3 kg) N/A
Golf Caddy
25 lbs (11.3 kg) for the shoe shelf
3/8” (9.52 mm) nut driver, 1/2” (1.27 cm) nut
driver, Phillips- head screwdriver,Hex Key
50 lbs (22.7 kg) for the golf bag shelf
75 lbs (34.0 kg) for the golf bag caddy
Clean-Up Caddy 25 lbs (11.3kg) 3/8” (9.52 mm) Nut driver, Phillips
screwdriver
IMPORTANT : Intended to be installed on Gladiator®Garageworks GearWall®panels or GearTrack®channels.
NOTES :
1. Be sure the Gladiator®GearWall®panel or GearTrack®channel is installed with mounting screws in every slot and at every stud
location with a maximum of 24” (60.96 cm) horizontally between screws.
2. Remove the caddies parts and fasteners, and dispose of/recycle all packaging materials.

3
BALL CADDY
Mount the Ball Caddy to
GearTrack®channel or
GearWall®panel for Assembly
1. Align the mounting brackets, one on each side of the rear
frame, with the desired slots in the GearWall®panel or
GearTrack®channel.
2. Engage the bracket rims into the slots in the GearWall®panel
or GearTrack®channel by lifting up, pushing toward the wall
and lowering the rims into the slots.
A
A. Mounting bracket
3. Inspect the ball caddy from the side to ensure the bracket
rims are fully engaged in the slots.
Assemble Ball Caddy
IMPORTANT : Before assembling, rst mount the ball caddy
to GearWall®panel or GearTrack®channel.
1. Reach inside the ball caddy and unfasten the fabric closures
running along the bottom front of the caddy.
A
A
A. Fabric closures
2. Slide the hollow metal rods onto each end of the lower frame,
as shown.
A
B
A. Hollow metal rod
B. Lower frame
3. Holding the lower frame where it is joined with the metal rods,
place the frame, bottom edge down, into the ball caddy at an
angle.
C
A
B
A. Upper frame
B. Ball caddy front
C. Lower frame
4. Slide the hollow metal rods that are joined to the lower frame,
onto each end of the upper frame, as shown.
A
B
A. Upper frame
B. Ball caddy front
5. Pull the lower frame forward until it is between the fabric
closures at the bottom of the ball caddy. Fasten the fabric
closures around both cross bars of the lower frame.
NOTE : Make sure the fabric closures are fastened tightly
around both the upper and lower crossbars of the frame.
B
A
A. Crossbar
B. Fabric closures
6. Attach the eight hooks, one on each end of the four elastic
straps, onto the upper and lower frame, as shown.
B
B
A
A. Upper frame
B. Hook

4
GOLF CADDY
Assemble Golf Caddy
F1
F1: 5/16”(7.93 mm)
hex-head bolt (14)
F2
F2: 5/16” (7.93 mm)
ange nut (4)
1. Using 5/16” (7.93 mm) hex-head bolts (F1) and 5/16” (7.93 mm)
ange nuts (F2), attach the golf bag shelf to the sides as
shown.
B
A
A. 5/16”(7.93 mm) ange nut (F2)
B. 5/16”(7.93 mm) hex-head bolt (F1)
2. Create a shoe shelf by using 5/16” (7.93 mm) hex-head bolts
(F1), to attach the 5 rods to both sides of the golf caddy, as
shown.
A
A. 5/16”(7.93 mm) hex-head bolt (F1)
3. Stand the golf caddy upright.
Attach Mounting Brackets
F2 F3b F7
F2 5/16” (7.93 mm)
ange nut (8)
F3b Phillips-head screw (4)
F7 Carriage-head bolt (8)
F8 F10
F8 Washer (8)
F10 Acorn nut (4)
1. With the mounting bracket rims pointing down, align the 2
bracket holes with the top two holes in each side.
2. Working from the back, insert a carriage-head bolt (F7)
through the holes in the bracket and into the side.
3. Working from the front, fasten each bolt with a washer (F8)
and a ange nut (F2). Completely tighten the nuts.
4. Repeat steps 1 through 3 to attach the lower mounting
bracket.
NOTE : Hand tighten the nuts attaching the lower bracket.
In order to mount the golf caddy on the wall, this bracket will
need to be adjusted.
D
E
A
B
C
A. Carriage-head bolts (F7)
B. Washer (F8)
C. Flange nuts (F2)
D. Upper mounting bracket
E. Lower mounting bracket
5. Using Phillips-head screws (F3b) and acorn nuts (F10), attach
the golf bag divider to the 4 holes in the center of the upper
mounting bracket.
C
B
A
B
A. Phillips-head screws (F3b)
B. Acorn nuts (F10)
C. Golf bag divider
Mount the Golf Caddy to the
Wall
IMPORTANT : If Gladiator®GearTrack®channels will be used
to mount the golf caddy, they must be installed 18” (46 cm)
apart.
1. Determine caddy mounting location on GearWall®panel or
GearTrack®channels.
2. Engage the upper mounting bracket into the wall slots by
lifting up, pushing toward the wall and lowering the bracket
rims into the slots.
3. Inspect the golf caddy from the side to ensure the upper
mounting bracket rims are fully engaged in the slots as
shown.
18" (46 cm
)

5
A
B
C
A. Bracket rim
B. Slot
C. Mounting bracket fully
engaged
4. Grasping the bolts, lift up on the lower mounting bracket to
align the bracket rims with the slots on the GearWall®panel or
GearTrack®channel.
5. Push the golf caddy toward the wall and lower the lower
bracket rims into the slots.
NOTE : Make sure the lower mounting bracket is fully
engaged in the slots.
6. Using a 1/2” (1.27 cm) wrench, tighten the nuts on the lower
mounting bracket.
7. Inspect the golf caddy from the sides to ensure both the
upper and lower mounting brackets are fully engaged in their
respective slots as shown.
8. Attach each strap to the side panel and to the D-ring on the
golf bag divider, as shown.

6
CLEAN-UP CADDY
Assemble Clean-Up Caddy
F3b
F3b Phillips-head screw (2)
F10
F10 Acorn nut (6)
1. Insert the threaded studs at the top of each side piece into the
two holes in each side of the caddy back.
NOTE : Make sure the bracket rim on the caddy back is to the
outside of the side pieces.
2. Using two acorn nuts (F10) per side, attach the sides to the
back. Completely tighten with a 3/8” (9.52 mm) nut driver.
A
A. Acorn nuts (F10)
3. Attach the caddy shelf (with the name badge facing up) by
interlocking the shelf tabs with the tabs on the back.
NOTE : Make sure the lower mounting bracket is fully
engaged in the slots.
A
A. Bottom piece
4. Using the two Phillips-head screws (F3b) and two acorn nuts
(F10) fasten the caddy shelf to the sides.
A
B
A. Phillips-head screw (F3b)
B. Acorn nut (F10)
5. Holding each screw in place with a screwdriver, completely
tighten the acorn nut with the nut driver.
Mount the Clean-Up Caddy to
the Wall
1. Engage the bracket rims located on the back of the caddy
into the slots in the GearWall®panel or GearTrack®channel by
lifting up, pushing toward the wall and lowering the rims into
the slots.
2. Inspect the caddy from the side to ensure the bracket rims are
fully engaged in the slots as shown.
WARRANTY
For warranty information:
In U.S.A. call 1-866-342-4089 or visit our website at
www.GladiatorGW.com
In Canada call 1-800-807-6777 or visit our website at
www.gladiatorgarageworks.ca
There are many benets for registering the product. Find out more
and register the product online at
www.gladiatorgarageworks.com.

7
NOTES

8
SÛRETÉ DES INSTALLATIONS DU CASIER À ACCESSOIRES POUR
NETTOYAGE,DU CASIER DE GOLF ET DU PANIER POUR BALLONS
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
SÛRETÉ DES INSTALLATIONS DU CASIER
À ACCESSOIRES POUR NETTOYAGE, DU CASIER
DE GOLF ET DU PANIER POUR BALLONS
Pièces Limite de poids maximum Outils et pièces requis
Panier pour ballons 25 lb (11,3 kg) N.D.
Casier de golf
25 lb (11,3 kg) pour la tablette à
chaussures Tourne-écrou de3/8” (9,52 mm), tourne-
écrou de 1/2” (1,27 cm), tournevis à tête
cruciforme, clé à tête hexagonale
50 lb (22,7 kg) pour la tablette à sac de
golf
75 lb (34,0 kg) pour le casier de golf
Casier à accessoires pour nettoyage 25 lb (11,3 kg) Tourne-écrou de 3/8” (9,52 mm), tournevis
à tête cruciforme
IMPORTANT : Produit conçu pour une installation sur des panneaux Gladiator®Garageworks GearWall®ou des prolés GearTrack®.
REMARQUE :
1. Vérier que lors de l’installation des panneaux GearWall®ou des prolés GearTrack®Gladiator®, une vis de montage a été placée
dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24” (60,96 cm) entre les vis.
2. Retirer les composants et pièces d’assemblage du casier; jeter ou recycler les matériaux d’emballage.

9
PANIER POUR BALLONS
Fixer le panier pour ballons au
prolé GearTrack®ou au panneau
GearWall®pour le montage
1. Aligner les supports de montage, un sur chaque côté du cadre
arrière avec les rainures de l’emplacement désiré sur le panneau
GearWall
®
ou sur le prolé GearTrack
®
.
2. Engager les rives d’accrochage dans les rainures du panneau
GearWall
®
ou du prolé GearTrack
®
: soulever, pousser contre le
mur, et abaisser pour que les deux rives s’engagent parfaitement
dans les rainures d’accrochage.
A
A. Bride de montage
3. Inspecter le panier pour ballons depuis les côtés pour vérier que les
rives d’accrochage sont parfaitement engagées dans les rainures.

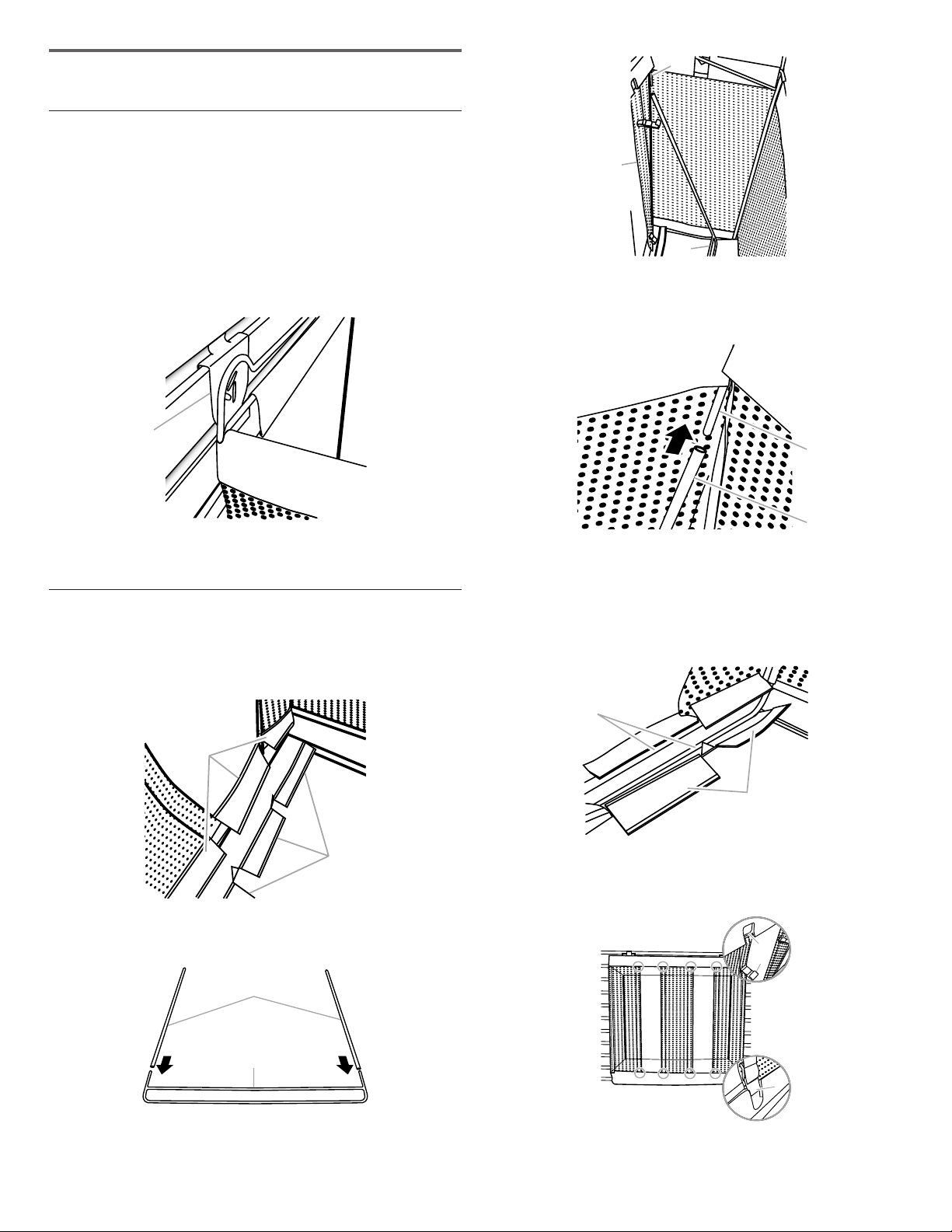

Assemblage du panier pour ballons
IMPORTANT: Avant le montage, xer d’abord le panier pour
ballons au panneau GearWall
®
ou au prolé GearTrack
®
.
1. Accéder à l’intérieur du panier à ballons et détacher les fermetures
de tissu au fond du panier, bord avant.
A
A
A. Fermetures de tissu
2. Faire glisser les tiges creuses en métal dans chaque extrémité du
cadre inférieur, tel qu’illustré.
A
B
A. Tige creuse en métal
B. Cadre inférieur
3. En tenant le cadre inférieur où il est assemblé aux tiges en métal,
placer le cadre, bord inférieur vers le bas, dans le panier à ballons
de manière inclinée.
C
A
B
A. Cadre supérieur
B. Avant du panier à ballons
C. Cadre inférieur
4. Faire glisser les tiges creuses en métal qui sont assemblées au cadre
inférieur, dans chaque extrémité du cadre supérieur, tel qu’illustré.
A
B
A. Cadre supérieur
B. Avant du panier à ballons
5. Tirer le cadre inférieur vers l'avant jusqu'à ce qu'il se trouve entre les
fermetures de tissu au bas du panier à ballons. Fixer les fermetures
de tissu autour des deux barres transversales du cadre inférieur.
REMARQUE: S’assurer que les fermetures de tissu sont bien xées
autour des barres transversales supérieure et inférieure du cadre.
B
A
A. Barre transversale
B. Fermetures de tissu
6. Fixer les huit crochets, un à chaque extrémité des quatre sangles
élastiques, sur le cadre supérieur et inférieur, tel qu’illustré.
B
B
A
A. Cadre supérieur
B. Crochet

10
CASIER DE GOLF

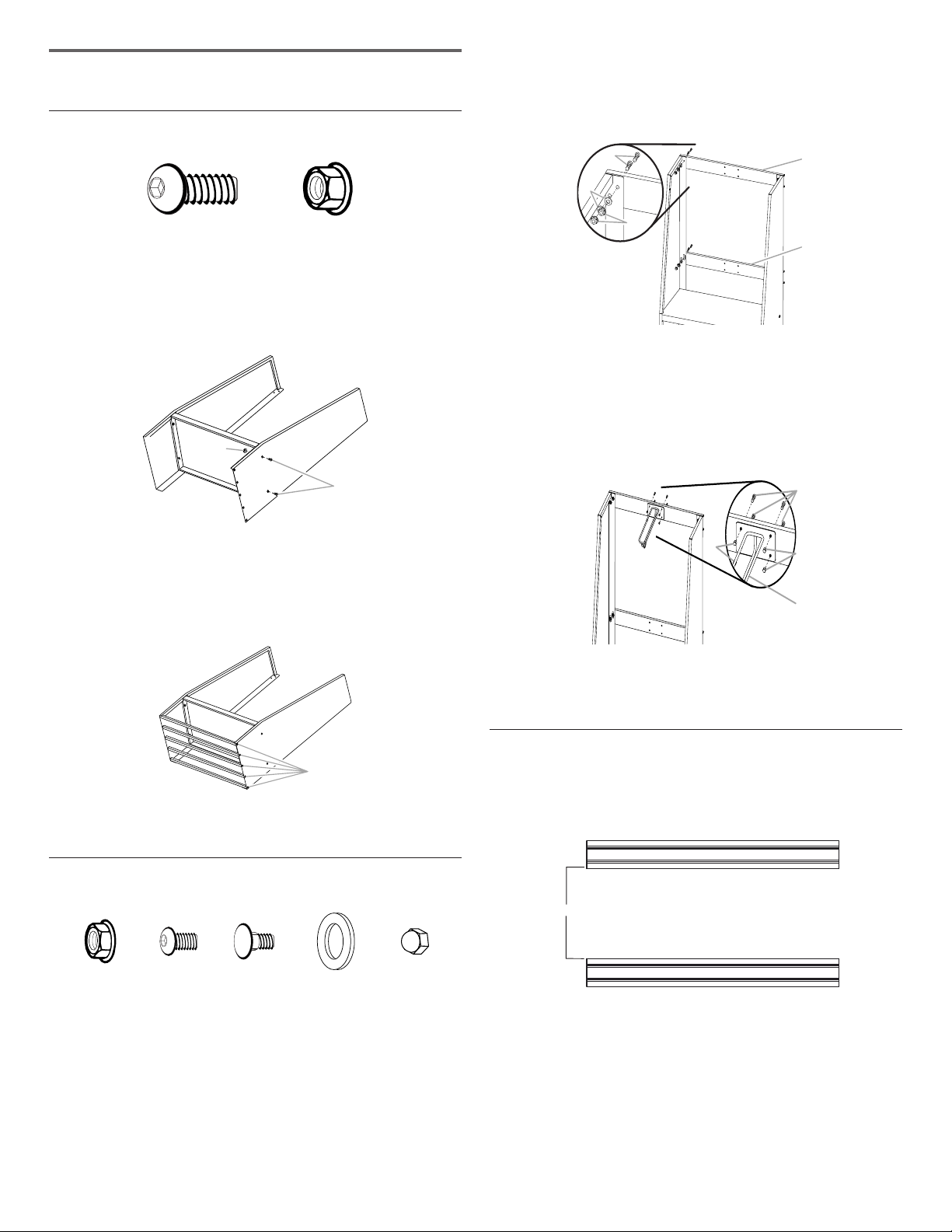

Assemblage du casier de golf
F1
F1: Boulon à tête hexagonale de
5/16”(7,93 mm) (14)
F2
F2: Écrou à embase de 5/16”
(7,93 mm) (4)
1. Fixer la tablette à sac de golf aux côtés au moyen des
boulons à tête hexagonale de 5/16” (7,93 mm) (F1) et des
écrous à embase de 5/16” (7,93 mm) (F2), tel qu’illustré.
B
A
A. Écrou à embase de 5/16”(7,93 mm) (F2)
B. Boulon à tête hexagonale de 5/16”(7,93 mm) (F1)
2. Créer une tablette à chaussures avec 5 tiges xées sur les
deux côtés du casier de golf au moyen des boulons à tête
hexagonale de 5/16” (7,93 mm) (F1), tel qu’illustré.
A
A. Boulon à tête hexagonale de 5/16”(7,93 mm) (F1)
3. Mettez le casier de golf debout.

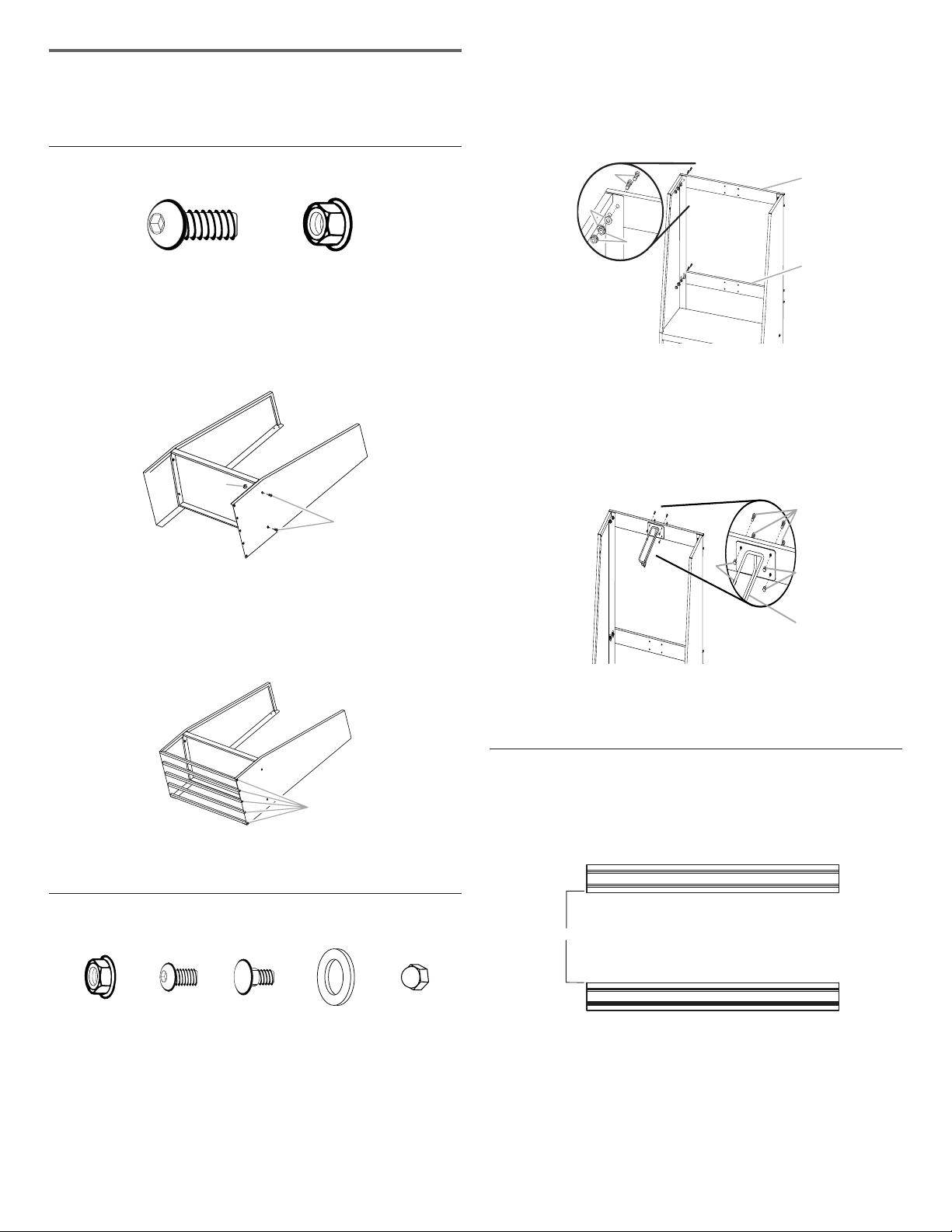

Installation des traverses de
xation
F2 F3b F7
F2 Écrou à embase de 5/16”
(7,93 mm) (8)
F3b - Vis Phillips (4)
F7 - Boulon de carrosserie (8)
F8 F10
F8 - Rondelle (8)
F10 Écrou borgne (4)
1. Alors que les rives d’accrochage sont orientées vers le
bas, aligner les deux trous de la traverse avec les 2 trous
supérieurs de chaque côté.
2. En partant de l’arrière, insérer un boulon de carrosserie (F7)
dans les trous de la traverse et dans le côté.
3. En partant de l’avant, xer chaque boulon avec une rondelle
(F8) et un écrou à embase (F2). Serrer complètement les
écrous.
4. Répéter les étapes 1 à 3 pour xer la traverse de xation
inférieure.
REMARQUE: Serrer manuellement les écrous pour xer la
traverse inférieure. Pour installer le casier de golf sur le mur,
cette traverse doit être ajustée.
D
E
A
B
C
A. Boulon de carrosserie (F7)
B. Rondelle (F8)
C. Écrous à embase (F2)
D. Traverse de xation supérieure
E. Traverse de xation inférieure
5. Fixer le diviseur des sacs de golf aux 4 trous au centre de
la traverse de xation supérieure au moyen des vis à tête
cruciforme (F3b) et des écrous borgnes (F10).
C
B
A
B
A. Vis à tête cruciforme (F3b)
B. Écrous borgnes (F10)
C. Diviseur de sacs de golf
Installation du casier de golf sur le mur
IMPORTANT: Si des prolés GearTrack®Gladiator®sont
utilisés pour supporter le casier de golf, ils doivent être
installés à 18” (46 cm) l’un de l’autre.
1. Choisir l’emplacement d’installation du casier sur les
panneaux GearWall®ou les prolés GearTrack®.
2. Engager chaque traverse de xation supérieure dans la
rainure murale: soulever, pousser vers le mur et abaisser les
rives d’accrochage dans les rainures murales.
3. Inspecter le casier de golf depuis les côtés pour vérier que
les rives d’accrochage sont parfaitement engagées dans les
rainures – voir l’illustration.
18" (46 cm
)

11
A
B
C
A. Rive d’accrochage
B. Rainure
C. Traverse de xation
complètement engagée

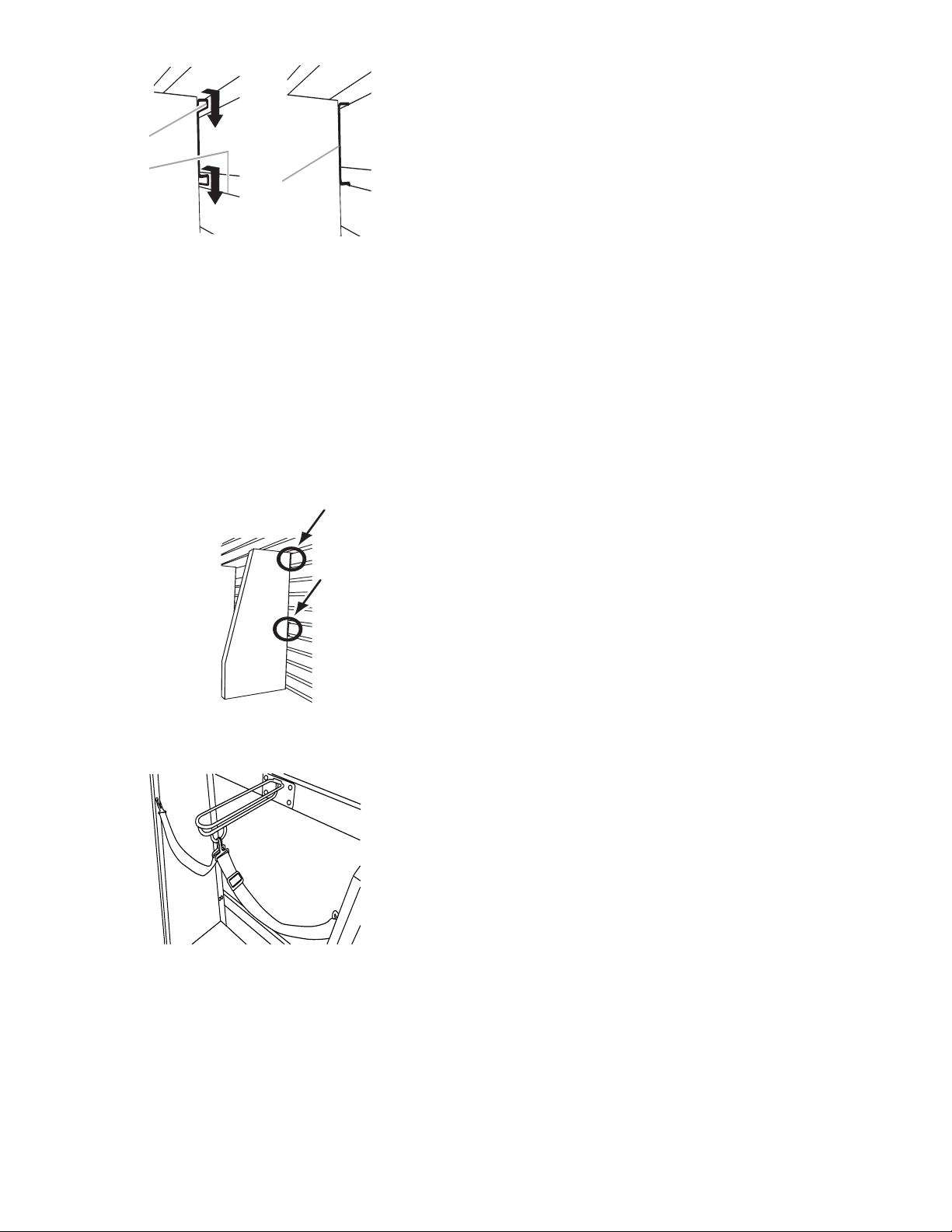

4. En saisissant les boulons, soulever la traverse de xation
inférieure pour aligner les rives d’accrochage avec les rainures
sur le panneau GearWall®ou le prolé GearTrack®.
5. Pousser le casier de golf vers le mur et abaisser les rives
d’accrochage inférieures dans les rainures.
REMARQUE: Vérier que la traverse de xation inférieure est
parfaitement engagée dans la rainure.
6. Serrer les écrous sur la traverse de xation inférieure à l’aide
d’une clé de 1/2” (1,27 cm).
7. Inspecter le casier de golf par les côtés – vérier que les
traverses de xation supérieure et inférieure sont parfaitement
engagées dans les rainures, tels qu’illustrés.
8. Fixer chaque sangle au panneau latéral et à l’anneau en D sur
leu diviseur de sacs de golf, tel qu’illustré.

12

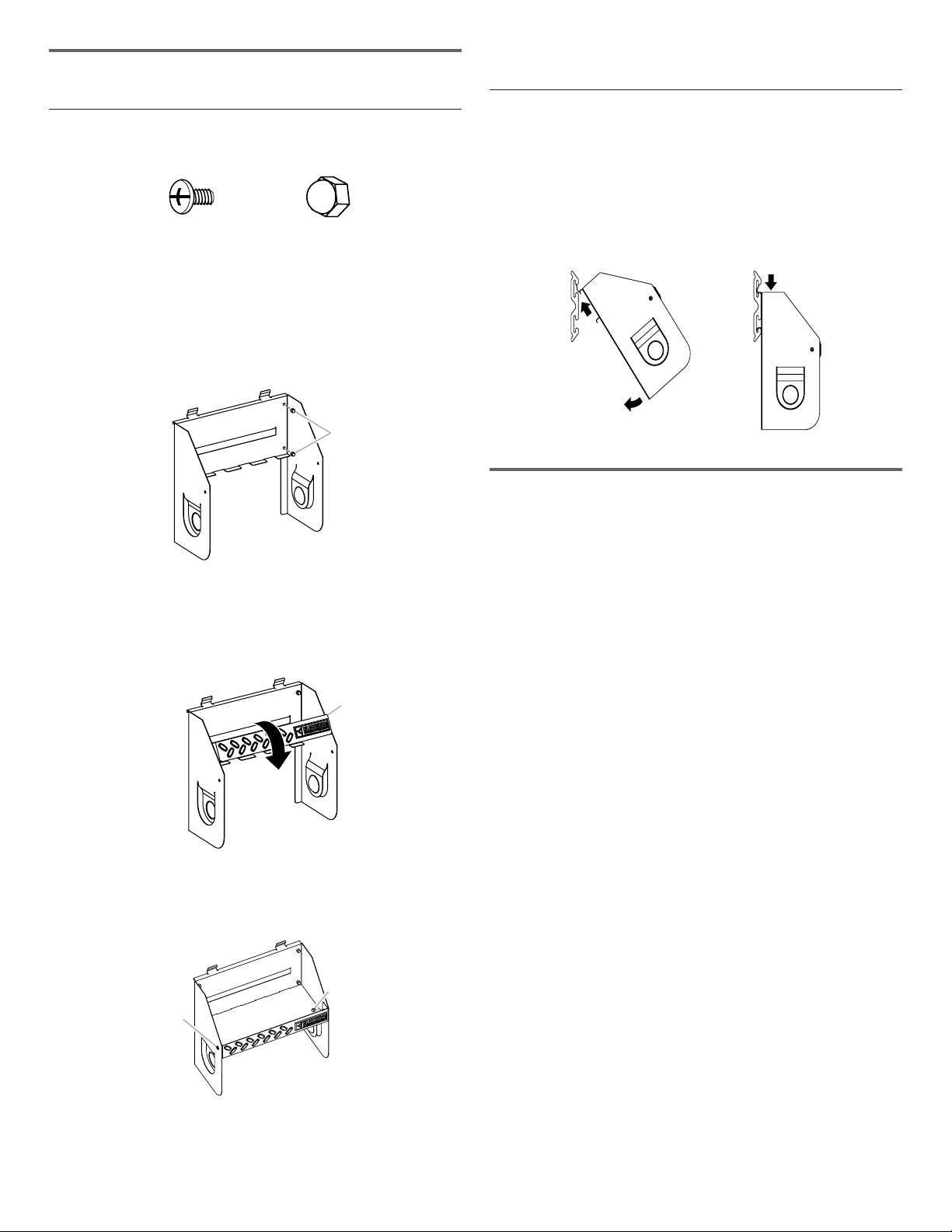

CASIER À ACCESSOIRES
POUR NETTOYAGE

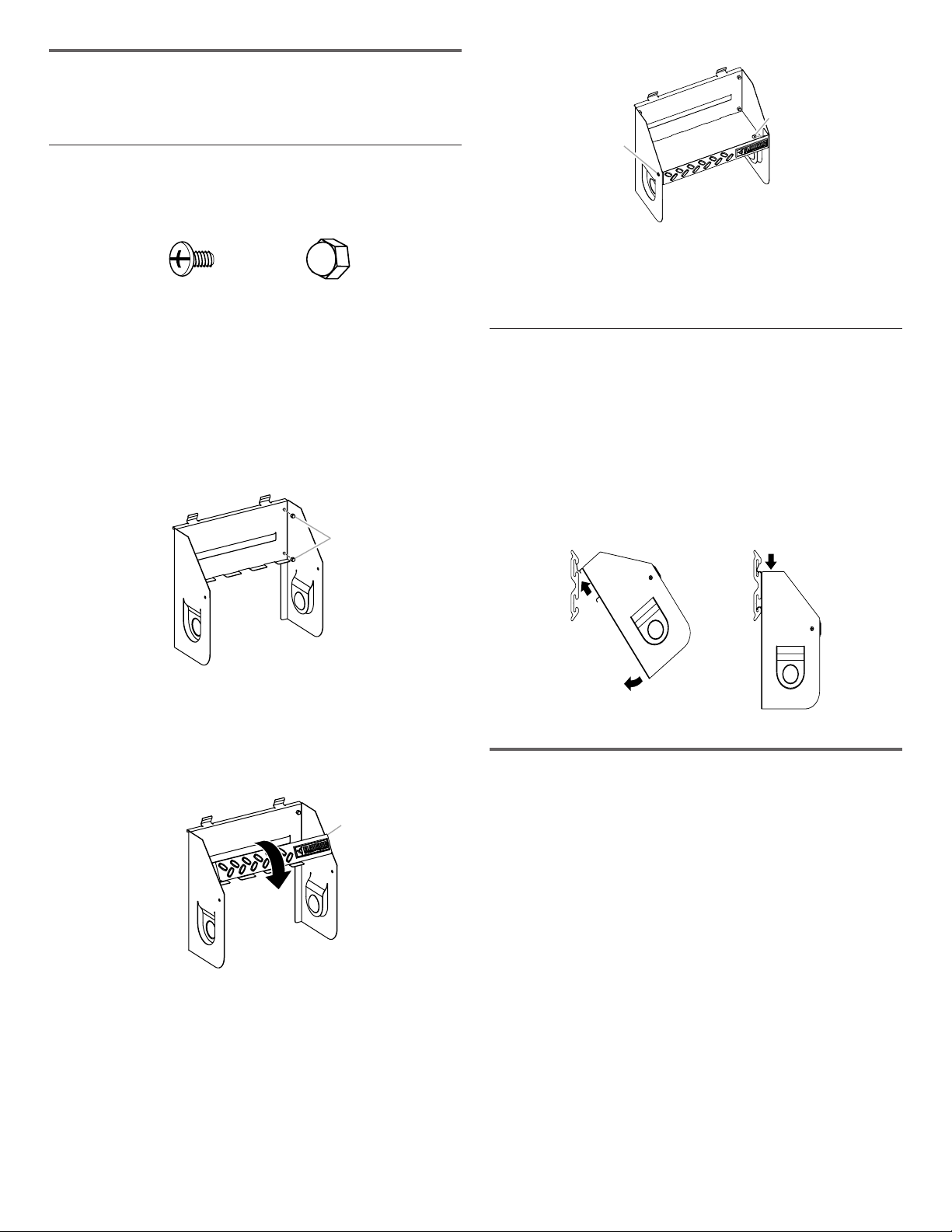

Assemblage du casier à
accessoires pour nettoyage
F3b
F3b Vis à tête cruciforme (2)
F10
F10 Écrou borgne (6)
1. Insérer les goujons du sommet de chaque panneau latéral
dans les deux trous de chaque côté du panneau arrière du
casier.
REMARQUE: Veiller à ce que la rive d’accrochage sur
le panneau arrière du casier soit à l’extérieur des pièces
latérales.
2. Placer deux écrous borgnes (F10) de chaque côté pour
assujettir les côtés avec le panneau arrière. Serrer
complètement avec un tourne-écrou de 3/8” (9,52 mm).
A
A. Écrous borgnes (F10)
3. Installer l’étagère du casier (étiquette de nom orientée vers
le haut): engager les pattes de l’étagère entre les pattes du
panneau arrière.
REMARQUE: Vérier que la traverse de xation inférieure est
parfaitement engagée dans la rainure.
A
A. Pièce inférieure
4. Assujettir l’étagère du casier avec les panneaux latéraux:
utiliser deux vis Phillips (F3b) et deux écrous borgnes (F10).
A
B
A. Vis à tête cruciforme (F3b)
B. Écrou borgne (F10)
5. Pour le serrage, immobiliser la vis avec un tournevis, et serrer
complètement l’écrou borgne avec un tourne-écrou.
Montage du casier sur le mur
1. Engager les rives d’accrochage à l’arrière du casier dans les
rainures du panneau GearWall®ou du prolé GearTrack®:
soulever, pousser contre le mur, et abaisser pour que les deux
rives s’engagent parfaitement dans les rainures d’accrochage.
2. Inspecter le panier depuis les côtés pour vérier que les rives
d’accrochage sont parfaitement engagées dans les rainures –
voir l’illustration.
GARANTIE
Pour des informations sur la garantie:
Aux États-Unis, composer le 1866342-4089 ou visiter notre site
Web à l’adresse
www.GladiatorGW.com
Au Canada, composer le 1800807-6777 ou visiter notre site Web
à l'adresse
www.gladiatorgarageworks.ca
Il y a plusieurs avantages à enregistrer le produit. Pour obtenir
plus de renseignements et enregistrer le produit en ligne, visiter le
www.gladiatorgarageworks.com.

13
REMARQUES

14
SEGURIDAD PARA LA INSTALACIÓN DEL CONTENEDOR PARA
PELOTAS,ARTÍCULOS DE GOLF Y ARTÍCULOS DE LIMPIEZA
Si no sigue las instrucciones de inmediato, usted
o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir
o sufrir una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir
una lesión y lo que puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una
y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
ADVERTENCIA
a usted y a los demás.
Lea y obedezca siempre todos los mensajes de seguridad.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad
puede morir
lesión
INSTRUCCIONES PARA LA INSTALACIÓN DEL
CONTENEDOR PARA PELOTAS,ARTÍCULOS DE GOLF
Y ARTÍCULOS DE LIMPIEZA
Piezas Límite de peso máximo Herramientas y piezas requeridas
Contenedor para pelotas 25lb (11,3 kg) N/A
Contenedor para artículos de golf
25 lb (11,3 kg) para el estante para
calzado Sacatuercas de 3/8" (9,52 mm) y de 1/2"
(1,27 cm), destornillador Phillips, llave
hexagonal
50 lb (22,7 kg) para el estante para
bolsas de golf
75 lb (34,0 kg) para el contenedor de
bolsas de golf
Contenedor para artículos de limpieza 25lb (11,3 kg) Sacatuercas de 3/8” (9,52mm),
destornillador Phillips
IMPORTANTE: Previstos para ser instalados sobre paneles GearWall®o canales GearTrack®Gladiator®Garageworks.
NOTAS:
1. Asegúrese de que el panel GearWall®o el canal GearTrack®Gladiator®se instalen con tornillos de montaje en cada ranura y en la
ubicación de cada viga con un máximo de 24” (60,96cm) en sentido horizontal entre los tornillos.
2. Retire las piezas y sujetadores de los contenedores y deseche/recicle todo el material de empaque.

15
CONTENEDOR PARA PELOTAS
Monte el contenedor para pelotas
en el canal GearTrack®o en el panel
GearWall®para el ensamblaje.
1. Alinee los soportes de montaje, uno a cada lado del marco trasero,
con las ranuras deseadas en el panel GearWall®o el canal GearTrack®.
2. Para enganchar los bordes del soporte dentro de las ranuras en
el panel GearWall®o el canal GearTrack®, levante los bordes,
empújelos hacia la pared y bájelos para insertarlos en las ranuras.
A
A. Soporte de montaje
3. Inspeccione el contenedor para pelotas por el costado para
asegurarse de que los bordes del soporte estén completamente
enganchados en las ranuras.
Ensamble el contenedor para pelotas
IMPORTANTE: Antes de ensamblarlo, monte primero el contenedor
para pelotas en el panel GearWall®o en el canal GearTrack®.
1. Introduzca la mano en el contenedor para pelotas y libere los cierres
de tela que recorren la parte inferior delantera del contenedor.
A
A
A. Cierres de tela
2. Deslice las varillas metálicas huecas sobre cada extremo del
marco inferior, como se muestra.
A
B
A. Varilla metálica hueca
B. Marco inferior
3. Sostenga el marco inferior donde está unido a las varillas
metálicas y coloque el marco con el borde inferior hacia abajo
dentro del contenedor para pelotas en un ángulo.
C
A
B
A. Marco superior
B. Frente del contenedor para pelotas
C. Marco inferior
4. Deslice las varillas metálicas huecas que están unidas al marco
inferior sobre cada extremo del marco superior, como se muestra.
A
B
A. Marco superior
B. Frente del contenedor para pelotas
5. Tire del marco inferior hacia adelante hasta que esté entre los cierres
de tela en el fondo del contenedor para pelotas. Sujete los cierres de
tela alrededor de ambas barras transversales del marco inferior.
NOTA: Asegúrese de que los cierres de tela estén sujetos de
manera apretada alrededor de las barras transversales superior e
inferior del marco.
B
A
A. Barra transversal
B. Cierres de tela
6. Instale los 8 ganchos, uno en cada extremo de las 4 bandas
elásticas, sobre los marcos superior e inferior, como se muestra.
B
B
A
A. Marco superior
B. Gancho

16
CONTENEDOR PARA
ARTÍCULOS DE GOLF
Ensamble el contenedor para artículos de golf
F1
F1: Perno de cabeza hexagonal
de 5/16”(7,93mm) (14)
F2
F2: Tuerca de brida de 5/16”
(7,93mm) (4)
1. Use pernos de cabeza hexagonal de 5/16” (7,93mm) (F1) y
tuercas de brida de 5/16” (7,93mm) (F2) para instalar el estante
para bolsas golf en los costados, como se muestra.
B
A
A. Tuerca de brida de 5/16”(7,93mm) (F2)
B. Perno de cabeza hexagonal de 5/16”(7,93mm) (F1)
2. Para crear un estante para calzado, use pernos hexagonales
de 5/16” (7,93mm) (F1) para jar las 5 varillas a ambos lados
del contenedor para artículos de golf, como se muestra.
A
A. Perno de cabeza hexagonal de 5/16”(7,93mm) (F1)
3. Coloque el contenedor para artículos de golf en posición vertical.
Fije los soportes de montaje
F2 F3b F7
F2 Tuerca de brida de 5/16”
(7,93mm) (8)
F3b Tornillo Phillips (4)
F7 Perno de cabeza redonda (8)
F8 F10
F8 Arandela (8)
F10 Tuerca ciega (4)
1. Con los bordes del soporte de montaje orientados hacia abajo, alinee
los 2 oricios del soporte con los dos oricios superiores a cada lado.
2. Trabaje desde atrás para insertar un perno de cabeza redonda (F7)
a través de los oricios del soporte e introducirlo en el costado.
3. Trabaje desde el frente para sujetar cada perno con una arandela
(F8) y una tuerca de brida (F2). Apriete por completo las tuercas.
4. Repita los pasos 1 a 3 para instalar el soporte de montaje inferior.
NOTA: Apriete a mano las tuercas que sujetan el soporte
inferior. Para montar el contenedor para artículos de golf en la
pared, este soporte deberá regularse.
D
E
A
B
C
A. Pernos de cabeza
redonda (F7)
B. Arandela (F8)
C. Tuercas de brida (F2)
D. Soporte de montaje superior
E. Soporte de montaje inferior
5. Use tornillos de cabeza Phillips (F3b) y tuercas ciegas (F10)
para jar el divisor para bolsas de golf en los 4 oricios del
centro del soporte de montaje superior.
C
B
A
B
A. Tornillos Phillips (F3b)
B. Tuercas ciegas (F10)
C. Divisor para bolsas de golf
Monte el contenedor para
artículos de golf en la pared
IMPORTANTE: Si los canales GearTrack®Gladiator®se van
a utilizar para montar el contenedor para artículos de golf, se
deben instalar con una separación de 18” (46cm).
1. Determine la ubicación para el montaje del organizador en el
panel GearWall®o en los canales GearTrack®.
2. Enganchar el soporte de montaje superior en las ranuras de
la pared y levante los bordes del soporte, empújelos hacia la
pared y bájelos para instalarlos dentro de las ranuras.
3. Inspeccione el organizador para golf por el lado para
asegurarse que los bordes superiores de montaje de los
soportes estén acoplados completamente en las ranuras,
como se muestra.
18" (46 cm
)

17
A
B
C
A. Borde del soporte
B. Ranura
C. Soporte de montaje
completamente enganchado
4. Agarrando los pernos, levante el soporte inferior de montaje
para alinear los bordes de los soportes con las ranuras del
panel GearWall®o del canal GearTrack®.
5. Empuje el organizador para golf hacia la pared y los bordes
inferiores del soporte dentro de las ranuras.
NOTA: Asegúrese de que el soporte de montaje inferior esté
completamente enganchado en las ranuras.
6. Use una llave de 1/2” (1,27cm) para apretar las tuercas en el
soporte de montaje inferior.
7. Inspeccione el contenedor para artículos de golf desde
los lados para asegurarse de que los soportes de montaje
superior e inferior estén completamente enganchados en sus
respectivas ranuras, como se muestra.
8. Sujete cada banda al panel lateral y al anillo en D del divisor
de bolsas de golf, como se muestra.

18
CONTENEDOR PARA
ARTÍCULOS DE LIMPIEZA
Ensamble el contenedor para
artículos de limpieza
F3b
F3b Tornillo Phillips (2)
F10
F10 Tuerca ciega (6)
1. Inserte los vástagos roscados en la parte superior de cada
pieza lateral en los 2 oricios a cada lado de la parte posterior
del contenedor.
NOTA: Asegúrese de que el borde del soporte de la parte
posterior del contenedor esté orientado hacia afuera de las
piezas laterales.
2. Use dos tuercas ciegas (F10) por lado para sujetar los lados
a la parte posterior. Apriete por completo con un sacatuercas
de 3/8” (9,52mm).
A
A. Tuercas ciegas hexagonales (F10)
3. Para instalar el estante del contenedor (con la placa con el
nombre orientada hacia arriba), intercale las lengüetas del
estante con las lengüetas de la parte trasera.
NOTA: Asegúrese de que el soporte de montaje inferior esté
completamente enganchado en las ranuras.
A
A. Pieza inferior
4. Use los dos tornillos Phillips (F3b) y dos tuercas ciegas (F10)
para sujetar el estante del contenedor a los lados.
A
B
A. Tornillo Phillips (F3b)
B. Tuerca ciega (F10)
5. Sujete cada tornillo en su lugar con un destornillador y apriete
por completo la tuerca ciega con el sacatuercas.
Monte el contenedor para
artículos de limpieza
en la pared
1. Para enganchar los bordes del soporte de la parte trasera
del contenedor dentro de las ranuras en el panel GearWall®
o el canal GearTrack®, levante los bordes, empújelos hacia la
pared y bájelos para insertarlos en las ranuras.
2. Inspeccione el contenedor desde el costado para asegurarse
de que los bordes del soporte estén completamente
enganchados en sus respectivas ranuras, como se muestra.
GARANTÍA
Para obtener información sobre la garantía:
En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en
www.GladiatorGW.com
En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
www.gladiatorgarageworks.ca
Registrar el producto tiene muchos benecios. Obtenga más
información y registre el producto en línea en
www.gladiatorgarageworks.com.

19
NOTAS

®/™ ©2017 Gladiator Used under license in Canada. All rights reserved.
®/™ ©2017 Gladiator Utilisé sous licence au Canada. Tous droits réservés.
®/™ ©2017 Gladiator Usado en Canadá bajo licencia. Todos los derechos reservados.
07/17
Printed in U.S.A.
Impreso en EE.UU.
Imprimé aux É.-U.
W11129385A
