Globe 4600P Instruction Manual

SLICING MACHINES
MODELS:
4600P, 4975P & 4913
07-06-10
IMPORTANT!
TO EXPEDITE SHIPMENTOF PARTS,ALWAYS SPECIFY MODEL, REV,
PARTNUMBER,ANDSERIALNUMBEROFSLICER.
GLOBE FOOD EQUIPMENT COMPANY
2215East RiverRoad
Dayton,Ohio 45439
PartsDepartment
Toll Free 1-800-745-6238 · Fax (937) 290-0585
E-Mail:[email protected]
Website:www.globeslicers.com
Not forresale
Parts Catalog
Model 4600P

ACCESSORIES 1
SLICER BASE 2
BASE SHROUD AND COMPONENTS 3
TABLE 4
KNIFE RIM GUARD 5
KNIFE COVER 6
GEAR HOUSING AND KNIFE 7
KNIFE SHARPENER 8-9
KNIFE MOTOR BEARING ASSEMBLY 10
TABLE ADJUSTMENT COMPONENTS 11
TABLE SLIDE SYSTEM 12
KNIFE MOTOR COMPONENTS 13
STAINLESS STEEL CHUTE AND SUPPORT 14
END WEIGHTS 15
MANUAL ELECTRICAL SYSTEM 16
AUTOMATIC SLIDE SYSTEM 17

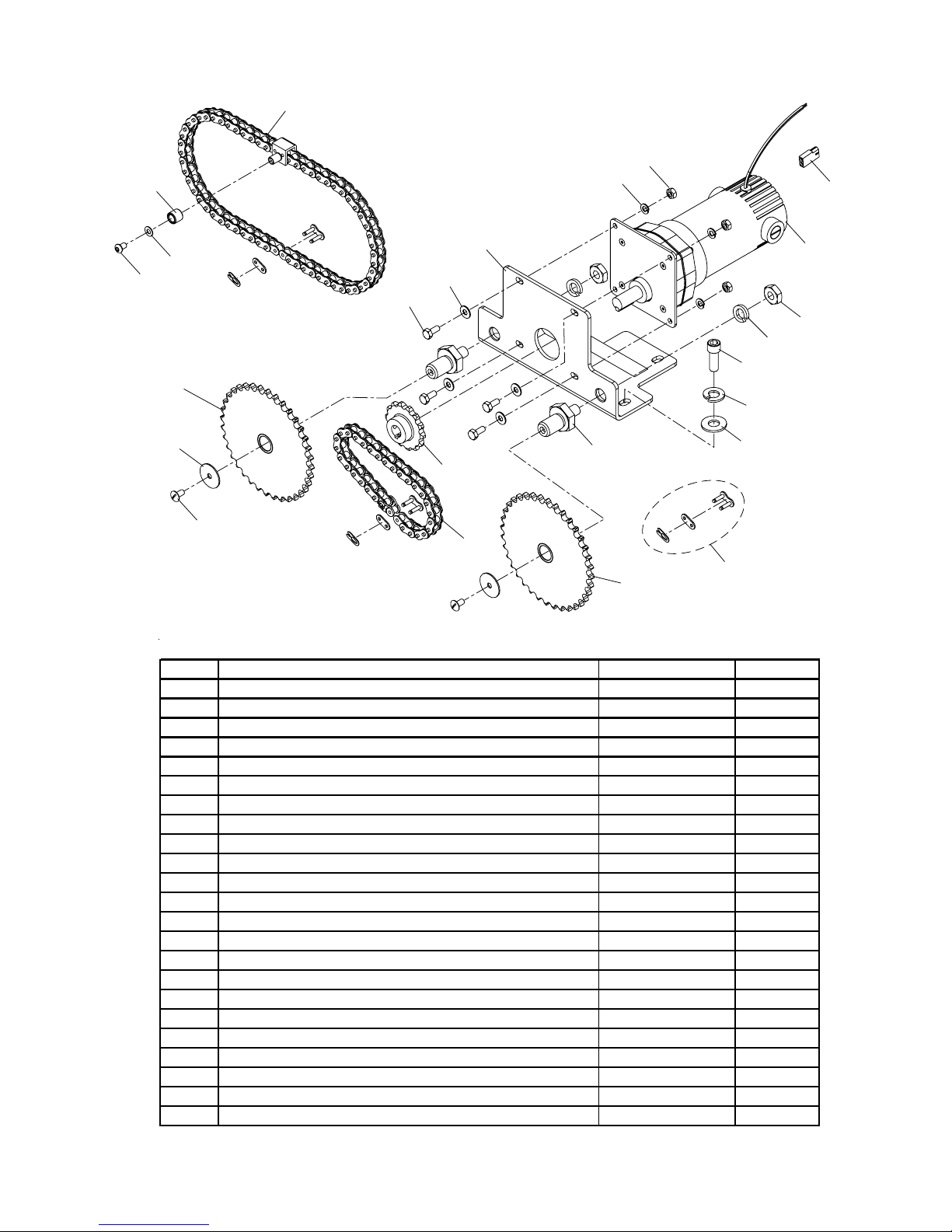

AUTOMATIC DRIVE SYSTEM 18
AUTOMATIC BASE APRON AND LIFT LEVER ASSEMBLY 19
AUTOMATIC ELECTRICAL SYSTEM 20
VEGETABLE HOPPER ACCESSORY 21
FRONT MOUNTED END WEIGHT CHUTE ASSEMBLY 22
FRONT MOUNTED END WEIGHT ASSEMBLY 23
CHUTE FENCE ACCESSORIES 24
SCHEMATIC 4600P 25
SCHEMATIC 4975P 26
SCHEMATIC 4975P & 4913: RETROFIT KIT - 2nd GEN PCBS 27
SCHEMATIC 4975P & 4913: UPGRADE KIT - 2nd GEN PCBS 28
SCHEMATIC 4975P & 4913 - 2nd GEN CIRCUIT BOARDS 29
SCHEMATIC 4975P & 4913 - 2nd GEN W/O PWR SUPPLY 30
TABLE OF CONTENTS

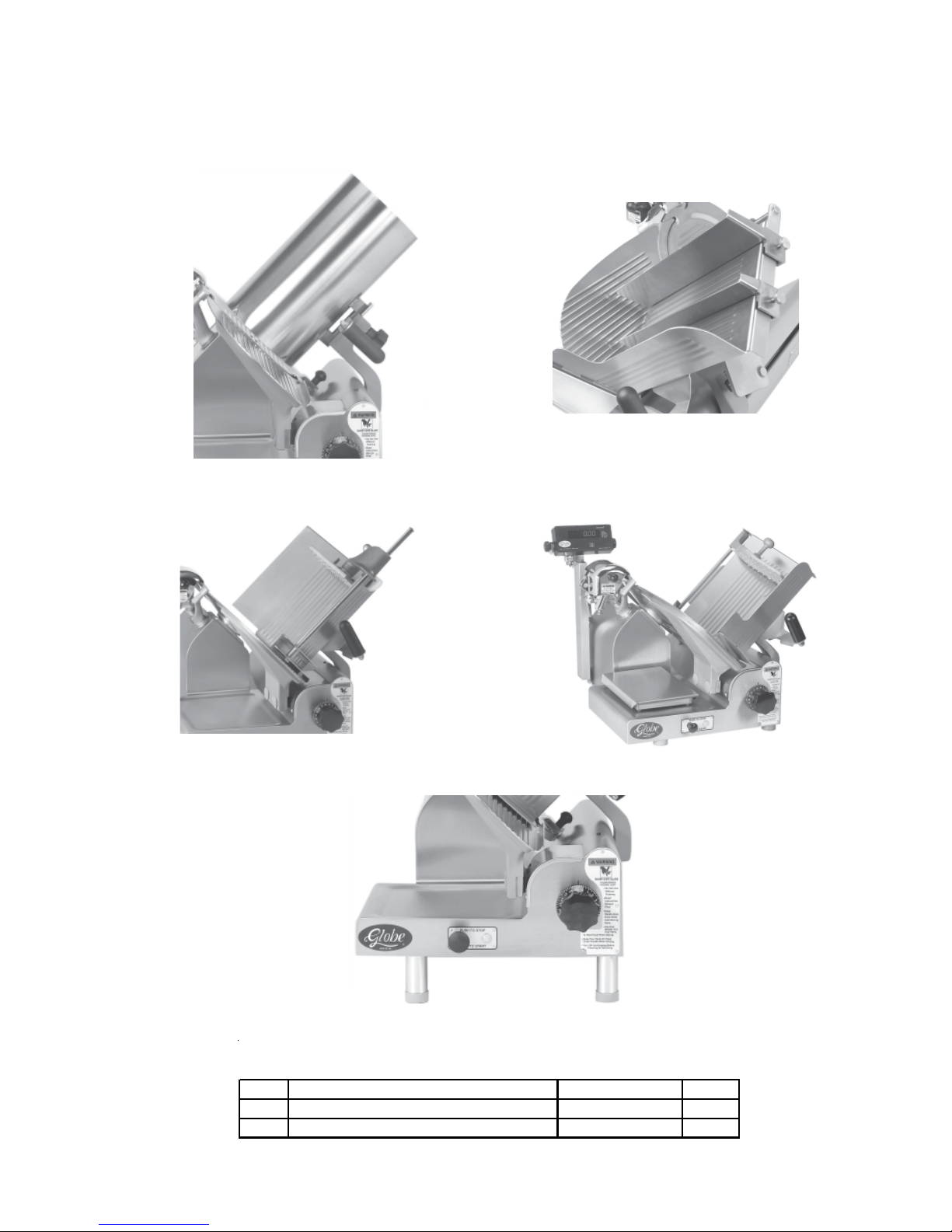

ACCESSORIES
1
VEGETABLE HOPPER 699-BAS
EXTENSIONLEGS873
FRONT MOUNTEDENDWEIGHT102-AS-21 PORTIONSCALEPS13
ADJUSTABLE STAINLESS STEELFENCES
TALL 1326 SHORT 1047
ITEM PART DESCRIPTION PART NUMBER QTY
1 FOOT RETAINING KIT 530001 1
2 CLEANING BRUSH, SS STONES 980020 1
3CLEANING BRUSH 980041 1
ACCESSORIES: MODEL 4913 ONLY

2

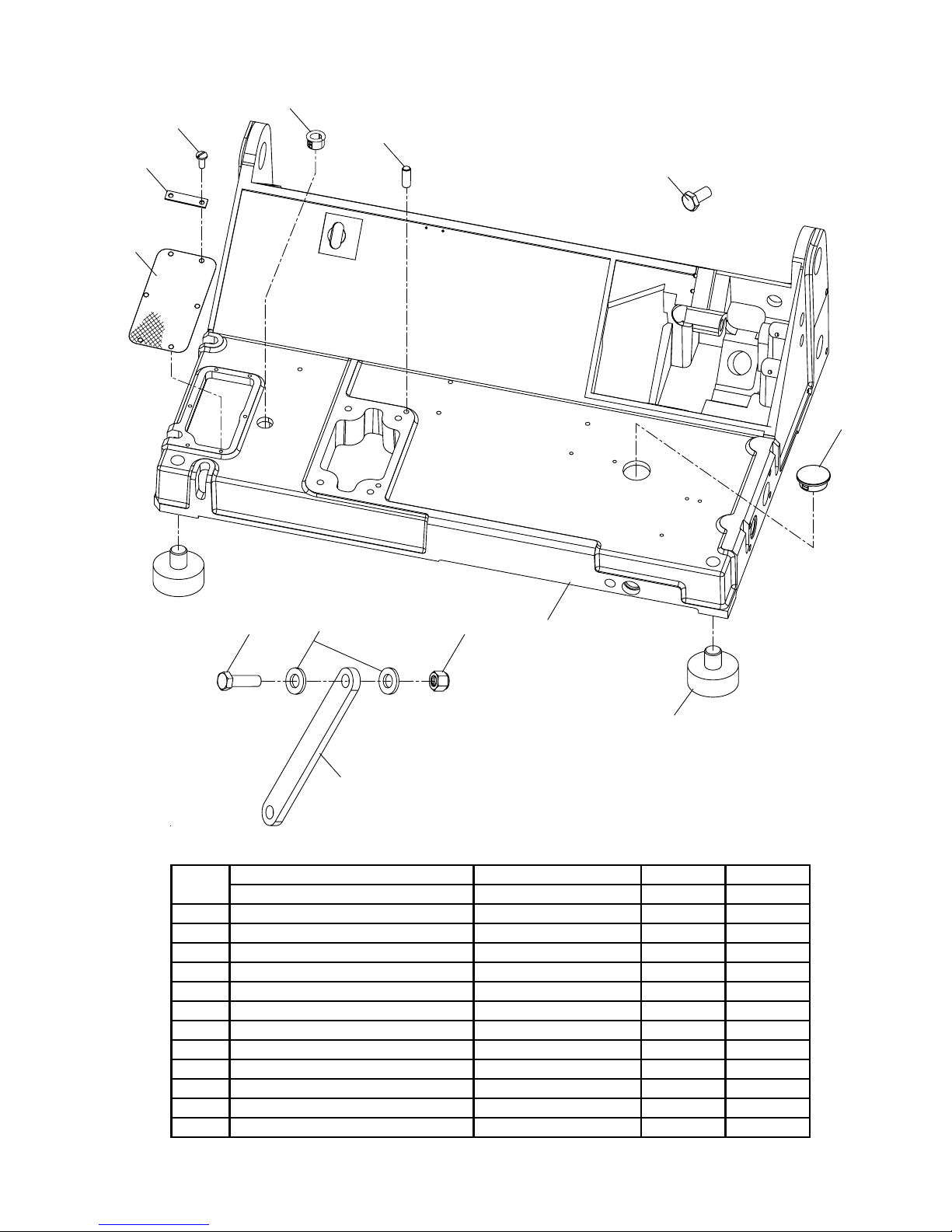

SLICER BASE
ITEM PART DESCRIPTION PART NUMBER MANUAL AUTO
BASE, MANUAL 1385 1 -
BASE, AUTOMATIC 1386 - 1
2 BASE PAD RUBBER FOOT 817-S 4 4
3 MOTOR SCREEN 1148 1 1
4 MOTOR SCREEN BRACE 1255 2 2
5 MOTOR BRACE SCREW 1227 4 4
6 SPLIT BUSHING 550002 4 4
7 DOWEL PIN 1091 2 2
8 SCREW, TABLE SLIDE ROD 975-1 1 1
9 HOLE PLUG 1208 1 1
10 CLEANING BRACE 873-CB 1 -
11 HEX BOLT 477 1 -
12 FLAT WASHER 763-4A 2 -
13 NYLOCK NUT 873-CB-1 1 -
QUANTITY
1

5
0$'(,186$
6+$53.1,)(%/$'(
72$92,'6(5,286
3(5621$/,1-85<
'R1RW8VH
:LWKRXW
7UDLQLQJ
5HDG
,QVWUXFWLRQ
0DQXDO
)LUVW
8VH(QG
7R+ROG)RRG:KHQ6OLFLQJ
7XUQ2II$QG8QSOXJ%HIRUH
&OHDQLQJ2U6HUYLFLQJ
:$51,1*
.HHS<RXU+DQG2Q)RRG
3DU WV
)URP.QLIH
$QG0RYLQJ
.HHS
+DQGV$ZD\
:HLJKW1RW
<RXU+DQG
672367$57
3
BASESHROUD ANDCOMPONENTS
ITEM PART DESCRIPTION PART NUMBER MANUAL AUTO
BASE SHROUD, MANUAL 310121 1 -
BASE SHROUD, AUTOMATIC *310123 - 1
WARNING DECAL - ENGLISH 967-1 1 1
WARNING DECAL - SPANISH 967-1S 1 1
WARNING DECAL - FRENCH 967-1F 1 1
3 GLOBE LOGO DECAL 871-2 1 1
4 DRIVE SCREW 851-6P 7 3
5 SWITCH COVER 1157 1 -
6 SCREW 762-6 1 1
7 SCREW 1227 1 1
8 TABLE MECHANISM COVER 310125 1 1
9 SCREW 900-1 1 1
10 HOLE PLUG, EZ GLIDE MODEL (NOT SHOWN) 890200 1 -
* AUTOMATIC BASE SHROUD NOT SHOWN.
QUANTITY
1
2

4
SLICER TABLE
ITEM PART NUMBER QTY
070054 1
1TABLE, STAINLESS STEEL 310100 1
2TABLE SUPPORT 1057 1
3 TABLE FASTENER 976-1 4
4 1058 2
5 870020 2
6 520000 2
7 337-A AS REQUIRED
PART DESCRIPTION
TABLE SHIMS (NOT SHOWN)
HOLE PLUG, OVAL
LOCK WASHER
TABLE SCREW
TABLE ASSEMBLY

5
KNIFERIMGUARD
$
$
%
ITEM PART NUMBER QTY
1070053 1
1A SET SCREW 1245 1
1B LOCATOR PIN 1131 2
2070063 1
3 230000 1
4 1238 2
5 1211 2
6 1217 1
6A LOCKWASHER 1226 1
7320010 1
8810050 1
9 1031 1
10 1032 1
11 763-4A 1
12 1239 1
SCREW
HOLE PLUG
PART DESCRIPTION
SCREW
KNIFE RIM GUARD BRACKET
UPPER KNIFE RIM GUARD
KNIFE RIM GUARD ASSEMBLY
WASHER
COVER
SCREW
TRIM RING
TRIM RING
BOLT

6
KNIFECOVER
ITEM PART NUMBER QTY
1 KNIFE COVER ASSEMBLY 310110 1
2 COVER KNOB 1056 1
PART DESCRIPTION

7
GEARHOUSINGANDKNIFE
ITEM PART NUMBER QTY
1 070051 1
1A O-RING 840001 1
1B DRAIN PLUG 890082 1
1C VENT PLUG (INCLUDED WITH 0700510) - 1
460026
460027
*460031
3 800001 1
4 PLUG 1193 1
5 SET SCREW 1194 1
6 BOLT 1093 1
7 1092 1
8 369-1 1
9 763-4A 1
10 521-D 1
* USED ONLY ON MODEL 4913.
FLAT WASHER
SILICON LUBRICANT (NOT SHOWN)
CARBON KNIFE, PRESHARPENED 1
HEX BOLT
STAINLESS STEEL KNIFE
CARBON KNIFE
GEAR HOUSING
KNIFE BOLT ASSEMBLY
PART DESCRIPTION
2
FLAT WASHER
$
%

8

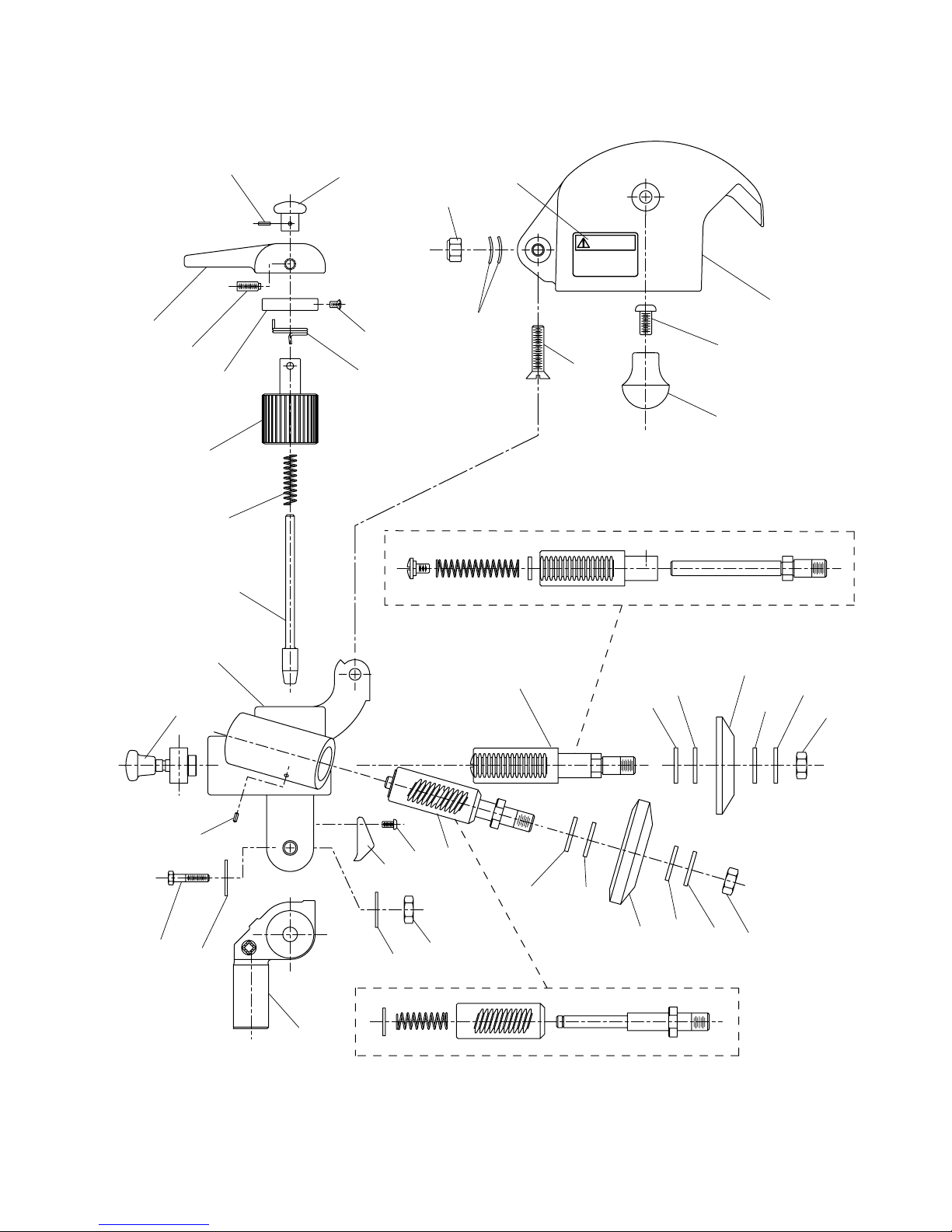

KNIFESHARPENERASSEMBLY
:$51,1*
.QLIH%ODGH([SRVHG
8VH([WUD&DUH
'XULQJ6KDUSHQLQJ

9
SHARPENER ASSEMBLY PARTS LIST
ITEM PART NUMBER QTY
SHARPENER ASSY WITH COVER (4913 USE 070046) 070040 1
1 SHARPENER COVER 1041 1
2 SHARPENER COVER KNOB (4913 USE 510002) 1138 1
3 SHARPENER COVER COVER KNOB SCREW 1258 1
COVER WARNING DECAL - ENGLISH 967-2 1
COVER WARNING DECAL - SPANISH 967-2S 1
5 COVER HINGE SCREW 825-1 1
6--
7 COVER TENSION WASHER 761-6 2
8 COVER HINGE NUT 810266 1
9 SHARPENER ASSY W/O COVER (4913 USE 070045) 070041 1
10 GRINDING SHAFT ASSEMBLY 463-AS 1
11 TRUING SHAFT ASSEMBLY 467-AS 1
12 WASHER 229 5
13 WASHER, FIBER 229-1 4
14 TRUING STONE (4913 USE 240033) 213 1
16 GRINDING STONE (4913 USE 240032) 214-A 1
17 NUT, GROUND 810140 1
18 LOCK ROD ASSEMBLY 456-AS 1
19 LOCK SPRING 458 1
20 GEAR 455 1
21 GEAR RETURN SPRING 460 1
22 GEAR SPACER RING 459 1
23 SET SCREW 470-1 2
24 HANDLE 495 1
25 SET SCREW 495-1 1
26 LOCK KNOB 461 1
27 LOCK KNOB PIN 287-2 1
28 TRUING STONE STOP ASSEMBLY 471-AS 1
29 SHARPENER SUBASSEMBLY - 1
30 HOUSING 450-H 1
31 SLEEVE PIN 300 1
32 BRACKET 240020 1
33 WASHER 286-1 2
34 HINGE BOLT 475 1
35 NUT 286 1
36 HOLE COVER 520060 1
37 SCREW 810280 1
PART DESCRIPTION
4
---- NOT USED ----

10
KNIFEMOTORBEARING ASSEMBLY
%
$
ITEM PART NUMBER QTY
070049
070065
1070064 1
2070050 1
3 UPPER BEARING RETAINER 230010 1
4 STANDOFF 1237 4
5840020 1
6820045 1
7 1088 1
8840010 1
9 420080 1
9A 1106 1
9B 1086 1
1084
410030
11 1083 1
12 1087 1
13 800000 1
*†14 830010 2
†15 820042 1
†16 1089 4
†17 1241 1
* NOTE OPPOSING CONFIGURATION: CONVEX SIDES OF WASHERS TOUCH.
†ITEM NOT INCLUDED WITH 070049.
SPACER
GEAR, BRONZE, SERRATED KNIFE PKG
SCREW, FLAT HEAD
THRUST WASHER
BOWED WASHER
RETAINER, SHROUD GASKET
10 1
PART DESCRIPTION
ITEM USED ON SERRATED KNIFE PACKAGE ONLY.
BEARING AND SPACER
RETAINING RING
KEY
KNIFE SHAFT
SHAFT SEAL
KEY
1
GEAR, NYLON
BEARING ASSEMBLY
O-RING
RETAINING RING
BEARING ASSEMBLY, SERRATED KNIFE PKG
UPPER BEARING RETAINER ASSEMBLY
KNIFE LOCATING HUB ASSEMBLY
BEARING, SEALED

11
TABLEADJUSTMENTCOMPONENTS
$
%
%
$
ITEM PART NUMBER QTY
1 510020 1
1A 510023 1
1B 810320 3
2 840025 1
3 510021 1
3A 810325 1
3B 910175 1
4 864 1
5 1147 1
6 360 1
7 359 1
8 362 1
9 1200 1
10 361-1 1
11 1259 1
12 349-A.001 - 349-A.052 AS REQD
13 870000 2
14 1307 2
15 200052 1
16 260010 1
17 1027 1
18 168-1 2
19 760-5 2
20 430000 1
21 478-1 1
22 975-1 1
23 453-AS 1
24 881-4 1
25 335 1
26 700-3 2
SLIDE GUIDE SHIM (VARIOUS THICKNESS)
SLIDE GUIDE
SET SCREW
HEX SCREW
FLAT WASHER
TABLE ADJUSTING GEAR ASSEMBLY
SET SCREW
TABLE SLIDE SHAFT
TABLE SLIDE
LOCK WASHER
SCREW, HEX HEAD
TABLE SLIDE ASSEMBLY
SCREW, HEX HEAD
STOP SCREW NUT
STOP SCREW
NUT
THRUST SCREW
WASHER, WORM GEAR
PIN, WORM GEAR
WORM GEAR
SCREW, FLAT HEAD
SCREW COVER
BALL
SPRING, TENSION
TABLE ADJUSTMENT KNOB SHAFT
DESCRIPTION
KNOB CAP
O-RING
SET SCREW
KNOB DIAL
TABLE ADJUSTMENT KNOB

12
TABLE SLIDE SYSTEM COMPONENTS
PART
ITEM NUMBER MAN EZ GLIDE AUTO
11278-A - - 1
2 CHAIN SLIDE SHAFT 1079 - - 1
3 ROLL PIN 1235 - - 1
4 SET SCREW 1270 - - 2
5 UPPER SLIDE ASSEMBLY - MANUAL 1278 1 - 1
*6 KIT, UPPER SLIDE ASSY - EZ GLIDE (MANUAL) 260070 - 1 -
7 SLIDE BUSHING 436-7 2 2 2
8 STUD, SLIDE ROD BUSHING 241-B 1 - 1
9 NUT 228 1 - 1
10 FELT, OIL 436-3 1 1 1
11 SPRING CLIP 436-4 2 2 2
12 PLUG 850-3 1 1 -
*13 BEARING 520200 - 1 -
*14 LOCKWASHER 890190 - 1 -
*15 ROLLER, SLIDE 520210 - 1 -
*16 BOLT, SHOULDER 810370 - 1 -
17 1342 1 - 1
18 1341 1 - 1
*19 KIT, EZ GLIDE INTERLOCK MAGNET 140063 - 1 -
*20 BRACKET, MAGNET MOUNTING - EZ GLIDE 330110 - 1 -
21 MAGNET, INTERLOCK 985-1 1 1 1
22 SCREW 854-2 2 2 2
23 LOCK WASHER 854-7 2 2 2
24 NUT 854-3 2 2 2
25 LOCK WASHER 854-7 2 2 2
26 SCREW 854-6 2 2 2
27 250160 1 1 1
28 167-1 1 1 1
29 245-A 2 2 2
30 478-2 2 2 2
31 420050 1 1 1
32 857-1 1 1 1
33 420060 1 - 1
*34 ROLLER SLIDE BAR, LOWER - EZ GLIDE 400070 - 1 -
*35 SET SCREW (NOT SHOWN) 810380 - 1 -
36 858-1 1 1 1
37 859 2 2 2
38 859-1 2 2 2
39 436-1 1 1 -
40 919-4 1 1 2
41 519
SLIDE BAR WASHER
SCREW
SLIDE BUMPER
SPRING, UPPER SLIDE ROD
LOCKWASHER
NUT
BRACKET, MAGNET MOUNTING
* EZ GLIDE SYSTEM APPLIES TO S/N 4600300 AND UP.
UPPER SLIDE ROD
UPPER RETAINING CLIP
LOWER SLIDE ROD
LOWER RETAINING CLIP
LUBRICATING OIL (NOT SHOWN) A/R
LOWER SLIDE BUSHING
CHUTE RECEIVER ASSY
SET SCREW
QTY REQD
PART DESCRIPTION
UPPER SLIDE ASSY - AUTOMATIC

13
KNIFEMOTORCOMPONENTS
ITEM DESCRIPTION PART NUMBER QTY
MOTOR ASSEMBLY 115VAC/60HZ/1PH 110040 1
MOTOR ASSEMBLY 115VAC/60HZ/1PH W/RESET 110041 1
MOTOR COVER 520010 1
MOTOR COVER W/RESET HOLE †520011 1
3 SCREW 810300 2
*4 KEY, SQUARE 1372 1
*5 SPACER 460025 1
*6 FLAT WASHER 870070 2
*7 BOWED WASHER 810 1
*8 WORM GEAR 1059 1
*9 SNAP RING 880051 1
*10 MOTOR SCREW 810330 4
11 LABEL, GLOBE LOGO 871-2 1
12 WIRE CONNECTOR 1257 1
13 MOTOR RESET BUTTON EXTENSION †530015 1
1
2
* PARTS INCLUDED WITH ITEM 1.
† ONLY USED ON UNITS WITH MOTOR RESET OPTION.
5
0$'(,186$

&
%
$
'
14
STAINLESS STEELCHUTEANDSUPPORT
ITEM PART NUMBER AUTO MAN 4913
102-AS-25 1
102-AS-19 1
102-AS-20 - 1 -
962-S -
962-M 1
962-18S -
962-18M 1
3 LOCK WASHER 962-16
4 SCREW 962-17
5 CHUTE SUPPORT 330050
6 CHUTE HANDLE 482-B
7 ACORN NUT 699-32
8 ACORN NUT 962-7
9 LOCK WASHER, INTERNAL TOOTH 962-19
10 LOCK BACK STUD 962-5
11 LOCK WASHER 962-16
12 ACORN NUT 962-6
13 CHUTE SUPPORT KNOB ASSEMBLY 510011
13A FLAT WASHER -
13B CHUTE SUPPORT KNOB -
13C NYLOCK NUT -
13D CAP 840002 1
QUANTITY REQD
* -
2END WEIGHT ROD - 11-3/16" LONG
PART DESCRIPTION -
END WEIGHT ROD - 13-11/16" LONG -
* CHUTE ASSEMBLY INCLUDES END WEIGHT.
12" SS CHUTE ASSEMBLY W/O PRONGS 1
1
14 1/2" SS CHUTE ASSEMBLY WITH PRONGS
12" SS CHUTE ASSEMBLY WITH PRONGS
12" CHUTE
14.5" CHUTE -
1
2
2
2
1
1
1
1
1
1
6
1
1
1
4

15
ENDWEIGHTS
$
ITEM PART NUMBER AUTO MANUAL 4913
END WEIGHT ASSEMBLY, SS - W PRONGS 741-SS-AA - - 1
END WEIGHT ASSEMBLY, SS - W/O PRONGS 741-SS-AS - 1 -
END WEIGHT ASSEMBLY, SS - W/PRONGS 741-SS-APC 1 - -
1 *AUTOMATIC END WEIGHT, SS 1233 1 - 1
2 *MANUAL END WEIGHT, SS 1234 - 1 -
3 END WEIGHT BUSHING 741-6 2 2 2
4 END WEIGHT HANDLE, PLASTIC 510012 1 1 -
4A END WEIGHT HANDLE, SS (4913 ONLY) 741-SS3 - - 1
5 END WEIGHT REST BUMPER 741-4A 1 1 1
6 END WEIGHT SPACER BUMPER 741-5A 1 1 1
7 END WEIGHT CHUTE BUMPER 741-5B 1 1 1
8 END WEIGHT PRONG, RIGHT 741-PC2 1 - 1
9 END WEIGHT PRONG, LEFT 741-PC3 1 - 1
10 SPRING WASHER, PRONG 741-PC5 8 - 8
11 SHOULDER SCREW, PRONG 741-SS4 2 - 2
PART DESCRIPTION
* END WEIGHT INCLUDES ITEM 3 (BUSHINGS)
QUANTITY REQD

16
MANUALSLICERELECTRICAL SYSTEM
ITEM PART DESCRIPTION PART NUMBER QTY
1 POWER CORD 132-3 1
1A LOCK WASHER 854-7 2
1B SCREW 854-6 2
2 STRAIN RELIEF, POWER CORD 877 1
3 WIRING HARNESS, 110VAC (NOT SHOWN) 130121 1
4 PROXIMITY SWITCH (HOME, TIMER & KNIFE GUARD) 130020 3
4A SCREW 995-31 4
4B NUT 854-3 4
4C BRACKET, SWITCH MOUNTING - KNIFE GUARD 1133 1
4D SCREW 1223 2
5 MOTOR START SWITCH ASSY, SOLID STATE, 110VAC 130050 1
5A STAND-OFF, MOTOR START SWITCH 1250 2
6 CIRCUIT BOARD, START/STOP 1350 1
6A SCREW 1218 2
6B NUT 765-5 2
7 COVER, WIREWAY 320020 1
7A GASKET, WIREWAY COVER 1192 1
8 COVER, WIREWAY # 2 1136 1
9 COVER, WIREWAY # 3 1137 1
10 SCREW, WIREWAY COVER 889 14
11 CIRCUIT BOARD, LOGIC 120033 1
11A STAND-OFF 1216 4
11B SCREW 1218 4
12 POWER SUPPLY, 24V 130060 1
13 SOLENOID ASSY, TABLE LOCK-OUT 130090 1
14 JUMPER CABLE 1377 1
%
$
$
$
$
%
$ %
' &
$
%

17
AUTOMATICSLIDESYSTEM
ITEM PART NUMBER QTY
1 AUTO/MANUAL LEVER ASSEMBLY 1360 1
2 BRACKET, AUTO ENGAGE 1055 1
3 CAM ASSEMBLY 1145 1
4 FIBER WASHER 359 2
5 C-CLIP 940-10 1
6PLUG 1299 1
7 SPRING 1300 1
8 SET SCREW 1291 1
9 BRACKET, MICROSWITCH 1053 1
10 MICROSWITCH 1263 1
11 SCREW 854-2 2
12 LOCK WASHER 854-7 2
13 NUT 854-3 2
14 LOCK WASHER 854-7 2
15 SCREW 900-1 2
16 LOCK WASHER 1226 2
17 SCREW, BUTTON HD 1217 2
18 AUTO-ENGAGE LEVER ASSEMBLY 1029 1
19 LEVER HUB 1026 1
20 SHAFT 1028 1
21 KNOB 1202 1
22 SET SCREW 810002 1
23 CHAIN SLIDE ASSEMBLY 1308 1
24 BEARING 1166 2
25 ACTUATOR 1119 1
26 SCREW 1089 2
27 LOCK NUT 1297 1
28 LOCK WASHER 962-13 1
29 ECCENTRIC STUD 1080 1
30 ENGAGEMENT SPRING ASSEMBLY 1361 1
31 SCREW 1295 2
32 LOCK WASHER 245-
A
2
33 FLAT WASHER 1288 2
34 LOCK WASHER 1226 2
35 SCREW, BUTTON HD 1217 2
36 ROCKER ASSEMBLY 1104 1
37 CAM ROLLER 1102 1
38 C-CLIP 940-10 1
PART DESCRIPTION

18
AUTOMATICSLICERTABLE DRIVE SYSTEM
ITEM PART NUMBER QTY
1 DC GEAR MOTOR 982-1BS 1
2 DRIVE CHAIN (INCLUDES MASTER LINK P/N 1336) 1019 1
3 SCREW 627-C 4
4 FLAT WASHER 825-2 4
5 LOCK WASHER 962-16 4
6 NUT 825-3 4
7 FLAT WASHER 1288 3
8 LOCK WASHER 245-A 3
9 CAP SCREW 1298 3
10 MOTOR MOUNT BRACKET 1082 1
11 SPROCKET STUD 1118 2
12 LOCK WASHER 815 2
13 NUT 646 2
14 MOTOR SPROCKET 1030 1
15 18 & 36 TOOTH SPROCKET 1285 1
16 36 TOOTH SPROCKET 1286 1
17 SPROCKET WASHER 608 2
18 SCREW 762-6 2
19 1020 1
20 MASTER LINK 1336 1
21 CAM FOLLOWER 1097 1
22 FLAT WASHER, CAM 870084 1
*23 CAM SCREW 1107 1
24 982-1MH 1
*MUST SHIP WITH WASHER P/N 870084 (ITEM 22).
PART DESCRIPTION
WIRE CONNECTOR
AUTO DRIVE CHAIN ASSEMBLY
