Gmc Gts1500 User manual

1050W COMPACT PLUNGE

SAW & TRACK KIT 110MM

GTS1500

110 MM COMPACTE VRIJE INVAL CIRKELZAAG EN RAILS SET

SCIE CIRCULAIRE PLONGEANTE COMPACTE 110 MM AVEC KIT RAIL DE GUIDAGE

KOMPAKTE TAUCHSÄGE UND SCHIENENSYSTEM, 110 MM

110 MM SEGA A STANTUFFO COMPATTA & KIT A TRAFORO

SIERRA DE INCISIÓN CON CARRIL GUÍA, 110 MM

936962_Z1MANPRO1.indd 1 06/10/2015 16:54

11 12 13 14

936962_Z1MANPRO1.indd 2 06/10/2015 16:54

2525

4 5 6

29 331

3233 33

936962_Z1MANPRO1.indd 3 06/10/2015 16:54

A B

936962_Z1MANPRO1.indd 4 06/10/2015 16:54

1050W

COMPACT PLUNGE SAW & TRACK KIT 110MM

GTS1500

English 6

Nederlands 14

Français 22

Deutsch 30

Italiano 40

Español 48

936962_Z1MANPRO1.indd 5 06/10/2015 16:54

Introduction

Thank you for purchasing this GMC tool. This manual contains information necessary for

safe and effective operation of this product. This product has unique features and, even if

you are familiar with similar products, it is necessary to read this manual carefully to ensure

you fully understand the instructions. Ensure all users of the tool read and fully understand

this manual.

Guarantee

To register your guarantee visit our web site at

www.gmctools.com and enter your details*.

Your details will be included on our mailing list (unless indicated otherwise) for information on

future releases. Details provided will not be made available to any third party.

Purchase Record

Date of Purchase:

Model: GTS1500

Serial Number:

(located on motor housing)

Retain your receipt as proof of purchase.

If registered within 30 days of purchase GMC guarantees to the purchaser of this product that

if any part proves to be defective due to faulty materials or workmanship within 24 MONTHS

from the date of original purchase, GMC will repair or, at its discretion, replace the faulty part

free of charge. This guarantee does not apply to commercial use nor does it extend to normal

wear and tear or damage as a result of accident, abuse or misuse.

* Register online within 30 days of purchase.

Terms & conditions apply.

This does not affect your statutory rights.

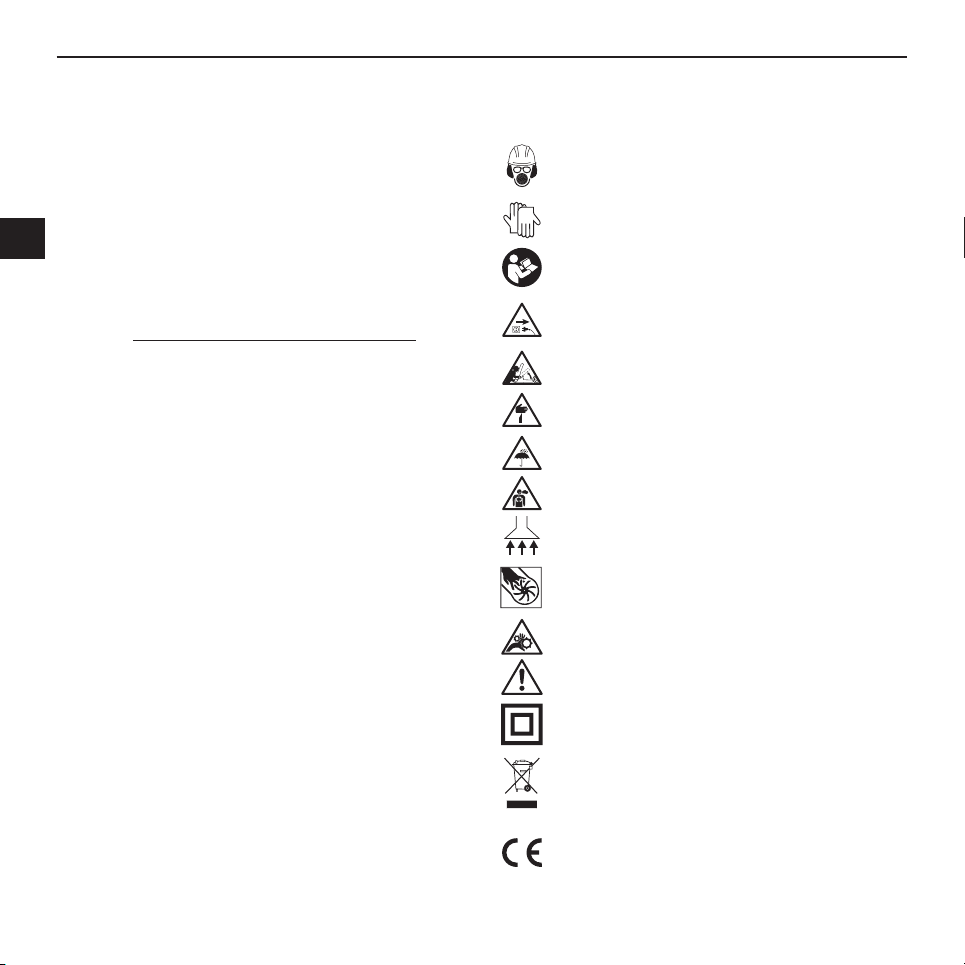

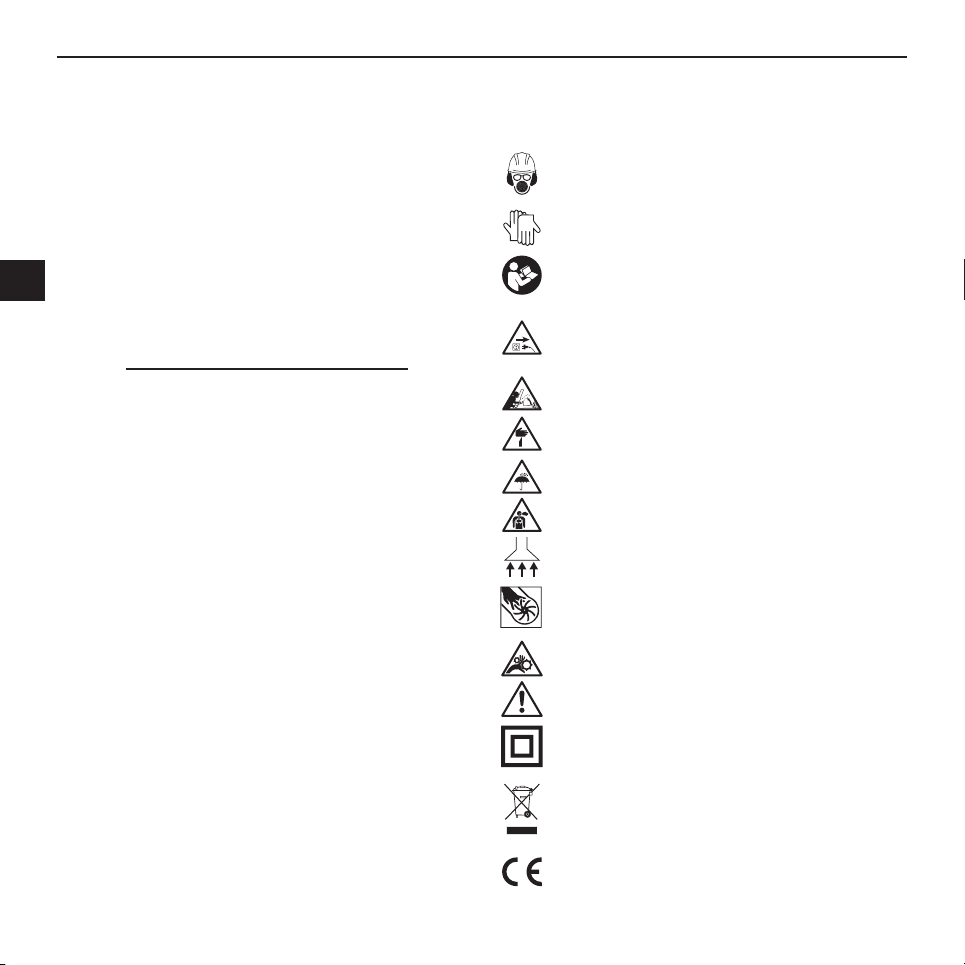

Description of Symbols

The rating plate on your tool may show symbols. These represent important information about

the product or instructions on its use.

Wear hearing protection

Wear eye protection

Wear breathing protection

Wear head protection

Wear hand protection

Read instruction manual

Always disconnect from the power supply when adjusting, changing

accessories, cleaning, carrying out maintenance and when not in use!

Be aware of kickback!

Warning: Sharp blades or teeth!

DO NOT use in rain or damp environments!

Toxic fumes or gases!

Dust extraction required or recommended

Do not touch the blades before the machine is disconnected from the supply

and the blades have come to a complete stop.

WARNING: Moving parts can cause crush and cut injuries

Caution!

Class II construction

Environmental Protection

Waste electrical products should not be disposed of with household waste.

Please recycle where facilities exist. Check with your local authority or retailer

for recycling advice.

Conforms to relevant legislation and safety standards.

Original Instructions

936962_Z1MANPRO1.indd 6 06/10/2015 16:55

Model number: GTS1500

Voltage: 230-240V~ 50Hz

Power: 1050W

Duty Cycle: N/A (continuous operation)

Rated speed n: 12,000/min

Blade size: Ø110mm

Blade bore: Ø20mm

Blade securing bolt: M12

Max depth of cut: 28mm

Protection class:

Ingress protection: IPX0

Power cable length: 2m

Track Dimensions (Lx W): 700 x 115mm

Dimensions: (L x W x H): 280 x 225 x 230mm

Weight: 3kg

As part of our ongoing product development, specications of GMC products may alter

without notice.

Sound and Vibration Data

Sound pressure LPA: 99.92dB(A)

Sound power LWA: 110.92dB(A)

Uncertainty K 3dB(A)

Weighted vibration;

-Wood ah,W: 1.646m/s2(main handle), 1.744m/s2(auxiliary handle)

-Aluminium sheet ah,M: 1.505m/s2(main handle), 2.507m/s2(auxiliary handle)

-Ceramics ah: 3.253m/s2(main handle), 4.415m/s2(auxiliary handle)

Uncertainty K: 1.5m/s2

Specication

The sound intensity level for the operator may exceed 85dB(A) and sound protection

measures are necessary.

WARNING: Always wear ear protection where the sound level exceeds 85dB(A) and limit the

time of exposure if necessary. If sound levels are uncomfortable, even with ear protection,

stop using the tool immediately and check the ear protection is correctly tted and provides

the correct level of sound attenuation for the level of sound produced by your tool.

WARNING: User exposure to tool vibration can result in loss of sense of touch, numbness,

tingling and reduced ability to grip. Long term exposure can lead to a chronic condition. If

necessary, limit the length of time exposed to vibration and use anti-vibration gloves. Do not

operate the tool with hands below a normal comfortable temperature, as vibration will have a

greater effect. Use the gures provided in the specication relating to vibration to calculate the

duration and frequency of operating the tool.

Sound and vibration levels in the specication are determined according to EN60745 or

similar international standards. The gures represent normal use for the tool in normal

working conditions. A poorly maintained, incorrectly assembled, or misused tool, may produce

increased levels of noise and vibration. www.osha.europa.eu provides information on sound

and vibration levels in the workplace that may be useful to domestic users who use tools for

long periods of time.

Technical Abbreviations Key

VVolts

~, AC Alternating current

A, mA Ampere, milli-Amp

n0 No load speed

nRated speed

ØDiameter

°Degrees

Hz Hertz

W, kW Watt, kilowatt

/min or min-1 Operations per minute

dB(A) Decibel sound level (A

weighted)

m/s2 Metres per second squared

(vibration magnitude)

CE Declaration of Conformity

The undersigned: Mr Darrell Morris

as authorised by: GMC

Declares that

Identication code: 936962

Description: 110mm Compact Plunge Saw & Track Kit

Conforms to the following directives and standards:

• Machinery Directive 2006/42/EC

• Low Voltage Directive 2006/95/EC

• EMC Directive 2004/108/EC

• RoHS Directive 2011/65/EU

• EN60745-1:2009+A11

• EN60745-2-5:2010

• EN60745-2-22:2011

• EN55014-1:2006+A1+A2

• EN55014-2-1:1997+A1+A2

• EN61000-3-2:2006+A1+A2

• EN61000-3-3:2013

Notied body: TÜV Rheinland

The technical documentation is kept by: GMC

Date: 26/03/15

Signed:

Darrell Morris

Managing Director

Name and address of the manufacturer:

Powerbox International Limited, Company No. 06897059. Registered address:

Central House, Church Street, Yeovil, Somerset BA20 1HH, United Kingdom.

936962_Z1MANPRO1.indd 7 06/10/2015 16:55

General Safety

WARNING Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, re and/or serious injury.

WARNING: This appliance is not intended for use by persons (including children) with

reduced, physical or mental capabilities or lack of experience or knowledge unless

they have been given supervision or instruction concerning use of the appliance by a

person responsible for their safety. Children must be supervised to ensure that they do not

play with the appliance.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence of

ammable liquids, gases or dust. Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not

use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators,

ranges and refrigerators. There is an increased risk of electric shock if your body is

earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is unavoidable, use a residual current

device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use common sense when operating a

power tool. Do not use a power tool while you are tired or under the inuence of

drugs, alcohol or medication. A moment of inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before

connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or energising power tools that have

the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. Awrench or

a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This enables better

control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing

and gloves away from moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

g) If devices are provided for the connection of dust extraction and collection

facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the battery pack from the power

tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons

unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance with these

instructions, taking into account the working conditions and the work to be

performed. Use of the power tool for operations different from those intended could result

in a hazardous situation.

5) Service

a) Have your power tool serviced by a qualied repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

Circular Saw Safety

Cutting procedures

a) DANGER: Keep hands away from cutting area and the blade. Keep your

second hand on auxiliary handle, or motor housing. If both hands are holding

the saw, they cannot be cut by the blade.

b) Do not reach underneath the workpiece. The guard cannot protect you from the blade

below the workpiece.

c) Adjust the cutting depth to the thickness of the workpiece. Less than a full tooth of

the blade teeth should be visible below the workpiece.

d) Never hold piece being cut in your hands or across your leg. Secure the workpiece to

a stable platform. It is important to support the work properly to minimise body exposure,

blade binding, or loss of control.

e) Hold the power tool by insulated gripping surfaces only, when performing an

operation where the cutting tool may contact hidden wiring or its own cord. Contact

with a "live" wire will also make exposed metal parts of the power tool "live" and could

give the operator an electric shock.

f) When ripping, always use a rip fence or straight edge guide. This improves the

accuracy of cut and reduces the chance of blade binding.

g) Always use blades with correct size and shape (diamond versus round) of arbour

holes. Blades that do not match the mounting hardware of the saw will run eccentrically,

causing loss of control.

h) Never use damaged or incorrect blade washers or bolts. The blade washers and bolt

were specially designed for your saw, for optimum performance and safety of operation.

936962_Z1MANPRO1.indd 8 06/10/2015 16:55

Further safety instructions for all saws

Guard function

a) Check guard for proper closing before each use. Do not operate the saw if guard

does not move freely and enclose the blade instantly. Never clamp or tie the guard

so that the blade is exposed. If saw is accidentally dropped, guard may be bent. Check

to make sure that guard moves freely and does not touch the blade or any other part, in

all angles and depths of cut.

b) Check the operation and condition of the guard return spring. If the guard and the

spring are not operating properly, they must be serviced before use. Guard may

operate sluggishly due to damaged parts, gummy deposits, or a build-up of debris.

c) Assure that the base plate of the saw will not shift while performing the ‘plunge cut’

when the blade bevel setting is not at 90°. Blade shifting sideways will cause binding

and likely kick back.

d) Always observe that the guard is covering the blade before placing saw down on

bench or oor. An unprotected, coasting blade will cause the saw to walk backwards,

cutting whatever is in its path. Be aware of the time it takes for the blade to stop after

switch is released.

Additional circular saw safety

WARNING: Before connecting a tool to a power source (mains switch power point

receptacle, outlet, etc) be sure that the voltage supply is the same as that specied on

the nameplate of the tool. A power source with a voltage greater than that specied for the

tool can result in serious injury to the user, as well as damage to the tool. If in doubt, do not

plug in the tool. Using a power source with a voltage less than the nameplate rating is harmful

to the motor.

a) Do not allow anyone under the age of 18 years to operate this saw

b) When operating the saw, use safety equipment including safety goggles or shield, ear

protection, dust mask and protective clothing including safety gloves

c) Hand-held power tools may produce vibration. Vibration can cause disease. Gloves may

help to maintain blood circulation in the ngers. Hand-held tools should not be used for

long periods without a break

d) Whenever possible, use a vacuum dust extraction system to control dust/waste

e) Do not attempt to cut material thicker than detailed in the Specications section of this

manual

f) Adjust the cutting depth to the thickness of the workpiece i.e. less than a full tooth of the

blade should be visible below the workpiece

g) Ensure work is correctly supported. Large panels may sag under their own weight and

bind the saw blade. Supports must be placed under the panel on both sides, close to the

line of cut and near the edge of the panel

h) Ensure all supports and power cables are completely clear of the cutting path

i) Always secure the workpiece to a stable platform, ensuring body exposure is minimised,

and avoiding blade binding or loss of control

j) Always stand at an angle to the tool when operating

k) Be aware that the blade will project from the underside of the workpiece

l) Do not reach beneath the workpiece where the guard cannot protect you from the blade

m) Note the direction of rotation of the motor and the blade

n) Inspect the workpiece and remove all nails and other embedded objects prior to starting

work

o) Do not apply any sideways or twisting force to the blade whilst cutting

p) If a cut does not extend to the edge of the workpiece, or if the blade binds in the cut, allow

the blade to come to a complete stop and lift the saw out of the workpiece

q) Do not attempt to free a jammed blade before rst disconnecting the machine from power

r) Do not move the saw backwards at any time whilst cutting

s) Beware of projected waste. In some situations, waste material may be projected at speed

from the cutting tool. It is the user’s responsibility to ensure other people in the work area

are protected from the possibility of projected waste

t) If you are interrupted when operating the saw, complete the process and switch off before

diverting your attention

u) Check the lower guard for proper closure before each use. Do not operate the saw if the

lower guard does not move freely and close instantly. Never clamp or tie the lower guard

into the open position. If the saw is accidentally dropped, the lower guard may be bent.

Raise the lower guard with the retracting handle and make sure it moves freely and does

not touch the blade or any other part, in all angles and depths of cut

v) Always observe that the lower guard is covering the blade before resting the saw on a

surface after use. An unprotected, coasting blade will cause the saw to move backwards,

cutting whatever is in its path. Be aware of the time it takes for the blade to stop after the

trigger switch is released

w) Periodically check that all nuts, bolts and other xings have not become loose, and

tighten where necessary

The tool must be used only for its prescribed purpose. Any uses other than those

mentioned in this manual will be considered a case of misuse. The user, and not the

manufacturer, shall be liable for any damage or injury resulting from such cases of misuse.

The manufacturer shall not be liable for any modications made to the tool nor for any

damage resulting from such modications. Even when the tool is used as prescribed it is not

possible to eliminate all residual risk factors.

Cut-off machine safety warnings

a) The guard provided with the tool must be securely attached to the power tool and

positioned for maximum safety, so the least amount of wheel is exposed towards

the operator. Position yourself and bystanders away from the plane of the rotating

wheel. The guard helps to protect operator from broken wheel fragments and accidental

contact with wheel.

b) Use only bonded reinforced or diamond cut-off wheels for your power tool. Just

because an accessory can be attached to your power tool, it does not assure safe

operation.

c) The rated speed of the accessory must be at least equal to the maximum speed

marked on the power tool. Accessories running faster than their rated speed can break

and y apart.

d) Wheels must be used only for recommended applications. For example: do not

grind with the side of cut-off wheel. Abrasive cut-off wheels are intended for peripheral

grinding, side forces applied to these wheels may cause them to shatter.

e) Always use undamaged wheel anges that are of correct diameter for your selected

wheel. Proper wheel anges support the wheel thus reducing the possibility of wheel

breakage.

f) Do not use worn down reinforced wheels from larger power tools. Wheels intended for

a larger power tool are not suitable for the higher speed of a smaller tool and may burst.

g) The outside diameter and the thickness of your accessory must be within the

capacity rating of your power tool. Incorrectly sized accessories cannot be adequately

guarded or controlled.

h) The arbour size of wheels and anges must properly t the spindle of the power

tool. Wheels and anges with arbour holes that do not match the mounting hardware of

the power tool will run out of balance, vibrate excessively and may cause loss of control.

i) Do not use damaged wheels. Before each use, inspect the wheels for chips

and cracks. If power tool or wheel is dropped, inspect for damage or install an

undamaged wheel. After inspecting and installing the wheel, position yourself and

bystanders away from the plane of the rotating wheel and run the power tool at maximum

no load speed for one minute. Damaged wheels will normally break apart during this

test time.

j) Wear personal protective equipment. Depending on application, use face shield,

safety goggles or safety glasses. As appropriate, wear dust mask, hearing

protectors, gloves and shop apron capable of stopping small abrasive or

workpiece fragments. The eye protection must be cap-able of stopping ying debris

generated by various operations. The dust mask or respirator must be capable of ltrating

particles generated by your operation. Prolonged exposure to high intensity noise may

cause hearing loss.

936962_Z1MANPRO1.indd 9 06/10/2015 16:55

k) Keep bystanders a safe distance away from work area. Anyone entering the work

area must wear personal protective equipment. Fragments of workpiece or of a

broken wheel may y away and cause injury beyond immediate area of operation.

l) Hold the power tool by insulated gripping surfaces only, when performing an

operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a ‘live’ wire may make exposed metal parts of the power tool

‘live’ and could give the operator an electric shock.

m) Position the cord clear of the spinning accessory. If you lose control, the cord may be

cut or snagged and your hand or arm may be pulled into the spinning wheel.

n) Never lay the power tool down until the accessory has come to a complete stop. The

spinning wheel may grab the surface and pull the power tool out of your control.

o) Do not run the power tool while carrying it at your side. Accidental contact with the

spinning accessory could snag your clothing, pulling the accessory into your body.

p) Regularly clean the power tool’s air vents. The motor’s fan will draw the dust inside the

housing and excessive accumulation of powdered metal may cause electrical hazards.

q) Do not operate the power tool near ammable materials. Sparks could ignite these

materials.

r) Do not use accessories that require liquid coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and related warnings

Kickback is a sudden reaction to a pinched or snagged rotating wheel. Pinching or snagging

causes rapid stalling of the rotating wheel, which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the wheel’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the

wheel that is entering into the pinch point can dig into the surface of the material, causing the

wheel to climb out or kick out. The wheel may either jump toward or away from the operator,

depending on the direction of the wheel’s movement at the point of pinching. Abrasive wheels

may also break under these conditions.

Kickback is the result of power tool misuse and/or incorrect operating procedures or

conditions and can be avoided by taking proper precautions as given below.

a) Maintain a rm grip on the power tool and position your body and arm to allow you

to resist kickback forces. Always use auxiliary handle, if provided, for maximum

control over kickback or torque reaction during start-up. The operator can control

torque reactions or kickback force if proper precautions are taken.

b) Never place your hand near the rotating accessory. Accessory may kickback over

your hand.

c) Do not position your body in line with the rotating wheel. Kickback will propel the tool

in direction opposite to the wheel’s movement at the point of snagging.

d) Use special care when working corners, sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp edges or bouncing have a tendency to snag

the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain, woodcarving blade, segmented diamond wheel with a

peripheral gap greater than 10mm or toothed saw blade. Such blades create frequent

kickback and loss of control.

f) Do not ‘jam’ the wheel or apply excessive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel increases the loading and susceptibility

to twisting or binding of the wheel in the cut and the possibility of kickback or wheel

breakage.

g) When wheel is binding or when interrupting a cut for any reason, switch off the

power tool and hold the power tool motionless until the wheel comes to a complete

stop. Never attempt to remove the wheel from the cut while the wheel is in motion

otherwise kickback may occur. Investigate and take corrective action to eliminate the

cause of wheel binding.

h) Do not restart the cutting operation in the workpiece. Let the wheel reach full speed

and carefully re-enter the cut. The wheel may bind, walk up or kickback if the power

tool is restarted in the workpiece.

i) Support panels or any oversized workpiece to minimise the risk of wheel pinching

and kickback. Large workpieces tend to sag under their own weight. Supports must

be placed under the workpiece near the line of cut and near the edge of the workpiece on

both sides of the wheel.

j) Use extra caution when making a ‘pocket cut’ into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes, electrical wiring or objects that can

cause kickback.

Additional safety for super abrasives

• Superabrasives are generally inexible and could shatter, so must be handled with

the utmost care. Damaged or improperly mounted superabrasives are dangerous and

can cause SEVERE injury to the user and other people in the vicinity

• Types of superabrasive wheels include diamond cutting discs, welded metal discs,

CBN discs etc. Choose your superabrasive tool carefully, taking into consideration the

workpiece material, the machine dimensions and capabilities. Make sure the machine

does not exceed the maximum operating speed of the superabrasive disc

• NEVER use superabrasive cutting discs for side grinding, as this might lead to the

disc shattering

• Superabrasive wheels have to be carefully inspected and tested before mounting.

Metal wheels should be subjected to a sound test: hold the wheel on a mandrel or with

a nger inserted through the bore, then tap it with a non-metallic object at several points

and listen each time to the sound produced. An intact wheel will produce a clear ‘bell like’

metallic sound. Damaged wheels will give a dull, chattering sound. If in doubt, DO NOT

USE, MARK AS DAMAGED AND DISCARD

• Make sure the machine’s mounting ange is compatible with the superabrasive

wheel. Refer to the manufacturer’s mounting instructions

• ALWAYS conduct a test run after mounting, with no load for at least 30 seconds,

to determine if the wheel runs balanced and does not produce excessive vibration.

If it does, switch off IMMEDIATELY, remove the disc, inspect, re-mount and re-test if no

damage is detected

• If planning on using the superabrasive wheel with a coolant, liquid dust

suppressant or lubricant, rst check if the wheel, machine and workpiece are

compatible with wet cutting and with the compound to be used. Always apply liquid

to an already running wheel, never to a non-moving tool, as the unbalance could lead

to the rupture of the wheel. When switching off, remove the liquid supply rst and let the

machine run at no-load, until centrifugal forces have drained all liquid from the wheel. Dry

off the wheel after use, and prevent liquid from being absorbed into the wheel

936962_Z1MANPRO1.indd 10 06/10/2015 16:55

Product Familiarisation

1. Dust Port

2. Upper Guard

3. Blade

4. Blade Securing Bolt

5. Blade Washer

6. Blade Flange

7. Pivot

8. Base Plate

9. Lower Guard

10. Direction Indicator

11. On/Off Trigger

12. Safety Lock Off

13. Plunge Release

14. Main Handle

15. Depth Scale

16. Depth Locking Knob

17. Track Tension Adjusters

18. Track Channel

19. Pivot Bolt

20. Motor Cover Screw (x 2)

21. Motor Vents

22. Motor Cover

23. Front Handle

24. Saw Base Channel

25. Low Friction Strip

26. Sacricial Strip

27. Friction Strip

28. Base Blade Slot

29. Hex Key

30. Clamp (x 2)

31. Blade 40T

32. Diamond Disc

33. Cutting Disc

Intended Use

Hand-held mains-powered compact plunge circular saw with track. Intended for straight

sawing and cutting a wide range of materials with the correct type of blade tted. Capable of

creating pocket/plunge cuts with improved safety over conventional circular saws.

Unpacking Your Tool

Carefully unpack and inspect your tool. Familiarise yourself with all its features and functions.

Ensure that all parts of the tool are present and in good condition. If any parts are missing or

damaged, have such parts replaced before attempting to use this tool.

Before Use

WARNING: Always disconnect from the power supply before carrying out any

assembly, maintenance or cleaning.

Dust extraction

• For a cleaner, safer work environment, and to protect the tool from dust and over-heating,

connect a dust extraction system or workshop vacuum cleaner to the Dust Extraction Port

(1) and ensure the Motor Vents (21) are kept free of wood chippings and dust. Regularly

clean the area of the tool with a vacuum where a dust extraction system cannot be tted

or used

IMPORTANT: When cutting conductive metal it is important the ne dust does not enter the

internal parts of the tool through the Motor Vents. Such dust can cause a safety issue as well

as destroy the tool.

Note: One blade is pre-tted; make sure the Blade Securing Bolt (4) is securely tightened

before rst use

Removing and tting blades

The tool is supplied with 4 blades;

• Blade (3) – Coarse wood blade suitable for fast coarse cutting of wood and light density

composite materials (pre-tted to saw)

• Blade 40T (31) – Fine wood blade for smooth clean cuts in wood and normal use in very

light density woods and composite materials

• Diamond Disc (32) – Suitable for dry tile cutting

• Cutting Disc (33) – Suitable for cutting steel plating and other metals. This disc is a

bonded, reinforced wheel. Please see ‘Additional safety for super abrasives’ for important

information about using such discs

WARNING: Always check for an expiry date on the cutting disc (33) before use

(remove from tool if necessary). This will be either printed on the label or stamped on

the inner steel ring of the disc. DO NOT use an expired disc as it may shatter in use.

WARNING: Wear cut-proof gloves when handling sharp blades.

WARNING: Only t blades of the same diameter and bore stated in the specication.

WARNING: The speed rating of the blade must match or exceed the no load speed of the tool

stated in the specication.

WARNING: The Cutting Disc (33) becomes very hot during operation. DO NOT touch it until it

has cooled down.

IMPORTANT: If the cutting disc is supplied with blotters they must be tted and used

correctly. Not tting blotters may cause the disc to shatter in use and be a safety risk

• Always check the blade being tted is suitable for the material being cut

• Only t blades that are in perfect condition. Blunt, bent, and cracked blades should be

discarded

1. Press in the Spindle Lock Button (Image C). Unscrew the Blade Securing Bolt (4) anti-

clockwise using the Hex Key (29)

2. Remove the Blade Securing Bolt, Blade Washer (5) and Blade Flange (6).

936962_Z1MANPRO1.indd 11 06/10/2015 16:55

3. Remove the Blade (3) through the Base Blade Slot (28). It may help to set the maximum

depth with the Depth Locking Knob (16) then press the Plunge Release (13) and push

down against the base so more of the blade is exposed so it can be easily removed

4. Fit the required blade through the Base Blade Slot, making sure the direction indicator on

the face of the blade is in the same direction as the Direction Indicator (10)

5. Re-t the Blade Flange, Blade Washer and Blade Securing Bolt. Press in the Spindle

Lock Button and tighten using the Hex Key (29)

6. Ensure the blade is secure before use

Setting depth adjustment

• Alter the depth of the cut by loosening the Depth Locking Knob (16). The Base Plate (8) is

now free to adjust to the required depth when the Plunge Release (13) is pressed

• Adjust the Base Plate to the required depth using the Depth Scale (15) or a ruler and

retighten the Depth Locking Knob at the base so it cannot exceed that depth

• When set correctly, the blade teeth should project approximately 3mm from the underside

of the material being cut

Fitting track

• The saw Track Channel (18) ts over the Saw Base Channel (24) of the track. Set the

Track Tension Adjusters (17) to the minimum tensions setting before placing the saw onto

the track

• Use the Track Tension Adjusters to control movement resistance of the saw along the

track. Set them to equal tension at the maximum level that allows smooth movement

along the track. This will reduce or eliminate sideways movement for more precise cuts

and improve safety

• The track features two Low Friction Strips (25) to allow smooth movement of the saw

along the track. The underside has two Friction Strips (27) which helps prevent the track

from moving on many workpiece surfaces. Where possible always use the supplied

Clamps (30) to secure the track in addition to these Friction Strips

Preparing the track

• Before rst use it is necessary to trim the Sacricial Strip (26) so the saw blade cuts

without a gap against the side of the track

1. Fit a suitable blade with a ne cut suitable for cleanly cutting the strip

2. Use the Track Tension Adjusters (17) to control movement resistance of the saw along

the track. Set them to equal tension at the maximum level that allows smooth movement

along the track. This will reduce or eliminate sideways movement for a cleaner Sacricial

Strip cut

3. Secure the track to a suitable piece of scrap timber

4. Set the saw to a minimal depth position

5. Perform a cut along the full length of the track. This will trim the Sacricial Strip to the

exact size required for the saw

6. Dispose of the waste Sacricial Strip

Operation

• Before using the saw, practise on scrap material. The settings of the machine are crucial

to achieving a good quality nish, and your work could easily be damaged by using an

incorrect setting

Handling your track saw

• Always hold the saw securely, with both hands, by the handles provided

• Always allow the blade to come to a complete stop before placing the machine down

• Always unplug the machine if it is to be left unattended

• Always make sure that work will not move whilst being cut. Use clamps where appropriate

Making a cut

• This tool is intended for horizontal operation only

• For dense materials work slowly and cut in multiple depth stages if necessary to reduce

the load on the motor, i.e. split a 25mm depth cut into two cuts of 12.5mm, rst to the

depth of 12.5mm and the second to the depth of 25mm

• Ensure the correct blade is tted for the material being cut

• Check the workpiece and track are properly supported and secured so that movement

cannot occur whilst the saw is in operation

• Always hold the machine with both hands using the front and rear handles

• Always push the saw forwards. NEVER pull the saw backwards towards you

• Wear all safety equipment required to use this tool. See ‘Safety’

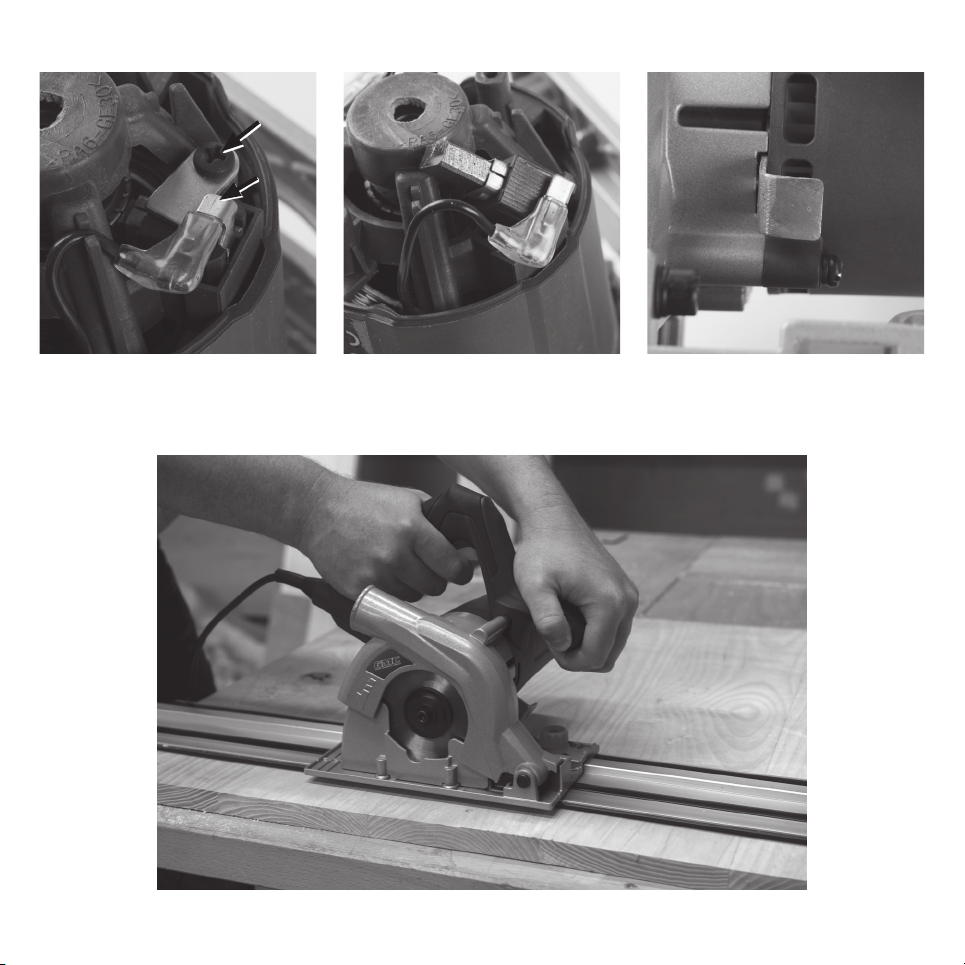

1. Set the saw to the required depth

2. Hold the saw rmly with both hands and press in the Safety Lock Off (12) then squeeze

the On/Off Trigger (11)

3. Allow the blade to reach full speed, then depress the Plunge Release (13) and plunge the

blade to your set depth

4. Push the saw forward along the track to engage the blade with the workpiece and start

the cut

Note: For plunge (pocket) cuts do not press the Plunge Release and lower the blade until the

blade is over the required start of the cut on the workpiece. When performing such internal

cuts rather than starting at an edge the blade must enter the workpiece more slowly and it is

more important that the saw is held more securely.

5. Maintain a consistent feed rate - too fast may put excessive strain on the motor, while too

slow may burnish your workpiece. Avoid any sudden movements of the saw

6. After completing the cut, release the On/Off Trigger and allow the spring loaded plunge

mechanism to return the blade fully into the Lower Guard (9). Allow the blade to come to a

complete stop before removing the saw from the track

Accessories

A range of accessories is available for this power tool from your GMC dealer, including saw

blades. Spare parts are available from your GMC dealer or www.toolsparesonline.com.

Maintenance

WARNING: Ensure that the tool is switched off and the plug is removed from the power point

before making any adjustments or carrying out maintenance procedures.

General inspection

• Regularly check all the xing screws are tight. They may vibrate loose over time

• Inspect the supply cord of the tool, prior to each use, for damage or wear. Repairs should

be carried out by an authorised GMC service centre.

Lubrication

• Lubricate all moving parts with a suitable lubricant spray, at regular intervals

936962_Z1MANPRO1.indd 12 06/10/2015 16:55

Cleaning

WARNING: ALWAYS wear protective equipment including eye protection and gloves when

cleaning this tool.

• Keep your tool clean at all times. Dirt and dust will cause internal parts to wear quickly,

and shorten the device’s service life

• Regularly vacuum exposed vents on the tool to prevent the build-up of dust and chippings

within the tool housing

• Clean the body of your machine with a soft brush, or dry cloth

• Never use caustic agents to clean plastic parts. If dry cleaning is not sufcient, a mild

detergent on a damp cloth is recommended

• Water must never come into contact with the tool

• Ensure the tool is thoroughly dry before using it

• If available, use clean, dry, compressed air to blow through the ventilation holes (where

applicable)

Maintaining the track

• Before rst use and from time to time as needed, apply a light spray of lubricant so that

the saw will glide smoothly along the length of the track

• Do not allow dust, shavings or other debris to build up on the track

Brushes

• Over time the carbon brushes inside the motor may become worn

• Excessively worn brushes may cause loss of power, intermittent failure, or visible

sparking

• To replace the brushes;

1. Remove the Motor Cover Screws (20) from the motor cover

2. Carefully remove the Motor Cover (22)

3. Remove the screw indicated in Image A and the small metal plate pushing down on the

carbon brush holder

4. Use a small screwdriver to edge the plastic brush housing out of the plastic body

(indicated in Image A) of the tool. Never use a screwdriver to push against metal parts

5. Once the housing is removed (Image B) remove and replace the carbon brush and ret

back into recess

6. Ret metal plate and screw

7. Repeat procedure for other carbon brush

• Alternatively, have the machine serviced at an authorised service centre

Note: Always replace carbon brushes in pairs and once tted the brushes may take a short

time to bed in.

Storage

• Store this tool and spare blades carefully in a secure, dry place out of the reach of

children.

Disposal

Always adhere to national regulations when disposing of power tools that are no longer

functional and are not viable for repair.

• Do not dispose of power tools, batteries or other waste electrical and electronic

equipment (WEEE), with household waste

• Contact your local waste disposal authority for information on the correct way to dispose

of power tools and batteries

Problem Possible Cause Possible Solution

No function when On/Off Trigger Switch (11) is operated

No power Check mains connection

Defective On/Off Trigger Switch Replace the On/Off Trigger Switch at an authorised GMC

service centre

Stopped working after some operation time Tool is overheating Switch off the tool and let it cool down to room temperature.

Inspect and clean the Motor Vents (21)

Poor cutting

Blade teeth worn Replace blade

Blade damaged Replace blade

Incorrectly tted blade Ret blade

Loose blade Tighten blade securing bolt

Vibration or abnormal noise

Blade vibrating Retighten blade securing bolt

Other part of tool has worked loose Retighten

Accessory incorrectly tted or loose Correctly t accessory

Track Tension Adjusters (17) incorrectly tension Tension correctly to reduce vibration and improve cutting

performance

Troubleshooting

936962_Z1MANPRO1.indd 13 06/10/2015 16:55

Introductie

Hartelijk dank voor de aanschaf van dit GMC- gereedschap. Deze instructies bevatten

informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit

product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient

u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten.

Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de

handleiding hebben gelezen en volledig hebben begrepen.

Garantie

Om uw garantie te registreren, gaat u naar onze website op

www.gmctools.com en voert u uw gegevens in*.

Uw gegevens worden opgeslagen in onze mailinglist (tenzij u anders aangeeft) voor

informatie over nieuwe producten. De ingevulde gegevens worden aan geen enkele derde

partij beschikbaar gesteld.

Aankoopgegevens

Datum van aankoop:

Model: GTS1500

Serienummer:

(bevindt zich op motorbehuizing)

Bewaar uw aankoopbon als aankoopbewijs.

Indien dit product wordt geregistreerd binnen 30 dagen na aankoop, garandeert GMC de

koper van dit product dat indien een onderdeel defect is vanwege fouten in materiaal of

uitvoering binnen 24 maanden na de datum van de oorspronkelijke aankoop, GMC het

defecte onderdeel gratis repareert of, naar eigen inzicht, vervangt. Deze garantie heeft geen

betrekking op commercieel gebruik en strekt zich niet uit tot normale slijtage of schade ten

gevolge van een ongeluk, verkeerd gebruik of misbruik.

*Registreer online binnen 30 dagen na aankoop.

Algemene voorwaarden zijn van toepassing.

Dit tast uw wettelijke rechten niet aan.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze

vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Ontkoppel de machine van de stroombron voor het maken van aanpassingen,

het verwisselen van accessoires, het schoonmaken, het uitvoeren van

onderhoudt en wanneer de machine niet in gebruik is!

Let op: terugslaggevaar!

Waarschuwing: scherpe bladen of tanden!

Gebruik niet de regen of in vochtige omstandigheden!

Giftige dampen of gassen!

Stofontginning vereist of aanbevolen

Ontkoppel de machine van de stroombron en wacht tot de bladen volledig stil

staan voordat u deze aanraakt.

WAARSCHUWING: Bewegende delen kunnen ernstig letsel veroorzaken.

Voorzichtig!

Beschermingsklasse II (dubbel geïsoleerd)

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden weggegooid.

Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de

plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Vertaling van de originele instructies

936962_Z1MANPRO1.indd 14 06/10/2015 16:55

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: GMC

Verklaart dat

Identicatienummer: 936962

Beschrijving: 110 mm compacte vrije inval cirkelzaag en rails set

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• Richtlijn laagspanning 2006/95/EG

• Elektromagnetische verenigbaarheid 2004/108/EG

• RoHS-richtlijn 2011/65/EU

• EN60745-1:2009+A11

• EN60745-2-5:2010

• EN60745-2-22:2011

• EN55014-1:2006+A1+A2

• EN55014-2-1:1997+A1+A2

• EN61000-3-2:2006+A1+A2

• EN61000-3-3:2013

Keuringsinstantie: TÜV Rheinland

De technische documentatie wordt bijgehouden door: GMC

Datum: 26-03-2015

Handtekening:

Darrell Morris

Algemeen directeur

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059. Geregistreerd adres:

Central House, Church Street, Yeovil, Somerset BA20 1HH, Verenigd Koninkrijk

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming

is noodzakelijk.

WAARSCHUWING: Bij een geluidsintensiteit van 85 dB(A) of hoger is het dragen van

gehoorbescherming en het limiteren van de blootstellingstijd vereist. Bij oncomfortabel

hoge geluidsniveaus, zelfs met het dragen van gehoorbescherming, stopt u het gebruik

van de machine onmiddellijk. Controleer de pasvorm en het geluiddempingsniveau van de

bescherming.

WAARSCHUWING: Blootstelling aan trilling resulteert mogelijk in gevoelloosheid, tinteling en

een vermindert gripvermogen. Langdurige blootstelling kan leiden tot chronische condities.

Limiteer de blootstellingsduur en draag anti-vibratie handschoenen. Vibratie heeft een grotere

invloed op handen met een temperatuur lager dan een normale, comfortabele temperatuur.

Maak gebruik van de informatie in de specicaties voor het bereken van de gebruiksduur en

frequentie van de machine.

Geluid- en trillingsniveaus in de specicatie zijn vastgesteld volgens EN60745 of een

gelijksoortige internationale norm. De waarden gelden voor een normaal gebruik in normale

werkomstandigheden. Een slecht onderhouden, onjuist samengestelde of onjuist gebruikte

machine produceert mogelijk hogere geluids- en trillingsniveaus. www.osha.europa.eu biedt

informatie met betrekking tot geluids- en trillingsniveaus op de werkplek wat mogelijk nuttig is

voor regelmatige gebruikers van machines.

Technische afkortingen Specicaties

VVolt

~, AC Wisselspanning

A, mA Ampère, milliampère

n0 Onbelaste snelheid

nSnelheid

ØDiameter

°Graden

Hz Hertz

W, kW Watt, kilowatt

/min of min-1 Operaties per minuut

dB(A) Decibel geluidsniveau (A)

m/s2Meters per seconde (trilling)

Modelnummer: GTS1500

Spanning: 230-240 V~, 50 Hz

Vermogen: 1050 W

Gebruikscyclus: N.v.t.

Onbelaste snelheid: 12.000 min-1

Blad formaat: Ø110 mm

Blad asgat: Ø20 mm

Blad vergrendelbout: M12

Max. zaagdiepte: 28 mm

Beschermingsklasse:

Beschermingsgraad: IPX0

Stroomsnoer lengte: 2 m

Rails afmetingen (L x B): 700 x 115 mm

Afmetingen (L x B x H): 280 x 225 x 230 mm

Gewicht: 3 kg

Met het oog op onze aanhoudende productontwikkeling kunnen de specicaties van

Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling:

Geluidsdruk LPA: 99,92 dB(A)

Geluidsvermogen LWA: 110,92 dB(A)

Onzekerheid K: 3 dB(A)

Trilling:

-Hout ah,W: 1,646 m/s2(hoofdhandvat), 1,744 m/s2(hulphandvat)

-Aluminium plaat ah,M: 1,505 m/s2(hoofdhandvat), 2,507 m/s2(hulphandvat)

-Keramiek ah: 3,253 m/s2(hoofdhandvat), 4,415 m/s2(hulphandvat)

Onzekerheid K: 1.5m/s2

936962_Z1MANPRO1.indd 15 06/10/2015 16:55

Algemene veiligheid voor elektrisch gereedschap

WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen

van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok,

brand en/of ernstig letsel.

Bewaar deze voorschriften voor toekomstig gebruik.

De term “elektrisch gereedschap” in alle hieronder vermelde waarschuwingen heeft

betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer)

of met een accu wordt gevoed (snoerloos).

1) Veiligheid in de werkruimte

a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en

donkere ruimtes leiden vaak tot ongelukken.

b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de

aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap

brengt vonken teweeg die stof of dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap

bedient. Door aeiding kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact.

Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch

gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten

vermindert het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren,

fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam

geaard wordt.

c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat

wordt, neemt het risico op een elektrische schok toe.

d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te

dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer

uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigd of

in de knoop geraakt snoeren verhoogt het risico op een elektrische schok toe.

e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een

verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer

dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te

verminderen.

f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige

omgeving, gebruik dan een energiebron met een aardlek beveiliging (Residual

Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische

schok.

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap

bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder

invloed van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van

elektrisch gereedschap kan leiden tot ernstig letsel.

b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril.

Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende

veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk

letsel.

c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de

schakelaar in de ‘uit’ stand staat voordat u de stekker in het stopcontact steekt.

Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten

op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot

ongelukken leiden.

d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap

inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het

elektrische gereedschap bevindt, kan leiden tot letsel.

e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het

elektrische gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren,

kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding,

sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.

g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit

deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen

kan het risico op stof gerelateerde ongelukken verminderen.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt

is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en

veiliger op een passende snelheid.

b) Gebruik het elektrische gereedschap niet als de schakelaar het apparaat niet in- en

uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is

gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren

verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen

verminderen het risico op het per ongeluk starten van het elektrische gereedschap.

d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen

en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze

instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is

gevaarlijk in de handen van onervaren gebruikers.

e) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het

vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die

de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het

elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het

weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch

gereedschap.

f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe

messen slaan minder snel vast en zijn gemakkelijker te bedienen.

g) Gebruik het elektrische gereedschap, toebehoren en onderdelen, etc. volgens

deze instructies en volgens bestemming voor het specieke type elektrisch

gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te

voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen

van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.

5) Onderhoud

a) Laat uw elektrische gereedschap onderhouden door een gekwaliceerde vakman en

gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van

het elektrische gereedschap gewaarborgd blijft.

Cirkelzaag veiligheid

Zaagprocedures

a) WAARSCHUWING: Zorg dat uw handen uit de buurt van het zaagblad blijven. Houd

één hand op het hulphandvat, en houd de andere hand op de motorkast. Wanneer beide

handen op het gereedschap geplaatst zijn, kunnen ze niet beschadigd raken door het

zaagblad

b) Reik niet onder het werkstuk waar uw handen niet beschermd zijn tegen het

zaagblad

c) Pas de zaagdiepte, aan de breedte van het werkstuk aan. Minder dan een volledige

tandhoogte dient onder het werkstuk uit te komen

d) Houd het werkstuk tijdens het zagen nooit met de hand vast of steunend op uw

benen. Bevestig het werkstuk op een werkbank. Ondersteun het werkstuk juist om de

kans op persoonlijk letsel, bladbuiging en controleverlies te minimaliseren

e) Machines dienen tijdens gebruik bij de geïsoleerde handvaten vast gehouden te

worden. Zo bent u beschermd wanneer het blad in contact komt met het snoer van

de zaag of andere bedrading. Komt het blad in contact met draad wat onder spanning

staat, dan komen metalen onderdelen van de zaag onder spanning te staan, wat de

gebruiker van de zaag een schok kan geven wanneer de handvaten niet gebruikt worden

936962_Z1MANPRO1.indd 16 06/10/2015 16:55

f) Maak bij schulpen te allen tijde gebruik van een schulpgeleider. Dit maximaliseert de

nauwkeurigheid van de snede en minimaliseert de kans op bladbuiging

g) Gebruik te allen tijde aanbevolen zaagbladen van de juiste grootte en vorm. Bladen

die niet passen bij het montage hardware van de zaag lopen excentrisch wat leid tot

controleverlies

h) De blad bout en de sluitringen zijn speciaal ontworpen voor uw zaag. Voor een

optimale prestatie en een optimale veiligheid, gebruikt u geen beschadigde of onjuiste

sluitringen

Bijkomende veiligheid voor alle zaagmachines

Beschermkap functie

a) Controleer voor elk gebruik of de beschermkap juist functioneert. Gebruik de

machine niet wanneer de beschermkap niet juist functioneert. Vergrendel de

beschermkap niet in de open of gesloten positie. Wanneer u de zaag laat vallen buigt

de beschermkap mogelijk. Controleer de vrije beweging van de beschermkap met behulp

van de hendel

b) Controleer de werking van de beschermkapveer. Wanneer de veer niet juist

functioneert dient deze, samen met de beschermkap gerepareerd worden voordat

u de machine gebruikt. De beschermkap sluit en opent mogelijk langzaam dankzij

beschadigde onderdelen of een stofopbouw

c) Tijdens het maken van een vrije inval zaagsnede, met het blad gesteld in een hoek

anders dan 90°, mag de voet niet bewegen. Beweging van de voet resulteert mogelijk

in terugslag

d) Controleer of het zaagblad volledig door de beschermkap bedekt wordt voordat

u de machine neerlegt. Wanneer het zaagblad roteert en niet volledig bedekt is, kan

de machine in de richting van de gebruiker of omstanders gevuurd worden wat kan

resulteren in ernstige ongelukken

Cirkelzaag veiligheid

WAARSCHUWNG: Voordat u de machine op de stroombron aansluit, controleert u of

de spanning gelijk is aan de spanning weergegeven op het gegevensplaatje van de

laminaatzaag. De aansluiting op een stroombron met een hogere spanning kan resulteren

in serieuze verwondingen aan de gebruiker en beschadigingen aan de machine. Een lagere

spanning is schadelijk voor de motor. Sluit de machine bij enige twijfel niet aan.

a) Laat niemand, jonger dan 18 jaar oud, de zaag gebruiken

b) Wanneer u de zaagt gebruikt, hoort u te allen tijde bescherming te dragen. Denk hierbij

aan een veiligheidsbril, gehoorbeschermers, mondkapje, beschermende kleding en

handschoenen

c) Elektrisch handgereedschap kan trillingen veroorzaken. Trillingen kunnen ziektes

veroorzaken. Handschoenen die de handen van de bediener warmhouden kunnen een

goede circulatie van het bloed in de vingers bevorderen. Gebruik handgereedschap niet

langdurig zonder onderbreking

d) Gebruik wanneer mogelijk een stof ontginningssysteem om het zaagsel/afval op te

vangen

e) Zaag geen materiaal, dikker dan beschreven in de specicaties van deze handleiding

f) Pas de zaagdiepte, aan de breedte van het werkstuk aan. Minder dan een volledige

tandhoogte dient onder het werkstuk uit te komen

g) Zorg dat het werkstuk stevig gemonteerd is, en niet te ver uitsteekt over de werkbank om

buiging van het zaagblad en controleverlies te voorkomen

h) Zorg ervoor dat steunen en stroomsnoeren uit de zaag lijn verwijdert zijn

i) Zet het werkstuk met een minimale blootstelling op een stabiel platform vast, om het

buigen van het zaagblad en controleverlies te voorkomen

j) Wanneer u aan het zagen bent, staat u aan de zijkant van het werkstuk

k) Het zaagblad steekt onder de tafel uit

l) Reik niet onder het werkstuk waar uw handen niet beschermd zijn tegen het zaagblad

m) Let op de draairichting van de motor en het zaagblad

n) Inspecteer het werkstuk en verwijder alle voorwerpen in de buurt van de zaag voordat u

begint met zagen

o) Oefen tijdens het zagen geen zijwaartse of draaiende druk op het zaagblad uit

p) Wanneer het zaagblad niet tot de volledige breedte van het werkstuk reikt, of wanneer het

zaagblad in het werkstuk klemt, laat u de zaag volledig tot stilstand komen voordat u de

zaag uit het werkstuk tilt

q) Wanneer het zaagblad vast geklemd zit in het werkstuk hoort u de machine uit te

schakelen voordat u het blad los probeert te krijgen

r) Beweeg de zaag niet naar achter tijdens het zagen van een werkstuk

s) Kijk uit voor rondvliegend zaagafval. Het is de gebruikers verantwoordelijkheid

omstanders te beschermen tegen rondvliegend zaagafval

t) Wanneer u onderbroken wordt tijdens het zagen, maak de snede dan eerst af en schakel

de machine uit voordat u opkijkt

u) Controleer voor elk gebruik of de onderste beschermkap juist functioneert. Gebruik

de machine niet wanneer de beschermkap vrij beweegt en volledig sluit. Vergrendel

de beschermkap nooit in de open positie. Wanneer de zaag per ongeluk valt raakt de

beschermkap mogelijk beschadigd. Zorg ervoor dat de beschermkap in elke hoek en op

elke zaagdiepte vrij beweegt en het zaagblad of enig ander deel van de machine niet

raakt

v) Controleer of het zaagblad volledig bedekt wordt door de beschermkap voordat u de

machine neerlegt. Een onbeschermd zaagblad beweegt de machine achterwaarts en

zaagt alles wat in de weg staat. Het zaagblad staat niet meteen stil wanneer u de trekker

schakelaar loslaat

w) Controleer regelmatig of alle bouten, moeren en andere bevestigingen goed vastgedraaid

zijn

De zaagmachine mag alleen gebruikt worden voor het voorgeschreven doel. Elk ander

doel dan vermeld staat in deze handleiding wordt beschouwd als misbruik. De gebruiker en

niet de fabrikant is vervolgens aansprakelijk voor eventuele schade of eventueel letsel ten

gevolge van dergelijke gevallen van misbruik.

De fabrikant is niet verantwoordelijk voor eventuele wijzigingen die gedaan worden aan het

gereedschap, noch voor eventuele schade die het resultaat is van dergelijke wijzigingen.

Zelfs wanneer de machine als voorgeschreven gebruikt wordt zijn alle riscifactoren nooit

volledig uit te sluiten

Snijmachine veiligheid

a) De beschermkap moet stevig op de machine zijn aangebracht en voor een

maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van

het slijpaccessoires open naar de bediener wijst. De beschermkap helpt de bediener

te beschermen tegen brokstukken en toevallig contact met het slijpaccessoires evenals

tegen vonken die de kleding kunnen doen ontbranden

b) Gebruik uitsluitend accessoires dat door de fabrikant speciaal voor de machine

is voorzien en geadviseerd. Het feit dat u het accessoires aan de machine kunt

bevestigen, waarborgt nog geen veilig gebruik

c) De onbelaste snelheid van het accessoire dient minstens even hoog zijn als de

maximale snelheid van de machine. Accessoires die sneller draaien dan toegestaan,

kunnen breken

d) Slijpaccessoires mogen alleen worden gebruikt voor de geadviseerde

toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een

snijschijf. Snijschijven zijn bestemd voor materiaalafname met de rand van de schijf.

Een zijwaartse krachtinwerking op dit slijpaccessoires kan het accessoires breken

e) Gebruik altijd onbeschadigde spanenzen in de juiste maat en vorm voor de door

u gekozen slijpschijf. Geschikte enzen steunen de slijpschijf en verminderen zo het

gevaar van een slijpschijfbreuk. Flenzen voor snijschijven kunnen verschillen van de

enzen voor andere slijpschijven

f) Gebruik geen versleten slijpschijven van grotere machines. Slijpschijven voor grotere

machines zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische

machines en kunnen breken

936962_Z1MANPRO1.indd 17 06/10/2015 16:55

g) De buitendiameter en de dikte van het accessoire moeten overeenkomen met de

maatgegevens van de machine. Accessoires met onjuiste afmetingen kunnen niet

voldoende afgeschermd of gecontroleerd worden

h) Accessoires met een schroefdraadinzetstuk dienen nauwkeurig op het

schroefdraad van de uitgaande as passen. De gat diameter van een met een ens

gemonteerd accessoire dient te passen bij de opnamediameter van de ens.

Accessoires die niet nauwkeurig op de machine bevestigd worden, draaien ongelijkmatig,

trillen sterk en kunnen tot verlies van de controle leiden

i) Gebruik geen beschadigde accessoires. Controleer accessoires voor het

gebruik op afsplinteringen en scheuren, slijtage en breuken. Als de machine of

het accessoire valt, dient u te controleren of het beschadigd is, of gebruik een

onbeschadigd accessoire. Als u het accessoire hebt gecontroleerd en bevestigd,

laat u de machine een minuut lang onbelast lopen. Daarbij dient u en dienen andere

personen uit de buurt van het ronddraaiende accessoire te blijven. Beschadigde

accessoires breken meestal gedurende deze testtijd

j) Draag de geschikte persoonlijke beschermende uitrusting. Gebruik afhankelijk

van de toepassing een volledige gezichtsbescherming, oogbescherming of

veiligheidsbril. Draag wanneer nodig een stofmasker, gehoorbescherming,

werkhandschoenen en een speciaal schort dat kleine slijp- en materiaaldeeltjes

tegenhoudt. Uw ogen moeten worden beschermd tegen rondvliegende deeltjes die bij

verschillende toepassingen ontstaan. Een stofmasker beschermt tegen de inademing

van stofdeeltjes. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden

beschadigd

k) Let erop dat andere personen zich op een veilige afstand bevinden van de plaats

waar u werkt. Iedereen die de werkomgeving betreedt, dient de juiste persoonlijke

beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken

accessoires kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe

werkomgeving

l) Houd het gereedschap alleen aan de geïsoleerde handvaten vast als u

werkzaamheden uitvoert waarbij het accessoire verborgen stroomleidingen of de

eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan

metalen delen van het gereedschap onder spanning zetten wat tot een elektrische schok

kan leiden

m) Houd de stroomkabel uit de buurt van draaiende accessoires. Als u de controle over

de machine verliest, kan de stroomkabel worden doorgesneden en uw hand of arm kan in

het ronddraaiende accessoire terechtkomen

n) Leg de machine nooit neer voordat het accessoire volledig tot stilstand is

gekomen. Het draaiende accessoire kan in contact komen met het oppervlak, waardoor

u de controle over de machine kunt verliezen

o) Laat de machine niet lopen terwijl u deze verplaatst. Uw kleding kan gegrepen

worden door het accessoire waardoor het accessoire zich in uw lichaam kan boren

p) De ventilatieopeningen van de machine dienen regelmatig schoongemaakt worden.

De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan

elektrische gevaren veroorzaken

q) Gebruik de machine niet in de buurt van brandbare materialen. Vonken kunnen deze

materialen ontsteken

r) Gebruik geen accessoires waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik

van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend

accessoire, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt

tot abrupte stilstand van het ronddraaiende accessoire. Daardoor wordt een ongecontroleerd

elektrisch gereedschap tegen de draairichting van het accessoire versneld op de plaats van

de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de

slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken

of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe

of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de

blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden

van de machine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen,

zoals hieronder beschreven

a) Houd de machine goed vast en breng uw lichaam en uw armen in een

positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra

handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over

terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan

door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen

b) Breng uw hand nooit in de buurt van draaiende accessoires. Het accessoire kan bij

de terugslag over uw hand bewegen

c) Mijd met uw lichaam het gebied waarheen de machine bij een terugslag wordt

bewogen. De terugslag drijft de machine in de richting die tegengesteld is aan de

beweging van de slijpschijf op de plaats van de blokkering

d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz.

Voorkom dat accessoires van het werkstuk terugspringen en vastklemmen.

Het ronddraaiende accessoire neigt er bij hoeken, scherpe randen of wanneer het

terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag

e) Gebruik geen kettingblad of getand zaagblad. Zulke accessoires veroorzaken vaak

een terugslag of het verlies van de controle over de machine

f) Voorkom blokkeren van de snijschijf en te hoge aandrukkracht. Slijp niet overmatig

diep. Een overbelasting van de snijschijf vergroot de slijtage en de gevoeligheid voor

kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het

slijpaccessoires

g) Als de snijschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u de

machine uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer

nooit om de nog draaiende snijschijf uit de groef te trekken. Anders kan een

terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze

ongedaan

h) Schakel de machine niet opnieuw in zolang het zich in het werkstuk bevindt. Laat

de snijschijf eerst het volledige toerental bereiken voordat u het snijen voorzichtig

voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag

veroorzaken

i) Ondersteun platen of grote werkstukken om het risico van een terugslag door een

ingeklemde snijschijf te verminderen. Grote werkstukken kunnen onder hun eigen

gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, vlakbij de

slijpgroef en aan de rand

j) Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andere

plaatsen zonder voldoende zicht. De invallende snijschijf kan bij het snijen van gas- of

waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken

936962_Z1MANPRO1.indd 18 06/10/2015 16:55

Veiligheidsregels bij het gebruik van super

abrasieve schuurmiddelen

• Super abrasieven zijn over het algemeen stug en aan stukken te springen, en horen

daarom voorzichtig gehanteerd te worden. Beschadigde en onjuist gemonteerde super

abrasieve schijven zijn erg gevaarlijk en kunnen serieus letsel aan de gebruiker en

omstanders veroorzaken

• Type abrasieve schijven zijn onder andere diamant snijschijven, las metaal schijven, CBN

schijven, etc. Selecteer uw gereedschap zorgvuldig. Denk aan het uit te voeren werk en

de afmetingen en eigenschappen van de machine. Zorg ervoor dat de maximale snelheid

van de snijschijf niet overschreden wordt

• Gebruik super abrasieve snijschijven NIET voor slijpwerkzaamheden waar dit de snijschijf

mogelijk beschadigd

• Super abrasieven schijven horen zorgvuldig geïnspecteerd en getest te worden voordat

deze op een machine gemonteerd mogen worden. Houd de schijf met uw vinger door de

kern vast en tik een aantal maal, op verschillende plaatsen, met een niet- metaalachtig

voorwerp op de schijf. Een onbeschadigde schijf produceert een helder bel-achtig geluid.

Beschadigde schijven produceren een dof geluid. Bij enige twijfel gebruikt u de schijf niet

• Zorg ervoor dat de montageens van de machine geschikt is voor de snijschijf

• Controleer op een juiste montage door de machine voor ongeveer 30 seconden onbelast

te laten lopen. Wanneer de schijf overmatige geluids- en trillingsniveaus produceert, haalt

u de schijf onmiddellijk van de machine. Inspecteer de schijf, bevestig deze terug op de

machine en controleer opnieuw op een juiste montage

• Bent u van plan een koelmiddel of smeermiddel te gebruiken, controleer of de schijf,

de machine en het werkstuk compatibel zijn met nat snijden en het te gebruiken

middel. Vloeistoffen mogen nooit op een stilstaande schijf aangebracht worden. Bij

de uitschakeling van de machine neemt u de vloeistoftoevoer af en laat u de machine

onbelast lopen tot al het vloeistof van de schijf is gecentrifugeerd. Droog de schijf na

gebruik af

Onderdelenlijst

1. Stofpoort

2. Bovenste beschermkap

3. Zaagblad

4. Blad vergrendelbout

5. Blad sluitring

6. Blad ens

7. Draaipunt

8. Basisplaat

9. Onderste beschermkap

10. Rotatierichting indicator

11. Aan/uit trekker schakelaar

12. Uit-stand vergrendelknop

13. Vrije inval verloshendel

14. Hoofdhandvat

15. Diepteschaal

16. Zaagdiepte vergrendelknop

17. Rails stelknoppen

18. Rails kanaal

19. Draaipunt bout

20. Motorbehuizing schroef (x 2)

21. Motor ventilatiegaten

22. Motor behuizing

23. Voorhandvat

24. Zaagbasiskanaal

25. Frictie band

26. Offerband

27. Frictie band

28. Basisplaat bladgleuf

29. Inbussleutel

30. Klem (x 2)

31. 40T zaagblad

32. Diamant snijschijf

33. Snijschijf

Gebruiksdoel

Netstroom invalcirkelzaag met rails. Geschikt voor het maken van rechte zaagsneden in

verschillende materialen, met het gebruik van het juiste zaagblad. Te gebruiken voor het veilig

creëren van vrije inval zaagsneden

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en

functies vertrouwd raakt

• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen

ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel /

gereedschap gebruikt

Voor gebruik

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u accessoires

wisselt of enige aanpassingen maakt

Stofontginning

• Voor een veiligere en schonere werkomgeving en voor het beschermen van de machine

tegen stof en oververhitting, sluit u de stofpoort (1) op een stof ontginningssysteem of

werkplaats stofzuiger aan en houdt u de motor ventilatiegaten (21) te allen tijde schoon.

Maak het deel van de machine waar een stof ontginningssysteem niet aangesloten kan

worden regelmatig schoon

BELANGRIJK: Bij het zagen van geleidende metalen is het erg belangrijk de ingang van

stofdeeltjes in de ventilatiegaten te voorkomen. Metaalstof is erg gevaarlijk en kan de

machine beschadigen

Let op: De machine is geleverd met een gemonteerd zaagblad. Controleer voor het eerste

gebruik of de zaagblad vergrendelbout (4) goed vast zit

Het verwijderen van een bevestigd zaagblad

De machine wordt geleverd met 4 zaagbladen:

• Zaagblad (3): Grof houtzaagblad, voor het snel zagen van hout en composietmaterialen

met een lage dichtheid (vooraf gemonteerd)

• 40T zaagblad (31): Fijn houtzaagblad, voor het jn zagen in hout en normaal gebruik op

hout en composietmaterialen met een erg lage dichtheid

• Diamant snijschijf (32): Geschikt voor droog tegel snijden

• Snijschijf (33): Geschikt voor het snijden van staal platering en andere metalen.

Gebonden en versterkt wiel. Verwijs naar ‘Veiligheidsregels bij het gebruik van super

abrasieve schuurmiddelen’ voor belangrijke informatie bij het gebruik van dit soort

snijschijven

WAARSCHUWING: Controleer of de snijschijf (33) voorzien is van een vervaldatum

en vervang de schijf wanneer nodig. U vindt de vervaldatum op het geprinte label of

gestempeld in de stalen ring. Het gebruik van een zaagblad met verlopen vervaldatum is erg

gevaarlijk

WAARSCHUWING: Bij het hanteren van scherpe zaagbladen is het dragen van

936962_Z1MANPRO1.indd 19 06/10/2015 16:55

beschermende handschoenen aanbevolen

WAARSCHUWING: Maak enkel gebruik van zaagbladen met een asgat diameter die

overeenkomt met de asgatdiameter in de specicaties

WAARSCHUWING: De maximale snelheid van het accessoire dient minimaal gelijk te zijn

aan de onbelaste snelheid van de machine

WAARSCHUWING: De snijschijf (33) wordt tijdens gebruik erg heet. Raak de schijf niet aan

voordat deze volledig afgekoeld is

BELANGRIJK: Wanneer de schijf voorzien is van trilling reductieringen, dienen deze gebruikt

te worden. Wanneer u de ringen niet gebruikt, kan de schijf tijdens gebruik in stukken barsten

• Controleer of het zaagblad geschikt is voor te zagen materiaal

• Maak enkel gebruik van zaagbladen die in perfecte staat verkeren. Botte, gebogen en

gescheurde bladen dienen vervangen te worden

1. Druk de as-vergrendelknop in (Afbeelding C). Schroef de blad vergrendelbout (4) linksom,

met gebruik van de inbussleutel (29) los

2. Verwijder de blad vergrendelbout, sluitring (5) en blad ens (6)

3. Verwijder het blad (3) door de basisplaat bladgleuf (28). Het verwijderen van hert blad is

mogelijk gemakkelijker wanneer u de machine op de maximale zaagdiepte stelt, met de

zaagdiepte vergrendelknop (16). Druk de vrije inval verloshendel (13) in en druk op de

basisplaat zodat een groter deel van het blad zichtbaar is

4. Plaats het gewenste blad door de bladgleuf. Zorg ervoor dat de rotatierichting aanduiding

op het blad overeenkomt met de rotatierichting indicator (10) van de machine

5. Bevestig de blad ens, sluitring en vergrendelbout. Druk de as-vergrendelknop in een

draai de bladbout met gebruik van de inbussleutel (29) vast

6. Controleer voor gebruik of het blad goed vast zit

Het stellen van de zaagdiepte

• Draai de zaagdiepte vergrendelknop (16) los. De basisplaat (8) kan nu vrij in de gewenste

diepte gesteld worden, wanneer de vrije inval verloshendel (13) ingedrukt wordt

• Stel de basisplaat in de gewenste positie met behulp van de diepteschaal (15) en een

liniaal en draai de vergrendelknop vast zodat deze diepte niet overschreden kan worden

• Bij een juist gestelde zaagdiepte komen de zaagtanden ongeveer 3 mm onder het

werkstuk uit

Het bevestigen van de rails

• Het railskanaal (18) past over het zaagbasiskanaal (24) van de rails. Stel de rails

stelknoppen (17) op de minimale spanning voordat u de machine op de rails plaatst

• Gebruik de spanning stelknoppen voor het controleren van de bewegingsweerstand van

de machine op de rails. Stel de knoppen op een gelijke maximale spanning, die een

soepele beweging op de rails toelaat. Zo minimaliseert of voorkomt u zijwaartse beweging

voor nauwkeurigere sneden en maximale veiligheid

• De rails is voorzien van twee frictie banden (25) voor het verkrijgen van een soepele

beweging van de zaag op de rails. De onderzijde is voorzien van twee frictiebanden (27)

om beweging van de rails op enig oppervlak te voorkomen. Gebruik de klemmen (30)

wanneer mogelijk om de rails te vergrendelen

Het voorbereiden van de rails

• Vóór het eerste gebruik trimt u de offerband (26) zodat het zaagblad zaagt zonder een

gat tegen de zijkant van de rails

1. Bevestig een geschikt zaagblad met een jne snede, geschikt voor het net zagen van de

band

2. Gebruik de spanning stelknoppen voor het controleren van de bewegingsweerstand van

de machine op de rails. Stel de knoppen op een gelijke maximale spanning, die een

soepele beweging op de rails toelaat. Zo minimaliseert of voorkomt u zijwaartse beweging

voor nauwkeurigere sneden en maximale veiligheid

3. Bevestig de rails op een geschikt stuk hout

4. Stel de zaag in de minimale dieptepositie

5. Maak een snede langs de volledige lengte van de rails. Zo trimt u de offerband op de

juiste breedte voor de zaagmachine

6. Het overmatige deel van de offerband mag weggegooid worden

Gebruik

• Oefen de zaag voor gebruik op afvalmateriaal. De instellingen van de machine zijn

cruciaal voor het verkrijgen van hoogwaardige resultaten. Uw werkstuk kan gemakkelijk

beschadigd raken bij onjuiste instellingen

Het hanteren van de machine

• Houdt de zaag stevig, met beide handen bij de handvaten vast

• Laat het blad volledig tot stilstand komen voordat u de machine neerlegt

• Ontkoppel de machine van de stroombron voordat u deze onbeheerd achterlaat

• Het werkstuk mag tijdens het gebruik van de machine niet bewegen. Gebruik wanneer

mogelijk klemmen

Het maken van een snede

• De machine is enkel geschikt voor horizontaal gebruik

• Zaag materialen met een hoge dichtheid voorzichtig en in meerde doorgangen om de last

op de motor te minimaliseren. Split een 25 mm snede bijvoorbeeld in twee doorgangen

van 12,5 mm

• Zorg ervoor dat het juiste soort zaagblad bevestigd is voor het te zagen materiaal

• Controleer of het werkstuk en de geleiderails juist zijn ondersteund en vergrendeld zodat

deze tijdens het zagen niet bewegen

• Houd de zaag stevig met beide handen vast

• Duw de zaag voorwaarts. Trek de zaag NOOIT naar u toe

• Draag de benodigde veiligheidsuitrusting. Zie ‘Veiligheid’

1. Stel de zaag op de gewenste zaagdiepte

2. Houdt de machine stevig, met beide handen vast, druk de uit-stand vergrendelknop (12)

en knijp de trekker schakelaar (11) in

3. Laat het blad volledig op snelheid komen voordat u de vrije inval vergrendelhendel (13)

indrukt en het blad in het werkstuk geleid

4. Duw de machine voorwaarts langs de rails

Let op: Voor vrije inval sneden, plaatst u de machine in de gewenste positie voordat u het

blad in het werkstuk laat zakken. Bij het maken van invalsneden laat u het blad langzamer in

het werkstuk zakken en is het belangrijker dat u de zaag stevig vast houdt

5. Houdt een constante snelheid aan – wanneer u de machine te snel door het werkstuk

geleid wordt de motor belast en het te langzaam geleiden van de machine resulteert in

het branden van het werkstuk

6. Wanneer de snede voltooid is laat u de trekker schakelaar los en laat u het blad volledig

in de beschermkap (9) terugglijden dankzij het veer-geladen invalmechanisme. Wacht tot

het blad volledig tot stilstand komt voordat u de machine van de rails neemt

Accessoires

• Verschillende accessoires en verbruiksmiddelen, waaronder zaagbladen, zijn verkrijgbaar

bij uw GMC handelaar. Reserve onderdelen zijn verkrijgbaar bij uw GMC handelaar en op

toolsparesonline.com

Onderhoud

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u de machine

schoonmaakt of enig onderhoud uitvoert

Algemene inspectie

• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie

kunnen ze na enige tijd los gaan zitten

• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties

dienen uitgevoerd worden bij een geautoriseerd GMC service center. Dit geld tevens voor

verlengsnoeren, gebruikt met de machine

936962_Z1MANPRO1.indd 20 06/10/2015 16:55

Table of contents

Languages:

Popular Saw manuals by other brands

Powermat

Powermat PM-APW-20C user manual

EINHELL

EINHELL TC-TS 2000 U Original operating instructions

King Canada

King Canada KC-3008 instruction manual

YATO

YATO YT-82151 Original instructions

Bomar

Bomar Individual Automatic Series operating instructions

Parkside

Parkside 273098 Operating and safety instructions

DeWalt

DeWalt DCS373P2 manual

Felisatti

Felisatti SCF 184/1400 operating instructions

Makita

Makita DSP601Z instruction manual

TAKIMA

TAKIMA TKFOS-10-A instruction manual

Hilti

Hilti DS TS 5-SE operating instructions

RODCRAFT

RODCRAFT RC6060RE Operation manual

Craftsman

Craftsman 113.234880 owner's manual

Fox

Fox F28-191 Assembling and operating manual

McCulloch

McCulloch CS 330 Operator's manual

VITO

VITO PRO-POWER 9711675 instruction manual

Stanley

Stanley Fatmax SFMCPS620 instruction manual

Parkside

Parkside PHKS 66 Operation and safety notes

GMC GTS1500 User manual

Popular Saw manuals by other brands
