GOLDONI LANDER 55 User manual

TRATTRICE A CINGOLI
uso e manutenzione
EMPLOI ET ENTRETIEN
OPERATION AND MAINTENANCE
MANEJO Y CUIDADO
BEDIENUNG UND INSTANDHALTUNG
USO E MANUTENÇÃO

1
GOLDONI S.p.A.
Sede Leg. e Stab.: 41012 MIGLIARINA DI CARPI - MODENA - ITALY
Telefono 0522 640111 Fax [phone]
www.goldoni.com
LANDER 55
LANDER 75

2

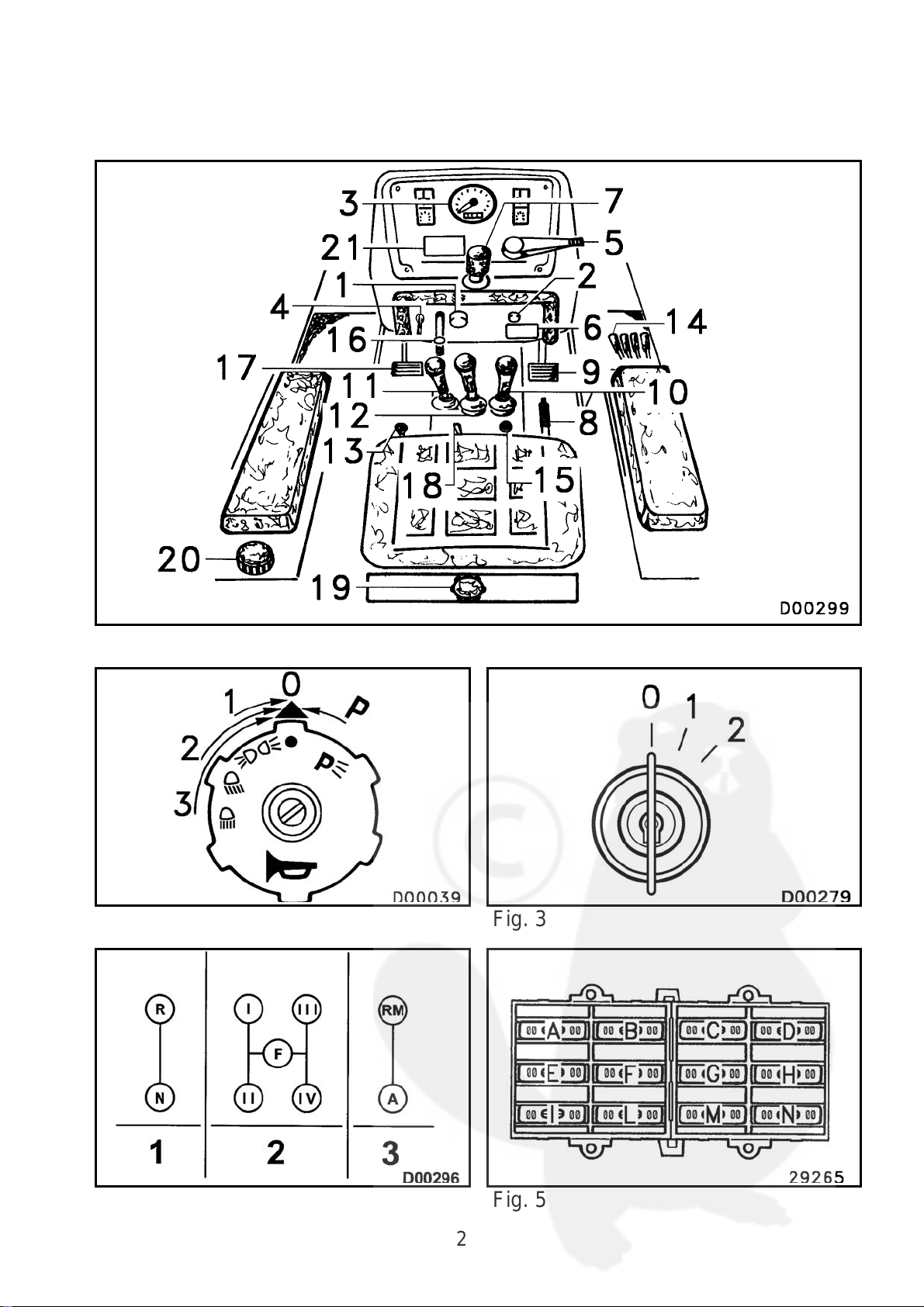

Fig. 1
Fig. 2 Fig. 3
Fig. 4 Fig. 5

3

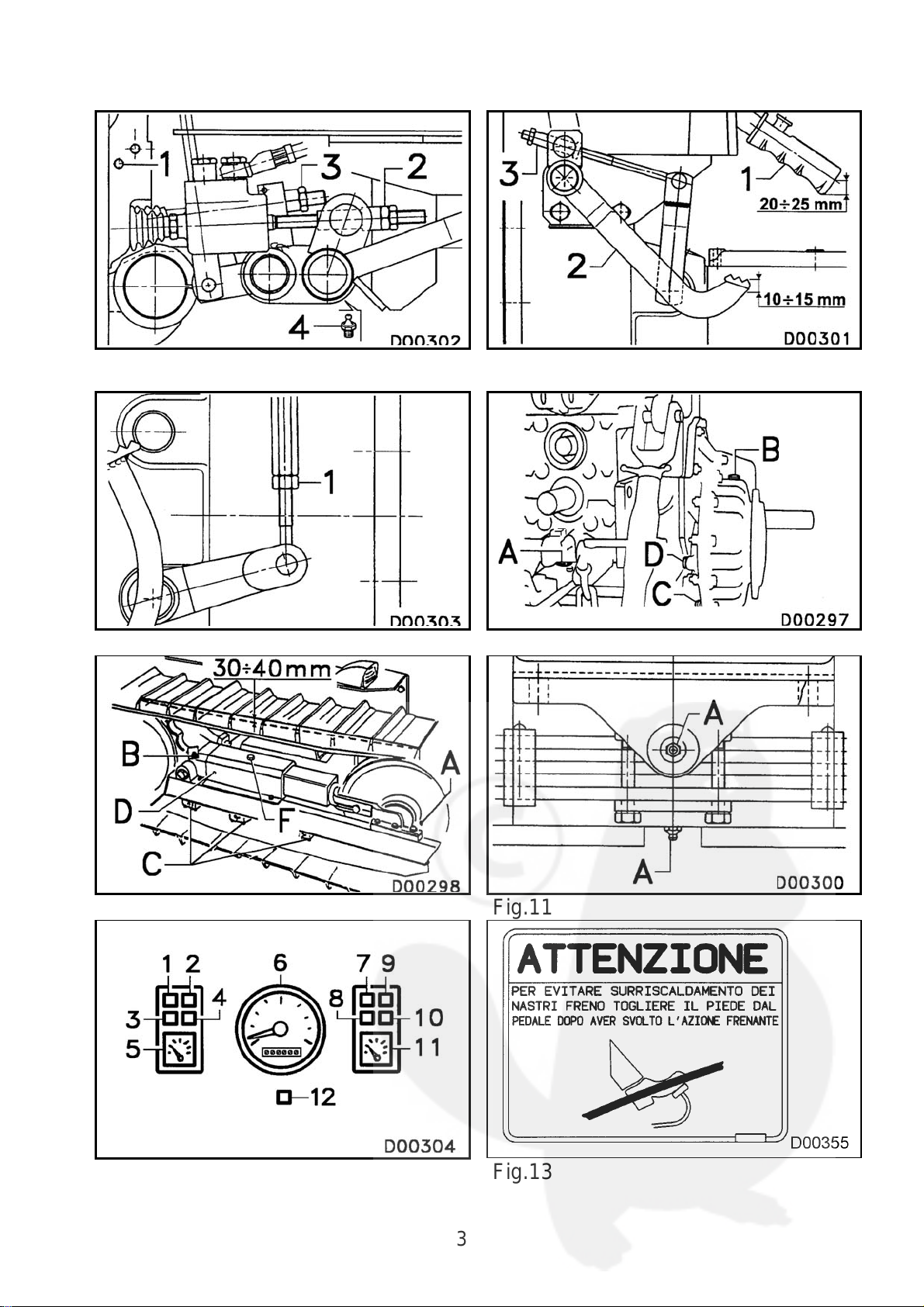

Fig. 6 Fig. 7
Fig. 8 Fig. 9
Fig. 10 Fig.11
Fig. 12 Fig.13

4

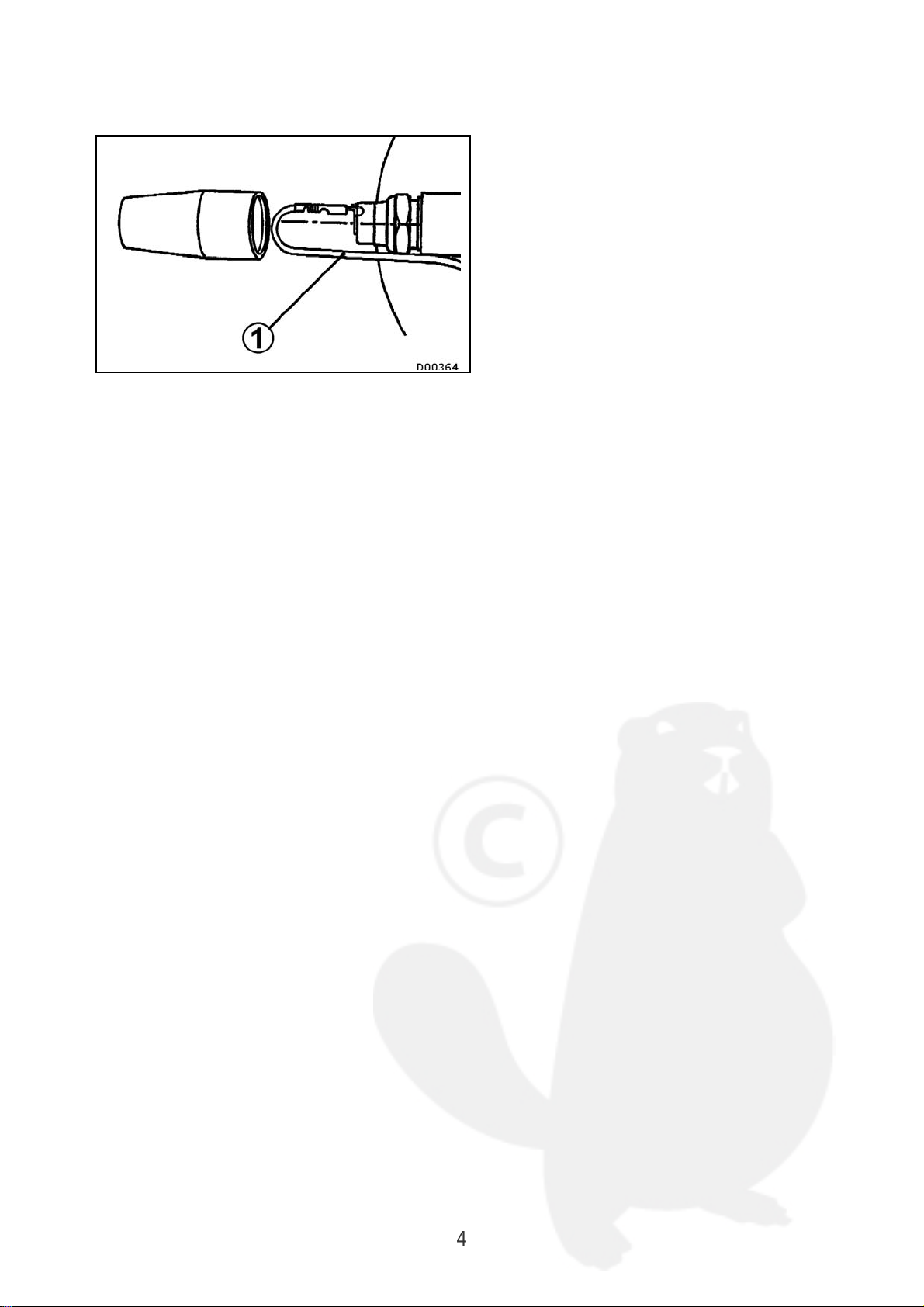

Fig. 14

5
INDICE - TABLE DE MATIERES - INDEX - INDICE -
INHALT - ÍNDICE
==== I T A L I A N O ====..................................................................................11
1. NORME DI SICUREZZA.................................................................................13
2. COMANDI E STRUMENTAZIONE .................................................................14
3. IDENTIFICAZIONE MODELLO ......................................................................15
4. ISTRUZIONI PER L'USO................................................................................15
4.1 COMMUTATORE LUCI.............................................................................15
4.2 INTERRUTTORE AVVIAMENTO MOTORE.............................................15
4.3 ARRESTO MOTORE ................................................................................15
4.4 MESSA IN MOVIMENTO DELLA MACCHINA .........................................16
4.5 ARRESTO DELLA MACCHINA ................................................................16
4.6 PRESA DI FORZA.....................................................................................17
4.7 SOLLEVATORE........................................................................................17
4.8 FRIZIONI E FRENI DI STERZO................................................................17
4.9 FRENO DI SERVIZIO................................................................................18
4.10 FRENO DI STAZIONAMENTO ...............................................................18
4.11 TELAIO DI SICUREZZA..........................................................................18
4.12 CINTURE DI SICUREZZA (ove previste)................................................18
5. MANUTENZIONE - PULIZIA - LUBRIFICAZIONE .........................................19
5.1 MOTORE...................................................................................................19
5.2 FRIZIONI...................................................................................................19
5.2.1 Frizione cambio...................................................................................19
5.2.2 Frizione presa di forza ........................................................................19
5.2.3 Frizioni di sterzatura............................................................................19
5.3 FRENI........................................................................................................19
5.3.1 Pedale freno........................................................................................19
5.3.2 Freno di stazionamento ......................................................................20
5.4 RIFORNIMENTI OLIO...............................................................................20
5.4.1 CARTER CAMBIO..............................................................................20
5.4.2 RIDUTTORI LATERALI ......................................................................20
5.4.3 PULIZIA FILTRO OLIO TRASMISSIONE E SOLLEVATORE............20
5.5 CINGOLI....................................................................................................20
5.5.1 Tensione del cingolo...........................................................................20
5.5.2 Rulli e ruote tendicingolo ....................................................................21
5.6 SEDILE......................................................................................................21
5.7 IMPIANTO ELETTRICO............................................................................22
RIFORNIMENTI E CONTROLLI PERIODICI......................................................24
LUBRIFICANTI CONSIGLIATI............................................................................25

6
==== F R A N C A I S ====................................................................................27
1. NORMES DE SECURITE' ..............................................................................29
2. COMMANDES ET INSTRUMENTS................................................................30
3. IDENTIFICATION DU MODELE.....................................................................31
4. INSTRUCTION POUR L’UTILISATION..........................................................31
4.1 COMMUTATEUR DES FEUX...................................................................31
4.2 INTERRUPTEUR DEMARRAGE MOTEUR .............................................31
4.3 ARRET DU MOTEUR................................................................................31
4.4 MISE EN MOUVEMENT DU TRACTEUR ................................................32
4.5 ARRET DU TRACTEUR ...........................................................................32
4.6 PRISE DE FORCE....................................................................................33
4.7 RELEVAGE...............................................................................................33
4.8 EMBRAYAGES ET FREINS DE DIRECTION...........................................34
4.9 FREIN DE SERVICE.................................................................................34
4.10 FREIN DE STATIONNEMENT................................................................34
4.11 CHASSIS DE SECURITE .......................................................................35
4.12 CEINTURES DE SECURITE (si elles prévues)......................................35
5. ENTRETIEN - NETTOYAGE - LUBRIFICATION............................................35
5.1 MOTEUR...................................................................................................35
5.2 EMBRAYAGES .........................................................................................35
5.2.1 Embrage boîte de vitesses .................................................................35
5.2.2 Embrayage de la prise de force..........................................................35
5.2.3 Embrayages de braquage ..................................................................36
5.3 FREINS .....................................................................................................36
5.3.1 Pédale de frein....................................................................................36
5.3.2 Frein de stationnement.......................................................................36
5.4 RAVITAILLEMENTS EN HUILE................................................................37
5.4.1 CARTER BOITE DE VITESSES.........................................................37
5.4.2 REDUCTEURS LATERAUX...............................................................37
5.4.3 NETTOYAGE FILTRE À HUILE TRANSMISSION ET RELEVAGE ..37
5.5 CHENILLES...............................................................................................37
5.5.1 Tension de la chenille.........................................................................37
5.5.2 Galets et roues tendeuses des chenilles............................................38
5.6 SIEGE........................................................................................................38
5.7 INSTALLATION ELECTRIQUE.................................................................39
RAVITAILLEMENTS ET CONTROLES PERIODIQUES....................................41
LUBRIFIANTS CONSEILLÉS.............................................................................42

7
==== E N G L I S H ====....................................................................................43
1. SAFETY REGULATIONS ...............................................................................45
2. CONTROLS AND INSTRUMENT PANEL......................................................46
3. MODEL IDENTIFICATION..............................................................................47
4. OPERATING INSTRUCTIONS.......................................................................47
4.1 LIGHT SWITCH.........................................................................................47
4.2 IGNITION SWITCH ...................................................................................47
4.3 STOPPING THE ENGINE.........................................................................47
4.4 DRIVING THE TRACTOR.........................................................................48
4.5 STOPPING THE TRACTOR .....................................................................48
4.6 PTO ...........................................................................................................49
4.7 HYDRAULIC LIFT .....................................................................................49
4.8 STEERING BRAKES AND CLUTCHES ...................................................49
4.9 PARKING BRAKE.....................................................................................50
4.10 PARKING BRAKE...................................................................................50
4.11 SAFETY FRAME (roll-bar or ROPS).......................................................50
4.12 SAFETY BELTS (where applicable)........................................................50
5. MAINTENANCE - CLEANING - LUBRICATION.............................................51
5.1 ENGINE.....................................................................................................51
5.2 CLUTCHES...............................................................................................51
5.2.1 Gear clutch..........................................................................................51
5.2.2 PTO clutch..........................................................................................51
5.2.3 Steering clutches ................................................................................51
5.3 BRAKES....................................................................................................51
5.3.1 Brake pedal.........................................................................................51
5.3.2 parking brake......................................................................................52
5.4 OIL SUPPLY REQUIREMENTS ...............................................................52
5.4.1 GEARBOX ..........................................................................................52
5.4.2 FINAL DRIVES ...................................................................................52
5.4.3 CLEANING TRANSMISSION AND LIFT OIL FILTER........................52
5.5 TRACKS....................................................................................................53
5.5.1 Track tension ......................................................................................53
5.5.2 Rollers and track idler.........................................................................53
5.6 SEAT .........................................................................................................53
5.7 ELECTRIC SYSTEM.................................................................................54
SUPPLIES AND CHECK SCHEDULE................................................................56
RECOMMENDED LUBRICANTS.......................................................................57

8
==== E S P A Ñ O L ==== ..................................................................................59
1. NORMAS DE SEGURIDAD............................................................................61
2. MANDOS E INSTRUMENTOS.......................................................................62
3. IDENTIFICACION DEL MODELO ..................................................................63
4. INSTRUCCIONES PARA EL USO.................................................................63
4.1 CONMUTADOR DE LUCES .....................................................................63
4.2 INTERRUPTOR DE ARRANQUE DEL MOTOR ......................................63
4.3 PARADA DEL MOTOR .............................................................................63
4.4 PUESTA EN MARCHA DE LA MAQUINA................................................64
4.5 PARADA DE LA MAQUINA ......................................................................65
4.6 TOMA DE FUERZA...................................................................................65
4.7 ELEVADOR...............................................................................................65
4.8 EMBRAGUES Y FRENOS DE DIRECCION.............................................66
4.9 FRENO DE SERVICIO..............................................................................66
4.10 FRENO DE ESTACIONAMIENTO..........................................................66
4.11 BASTIDOR DE SEGURIDAD..................................................................66
4.12 CINTURONES DE SEGURIDAD (si están previstos).............................67
5. MANTENIMIENTO - LIMPIEZA - LUBRICACION ..........................................67
5.1 MOTOR.....................................................................................................67
5.2 EMBRAGUES............................................................................................67
5.2.1 Embrague cambio...............................................................................67
5.2.2 Embrague toma de fuerza ..................................................................67
5.2.3 Embragues de giro..............................................................................67
5.3 FRENOS....................................................................................................68
5.3.1 Pedal de freno.....................................................................................68
5.3.2 Freno de parada .................................................................................68
5.4 REPOSICION DE ACEITE........................................................................68
5.4.1 CARTER CAMBIO..............................................................................68
5.4.2 REDUCTORES LATERALES.............................................................69
5.4.3 LIMPIEZA FILTRO ACEITE TRANSMISIÓN Y ELEVADOR .............69
5.5 ORUGAS...................................................................................................69
5.5.1 Tensión de la oruga............................................................................69
5.5.2 Rodillos y ruedas del tensor de orugas ..............................................69
5.6 ASIENTO...................................................................................................69
5.7 INSTALACION ELECTRICA .....................................................................70
RECARGAS Y CONTROLES PERIODICOS .....................................................72
LUBRICANTES ACONSEJADOS.......................................................................73

9
==== D E U T S C H ====..................................................................................75
1. SICHERHEITSVORSCHRIFTEN ...................................................................77
2. STELLTEILE UND KONTROLLANZEIGEN ...................................................78
3. MODELLIDENTIFIKATION.............................................................................79
4. BEDIENUNGSANLEITUNG............................................................................79
4.1 LICHTSCHALTER.....................................................................................79
4.2 MOTORSTARTKNOPF.............................................................................79
4.3 ABSTELLEN DES MOTORS ....................................................................79
4.4 INBETRIEBNAHME DER MASCHINE......................................................80
4.6 ZAPFWELLE.............................................................................................81
4.8 LENKKUPPLUNGEN UND -BREMSEN ...................................................81
4.9 BETRIEBSBREMSE..................................................................................82
4.10 FESTSTELLBREMSE.............................................................................82
4.11 Sicherheitsbügel......................................................................................82
4.12 SICHERHEITSGURTE (falls vorgesehen).............................................83
5. WARTUNG - REINIGUNG - SCHMIERUNG...........................................83
5.1 MOTOR.....................................................................................................83
5.2 KUPPLUNGEN..........................................................................................83
5.2.1 Fahrkupplung......................................................................................83
5.2.2 Zapfwellenkupplung............................................................................83
5.2.3 Lenkkupplungen..................................................................................83
5.3 BREMSEN.................................................................................................84
5.3.1 Bremspedal.........................................................................................84
5.3.2 Feststellbremse...................................................................................84
5.4 ÖLNACHFÜLLUNG...................................................................................84
5.4.1 GETRIEBEGEHÄUSE........................................................................84
5.4.2 ENDANTRIEBE ..................................................................................84
5.4.3 REINIGEN DES ÖLFILTERS VON GETRIEBE UND KRAFTHEBER85
5.5 RAUPENKETTEN .....................................................................................85
5.5.1 Raupenkettenspannung......................................................................85
5.5.2 Rollen und Kettenspanner ..................................................................85
5.6 SITZ...........................................................................................................85
5.7 ELEKTRISCHE ANLAGE..........................................................................86
FÜLLMENGE UND REGELMÄSSIGE KONTROLLEN......................................88
EMPFOHLENE SCHMIERSTOFFE ...................................................................89

10
==== P O R T U G U Ê S ====...........................................................................91
1. NORMAS DE SEGURANÇA ..........................................................................93
2. COMANDOS E INSTRUMENTOS..................................................................94
3. IDENTIFICAÇÃO DO MODELO .....................................................................95
4. INSTRUÇÕES PARA O USO.........................................................................95
4.1 COMUTADOR DE LUZES ........................................................................95
4.2 INTERRUPTOR DE ARRANQUE DO MOTOR........................................95
4.3 PARADA DO MOTOR...............................................................................95
4.4 PÔR EM MOVIMENTO A MÁQUINA........................................................96
4.5 PARADA DA MÁQUINA............................................................................97
4.6 TOMADA DE FORÇA................................................................................97
4.7 ELEVADOR...............................................................................................97
4.8 EMBRAIAGENS E TRAVÕES DA COLUNA DE DIRECÇÃO..................97
4.9 TRAVÃO DE SERVIÇO.............................................................................98
4.10 TRAVÃO DE ESTACIONAMENTO.........................................................98
4.11 CHASSIS DE SEGURANÇA...................................................................98
4.12 CINTOS DE SEGURANÇA (se previstas) ..............................................99
5. MANUTENÇÃO - LIMPEZA - LUBRIFICAÇÃO..............................................99
5.1 MOTOR.....................................................................................................99
5.2 EMBRAIAGENS........................................................................................99
5.2.1 Embraiagem da caixa de velocidades................................................99
5.2.2 Embraiagem da tomada de força .......................................................99
5.2.3 Embraiagens de direcção...................................................................99
5.2.3 Embraiagens de viragem....................................................................99
5.3 TRAVÕES ...............................................................................................100
5.3.1 Pedal do travão.................................................................................100
5.3.2 Travão de estacionamento...............................................................100
5.4 ABASTECIMENTO DE ÓLEO.................................................................100
5.4.1 CÁRTER CAIXA DE VELOCIDADES...............................................100
5.4.2 REDUTORES LATERAIS.................................................................100
5.4.3 LIMPEZA DO FILTRO DE ÓLEO TRANSMISSÃO E ELEVADOR..101
5.5 LAGARTAS .............................................................................................101
5.5.1 Tensão da lagarta.............................................................................101
5.5.2 Rolos e rodas tensoras de lagartas..................................................101
5.6 ASSENTO ...............................................................................................101
5.7 SISTEMA ELÉCTRICO...........................................................................102
ABASTECIMENTOS E CONTROLOS PERIÓDICOS......................................104
LUBRIFICANTES ACONSELHADOS...............................................................105

11
==== I T A L I A N O ====
Le illustrazioni, le descrizioni e le caratteristiche contenute nel presente libretto
non sono impegnative poiché, fermo restando le caratteristiche principali, la
nostra Ditta si riserva il diritto di apportare in qualsiasi momento, modifiche
dettate da esigenze tecniche o commerciali.
La fiducia accordata alla nostra Ditta nel preferire prodotti del nostro Marchio,
sarà ampiamente ripagata dalle prestazioni che ella ne potrà ottenere. Un
corretto uso e una puntuale manutenzione, la ripagheranno ampiamente in
prestazioni, produttività e risparmio.

12
ASSISTENZA POST VENDITA
Il Servizio Assistenza Ricambi mette a disposizione pezzi di ricambio e
personale specializzato, atto ad intervenire sui nostri prodotti. E' l'unico Servizio
autorizzato ad intervenire sul prodotto in garanzia in appoggio alla rete esterna
AUTORIZZATA.
L'uso di Ricambi Originali, consente di conservare inalterate nel tempo la qualità
della macchina e da diritto alla GARANZIA sul prodotto nel periodo previsto.
Attenzione: accertarsi che la macchina sia munita del talloncino di
identificazione, indispensabile per la richiesta dei pezzi di ricambio presso i
nostri centri di assistenza.
ATTENZIONE
TALLONCINO DA CONSERVARE
Per richiedere pezzi di ricambio,
è INDISPENSABILE presentarsi
muniti del presente talloncino.
Tipo Macchina: .............................
Numero: .........................................
COUPON A CONSERVER
Pour demander des piecès de rechange. il est
indispensable de se présenter munis de ce
talon.
DO NOT LOSE THIS COUPON
When askimg for spare parts, it is absolutely
necessary that you show this coupon.
GUARDE ESTA CÉDULA
Para encargar piezas de repuesto, es
indispensable exibir esta cédula.
NICHT VERLIEREN
Wenn sie ersatzteile bestellen, müssen die
diesen abschnitt vorweisen.
TALÂO QUE DEVE SER CONSERVADO
Para pedir peças de reposição è
indispensavel apresentar-se com o
presente talão
Garanzia e ricambi
Motore: condizioni e termini fissati dalla casa costruttrice.
Macchina: entro i termini fissati dal nostro Attestato di Garanzia.
Richiesta ricambi: Rivolgersi ai nostri centri di Assistenza Ricambi, muniti del
talloncino identificazione macchina, oppure muniti del Modello, serie e numero
della macchina, punzonati sulla targhetta.

13
1. NORME DI SICUREZZA
Per rendere più sicuro il vostro lavoro, la prudenza e'
insostituibile per prevenire incidenti.
A tale scopo vengono riportate le seguenti avvertenze.
La non osservanza delle norme sottoelencate, libera la nostra Ditta da ogni
responsabilità.
1. Non manomettere la macchina o le attrezzature in nessuna delle loro parti.
2. Prima di avviare il motore, assicurarsi che il cambio e la presa di forza siano
in folle.
3. Innestare gradualmente la frizione per evitare impennate della macchina.
4. Non percorrere discese con la frizione disinnestata o il cambio in folle, ma
utilizzare il motore per frenare la macchina.
Se, in discesa, c'è un uso frequente del freno, inserire una marcia inferiore.
5. Rispettare le norme di circolazione stradale.
6. Non effettuare manutenzioni, riparazioni, interventi di alcun genere sulla
macchina o sulle attrezzature collegate, prima di aver fermato il motore,
disinserito la chiavetta dalla macchina e adagiato l'attrezzatura in terra.
7. Parcheggiare la macchina in modo che ne sia garantita la stabilita', usando il
freno di stazionamento, inserendo una marcia (la prima in salita, oppure la
retromarcia in discesa), ed utilizzare eventualmente un cuneo.
8. Assicurarsi che tutte le parti rotanti sulla macchina (presa di forza, giunti
cardanici, pulegge, ecc.) siano ben protette. Evitare l'uso di indumenti che
favoriscano un appiglio con qualsiasi parte della macchina e dell'attrezzatura.
9. Non lasciare il motore avviato in un locale chiuso: i gas di scarico sono
velenosi.
10.Non lasciare mai accesa la macchina in vicinanza di sostanze infiammabili.
11.Prima di mettere in moto la macchina accertarsi che nel raggio d'azione non
vi siano presenze di persone o animali.
12.Non lasciare la macchina incustodita col motore avviato e/o con la chiave di
avviamento sul cruscotto.
13.Quando non si utilizza la presa di forza, l'albero dev'essere coperto con
l'apposita protezione.
14.Dopo ogni manutenzione pulire e sgrassare il motore, per evitare pericolo
d'incendio.
15.Tenere mani e corpo lontani da eventuali fori o perdite che si dovessero
verificare nell'impianto idraulico: il fluido che fuoriesce sotto pressione può
avere una forza sufficiente per provocare lesioni.
16.Non trasportare sulla macchina, cose o persone oltre alla dotazione e al
conducente.
17.Non salire né scendere dalla macchina in movimento.
18.Evitare sterzature di piccolo raggio con attrezzi trainati e la trasmissione
cardanica sotto sforzo, al fine di evitare rotture del giunto.
19.Non usare il 3° punto del sollevatore come attacco di traino.

14
20.Durante i trasferimenti con attrezzature portate a 3 punti, porre in tensione le
catene e mantenere il sollevatore alzato.
21.L'utente deve verificare che ogni parte della macchina e, in modo
particolare gli organi di sicurezza, rispondano sempre allo scopo per i quali
sono preposti. Pertanto devono essere mantenuti in perfetta efficienza.
Qualora si evidenzino disfunzioni, occorre provvedere tempestivamente al
loro ripristino anche ricorrendo ai nostri Centri di Assistenza. L'inosservanza,
solleva il costruttore da ogni responsabilità.
2. COMANDI E STRUMENTAZIONE
Vedi fig.1.
1 Commutatore luci.
2 Interruttore avviamento.
3 Cronogirometro contagiri (vedi anche fig.12).
4 Deviatore luci di direzione.
5 Leva acceleratore.
6 Targhetta identificazione macchina.
7 Leva disinnesto frizione di sterzatura.
8 Leva freno di stazionamento.
9 Pedale freno.
10Leva comando invertitore.
11Leva comando riduttore.
12Leva cambio.
13Leva innesto presa di forza.
14Leva comando sollevatore.
15Asta livello e immissione olio cambio.
16Leva comando frizione presa di forza.
17Pedale comando frizione cambio.
18Leva registrazione longitudinale del sedile
19Pomello regolazione rigidità sedile
20Tappo immissione carburante
21Scatola porta fusibili
Vedi fig.12
1 Spia rossa carica batteria
2 Spia rossa pressione olio motore
3 Spia rossa filtro aria intasato
4 Spia rossa presa di forza inserita
5 Termometro temperatura acqua radiatore
6 Contaore contagiri
7 Spia verde indicatori di direzione
8 Spia blu luci abbaglianti
9 Spia verde luci anabbaglianti
10Spia gialla riserva carburante
11Indicatore livello carburante
12Spia rossa freno stazionamento inserito e frizioni di sterzatura

15
3. IDENTIFICAZIONE MODELLO
Modello, serie e numero di telaio sono i dati di identificazione della macchina;
sono riportati sull'apposita targhetta metallica n.6 fig.1.
4. ISTRUZIONI PER L'USO
4.1 COMMUTATORE LUCI
Vedi fig.2 (n.1 fig.1).
P= Luce di parcheggio.
0 = Spento.
1 = Luci di posizione.
2 = Anabbaglianti.
3 = Abbaglianti (non consentite su strada).
Premendo: avvisatore acustico
4.2 INTERRUTTORE AVVIAMENTO MOTORE
Vedi fig.3 (n.2 fig.1) e vedere libretto istruzioni del motore.
0 = Nessun circuito in tensione.
1 = Accensione strumenti e spie.
2 = Avviamento del motore.
Prima dell'avviamento del motore, assicurarsi che la leva del cambio (n.12 fig.1)
e della p.d.f. (n.13 fig.1) siano in folle. Premere il pedale della frizione (n.17 fig.
1), per poter chiudere l'interruttore di consenso avviamento, ruotare la chiave
nella posizione 1, si avra' l'accensione delle spie, ruotare la chiave nella
posizione 2 per mettere in moto.
A motore avviato: rilasciare la chiave che automaticamente ritorna nella
posizione 1. Verificare le spie e gli strumenti di controllo.
4.3 ARRESTO MOTORE
Portare la leva acceleratore (n.5 fig.1) in alto al minimo, ruotare la chiave di
avviamento nella posizione 0 fig.3.
Inserire il freno di stazionamento n.8 fig.1 (tirare).
ATTENZIONE: Nel caso di un arresto accidentale del motore,
l’azione sterzante dell’idroguida viene penalizzata. Premere il freno di
servizio per un totale arresto della macchina.

16
4.4 MESSA IN MOVIMENTO DELLA MACCHINA
Freno di stazionamento (n.8 fig.1) disinserito (leva abbassata)
Disinnestare la frizione abbassando il pedale n.17 fig.1
Leva del riduttore n.1 fig.4 (n.11 fig.1) posizione:
R= Ridotte
N= Normali
Leva dell'invertitore n.3 fig.4 (n.10 fig.1) posizione:
A= Avanti
RM= Retromarcia
Leva del cambio n.2 fig.4 (n.12 fig.1) posizione:
I= Prima velocità
II = Seconda velocità
III= Terza velocità
IV= Quarta velocità

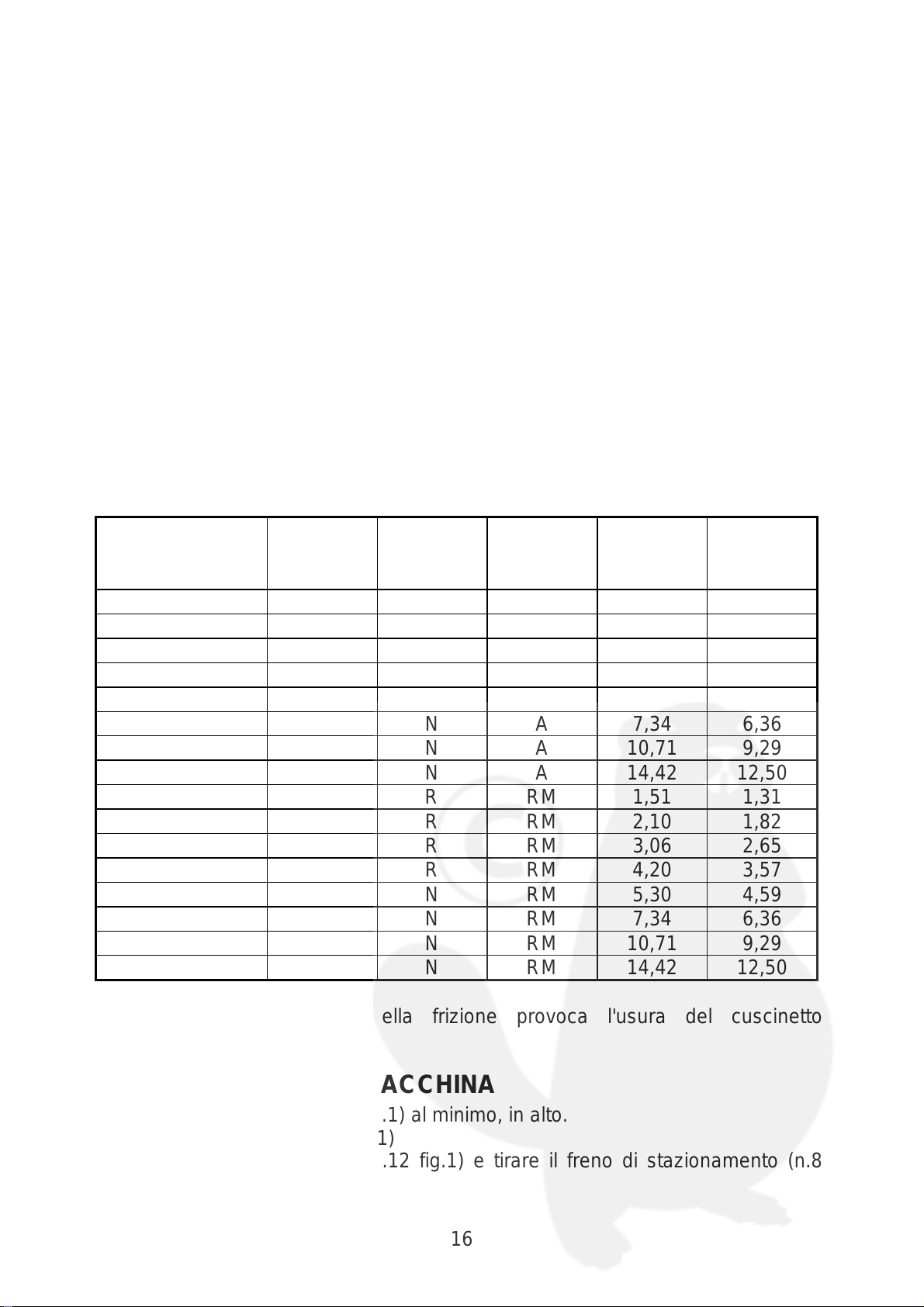

F= Folle TABELLA VELOCITA'
Direzione Cambio Riduttore Invertitore Velocità
Km/h
Mod.55
Velocità
Km/h
Mod.75
Avanti I R A 1,51 1,31
Avanti II R A 2,10 1,82
Avanti III R A 3,06 2,65
Avanti IV R A 4,20 3,57
Avanti I N A 5,30 4,59
Avanti II N A 7,34 6,36
Avanti III N A 10,71 9,29
Avanti IV N A 14,42 12,50
Retro Marcia I R RM 1,51 1,31
Retro Marcia II R RM 2,10 1,82
Retro Marcia III R RM 3,06 2,65
Retro Marcia IV R RM 4,20 3,57
Retro Marcia I N RM 5,30 4,59
Retro Marcia II N RM 7,34 6,36
Retro Marcia III N RM 10,71 9,29
Retro Marcia IV N RM 14,42 12,50
Un prolungato disinnesto della frizione provoca l'usura del cuscinetto
reggispinta.
4.5 ARRESTO DELLA MACCHINA
a)Portare l'acceleratore (n.5 fig.1) al minimo, in alto.
b)Premere la frizione (n.17 fig.1)
c) Mettere il cambio in folle (n.12 fig.1) e tirare il freno di stazionamento (n.8
fig.1).

17
4.6 PRESA DI FORZA
Vedi fig.1
Disinnestare la frizione sollevando la leva n.16.
Innestare la presa di forza tirando verso l’alto la leva n.13.
Innestare la frizione rilasciando la leva n.16 premendo il pulsante posto sulla
medesima.
Sono presenti due prese di forza:
- Superiore
Profilo: modulare Di=25,83 De=29,8 Z=11
Senso di rotazione: antiorario
Velocità: effettua gli stessi giri del motore
- Inferiore
Profilo: 1"3/8 ASAE a 6 scanalature
velocità: 540 giri/1' con motore a 2115g/1'
Senso di rotazione: orario
Importante: Quando non si utilizza la presa di forza, disinserire la presa di forza
abbassando la leva n.13 fig.1, e mantenere innestata la frizione della presa
abbassando la leva n.16 fig.1
4.7 SOLLEVATORE
Il sollevatore è del tipo alza e abbassa.
Con la leva n.14 fig.1completamente abbassata, è possibile ottenere un
impiego flottante del sollevatore (frese, aratri, ecc.)
4.8 FRIZIONI E FRENI DI STERZO
I freni agiscono sui due semiassi e sono del tipo a nastro. Tramite la leva di
sterzatura n.7 fig.1 si ottiene il disinnesto della frizione dello sterzo. Spostando a
destra la leva, si ha il disinnesto della frizione del cingolo destro, spostando la
leva a sinistra, si ha il disinnesto della frizione del cingolo sinistro.
Dopo aver azionato la leva, (spostamento a destra o a sinistra), premendo il
pedale del freno n.9 fig.1 si ottiene la sterzatura della trattrice.
Contemporaneamente all’azione (destra - sinistra) sulla leva, si ha l’accensione
della spia n.12 fig.12.
Per evitare il surriscaldamento dei nastri freno, togliere il piede dal
pedale dopo aver svolto l’azione frenante (vedi fig.13).

18
Prestare particolare attenzione quando si utilizza la macchina in
discesa su di un terreno con forte pendenza. La forza esercitata dal
peso della macchina sommato a quello dell’eventuale attrezzo portato
o trainato, condiziona l’azione sterzante.
L’apertura di una frizione di sterzo (ad esempio destra), libera l’azione frenante
dal lato stesso (nastro destro); la macchina, condizionata dalla forza esercitata
dal proprio peso, sterza nella direzione inversa (sinistra).
4.9 FRENO DI SERVIZIO
Con la leva dello sterzo n.7 fig.1 in posizione centrale, agire sul pedale del freno
n.9 fig.1. Si ha la frenatura di entrambi i cingoli.
4.10 FRENO DI STAZIONAMENTO
Ogni volta che la macchina viene parcheggiata o che per ogni altra evenienza
ne debba essere garantito l’arresto, inserire il freno di stazionamento (n.8 fig.1);
contemporaneamente si ha l’accensione della spia n.12 fig.12.
4.11 TELAIO DI SICUREZZA
La macchina è dotata di telaio di sicurezza del tipo abbattibile. Durante il lavoro
mantenere sempre il telaio di sicurezza montato nella corretta posizione
verticale. Con questo tipo di costruzione non bisogna in nessuna circostanza
modificare i componenti strutturali saldando parti addizionali, facendo fori,
smerigliando, ecc. La non osservazione di queste istruzioni può compromettere
la rigidità del telaio.
Il ribaltamento del trattore esercita un grosso sforzo sul telaio di sicurezza,
pertanto occorre sostituirlo in caso i componenti strutturali si fossero curvati,
deformati o in altro modo danneggiati.
Con il telaio di sicurezza in posizione orizzontale vengono a
mancare le condizioni di sicurezza in caso di ribaltamento, è
importante quindi che l’operatore in tali condizioni di lavoro presti la
massima attenzione nelle operazioni di manovra della macchina.
4.12 CINTURE DI SICUREZZA (ove previste)
Usare le cinture di sicurezza quando si opera su di una macchina con telaio di
sicurezza (roll-bar o ROPS) per ridurre al massimo il rischio di incidenti come ad
esempio un ribaltamento.
Non usare la cintura se si utilizza la macchina con il roll-bar in
posizione orizzontale.

19
5. MANUTENZIONE - PULIZIA - LUBRIFICAZIONE
5.1 MOTORE
Vedi libretto istruzioni motore.
5.2 FRIZIONI
5.2.1 Frizione cambio
Controllare periodicamente il gioco fra il cuscinetto reggispinta e i piedini della
frizione.
Vedi fig. 7. La corsa a vuoto del pedale n.2 dev'essere di circa 10-15mm. Se è
inferiore, allentare il controdado e agire sulla vite di registro n.3.
5.2.2 Frizione presa di forza
Controllare periodicamente il gioco fra il cuscinetto reggispinta e i piedini della
frizione, vedi fig.7. La corsa a vuoto della leva n.1 dev’essere di circa 20-25mm.
Se è inferiore allentare il controdado n.1 fig.8 e agire sulla relativa vite di
registro.
5.2.3 Frizioni di sterzatura
Il comando idraulico delle frizioni laterali, dispone di un sistema automatico per
la ripresa dei giochi, pertanto non necessita di registrazione.
Se accidentalmente si inserisce aria nel circuito, eliminare le cause di eventuali
perdite, e rimettere olio nel serbatoio collocato nella parte anteriore della
macchina a fianco della batteria.
Effettuare lo spurgo, come nei normali circuiti frenanti, tramite la vite n.1 fig. 6
agendo sulla leva dello sterzo n.7 fig.1. Agire sul lato nel quale si è inserita
dell’aria.
Ogni 150 ore controllare il livello del liquido nel serbatoio e ripristinarlo.
Si consiglia di utilizzare AGIP ATF IID.
5.3 FRENI
5.3.1 Pedale freno
Occorre verificare periodicamente che i due tiranti di frenatura, abbiano la
stessa corsa. La verifica si effettua durante la marcia, osservando che la
sterzatura abbia un effetto uguale per entrambi i lati a parità di azione sul
pedale.
Per la registrazione allentare il controdado ed agire sul manicotto n.2 fig. 6.
Fare attenzione a non eccedere sul tensionamento, al fine di evitare che i freni
siano in azione anche senza agire sul pedale.
Per verificare tale evenienza è sufficiente agire sulla leva della sterzo n.7 fig.1,
senza azionare il pedale del freno: la macchina deve proseguire senza accenni
di sterzatura.
La registrazione si effettuata su entrambi i tiranti posti a destra e a sinistra della
macchina.
