Goobay NTS 30 W 5-12 slim EuP 4A User manual

Bedienungsanleitung
Manual
NTS 30 W 5-12 slim EuP 4A
54783
NTS 40 W 12-24 slim EuP 2.5A
54784

2
Bedienungsanleitung
Schaltnetzteil NTS 30 W 5-12 / 40 W 12-24 slim EuP
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten
Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Weitergabe des Gerätes an andere Personen übergeben können.
Inhaltsverzeichnis: Seite:
1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Sicherheitshinweise 3
4 Lieferumfang 3
5 Grasche Darstellung 4
6 Bedienung 4
7 Pege, Wartung, Lagerung und Transport 5
8 Problembehebung 5
9 Gewährleistung und Haftung 5
10 Technische Daten 6
11 Entsorgungshinweise 7
12 CE-Konformitätserklärung 7
1 Beschreibung und Funktion:
Ihr NTS EuP Netzteil ist ein universales, umweltfreundliches und sicheres Schaltnetzteil für
Notebooks, N@tbooks, LCD-Displays, usw. Es verfügt über Adapterstecker für viele
gängige Modelle und ist dank neuester Technologie extrem ach und handlich. Das Netzteil
verfügt über voreingestellte Festspannungsstecker. Die maximale Ausgangsleistung
entnehmen Sie den technischen Daten. Das Gerät erfüllt die EuP-Richtlinie mit besonderer
Energieefzienz, Klasse 4.
Sicherheitsausstattung: - kurzschlusssicher
- Überladungsschutz
- Schutz vor Überhitzung
- geringer Standby-Stromverbrauch
2 Bestimmungsgemäßer Gebrauch:
Ihr Produkt ist nur zum Laden und betreiben der in Kapitel 1 genannten Geräte
vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Die Verwendung darf nur in
trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmun-
gen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und
Sachen führen.

3
3 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses sowie die
Wartung der Elektronik darf nur durch ausgebildetes Elektro-Fachpersonal
erfolgen! Es besteht u. a. Stromschlag- und Kurzschlussgefahr!
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche,
kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per-
sonen schädigen können!
• Bitte installieren und Lagern Sie das Produkt und das Zubehör so, dass keine Personen
oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden
können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran
schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens
von Kleinteilen und Dämmmaterial.
• Stellen Sie anhand der Bedienungsanleitung Ihres zu betreibenden Gerätes, wie
Laptop, Handy, usw. sicher, dass die Anschlüsse und Betriebsspannungen zum Netzteil
kompatibel sind und umgekehrt.
• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss sofort
vom Netz getrennt und gegen eine unbeabsichtigte Weiterbenutzung gesichert werden.
Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert
werden, die aufgrund ihrer Ausbildung dazu befugt sind. Ein Selbsteingriff birgt die
Gefahr eines Stromschlags und führt zum Erlöschen des Garantieanspruchs.
• Betreiben Sie das Gerät nur am 100-240 V ~ / 50-60 Hz Wechselstromnetz.
• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.
• Setzen Sie das Gerät keiner starken Hitze oder Feuchtigkeit aus, bzw. Stellen, die mit
Wasser in Berührung kommen können.
• Legen und stellen Sie keine Gegenstände auf das Gerät.
• Für den Einsatz in Industriebetrieben sind die entsprechenden gesetzlichen Bestim-
mungen zur Unfallverhütung einzuhalten.
• Setzen Sie das Gerät und dessen Zubehör keinen hohen mechanischen Belastungen
aus.
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie
dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie keine beschädigten Teile.
• Das Gerät darf nur in trockenen Innenräumen installiert und betrieben werden.
• Das Gerät erwärmt sich während des Betriebes.
• Schließen Sie den DC-Anschluss nicht kurz.
• Überlasten Sie das Netzteil nicht. Die maximale, modellspezische Leistung nden Sie
in den technischen Daten.
4 Lieferumfang:
54783 54784
- 1 x Schaltnetzteil
- 8 x DC-Adapterstecker
- 8 x Festspannungsadapter - 15 x Festspannungsadapter
- 1 x Euro Netzstecker
- 1 x Bedienungsanleitung

4
Bedienungsanleitung

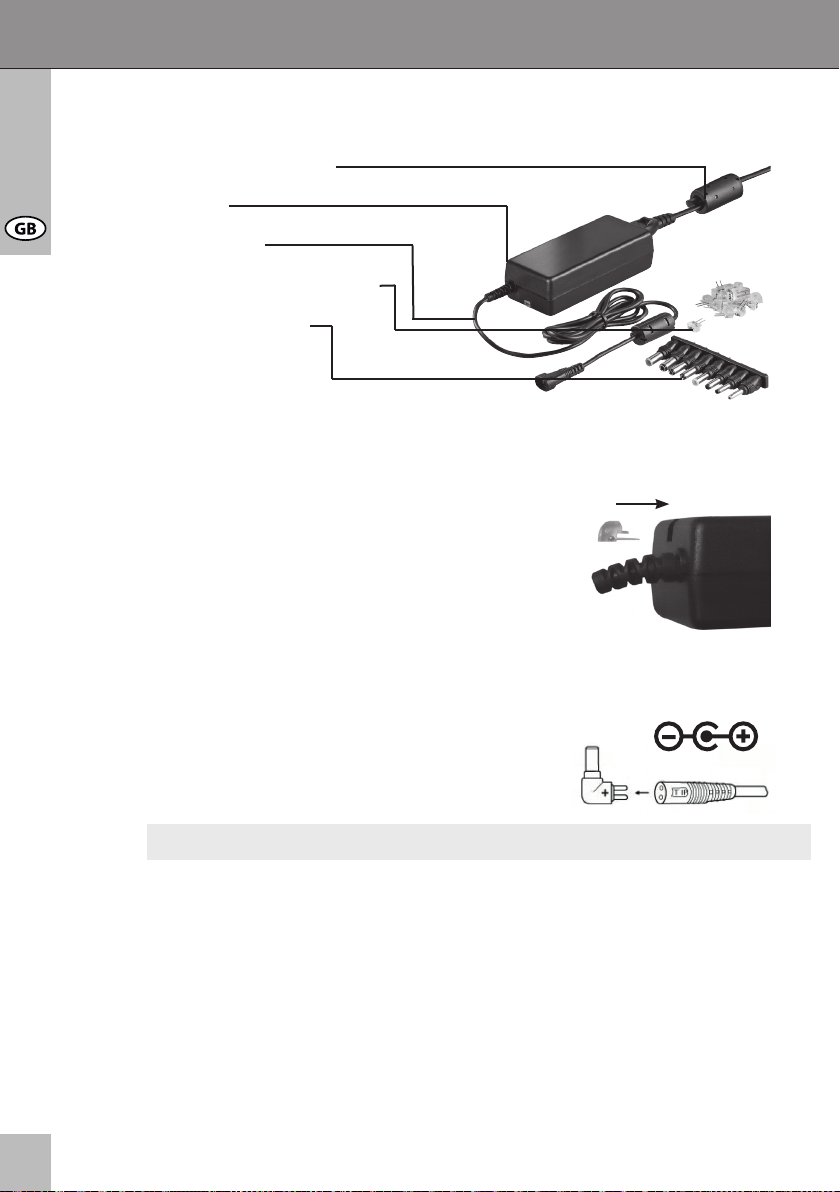

5 Grasche Darstellung:
AC Netzstecker - Euro
Netzteil
DC Ausgang
Ausgangsspannungsadapter
DC Adapterstecker
6 Bedienung:
Ihr Notebook kann über diese Funktion betrieben und ein interner Notebookakku
geladen werden.
1. Wählen Sie die benötigte Ausgangsspannung am
Netzteil, indem Sie den entsprechenden Ausgangs-
spannungsadapter anschließen. Die Angaben stehen
entweder auf Ihrem Gerät, in dessen Bedienungs-
anleitung oder auf dem originalen Netzteil.
Die Einstellmöglichkeiten nden Sie in den
technischen Daten.
2. Verbinden Sie den zu Ihrem Gerät passenden positive Polung:
DC-Adapterstecker mit der DC-Buchse des
Netzteils. Achten Sie auf richtige Passform
des Steckers. Angaben zur Polung nden Sie in
der Bedienungsanleitung Ihres Gerätes oder auf
dem originalen Netzteil.
Eine falsche Polung kann Ihr Gerät massiv beschädigen oder Ihr Gerät zeigt
keine Funktion.
3. Stellen Sie sicher, dass die Gesamtbelastung, also die Leistung Ihres Verbrauchers
die maximale Ausgangsleistung des Netzteils nicht übersteigt.
4. Verbinden Sie das Netzteil mit dessen AC-Netzkabel.
Positive Polung ist die am häugsten verwendete
Polung.
HINWEIS:

5
5. Schließen Sie Ihr Notebook am zuvor ausgewählten und angeschlossenen DC-Adap-
terstecker an.
6. Stecken Sie das Netzkabel in eine Netzsteckdose. Die Kontroll-LED leuchtet je nach
Modell nun konstant unabhängig der gewählten Ausgangsspannung bis das Netzteil
wieder vom Netz getrennt wird. Es muss eine Ausgangsspannung eingestellt sein.
7. Schalten Sie nun Ihr Notebook ein.
7 Pege, Wartung, Lagerung und Transport:
ACHTUNG! Stromschlag- und Kurzschlussgefahr!
• Das Produkt ist wartungsfrei.
• Trennen Sie das Produkt bei Nichtgebrauch vom Stromnetz.
• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen
vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das
Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromfüh-
rende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das
Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass
werden können, auch bei Wartung, Pege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.
8 Problembehebung:
Problem Maßnahme
Das Netzteil funktioniert nicht. Achten Sie auf die richtige Ausgangsspannung
und Polung des DC-Adaptersteckers. Achten
Sie auf schlüssige Kabelverbindungen.
Die Ladefunktion arbeitet nicht. Beachten Sie den Ladestatus Ihres Akkus.
Achten Sie auf die richtige Ausgangsspannung
und Polung des DC-Adaptersteckers. Achten
Sie auf schlüssige Kabelverbindungen.
andere Fragen Wenden Sie sich an Ihren Händler.
9 Gewährleistung und Haftung:
• Der Hersteller gewährt 2 Jahre Garantie.
• Da der Hersteller keinen Einuss auf örtliche Gegebenheiten und die Installation des
Produktes hat, deckt die Garantie nur das Produkt selbst ab.

6
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich
bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als
Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr,
wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,
dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,
entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und
seines Zubehörs.
• Ein anderer als in dieser Bedienungsanleitung beschriebener Einsatz ist unzulässig und
führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler behält sich der Hersteller vor.
• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun-
gen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige
Ankündigung zu vollziehen.
10 Technische Daten:
Bedienungsanleitung
Modell 54783 54784
Betriebsspannung 100-240 V ~ AC / 50-60Hz
Ausgangsspannung 5, 6, 7, 8, 9, 10, 11, 12 V DC 12-24 V DC
max. Ausgangsstrom 4,0 A 5,0 A
DC Adaptersteckergrößen DC-Stecker 3,50 x 1,00 mm
DC-Stecker 3,50 x 1,35 mm
DC-Stecker 4,00 x 1,75 mm
DC-Stecker 4,80 x 1,75 mm
DC-Stecker 5,00 x 2,10 mm
DC-Stecker 5,50 x 2,10 mm
DC-Stecker 5,50 x 2,50 mm
DC-Stecker 6,30 x 3,00 mm
Netzstecker Euro
max. Ausgangsleistung 30 W 40 W
Gewicht 172 g 470 g
Maße 93 x 44 x 28 mm 93 x 44 x 28 mm
Modell 54783 54784
Ausgangsspannung und -strom 5 V DC: 4000 mA
6 V DC: 3500 mA
7 V DC: 3300 mA
8 V DC: 3200 mA
9 V DC: 3100 mA
10 V DC: 2850 mA
11 V DC: 2600 mA
12 V DC: 2500 mA
12 V DC: 2500 mA
13 V DC: 2400 mA
14 V DC: 2300 mA
15 V DC: 2200 mA
16 V DC: 2100 mA
17 V DC: 2000 mA
18 V DC: 1950 mA
18.5V DC: 1920 mA
19 V DC: 1900 mA
19,5 V DC: 1870 mA
20 V DC: 1850 mA

7
11 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig
schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und
elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle
oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser
Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2012/19/EU
WEEE Nr.: 82898622
12 CE-Konformitätserklärung:
Dieses Gerät ist mit der nach den Richtlinien 2004/108/EG, 2005/32/EG und
2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen
erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Gerät
die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen
erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken
und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber. Das Gerät erfüllt die
Anforderungen der Schutzklasse II.
Ausgangsspannung und -strom 21 V DC: 1800 mA
22 V DC: 1750 mA
23 V DC: 1700 mA
24 V DC: 1650 mA

8
Manual
Switching Mode Adaptor NTS 30 W 5-12 / 40 W 12-24 slim EuP
ATTENTION! Please read the user manual completely and carefully. It is part of
the product and includes important information for proper installation and use.
Keep this guide to have it available, when there are uncertainties, or the product
will be passed on.
Content: Page:
1 Description and Function 8
2 Intended Use 8
3 Notes on Safety 9
4 Parts Package 9
5 Graphic Diagram 10
6 Operating 10
7 Care, Maintenance, Storage and Transport 11
8 Troubleshooting 11
9 Warranty and Liability 11
10 Specications 12
11 Notes on Waste Disposal 13
12 CE Declaration 13
1 Description and Function:
Your NTS is an universal, environmental friendly and safe power supply for Notebooks,
N@tbooks, LC Displays, etc. It comes with adaptor plugs for lots of models. Your device is
useable worldwide. You can select the preferred output voltage by using the xed outputvol-
tage adaptors. The device is conformed to the EuP Directive with special energy efciency,
class 4.
Security Features: - short-circuit-proof
- over charging protection
- overheating protection
- low standby consumption
2 Intended Use:
Your product is made for charging and operating devices like described in chapter
1. We do not permit using the product in other ways. Use the product only in dry
interior rooms. If not attending to these regulations and notes on safety, it might causes fatal
accidents, injuries and damages to persons and property.

9
3 Notes on Safety:
ATTENTION! Only skilled electricians may assemble and disassemble the
housing of the product. There is a risk of electric shock and short circuit!
• Your product is not a toy and is not meant for children, because it contains small parts
which can be swallowed and injured when used inappropriately!
• Please install and store the product and its accessories in a way persons cannot be
injured, or objects not be damaged for example by dropping or stumbling.
• Please remove or store the packing materials well, because children may cut themsel-
ves on them while playing. Furthermore, there is a risk of swallowing and inhalating of
incidentals and insulating material.
• Also read the manual of your device, which is to be charged or operated, like Notebook,
Mobile Phone, etc. for checking the compatibility and tting of the connectors to the
power supply, and the other way round.
• A defective device may not be put into operation, but must be disconnected from mains
and protected against further use. Repairing, such as assembling and disassembling
the housing is only allowed to skilled professionals. By repairing it yourself you will
loose all warranties and there is a risk of electric shock and short circuit.
• Drive the product only with 100 to 240 V ~ / 50-60 Hz a.c. networks.
• Unplug the mains cable when not in use and during thunder storms.
• Avoid places with heat, high humidity, or places which might come into contact with
water.
• Do not place things on the device.
• Mind and follow the terms of law and health care for using the device in industry.
• Never expose the product to high mechanical pressure.
• Do not modify or change the product or its accessories! Also mind chapter “warranty
and liability“.
• Do not use damaged parts.
• The device may only be installed and used in dry interior rooms.
• The device may growing warm during use.
• Do not short circuit the DC connection.
• Do not overload the product. Mind the specic maximum power of the models and read
the Specications.
4 Parts Package:
54783 54784
- 1 pc. power supply
- 8 pcs. DC adaptor plugs
- 8 pcs. adaptors for output voltage - 15 pcs. adaptors for output voltage
- 1 pc. Euro mains plug
- 1 pc. user manual

10
Manual
5 Graphic Diagram:
AC mains connection
Housing
DC connection
Adaptors for output voltage
DC adaptor plugs
6 Operating:
You can operate a Notebook and charge its battery by using this device.
1. Select the right output voltage of the power supply
by selecting the tting adaptor for output voltage,
required for your Notebook. Find specications on
your device, in its manual or on the original power
supply.
Read the Specications to check
the adjustments.
2. Connect the tting DC adaptor plug to the DC positive polarity:
socket of the power supply. Mind the right size of the
DC plug. Find detailed Information in the manual of
your device or on the original power supply.
A wrong polarity can damage your device or there is no function at all.
3. Make sure of not overloading the product by a too high power consumption of your
device. Find the specic maximum output power in the Specications.
4. Connect the power supply with its AC mains cable.
5. Connect your notebook to your NTS power supply after selecting and plugging to the
right DC adaptor plug and output voltage adaptor.
6. Plug the mains cable into a mains socket. Independent on the model, the LED
indicator ashes on and lights continuously and independently from the selected
output voltage until you plug off the power supply from mains. You must select any
output voltage.
This polarity is the most common one.
NOTE:

11
7. Now switch on your notebook.
7 Care, Maintenance, Storage and Transport:
ATTENTION! There is a risk of electric shock and short circuit!
• The device is maintenance-free.
• Always disconnect the mains plug from mains when not in use!
• Use a dry and soft cloth to clean your product. Be careful to avoid scratches. Use a
slightly moist cloth for heavy stains. Look out for live cables! Do not use any cleaning
supplies. This can cause burns to the materials. Avoid liquid entry to the device.
• Avoid places with high temperatures, humidity, or places which can become wet, also
during maintenance, care, storage, and transport.
• Keep the product away from children and store it at dry and dust-proof places!
• Keep the original packing for transport and to avoid damages.
8 Troubleshooting:
Problem Help
The power supply does not work. Mind adjusting the right output voltage and
polarity. Check all cable connections for
proper tting.
The charging function of the battery does
not work.
Check the charging status of the battery.
Mind adjusting the right output voltage and
polarity. Check all cable connections for
proper tting.
other questions Contact your dealer.
9 Warranty and Liability:
• The producer grants a 2 years warranty to a new device.
• As the manufacturer has no inuence on installation, warranty of the product only
applies to the product.
• If any fault or damage is detected on your device, please contact your dealer and provide
your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will
repair the fault either on site, or send the device to the manufacturer. You make the work
of our technicians considerably easier, describing possible faults in detail – only then you
can be assured that faults, occurring only rarely, will be found and repaired with
certainty! If your dealer cannot be contacted, you can also contact us directly.
• The manufacturer is not liable for damages to persons or property caused by improper
installation or operation not described in this guide. This includes, among others, any
alteration and modication of the product and its accessories.
• Any use other than described in this user manual is not permitted, and causes loss of
warranty, loss of guarantee, and non-liability.
• We reserve our right for misprints and changes of the device, packing, or user manual.

12
Manual
10 Specications:
Model 54783 54784
Operating voltage 100-240 V ~ AC / 50-60Hz
Output voltages 5, 6, 7, 8, 9, 10, 11, 12 V DC 12-24 V DC
max. output current 4.0 A 5.0 A
DC adaptor plugs DC-Stecker 3.50 x 1.00 mm
DC-Stecker 3.50 x 1.35 mm
DC-Stecker 4.00 x 1.75 mm
DC-Stecker 4.80 x 1.75 mm
DC-Stecker 5.00 x 2.00 mm
DC-Stecker 5.50 x 2.10 mm
DC-Stecker 5.50 x 2.50 mm
DC-Stecker 6.30 x 3.00 mm
mains plug Euro
max. output power 30 W 40 W
Weight 172 g 470 g
Dimensions 93 x 44 x 28 mm 93 x 44 x 28 mm
Model 54783 54784
Output voltages and currents 5 V DC: 4000 mA
6 V DC: 3500 mA
7 V DC: 3300 mA
8 V DC: 3200 mA
9 V DC: 3100 mA
10 V DC: 2850 mA
11 V DC: 2600 mA
12 V DC: 2500 mA
12 V DC: 2500 mA
13 V DC: 2400 mA
14 V DC: 2300 mA
15 V DC: 2200 mA
16 V DC: 2100 mA
17 V DC: 2000 mA
18 V DC: 1950 mA
18.5V DC: 1920 mA
19 V DC: 1900 mA
19,5 V DC: 1870 mA
20 V DC: 1850 mA
21 V DC: 1800 mA
22 V DC: 1750 mA
23 V DC: 1700 mA
24 V DC: 1650 mA

13
11 Note on Waste Disposal:
According to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. Its components must be recycled or
disposed apart from each other. Otherwise contaminative and hazardous substan-
ces can pollute our environment.
You as a consumer are committed by law to dispose electrical and electronic devices to
the producer, the dealer, or public collecting points at the end of the devices lifetime for
free. Particulars are regulated in national right. The symbol on the product, in the user`s
manual, or at the packaging alludes to these terms. With this kind of waste separation,
application, and waste disposal of used devices you achieve an important share to
environmental protection.
WEEE Directive: 2012/19/EU
WEEE No: 82898622
12 CE Declaration:
This device corresponds to EU directives 2004/108/EC, 2005/32/EC and
2006/95/EC: With the CE sign Goobay® , a registered trademark of the
Wentronic GmbH ensures, that the product is conformed to the basic standards
and directives. These standards can be requested online on www.goobay.de. The
mentioned directives replace all former national permissions in the European Union. All
trademarks and registered brands are the property of their respective owners. The device
is conformed to protection class II.

14
Manual

15

Revision Date: 2012-09-19
Version 2
Goobay®
Pillmannstraße 12
38112 Braunschweig
Germany
Made in China.
Hotline: [phone]
E-Mail: [e-mail]
Web: www.goobay.de
*(0,14 € pro Minute aus dem deutschen Festnetz.
Maximal 0,42 € pro Minute aus dem Mobilfunk-
netz.)
