Goobay v-9688 User manual

Betriebsanleitung
User‘s Manual
CHARGER V-9688 LCD Famliy Charger USB
62624

2
Betriebsanleitung
ACHTUNG! Lesen Sie die Betriebsanleitung vollständig
und sorgfältig durch. Sie ist Bestandteil des Produktes
und enthält wichtige Hinweise zur korrekten Installation
und Benutzung. Bewahren Sie sie auf, damit Sie diese bei
Unsicherheiten und Weitergabe des Produktes parat haben.
CHARGER V-9688 LCD Famliy Charger USB
Inhalt: Seite:
1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Anzeige 4
6 Anschluss 4
7 Bedienung 4
8 Wartung, Pege, Lagerung und Transport 5
9 Problembehebung 5
10 Technische Daten 6
11 Gewährleistung und Haftung 6
12 Entsorgungshinweise 6
13 CE-Konformitätserklärung 7

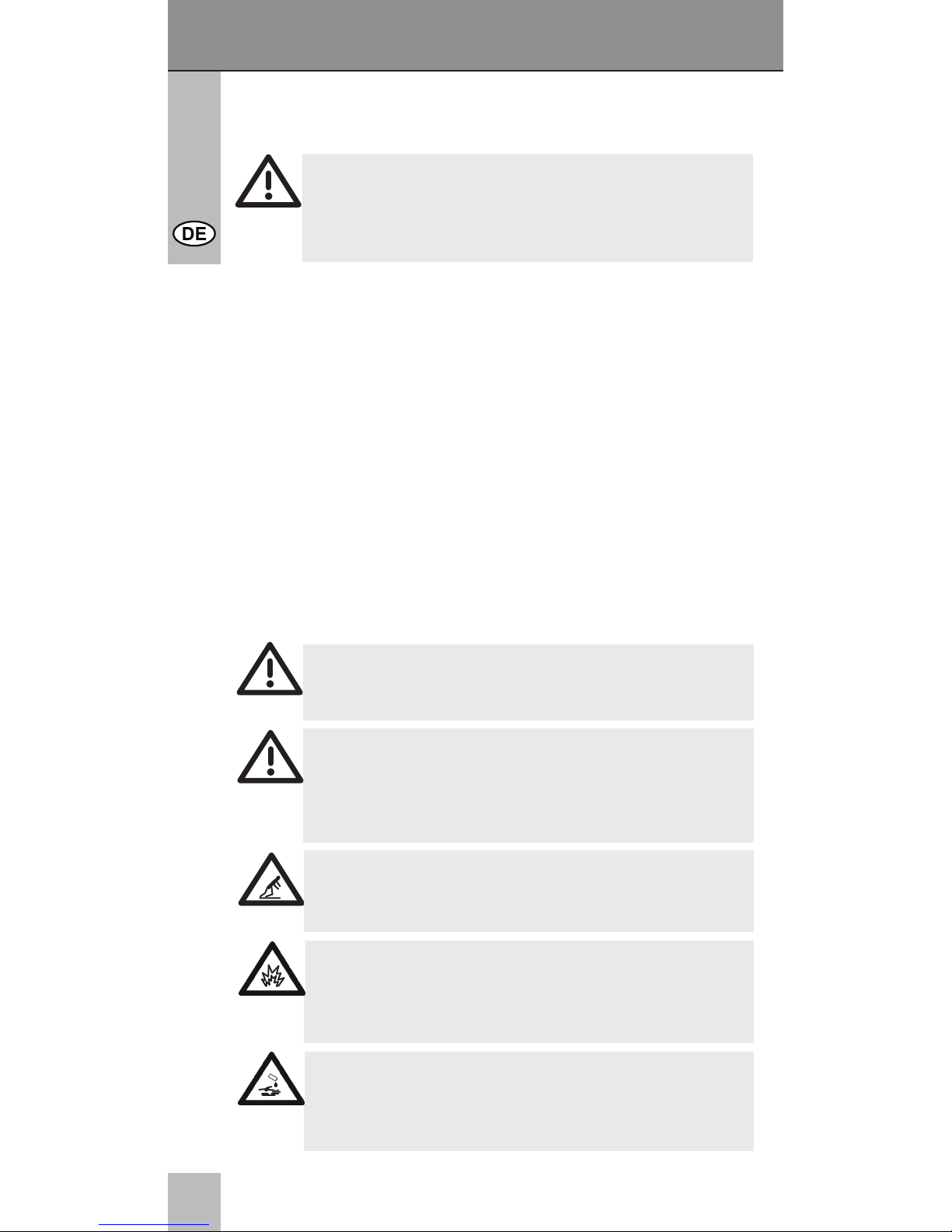

1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des
Produktgehäuses darf nur durch ausgebildetes
Fachpersonal erfolgen!
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlüsse!
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
GEFAHR! Lebensgefahr durch Explosion!
Batterien keiner Hitze aussetzen!
Batterien keinen mechanischen Drücken aussetzen!
ACHTUNG! Verletzungsgefahr durch Verätzung!
Ausgelaufene Batterien nicht anfassen!
Schutzhandschuhe benutzen!

3
2 Beschreibung und Funktion:
Ihr Produkt ist ein Tischladegerät für Consumer-Akkus wie AAA, AA, C,
D und 9V-Block. Über den USB-Anschluss können elektrische
Kleingeräte geladen oder betrieben werden.
Sicherheitsausstattung:
Einzelschachtüberwachung, Ladestatusanzeige und Ladestroman-
passung, Entlade- und Refresh-Funktion, Delta V-Abschaltung und
Sicherheitstimer, kurzschlusssicher
3 Bestimmungsgemäßer Gebrauch:
Ein anderer als im Kapitel „Beschreibung und Funktion“
beschriebener Gebrauch ist nicht gestattet. Die Verwen-
dung darf nur in trockenen Innenräumen erfolgen. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu Unfällen und Schäden an Personen und
Sachen führen.
4 Lieferumfang:
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände,
weil zerbrechliche, kleine und verschluckbare Teile enthalten
sind, die bei unsachgemäßem Gebrauch Personen schädigen
können!
• Installieren Sie das Produkt so, dass keine Personen oder
Sachen z.B. durch Herabstürzen, Stolpern o.Ä. verletzt oder
beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich
spielende Kinder daran schneiden können. Weiterhin besteht die
Gefahr des Verschluckens und Einatmens von Kleinteilen.
• Setzen Sie das Gerät keinen hohen Temperaturen oder
Feuchtigkeit aus, bzw. Stellen, die mit Wasser in Berührung
kommen können.
• Modizieren und ändern Sie den Artikel und dessen Zubehörteile
nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und
Haftung“
• Achten Sie beim Transport auf die im Kapitel „technische Daten“
gelisteten Angaben und treffen Sie geeignete Transportmaßnah-
men, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch diese Anleitung behebbaren
Funktionsproblemen, wenden Sie sich an Ihren Händler zur
Reparatur oder zum Austausch wie in Kapitel „Gewährleistung
und Haftung“ beschrieben.
• Schließen Sie die Anschlüsse des Produktes nicht kurz und
verbinden Sie diese nicht untereinander.
1 x Ladegerät
1 x Netzteil
1 x Betriebssanleitung

4
Betriebsanleitung

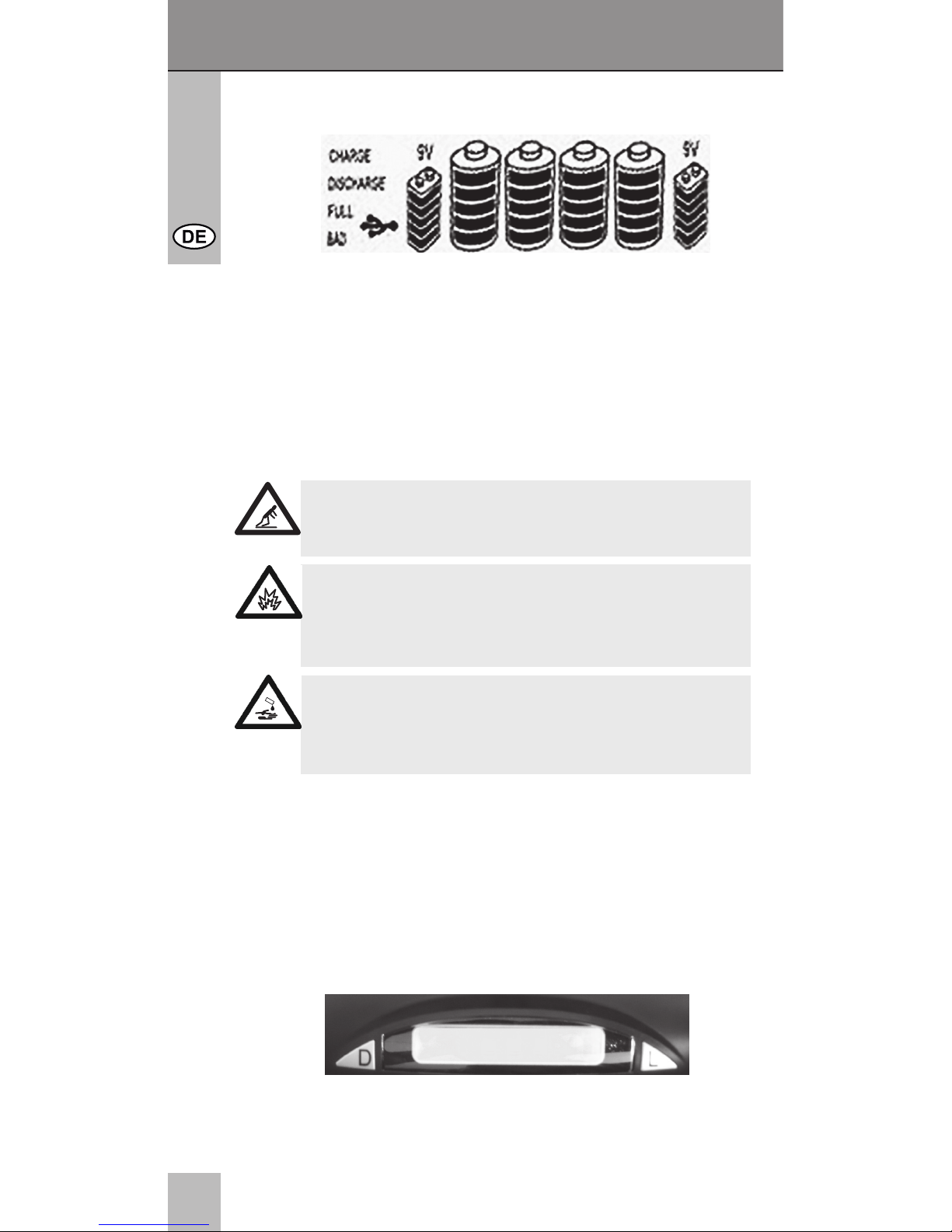

5 Anzeige:
CHARGE: Das Ladegerät lädt.
DISCHARGE: Das Ladegerät entlädt.
FULL: Akku voll geladen - Erhaltungsladung aktiv
BAD: Akku defekt
USB: leuchtet, wenn USB-Gerät angeschlossen ist.
Akkusymbole: zeigen, welcher Schacht belegt ist
Akkubalken: zeigen den Ladestatus
6 Anschluss:
ACHTUNG! Verletzungsgefahr durch Stolpern!
Achten Sie auf sichere Kabelverlegung!
1. Stellen Sie das Ladegerät auf eine sichere, feuerfeste Unterlage.
2. Schließen Sie das Originalnetzteil an das Ladegerät an.
Für die Nutzung des USB-Ausgangs nutzen Sie z.B. das Ladekabel
Ihres USB-Kleingerätes.
7 Bedienung:
Laden/Entladen von Akkus:
L-Taste: schaltet Displaybeleuchtung an und aus.
D-Taste: Wechselt zwischen Lade- und
Entladefunktion.
GEFAHR! Lebensgefahr durch Explosion!
Batterien keiner Hitze aussetzen!
Batterien keinen mechanischen Drücken aussetzen!
ACHTUNG! Verletzungsgefahr durch Verätzung!
Ausgelaufene Batterien nicht anfassen!
Schutzhandschuhe benutzen!

5
8 Wartung, Pege, Lagerung und Transport:
• Das Produkt ist wartungsfrei.
• Reinigen Sie es nur mit einem trockenen Leinentuch. Gehen Sie
beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei
starken Verschmutzungen kann das Reinigungstuch leicht mit
Wasser angefeuchtet werden. Achten Sie dabei auf stromführen-
de Leitungen. Setzen Sie keine Reinigungsmittel oder
Chemikalien ein, da dies das Material angreifen kann. Es darf
keine Feuchtigkeit in das Produktinnere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtig-
keit, bzw. Stellen, die nass werden können, auch bei Wartung,
Pege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder
unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf um
Schäden zu vermeiden.
9 Problembehebung:
• Achten Sie immer auf festen Sitz aller Anschlüsse und Akkus.
• Schalten Sie das Gerät bei übermäßiger Erwärmung ab.
• Für weitere Fragen, konsultieren Sie Ihren Händle
ACHTUNG! Kurzschlussgefahr!
Überbrücken Sie keine Kontakte!
Stecken Sie keine Gegenstände in Lüftungsschlitze!
1. Legen Sie die Akkus in die entsprechenden Ladeschächte.
2. Die Akkubalken zeigen an, wann der Akku geladen oder
entladen ist.
Laden/Betreiben Ihrer USB-Kleingeräte:
Der USB-Ausgang liefert eine Spannung von 5 VDC z.B. zum Laden
Ihres Mobiltelefons oder zum Betreiben von USB-Kleingeräten.
ACHTUNG! Verletzungsgefahr durch Verätzung!
Ausgelaufene Batterien nicht anfassen!
Schutzhandschuhe benutzen!

6
Betriebsanleitung
11 Gewährleistung und Haftung:
• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzli
che Gewährleistung und Garantie.
• Da der Hersteller keinen Einuss auf die Installation des
Produktes hat, deckt die Gewährleistung und die Garantie nur
das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden
sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen
Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor.
Ihr Händler wird den Fehler entweder vor Ort beheben, oder das
Produkt an den Hersteller weiterleiten. Sie erleichtern unseren
Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler
ausführlich beschreiben – nur dann haben Sie Gewähr, dass
auch selten auftretende Fehler mit Sicherheit gefunden und
beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die
durch unsachgemäße Installation, Bedienung oder Wartung, die
nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und Modizieren Sie das Produkt und dessen Zubehör
nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener
Einsatz unzulässig und führt zu Gewährleistungsverlust,
Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder
Anleitung behalten wir uns vor.
12 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der
europäischen WEEE Richtlinie nicht mit dem Hausmüll
entsorgt werden. Deren Bestandteile müssen getrennt
der Wiederverwertung oder Entsorgung zugeführt
werden, weil giftige und gefährliche Bestandteile bei unsachgemä-
ßer Entsorgung die Umwelt nachhaltig schädigen können.
Anzeige LCD-Display
Ladeschächte 6 (davon 2 x 9V-Block)
USB-Ausgang 1 x 5 V DC-Buchse
Ladestrom Mikro (AAA) - 500 mA
Mignon (AA) - 1300 mA
Baby (C) - 1300 mA
Mono (D) - 1300 mA
9V-Block - 30 mA
Betriebsspannung 100-240 V AC
unterstützte Akkutypen AAA, AA, C, D, 9V
Maße 175 x 135 x 63 mm
Gewicht 395 g
10 Technische Daten:

7
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
verpichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist
auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung,
Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622
13 CE-Konformitätserklärung:
Dieses Produkt ist mit der nach den Richtlinien
2004/108/EG und 2006/95/EG vorgeschriebenen
Kennzeichnung versehen: Mit dem CE Zeichen erklärt
Goobay®, eine registrierte Marke der Wentronic GmbH, dass das
Produkt die grundlegenden Anforderungen und Richtlinien der
europäischen Bestimmungen erfüllt. Diese können online auf
www.wentronic.com angefordert werden. Alle Handelsmarken und
registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

8
User‘s Manual
ATTENTION! Read the user`s manual completely and
carefully. It is part of the product and includes important
information for proper installation and use. Keep this user‘s
manual for clarication and only pass it on together with the
product.
CHARGER V-9688 LCD Famliy Charger USB
Content: Page:
1 Safety Instructions 8
2 Description and Function 9
3 Intended Use 9
4 Scope of Delivery 9
5 Display 10
6 Connecting 10
7 Operating 10
8 Maintenance, Care, Storage and Transport 11
9 Troubleshooting 11
10 Specications 11
11 Warranty and Liability 12
12 Disposal Instructions 12
13 CE Declaration 13
1 Safety Instructions:
ATTENTION! Only skilled electricians may assemble
and disassemble the housing of the product.
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
DANGER! Risk of life by explosion!
Never expose batteries to heat!
Never expose batteries to mechanical pressure!
ATTENTION! Risk of injury by chemical burn!
Never touch leaked batteries!
Use protection gloves!

9
2 Description and Function:
Your product is a desktop charger for consumer batteries like AAA,
AA, C, D and 9V block. Charge or operate USB devices with the
integrated USB outlet.
Safety Features:
Single slot control, battery status and automatic adjusting of
charging current, discharging and refreshing function, delta V
charging system and safety timer, short-circuit proof
3 Intended Use:
We do not permit using the device in other ways like
described in chapter Description and Function. Use the
product only in dry interior rooms. Not attending to these
regulations and safety instructions might cause fatal accidents,
injuries, and damages to persons and property.
4 Scope of Delivery:
• Your product is not a toy and is not meant for children, because it
contains small parts which can be swallowed and can injure
when used inappropriately!
• Install the system and devices attached to it in a way that
persons cannot be injured, or objects not be damaged for
example by dropping or stumbling.
• Care for packing materials, because children may cut
themselves on them while playing. Furthermore, there is a risk of
swallowing and inhaling of incidentals and insulating material.
• Avoid places with high temperatures, humidity, or places which
might come into contact with water.
• Do not modify and alter the product and any accessories! Make
sure you also read the Chapter “Warranty and Liability”. Do not
use any damaged parts.
• Do not insert things like parts of metal and not tting cables into
the ventilation slots or ports. There is a risk of electric shock and
short circuit!
• During transport, observe the details listed in the Chapter
“Specications”, and implement measures suitable for transport,
e.g. use the original packing.
• For questions, defects, mechanical damages, malfunctions and
other functional problems, which cannot be resolved by this
guide, contact your dealer for repairing or replacement, as
described in Chapter “Warranty and Liability”.
1 x charger
1 x power supply
1 x user‘s manual

10
User‘s Manual

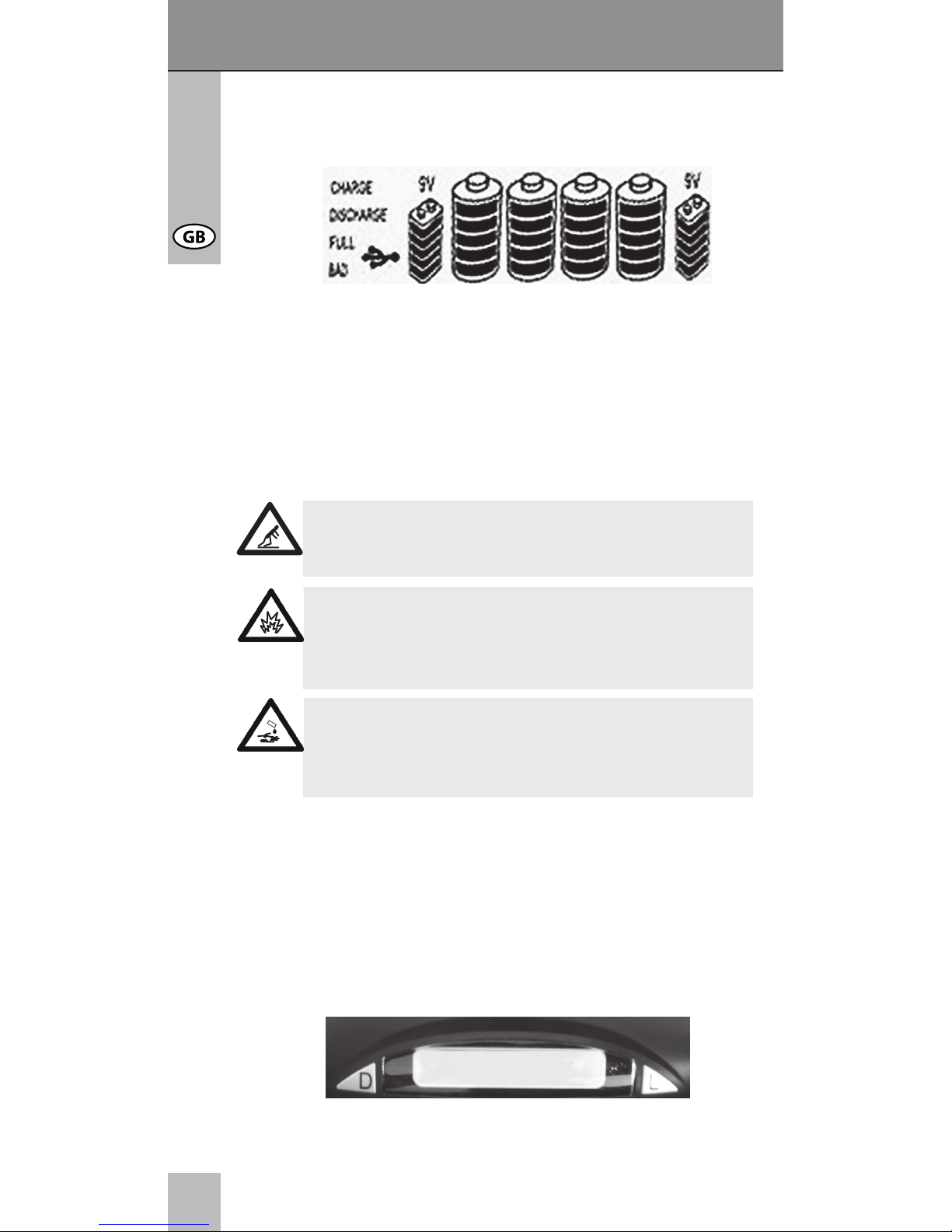

5 Display:
CHARGE: The charger is charges.
DISCHARGE: The charger discharges.
FULL: battery full - conservation charging on
BAD: battery defect
USB: shines with connected USB device.
Battery symbols: show the busy slots.
Battery bars: show the charging status.
6 Connecting:
ATTENTION! Risk of injury by stumbling!
Attend to safe cable installation!
1. Place the charger on a safe and reproof surface.
2. Connect the original power supply to the charger.
To use the USB outlet, e.g. take the charging cable of your USB
device.
7 Operating:
Charging/Discharging batteries:
L button: switches display light on and off.
D button: changes between charging and discharging
function.
DANGER! Risk of life by explosion!
Never expose batteries to heat!
Never expose batteries to mechanical pressure!
ATTENTION! Risk of injury by chemical burn!
Never touch leaked batteries!
Use protection gloves!

11
ATTENTION! Risk of short-circuit!
Never bridge contacts!
Do not put things into ventilation slots or ports!
ATTENTION! Risk of injury by chemical burn!
Never touch leaked batteries!
Use protection gloves!
8 Maintenance, Care, Storage and Transport:
• The device is maintenance-free.
• Use a dry linen cloth to clean your product. Be careful to avoid
scratches. Use a slightly moist cloth for heavy stains. Look out
for live cables! Do not use any cleaning supplies. This can cause
burns to the materials. Avoid liquid entry to the device.
• Avoid places with high temperatures, humidity, or places which
can become wet, also during maintenance, care, storage, and
transport.
• Keep the product away from children and store it at dry and
dust-proof places!
• Keep the original packing for transporting and to avoid damages.
9 Troubleshooting:
• Always mind closed tting of all connections.
• Take the device out of use when warming up too much.
• Consult your dealer for further questions.
10 Specications:
1. Place the batteries into the appropriate charging slots.
2. The battery bars indicate when the battery is fully charged or
discharged.
Charging/Operating USB devices:
The USB outlet delivers a voltage of 5 VDC e.g. for charging mobile
phones or operate other USB devices.
Display LCD
Charging slots 6 (thereof 2 x 9V block)
USB outlet 1 x 5 V DC socket
Charging current Micro (AAA) - 500 mA

12
User‘s Manual
11 Warranty and Liability:
• The producer grants a 2 years warranty to a new device.
• As the manufacturer has no inuence on installation, warranty
only applies to the product itself.
• If any fault or damage is detected on your device, please contact
your dealer and provide your sales slip or invoice as evidence of
the purchase, if necessary. Your dealer will repair the fault either
on site, or send the device to the manufacturer. You make the
work of our technicians considerably easier, describing possible
faults in detail – only then you can be assured that faults,
occurring only rarely, will be found and repaired with certainty!
• The manufacturer is not liable for damages to persons or
property caused by improper installation, operation or mainte-
nance, not described in this manual.
• Do not alter or modify the product or its accessories.
• Any use other than described in this user`s manual is not
permitted and causes loss of warranty, loss of guarantee, and
non-liability.
• We reserve our right for misprints and changes of the device,
packing, or user`s manual.
12 Disposal Instructions:
According to the European WEEE directive, electrical
and electronic equipment must not be disposed with
consumers waste. Its components must be recycled or
disposed apart from each other. Otherwise contamina-
tive and hazardous substances can pollute our environment.
You as a consumer are committed by law to dispose electrical and
electronic devices to the producer, the dealer, or public collecting
points at the end of the devices lifetime for free. Particulars are
regulated in national right. The symbol on the product, in the user`s
manual, or at the packaging alludes to these terms. With this kind of
waste separation, application, and waste disposal of used devices
you achieve an important share to environmental protection.
WEEE Directive: 2002/96/EC
WEEE No: 82898622
Mignon (AA) - 1300 mA
Baby (C) - 1300 mA
Mono (D) - 1300 mA
9V block - 30 mA
Operating voltage 100-240 V AC
Supported batteries AAA, AA, C, D, 9V
Dimensions 175 x 135 x 63 mm
Weight 365 g

13
13 CE Declaration:
This device corresponds to EU directives 2004/108/EC
and 2006/95/EC: With the CE sign Goobay®, a registered
trademark of the Wentronic GmbH ensures, that the
product is conformed to the basic standards and directives. These
standards can be requested online on www.wentronic.com. All
trademarks and registered brands are the property of their
respective owners.

Revision Date 2011-01-25
Version 1
Goobay®is a registered
trademark of Wentronic GmbH
in Germany and/or other countries.
Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig, Germany
Designed and Developed
in Germany.
Assembled in China
