Goobay 59029 User manual

Goobay®
by Wentronic GmbH | Pillmanstraße 12
38112 Braunschweig | Germany
REV2020-11-02
V1.0aw
59029, 59032, 59033
3 V - 12 V Universal-Netzteil
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfüg-
bar sein.
• Bewahren Sie die Betriebsanleitung auf.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen ver-
wendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfernen zu
können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker direkt am
Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• Modizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbe-
absichtigte Weiterbenutzung gesichert werden.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Reparieren Sie defekte Produkte nicht selbst, sondern wenden Sie sich an den
Händler oder Hersteller.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsichtigte Be-
nutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Son-
neneinstrahlung, Mikrowellen sowie Vibrationen und mechanischen Druck.
2 Beschreibung und Funktion
2.1 Produkt
Dieses Produkt ist ein universales, umweltfreundliches und stabilisiertes Netzteil für IT-
sowie Bürogeräte. Es verfügt über wechselbare Adapterstecker für viele gängige Geräte.
Die Ausgangsspannung kann variabel eingestellt werden.
2.2 Lieferumfang
3 V - 12 V Universal-Netzteil, Adapterstecker, Einstellwerkzeug, USB-Stecker (nur bei
59029), Betriebsanleitung

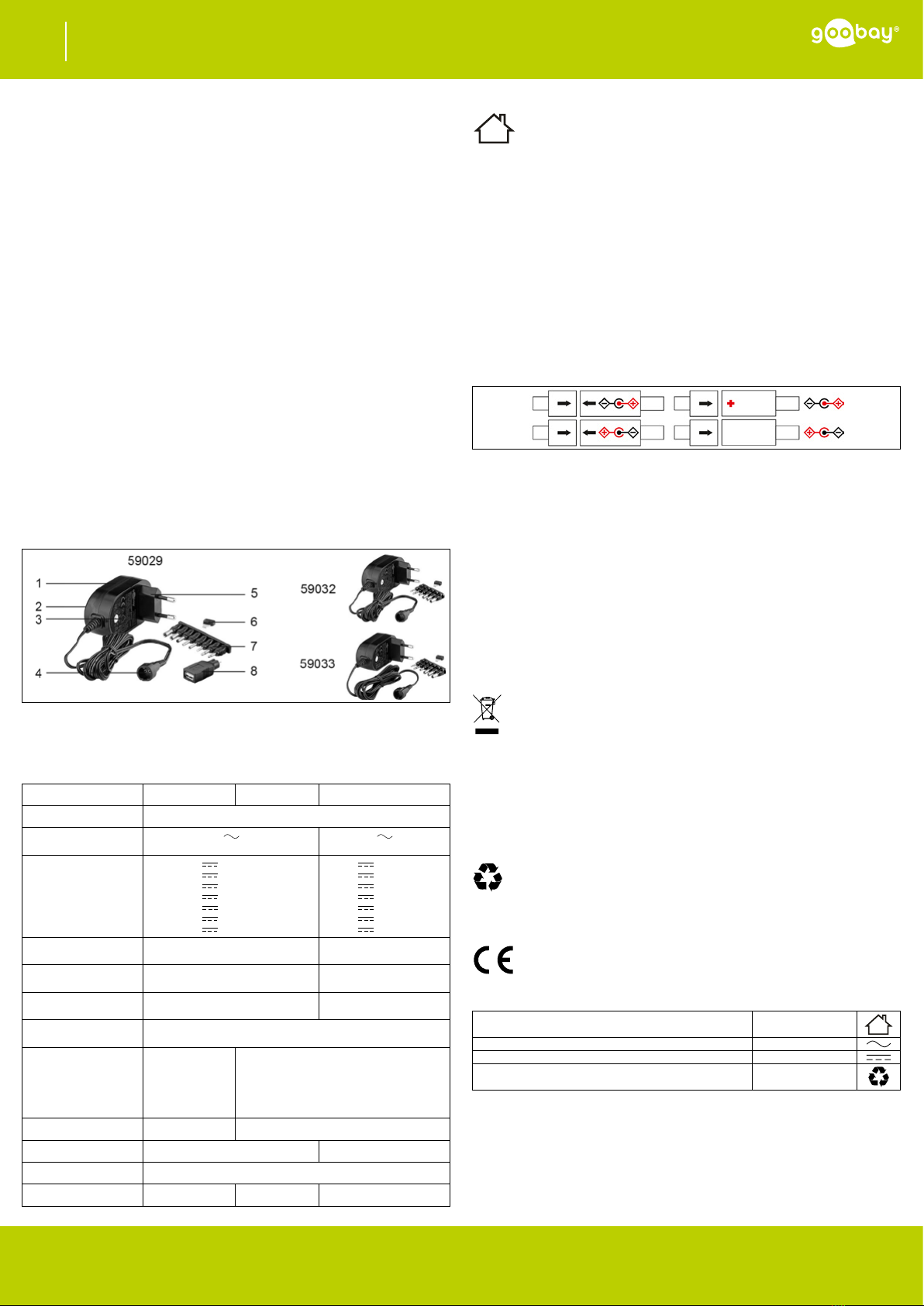

2.3 Bedienelemente
1 Gehäuse
2 Betriebs-LED
3 Wahlschalter
4 DC-Buchse
5 Eurostecker
6 Einstellwerkzeug
7 Adapterstecker
8 USB-Stecker (nur bei 59029)
2.4 Technische Daten
Artikelnummer 59029 59032 59033
Anschlüsse Eurostecker (Typ C, CEE 7/16), DC-Buchse (universell, 2-Pin)
Eingang 100-240 V , 50/60 Hz,
0,8 A max. 100-240 V , 50/60 Hz, 0,5 A max.
Ausgänge
3,0 V , 1,5 A, 4,50 W
4,5 V , 1,5 A, 6,75 W
5,0 V , 1,5 A, 7,50 W
6,0 V , 1,5 A, 9,00 W
7,5 V , 1,5 A, 11,25 W
9,0 V , 1,5 A, 13,50 W
12,0 V , 1,5 A, 18,00 W
3,0 V , 1,0 A, 3,0 W
4,5 V , 1,0 A, 4,5 W
5,0 V , 1,0 A, 5,0 W
6,0 V , 1,0 A, 6,0 W
7,5 V , 1,0 A, 7,5 W
9,0 V , 1,0 A, 9,0 W
12,0 V , 1,0 A, 12,0 W
Durchschnittliche
Efzienz im Betrieb 77,8 % 77,9 %
Efzienz bei geringer
Last (10 %) 69,1 % 70,99 %
Leistungsaufnahme bei
Nulllast 0,10 W 0,09 W
Klinkenstecker 2,5 mm
3,5 mm
DC-Adapterstecker
3,50 x 1,35 mm
4,00 x 1,70 mm
5,00 x 2,10 mm
5,50 x 1,50 mm
5,50 x 2,10 mm
5,50 x 2,50 mm
3,50 x 1,35 mm
5,00 x 2,10 mm
5,50 x 1,50 mm
5,50 x 2,50 mm
USB-Adapterstecker USB 2.0 -
Maße (LxBxH) 83,8 x 44,5 x 50,2 mm 79,4 x 40,5 x 49,1 mm
Kabellänge 1,8 m
Gewicht 158,0 g 138,0 g 109,5 g
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den "Sicher-
heitshinweisen" beschriebene Verwendung ist nicht gestattet. Dieses Produkt
darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und
Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu
schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
2. Vergleichen Sie die technischen Daten von Produkt, Stromnetz und Peripheriege-
räten. Diese müssen identisch sein.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
1. Lesen Sie am Gerätetypenschild des anzuschließenden IT- oder Bürogeräts die
benötigte Spannung ab.
2. Stellen Sie mit Hilfe des Einstellwerkzeugs die Ausgangsspannung des Netzteils
gemäß Gerätetypenschild ein.
3. Wählen Sie den passenden Adapterstecker aus.
4. Verbinden Sie den Adapterstecker in korrekter Polarität mit dem Netzteil.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol am inne-
ren Kontakt.
5. Schließen Sie das IT- oder Bürogerät an das Netzteil an.
6. Stecken Sie das Netzteil in eine freie und gut erreichbare Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
7. Trennen Sie nach der Benutzung alle Steckverbindungen.
6 Wartung, Pege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung.
• Lagern Sie das Produkt kühl und trocken.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen
getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige
und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und
Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und
elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle
oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Ein-
zelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Be-
triebsanleitung und/oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser
Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wich-
tigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt
werden - Papier in der Papiertonne, Kunststoffe im gelben Sack und Glas im
Altglas-Container.
DE4535302615620
8 EU-Konformitätserklärung
Mit dem CE-Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic
GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der
europäischen Bestimmungen erfüllt.
9 Verwendete Symbole
Nur zur Verwendung im Innenbereich IEC 60417- 5957
Wechselspannung IEC 60417- 5032
Gleichspannung IEC 60417- 5031
Recycling ISO 7001 - PI PF 066
- 1 -
Änderungen vorbehalten.
BedienungsanleitungDE

Goobay®
by Wentronic GmbH | Pillmanstraße 12
38112 Braunschweig | Germany
REV2020-11-02
V1.0aw
59029, 59032, 59033
3 V - 12 V Universal Power Supply
1 Safety instructions
The user manual is part of the product and contains important information for correct use.
• Read the user manual completely and carefully before use.
The user manual must be available for uncertainties and passing the
product.
• Keep this user manual.
Notes for network separation
The product has no power switch and may be used only in easily accessible outlets to
quickly remove it in an emergency and after use.
Voltage-free only with pulled plug.
• In case of emergency, during thunderstorms and after use, pull the product on its
plug housing!
• Do not open the housing.
• Do not modify product and accessories.
• Do not short-circuit connectors and circuits.
A defective device may not be put into operation, but must be protected against further
use.
• Use product, product parts and accessories only in perfect condition.
• Do not repair defective products yourself, but contact the dealer or the manufac-
turer.
Not meant for children. The product is not a toy!
• Secure packaging, small parts and insulation against accidental use.
• Avoid stresses such as heat and cold, moisture and direct sunlight, microwaves,
vibrations and mechanical pressure.
2 Description and function
2.1 Product
This product is a universal, environmentally friendly and stabilised power supply unit for
IT and ofce equipment. It has exchangeable adapter plugs for many common devices.
The output voltage can be variably adjusted.
2.2 Scope of delivery
3 V - 12 V Universal Power Supply, adapter plugs, USB connector (only for 59029),
adjusting tool, user manual

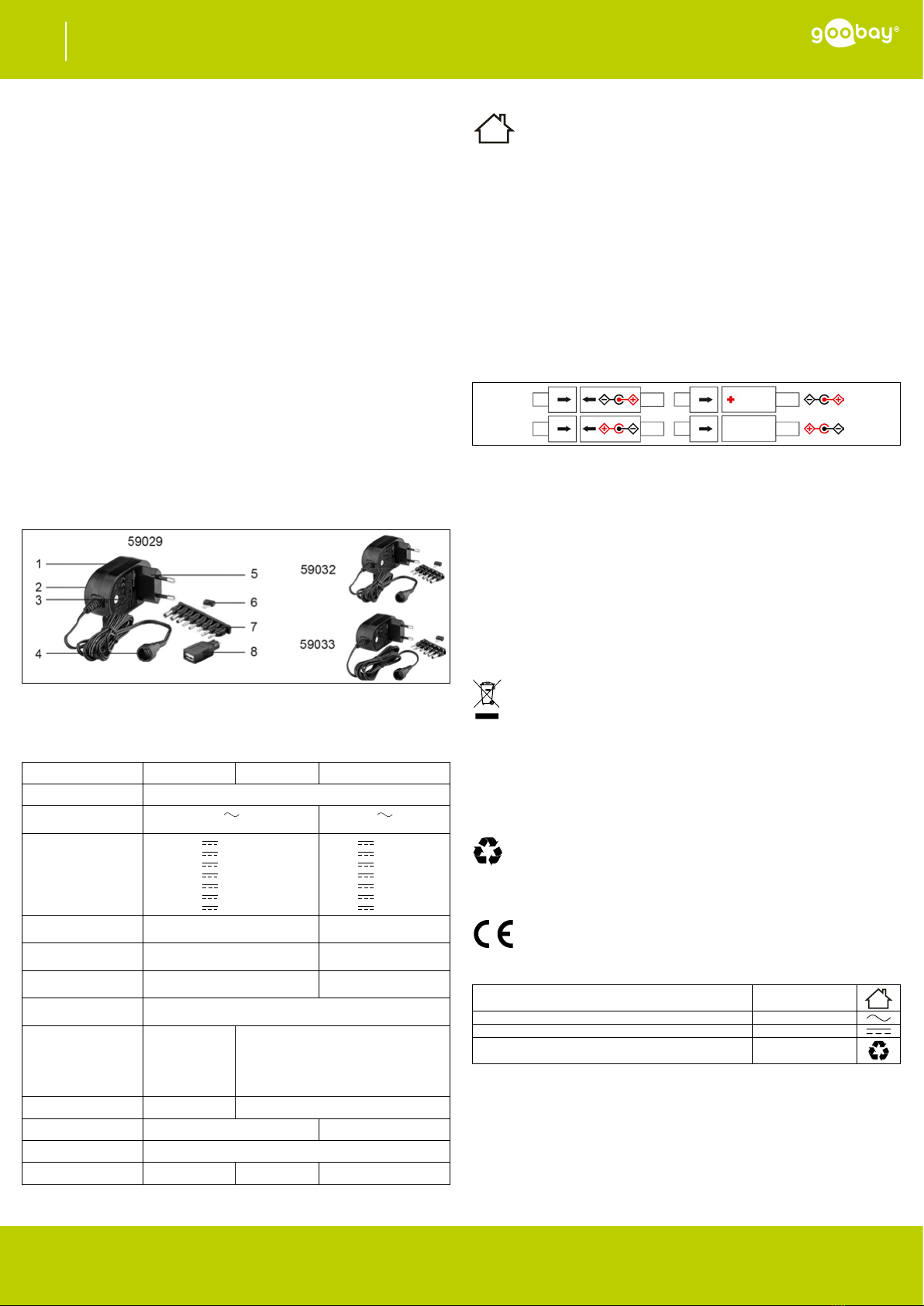

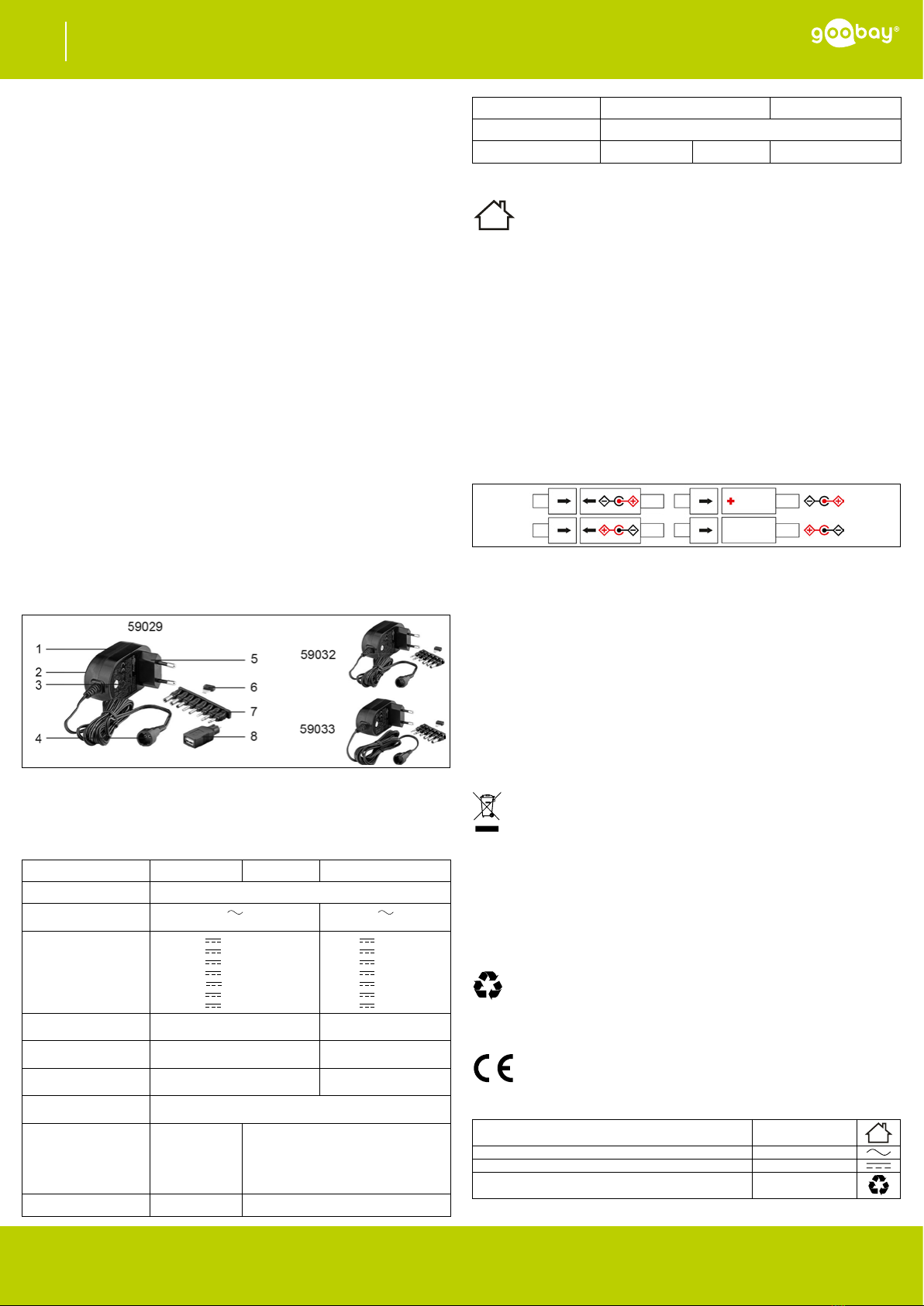

2.3 Operating Elements
1 Housing
2 Operation LED
3 Output voltage adjuster
4 DC socket
5 Euro plug
6 Adjusting tool
7 Adapter plugs
8 USB connector (only for 59029)
2.4 Specications
Article number 59029 59032 59033
Connections Euro plug (type C, CEE 7/16), DC socket (universell, 2-Pin)
Input 100-240 V , 50/60 Hz,
0.8 A max. 100-240 V , 50/60 Hz, 0.5 A max.
Outputs
3.0 V , 1.5 A, 4.50 W
4.5 V , 1.5 A, 6.75 W
5.0 V , 1.5 A, 7.50 W
6.0 V , 1.5 A, 9.00 W
7.5 V , 1.5 A, 11.25 W
9.0 V , 1.5 A, 13.50 W
12.0 V , 1.5 A, 18.00 W
3.0 V , 1.0 A, 3.0 W
4.5 V , 1.0 A, 4.5 W
5.0 V , 1.0 A, 5.0 W
6.0 V , 1.0 A, 6.0 W
7.5 V , 1.0 A, 7.5 W
9.0 V , 1.0 A, 9.0 W
12.0 V , 1.0 A, 12.0 W
Average active
efciency 77.8 % 77.9 %
Efciency at low load
(10 %) 69.1 % 70.99 %
No-load power
consumption 0.10 W 0.09 W
Jack plugs 2.5 mm
3.5 mm
DC adapter plugs
3.50 x 1.35 mm
4.00 x 1.70 mm
5.00 x 2.10 mm
5.50 x 1.50 mm
5.50 x 2.10 mm
5.50 x 2.50 mm
3.50 x 1.35 mm
5.00 x 2.10 mm
5.50 x 1.50 mm
5.50 x 2.50 mm
USB adapter plug USB 2.0 -
Dimensions (LxWxH) 83.8 x 44.5 x 50.2 mm 79.4 x 40.5 x 49.1 mm
Cable length 1,8 m
Weight 158.0 g 138.0 g 109.5 g
3 Intended use
We do not permit using the device in other ways like described in chapter
"Description and Function" or in the "Safety Instructions". Use the product only
in dry interior rooms. Not attending to these regulations and safety instructions
might cause fatal accidents, injuries, and damages to persons and property.
4 Preparation
1. Check the scope of delivery for completeness and integrity.
2. Compare the specications of product, power supply and peripherals. These must
be identical.
5 Connection and operation
CAUTION! Risk of injury by stumbling and falling
• Route the cable safely.
1. Check the required voltage on the rating label of the IT or ofce equipment to be
connected.
2. Use the adjusting tool to set the output voltage of the power supply according to
the device's rating label.
3. Select the appropriate adapter plug.
4. Connect the adapter plug to the power supply with the correct polarity.
Most devices work with positive polarity, i.e. with the positive pole at the inner con-
tact.
5. Connect the IT or ofce device to the power supply.
6. Plug the power supply into a free and easily accessible socket.
The operation LED lights up as soon as voltage is applied on the input side.
During operation no control elements need to be used.
7. Disconnect all connections after use.
6 Maintenance, Care, Storage and Transportation
The product is maintenance-free.
NOTICE! Material damage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
• Store the product out the reach of children and in a dry and dust-protected am-
bience when not in use.
• Store cool and dry.
• Keep and use the original packaging for transport.
7 Disposal instructions
7.1 Product
According to the European WEEE directive, electrical and electronic equipment
must not be disposed with consumers waste. Its components must be recycled or
disposed apart from each other. Otherwise contaminative and hazardous
substances can damage the health and pollute the environment.
As a consumer, you are committed by law to dispose electrical and electronic devices to
the producer, the dealer, or public collecting points at the end of the devices lifetime for
free. Particulars are regulated in national right. The symbol on the product, in the user
manual, or at the packaging alludes to these terms. With this kind of waste separation,
application, and waste disposal of used devices you achieve an important share to
environmental protection.
WEEE No: 82898622
7.2 Packaging
Packaging can be disposed of free of charge at the suitable collection points – pa-
per belongs in paper bins, plastics belong in yellow sacks and glass belongs in
used glass bins.
DE4535302615620
8 EU Declaration of conformity
With the CE sign Goobay®, a registered trademark of the Wentronic GmbH
ensures, that the product is conformed to the basic European standards and
directives.
9 Symbols used
For indoor use only IEC 60417- 5957
Alternating current IEC 60417- 5032
Direct current IEC 60417- 5031
Recycling ISO 7001 - PI PF 066
- 2 -
Subject to change without notice.
User ManualEN

Goobay®
by Wentronic GmbH | Pillmanstraße 12
38112 Braunschweig | Germany
REV2020-11-02
V1.0aw
59029, 59032, 59033
Alimentation universelle 3 V - 12 V
1 Consignes de sécurité
Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informati-
ons pour une bonne installation et une bonne utilisation.
• Lisez le mode d'emploi attentivement et complètement avant de l'
utiliser.
Le mode d‘emploi doit être disponible à des incertitudes et transfert du
produit.
• Conservez soigneusement ce mode d‘emploi.
Notes pour la séparation des réseaux
Le produit n‘a pas d‘interrupteur d‘alimentation et peut être utilisé que dans des points fa-
cilement accessibles en cas d‘urgence et rapidement après l‘utilisation de cette pour les
supprimer.
Sans surcharge de tension uniquement lorsque le bouchon est tiré.
• Tirez en cas d‘urgence directement après utilisation et pendant les orages, bran-
chez le boîtier de connecteur!
• Ne pas ouvrir le boîtier.
• Ne modiez pas le produit et les accessoires.
• Pas court-circuiter des connexions et circuits.
Un appareil défectueux ne doit pas être mis en service, mais doit être protégé contre tou-
te utilisation involontaire.
• Utilisez le produit, pièces et accessoires des produits uniquement en parfait état.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité et
de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pres-
sion mécanique.
• Ne réparez pas vous-même les produits défectueux, mais contactez le revendeur
ou le fabricant.
Non destiné à des enfants. Le produit n'est pas un jouet!
• Sécuriser l‘emballage, petites pièces et l‘isolation contre l‘utilisation accidentelle.
• Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité et
de la lumière directe du soleil, ainsi que microondes, des vibrations et de la pres-
sion mécanique.
2 Description et fonction
2.1 Produit
Ce produit est une alimentation électrique universelle, écologique et stabilisée pour les
équipements informatiques et de bureau. Il dispose de ches d'adaptation interchange-
ables pour de nombreux appareils courants. La tension de sortie peut être ajustée de
manière variable.
2.2 Contenu de la livraison
Alimentation universelle 3 V - 12 V, ches d‘adaptateur, connecteur USB (uniquement
pour 59029), outil de réglage, mode d'emploi
2.3 Eléments de commande
1 Boîtier
2 LED d‘alimentation
3 Sélecteur de tension de sortie
4 Prise CC
5 Fiche Euro
6 Outil de réglage
7 Fiches d‘adaptateur
8 Connecteur USB (uniquement pour
59029)
2.4 Spécications
Numéro de l'article 59029 59032 59033
Connexions Fiche Euro (Type C, CEE 7/16), Prise CC (universel, 2-Pin)
Entrée 100-240 V , 50/60 Hz,
0,8 A max. 100-240 V , 50/60 Hz, 0,5 A max.
Sorties
3,0 V , 1,5 A, 4,50 W
4,5 V , 1,5 A, 6,75 W
5,0 V , 1,5 A, 7,50 W
6,0 V , 1,5 A, 9,00 W
7,5 V , 1,5 A, 11,25 W
9,0 V , 1,5 A, 13,50 W
12,0 V , 1,5 A, 18,00 W
3,0 V , 1,0 A, 3,0 W
4,5 V , 1,0 A, 4,5 W
5,0 V , 1,0 A, 5,0 W
6,0 V , 1,0 A, 6,0 W
7,5 V , 1,0 A, 7,5 W
9,0 V , 1,0 A, 9,0 W
12,0 V , 1,0 A, 12,0 W
Rendement moyen en
mode actif 77,8 % 77,9 %
Rendement à faible
charge (10 %) 69,1 % 70,99 %
Consommation électri-
que hors charge 0,10 W 0,09 W
Fiches jack 2,5 mm
3,5 mm
Fiches d‘adaptateur CC
3,50 x 1,35 mm
4,00 x 1,70 mm
5,00 x 2,10 mm
5,50 x 1,50 mm
5,50 x 2,10 mm
5,50 x 2,50 mm
3,50 x 1,35 mm
5,00 x 2,10 mm
5,50 x 1,50 mm
5,50 x 2,50 mm
Fiche d‘adaptateur USB USB 2.0 -
Dimensions (LxlxH) 83,8 x 44,5 x 50,2 mm 79,4 x 40,5 x 49,1 mm
Longueur du câble 1,8 m
Poids 158,0 g 138,0 g 109,5 g
3 Utilisation prévue
Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de celle
décrite au chapitre "Description et Fonctions" et "Consignes de sécurité".
Utilisez le produit uniquement dans des espaces intérieurs secs. Ne pas
respecter ces instructions de sécurité et points de règlement est susceptible de
provoquer des accidents mortels, blessures et dommages à la personne et à ses biens.
4 Préparation
1. Vériez le contenu de livraison pour l'exhaustivité et l'intégrité.
2. Comparez les caractéristiques techniques du produit, du réseau électrique et des
appareils périphériques. Ces données doivent être identiques.
5 Connexion et fonctionnement
ATTENTION! Risque de blessure en cas de trébucher
• Pose de câbles en toute sécurité.
1. Vériez la tension requise sur la plaque signalétique de l'appareil informatique ou
de bureau à connecter.
2. Utilisez l'outil de réglage pour régler la tension de sortie de l'alimentation électrique
en fonction de l'étiquette signalétique de l'appareil.
3. Sélectionnez la che de l'adaptateur approprié.
4. Connectez la che de l'adaptateur à l'alimentation électrique en respectant la po-
larité.
La plupart des appareils fonctionnent avec une polarité positive, c'est-à-dire avec
le pôle positif au niveau du contact intérieur.
5. Connectez l'appareil informatique ou de bureau au l'alimentation.
6. Connectez l'alimentation électrique à une prise libre et facilement accessible.
La LED d'alimentation s'allume dès que la tension est appliquée du côté de l'ent-
rée.
Pendant le fonctionnement, aucun élément de commande ne doit être utilisé.
7. Débranchez toutes les connexions après utilisation.
6 Maintenance, Entretien, Stockage et Transport
Le produit est sans entretien.
AVERTISSEMENT! Dommages matériels
• Utilisez uniquement un chiffon doux et sec pour le nettoyage.
• Ne pas utiliser de détergents et de produits chimiques.
• Conserver le produit hors de la portée des enfants et dans une ambiance sèche et
protégé de la poussière lorsqu‘il ne est pas en cours d‘utilisation.
• Endroit frais et sec.
• Conserver et utiliser l‘emballage d‘origine pour le transport.
7 Instructions pour l’élimination
7.1 Produit
Selon la directive européenne DEEE, la mise au rebut des appareils électriques et
électroniques avec les déchets domestiques est strictement interdite. Leurs
composants doivent être recyclés ou éliminés de façon séparée. Les composants
toxiques et dangereux peuvent causer des dommages durables à la santé et à
l'environnement s'ils ne sont pas éliminés correctement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils
électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de
collecte à la n de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont
réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisati-
on, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des
déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une
part importante de la protection de l‘environnement.
No DEEE : 82898622
7.2 Emballages
Les emballages peuvent être mis au rebut gratuitement dans les lieux de collecte
adaptés - le papier dans le conteneur à papier, les matériaux plastiques dans le
conteneur à plastique et le verre dans le conteneur à verre.
DE4535302615620
8 Déclaration UE de conformité
En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic
GmbH, déclare que l‘appareil est conforme aux conditions et directives de base
de la réglementation européenne.
9 Symboles utilisés
Pour usage intérieur uniquement IEC 60417- 5957
Courant alternatif IEC 60417- 5032
Courant continu IEC 60417- 5031
Recyclage ISO 7001 - PI PF 066
- 3 -
Sous réserve de modications.
Mode d‘emploiFR

Goobay®
by Wentronic GmbH | Pillmanstraße 12
38112 Braunschweig | Germany
REV2020-11-02
V1.0aw
59029, 59032, 59033
Alimentatore universale 3 V - 12 V
1 Istruzioni per la sicurezza
Le instruzioni per l‘uso è parte integrante del prodotto e contiene importanti informazio-
ni per un uso corretto.
• Leggere attentamente e completamente le istruzioni prima dell‘uso.
Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento del prodotto.
• Conservare questo istruzioni per l'uso.
Note per la separazione della rete
Il prodotto non ha un interruttore di alimentazione e può essere utilizzato solo in punti fa-
cilmente accessibili in caso di emergenza e rapidamente dopo l‘uso di questa per rimuo-
verli.
Alleviare lo stress solo quando la spina è tirato.
• Estrarre direttamente sul corpo del connettore in caso di emergenza, dopo l‘uso e
durante i temporali, spina!
• Non aprire la custodia.
• Non modicare prodotti e accessori.
• Non corto do collegamenti e circuiti.
Un apparecchio difettoso non può essere messo in funzione, ma deve essere protetto da
un ulteriore utilizzo.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette condizioni.
• Non riparare personalmente i prodotti difettosi, ma contattare il rivenditore o il pro-
duttore.
Non è pensato per i bambini. Il prodotto non è un giocattolo!
• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso accidentale.
• Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e
luce diretta del sole, così come forni a microonde, vibrazioni e pressione mecca-
nica.
2 Descrizione e funzione
2.1 Prodotto
Questo prodotto è un alimentatore universale, ecologico e stabilizzato per apparecchiatu-
re informatiche e d'ufcio. Dispone di spine adattatrici intercambiabili per molti dispositivi
comuni. La tensione di uscita può essere regolata in modo variabile.
2.2 Contenuto della confezione
Alimentatore universale 3 V - 12 V, spine adattatore, spina USB (solo per 59029),
strumento di impostazione, istruzioni per l'uso
2.3 Elementi di comando
1 Custodia
2 LED di funzionamento
3 Selettore di tensione strumento
4 Presa CC
5 Spina Euro
6 Strumento di impostazione
7 Spine adattatore
8 Spina USB (solo per 59029)
2.4 Speciche
Numero dell'articolo 59029 59032 59033
Connessioni Spina Euro (Tipo C, CEE 7/16), Presa CC (universale, 2-Pin)
Ingresso 100-240 V , 50/60 Hz,
0,8 A max. 100-240 V , 50/60 Hz, 0,5 A max.
Uscite
3,0 V , 1,5 A, 4,50 W
4,5 V , 1,5 A, 6,75 W
5,0 V , 1,5 A, 7,50 W
6,0 V , 1,5 A, 9,00 W
7,5 V , 1,5 A, 11,25 W
9,0 V , 1,5 A, 13,50 W
12,0 V , 1,5 A, 18,00 W
3,0 V , 1,0 A, 3,0 W
4,5 V , 1,0 A, 4,5 W
5,0 V , 1,0 A, 5,0 W
6,0 V , 1,0 A, 6,0 W
7,5 V , 1,0 A, 7,5 W
9,0 V , 1,0 A, 9,0 W
12,0 V , 1,0 A, 12,0 W
Rendimento medio in
modo attivo 77,8 % 77,9 %
Rendimento a basso
carico (10 %) 69,1 % 70,99 %
Potenza assorbita nel-
la condizione a vuoto 0,10 W 0,09 W
Spine jack 2,5 mm
3,5 mm
Spine adattatore CC
3,50 x 1,35 mm
4,00 x 1,70 mm
5,00 x 2,10 mm
5,50 x 1,50 mm
5,50 x 2,10 mm
5,50 x 2,50 mm
3,50 x 1,35 mm
5,00 x 2,10 mm
5,50 x 1,50 mm
5,50 x 2,50 mm
Spina adattatore USB USB 2.0 -
Dimensioni (LxPxH) 83,8 x 44,5 x 50,2 mm 79,4 x 40,5 x 49,1 mm
Lunghezza del cavo 1,8 m
Peso 158,0 g 138,0 g 109,5 g
3 Uso previsto
Non è consentito l’uso del dispositivo in modo diverso da quello descritto nel
capitolo "Descrizione e Funzione" o "Istruzioni per la sicurezza". Usare il
prodotto solamente in ambienti interni asciutti. La mancata osservanza di
queste regole e delle istruzioni per la sicurezza può provocare incidenti fatali,
lesioni e danni a persone e proprietà.
4 Preparazione
1. Controllare fornitura sia completa e garantire l'integrità.
2. Confronto le speciche del prodotto, alimentazione e periferiche. Questi devono
essere identici.
5 Collegamento e funzionamento
ATTENZIONE! Pericolo di lesioni a causa di inciampare e cadere
• Posare i cavi in modo sicuro.
1. Controllare la tensione richiesta sulla targhetta di identicazione delle apparec-
chiature informatiche o d'ufcio da collegare.
2. Utilizzare lo strumento di impostazione per impostare la tensione di uscita dell'ali-
mentatore in base alla targhetta dell'apparecchio.
3. Selezionare la spina adattatore appropriato.
4. Collegare la spina adattatore all'alimentazione elettrica con la polarità corretta.
La maggior parte dei dispositivi lavora con polarità positiva, cioè con il polo positi-
vo sul contatto interno.
5. Collegare il dispositivo IT o l'ufcio all'alimentatore.
6. Inserire l'alimentatore in una presa libera e facilmente accessibile.
Il LED di funzionamento si accende non appena viene applicata la tensione sul
lato di ingresso.
Durante il funzionamento non è necessario utilizzare elementi di controllo.
7. Scollegare tutti i collegamenti dopo l'uso.
6 Manutenzione, cura, conservazione e trasporto
Il prodotto è esente da manutenzione.
AVVERTENZA! Danni materiali
• Utilizzare un panno asciutto e morbido solo per la pulizia.
• Non utilizzare detergenti e prodotti chimici.
• Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e
protetto dalla polvere quando non in uso.
• Conservare fresco e asciutto.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
7 Note per lo smaltimento
7.1 Prodotto
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed
elettroniche non devono essere smaltite insieme ai riuti urbani. I componenti
devono essere riciclati o smaltiti separatamente. Componenti tossici e pericolosi
possono causare danni permanenti alla salute e all'ambiente se smaltiti in modo
inadeguato.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche
presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine
della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali.
Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l’attenzione su
questi termini. Con questo tipo di raccolta differenziata e smaltimento dei prodotti usati si
contribuisce in modo sostanziale alla protezione dell’ambiente.
WEEE No: 82898622
7.2 Imballaggi
Gli imballaggi possono essere smaltiti gratuitamente negli appositi punti di
raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro nel
contenitore per riuti in vetro.
DE4535302615620
8 Dichiarazione di conformità UE
Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH,
dichiarache il dispositivo è conforme ai requisiti di base ed alle linee guida delle
normative Europee.
9 Simboli utilizzati
Solo per uso interno IEC 60417- 5957
Corrente alternata IEC 60417- 5032
Corrente continua IEC 60417- 5031
Riciclaggio ISO 7001 - PI PF 066
- 4 -
Con riserva di modiche.
Istruzioni per l‘usoIT
