Iriya
3663602436386/
3663602436430/
3663602437192/
3663602437222
3663602436416/
3663602436461
3663602436423/
3663602436478
3663602437215/
3663602437246
3663602436409/
3663602436454
3663602436393/
3663602436447/
3663602437208/
3663602437239
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 1195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 1 25/5/2020 3:51 PM25/5/2020 3:51 PM

FR Contenu
EN Contents
Sécurité 04
EN Safety 39
Installation
08
EN Installation 43
Utilisation
17
EN Use 52
Entretien et Maintenance 37
EN Care and Maintenance 73
Garantie
38
EN Guarantee 74
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 2195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 2 25/5/2020 3:51 PM25/5/2020 3:51 PM

x ?
FR IMPORTANT - Veuillez lire attentivement les instructions suivantes avant d’utiliser l’appareil et les conserver pour référence.
EN IMPORTANT - Please read the following instructions carefully before using the appliance and retain for further reference.
3663602436386/
3663602436430/
3663602437192/
3663602437222
3663602436416/
3663602436461
3663602436423/
3663602436478
3663602437215/
3663602437246
3663602436409/
3663602436454
3663602436393/
3663602436447/
3663602437208/
3663602437239
[01] x 2
[06] x 3[05] x 3[03] x 2
[02] x 2
[04] x 3
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 3195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 3 25/5/2020 3:51 PM25/5/2020 3:51 PM

FR Avant de commencer
• Cet appareil a été conçu
et fabriqué avec soin
pour vous donner entière
satisfaction.
• Il est important de lire ce
manuel dans son intégralité
avant d’installer et de
démarrer votre appareil.
• Il est recommandé de
conserver ce manuel,
même après l’installation de
l’appareil.
ATTENTION - Certaines
parties de ce produits
peuvent devenir très
chaudes et provoquer des
brûlures. Il faut prêter une
attention particulière en
présence d’enfants et de
personnes vulnérables.
Attention surface
chaude.
Attention surface
trèschaude.
• Cet appareil peut être
utilisé par des enfants
agés d’au moins 8 ans
et par des personnes
ayant des capacités
physiques, sensorielles
ou mentales réduites ou
dénuées d’expérience
ou de connaissance, s’ils
(sielles) sont correctement
surveillé(e)s ou si des
instructions relatives à
l’utilisation de l’appareil
en toute sécurité leur
ont été données et si les
risques encourus ont été
appréhendés. Les enfants
ne doivent pas jouer avec
l’appareil. Le nettoyage et
l’entretien par l’usager ne
doivent pas être effectués
par des enfants sans
surveillance.
• Il convient de maintenir
à distance les enfants de
moins de 3 ans, à moins
qu’ils ne soient sous une
surveillance continue.
• Les enfants âgés entre
3 ans et 8 ans doivent
uniquement mettre
l’appareil en marche ou à
larrêt, à condition que ce
dernier ait été placé ou
installé dans une position
normale prévue et que
ces enfants disposent
d’une surveillance ou aient
Sécurité 04
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 4195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 4 25/5/2020 3:51 PM25/5/2020 3:51 PM

Sécurité 05
reçu des instructions
quant à l’utilisation de
l’appareil en toute sécurité
et en comprennent bien
les dangers potentiels.
Les enfants âgés entre
3ans et 8 ans ne doivent
ni brancher, ni régler ni
nettoyer l’appareil, et ni
réaliser l’entretien de
l’utilisateur.
MISE EN GARDE :
Pouréviter une
surchauffe, ne pas
couvrir l’appareil de
chauffage.
• Si l’appareil est couvert,
cela entraîne un risque
de surchauffe. Le logo
ci-dessus met en garde
contrece risque.
• Par conséquent, il est
strictement interdit de
couvrir ou d’obstruer
les entrées et les sorties
d’air, car cela risque de
provoquer des accidents ou
d’endommager l’appareil.
• Ne pas insérer d’objet dans
l’appareil.
• Iryia fluide: ce radiateur
est rempli avec une
quantité précise d'une huile
spécifique. La réparation,
consistant à l'ouverture du
récipient qui contient cet
huile, doit être effectuée
seulement par le fabricant
ou par son agent qui sera
contacté dans le cas où il
y a une fuite. Si vous devez
procéder à la destruction
du radiateur, merci de
suivre les indications
concernant les dispositions
pour vider l'huile à
l'intérieur.
• Le raccordement
électrique de l’appareil
doit être effectué par une
personne qualifiée et être
mis hors tension.
• Toutes les interventions
réalisées sur ces appareils
doivent être effectuées
par du personnel qualifié
et agréé et réalisées hors
tension.
• S’assurer que la ligne
d’alimentation est
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 5195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 5 25/5/2020 3:51 PM25/5/2020 3:51 PM

Sécurité 06
munie d’un dispositif de
sectionnement permettant
d’isoler l’appareil et le
fil pilote le cas échéant,
du réseau électrique
conformément à la
réglementation en vigueur.
• L’installation doit être
munie d’un disjoncteur
omnipolaire avec une
distance d’ouverture de
contact d’au moins 3mm.
ATTENTION - Afin d’éviter
tout danger dû à un
réarmement intempestif du
coupe-circuit thermique,
cet appareil ne doit pas être
alimenté par l’intermédiaire
d’un interrupteur externe
(une minuterie par exemple)
ou être connecté à un
circuit qui est régulièrement
mis sous tension et hors
tension par le fournisseur
d’électricité.
• L’appareil ne doit pas être
installé sous une prise de
courant.
• L’alimentation électrique
doit être protégée par un
dispositif différentiel à
courant résiduel assigné
au plus égal à 30mA,
notamment dans le
cas d’une installation à
proximité d’une baignoire
ou d’une douche.
•
Si le câble d'alimentation
est endommagé, il doit être
remplacé par le fabricant,
son réseau de service ou
une personne ayant des
qualifications similaires pour
éviter tout danger.
• Éviter d’installer l’appareil
dans un courant d’air
susceptible de pertuber
sarégulation.
• Respecter les distances
minimales d’installation par
rapport au sol, aux murs,
aux meubles, etc. (Fig. A).
Fig.A-1
Aucun obstacle
au-dessus de
l’appareil
0,15m
0,15m
0,5m
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 6195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 6 25/5/2020 3:51 PM25/5/2020 3:51 PM

Sécurité 07
Fig.A-2
Aucun obstacle
au-dessus de
l’appareil
0,15m
0,15m
0,5m
• L’appareil peut être installé
dans un volume 2 ou dans
une zone hors volume dans
une salle de bains (Fig. B).
• L’installation doit être
conforme aux normes
en vigueur dans le pays
d’installation (NFC 15 100
pour la France).
Fig.B
Zones externes
*Hauteur par rapport au fond de la baignoire
Zone2
Zone1
Zone0
0,6m
0,6m
2,25m*
• Cet appareil électrique
de chauffage direct est
conçu pour le chauffage
domestique dans les pièces
de vie ou équivalentes,
individuelles ou collectives,
nouvelles ou existantes.
Conforme à toutes les exigences
des directives européennes.
Les produits éléctriques usagés
ne doivent pas être jetés avec les
ordures ménagères. Veuillez utiliser
les aménagements spécifiques
prévus pour les traiter. Renseignez-
vous auprès des autorités locales
ou du revendeur pour obtenir la
marche à suivre en matière de
recyclage.
Produit de classe II - Double
isolation - Le branchement au cable
de terre n’est pas nécessaire.
Attention surface chaude
IP24 Protégé contre les projections
d’eau.
yyWxx
Code de date de fabrication ; année
de fabrication (20yy) et semaine de
fabrication (Wxx).
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 7195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 7 25/5/2020 3:51 PM25/5/2020 3:51 PM

Installation
08
Modèle horizontal
Détecteur de
présence
Support mural
Modèle vertical
Détecteur de
présence
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 8195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 8 25/5/2020 3:51 PM25/5/2020 3:51 PM

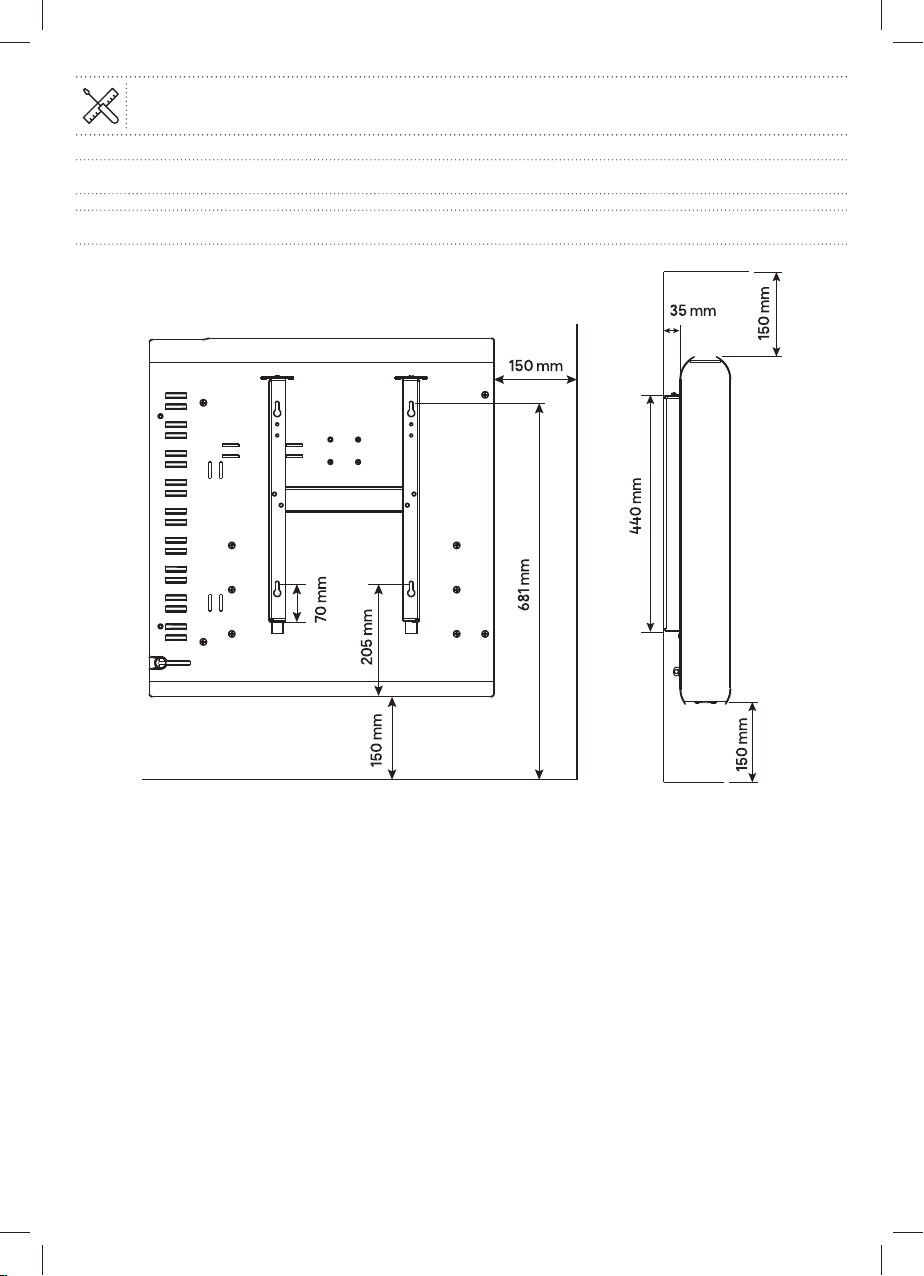

Installation du modèle horizontal
Dimensions
Installation
09
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 9 25/5/2020 3:51 PM

01
A
B
D
C
Assemblez le support
mural : prenez les pièces
A et B, en les joignant
avec la pièce C. Fermer
en utilisant les écrous et
une clé.
02a
440mm310mm
70mm
Placez le support mural
sur le mur par rapport aux
dimensions communiquées.
Marquez les 4 trous à percer.
Assurez vous que le support
est bien droit en utilisant un
niveau à bulle.
(Si les distances ne peuvent
pas être mesurées, veuillez
vous référer à l'étape 02b).
Installation
10
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 10195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 10 25/5/2020 3:51 PM25/5/2020 3:51 PM

Installation
11
02b
Etape 1: placez le support
mural contre le mur avec les
pattes inférieures sur le sol
et faites des repères pour le
perçage du bas (01).
Etape 2: Déplacer le support
vers le haut jusqu'à ce que
la position 02 atteigne les
repères faits en étape 1 et
faire des repères à la position
03 Repérez maintenant
les 4 trous de montage
et commencez à percer.
N'utilisez aucun adhésif
comme moyen de fixation.
Vérifiez l'horizontalité du
support mural avec un niveau
à bulle.
440mm
70mm
310mm
355mm
Position 01
Position 03
Position 02 1
2
03
trou de
montage
longueur de l'appareil
hauteur de l'appareil
Percer le mur au diamètre des chevilles murales et des vis adaptées au mur.
Fixer le support mural au mur à l’aide de vis et chevilles (non incluses) adaptées au
mur.
Ne pas utiliser d’adhésif comme moyen de fixation.
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 11195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 11 25/5/2020 3:51 PM25/5/2020 3:51 PM

Installation
12
04
Positionnez l'appareil sur les pattes inférieures du support mural et redressez-
le jusqu'à ce qu'il s'insère dans le support mural.
Faites glisser la plaque en plastique dans le trou et serrez la vis pour verrouiller
le support de montage mural.
verrou de support
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 12195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 12 25/5/2020 3:51 PM25/5/2020 3:51 PM

Installation
13
Installation du modèle vertical
01
[01] x 2
[02] x 2
[03] x 2
Assemblez le système anti-
desserrage en fixant les parties
[01] et [02] avec la vis [03] sur le
haut du panneau arrière.
[03]
[02]
[01]
02
Assemblez le système anti-desserrage en fixant les parties 1
et 2 avec la vis (3) sur le haut du panneau arrière
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 13195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 13 25/5/2020 3:51 PM25/5/2020 3:51 PM

Installation
14
03
[04] x 3
[05] x 3
[06] x 3
Percez trois trous sur le mur en fonction de la taille du radiateur (voir le tableau pour
la distance L). Vérifiez l'horizontalité des trous supérieurs puis montez le support en
plastique (4,5,6) avec la cheville et la vis. Ne pas utiliser d’adhésif comme moyen de
fixation.
Fixer les support à l'aide de vis et chevilles (non incluses) adaptées au mur.
L
1080mm
500mm
[04]
[05]
[06]
Puissance 1500 W 1800 W
L (mm) 247 347
33mm
04
L’arrière du radiateur a trois trous. Accrochez le radiateur au mur en plaçant les
supports en plastique à l’intérieur des trous à l’arrière du radiateur. Faites ensuite
glisser les pièces anti-desserrage contre les supports muraux pour verrouiller le
radiateur en position.
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 14195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 14 25/5/2020 3:51 PM25/5/2020 3:51 PM

Raccordement électrique
LIRE ATTENTIVEMENT LES RÈGLES DE SÉCURITÉ AVANT
DE BRANCHER L’APPAREIL.
L’APPAREIL DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX
RÉGLES EN VIGUEUR DANS LE PAYS D’INSTALLATION
NFC 15-100 POUR LAFRANCE.
Vérifier QUE TOUS LES FILS SONT CORRECTEMENT
BRANCHÉS DANS LES BORNES DU BOÎTIER DE
RACCORDEMENT MURAL.
AVEC UTILISATION DU FIL PILOTE
N (bleu ou gris)
Neutre
Phase
Fil pilote (central)
P (marron)
Fil pilote (noir)
Câble de
connexion
de
l’appareil
Secteur
230V~
SANS UTILISATION DU FIL PILOTE
N (bleu ou gris) Neutre
Phase
P (marron)
Fil pilote (noir)
Câble de
connexion
de
l’appareil
Secteur
230V~
Installation
15
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 15195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 15 25/5/2020 3:51 PM25/5/2020 3:51 PM

Installation
16
Remarque : Les ordres de programmation sont transmis par
ces signaux, mesurés par rapport au neutre.
Respecter le sens de branchement:
MARRON= PHASE,
BLEU ou GRIS= NEUTRE,
NOIR= FIL PILOTE
Le fil noir ne doit EN AUCUN CAS être raccordé à une borne
de terre ou au fil VERT / JAUNE.
Si le fil pilote n’est pas raccordé, isolez son extrémité
dénudée pour éviter tout contact électrique avec les autres
fils ou le mur.
L’appareil ne doit pas être raccordé sur une prise murale
avec une fichesecteur.

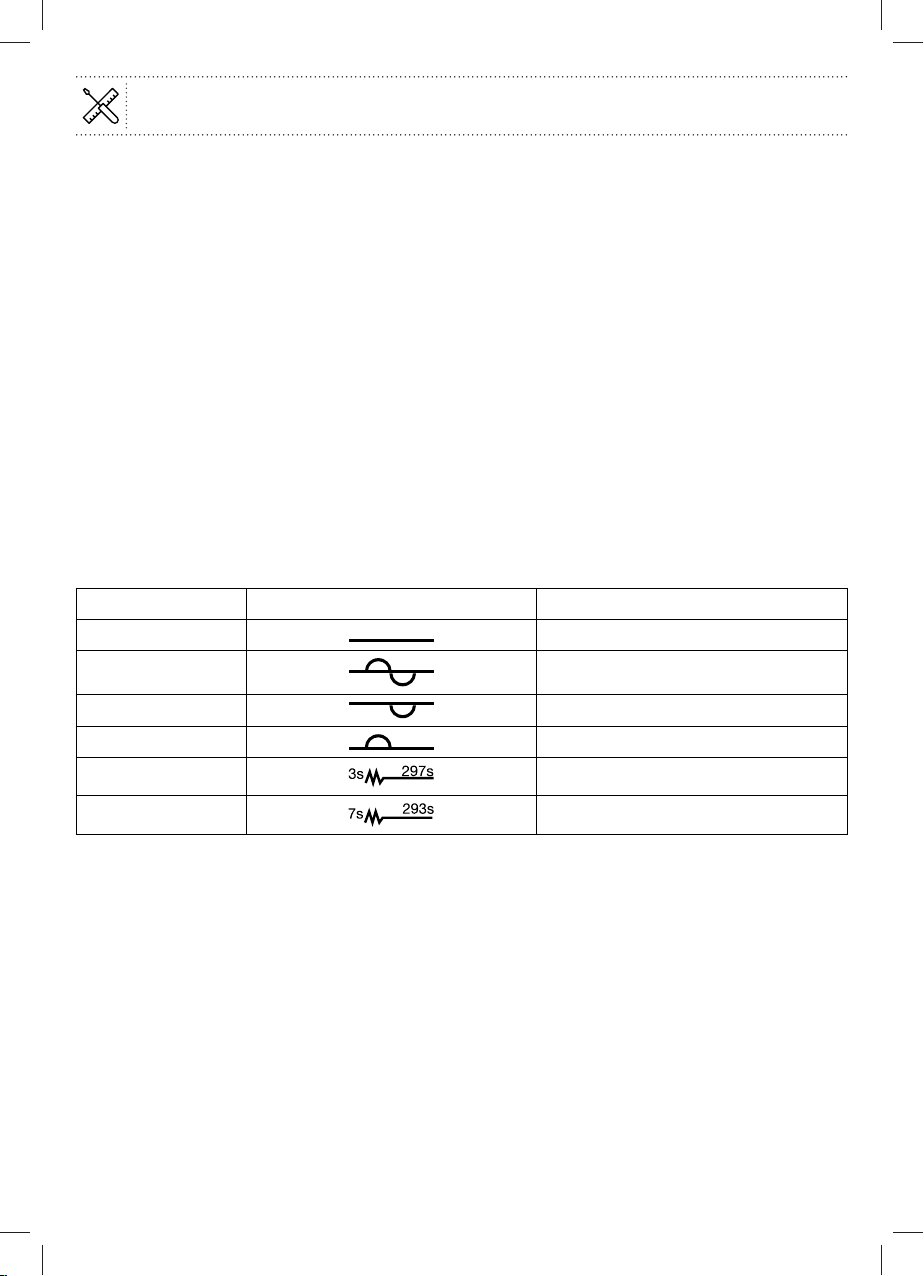

Mode Signal à transmettre Mesure par rapport au neutre
Confort 0Volt
Éco 230V
Protection hors gel 115V négatif
Arrêt chauffage 115V positif
Conf. -1°C 230V / 3s
Conf. -2°C 230V / 7s
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 16195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 16 25/5/2020 3:51 PM25/5/2020 3:51 PM

Utilisation
17
Introduction
Nous avons conçu ce produit pour qu’il soit simple et facile à utiliser. Grâce aux fonctions intégrées ci-
dessous, ce radiateur permet d’économiser de l’énergie en chauffant en cas de réelle nécessité uniquement.
• Mode d’apprentissage automatique: le radiateur détecte les périodes d’absence de l’utilisateur et crée
un programme d’économie d’énergie efficace tout en maintenant le niveau de confort.
• Mode d’économie d’énergie: ce mode permet de baisser la température pendant votre absence et de
l’augmenter juste avant votre retour.
• Détection d’ouverture de fenêtre: si une pièce est aérée, le radiateur arrête de chauffer jusqu’à ce que
toutes les fenêtres soient fermées.
• Protection contre le gel: en cas d’absence imprévue, le radiateur baisse légèrement la température,
puis passe automatiquement en mode de protection contre le gel.
• Connexion et accès à distance: appairer un appareil externe et se connecter au système Wi-Fi pour
changer les paramètres du radiateur directement depuis son canapé ou pendant son absence.
• Différents types de pièce: les paramètres de ce radiateur sont spécifiques et prédéfinis pour différents
types de pièce. Tous les radiateurs «compatibles» présents dans la même pièce peuvent être
regroupés et leur fonctionnement peut être mis en miroir.
– Salon
– Salle à manger
– Chambre (3types différents)
– Cuisine
– Salle de bains
– Toilet te s
– Bureau
– Couloir
– Entrée
– Buanderie
– Dépôt
• Détecteur de présence: un capteur détecte les absences et présences imprévues et le radiateur
diminue automatiquement et de manière progressive la température définie pour économiser de
l’énergie.
• Utilisation via un smartphone: une commande activée sur le smartphone peut nécessiter jusqu’à 1min
pour être transmise aux radiateurs.

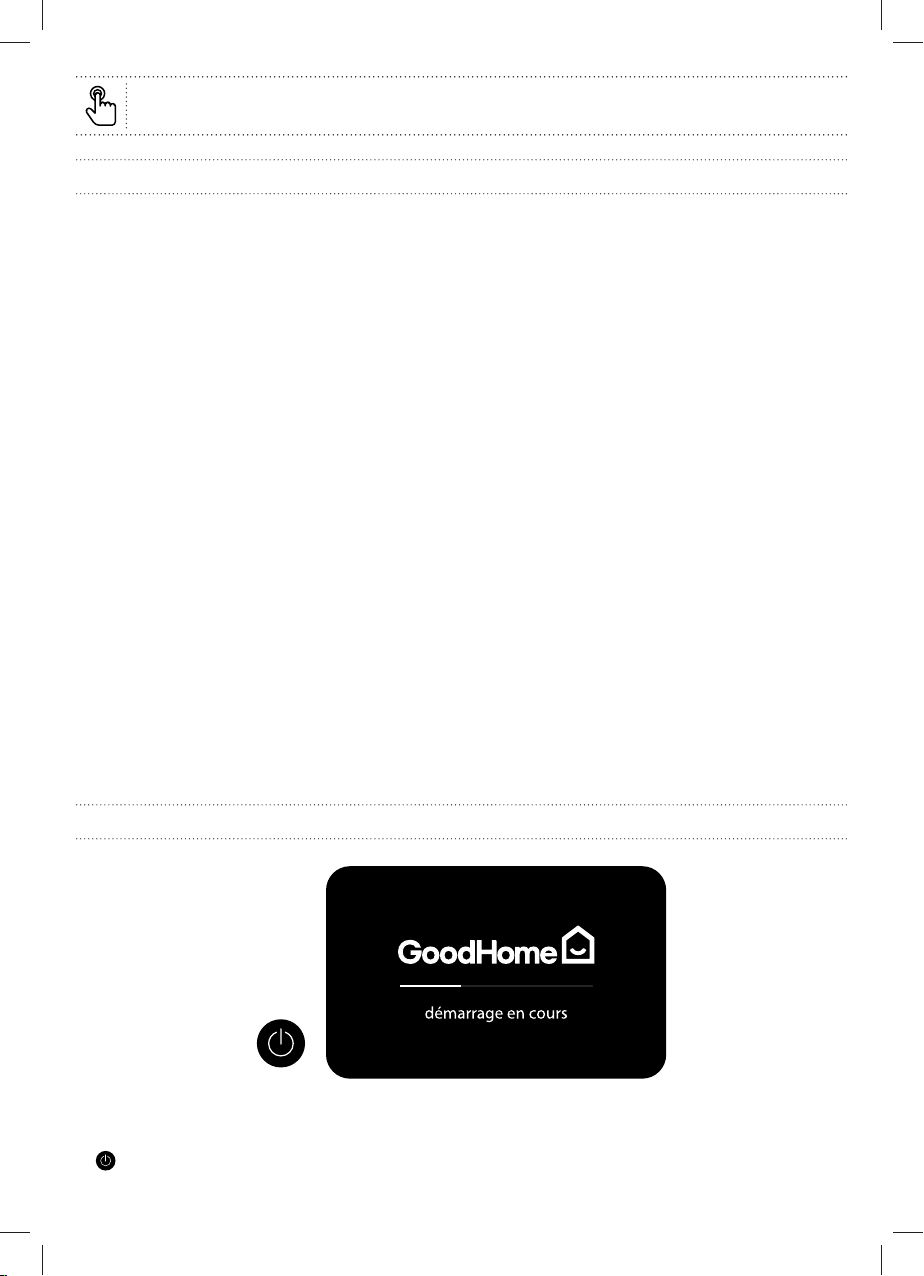

Marche/Arrêt
• Le radiateur s'allume automatiquement lorsqu'il est connecté au secteur.
• L'écran passe en mode veille après 5minutes d'inactivité. Pour le réactiver, appuyer simplement dessus.
• Interrupteur Marche/Arrêt
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 17195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 17 25/5/2020 3:51 PM25/5/2020 3:51 PM

Utilisation
18
Guide de démarrage rapide
• Lors de la toute première configuration du radiateur, utiliser le Guide de démarrage rapide intégré et
suivre les instructions à l’écran.
• Parcourir le menu en utilisant les commandes décrites ci-dessous.
CONFIGURATION
Sélectionnez votre langage
• Si un ou plusieurs radiateurs GoodHome sont déjà installés dans votre maison, il est possible de
connecter ce radiateur au réseau de radiateurs actuel. Tous les paramètres seront automatiquement
appliqués au dernier radiateur connecté.
Lors de la recherche de radiateurs existants, la recherche d’autres radiateurs GoodHome existants peut
prendre jusqu’à 2minutes.
Nous recherchons d’autres
radiateurs compatibles
• Sélectionner l’emplacement (la pièce) où est installé le nouveau radiateur.
– Si les paramètres réseau de la pièce sélectionnée sont déjà définis, la configuration est terminée et
le menu principal s’affiche.
– Si une nouvelle pièce est ajoutée au réseau, suivre les instructions à l’écran.
– Pour obtenir des instructions plus détaillées, se reporter au chapitre suivant.
Appuyer sur l’écran
pour sélectionner
le paramètre
souhaité
Revenir à l’étape précédente
Annuler et revenir au menu
principal
Aller au menu Paramètres
(inactif dans le mode Guide
de démarrage rapide)
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 18195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 18 25/5/2020 3:51 PM25/5/2020 3:51 PM

Utilisation
19
Radiateurs connectés
Grâce à la solution connectée, il est possible d’appliquer la configuration de chauffage à vos radiateurs
GoodHome, et ce, par zone ou pour toute la maison.
Écran principal
18.5
°C
Revenir à l’étape
précédente
Annuler et revenir au menu
principal
Aller au menu Paramètres
Emplacement du produit
Icône(s) du mode activé
Baisser la température
souhaitée
Vérifier l’état / modifier le mode actif/
définir manuellement la période
d’absence
Définir la température
Mode/état
Augmenter la température souhaitée
SALLE À MANGER
10 jours d’auto-learning
195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 19195279_s2_s1_3663602436386_GOODHOME_A5_IM_Multi_V06.indb 19 25/5/2020 3:51 PM25/5/2020 3:51 PM
