Graco 311736A User manual

Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441
Copyright 2006, Graco Inc. is registered to I.S. EN ISO 9001
311736A
Operation / 操作 / 작동
390 Electric Airless Sprayers
390 电动无气喷涂机
390 전기식 에어리스 도장기
- For portable spray applications of architectural paints and coatings -
- 适用于建筑涂料和涂层的便携喷涂应用 -
- 구조적 도장 및 코팅에 대한 휴대용 스프레이 분야 -
3300 psi (227 bar, 22.7 MPa) Maximum Working Pressure / 最大工作压力 / 최대 허용 압력
Important Safety Instructions / 重要安全说明 / 중요 안전 정보
Read all warnings and instructions in this manual. Save these instructions.
请阅读本手册的所有警告及说明。妥善保存这些说明。
이 설명서의 모든 경고와 지침을 읽고 , 이러한 지침을 보관해 두십시오 .
ti5634a
English, Chinese, Korean
English, 中文 , 한국어
eNGLISH

Warnings
2311736A
Warnings
The following warnings are for the setup, use, grounding, maintenance, and repair of this equipment. The exclamation
point symbol alerts you to a general warning and the hazard symbol refers to procedure-specific risk. Refer back to
these warnings. Additional, product-specific warnings may be found throughout the body of this manual where appli-
cable.
WARNINGS
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:
• Use equipment only in well ventilated area.
• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).
• Sprayer generates sparks. When flammable liquid is used in or near the sprayer or for flushing or
cleaning, keep sprayer at least 20 feet (6 m) away from explosive vapors.
• Keep work area free of debris, including solvent, rags and gasoline.
• Do not plug or unplug power cords or turn lights on or off when flammable fumes are present.
• Ground equipment and conductive objects in work area. Read Grounding instructions.
• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.
• Keep a working fire extinguisher in the work area.
ELECTRIC SHOCK HAZARD
Improper grounding, setup, or usage of the system can cause electric shock.
• Turn off and disconnect power cord before servicing equipment.
• Use only grounded electrical outlets.
• Use only 3-wire extension cords.
• Ensure ground prongs are intact on sprayer and extension cords.
• Do not expose to rain. Store indoors.
SKIN INJECTION HAZARD
High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.
• Do not point gun at anyone or at any part of the body.
• Do not put your hand over the spray tip.
• Do not stop or deflect leaks with your hand, body, glove, or rag.
• Engage trigger lock when not spraying.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.

Warnings
311736A 3
WARNINGS
EQUIPMENT MISUSE HAZARD
Misuse can cause death or serious injury.
• Do not exceed the maximum working pressure or temperature rating of the lowest rated system
component. Read Technical Data in all equipment manuals.
• Use fluids and solvents that are compatible with equipment wetted parts. Read Technical Data in all
equipment manuals. Read fluid and solvent manufacturer’s warnings. For complete information about
your material, request MSDS from distributor or retailer.
• Check equipment daily. Repair or replace worn or damaged parts immediately with genuine Graco
replacement parts only.
• Do not alter or modify equipment.
• Use equipment only for its intended purpose. Call your Graco distributor for information.
• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.
• Do not kink or overbend hoses or use hoses to pull equipment.
• Keep children and animals away from work area.
• Comply with all applicable safety regulations.
• Keep children and animals away from work area.
• Do not operate the unity when fatigued or under the influence of drugs or alcohol.
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.
TOXIC FLUID OR FUMES HAZARD
Toxic fluids or fumes can cause serious injury or death if splashed in the eyes or on skin, inhaled,
or swallowed.
• Read MSDS’s to know the specific hazards of the fluids you are using.
• Store hazardous fluid in approved containers, and dispose of it according to applicable guidelines.
PERSONAL PROTECTIVE EQUIPMENT
You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:
• Protective eye wear
• Clothing and respirator as recommended by the fluid and solvent manufacturer
•Gloves
• Hearing protection

警告
4311736A
警告
以下为针对本设备的设置、使用、接地、维护及修理的警告。惊叹号标志表示一般性警告，而各种危险标志则表示与特
定的操作过程有关的危险。请返回此处查阅相关的警告。此外，在本手册的其它适当地方还有与特定产品有关的警告。
警告
火灾和爆炸危险
工作区内的溶剂及涂料烟雾等易燃烟雾可能被点燃或爆炸。为避免火灾及爆炸：
•仅在通风良好的地方使用此设备。
•清除所有火源，如引火火焰、烟头、手提电灯及塑胶遮蔽布 （可产生静电火花）。
•喷涂机会产生电火花。当喷涂机使用易燃液体或在其附近使用易燃液体或用易燃液体进行冲洗或清洗
时，要让喷涂机离开爆炸性蒸气至少 20 英尺 （6 m）。
•保持工作区清洁，无溶剂、碎片、汽油等杂物。
•存在易燃烟雾时不要插拔电源插头及开关电灯。
•将工作区内的设备及导电物体接地。请阅读 接地 说明。
•如果出现静电火花或感到有电击， 要立刻停止操作。在找出并纠正问题之前，不要使用设备。
•工作区内要始终配备有效的灭火器。
电击危险
系统接地不当、设置不正确或使用不当都可导致电击。
•进行设备维修之前，要关闭电源并切断电源线的连接。
•只能使用已接地的电源插座。
•只能使用三芯加长电线。
•确保喷涂机及加长电线上的接地插脚完好无损。
•不要暴露在雨水中。要存放在室内。
皮肤注射危险
从喷枪、软管泄漏处或破裂的部件射出的高压流体会刺破皮肤。伤势看起来会象 " 只划了一小口 "，其实
是严重受伤，可能导致肢体切除。 应即刻进行手术治疗。
•不要将喷枪指着任何人或身体的任何部位。
•不要将手放在喷嘴上。
•不要用手、身体、手套或抹布去堵住或挡住泄漏部件。
•不喷涂时要锁上扳机锁。
•在停止喷涂时以及在清洗、检查或维修设备之前，要按照本手册的 泄压步骤 进行。

警告
311736A 5
警告
设备误用危险
误用设备会导致严重的人员伤亡。
•不要超过额定值最低的系统部件的最大工作压力或温度额定值。请阅读所有设备手册中的 技术数据。
•请使用与设备的流体部件相适应的流体或溶剂。请阅读所有设备手册中的 技术数据。 阅读流体及溶
剂生产厂家的警告。有关涂料的完整资料，请向涂料分销商或零售商索要材料安全数据表 （MSDS）。
•要每天检查设备。已磨损或损坏的零部件要立刻修理或更换，只能使用 Graco 的原装替换用零部件
进行修理或更换。
•不要对设备进行改动或修改。
•只能将设备用于其特定的用途。有关资料请与 Graco 公司的经销商联系。
•让软管和电缆远离公共区域、尖锐边缘、移动部件及热的表面。
•不要扭绞或过度弯曲软管或用软管拽拉设备。
•儿童和动物要远离工作区。
•要遵照所有适用的安全规定进行。
•儿童和动物要远离工作区。
•疲劳时或在吸毒或酗酒之后不得使用此设备。
高压铝质部件危险
不要在加压的铝质装置中使用 1,1,1- 三氯乙烷、二氯甲烷、其它卤代烃溶剂或含有这些溶剂的流体。
否则会导致剧烈的化学反应和设备破裂，并可造成严重的人员伤亡及财产损失。
流体或烟雾中毒危险
如果吸入有毒的烟雾、食入有毒的流体或让它们溅到眼睛里或皮肤上，都会导致严重伤害或死亡。
•应阅读材料安全数据表 （MSDS），熟悉所用流体的特殊危险性。
•危险性流体要存放在规定的容器内，并按照有关规定的要求进行处置。
个体防护用品
在操作或维修设备时，或在进入设备的工作区时，必须穿戴适当的防护用品，以免受到严重损伤
（包括眼睛损伤）、吸入有毒烟雾、烧伤以及听力损失。这些用品包括但不限于：
•护目镜
•流体和溶剂生产厂家所推荐的防护衣及呼吸器
•手套
•听力保护装置

경고
6311736A
경고
다음은 이 장비의 설치 , 사용 , 접지 , 유지보수 및 수리에 관한 주의 사항입니다 . 느낌표 기호는 일반적인 주
의 사항을 나타내며 위험 기호는 각 절차에 대한 위험을 의미합니다 . 필요할 때 다시 이러한 경고문을 확인하
십시오 . 이 설명서의 해당 부분에서 제품별 경고문 또한 제공하고 있습니다 .
경고
화재 및 폭발 위험
작업장의 솔벤트 및 페인트 연기와 같은 인화성 연기는 발화하거나 폭발할 위험이 있습니다 . 화재
와 폭발을 방지하기 위해 다음을 준수하십시오 .
•환기가 잘 되는 곳에서 장비를 사용하십시오 .
•파일럿 등, 담배, 휴대용 전기 램프, 비닐 깔개(정전기 방전 위험) 등 발화 가능성이 있는 물질
을 모두 치우십시오 .
•도장기가 스파크를 생성합니다 . 세척 또는 청소에 또는 그 부근에서 화염성 액체를 사용하는 경
우에는 폭발성 증기로부터 20 피트 (6 m) 이상 떨어져서 작업하십시오 .
•작업장에 솔벤트 , 헝겊 천 및 가솔린을 포함한 찌꺼기가 없도록 유지하십시오 .
•가연성 연기가 있는 곳에서는 전원 코드를 끼우거나 빼지 말고 등을 켜거나 끄지 마십시오 .
•작업장의 장비와 도체를 접지하십시오 ( 접지 참조 ).
•정전기 불꽃이 일어나거나 감전이 되면 즉시 작업을 중지하십시오 . 문제점을 확인해서 해결할
때까지 장비를 사용하지 마십시오 .
•작업장에 소화기를 비치하십시오 .
감전 위험
시스템의 접지 , 설정 또는 사용이 올바르지 않으면 감전 사고가 발생할 수 있습니다 .
•장비를 수리하기 전에 전원을 끄고 전원 코드를 뽑으십시오 .
•접지된 전기 콘센트만 사용하십시오 .
•3 선 확장 코드만 사용하십시오 .
•도장기와 확장 코드의 접지된 단자가 손상되지 않았어야 합니다 .
•빗물에 노출시키지 말고 실내에 보관하십시오 .
피부 손상 위험
건 , 호스의 누출 부위 또는 파손된 부품에서 발생하는 고압 유체로 인해 피부가 손상될 수 있습니
다 . 이는 단순한 외상으로 보일 수도 있지만 , 절단을 초래할 수 있는 심각한 부상입니다 . 이러한
경우에는 즉시 치료를 받으십시오 .
•건이 다른 사람 또는 신체의 일부를 향하지 않도록 하십시오 .
•스프레이 팁 위에 손을 놓지 마십시오 .
•손 , 신체 , 장갑 또는 옷으로 누출되는 유체를 막지 마십시오 .
•스프레이하지 않을 때는 항상 방아쇠 안전장치를 잠그십시오 .
•스프레이 작업을 정지할 때와 장비를 청소 , 점검 또는 수리하기 전에 이 설명서의 압력 해제 절
차를 따르십시오 .

경고
311736A 7
경고
장비 오용 위험
장비를 잘못 사용하면 중상을 입거나 사망에 이를 수 있습니다 .
•가장 낮게 측정된 시스템 구성품이 최대 작동 압력 및 온도 등급을 초과하지 않도록 하십시오 .
모든 장비 설명서의 기술 자료를 참조하십시오 .
•장비 중 유체 / 솔벤트가 닿는 부품과 호환되는 유체와 솔벤트를 사용하십시오 . 모든 장비 설명
서의 기술 자료를 읽고 , 유체 및 솔벤트 제조업체의 경고를 읽으십시오 . 재료에 대한 전체 정
보가 필요하면 유통업체 또는 대리점에게 MSDS 를 요청하십시오 .
•장비는 매일 점검하십시오 . 마모되었거나 손상된 부품이 있으면 즉시 수리하거나 정품 Graco 부
품으로 교체하십시오 .
•장비를 개조하거나 수정하지 마십시오 .
•장비는 본래 용도에 맞게 사용하십시오 . 자세한 사항은 Graco 대리점에 문의하십시오 .
•호스와 케이블은 통로나 날카로운 모서리 , 이동 부품 및 뜨거운 표면을 지나가지 않도록 배선하
십시오 .
•호스를 꼬거나 구부리지 마십시오 . 또한 호스를 잡고 장비를 끌어당겨서도 안됩니다 .
•작업장 근처에 어린이나 동물이 오지 않게 하십시오 .
•관련 안전 규정을 모두 준수하십시오 .
•작업장 근처에 어린이나 동물이 오지 않게 하십시오 .
•피곤한 상태 또는 약물이나 술을 마신 상태로 장치를 조작하지 마십시오 .
가압 알루미늄 부품 위험
가압 알루니늄 장비에서는 1,1,1- 트리클로로에탄과 염화 메틸렌을 비롯해 솔벤트 등을 포함하는 기
타 할로겐화 하이드로카본 솔벤트나 유체는 사용하지 마십시오 . 그러한 물질을 사용하면 심각한 화
학적 반응이 일어나고 장비가 파손되어 사망이나 중상 또는 재산상의 피해를 입을 수 있습니다 .
유해성 유체 또는 가스 위험
유독성 유체 또는 연기가 눈이나 피부에 닿거나 이를 흡입하거나 삼키면 중상을 입거나 사망에 이를
수 있습니다 .
•재료 안전 자료 시트 (MSDS) 를 참조하여 사용 중인 유체에 어떠한 위험 요소가 있는지 확인하십
시오 .
•위험한 유체는 승인된 용기에 보관하고 관련 규정에 따라 폐기하십시오 .
개인 보호 장비
장비를 작동하거나 수리할 때 또는 장비가 작동하는 지역에 있을 때에는 눈 부상 , 유독성 연기 흡
입 , 화상 및 청력 손상을 포함한 중상을 예방하기 위해 반드시 적절한 보호 장비를 착용해야 합니
다 . 다음은 이러한 장비의 예입니다 .
•보호 안경
•유체 및 솔벤트 제조업체에서 권장하는 보호복 및 마스크
•장갑
•청력 보호

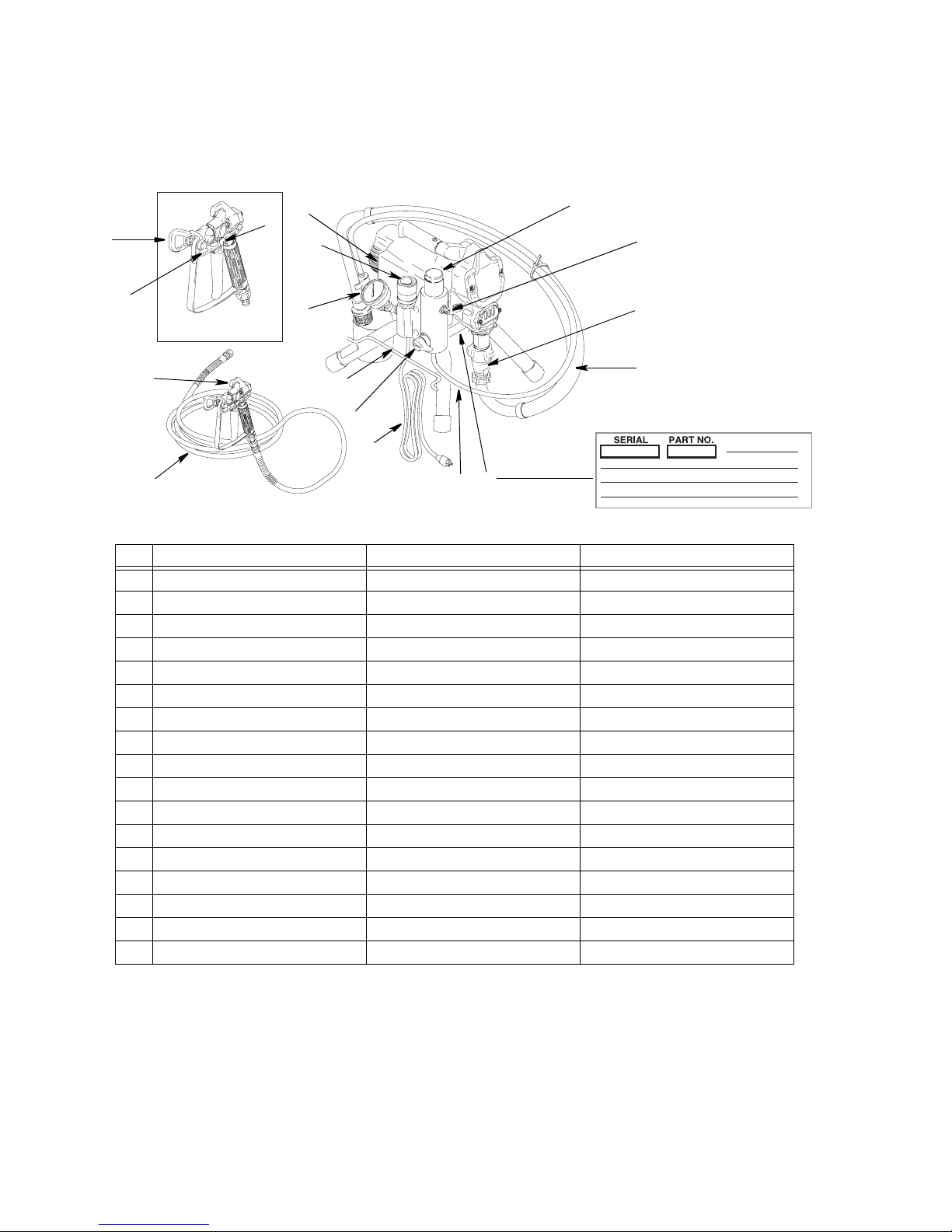

Component Identification / 部件辨认 / 구성품 식별
8311736A
Component Identification / 部件辨认 / 구성품 식별
English 中文 한국어
A Pressure Control 压力控制器 압력 제어기
BON/OFFswitch ON/OFF 开关 온 / 오프 스위치
C Pressure Guage (not on all models) 压力表 （并非所有型号都有） 압력 게이지 ( 일부 모델에는 없음 )
DPowerCord 电源线 전원 코드
E Fluid Outlet 流体出口 유체 배출구
FPrimeValve 填料阀 흡입 밸브
G Cord Wrap 电线缠绕架 코드 랩
HPump 泵펌프
J Suction Hose 吸料管 석션 호스
KDrainHose 回流管 배출 호스
MFluidHose 流体软管 유체 호스
NGun 喷枪 건
PTip 喷嘴 팁
R Guard 护罩 가드
S Trigger Safety Lock 扳机的安全销 방아쇠 안전 잠금장치
T Serial Number ID Label 系列号识别标签 일련 번호 ID 라벨
UFilterCover 过滤器外罩 필터 커버
T
J
H
E
A
B
C
G
F
D
K
M
N
S
P
R
U
ti5636c

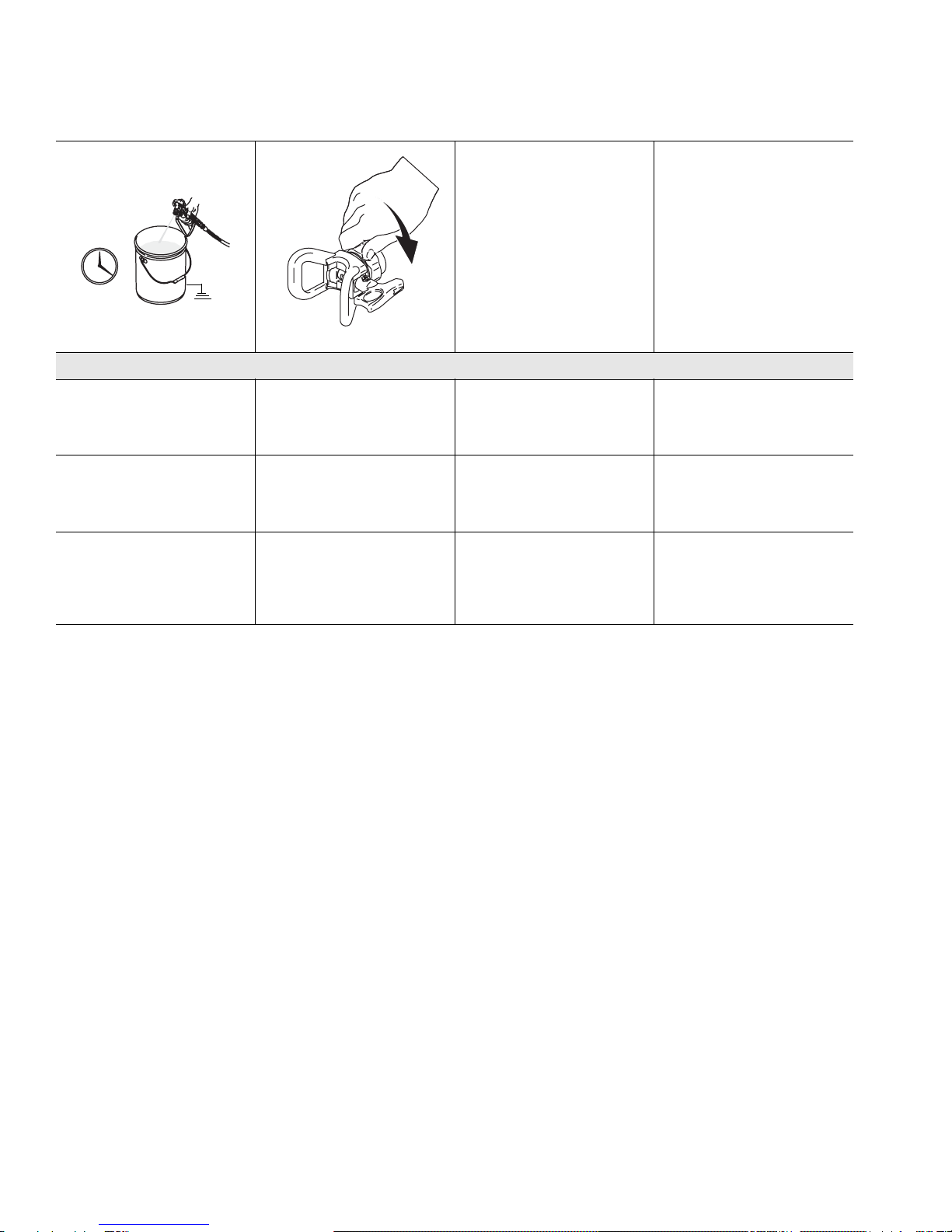

Pressure Relief Procedure / 泄压步骤 / 압력 해제 절차
311736A 9
Pressure Relief Procedure / 泄压步骤 / 압력 해제 절차
English 中文 한국어
Follow this Pressure Relief
Procedure whenever you
stop spraying and before
cleaning, checking,
servicing, or transporting
equipment.
只要停止喷涂并进行设备清
洗、检查、维修或运输之前，
都要按照此泄压步骤进行 .
스프레이 작업을 정지할 때
와 장비를 청소 , 점검 , 수
리 또는 운반할 경우 먼저
페이지의 압력 해제 절차 9
를 따르십시오 .
1 Turn pressure control to
lowest pressure.
2 Hold gun against side of
grounded metal flushing
pail. Trigger gun to relieve
pressure.
3 Turn prime valve down.
If you suspect spray tip or hose is
clogged or pressure is not fully
relieved, VERY SLOWLY loosen
tip guard retaining nut or hose
end coupling to relieve pressure.
Then loosen completely.
4 Turn power switch OFF, if
unit is being shut down or
will be left unattended.
1将压力控制钮旋到最低压力
值。
2握住喷枪靠在接地的金属冲
洗桶的边上。扣动喷枪扳
机，使压力释放掉。
3将填料阀向下旋转。
如果怀疑喷嘴或软管堵塞或压力未
完全释放掉，应极为缓慢地松开喷
嘴护罩的固定螺母或软管端部的接
头将压力释放掉。然后再完全松
开。
4如果设备处于关机或无人
看管状态，要关断电源开
关。
1압력 조절기를 최저 압력
으로 돌립니다 .
2접지된 금속 세척통 측면
에 대고 건을 잡습니다 .
방아쇠를 당겨 유체 압력
을 해제합니다 .
3흡입 밸브를 아래로 돌립니
다.
스프레이 팁 또는 호스가 막혔다
고 의심되거나 압력이 완전히 떨
어지지 않는 경우에는 팁 가드
고정 너트 또는 호스 끝 커플링
을 천천히 풀어서 압력을 해제하
십시오 . 그런 다음 완전히 풉니
다.
4장치를 종료할 경우 또는
사용하지 않을 때에는 전
원을 끄십시오 .
TIAB
ti8324a
ti8326a
WLD
/.
/&&

Pressure Relief Procedure / 泄压步骤 / 압력 해제 절차
10 311736A
Grounding / 接地 / 접지
English 中文 한국어
The sprayer must be
grounded. Grounding
reduces the risk of electric
shock by providing an
escape wire for the electrical
current in the event of a short
circuit
必须将喷涂机接地。通过接
地，可给电流提供短路时逃
逸的通路，减少出现电击的
危险。
분무기는 반드시 접지해야
합니다 . 접지를 하면 회로
단락 시 전류가 빠져나갈 길
이 생기므로 감전의 위험이
줄어듭니다
• The sprayer cord includes a grounding wire with an appropriate grounding contact. • The plug must be plugged into
an outlet that is properly
installed and grounded in
accordance with all local codes
and ordinances.
•喷涂机的电源线带有接地导线和适当的接地触脚。 •必须将该插头插入按照当地规
定和要求正确安装并接地的电
源插座上。
•분무기 코드에는 적절한 접지 접촉부와 함께 접지선이 포함되어 있습니다 . •플러그는 관련 지역 규정에
따라 올바르게 설치 및 접지
된 콘센트에 꽂아야 합니다 .
TIA

Pressure Relief Procedure / 泄压步骤 / 압력 해제 절차
311736A 11
Power Requirements Extension Cords
• Do not modify plug! If it will
not fit in outlet, have grounded
outlet installed by a qualified
electrician. Do not use an
adapater.
• 100-120V units require
100-120 VAC, 50/60 Hz, 11A,
1 phase.
• 230V units require 230 VAC,
50/60 HZ, 7.5A, 1 phase.
• Use an extension cord with an
undamaged ground contact.
• If an extension cord is neces-
sary, use a 3-wire, 12 AWG
(2.5 mm2) minimum.
电源要求 加长电线
•不要对插头进行修改！如果无
法将其插入电源插座内， 让一
位合格的电工重新安装接地的
电源插座。不要使用转接器。
•100-120V 设备需要交流
100-120 V，50/60 Hz,11A,
单相电源。
•230V 设备需要交流 230 V，
50/60 Hz,7.5A, 单相电源。
•使用接地触脚未损坏的加长电
线。
•如果需要加长电线，至少要使
用 3 芯的 12 号 AWG
（2.5 mm2）电线。
전원 요구 사항 확장 코드
•플러그를 개조하지 마십시오!
콘센트에 맞지 않으면 자격을
갖춘 기술자에게 접지된 콘센
트 설치를 맡기십시오 . 어댑
터를 사용해서도 안됩니다 .
•100-120V 장치에는
100-120 VAC, 50/60 Hz,
11A, 단상이 필요합니다 .
•230V 장치에는 230 VAC,
50/60 HZ, 7.5A, 단상이 필요
합니다 .
•접지 접촉부가 손상되지 않은
확장 코드를 사용하십시오 .
•확장 코드가 필요한 경우 3선
12 AWG(2.5 mm2) 이상을 사용
하십시오 .
ti4297a
120 volt plug
Ground

Pressure Relief Procedure / 泄压步骤 / 압력 해제 절차
12 311736A
Pails
•Solvent and oil/based fluids:
follow local code. Use only
conductive metal pails, placed
on a grounded surface such as
concrete.
• Do not place pail on a noncon-
ductive surface such as paper
or cardboard which interrupts
grounding continuity.
•Grounding a metal pail: con-
nect a ground wire to the pail
by clamping one end to pail
and other end to a true earth
ground such as a water pipe.
•To maintain grounding
continuity when flushing
or relieving pressure: hold
metal part of spray gun firmly
to side of a grounded metal
pail. Then trigger gun.
桶
•溶剂及油性流体：按照当地的
规范。只使用放置在已接地表
面 （如混凝土）上的导电金属
桶。
•不要将桶放在诸如纸或纸板等
非导电的表面上，这样的表面
会影响接地的连续性。
•金属桶的接地：将一根接地导
线连接到桶上，导线的一端夹
在桶上另一端夹在诸如水管等
真正的大地接地点上。
•为了在冲洗或释放压力时维
持接地的连续性：将喷枪的
金属部分紧紧靠在接地金属
桶的边上。然后扣动喷枪扳
机。
세척 통
•솔벤트 및 오일류 : 지역 규정
을 따르십시오 . 전도성이 있
는 금속 통은 반드시 콘트리
트와 같은 접지된 바닥 위에
놓습니다 .
•종이 또는 마분지 같이 접지
를 방해하는 비전도성 표면
위에 통을 놓으면 안됩니다 .
•금속 통 접지 : 한쪽 끝은 세
척 통에 , 다른쪽 끝은 용수
파이프와 같은 어스 접지에
연결하는 방식으로 접지선을
연결하십시오 .
•세척하거나 압력을 해제할
때 접지 상태를 유지하려면
스프레이 건의 금속 부분을
접지된 금속 통의 측면에
단단히 고정시킨 후 건을
발사합니다 .
WLD
WLD
TIAB

Setup / 设置 / 설치
311736A 13
Setup / 设置 / 설치
1 Connect Graco airless
hose to sprayer.
Tighten securely.
2 Connect other end of
hose to gun.
3 Tighten securely. 4 Remove tip guard.
1将 Graco 无气软管连接
到喷涂机上。
牢牢拧紧。
2将软管的另一端连接到喷
枪上。
3牢牢拧紧。 4取下喷嘴护罩。
1Graco 에어리스 호스를
도장기에 연결하고
단단히 조입니다 .
2호스의 반대쪽 끝을 건에
연결합니다 .
3단단히 조입니다 . 4팁 가드를 제거합니다 .
ti5300a
WLE
WLE
TIA

Setup / 设置 / 설치
14 311736A
5 Check inlet strainer for
clogs and debris.
6 Fill throat packing nut
with TSL to prevent
premature packing wear.
Do this each time you
spray.
7 Turn power OFF. 8 Plug power supply cord
into a properly grounded
electrical outlet.
5检查入口过滤器是否有堵
塞物及污物。
6给喉部密封螺母注满喉管
密封液 （TSL），以防止
密封件过早磨损。
每次喷涂时都要这样做。
7关断电源。 8将电源线插头插入正确接
地的电源插座上。
5흡입구 여과기에 찌거기
가 끼어 막히지 않았는지
확인하십시오 .
6스프레이할 때마다 , 패
킹이 빨리 마모되지 않도
록 스로트 패킹 너트를
TSL 로
채웁니다 .
7전원을 끕니다 . 8전원 공급 코드를 접지
된 전기 콘센트에 꽂습
니다 .
ti5301a
WLE
WLD
/.
/&&
TIA

Setup / 设置 / 설치
311736A 15
9 Turn prime valve down. 10 Place siphon tube set in grounded metal pail pratially filled with flushing fluid. See
Grounding, page 12. Do steps 1- 6 of Startup, page 16, to flush out storage oil shipped in
sprayer. Use water to flush water-based paint or mineral spirits to flush oil-based paint and
storage oil.
9将填料阀向下旋转。 10 将吸料管套件放入盛有冲洗液的接地金属桶内。参见第 12 页的接地。进行第 16 页上起动
的第 1 至第 6 步，将喷涂机内的存放油冲洗掉。用水冲洗水性涂料，用矿物油精冲洗油性
涂料和存放油。
9흡입 밸브를 아래로 돌립
니다 .
10 세척 유체로 일부 채워진 접지된 금속 통에 흡입 튜브 세트를 놓습니다. 12페이지의 접
지를 참조하십시오 . 스프레이에 있는 오일을 세척하려면 16 페이지의 작동 시작 단계
1- 6 을 수행합니다 . 수성 페인트를 세척하는 데는 물을 사용하고 유성 페인트와 보관
오일을 세척하는 데는 미네랄 분리기를 사용하십시오 .
ti8326a
WLD
Flush

Startup / 起动 / 작동 시작
16 311736A
Startup / 起动 / 작동 시작
1 Turn pressure control to
lowest pressure.
2 Turn power ON. 3 Increase pressure
1/4 turn to start motor.
Allow fluid to circulate
through drain tube for
15 seconds.
4 Turn prime valve
horizontal.Take spray gun
trigger safety OFF.
1将压力控制钮旋到最低压
力值。
2接通电源。 3将压力增加 1/4 圈，以
使电动机启动。让流体通
过回流管循环 15 秒钟。
4将填料阀旋至水平位置。
打开喷枪扳机的安全销。
1압력 조절기를 최저 압력
으로 돌립니다 .
2전원을 켭니다 .3압력을 1/4 만큼 늘려
모터를 가동하면 유체가
15 분 동안 배수 튜브를
통해 순환합니다 . 압력
을 낮춥니다 .
4흡입 밸브를 수평으로 맞
추고 스프레이건 트리거
를 단단하게 잠급니다 .
ti8324a
21
2))
WLD
1/4 turn
ti8325a ti8327a

Startup / 起动 / 작동 시작
311736A 17
5 Hold gun against
grounded metal flushing
pail. Trigger gun and flush
1minute.
6 Inspect for leaks. Do not
stop leaks with hand or a
rag! If leaks occur,
perform Pressure Relief,
page 9. Tighten fittings.
7 Place siphon tube in paint
pail.
8 Trigger gun again into
flushing pail until paint
appears.
5握住喷枪靠在接地的金属
冲洗桶上。扣动喷枪扳机
并冲洗 1 分钟。
6检查是否有泄漏。不要用
手或抹布去堵泄漏！如果
出现泄漏，请进行第 9 页
泄压处理。拧紧接头。
7将吸料管放入涂料桶中。 8再次朝冲洗桶内扣动喷枪
扳机，直到有涂料流出。
5접지된 금속 세척통에 대
고 건을 잡습니다 . 방아
쇠를 당겨서 1 분 동안 세
척합니다 .
6누출 부위가 있는지 검사
합니다 . 손이나 헝겊으
로 누출 부위를 막지 마
십시오 ! 누출이 발생하
면 9 페이지의 압력 해제
절차를 수행한 후 피팅을
조이십시오 .
7페인트 통에 흡입 튜브를
놓습니다 .
8페인트가 나타날 때까지
세척 통을 향해 건을 쏩
니다 .
TIAB Flush
TIA
Paint Flush
ti2599c

Startup / 起动 / 작동 시작
18 311736A
9 Move gun to paint pail and
trigger for 20 seconds. Set
gun safety ON.
10 Screw tip assembly onto
gun. Tighten. For gun
assembly instructions,
see gun manual, 309639.
9 将喷枪移向涂料桶并扣动
扳机 20 秒钟。锁上喷枪
的安全销。
10 将喷嘴组件旋到喷枪上。
拧紧。有关喷枪的装配
说明，请参见喷枪手册
309639。
9 페인트 통으로 건을 옮겨
20 초 동안 분무한 후 안
전장치를 잠급니다 .
10 나사로 팁 어셈블리를
건에 고정시킵니다 . 건
어셈블리 지침은 건 설
명서 309639 를 참조하
십시오 .
20 seconds
Paint ti5313b
TIA

Startup / 起动 / 작동 시작
311736A 19
1 Spray test pattern. Adjust
pressure to eliminate
heavy edges.
2 Use smaller tip size if
pressure adjustment
cannot eliminate heavy
edges.
3 Hold gun perpendicular,
10-12 in. from surface.
Spray back and forth;
overlap by 50%.
4 Trigger gun before moving.
Release before stopping.
For additional spraying
information, see gun
manual 309639.
1喷涂试验喷型。调整压力
以消除厚边。
2如果无法通过调整压力消
除厚边，可采用尺寸较小
的喷嘴。
3垂直握住喷枪，使其距离
被喷表面 10-12 英寸。进
行来回喷涂，使搭接
50%。
4在移动喷枪之前扣动扳机，
停止移动之前释放扳机。有
关喷涂方面的进一步资料，
请参见喷枪手册 309639。
1스프레이 테스트 패턴입
니다 . 압력을 조정하여
단단한 모서리를 제거합
니다 .
2압력을 조정해도 단단한
모서리를 제거할 수 없으
면 작은 팁 크기를 사용
하십시오 .
3표면에서 10 - 12 인치 떨
어진 위치에서 수직으로
건을 잡고 앞 뒤로 분무합
니다 . 50% 정도 겹쳐 분
무하십시오 .
4이동하기 전에 건을 분무하
십시오 . 중지하기 전에 해
제합니다 . 추가 분무 정보
는 건 설명서 309639 를 참
조하십시오 .
Heavy
Edges
ti2757a ti2758a

Startup / 起动 / 작동 시작
20 311736A
Clearing Clogs / 清除堵塞物 / 막힌 곳 뜷기
1 Release trigger, put safety ON. Rotate Spray Tip. Take
safety OFF. Trigger gun to clear clog.
2 Put safety ON. Return Spray Tip to original position. Take
safety OFF and continue spraying.
1释放扳机，锁上安全销。旋转喷嘴。打开安全销。扣动喷
枪扳机，以清除堵塞物。
2锁上安全销。将喷嘴旋转到原始位置。打开安全销，然后继
续喷涂。
1방아쇠를 해제하고 안전장치를 잠금니다. 스프레이 팁을
돌려 안전장치를 풉니다 . 건의 방아쇠를 당겨 찌꺼기를
세척합니다 .
2안전장치를 잠그고 스프레이 팁을 원래의 위치로 돌린 후
안전장치를 풀고 스프레이를 계속합니다 .
WLD
ti2759a
