Graco Magnum 261825 User manual

- For portable spray application of architectural paints and coatings -
- Pour l’application de peintures et revêtements architecturaux avec un appreil mobile -
- Para aplicaciones de pulverización portátiles de pinturas y revestimientos con fines arquitectónicos -
190ES Model: 261825 / 210ES Model: 261830
Maximum Working Pressure: 3000 psi (20.7 MPa, 207 bar)
Important Safety Instructions
Read all warnings and instructions in
this manual. Save these instructions.
Instructions de sécurité importantes
Lire toutes les mises en garde et instructions
de ce manuel. Sauvegarder ces intructions.
Instrucciones importantes de seguridad
lea todas las advertencias e instrucciones
de este manual. Guarde las instructionnes.
Related Manuals
311990
312830
English
312831
Français
312832
Español
312015
311988C
Operation
190ES/210ES™Electric Airless Sprayer
Pulvérisateurs électriques Airless 190ES/210ES™
Pulverizadores eléctricos sin aire 190ES/210ES™
ti16975a
ENG FRA SPA

Warning
2311988C
Warning
The following warnings are for the setup, use, grounding, maintenance, and repair of this equipment. The exclama-
tion point symbol alerts you to a general warning and the hazard symbol refers to procedure-specific risk. Refer back
to these warnings. Additional, product-specific warnings may be found throughout the body of this manual where
applicable.
WARNING
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent
fire and explosion:
• Use equipment only in well ventilated area.
• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop
cloths (potential static arc).
• Sprayer generates sparks. When flammable liquid is used in or near the sprayer or for flushing or
cleaning, keep sprayer at least 20 feet (6 m) away from explosive vapors.
• Keep work area free of debris, including solvent, rags and gasoline.
• Do not plug or unplug power cords or turn lights on or off when flammable fumes are present.
• Ground equipment and conductive objects in work area. Read Grounding instructions.
• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment
until you identify and correct the problem.
• Keep a working fire extinguisher in the work area.
ELECTRIC SHOCK HAZARD
Improper grounding, setup, or usage of the system can cause electric shock.
• Turn off and disconnect power cord before servicing equipment.
• Use only grounded electrical outlets.
• Use only 3-wire extension cords.
• Ensure ground prongs are intact on sprayer and extension cords.
• Do not expose to rain. Store indoors.
SKIN INJECTION HAZARD
High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just
a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.
• Do not point gun at anyone or at any part of the body.
• Do not put your hand over the spray tip.
• Do not stop or deflect leaks with your hand, body, glove, or rag.
• Engage trigger lock when not spraying.
• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking, or servicing equipment.

Warning
311988C 3
WARNING
EQUIPMENT MISUSE HAZARD
Misuse can cause death or serious injury.
• Do not exceed the maximum working pressure or temperature rating of the lowest rated system
component. Read Technical Data in all equipment manuals.
• Use fluids and solvents that are compatible with equipment wetted parts. Read Technical Data in all
equipment manuals. Read fluid and solvent manufacturer’s warnings. For complete information
about your material, request MSDS from distributor or retailer.
• Check equipment daily. Repair or replace worn or damaged parts immediately with genuine Graco
replacement parts only.
• Do not alter or modify equipment.
• Use equipment only for its intended purpose. Call your Graco distributor for information.
• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.
• Do not kink or overbend hoses or use hoses to pull equipment.
• Keep children and animals away from work area.
• Comply with all applicable safety regulations.
• Do not operate the equipment when fatigued or under the influence of drugs or alcohol.
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids
containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical
reaction and equipment rupture, and result in death, serious injury, and property damage.
TOXIC FLUID OR FUMES HAZARD
Toxic fluids or fumes can cause serious injury or death if splashed in the eyes or on skin, inhaled, or
swallowed.
• Read MSDS’s to know the specific hazards of the fluids you are using.
• Store hazardous fluid in approved containers, and dispose of it according to applicable guidelines.
PERSONAL PROTECTIVE EQUIPMENT
You must wear appropriate protective equipment when operating, servicing, or when in the operating
area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic
fumes, burns, and hearing loss. This equipment includes but is not limited to:
• Protective eye wear
• Clothing and respirator as recommended by the fluid and solvent manufacturer
•Gloves
• Hearing protection

Mise en garde
4311988C
Mise en garde
Les mises en gardes suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise à la
terre, maintenance et réparation de ce matériel. D’autres mises en garde plus spécifiques figurent dans ce manuel
aux endroits concernés. Les symboles figurant dans ce manuel font référence à ces mises en garde générales.
Quand vous voyez l’un de ces symboles dans le manuel, reportez-vous à ces pages où ce risque spécifique est
décrit.
MISE EN GARDE
DANGERS D’INCENDIE ET D’EXPLOSION
Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser.
Pour prévenir un incendie ou une explosion:
• N’utiliser l’équipement que dans des locaux bien ventilés.
• Supprimer toutes les source de feu, telles que les veilleuses, cigarettes, lampes électriques porta-
tives et bâches plastique (risque de décharge d’électricité statique).
• Les pulvérisateurs produisent des étincelles. En cas d’utilisation de liquides inflammables dans
ou près du pulvérisateur ou encore pour rincer ou nettoyer, tenir le pulvérisateur à un minimum
de 20 pieds (6 m) des vapeurs explosives.
• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.
• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni actionner de commutateur
marche-arrêt ou de lumière en présence de vapeurs inflammables.
• Raccorder à la terre le matériel et les objets conducteurs du site. Voir les instructions de Mise
àlaterre.
• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique,
arrêter le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identi-
fié et résolu.
• La présence d’un extincteur est obligatoire dans la zone de travail.
DANGER DE DÉCHARGE ÉLECTRIQUE
Une mauvaise mise à la terre, un mauvais réglage ou une mauvaise utilisation du système peut provo-
quer une décharge électrique.
• Mettre hors tension et débrancher le câble d’alimentation avant de procéder à un entretien du
matériel.
• N’utiliser que des prises électriques reliées à la terre.
• N’utiliser que des rallonges à 3 conducteurs.
• S’assurer que les fiches de terre du pulvérisateur et des rallonges sont intactes.
• Ne pas exposer à la pluie. Entreposer à l’intérieur.
DANGERS D’INJECTIONS
Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant
défectueux risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il
s’agit en fait d’une blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement un
médecin en vue d’une intervention chirurgicale.
• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.
• Ne pas mettre la main devant la buse de pulvérisation.
• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.
• Ne pas pulvériser sans garde-buse ni sous-garde.
• Verrouiller la gâchette à chaque arrêt de la pulvérisation.
• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et
avant le nettoyage, la vérification ou l’entretien du matériel.

Mise en garde
311988C 5
MISE EN GARDE
DANGER EN CAS DE MAUVAISE UTILISATION DE L’ÉQUIPEMENT
Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles.
• Ne pas dépasser la pression ou température de service maximum spécifiée de l’élément le plus
faible du système. Voir les Caractéristiques techniques de tous les manuels de l’appareil.
• Utiliser des produits et solvants compatibles avec les pièces en contact avec le produit. Voir les
Caractéristiques techniques de tous les manuels d’équipement. Pour plus d’informations sur votre
produit, demandez la fiche de sécurité produits à votre distributeur ou revendeur.
• Vérifier l’équipement tous les jours. Réparer ou remplacer immédiatement les pièces usées ou
endommagées par des pièces de rechange d’origine Graco.
• Ne pas modifier cet équipement.
• N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez
votre distributeur Graco.
• Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces
en mouvement et des surfaces chaudes.
• Ne pas plier ni trop cintrer les flexibles ni les utiliser pour tirer l’appareil.
• Se conformer à toutes les règles de sécurité applicables.
• Tenir les enfants et animaux à l’écart du site de travail.
• Ne pas utiliser l’appareil si l’on est fatigué ou sous l’influence de drogue ou d’alcool.
RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION
N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures halogénés,
ni produits renfermant de tels solvants dans un appareil sous pression en aluminium. L’utilisation de ces
produit peut déclencher une violente réaction chimique et une casse du matériel et provoquer ainsi de
graves dommages corporels et matériels pouvant entraîner la mort.
DANGERS PRESENTES PAR LES PRODUITS OU VAPEURS TOXIQUES
Les produits ou vapeurs toxiques peuvent causer de graves blessures et entraîner la mort en cas de
projection dans les yeux ou sur la peau, en cas d’inhalation ou d’ingestion.
• Lire la fiche de sécurité produit (MSDS) pour prendre connaissance des risques spécifiques aux
produits utilisés.
• Stocker les produits dangereux dans des récipients homologués et les éliminer conformément
à la réglementation en vigueur.
EQUIPEMENT DE PROTECTION DU PERSONNEL
Il est impératif que le personnel porte un équipement de protection approprié quand il travaille ou se
trouve dans la zone de fonctionnement de l’installation pour éviter des blessures graves telles que des
lésions oculaires, inhalation de fumées toxiques, brûlures et perte de l’ouïe notamment. Cet équipement
comprend ce qui suit, la liste n’étant pas exhaustive:
• Lunettes de sécurité
• Le port de vêtements de sécurité et d’un respirateur est conseillé par le fabricant de produit
et de solvant
•Gants
• Casque anti-bruit

Advertencias
6311988C
Advertencias
A continuación se ofrecen advertencias en general relacionadas con la seguridad de la puesta en marcha, utilización,
conexión a tierra, mantenimiento y reparación de este equipo. Además, puede encontrar advertencias adicionales a
lo largo de este manual siempre que sea pertinente. Los símbolos que aparecen en el texto del manual se refieren a
estas advertencias generales. Cuando vea estos símbolos en el manual, consulte estas páginas para obtener una
descripción del riesgo específico.
ADVERTENCIAS
PELIGRO DE INCENDIOS Y EXPLOSIONES
Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden
incendiarse o explotar. Para evitar un incendio o explosión:
• Utilice el equipo únicamente en áreas bien ventiladas.
• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, las linternas eléctricas
y las cubiertas de plástico (arcos estáticos potenciales).
• El pulverizador genera chispas. Cuando utilice líquidos inflamables cerca de, o en el pulverizador,
o cuando lo lave o limpie, mantenga el pulverizador al menos a 6 m (20 pies) de distancia de los
vapores explosivos.
• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.
• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de
pulverización.
• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones
de Conexión a tierra.
• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar
inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.
• Guarde un extintor de incendios en la zona de trabajo.
PELIGRO DE DESCARGA ELÉCTRICA
Una conexión a tierra, montaje o utilización incorrectos del sistema puede causar descargas eléctricas.
• Apague y desconecte la alimentación eléctrica antes de desconectar el equipo.
• Utilice únicamente tomas eléctricas conectadas a tierra.
• Utilice únicamente cables de extensión de 3 hilos.
• Compruebe que los terminales de conexión a tierra del pulverizador y de los cables de extensión
están intactas.
• Proteja de la lluvia. Guárdelo en un recinto cerrado.
PELIGRO DE INYECCIÓN A TRAVÉS DE LA PIEL
El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán
en la piel. La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una
herida grave que puede conducir a la amputación. Consiga inmediatamente tratamiento quirúrgico.
• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.
• No coloque la mano sobre la boquilla de pulverización.
• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.
• No pulverice sin el portaboquillas y el seguro del gatillo.
• Enganche el seguro del gatillo cuando no esté pulverizando.
• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de
limpiar, revisar o reparar el equipo.

Advertencias
311988C 7
ADVERTENCIAS
PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO
El uso incorrecto puede causar la muerte o heridas graves.
• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal
del sistema. Consulte la sección Características técnicas de todos los manuales del equipo.
• Utilice líquidos y disolventes compatibles con las piezas húmedas del equipo. Consulte las Carac-
terísticas técnicas en todos los manuales que acompañan al equipo. Para obtener información
completa sobre su material, pida la MSDS al distribuidor o al minorista.
• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o deterioradas
únicamente con piezas de repuesto genuinas de Graco.
• No altere ni modifique el equipo.
• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase
en contacto con su distribuidor Graco.
• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles
y superficies calientes.
• No retuerza ni doble las mangueras, ni las utilice para arrastrar el equipo.
• Respete todas las normas relativas a la seguridad.
• Mantenga a los niños y a los animales lejos de la zona de trabajo.
• No utilice el equipo si está cansado o bajo los efectos de medicamentos o del alcohol.
PELIGRO DE PIEZAS DE ALUMINIO A PRESIÓN
No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados
o productos que contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias
podrían provocar peligrosas reacciones químicas y ruptura del equipo, y causar la muerte, lesiones
graves y daños materiales.
PELIGRO DE VAPORES O LÍQUIDOS TÓXICOS
Los líquidos o los vapores tóxicos pueden provocar serios daños o incluso la muerte si entran en
contacto con los ojos o la piel, se inhalan o se ingieren.
• Lea la Hoja de datos de seguridad del material (MSDS) para conocer los peligros específicos
de los líquidos que esté utilizando.
• Guarde los fluidos peligrosos en un envase adecuado que haya sido aprobado. Proceda a su
evacuación siguiendo las directrices pertinentes.
EQUIPO DE PROTECCIÓN PERSONAL
Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento
del equipo, con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones
oculares, la inhalación de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero
no está limitado a:
• Gafas de protección
• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente
• Guantes
• Protección auditiva

Component Identification / Identification des composants / Identificación de los componentes
8311988C
Component Identification / Identification des composants / Identificación de los componentes
T
J
H
E
A
B
G
F
DK
M
N
S
PR
U
ti9033a
ti9034a
V
W
X
English Français Español
APressure Control Régulation
de pression Control de la presión
BON/OFF switch Bouton MARCHE/ARRÊT Interruptor de encendido/apagado
DPower Cord Cordon électrique Cable de alimentación
EFluid Outlet Sortie produit Salida de fluido
FPrime Valve Vanne d’amorçage Válvula de cebado
GKick Stand (210ES Series A) Support de coup-de-pied (210 ES Serie A) Soporte del retroceso (210 ES Serie A)
HPump Pompe Bomba
JSuction Tube Tube d’aspiration Tubo de aspiración
KDrain Hose Flexible de vidange Manguera de drenaje
MFluid Hose Flexible produit Manguera de fluido
NGun Pistolet Pistola
PTip Buse Boquilla
RGuard Garde Portaboquillas
STrigger Safety Lock Verrou de sécurité de la gâchette Cierre de seguridad del gatillo
TSerial Number ID Label
Étiquette d’identification avec numéro de série Etiqueta de identificación del número de serie
UFilter Cap Capot du filtre Tapa del filtro
VPail Hook Systeme d’accrochage du seau Colgador para el bidón
WPower Flush Adapter Raccord de rinçage forcé Acoplamiento de la lavado eléctrico
XShutoff Valve la robinet d'arrete La válvula de cierre

Pressure Relief Procedure / Procédure de décompression / Procedimiento de descompresión
311988C 9
Pressure Relief Procedure /
Procédure de décompression /
Procedimiento de descompresión
English Français Español
Follow this Pressure Relief Procedure whenever you
stop spraying and before cleaning, checking, servic-
ing, or transporting equipment.
Observer cette Procédure de décompression, à
chaque arrêt de la pulvérisation et avant tout nettoy-
age, contrôle, entretien ou manutention du matériel.
Siga el Procedimiento de descompresión, cuando
deje de pulverizar y antes de limpiar, revisar, reparar
o transportar el equipo.
English
1 Turn pressure control to lowest
pressure. 2 Hold gun against side of grounded metal flushing pail. Trigger gun to
relieve pressure.
3 Turn prime valve down.
If you suspect spray tip or hose is clogged
or pressure is not fully relieved, VERY
SLOWLY loosen tip guard retaining nut or
hose end coupling to relieve pressure.
Then loosen completely.
4 Turn power switch OFF, if unit is
being shut down or will be left unat-
tended.
Français
1 Régler la régulation de pression
au niveau le plus bas. 2 Appuyer le pistolet contre la paroi d’un seau de rinçage métallique mis
à la terre. Actionner le pistolet pour
relâcher la pression.
3 Tourner la vanne d’amorçage vers le bas.
Si vous pensez que la buse de pulvérisation
ou le flexible est bouché ou que la pression
n’a pas été complètement relâchée après les
opérations ci-dessus, desserrer TRÈS
LENTEMENT l’écrou de fixation du garde-
buse ou le raccord du flexible pour relâcher
la pression, puis desserrer complètement.
4 Mettre le commutateur M/A sur
ARRÊT pour arrêter l’appareil ou
si on le laisse sans surveillance.
Español
1 Ajuste el dispositivo de control
de presión al valor más bajo. 2 Mantenga la pistola contra el lateral de una lata metálica de lavado
conectada a tierra. Dispare la pis-
tola para aliviar la presión.
3 Gire la válvula de cebado hacia abajo.
Si se sospecha que la boquilla de pulver-
ización o la manguera están obstruidas, o
que no se ha liberado completamente la
presión, afloje MUY LENTAMENTE la
tuerca de retención del portaboquillas o el
acoplamiento del extremo de la manguera
para liberar la presión. Después afloje com-
pletamente.
4 Apague el interruptor de potencia,
si desea apagar la unidad o la va
a dejar desatendida.
ti8324a ti9035a
ti8326a
ti5316b
ON
OFF

Grounding / Mise à la terre / Conexión a tierra
10 311988C
Grounding / Mise à la terre / Conexión a tierra
English Français Español
The sprayer must be grounded. Grounding
reduces the risk of static and electric shock
by providing an escape wire for the electrical
current due to static build up or in the event of
a short circuit.
Ce pulvérisateur doit être raccordé à la terre.
La mise à la terre réduit les risques
d’électricité statique et de décharge électrique
grâce à un fil permettant au courant
de s’échapper en cas d’accumulation d’élec-
tricité statique ou de court-circuit.
Este pulverizador debe estar conectado a tier-
ra. La conexión a tierra reduce el riesgo de
descargas eléctricas y estáticas al proporcio-
nar un cable por donde puede escapar la cor-
riente eléctrica debida a la acumulación
estática o en caso de que haya un cortocircu-
ito.
English
• The sprayer cord includes a grounding wire with an appropriate grounding
contact. • The plug must be plugged into an outlet that is properly installed and
grounded in accordance with all
local codes and ordinances.
• Do not modify plug! If it will not fit
in outlet, have grounded outlet
installed by a qualified electri-
cian. Do not use an adapter.
Français
• Le cordon d’alimentation possède un fil de terre relié à un contact de mise à
la terre approprié. • Cette fiche doit être enfichée dans une prise montée et reliée à la terre
conformément à la réglementation
locale.
• Ne pas modifier le connecteur!
S’il ne rentre pas dans la prise,
faire installer une prise avec
mise à la terre par un électricien
qualifié. Ne pas utiliser d’adapta-
teur.
Español
• El cable del pulverizador incluye un hilo de conexión a tierra con el contacto
de conexión a tierra adecuado. • La clavija debe estar enchufada en una toma correctamente instalada
y conectada a tierra de acuerdo
con los códigos y decretos locales.
• ¡No modifique la clavija suminis-
trada! Si no encaja en la toma
eléctrica, pida a un electricista
cualificado que instale una toma
de corriente conectada a tierra.
No utilice un adaptador.
TIA
ti4297a

Grounding / Mise à la terre / Conexión a tierra
311988C 11
English Power Requirements Extension Cords
• 120V units require
100 - 120 Vac, 60 Hz, 11A, 1
phase.
• Use an extension cord with an
undamaged ground contact.
• If an extension cord is necessary,
use a 3-wire, 12 AWG (2.5 mm2)
minimum.
Français Spécification électrique Rallonges
• Les appareils de 120V
fonctionnent en 100 - 120 Vca,
60 Hz, 11A, 1 phase.
• Utiliser un cordon d’alimentation
électrique muni d’un contact de
mise à la terre en bon état.
• Si une rallonge est nécessaire,
utiliser un fil à 3 conducteurs, de
12 AWG (2,5 mm2) minimum.
Español Requisitos eléctricos Cables de extensión
• 120V requieren 100 - 120 Vca,
60 Hz, 11A, monofásico.
• Utilice un cable de extensión con
un contacto en buen estado.
• Si fuera necesario utilizar un
cable de extensión, utilice un
cable de 3 hilos, 12 AWG
(2,5 mm2) como mínimo.
120 volt plug
ground

Grounding / Mise à la terre / Conexión a tierra
12 311988C

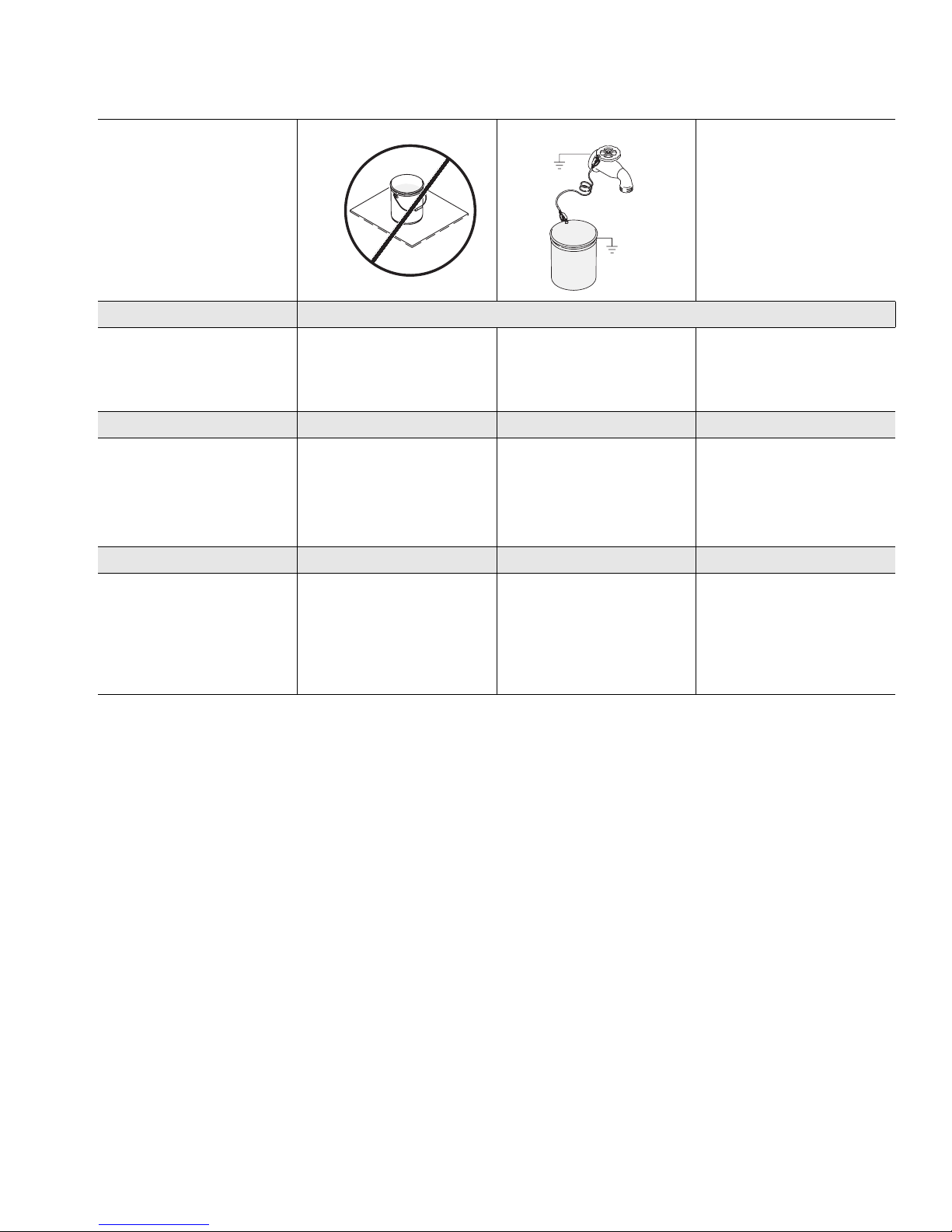

English Pails
•Solvent and oil/based fluids:
follow local code. Use only con-
ductive metal pails, placed on
a grounded surface such as
concrete.
• Do not place pail on a nonconduc-
tive surface such as paper or card-
board which interrupts grounding
continuity.
•Grounding a metal pail: connect a
ground wire to the pail by clamping
one end to pail and other end to a
true earth ground such as a metal
water pipe.
•To maintain grounding con-
tinuity when flushing or
relieving pressure: hold metal
part of spray gun firmly to side
of a grounded metal pail. Then
trigger gun.
Français Seaux
•Solvants et fluides à l’huile/à
l’eau: Respecter la réglementation
locale. N’utiliser que des seaux
métalliques conducteurs placés
sur une surface reliée à la terre,
sur du béton par exemple.
• Ne pas poser le seau sur une sur-
face non conductrice telle que du
papier ou du carton car cela aurait
pour effet d’interrompre la continu-
ité de la mise à la terre.
•Mise à la terre du seau métal-
lique: brancher un fil de terre sur le
seau en pinçant une extrémité sur
le seau et l’autre sur une véritable
terre, comme une conduite d’eau
en métal par exemple.
•Pour maintenir la continuité de
la mise à la terre pendant le
rinçage ou la décompression:
appuyer une partie métallique du
pistolet contre le côté d’un seau
métallique relié à la terre, puis
appuyer sur la gâchette du
pistolet.
Español Bidones
•Disolvente y fluidos a base de
aceite: de acuerdo con las normas
locales. Utilice sólo latas metálicas
conductoras, colocadas sobre una
superficie de tipo cemento.
• No coloque el bidón sobre una
superficie no conductora, como
papel o cartón, que pueda
interrumpir la continuidad de
la conexión a tierra.
•Conexión a tierra del bidón
metálico: conecte un cable de
conexión a tierra al bidón sujetando
un extremo al bidón y el otro
extremo a una tierra verdadera,
por ej. una tubería de agua del
metal.
•Para mantener la continuidad
de la puesta a tierra durante la
limpieza o la liberación de la
presión: sujete firmemente una
pieza metálica de la pistola de
pulverización contra el borde de
una lata metálica con conexión
a tierra. Después dispare la
pistola.
ti5850a ti5851a
ti9035a

Setup / Installation / Configuración
311988C 13
Setup / Installation / Configuración
English
1 Connect Graco airless hose
to sprayer.
Tighten securely.
2 Connect other end of hose
to gun.
3 Tighten securely. 4 Remove tip guard.
Français
1 Brancher un flexible Graco
type airless sur le pulvérisa-
teur.
Bien serrer.
2 Brancher l’autre extrémité
du flexible sur le pistolet.
3 Bien serrer. 4 Retirer le garde-buse.
Español
1 Conecte la manguera sin
aire Graco al pulverizador.
Apriete firmemente.
2 Conecte el otro extremo
de la manguera a la pistola.
3 Apriete firmemente. 4 Retire el portaboquillas.
ti9036a ti9037a ti9038a ti9039a

Setup / Installation / Configuración
14 311988C
English
5 Check inlet strainer for clogs
and debris.
6 Fill throat packing nut with
TSL to prevent premature
packing wear.
Do this each time you spray.
7 Turn power OFF. 8 Plug power supply cord
into a properly grounded
electrical outlet.
Français
5 Vérifier si la crépine d’entrée
est bouchée ou contient des
impuretés.
6 Remplir l’écrou du presse-
étoupe de liquide TSL
pour empêcher une usure
prématurée.
Le faire à chaque pulvérisa-
tion.
7 COUPER l’alimentation
électrique.
8 Brancher le cordon d’ali-
mentation sur une prise
électrique correctement
raccordée à la terre.
Español
5 Revise el elemento filtrante
de entrada en busca de
obstrucciones o suciedad.
6 Llene la tuerca prensaesto-
pas del cuello con TSL
para evitar el desgaste
prematuro de las empa-
quetaduras.
Haga esto cada vez que uti-
lice el pulverizador.
7 Apague el suministro
de energía.
8 Enchufe el cable de alimen-
tación eléctrica a una toma
eléctrica con conexión
a tierra.
ti5301a ti9040a
ti5316b
ON
OFF
TIA

Setup / Installation / Configuración
311988C 15
English
9 Turn prime valve down. 10 Place siphon tube set in grounded metal pail partially filled with flushing fluid. See Grounding,
page 10. Do steps 1- 6 of Startup, page 16, to flush out storage oil shipped in sprayer. Use water to
flush water-based paint or mineral spirits to flush oil-based paint and storage oil.
Français
9 Tourner la vanne d’amor-
çage vers le bas.
10 Plonger le tuyau d’aspiration dans un seau métallique mis à la terre rempli partiellement de fluide de
rinçage. Voir Mise à la terre, page 10. Effectuer les opérations 1- 6 du Démarrage, page 16, pour
purger l’huile de stockage contenue dans le pulvérisateur. Utiliser de l’eau pour purger les peintures
à l’eau et du white spirit pour les peintures à l’huile et l’huile de stockage.
Español
9 Gire la válvula de cebado
hacia abajo.
10 Coloque el conjunto de tubos de aspiración en un recipiente metálico conectado a tierra y parcial-
mente lleno con líquido de lavado. Vea Conexión a tierra, página 10. Realice los pasos 1- 6 de la
Puesta en marcha, página 16, para eliminar el aceite de almacenamiento que se envía con el pulveri-
zador. Utilice agua para eliminar las pinturas acuosas y alcoholes minerales para las pinturas a base
de aceite y el aceite de almacenamiento.
ti8326a
ti9041a
Flush

Startup / Démarrage / Puesta en marcha
16 311988C
Startup / Démarrage / Puesta en marcha
English
1 Turn pressure control to
lowest pressure.
2 Turn power ON. 3 Increase pressure 1/4 turn
to start motor. Allow fluid
to circulate through drain
tube for 15 seconds.
4 Turn prime valve horizon-
tal.Take spray gun trigger
safety OFF.
Français
1 Régler la régulation de pres-
sion au niveau le plus bas.
2 Mettre en MARCHE. 3 Augmenter la pression de
1/4 de tour pour démarrer le
moteur. Faire circuler le
produit pendant 15 sec-
ondes dans le tuyau de
vidange.
4 Mettre la vanne d’amorçage
en position horizontale.
DEVERROUILLER la
gâchette du pistolet.
Español
1 Ajuste el dispositivo de con-
trol de presión al valor más
bajo.
2Encienda la fuente de
alimentación.
3 Aumente la presión 1/4 de
vuelta para poner en marcha
el motor. Deje que el
fluido circule por el tubo de
drenaje durante 15 segun-
dos.
4 Coloque la válvula de
cebado en posición horizon-
tal. Suelte el seguro del
gatillo de la pistola de pulve-
rización.
ti8324a
ON
OFF
ti5303b 1/4 turn
ti8325a
ti8327a

Startup / Démarrage / Puesta en marcha
311988C 17
English
5 Hold gun against grounded
metal flushing pail. Trigger
gun and flush 1 minute.
6 Inspect for leaks. Do not stop
leaks with hand or a rag! If
leaks occur, perform Pres-
sure Relief, page 9. Tighten
fittings.
7 Place siphon tube in paint
pail.
8 Trigger gun again into
flushing pail until paint
appears.
Français
5 Appuyer le pistolet contre un
seau de rinçage métallique
mis à la terre. Actionner le
pistolet et rincer pendant
1minute.
6 Contrôler l’étanchéité. Ne
pas arrêter une fuite avec la
main ou un chiffon! En cas de
fuite, effectuer une Décom-
pression, page 9. Resserrer
les raccords.
7 Mettre le tuyau de succion
dans un seau de peinture.
8 Actionner le pistolet en le
tenant dans un seau de rin-
çage jusqu’à ce que la pein-
ture s’écoule.
Español
5 Mantenga la pistola contra un
recipiente metálico de lavado
conectado a tierra. Dispare la
pistola y lave durante
1minuto.
6 Inspeccione los racores en
busca de fugas. ¡No detenga
las fugas con la mano o con
un trapo! Si hubiera fugas,
lleve a cabo el Procedi-
miento de descompresión,
página 9. Apriete los racores.
7 Coloque el tubo de aspi-
ración en la lata de pintura.
8 Vuelva a dispara la pistola en
el recipiente de lavado hasta
que salga pintura.
Flush
ti9035a
Paint
ti9042a
Flush
ti9043a

Startup / Démarrage / Puesta en marcha
18 311988C
English
9 Move gun to paint pail and
trigger for 20 seconds. Set
gun safety ON.
10 Screw tip assembly onto
gun. Tighten. For gun
assembly instructions, see
gun manual, 311979.
Français
9 Déplacer le pistolet vers
le seau de peinture et
presser la gâchette pendant
20 secondes. VER-
ROUILLER le pistolet.
10 Visser la buse sur le pistolet.
Serrer. Pour les instructions
de montage du pistolet, voir
le manuel du pistolet,
311995.
Español
9 Mueva la pistola al bidón de
pintura y dispárela durante
20 segundos. Enganche el
seguro del gatillo.
10 Enrosque el conjunto de la
boquilla en la pistola y aprié-
tela. Para obtener las
instrucciones de montaje de
la pistola, vea el manual de
la pistola 311980.
ti9044a ti9045a

Startup / Démarrage / Puesta en marcha
311988C 19
Spray Test Pattern / Faire un essai de pulvérisation / Pulverice la plantilla de prueba
English
1 Spray test pattern. Adjust
pressure to eliminate heavy
edges.
2 Use smaller tip size if pres-
sure adjustment cannot elimi-
nate heavy edges.
3 Hold gun perpendicular,
10-12 in. from surface. Spray
back and forth; overlap by
50%.
4 Move gun before triggering.
Release before stopping. For
additional spraying information,
see gun manual 311979.
Français
1 Faire un essai de pulvérisa-
tion. Ajuster la pression pour
supprimer les bords trop
chargés.
2 Prendre une buse de plus
petit diamètre si le réglage
de pression ne parvient pas
à supprimer les bords trop
chargés.
3 Tenir le pistolet perpendicu-
lairement à la surface à pein-
dre, à 10-12 in. Faire des
mouvements de va-et-vient.
Chevaucher de 50 %.
4 Déplacez le pistolet avant le
déclenchement. Relâcher la
gâchette avant d’arrêter. Pour
plus d’informations sur l’appli-
cation, voir le manuel du pisto-
let 311995.
Español
1 Pulverice la plantilla de
prueba. Ajuste la presión
para suprimir los extremos
densos.
2 Si no logra hacerlo, utilice
una boquilla más pequeña.
3 Mantenga la pistola en
posición perpendicular, a
10-12 pulg. de la superficie.
Pulverice hacia adelante y
hacia atrás. Superponga las
pasadas en un 50%.
4 Mueva la pistola antes de
accionar. Para obtener infor-
mación adicional, vea el man-
ual de la pistola 311980.
Heavy
Edges
ti2757a ti2758a

Startup / Démarrage / Puesta en marcha
20 311988C
Clearing Clogs / Débouchage / Eliminación de las obstrucciones
English
1 Release trigger, put safety ON. Rotate Spray Tip. Take safety OFF.
Trigger gun to clear clog.
2 Put safety ON. Return Spray Tip to original position. Take safety
OFF and continue spraying.
Français
1 Relâcher la gâchette, la VERROUILLER. Faire pivoter la buse.
DEVERROUILLER la gâchette. Actionner le pistolet pour
déboucher la buse.
2 VERROUILLER la gâchette. Remettre la buse en position initiale.
DEVERROUILLER la gâchette et poursuivre la pulvérisation.
Español
1 Suelte el gatillo, y enganche el seguro. Gire la boquilla de pulve-
rización. Suelte el seguro. Dispare la pistola para despejar la
obstrucción.
2 Enganche el seguro del gatillo. Vuelva a colocar la boquilla de
pulverización en su posición original. Suelte el seguro del gatillo
y siga pulverizando.
ti9046a ti9048a ti9047a
titi9049a ti9046a ti9047a
