Graff Ametis G-8750 Series User manual

1
Dear Customer Estimado Cliente
Thank you for selecting our product. We are confident we can fully satisfy Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
your expectations by offering you a wide range of technologically advanced satisfacer completamente sus expectativas ofreciéndole una amplia variedad
products which directly result from our many years of experience in faucet de productos tecnológicamente avanzados que resultan directamente de
and fitting production. muchos años de experiencia en grifos y su producción apropiada.
ENGLISH
~
ESPANOL
Model
Modelo
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals.
ATTENTION! ATENCIÓN! Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
1
IOG 2838.20
AMETIS G-8750-**
21-5/8”
(549mm)
3-1/16”
(77mm)
2-3/16”
(55mm)
Ø
16-15/16”
(431mm)
13-1/8”
(333mm)
3-7/8”
(99mm)
21”
(553mm)
46-3/8”
(1178mm)
68-1/2”
(1740mm)
5-1/16”
(129mm)
3-7/8”
(99mm)
Rev. 5 April 2019

AMETIS G-8750
2
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
2
IOG 2838.20
an adjustable wrench,
teflon tape,
screwdriver, llave ajustable,
cinta de teflón,
destornillador,
silicon or other sealant.
silicone o altro tipo di guarnizione.
Two people are recommended for install.
Se recomienda realizar el montaje entre dos personas
2
9
1
3
6
5
7
8
10
11
12
15
16
18
19
17
14
21
13
4
The power supply must be installed by licensed electrician.
Power supply must be disconnected before installing electrical
cable.
Warning:
Advertencia
La instalación electrica debe ser realizada por un técnico
especializado.
La instalación eléctrica alimentación debe ser desconectados
antes de instalar el cables.
Rev. 5 April 2019

3
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
4
IOG 2838.20
21
20
24
25
22
23
27
26
21
3
20 20
ENGLISH
~
ESPANOL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
26
21
22
23
24
25
26
27 27
COMPLETE SHOWERHEAD
LEFT LEG
RIGHT LEG
SHOWER FRAME
VALVE BODY ASSEMBLY
HANDSHOWER
WALL-BRACKET HOLDER
SHOWER HOSE
SCREW M4X50
LED CONTROLLER
O-RING
NUT
ADAPTER CABLE
COMPLETE CONTROL PANEL PLATE
CUT-OFF VALVE LEVER
VALVE HANDLE
THERMOSTATIC VALVE HANDLE
BOLT
CAP
LED PANEL
ELECTRICAL EXTENSION
CERAMIC HEAD
THERMOSTATIC VALVE
BOLT M4X50
EXTENSION
BOLT M6X10
PLUG
DUCHA EFECTO LLUVIA COMPLETA
PIE IZQUIERDO
PIE DERECHO
BASTIDOR DE DUCHA
VÁLVULA TERMOSTÁTICA CON COLECTOR
CABEZAL DE DUCHA
MANGO
MANGUERA DE DUCHA
TORNILLO M4X50
CONTROLADOR DE LED
JUNTA TÓRICA
TUERCA
CABLE DE ADAPTADORA
PLACA COMPLETA DEL PANEL DE CONTROL
PALANCA DE LA VÁLVULA DE RETENCIÓN
PALANCA DE VÁLVULA
PALANCA DE LA VÁLVULA TERMOSTÁTICA
TORNILLO
TAPÓN
PANEL LED
EXTENSIÓN ELÉCTRICA
CABEZAL CERÁMICO
VÁLVULA TERMOSTÁTICA
TORNILLO M4X50
EXTENSIÓN
TORNILLO M6x10
TAPÓN
Rev. 5 April 2019

4
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
IOG 2838.20
~
ESPANOL
ENGLISH
1
SHOWER COLUMN INSTALLATION  MONTAJE DE LA COLUMNA DE LA DUCHA
Hold shower column near rough and connect cable (fig. 5).
Align valve body assembly (5) water inlets with water supply
nipples from rough (fig 5.C). Align mounting frame (4) tabs with
slots on rough box (fig 5.B).
Mount shower column onto rough by inserting the water supply
nipples into the water inlets (C), and inserting the mounting frame
tabs into the slots on rough box (B). The shower column
should be resting on the bracket (D) (fig. 5). If necessary use
screws to adjust the shower column position (fig. 5.A). The shower
column should adjoin the wall maintaining proper alignment.
Remove finish caps and turn screwdriver stops counter-clockwise to
open the hot and cold water supply to the shower column. Test
shower for operation and check for leaks, reinsert finish caps.
1.
2.
3.
4.
5.
5.A 5.B
Sitúe la columna cerca del elemento empotrado y conecte la
extensión con cable que conduce a la adaptadora (fig.5).
Ponga con cuidado las válvulas termostáticas junto con el colector
(5) en los racores del elemento empotrado (fig. 5.C).
Ponga el enganche del bastidor de montaje (4) en los respectivos
orificios de las chapas de montaje del elemento empotrado (fig.
5.B). Cuando sea necesario use los tornillos para ajustar la posición
de la columna de la ducha (fig. 5.A). La columna deberá
ajustarse a la pared manteniendo el plomo.
Quite los dos tapones y, luego, desbloquee la admisión de agua por
medio de abrir las dos válvulas de retorno. Compruebe la presión de
la columna de la ducha y la estanqueidad del todo y, luego,
ponga ambos tapones.
1.
2.
3.
4.
5.
Tighten bolts from rough bracket into bottom of the shower column
to secure shower (fig. 5.D).
Toda la columna deberá apoyarse en la chapa protectora al
apretarla con dos tornillos (fig. 5.D).
Rev. 5 April 2019

5
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
5.C
IOG 2838.20
5.D
5.B
5.C
3
5.A
5.E
5.D 5.E
5
Rev. 5 April 2019

6
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
6
IOG 2838.20
~
ESPANOL
ENGLISH
2
REPLACING THE CERAMIC CARTIGE
 REEMPLAZO DEL CABEZAL CERÁMICO
Disassemble the shower column by reversing the assembly
procedure. Do not forget to close the check valves in
dvance.
Loosen all levers by removing caps (19) and removing bolts with
an Allen wrench (18).
Disconnect hoses routed from valves to individual water receivers,
i.e. shower, cascade, shower nozzles and manual spray shower.
Remove valve body assembly (5) from the shower frame (4) by
loosening 6 screws (9).
Use a flat wrench to loosen the bolt (24) on the head to be replaced
and remove the extension (25). Loosen the head using a
17 mm (0,6”) wrench.
In order to replace a thermostatic valve (23), loosen the bolt (24),
remove the extension (25) and loosen the bolt (26) located on the
right side of the valve.
Assemble the unit by reversing the disassembly procedure.
1.
2.
3.
4.
5.
6.
7.
56
710
8
12
4
2
1
3
11
9

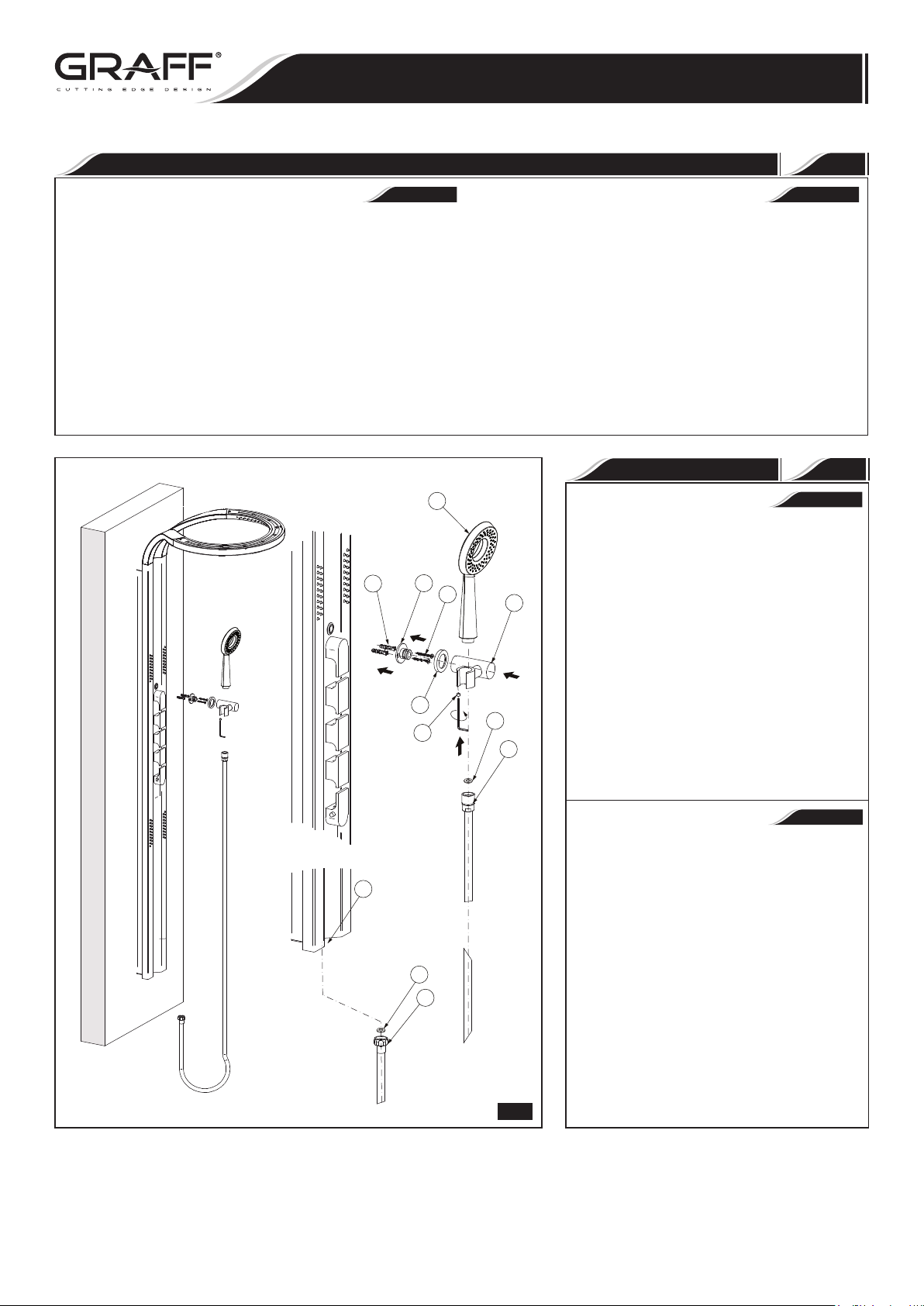

Fix the holder (6) to the wall with pins (5) and
bolts (7). Slide the rosette (8) with the bracket
(10) onto the holder (6). Set it in a correct
position and tighten the fixing bolt (12)
from the bottom using an Allen wrench.
Screw the shower hose nut (3) onto the shower
column threaded connector pipe (1) [do not
forget to fix the flat gasket (2)]. Screw the
second hose nut (11) onto the shower head
connector pipe (9) [do not forget to fix
the flat gasket (4)].
Place the shower head (9) in the bracket (10).
1.
2.
3.
ENGLISH
3
INSTALLATION OF THE HANDHELD
SHOWER AND WALL-BRACKET
~
ESPANOL
Desmonte la columna de la ducha siguiendo el orden inverso de su
montaje. Recuerde de cerrar antes las válvulas de retención.
Destornille todas las palancas al quitar los tapones (19) y al
destornillar con llave Allén los tornillos (18).
Desconecte las mangueras que conducen desde las válvulas hasta
los respectivos receptores de agua, es decir, la ducha, la cascada y
las toberas de la ducha y el cabezal.
Destornille las válvulas termostáticas junto con el colector (5) del
bastidor de la ducha (4) al destornillar los seis tornillos (9).
Con la llave de boca abierta destornille el tornillo (24) en el cabezal
que quiera sustituir y, luego, quite la extensión (25).
Destornille el cabezal con la llave de 17 mm (0,6”).
En caso de reemplazo de la válvula termostática (23) destornille el
tornillo (24), quite la extensión (25) y, luego, destornille el
tornillo (26) que se encuentra a la derecha de la válvula.
El montaje del todo deberá realizarse en orden inverso.
1.
2.
3.
4.
5.
6.
7.
Instale el mango en la pared (6) por medio de
estacas (5) y tornillos (7). Ponga el rosetón (8)
junto con el mango (10) en el mango (6). Fíjelo
en la posición adecuada y por debajo atornille el
tornillo fijador (12) por medio de la
llave Allén.
En el racor roscado de la columna de ducha (1)
atornille la tuerca de la manguera de la ducha
(3) y recuerde de poner la junta llana (2), la
segunda tuerca de la manguera – tuerca cónica
(11) – atornille en el racor del cabezal de la
ducha (9) y recuerde de poner la junta
llana (4).
Sitúe el cabezal de la ducha (9) en el mango
(10).
1.
2.
3.
MONTAJE DEL SET DE LA DUCHA
CON MANGO
Rev. 5 April 2019

7
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
7
IOG 2838.20
LED controller
Controlador
de LED
Shower
Ducha
Cascade
Cascada
Body sprays
Tobera lateral
Hand Shower
Ducha manual
Termostatic Valve
Válvula termostática
SHOWER COLUMN
In order to adjust the water stream and temperature, use the knobs shown in
figure 7. The adjustment range is 0° - 90°. By turning the “thermostatic valve”
knob to the extreme right position, the cold water stream (approx. 18°C) is set.
By turning the knob anti-clockwise, the flow of hot water to the thermostatic
insert is increased, which provides a mixed water stream of set temperature on
the outlet. The water temperature adjustment handle is equipped with an
“anti-scalding lock” whose factory setting is 38°C. In order to obtain a higher
water temperature, press the button to release the lock and turn the knob to the
left to increase the temperature as required. After turning the knob back to the
right (38°C setpoint), the anti-scalding lock will be activated automatically.
LED LIGHTS
In order to activate LED illumination, press the button located on the control panel
plate in front of the shower column (fig. 7). In order to change the illumination
color, press the button once (each time the button is pressed, the illumination
color changes). In order to set the automatic continuous color change, press and
hold the button for approx. 2 seconds. In order to deactivate this function, press
the button rapidly once. Press and hold the button for approx. 3-4 seconds
to turn off the LED lights.
ENGLISH
4
~
ESPANOL
OPERATION

DESCRIPCIÓN DE FUNCIONAMIENTO
COLUMNA DE DUCHA
Para ajustar el chorro y la temperatura de agua sirven las perillas marcadas en la
figura 7. La regulación se realiza en el intervalo de situación 0° - 90°. Al situar la
perilla «válvula termostática» en la posición derecha extrema conseguiremos
agua fría que tiene temperatura de unos 18°C. Al mover la perilla en el sentido
contrario a las agujas del reloj aumentamos la admisión de agua caliente a la
inserción termostástica consiguiendo con lo mismo en la salida, el agua mezclada
con la temperatura deseada. El mango de regulación de temperatura está dotado
de así denominado dispositivo antiquemaduras, fijado por defecto en 38°C.
Cuando queremos conseguir agua de temperatura más alta, hay que apretar el
botón, aflojar con lo mismo el dispositivo antiquemaduras y al girar la perilla a la
izquierda aumentar la temperatura hasta la requerida. Al volver a girar la perilla a
la derecha - hasta la temperatura de 38°C - haremos que se
cierre automáticamente el dispositivo antiquemaduras.
LUZ LED
Para activar la luz LED hay que apretar el botón que se encuentra en la placa del
panel de control en la parte delantera de la columna de la ducha (Figura 7). Para
cambiar de color de la luz hay que apretar una vez el botón (después de cada
consiguiente apriete el color va a cambiar). Para conseguir el cambio continuo
automático de colores es necesario apretar y mantener el botón durante unos 2
segundos. Para parar el cambio automático de luces hay que apretar el botón una
vez (rápidamente). Al mantener el botón durante unos 3-4 segundos
desactivaremos la luz LED.
Rev. 5 April 2019

8
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
THERMOSTATIC SHOWER COLUMN
COLUMNA DE DUCHA TERMOSTÁTICA
IOG 2838.20
ENGLISH
~
ESPANOL
6
CARE AND MAINTENANCE  CUIDADO Y MANTENIMIENTO
ENGLISH
~
ESPANOL
WARRANTY  GARANTÍA
Warranty conditions and warranty registration card are outlined on a
separate sheet.
Las condiciones de la garantía y la tarjeta del registro de la garantía se
encuentran en una pagina separada.
All dimensions and drawings are for reference only. For details, please refer to actual products.
Todas las dimensiones y dibujos sirven únicamente de referencia. Para consultar detalles, ver los productos.
Your Graff faucet is designed and engineered in accordance with the
highest quality and performance standards. Be sure not to damage the
finish during installation. Care should be given to the cleaning of this
product. Although its finish is extremely durable, it can be damaged by
harsh abrasives or polish. Never use abrasive cleaners, acids,
solvents, etc. to clean any Graff product. To clean, simply wipe
gently with a damp cloth and blot dry with a soft towel.
Regularly wipe the lower part of the rainshower head thorough-
ly (with your palm or a soft cloth), once every 1-2 months, in
order to remove any dirt from the nozzles. Failing to do so may
result in damage to the casing of the rain shower head.
Su grifo de la Graff esta diseńado y dirigido acuerdo con los estándares
de funcionamiento y calidad más altos. Este seguro no dańar las
terminaciones del grifo durante la instalación. Cuide el producto
manteniendolo siempre limpio. Aunque su acabado es extremadamen-
te durable, puede ser dańado por los abrasivos o pulientes ásperos.
Nunca utilice limpiadores abrasivos, ácidos, solventes, el etc.
para limpiar cualquier producto de la Graff. Para limpiar,
simplemente use un pańo húmedo y seque con una toalla suave.
Periódicamente (1-2 veces al mes), limpie la parte inferior del
rociador de ducha (con la mano o con un paño suave) para
eliminar la suciedad acumulada en las boquillas. La falta de
limpieza periódica puede provocar el deterioro de su suerficie.
5
ENVIRONMENTAL PROTECTION • PROTECCIÓN DEL MEDIO AMBIENTE
ENGLISH
~
ESPANOL
In the interest of environmental protection, electric
and electronic equipment must not be thrown away
with unsorted household and commercial waste. To
ensure correct disposal, the user is obligated to bring
used equipment to a designated collection point.
Para proteger el medio ambiente, l los aparatos
eléctricos y electrónicos no deben ser eliminados con
residuos domésticos y comerciales sin clasificar. Para
garantizar una correcta eliminación, el usuario está
obligado a llevar el equipo usado a un punto de
recogida autorizado.
Rev. 5 April 2019
