Graff G-8220 User manual

1
Dear Customer Estimado Cliente
Thank you for selecting our product. We are confident we can fully satisfy Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
your expectations by offering you a wide range of technologically advanced satisfacer completamente sus expectativas ofreciéndole una amplia variedad
products which directly result from our many years of experience in faucet de productos tecnológicamente avanzados que resultan directamente de
and fitting production. muchos años de experiencia en grifos y su producción apropiada.
ENGLISH
~
ESPANOL
Model
Modelo
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals.
ATTENTION! ATENCIÓN! Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
IOG 2843.50
G 8220,
-
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
Shower head LED Cover

Bracket
Set anchor Wire

Bolt
Alcachofa de ducha Cubierta LED
Soporte
Set de anclaje
Cables
Tornillo
G 8240
-
Connector
Conector
Flow regulator
Brida
Stud bolt Nut Filter
Tornillo Tuerca
23-5/8"
600mm
17-11/16"
450mm
16-5/8"
422mm
2-3/16"
56mm
22-3/8"
569mm
11-13/16"
300mm
1/2-14NPT
1/16"
2mm
12
Rev.11 March 2023

2
For assembly you will need: Para el montaje se necesitan:
ENGLISH
~
ESPANOL


123

1
INSTALLATION INSTALACIÓN
456
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
IOG 2843.50
±
Ø
0mm
nut
★
10-13/16" (300)
10-5/8" (270)
22-5/8" (575)
16-3/4" (425)
Error range 3/8" ( 10)
±
7/16" ( 11)
Ø
1-3/16" (30)
3/4" (20)
3-15/16" (100) -19-11/16" (500)
Shower head
Alcachofa de ducha
7
8
1
2
3
1
3
2
intense
rain
waterfall
1
2
3
-
INPUT: 100-240V AC 1.1A 50/60Hz
OUTPUT: 12V AC 3.0A
Rev.11 March 2023
~275-9/16"(7000mm) ~59-1/16"(1500mm)

3
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
IOG 2843.50
9
1
2
10
Rev.11 March 2023
Apply to RGB LED controller.
●Ultra sensitive color adjustment touch wheel.
●Independent dimming function of each R, G, B channel to achieve
●Each remote can match one or more receiver.
●AAAx2 battery powered.
●Operate with LED indicator light.
●Magnet on the back which can be stuck on back holder.
Uso con el control RGB para LED.
●Selector de regulación de color altamente sensible.
●Función de atenuación independiente en cada uno de los canales R,
●Cada uno de los pilotos puede acoplarse con uno o más receptores.
●Funciona con 2 pilas AAA.
●Funciona con un indicador LED.
●El imán en la parte trasera permite su acoplamiento con el asa.
millions of colors. G y B, lo que permite tener acceso a millones de colores.
2 USEFUL INFORMATION  INFORMACIÓN ÚTIL
End user can choose the suitable match/delete ways.
3
MATCH THE CONTROLLERS  ADJUSTE DE LOS CONTROLES
Use Power Restart
Match:
Switch off the power, then switch on power again, immediately
short press on/off key 3 times on the remote.
The light blinks 3 times means match is successful.
Delete:
Switch off the power, then switch on power again,
immediately short press on/off key 5 times on the remote.
The light blinks 5 times means all matched remotes were deleted.
Volver a activar la fuente de alimentación
Ajuste:
Desconecta la fuente de alimentación y vuelve a conectarla. A
continuación, pulsa brevemente el botón de encender/apagar 3
veces.
Si el indicador LED parpadea 3 veces, significa que los ajustes se
han aplicado correctamente.
Borrado:
Desconecta la fuente de alimentación y vuelve a conectarla. A
continuación, pulsa brevemente el botón de encender/apagar 5
veces.
Si el indicador LED parpadea 5 veces, significa que los ajustes se
han aplicado correctamente.
Use the controller’s Match key
Match:
Short press match key, immediately press on/off key.
The LED indicator fast flash a few times means match is successful.
Delete:
Press and hold match key for 5s to delete all match.
The LED indicator fast flash a few times means all matched
remotes were deleted.
Puedes elegir la forma más cómoda de ajustar/eliminar
Usa la tecla de ajuste de los controles.
Ajuste:
Pulsa de forma breve el botón de ajustes e inmediatamente despu-
és pulsa el botón de encender/apagar.
Cuando el indicador LED parpadea rápido varias veces, significa
que los ajustes se han aplicado correctamente.
Borrado:
Pulsa y mantén pulsado el botón de ajustes durante 5 segundos
para borrar todos los ajustes.
Si el indicador LED parpadea rápido varias veces, eso significa que
todos los ajustes del piloto se han borrado correctamente.

4
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
IOG 2843.50 Rev.11 March 2023
ATENCIÓN:
Si fuese necesario establecer el canal RGB en el control, pulsa la
tecla del botón de ajustes durante 12 segundos hasta que el
indicador LED del controlador cambie de color a rojo.
NOTE:
If it is necessary to set the RGB channel on the controller, hold down
the MATCH / SET key for 12s until the LED indicator on the controller
turns red.

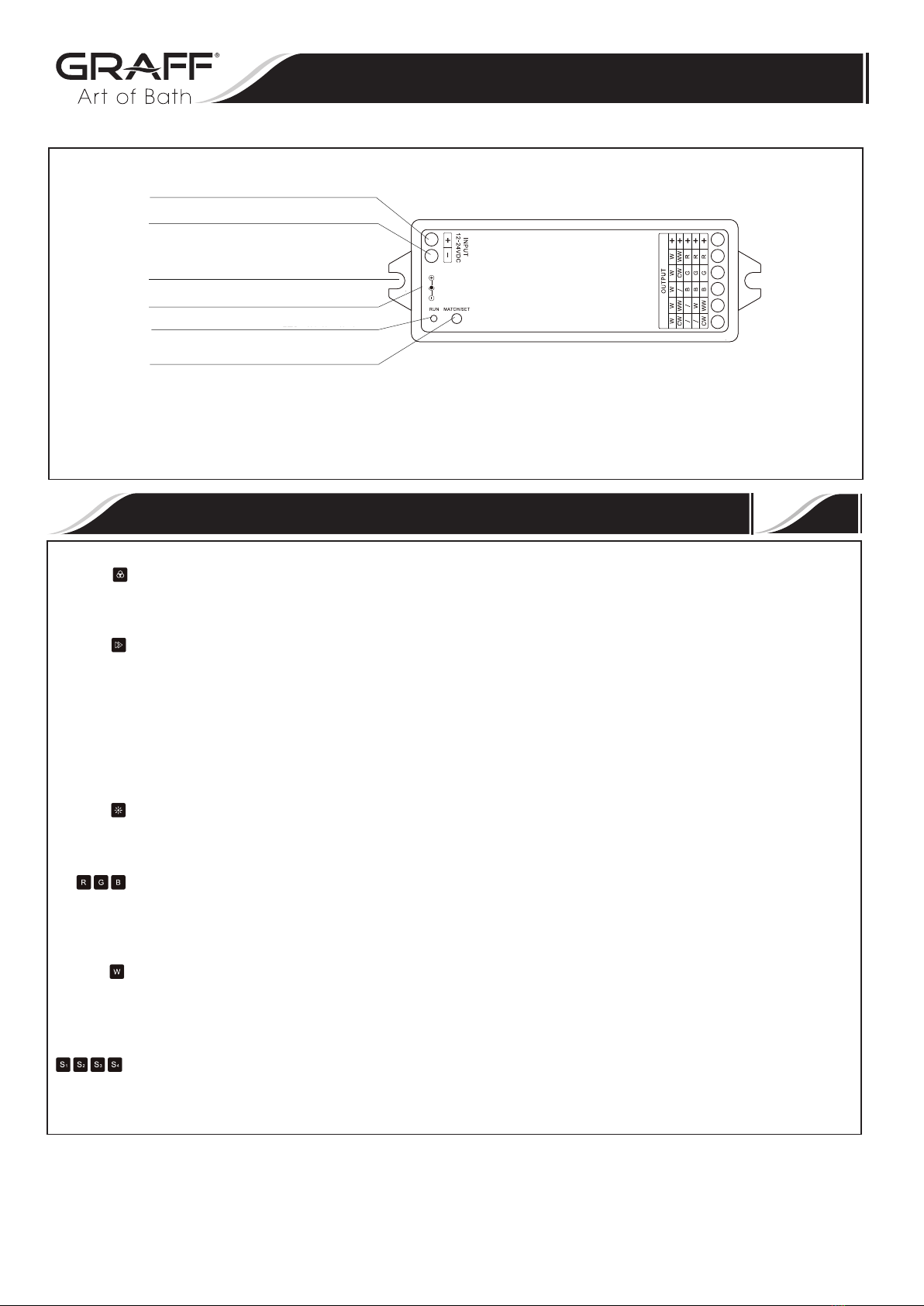

Power input +
entrada de la fuente de alimentación+
Power input -
entrada de la fuente de alimentación-
Installation rack
Marco para la instalación
DC socket input
Salida del enchufe de CC
LED indicator
Indicador LED
Match/Set key
Botón de ajustes
Pulsa de forma breve para que se
active el modo dinámico; pulsa de forma prolongada
(2 segundos) para que se active el modo cíclico.
Para el modo dinámico, RGB permite ajustar la
velocidad: pulsa de forma breve para realizar un
cambio de 10 niveles; pulsa de forma prolongada (2
segundos) para seleccionar la velocidad que quieras.
Para seleccionar un color RGB estático, ajusta la
saturación. Cambia poco a poco el color RGB estático
existente a un blanco mezclado: pulsa de forma
breve para realizar un cambio de 11 niveles; pulsa
de forma prolongada (1-6 segundos) para seleccio-
nar un ajuste continuo de 256 niveles.
Pulsa de forma breve para seleccionar directamente
los colores rojo, verde o azul; pulsa de forma prolon-
gada (1-6 segundos) para poder regular de forma
permanente el brillo R/G/B y así poder seleccionar
millones de colores.
Pulsa de forma breve para activar/desactivar el
blanco (mezcla RGB); pulsa de forma prolongada
(1-6 segundos) para poder regular de forma perma-
nente la saturación, es decir, para cambiar poco a
poco el color actual estático a un blanco mezclado.
Pulsa de forma breve para que se muestre una
escena determinada; pulsa de forma prolongada (2
segundos) para guardar el color actual en S1/2/3/4.
El indicador LED se iluminará en verde una vez
guardado.
Short press get red, green or blue color directly.
long press 1-6s to adjust R/G/B brightness
continuously to achieve millions of colors.
Ajusta el brillo. Pulsa de forma breve para
realizar un cambio de 10 niveles; pulsa de forma
prolongada (1-6 segundos) para seleccionar un
ajuste continuo de 256 niveles.
Adjust brightness, short press 10 levels,
long press 1-6s for continuous 256 levels adjust-
ment
Short press run next dynamic mode,
long press 2s run mode-cycle.
For dynamic RGB mode, adjust speed, short press
10 levels, long press 2s get the default speed.
For static RGB color, adjust saturation, namely
change current static RGB color to mixed white
slowly, short press 11 levels, long press 1-6s for
continuous 256 levels adjustment.
For RGB light, short press turn on/off white(RGB
mix), long press 1-6s to adjust saturation
continuously, namely change current static color
to mixed white slowly.
Short press recall the scene, long press 2s save
current color into S1/2/3/4.
the LED indicator display green when save OK.
FUNCTIONS OF THE REMOTE CONTROLLER BUTTONS
FUNCIONES DE LOS BOTONES DEL PILOTO
4

5
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
IOG 2843.50 Rev.11 March 2023
Touch to change static RGB color.
Pulsa para cambiar el color RGB estático.
Short press get 24 kinds static RGB color,
long press for continuous static color adjust-
ment.
Pulsa de forma breve para que aparezcan 24
tipos de color RGB estático; pulsa de forma
prolongada para que la regulación de los colores
sea continua y estática.
Turn on/off light.
Enciende/apaga la luz.
Note:
1.The above distance is measured in spacious (no obstacle) environment,
Please refer to the actual test distance before installation.
2.Please check if the WiFi router net in 2.4G band, the 5G band is not available,
and do not hide your router network.
3.Please keep the distance between WT5 devices and router close, and check the
WiFi signals.
Atención:
1.La distancia anterior debe medirse en un lugar espacioso (sin obstáculos).
2.Asegúrate de conocer la distancia de prueba real antes de la instalación.
3.Comprueba si la banda de red del rúter wifi es de 2,4 G (no está disponible para
banda de 5 G). No ocultes la red compartida por el rúter.
4.Asegúrate de que la unidad de control LED y el rúter están cerca y comprueba
la señal wifi.
6 SYSTEM WIRNING  CABLEADO DEL SISTEMA
5 OPERATION  FUNCIONAMIENTO
●When turn on light, the indicator display blue. When turn off
●light, the indicator display red.
●When touch the color wheel, the indicator will display the
same color.
●When press or touch operation is invalid (If the light is off),
the indicator display red.
●To extend battery life, no touch or press key operation after a
●few seconds, the touch wheel will enter sleep state, you●
●need press any key to make touch wheel quit sleep state.
Wired connection
Conexión con cables
Wireless connection
Conexión inalámbrica
●Tras encender la luz, el indicador LED se ilumina en color azul.
●Tras apagar la luz, el indicador LED se ilumina en color rojo.
●Al tocar la rueda de colores, el indicador se ilumina en ese
mismo color.
●Cuando la acción de pulsar o tocar no se haya llevado a cabo
●de forma correcta (la iluminación está apagada), el indicador
●LED se iluminará en color rojo.
●Para alargar la vida útil de la batería, espera unos segundos
antes de tocar o pulsar las teclas.
●Cuando la rueda táctil entre en modo reposo, debes pulsar
cualquier botón para que la rueda táctil salga del modo reposo.

6
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
IOG 2843.50 Rev.11 March 2023
4
CARE AND MAINTENANCE  CUIDADO Y MANTENIMIENTO
ENGLISH
~
ESPANOL
Your Graff faucet is designed and engineered in accordance with the
highest quality and performance standards. Be sure not to damage the
finish during installation. Care should be given to the cleaning of this
product. Although its finish is extremely durable, it can be damaged by
harsh abrasives or polish. Never use abrasive cleaners, acids,
solvents, etc. to clean any Graff product. To clean, simply wipe
gently with a damp cloth and blot dry with a soft towel.
Regularly wipe the lower part of the rainshower head thorough-
ly (with your palm or a soft cloth), once every 1-2 months, in
order to remove any dirt from the nozzles. Failing to do so may
result in damage to the casing of the rain shower head.
Su grifo de la Graff esta diseńado y dirigido acuerdo con los estándares
de funcionamiento y calidad más altos. Este seguro no dańar las
terminaciones del grifo durante la instalación. Cuide el producto
manteniendolo siempre limpio. Aunque su acabado es extremadamen-
te durable, puede ser dańado por los abrasivos o pulientes ásperos.
Nunca utilice limpiadores abrasivos, ácidos, solventes, el etc.
para limpiar cualquier producto de la Graff. Para limpiar,
simplemente use un pańo húmedo y seque con una toalla suave.
Periódicamente (1-2 veces al mes), limpie la parte inferior del
rociador de ducha (con la mano o con un paño suave) para
eliminar la suciedad acumulada en las boquillas. La falta de
limpieza periódica puede provocar el deterioro de su suerficie.
3
ENVIRONMENTAL PROTECTION • PROTECCIÓN DEL MEDIO AMBIENTE
ENGLISH
~
ESPANOL
In the interest of environmental protection, electric
and electronic equipment must not be thrown away
with unsorted household and commercial waste. To
ensure correct disposal, the user is obligated to bring
used equipment to a designated collection point.
Para proteger el medio ambiente, l los aparatos
eléctricos y electrónicos no deben ser eliminados con
residuos domésticos y comerciales sin clasificar. Para
garantizar una correcta eliminación, el usuario está
obligado a llevar el equipo usado a un punto de
recogida autorizado.
Option 1: stuck the remote on any metal surfaces directly.
Option 2: fix the remote' back holder on the wall with two screws.
Option 3: adhere the remote' back holder to the wall with paster.
Opción 1: coloca el imán del piloto directamente sobre cualquier
superficie de metal.
Opción 2: monta el asa trasera del piloto a la pared con la ayuda
del kit de montaje incluido.
Opción 3: pega el asa trasera del piloto a una pared con la ayuda
de cinta.
(34,5mm)
1-3/8"
7
INSTALATION THE REMOTE CONTROLERON A WALL
MONTAJE DEL PILOTO EN LA PARED
8
CHANGE BATTERY
 CAMBIO DE BATER ÍA
Batería
Battery

7
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125. Installation Instructions Instrucciones de Instalación
MULTIFUNCTION SHOWERHEAD- CEILING MTD.
ALCACHOFA DE DUCHA MULTIFUNCIÓN A TECHO – LLUVIA
IOG 2843.50
ENGLISH
~
ESPANOL
WARRANTY  GARANTÍA
Warranty conditions and warranty registration card are outlined on a
separate sheet.
Las condiciones de la garantía y la tarjeta del registro de la garantía se
encuentran en una pagina separada.
Rev.11 March 2023
All dimensions and drawings are for reference only. For details, please refer to actual products.
Todas las dimensiones y dibujos sirven únicamente de referencia. Para consultar detalles, ver los productos.
www.graff-designs.com
MORE INFORMATION
MÁS INFORMACIÓN
