GRAUPNER PICO STAR 1 GYRO User manual

GRAUPNER GmbH & Co. KG - D-73230 KIRCHHEIM/TECK GERMANY
92402 Pico Star 1 red
92403 Pico Star 1 black
Bedienungsanleitung
Instruction Manual
Manuel d’utilisation
Garantie, Warranty, Garantie
Deutsch 01-12
English 13-24
Francais 25-36
37
Pico Star 1 Gyro
Pico Star 1 Gyro

Bedienungsanleitung
Pico Star 1 Gyro
Miniatur-Fun-Hubschrauber
Vorwort
Der GRAUPNER RC-Heli Pico Star 1 Gyro ist ein Indoorflugmodell. Der Heli ist fertig gebaut,
incl. Motoren, Drehzahlstellern und Li-Po-Akku. Der Flugakku befindet sich im Rumpf. Im Sen-
der (IR) ist ein Ladegerät integriert. Es müssen nur Batterien in den Sender eingelegt werden,
Flugakku laden und der Flugspass kann los gehen.
Beim Modell Pico Star 1 Gyro handelt es sich um ein kleines Elektro-RC-Hubschraubermodell
für Jugendliche über 14 Jahren, bei Jugendlichen unter 14 Jahren muss der Betrieb des Mo-
dells von einem Erwachsenen beaufsichtigt werden.
01 Bedienungsanleitung Pico Star 1 Gyro
SICHERHEITSVORSCHRIFTEN
Wichtige Sicherheitshinweise
Sie haben ein Modell mit Infrarot- Fernsteuerung erworben. Die Einhaltung der Betriebsanlei-
tung im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung
und Wartung der mit dem Modell zusammenhängenden Komponenten können von GRAUP-
NER nicht überwacht werden. Daher übernimmt GRAUPNER keinerlei Haftung für Verluste,
Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw.
in irgendeiner Weise mit dem Vorgenannten zusammenhängend ergeben. Soweit vom Gesetz-
geber nicht zwingend vorgeschrieben, ist die Verpflichtung der Firma GRAUPNER zur Leistung
von Schadensersatz, aus welchem Grund auch immer ausgeschlossen (inkl. Personenschä-
den, Tod, Beschädigung von Gebäuden sowie auch Schäden durch Umsatz- oder Geschäfts-
verlust, durch Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden), die
von dem Einsatz des Modells herrühren.
Die Gesamthaftung ist unter allen Umständen und in jedem Fall beschränkt auf den Betrag,
den Sie tatsächlich für dieses Modell gezahlt haben.
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Be-
treibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und
Sachschäden.
Nach der neuen Regelung des §103 Abs. 3 LuftVZO müssen alle Flugmodelle, egal ob Slowfly-
er, Parkflyer, Segelflugzeuge, Flugmodelle mit Antrieben jeglicher Art vor Aufnahme des Flug-
betriebs versichert sein. Schließen Sie daher eine spezielle RC-Modell-Haftpflichtversicherung
ab. Fragen hierzu, werden Ihnen vom Fachhandel gerne beantwortet.
Diese Sicherheitshinweise müssen unbedingt aufbewahrt und bei einem Weiterverkauf des
Modells an den Käufer weitergegeben werden.
• Vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Anleitung und auf der
Verpackung lesen und beachten.
• Der Verbraucher ist verantwortlich, körperliche Verletzungen bzw. Sachschäden durch die
Verwendung des Hubschraubers zu vermeiden.
• Der Hubschrauber muss gemäß der Anleitung behandelt werden. Um Verletzungen zu ver-

meiden, sind Finger, Kopf bzw. Körper vor den sich drehenden Bauteilen wegzuhalten.
• Der Verbraucher ist verantwortlich, mit dem Hubschrauber sicher umzugehen. Der Herstel-
ler bzw. der Vertreiber haftet nicht, wenn Verluste bzw. Schäden durch unsachgemäße An-
wendung verursacht werden.
• Dieses Produkt eignet sich für Jugendliche ab 14 Jahren und mehr. Jüngere Personen dür-
fen nur unter der Aufsicht von Erwachsenen damit spielen.
• Sie allein sind für einen gefahrlosen Betrieb verantwortlich!
Warnhinweise
1. Der Satz enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen
können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden.
2. Nicht in Betrieb setzen, wenn schon ein anderes ferngesteuertes Modell auf demselben
Kanal betrieben wird (der Kanal A-B-C) wird am Sender eingestellt).
3. Das Modell nicht im Freien betreiben. Stets in einem Bereich ohne Hindernisse fliegen.
4. Stets sicherstellen, dass nur frische bzw. voll aufgeladene Stromquellen verwendet wer-
den.
5. Keine der gelieferten Teile auseinandernehmen oder verändern, das gilt besonders für Sen-
der und Flugakku.
6. Keine Feuchtigkeit in die Komponenten eindringen lassen, andernfalls kann die Elektronik
beschädigt werden.
7. Darauf achten, dass weder Finger, noch Haare oder lose Kleidung in die Rotoren gerät.
8. Das Modell bei Nichtgebrauch stets ausschalten.
9. Flugakku nicht ausbauen, großer Hitze aussetzen oder ins Feuer werfen.
10. Nur den mitgelieferten Sender mit integriertem Ladegerät verwenden.
11. Oder besser: laden über USB – Ladekabel am PC
12. Aufsicht durch Erwachsene wird empfohlen, Kinder müssen auf mögliche Gefahren beim
Umgang mit dem Modell hingewiesen werden
Sicherheitshinweise für Stromquellen
• Es darf nicht versucht werden, nichtwiederaufladbare Batterien aufzuladen.
• Wiederaufladbare Batterien sind zum Laden aus dem Gerät zu entnehmen, sofern in der
Anleitung nicht ausdrücklich etwas anderes bestimmt wird.
• Wiederaufladbare Batterien dürfen nur unter Aufsicht Erwachsener aufgeladen werden.
• Weder unterschiedliche Batterietypen, noch neue und gebrauchte Batterien gemeinsam
miteinander verwenden.
• Nur Batterien verwenden, die dem empfohlenen Typ entsprechen oder gleichwertig sind.
• Batterien nur mit der korrekten Polarität einsetzen.
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• Anschlüsse nicht kurzschließen.
• Verwenden Sie niemals defekte, beschädigte Zellen oder Batterien mit unterschiedlichen
Zellentypen.
Sicherheitshinweise
1. Die Steuerung des Modells erfolgt über Infrarot (Licht). Daher muss bei direkter Sonnenein-
strahlung, ebenso wie beim Flug unter starken Leuchtstofflampen, mit einer Beeinträchti-
gung der Steuerung und Störungen gerechnet werden.
2. Aufgrund seines geringen Gewichts reagiert das Modelle empfindlich auf Wind; daher nur
in geschlossenen Räumen fliegen, ohne den Einfluss von Wind. Auch die Luftströmungen
von Klimaanlagen können sich negativ auf das Flugverhalten auswirken.
Bedienungsanleitung Pico Star 1 Gyro 02

3. Der ins Modell integrierte Lithium-Polymer-Akku enthält gesundheitsschädliche Chemikali-
en; er darf daher weder ausgebaut, noch geöffnet werden.
4. Der Ladevorgang sollte unter Aufsicht von Erwachsenen durchgeführt werden, wobei Kin-
der möglichst fern zu halten sind.
5. Falls die Rotoren beschädigt oder gebrochen sind, nicht versuchen, das Modell weiter zu
betreiben, um ein Verletzungsrisiko auszuschließen.
6. Nicht versuchen, das Modell zu öffnen oder die Konstruktion zu verändern.
7. Der Flugbetrieb erfordert einen freien Raum von ca. 4 x 4 x 2,5 m ohne Hindernisse. Modell
nicht dicht an Menschen, Tiere, Möbeln oder anderen Hindernissen fliegen.
8. Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen Fähigkeiten sein. Wie
beim Autofahren, ist der Betrieb des Flugmodells unter Alkohol oder Drogeneinwirkung nicht
erlaubt.
Fernsteuerung für Pico Star 1 Gyro
1. Infrarot-Fernsteuerung im Baukasten enthalten
2. Senderbatterie 6 x 1,5V Mignon (AA) im Baukasten enthalten (Ersatzbatterien Typ AA)
3. Hubschrauberakku 3,7 V / 70 mAh LiPo Akku
4. Antriebsakku wird durch das Ladekabel im Sender geladen
5. oder durch das USB-Ladekabel
6. Reichweite: ca. 10 Meter
Senderbatterien
1. Sender einschalten. Neue Batterien sind notwendig, wenn die Power-LED nach dem Ein-
schalten gleich wieder erlischt.
2. Sicherstellen, dass die Batterien polungsrichtig eingesetzt werden
3. Niemals neue mit alten Batterien mischen.
4. Niemals verschiedene Batteriefabrikate einsetzen.
03 Bedienungsanleitung Pico Star 1 Gyro
Batteriefachabdeckung

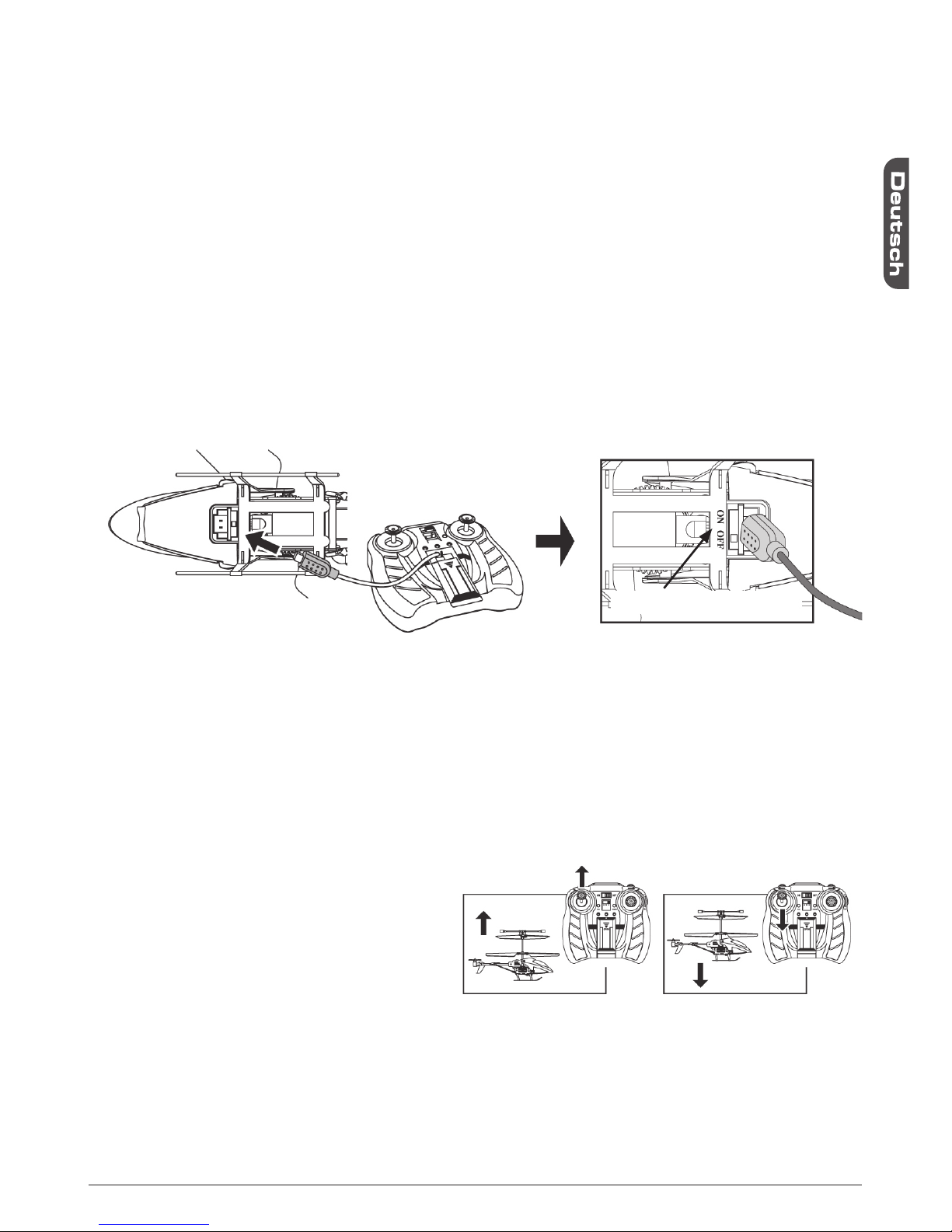

Akku laden
1. Hubschrauber zuerst ausschalten
2. Ladekabel des Senders (vorne am Sender) in die Ladebuchse des Hubschraubers einste-
cken. Sender einschalten: Ladekontroll-LED leuchtet rot.
3. Die Anzeige erlöscht, sobald der Akku vollgeladen ist, dann Stecker abziehen.
4. Ladevorgang dauert ca. 30 Minuten
• Hubschrauberakku niemals auf bzw. neben einen heißen Gegenstand bringen (offene
Flammen, Heizkörper), um der Explosionsgefahr vorzubeugen.
• Hubschrauberakku trocken lagern.
• Hubschrauberakku niemals mit einem harten Gegenstand schlagen, um Schäden zu ver-
meiden.
• Akku nicht zerlegen.
• Der Akku darf niemals unbeaufsichtigt geladen werden.
Während des Ladevorgangs muss der Schalter des Hubschraubers auf OFF (AUS) stehen.
Bedienungsanleitung Pico Star 1 Gyro 04
Schalter
EIN
AUS
5. Der Akku kann auch über des mitgelieferte USB – Ladekabel über den PC geladen werden.
Ladekabel in PC USB – Buchse stecken. Die rote LED im Stecker geht an. Das Gegenstück
in die Hubschrauber- Ladebuchse stecken, die LED erlischt. Die LED im USB-Stecker geht
wieder an, wenn der Akku voll geladen ist (nach ca. 30 Minuten). Stecken Sie den Hub-
schrauber nun ab. Beim Laden immer Schalter am Heli auf AUS (OFF) stellen.
RC-Funktionen
Steigen
Wenn der linke Knüppel (Gasknüppel)
langsam nach vorne geschoben wird,
beschleunigen die Hauptrotorblätter, der
Hubschrauber fängt an zu steigen.
Sinken
Wenn der linke Knüppel (Gasknüppel)
nach hinten gezogen wird, verlangsa-
men sich die Hauptrotorblätter, der Hub-
schrauber fängt an zu sinken.

Sonderhinweise
1. Wenn sich der Hubschrauber beim Schweben dreht, Trimmung gegen die Drehrichtung
drehen bis der Heli steht.
2. Um die Batterien zu schonen, schaltet sich der Sender bei Nichtbenutzung nach einigen Mi-
nuten von selbst ab (Power-LED erlischt).
3. Der Heli kann auf 3 verschiedenen Kanälen (A,B,C) geflogen werden. Kanal auswählen,
Sender einschalten, Heli einschalten, nach ca. 5 Sekunden kann geflogen werden.
05 Bedienungsanleitung Pico Star 1 Gyro
Nase nach links
Wenn der rechte Knüppel
(Seitenruderknüppel) nach links bewegt
wird, dreht die Nase des Hubschraubers
nach links.
Nase nach rechts
Wenn der rechte Knüppel
(Seitenruderknüppel) nach rechts bewegt
wird, dreht die Nase des Hubschraubers
nach rechts.
Vorwärts
Wenn der rechte Knüppel nach vorne
geschoben wird, fliegt der Hubschrauber
vorwärts.
Rückwärts
Wenn der rechte Knüppel nach hinten
gezogen wird, fliegt der Hubschrauber
rückwärts.

Fliegen
1. Kanalwahlschalter am Sender auf entsprechenden Kanal A, B oder C einstellen.
2. Sender einschalten, Gasknüppel ganz nach unten drücken. Die LED am Sender leuchtet
orange.
3. Geben Sie am Gasknüppel einmal kurz Vollgas - Hebel nach oben - und
drücken den Hebel anschließend wieder ganz nach unten. Schalten Sie
anschließend den Hubschrauber ein (ON), der Heli ist nach ca. 5 Sekunden
flugbereit - die orangene LED neben der Ladebuchse leuchtet dauerhaft.
4. Sender (blaue Kappe) immer Richtung Heli richten
5. Hubschrauber auf ebenen Boden stellen, noch einmal prüfen ob sich Men-
schen, Tiere oder andere Hindernisse in der Nähe befinden.
6. Gasknüppel langsam vorwärts schieben: der Hubschrauber steigt.
7. Mit dem Trimmregler Heli austrimmen und mit den Steuerknüppeln Modell entsprechend
steuern.
Bedienungsanleitung Pico Star 1 Gyro 06

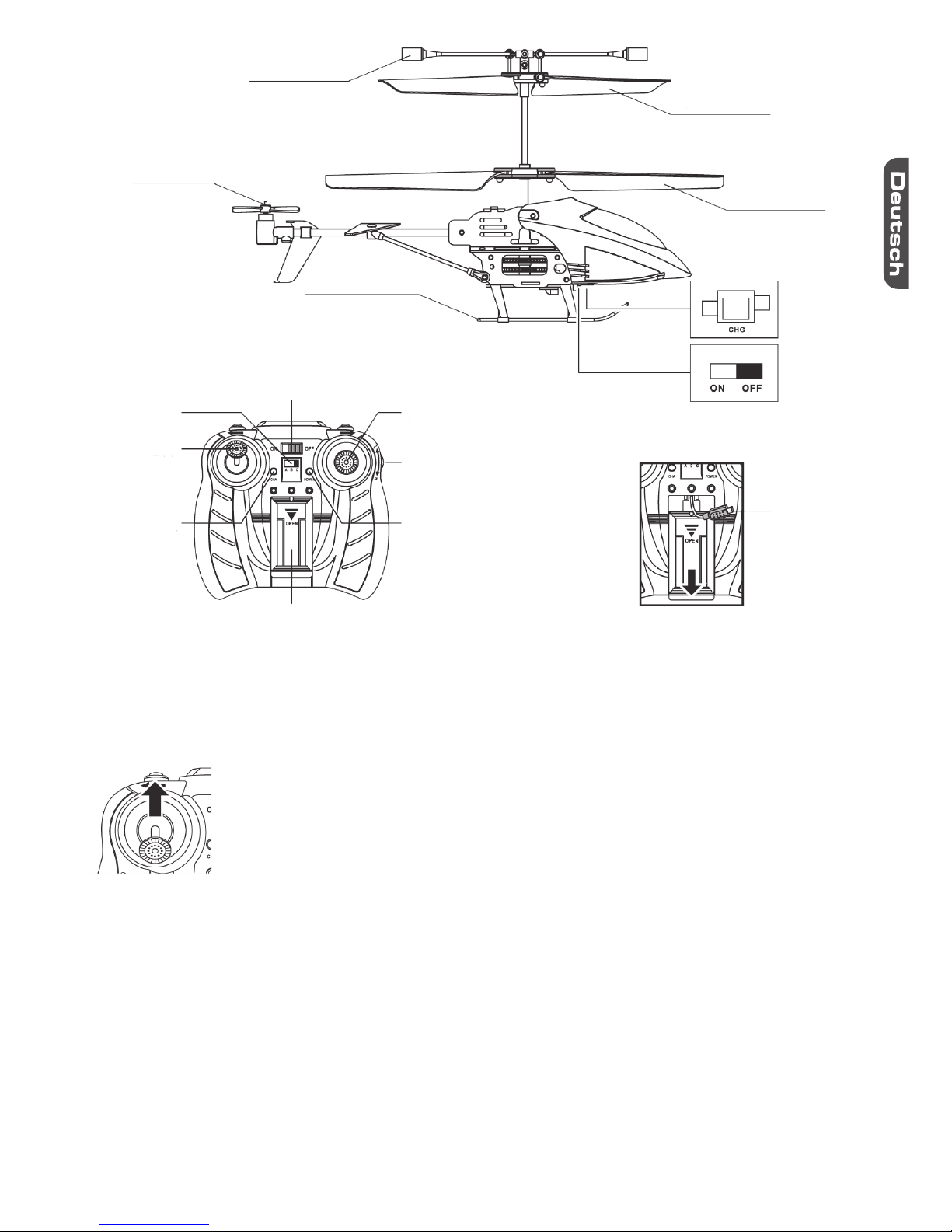

Ladekabel
Ladebuchse
EIN/AUS-
Schalter
Hauptrotorblatt
Stabilisierungsstange
Hauptrotorblatt
Landekufen
Heckrotor
Kanalwahl-
schalter
A-B-C
Gasknüppel
Seitenruder-
knüppel
Trimmung
Power-LED
(orange)
Ladekontroll-
LED (rot)
Steuerung von Steig-, Sink- und Schwebeflug
Der Pico Star 1 Gyro bringt den größten Flugspass, wenn er in einen stabilen, ruhigen Schwe-
beflug gebracht wird. Nach entsprechender Übung kann das Modell ähnlich einem Modellhub-
schrauber über die Mehrkanalsteuerung bewegt werden:
Nach Erreichen der gewünschten Flughöhe muss der linke Steuerknüppel (Steigen/Sinken)
möglichst ruhig in der Position gehalten werden, in der das Modell weder steigt noch sinkt. Mit
der Trimmung wird jede unerwünschte Drehung des Modells entgegengesteuert, so dass ein
EIN/AUS-
Schalter
Abdeckung Ladekabel

Landung und Beenden des Flugbetriebs
Das Landen des Pico Star 1 Gyro erfolgt einfach durch vorsichtiges Zurückziehen des linken
Steuerknüppels. Nach der Landung zuerst den Hauptschalter am Modell in die „OFF“- Position
bringen, danach den Sender ausschalten.
Hinweis: Gegen Ende des Fluges wird das Flugverhalten aufgrund der nachlassenden Akku-
spannung instabil. In diesem Fall muss gelandet und der Akku aufgeladen werden.
Beheben von Störungen
• Nach der ersten Ladung besitzt der Flugakku u.U. noch nicht die volle Kapazität, was zu
einer verringerten Flugzeit führt. Die volle Leistung erreicht der Akku nach einigen Lade-
und Entladezyklen.
Nach dem Flugbetrieb
• Nach Beenden des Flugbetriebes sollte das Modell wieder in seine Originalverpackung
eingesetzt werden, um ein Verbiegen oder Verziehen der Rotoren zu vermeiden.
• Wenn das Modell längere Zeit nicht benutzt werden soll muss sichergestellt werden, dass
das Modell ausgeschaltet ist und die Batterien aus dem Sender entnommen sind.
Wir wünschen Ihnen viel Spaß und Freude beim Fliegen mit Ihrem Pico Star 1 Gyro!
Pflege und Wartung
• Säubern Sie das Modell nach jedem Gebrauch.
• Säubern Sie das Modell und die RC-Komponenten nur mit geeigneten Reinigungsmitteln.
Informieren Sie sich hierzu bei Ihrem Fachhändler.
Die Montage und (Reparaturanleitung)
Sorgen Sie bei Klebstoffen mit Lösungsmitteln für einen gut belüfteten Raum. Geben Sie Kleb-
stoff- und Farbreste bei Sondermüllsammelstellen ab. Eine großzügig bemessene freie Arbeits-
fläche ist bei allen Bastelarbeiten von besonderem Vorteil.
Nicht im Freien fliegen!
Überprüfung vor dem Start
Sind mehrere Helis im Einsatz, vergewissern Sie sich vorher davon, dass Sie als einziger auf
Ihrem Kanal senden, ehe Sie Ihren eigenen Sender einschalten. Die Doppelbelegung eines
Frequenzkanals verursacht Störungen oder kann andere Modelle zum Absturz bringen.
Vor jedem Start kontrollieren, dass alle Teile einwandfrei montiert sind.
Der Heli muss immer so gehalten werden, dass die Rotoren sich frei drehen können,
denn diese können zu Verletzungen führen.
Immer zuerst Sender einschalten, dann erst Empfänger einschalten.
07 Bedienungsanleitung Pico Star 1 Gyro
stabiler Schwebeflug erreicht wird. Wenn es erreicht ist, dass der Pico Star 1 Gyro in der ge-
wünschten Höhe schwebt, ohne sich zu drehen, kann mit der Richtungssteuerung die Ausrich-
tung des Rumpfes (und damit die mögliche Flugrichtung) bewusst gesteuert werden. Mit der
Vorwärts/Rückwärts-Steuerung kann dann in diese Richtung beschleunigt oder abgebremst
und auch langsam rückwärts geflogen werden. Mit der Kombination aller Steuerfunktionen
kann das Modell also ähnlich einem richtigen Hubschrauber geflogen werden.

Bedienungsanleitung Pico Star 1 Gyro 08
Vor jedem Einsatz korrekte Funktion und Reichweite (ca. 10 m) überprüfen. Dazu aus entspre-
chendem Abstand vom Modell kontrollieren, ob alle Funktionen einwandfrei sind.
Warnung: niemals das Modell in einer klimatisierten Halle mit Luftgebläse fliegen; das gleicht
einem starken Wind, der das Flugmodell außerhalb der Reichweite bzw. außer Kontrolle gera-
ten lässt.
Flugzeit: bei vollgeladenem Akku fliegt der Hubschrauber bei windlosen Bedingungen ungefähr
3 bis 4
Minuten.
Wenn das Modell nur ungern startet bzw. steigt, sollte der Flugakku aufgeladen werden.
Die Motoren erwärmen sich während
bzw. nach dem Flug stark. Motoren
erst berühren, wenn sie wieder auf
Zimmertemperatur abgekühlt sind.
Motor zu heiß!
Entsorgung
Flugakku leer fliegen oder Rotor solange laufenlassen bis er sich nicht mehr dreht. Verkleidung
durch Lösen der beiden Schrauben abnehmen. Kabel am Akku einzeln durchtrennen (Kurz-
schlussgefahr), einzeln isolieren, Akku entnehmen und fachgerecht entsorgen.
Schraube
(beidseitig)
Kabel einzeln durchtrennen
Immer zuerst Empfänger ausschalten, dann erst Sender ausschalten.
Wenn diese Reihenfolge nicht eingehalten wird, also der Empfänger eingeschaltet ist,
der dazugehörige Sender jedoch auf „AUS“, so kann der Empfänger durch andere Sen-
der, Störungen usw. zum Ansprechen gebracht werden. Der Motor könnte anlaufen.

Wichtiger Entsorgungshinweis zu Batterien und Akkus:
Jeder Verbraucher ist nach der deutschen Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten und verbrauchten Batterien bzw. Akkus verpflichtet.
Eine Entsorgung über den Hausmüll ist verboten. Alte Batterien und Akkus können unentgelt-
lich bei den öffentlichen Sammelstellen der Gemeinde, in unseren Verkaufsstellen und überall
dort abgegeben werden, wo Batterien und Akkus der betreffenden Art verkauft werden.
Sie können die von uns gelieferten Batterien ausreichend frankiert auch nach Gebrauch an
folgende Adresse zurücksenden:
Graupner GmbH & Co. KG
Service: Gebrauchte Batterien
Henriettenstr. 94-96
73230 Kirchheim unter Teck
Deutschland
Sie leisten damit einen wesentlichen Beitrag zum Umweltschutz!
Schadstoffhaltige Batterien bzw. Akkus sind mit den folgenden Symbolen gekennzeichnet, um
auf das Hausmüll-Entsorgungsverbot hinzuweisen.
Unter dem Zeichen ist das chemische Symbol für das Metall angegeben:
Batterie enthält:
1) Cd: Cadmium
2) Hg: Quecksilber
3) Pb: Blei
4) Li-Po: Lithium-Polymer
Cd Hg Pb
09 Bedienungsanleitung Pico Star 1 Gyro
Li-Po
Hinweise zum Umweltschutz
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist
darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den nor-
malen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für
das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wie-
derverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz.
Batterien und Akkus müssen aus dem Gerät entfernt werden und bei einer entsprechenden
Sammelstelle getrennt entsorgt werden.
Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Bedienungsanleitung Pico Star 1 Gyro 10

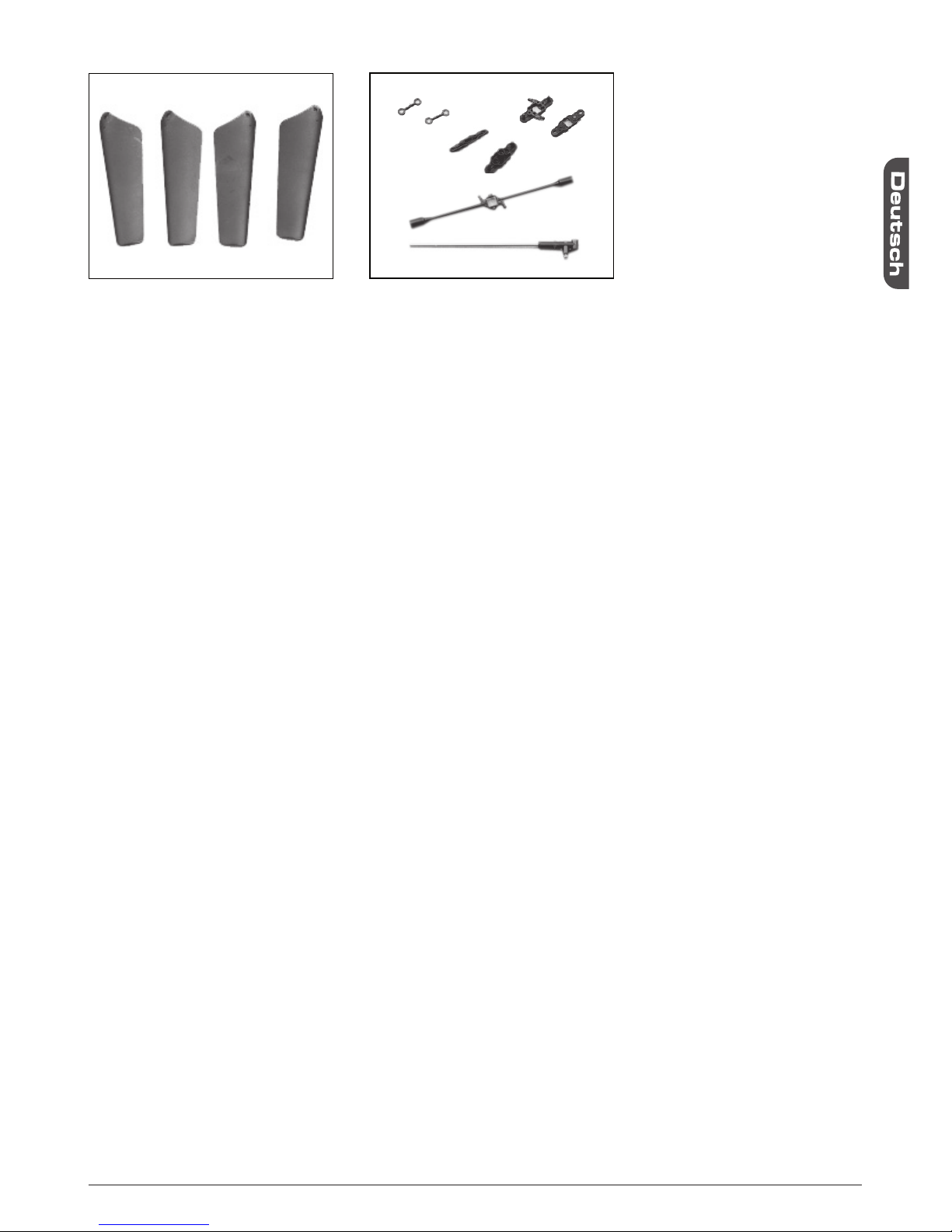

Ersatzteile
Rotorblätter Pico Star 1
Best.-Nr. 92402.1
Reparatur-Set Pico Star 1
Best.-Nr. 92402.2

Herstellererklärung Fa. GRAUPNER GmbH & Co. KG, Henriettenstr. 94-96, D-73230
Kirchheim/Teck
Inhalt der Herstellererklärung:
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik
Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zei-
gen, übernehmen wir, die Fa. GRAUPNER GmbH & Co. KG, Kirchheim/Teck im nachstehen-
den Umfang die Mängelbeseitigung für den Gegenstand.
Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die
Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz un-
ter Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Ein-
wirkung von außen beruht.
Umfang der Garantieleistung
Im Garantiefall leisten wir nach unserer Wahl Reparatur oder Ersatz der mangelbehafteten
Ware. Weitergehende Ansprüche, insbesondere Ansprüche auf Erstattung von Kosten im Zu-
sammenhang mit dem Mangel (z.B. Ein-/Ausbaukosten) und der Ersatz von Folgeschäden sind
– soweit gesetzlich zugelassen – ausgeschlossen. Ansprüche aus gesetzlichen Regelungen,
insbesondere nach dem Produkthaftungsgesetz, werden hierdurch nicht berührt.
Voraussetzung der Garantieleistung
Der Käufer hat den Garantieanspruch schriftlich unter Beifügung des Originals des Kaufbelegs
(z.B. Rechnung, Quittung, Lieferschein) und dieser Garantiekarte geltend zu machen. Er hat
zudem die defekte Ware auf seine Kosten an die folgende Adresse einzusenden:
Fa. Graupner GmbH & CO KG, Serviceabteilung,
Henriettenstr.94 -96, D 73230 Kirchheim/Teck
Der Käufer soll dabei den Material- oder Verarbeitungsfehler oder die Symptome des Fehlers
so konkret benennen, dass eine Überprüfung unserer Garantiepflicht möglich wird.
Der Transport des Gegenstandes vom Verbraucher zu uns als auch der Rücktransport erfolgen
auf Gefahr des Verbrauchers.
Gültigkeitsdauer
Diese Erklärung ist nur für während der Anspruchsfrist bei uns geltend gemachten Ansprü-
che aus dieser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes
durch den Verbraucher bei einem Händler in der Bundesrepublik Deutschland (Kaufdatum).
Werden Mängel nach Ablauf der Anspruchsfrist angezeigt oder die zur Geltendmachung von
Mängeln nach dieser Erklärung geforderten Nachweise oder Dokumente erst nach Ablauf der
Anspruchsfrist vorgelegt, so stehen dem Käufer keine Rechte oder Ansprüche aus dieser Er-
klärung zu.
Verjährung
Soweit wir einen innerhalb der Anspruchsfrist ordnungsgemäß geltend gemachten Anspruch
aus dieser Erklärung nicht anerkenne, verjähren sämtliche Ansprüche aus dieser Erklärung in
11 Bedienungsanleitung Pico Star 1 Gyro

6 Monaten vom Zeitpunkt der Geltendmachung an, jedoch nicht vor Ende der Anspruchsfrist.
Anwendbares Recht
Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pflichten findet
ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen Privat-
rechts sowie unter Ausschluss des UN-Kaufrechts Anwendung.
Bedienungsanleitung Pico Star 1 Gyro 12
WARNUNG!
Das Spielzeug enthält Kleinteile, die verschluckt werden können und ist daher für Kinder unter
3 Jahren nicht geeignet.
Nicht geeignet für Kinder unter
3 Jahren – Erstickungsgefahr!
Das Produkt entspricht den CE-Richtlinien.
Bitte alle Informationen zum Produkt für künftigen Gebrauch aufbewahren.

13 Operating Instructions Pico Star 1 Gyro
Operating instructions
Pico Star 1 Gyro
Miniature Fun Helicopter
Foreword
The GRAUPNER RC-Helicopter Pico Star 1 Gyro is a remote-controlled indoor model heli-
copter. The model is supplied factory-assembled, including motors, speed controllers and LiPo
battery; the flight battery is already installed in the fuselage. All you have to do is fit dry cells in
the (IR) transmitter and charge the flight battery, and the flying fun can commence.
The Pico Star 1 Gyro is a small electric-powered remote-controlled model helicopter intended
for youngsters of fourteen years and over. If young persons under fourteen years wish to fly the
model, an adult must supervise the activity.
IMPORTANT SAFETY NOTES
You have acquired a model helicopter with an infra-red remote control system.
However, we as
manufacturers have no control over the way you build and operate your RC model aircraft, nor
how you install, operate and maintain the associated components, and for this reason we are
obliged to deny all liability for loss, damage or costs which are incurred due to the incorrect use
of our products or due to incompetent behaviour on the part of the user, or which are connected
with such operation in any way. Unless otherwise prescribed by binding law, the obligation of
the GRAUPNER company to pay compensation, regardless of the legal argument employed,
is excluded. This includes personal injury, death, damage to buildings, damages due to loss
of business or turnover, interruption of business or other direct or indirect consequent damage
whose root cause was the operation of the model.
The total liability in all cases and under all circumstances is limited to the amount of money
which you actually paid for the model.
This model is operated at the sole and express responsibility of the operator. The only way to
avoid injury to persons and damage to property is to handle and operate the model with the
greatest care and consideration at all times.
According to the new regulation of §103 Paragraph 3 of the LuftVZO (German Aviation Appro-
vals Office), all model aircraft - whether slow-flyer, park-flyer, glider, or model aircraft propelled
by any form of power plant - must be insured before the model is operated. If you are not sure
about this, please ask at your local model shop where the staff will be glad to advise you.
These safety notes must be kept in a safe place. If you ever dispose of the model, be sure to
pass them on to the new owner.
• Please read through and observe all the warnings and safety notes in these instructions and
on the packaging.
• The operator is responsible for any personal injury and property damage caused by the
model helicopter.
• The helicopter must be handled exactly as described in these instructions. Keep your fin-
gers, head and body well away from the rotating components, as they are capable of inflic-
ting injury.
• It is the owner’s responsibility to operate the helicopter safely. The manufacturer and dis-
tributor accept no liability if incompetent or inappropriate use of the model results in loss or

Operating Instructions Pico Star 1 Gyro 14
damage.
• This product is suitable for young persons of fourteen years and over. Younger children may
only play with it under the constant supervision of an adult.
• You alone are responsible for the safe operation of this model!
Warning notes
1. The set contains small parts which could cause injury if swallowed; for this reason it must
be kept out of the reach of children under three years of age.
2. Do not operate the helicopter if there is already another remote-controlled model in use on
the same channel (the channel A - B - C is set on the transmitter).
3. Do not attempt to fly the model outdoors. The helicopter should only be flown in an open
indoor space devoid of obstacles.
4. Always ensure that the batteries are new or fully charged.
5. Do not dismantle or modify any of the parts supplied in the set; this applies in particular to
the transmitter and the flight battery.
6. Do not allow moisture or damp to penetrate the components, as water may damage the
electronics.
7. Take care to avoid the rotors coming into contact with fingers, hair or loose clothing.
8. Remember to switch the model off when you are not using it.
9. Do not remove the flight battery, subject it to heat or incinerate it.
10. Use only the transmitter and integral battery charger supplied in the set.
11. Alternatively charge the helicopter from a PC using the USB charge lead supplied.
12. We recommend adult supervision when young people fly the model. Children must be ad-
vised of the potential hazards involved in handling the model.
Safety notes regarding power sources
• Never attempt to charge any battery which is not specifically stated to be rechargeable.
• Unless the instructions expressly state otherwise, always remove rechargeable batteries
from the device before charging them.
• Rechargeable batteries must only be charged under the supervision of an adult.
• If you are using dry cells, never use different cell types, nor a mixture of new and used
cells.
• Use only batteries of the recommended type, or their exact equivalent.
• Always take care to insert battery cells with correct polarity.
• When dry cells are exhausted, remove them from the device immediately.
• Take care not to short-circuit battery terminals.
• Never use defective or damaged rechargeable or dry batteries, or packs consisting of diffe-
rent cell types.
Safety notes
1. The helicopter is controlled by an infra-red guidance system (i.e. light). This means that you
can expect interference and problems with the control system if you try to fly the model in
direct sunshine or under powerful fluorescent lamps.
2. As the model is so light, it is inevitably sensitive to wind. For this reason the helicopter
should only be flown indoors, where there is no air movement of any kind. Even the airflow
from an air-conditioning unit can have an adverse effect on the machine’s flying characteris-
tics.
3. The helicopter’s integral Lithium-Polymer battery contains potentially harmful chemicals; it
must not be removed from the model, nor opened.
4. The LiPo battery should only be charged under the supervision of an adult. Keep children
well clear during this procedure.

5. If the rotors are damaged or broken, do not attempt to fly the model again, as it will be un-
controllable and could injure you.
6. Never try to open the model or modify its construction.
7. Flying the helicopter requires an open indoor space around 4 x 4 x 2.5 m in size, devoid of
obstacles. Do not fly the model close to people, animals, furniture or other obstacles.
8. The operator of the model must be in full possession of his or her bodily and mental facul-
ties. As with car driving, operating a model aircraft under the influence of alcohol or drugs is
not permissible under any circumstances.
Pico Star 1 Gyro remote control system
1. The infra-red remote control system is included in the set.
2. 6 x 1.5 V AA-sized dry cells are included in the kit (replacement Order No. 3426)
3. Helicopter battery: 3.7 V / 70 mAh LiPo
4. The helicopter battery is recharged via the transmitter
5. or via the USB lead
6. Range: approx. 10 m

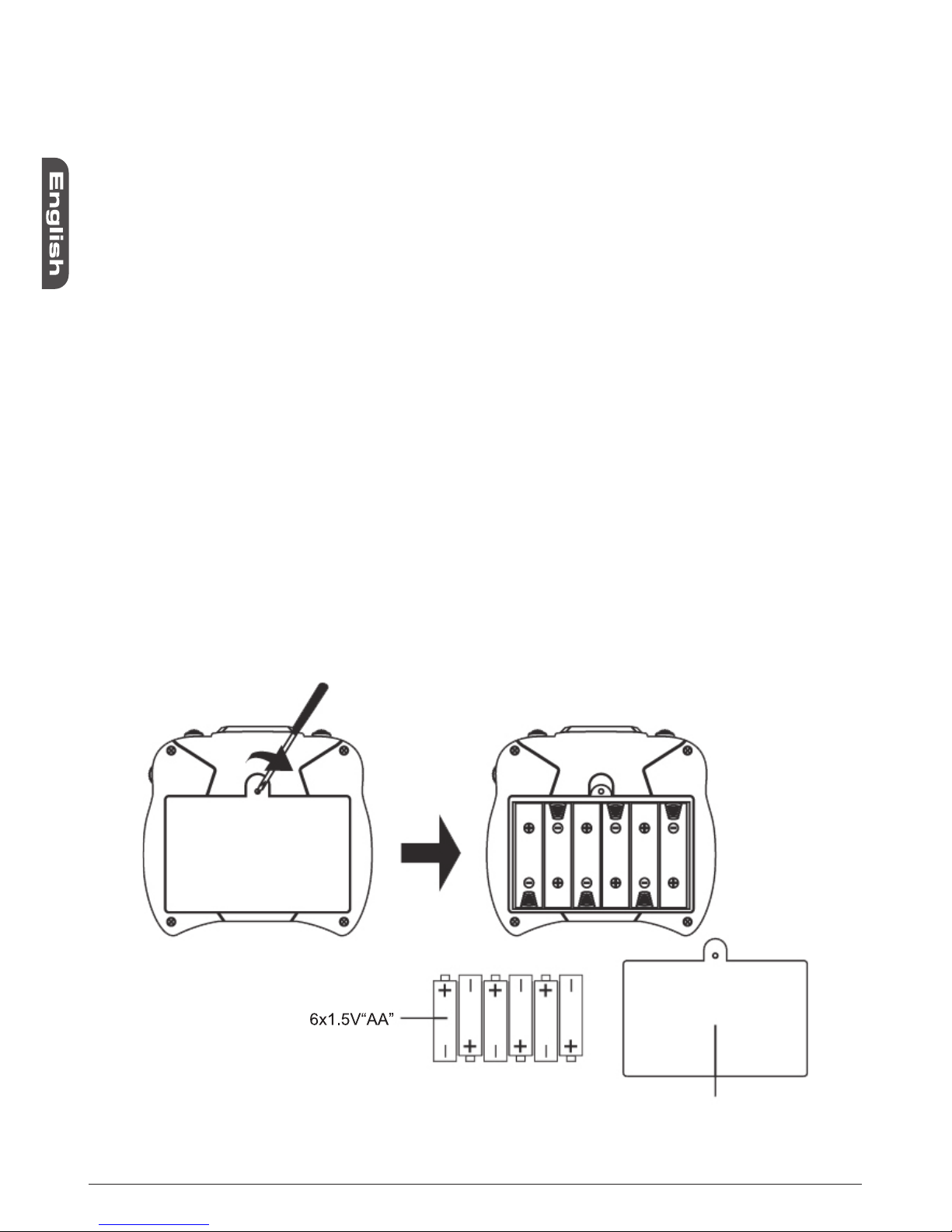

Transmitter batteries
1. Switch the transmitter on. Change batteries when the power LED expires immediately
after switching on the transmitter.
2. Insert the cells in the transmitter compartment with correct polarity.
3. Ensure that the battery cells are fitted with correct polarity.
4. Never mix new and old cells.
5. Never fit different makes of battery cell.
15 Operating Instructions Pico Star 1 Gyro
Battery compartment

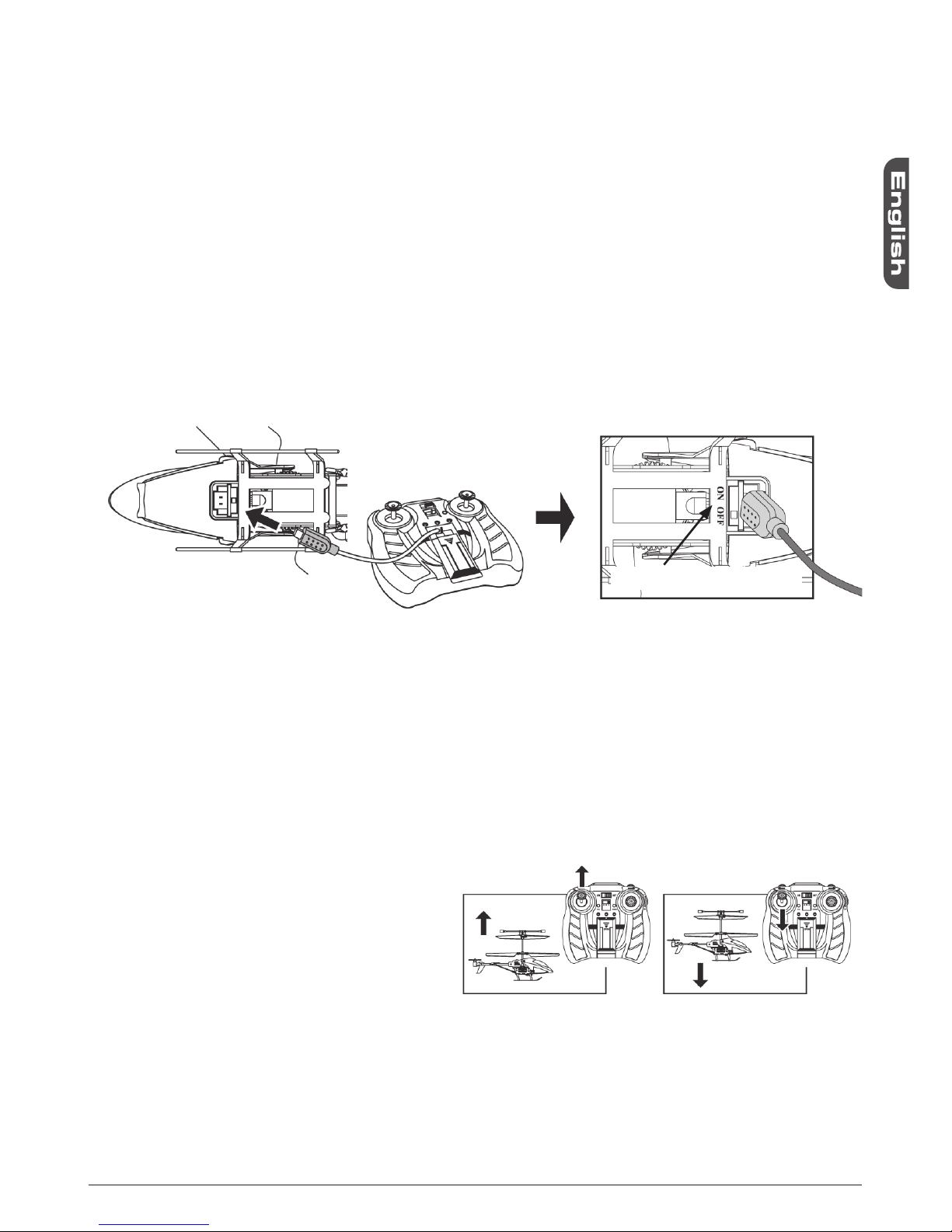

Charging the battery
1. First switch the helicopter off.
2. Locate the charge lead on the front of the transmitter, and insert the charge connector
into the helicopter socket. Switch the transmitter on, and the LED will light up red.
3. The LED expires when the battery is fully charged. Disconnect the charge lead at this
point.
4. This method of charging takes about 30 minutes.
• Never allow the helicopter battery to touch or come close to any hot object (open fla-
me, heating radiator), otherwise there is a risk of explosion.
• Store the helicopter battery in dry indoor conditions.
• Never strike the battery with a hard object, as this could damage the cell.
• Do not dismantle the LiPo battery.
• The battery should never be left on charge unsupervised.
During the charge process the switch on the helicopter must be left at the OFF position.
Operating Instructions Pico Star 1 Gyro 16
Switch
ON
OFF
5. The battery can also be recharged from a PC using the USB charge lead supplied in the
set: connect the charge lead to the USB socket of a PC, and the red LED in the plug will
glow red. Insert the other end of the lead in the helicopter charge socket, and the LED will
go out. After about 30 minutes, when the battery is fully charged, the LED in the plug will
light up, and the charge lead must be disconnected. During the charge process the switch
on the helicopter must be left at the OFF position.
Remote control functions
Climb
If you slowly move the left-hand stick
(throttle stick) forward (away from you),
the main rotor blades will start to rotate
and accelerate steadily; the helicopter
takes off and climbs.
Descent
If you move the left-hand stick (throttle
stick) back (towards you), the main rotor
blades slow down; the helicopter starts
to descend.

Special notes
1. If you find that the model’s nose constantly turns in one direction, turn the trim knob in the
opposite direction until the rotation ceases.
2. To save battery power, the transmitter switches off automatically after a few minutes from
itself when not in use (Power LED off).
3. The helicopter can be operated on three different channels (A, B or C). Select the channel,
switch the transmitter on, then switch the helicopter on; if the LED on the circuit board in the
fuselage lights up, you can start flying
17 Operating Instructions Pico Star 1 Gyro
Nose left
If you move the right-hand stick (rudder
stick) to the left, the helicopter’s nose
moves to the left.
Nose right
If you move the right-hand stick (rudder
stick) to the right, the helicopter’s nose
moves to the right.
Forward
If you move the right-hand stick forward
(away from you), the helicopter flies for-
ward.
Back
If you move the right-hand stick back
(towards you), the helicopter flies back-
wards.

Flying the model
1. Set the channel select switch on the transmitter to channel A, B or C as required.
2. Switch the transmitter on, press the throttle stick all the way down: the LED lights up solid
orange.
3. First the throttle stick must be pushed to the maximium position, then to
the lowest position. Switch the helicopter on (ON): after approx. 5 seconds
the helicopter is ready to fly - the orange LED next to the charging socket
lits constantly.
4. Keep the blue dome of the transmitter pointing at the helicopter at all
times.
5. Place the model on a flat floor, and check once more that there are no
people, animals or other obstacles close by.
6. Slowly move the throttle stick forward: the helicopter lifts off and climbs.
7. If necessary, turn the trim knob to trim the helicopter, then use the sticks to control the mo-
del.
Operating Instructions Pico Star 1 Gyro 18
Main blade
Balance bar
Main blade
Landing gear
Tail blade
Frequency-
selector
A-B-C
Throttle stick
Joystick
Trimmer
Power-LED
(orange)
Charging
indicator
(red)
ON/OFF-
Switch
Charging
wire
Charging
socket
Power-
Switch
Charging wire
compartment
Controlling climb, descent and hovering
The first step in getting maximum fun out of the Pico Star 1 Gyro Helicopter is to establish a
stable, smooth hover. After a little practice the multi-channel control system can be used to fly
the model in a similar manner to a “proper” model helicopter:
When the machine reaches the desired altitude, hold the left-hand stick (climb / descent) as still
as possible in the position where the helicopter neither climbs nor descends. If the model starts
turning in either direction, use the right-hand stick to counteract the movement; in this way you
will soon achieve a steady hover. Once you have learned the skill of keeping the Pico Star 1

Landing, terminating flight operations
The Pico Star 1 Gyro can be landed simply by gradually moving the left-hand stick back to-
wards you. After the landing the main switch on the model must first be moved to the “OFF”
position, and only then the transmitter can be switched off.
Note: towards the end of a flight the model will become increasingly unstable due to the decli-
ning battery voltage. When this happens you must land the model and recharge the battery.
Fault-finding
• After the initial charge you may find that the flight battery does not give its full capacity, resul-
ting in reduced flight times. The LiPo pack only reaches its full performance after a few
charge / discharge cycles.
After a flying session
• At the end of a flying session the model should be replaced in its original packaging to avoid
the danger of accidentally bending or distorting the rotors.
• If you know you will not be flying the helicopter for a long period, ensure that the model is
switched off, and remove the dry cells from the transmitter.
We wish you loads of fun and pleasure flying your Pico Star 1 Gyro!
19 Operating Instructions Pico Star 1 Gyro
Care and maintenance
• Clean the model carefully after every flying session.
• The model and the remote control system components should only be cleaned using suita-
ble materials.
Please ask your local model shop for advice on this.
Assembly (and repair instructions)
If you have to use solvent-based adhesives, use them only in a well-ventilated room. Take was-
te adhesives and paints to your nearest toxic waste collection point. An unobstructed work area
of generous size is very helpful for all types of modelling activity.
Do not fly the model outdoors if there is any wind.
Pre-flight checking
If there are several helicopters at the flying site, check beforehand that your model is the only
one on “your” channel before you switch the transmitter on. Two transmitters on the same chan-
nel causes interference, and may result in other models crashing.
Before flying the model check that all parts are in place and firmly secured.
The helicopter must always be held in such a way that the rotors are free to spin, other-
wise they may cause injury when they start turning.
Always switch the transmitter on first, and only then the receiver.
Always switch the receiver off first, and only then the transmitter.
Gyro hovering at a particular height, without rotating, you can deliberately alter the orientation
of the fuselage (and therefore the possible direction of flight) using the direction control (right
stick). The forward / back control (right stick again) is used to accelerate or brake the model in
this direction; the helicopter is even capable of flying slowly backwards. By combining all the
stick functions the model can be controlled in a similar manner to a ‘real’ helicopter.
