GRAUPNER SPEED User manual

zu Best.-Nr. 9404
Anleitung
SPEED
Für Elektroantrieb ab
2 oder 3/3200 LiPo-Zellen
Es wird eine Fernsteuerung mit 3 Funktionen benötigt
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Ident-Nr. 0057489 04/2006
Made in China

Vorwort
Wir gratulieren Ihnen zum Kauf des Modells SPEED und wünschen Ihnen bei der
nachfolgend beschriebenen Montage viel Vergnügen.
Das Modell zeigt mit den dafür vorgesehenen Antriebskomponenten hervorragende
Flugleistungen und bietet mit seiner Voll-GFK-Fertigbauweise ein exzellentes
Aussehen. Für die Montage und den Betrieb wird eine fundierte Modellflugerfahrung
vorausgesetzt. Für Modellbau- Anfänger ist das Modell nicht geeignet.
Sicherheitshinweise
Vor dem Versuch der ersten Inbetriebnahme muss die gesamte Betriebs- und
Montageanleitung sorgfältig gelesen werden. Sie alleine sind verantwortlich für
den sicheren Betrieb Ihres RC-Flugmodells. Bei Personen unter 18 Jahren muss
der Bau und Betrieb von einem Erwachsenen, der mit den Gegebenheiten und
möglichen Gefahren eines RC-Flugmodells vertraut ist, verantwortlich überwacht
werden.
Diese Bedienungsanleitung muss sorgfältig aufbewahrt und im Falle einer
Weitergabe dem nachfolgenden Benutzer unbedingt mit ausgehändigt werden.
Fragen, bezüglich der Sicherheit beim Betrieb des RC-Flugmodells, werden
Ihnen vom Fachhandel gerne beantwortet.
Achten Sie beim Kauf einer Funkfernsteuerung darauf, dass die Sende- und
Empfangsgeräte auch für Flugmodelle geeignet und bei der Deutschen
Bundespost-Telekom zugelassen sind, sowie eine FTZ-Serienprüfnummer
besitzen.
In den Frequenzbereichen für Funkfernsteuerungen werden auch andere
Funkanlagen und Hochfrequenzgeräte betrieben. Deshalb kann kein Schutz vor
Störungen durch solche Geräte gewährt werden.
Der Betrieb einer Funkfernsteuerung für Flugmodelle auf den freigegebenen
Kanälen im 35 MHz-Band sind gebührenpflichtig, d. h., die Funkfernsteuerung
muss bei der Deutschen Bundespost-Telekom angemeldet werden.
Weitere Informationen zu diesem Thema bekommen Sie bei Ihrer örtlichen
Telekom-Niederlassung oder bei Ihrem Modellbau-Fachhändler
Fernsteuer-Flugmodelle sind sehr anspruchsvolle und gefährliche
Gegenstände und erfordern vom Betreiber einen hohen Sachverstand, Können
und Verantwortungsbewusstsein.
Rechtlich gesehen, ist ein Flugmodell ein Luftfahrzeug und unterliegt
entsprechenden Gesetzen, die unbedingt eingehalten werden müssen. Die
Broschüre »Modellflugrecht, Paragrafen und mehr«, Best.-Nr. 8034.01, stellt
eine Zusammenfassung dieser Gesetze dar; sie kann auch beim Fachhandel
eingesehen werden. Ferner müssen postalische Auflagen, die die
Fernlenkanlage betreffen, beachtet werden. Entsprechende Hinweise finden
Sie in der Bedienungsanleitung Ihrer Fernsteueranlage.
Es dürfen nur die im Bausatz enthaltenen Teile, sowie die ausdrücklich von
uns empfohlenen Original-Graupner-Zubehör- und Ersatzteile verwendet
werden. Wird auch nur eine Komponente der Antriebseinheit geändert, ist ein
sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher etwaiger

Garantieanspruch.
Verwenden Sie immer nur passende, verpolungssichere Steckverbindungen.
Alle stromführenden Leitungen, Steckverbindungen, sowie die
Antriebsbatterie, bei Selbstkonfektionierung, kurzschlusssicher isolieren.
Kombinieren Sie niemals unterschiedliche, z. B. Blech- und Goldkontakte, da
hier keine sichere Funktion gewährleistet ist.
Bei Verwendung von Schaltern bzw. Reglern mit Empfängerstromversorgung
nur Steckverbindungen mit Graupner-Gold-Kontakten verwenden.
Kurzschlüsse und Falschpolungen vermeiden.
Durch die hohe Energie der LiPo-Batterien besteht Explosions- und
Brandgefahr.
Ein RC-Flugmodell kann nur funktionsfähig sein und den Erwartungen
entsprechen, wenn es im Sinne der Bauanleitung sorgfältigst gebaut wurde.
Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor
Personen- und Sachschäden. Niemand würde sich in ein Flugzeug setzen und
- ohne vorausgegangene Schulung - versuchen, damit zu fliegen. Auch
Modellfliegen bedarf einer fundierten Schulung.
Der Hersteller hat jedoch keine Möglichkeit, den Bau und den Betrieb eines
RC-Flugmodells zu beeinflussen. Deshalb wird hiermit auf die Gefahren
nachdrücklich hingewiesen und jede Haftung dafür abgelehnt.
Bitte wenden Sie sich dazu an erfahrene Modellflieger, an Vereine oder
Modellflugschulen. Ferner sei auf den Fachhandel und die einschlägige
Fachpresse verwiesen. Am besten als Club-Mitglied auf zugelassenem
Modellflugplatz fliegen.
Sie alleine sind verantwortlich für den sicheren Betrieb Ihres RC-Flugmodells.
Fragen, die die Sicherheit beim Betrieb des RC-Flugmodells betreffen, werden
Ihnen vom Fachhandel gerne beantwortet.
Klebstoffe und Lacke enthalten Lösungsmittel, die unter Umständen
gesundheitsschädlich sein können. Beachten Sie daher unbedingt auch die
entsprechenden Hinweise und Warnungen der Hersteller.
Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen
Fähigkeiten sein. Wie beim Autofahren, ist der Betrieb des Flugmodells unter
Alkohol oder Drogeneinwirkung nicht erlaubt.
Informieren Sie alle Passanten und Zuschauer vor der Inbetriebnahme über alle
möglichen Gefahren, die von Ihrem Modell ausgehen und ermahnen diese, sich
in ausreichendem Schutzabstand, wenigstens 5 m hinter der
Luftschraubenebene, aufzuhalten.
Stets mit dem notwendigen Sicherheitsabstand zu Personen oder Gegenständen
fliegen; nie Personen in niedriger Höhe überfliegen oder auf sie zufliegen!
Modellflug darf nur bei Außentemperaturen von - 5º C bis + 35º C betrieben
werden. Extremere Temperaturen können zu Veränderungen von z. B.
Akkukapazität, Werkstoffeigenschaften und mangelhafte Klebeverbindungen
führen.

Jeder Modellflieger hat sich so zu verhalten, dass die öffentliche Sicherheit und
Ordnung, insbesondere andere Personen und Sachen, sowie die Ordnung des
Modellflugbetriebs nicht gefährdet oder gestört wird.
Das Flugmodell niemals in der Nähe von Hochspannungsleitungen,
Industriegelände, in Wohngebieten, öffentlichen Straßen, Plätzen, Schulhöfen,
Parks und Spielplätzen usw. fliegen lassen.
Warnungen müssen unbedingt beachtet werden. Sie beziehen sich auf Dinge
und Vorgänge, die bei einer Nichtbeachtung zu schweren - in Extremfällen
tödlichen Verletzungen oder bleibenden Schäden führen können.
Luftschrauben und generell alle sich drehenden Teile, die durch einen Motor
angetrieben werden, stellen eine ständige Verletzungsgefahr dar. Sie dürfen mit
keinem Körperteil berührt werden! Eine schnell drehende Luftschraube kann z.
B. einen Finger abschlagen!
Sich niemals in oder vor der Drehebene von Luftschrauben aufhalten! Es könnte
sich doch einmal ein Teil davon lösen und mit hoher Geschwindigkeit und viel
Energie wegfliegen und Sie oder Dritte treffen. Darauf achten, dass kein
sonstiger Gegenstand mit einer laufenden Luftschraube in Berührung kommt!
Die Blockierung der Luftschraube, durch irgendwelche Teile, muss
ausgeschlossen sein.
Vorsicht bei losen Kleidungsstücken wie Schals, weiten Hemden usw.: sie
werden vom Propellerstrahl angesaugt und können in den Luftschraubenkreis
gelangen.
Überprüfen Sie vor jeder Inbetriebnahme das Modell und alle an ihm gekoppelten
Teile (z. B. Luftschrauben, Getriebe, RC-Teile usw.) auf festen Sitz und mögliche
Beschädigungen. Das Modell darf erst nach Beseitigung aller Mängel in Betrieb
genommen werden.
Auf gute Standfestigkeit achten, wenn Sie das Modell in der Hand halten.
Passendes Schuhwerk, z. B. Sportschuhe, tragen.
Vergewissern Sie sich, dass die verwendete Frequenz frei ist. Erst dann
einschalten! Funkstörungen, verursacht durch Unbekannte, können stets ohne
Vorwarnung auftreten! Das Modell ist dann steuerlos und unberechenbar!
Fernlenkanlage nicht unbeaufsichtigt lassen, um ein Betätigen durch Dritte zu
verhindern.
Elektromotor nur einschalten, wenn nichts im Drehbereich der Luftschraube ist.
Nicht versuchen, die laufende Luftschraube anzuhalten. Elektromotor mit
Luftschraube nur im fest eingebauten Zustand laufen lassen.
Die Fluglage des Modells muss während des gesamten Fluges immer eindeutig
erkennbar sein, um immer ein sicheres Steuern und Ausweichen zu
gewährleisten. Machen sich während des Fluges Funktionsbeeinträchtigungen
/Störungen bemerkbar, muss aus Sicherheitsgründen sofort die Landung

eingeleitet werden. Sie haben anderen Luftfahrzeugen stets auszuweichen. Start-
und Landeflächen müssen frei von Personen und sonstigen Hindernissen sein.
Immer auf vollgeladene Akkus achten, da sonst keine einwandfreie Funktion der
RC-Anlage gewährleistet ist.
Niemals heiß gewordene, defekte oder beschädigte Batterien verwenden. Es sind
stets die Gebrauchsvorschriften des Batterieherstellers zu beachten.
Vor jedem Flug eine Überprüfung der kompletten RC-Anlage, sowie des
Flugmodells auf volle Funktionstüchtigkeit und Reichweite durchführen.
Dabei ist zu beachten, dass bei der Inbetriebnahme die Motorsteuerfunktion am
Sender immer zuerst in AUS-Stellung gebracht wird. Danach Sender und dann
erst Empfangsanlage einschalten, um ein unkontrolliertes Anlaufen des
Elektromotors zu vermeiden. Gleichfalls gilt immer zuerst Empfangsanlage
ausschalten, danach erst den Sender.
Überprüfen Sie, dass die Ruder sich entsprechend der Steuerknüppel-
Betätigung bewegen.
Für den Betrieb des Modells wird eine gültige Haftpflichtversicherung benötigt.
Mit diesen Hinweisen soll auf die vielfältigen Gefahren hingewiesen werden, die
durch unsachgemäße und verantwortungslose Handhabung entstehen können.
Richtig und gewissenhaft betrieben ist Modellflug eine kreative, lehrreiche und
erholsame Freizeitgestaltung.
Elektroantrieb und Zubehör
Motor
Best.-Nr. Luftschraube Best.-Nr. Spinner Best.-Nr. Antriebsakku Best.-Nr. Drehzahlregler Best.-Nr.
INLINE 600M
12V
6534
23x15 cm
1336.23.15 6038.5 LiPo 2/3200 7,4
V
7650.2
GENIUS 70
2897
INLINE 500 7,2V
6532mit
Planetengetriebe
1720.3
40 x 25 cm
1336.40.25 6038.6 LiPo 3/3200 11,1
V
7650.3
GENIUS 70
2897
RC-Zubehör
FM System MC 19 35 MHz-Band Best.-Nr. 4821 oder 4821.B
Servo C 271 Best.-Nr. 5107(3 Stück)
Servo Verlängerungskabel 180mm Best.-Nr. 3935.18 (3 Stück)
Servo Verlängerungskabel 320mm Best.-Nr. 3935.32 (2 Stück)
Servo Verlängerungskabel 500mm Best.-Nr. 3935.50 (1 Stück)
Empfänger SMC-14 Best.-Nr. 7033
Ersatzteile
Best.-Nr. Bezeichnung
9404.2 Rumpf, GFK/CFK
.3 Tragfläche, GFK/CFK
.4 Höhenleitwerk, GFK/CFK
.20 Motorspant, lasergeschnitten

Bauanleitung
Werkzeuge
Folgende Werkzeuge werden für den Zusammenbau benötigt., Haushaltsschere,
Balsamesser, Best.-Nr. 986, Kreuzschlitzschraubendreher, Best.-Nr. 810 elektrische
Kleinbohrmaschine, Spiralbohrer, Ø 1,2, 3,0 mm, Sechskantstiftschlüssel SW 2,0,
2,5, Flachzange, Seitenschneider, Schleifpapier.
Klebstoffe
Geeignete Klebstoffe sind Graupner Sekundenkleber Best.-Nr. 5821
GRAUPNER Aktivator für Sekundenkleber Best.-Nr. 953.150
UHU- plus schnellfest Best.-Nr.962, Klebeband Best.-Nr. 693.1
UHU- Schraubensicher Best.-Nr. 952
Sofern nichts anderes erwähnt UHU plus schnellfest verwenden und
Klebeflächen gründlich mit Schleifpapier überschleifen.
Der Einbau des Elektroantriebs

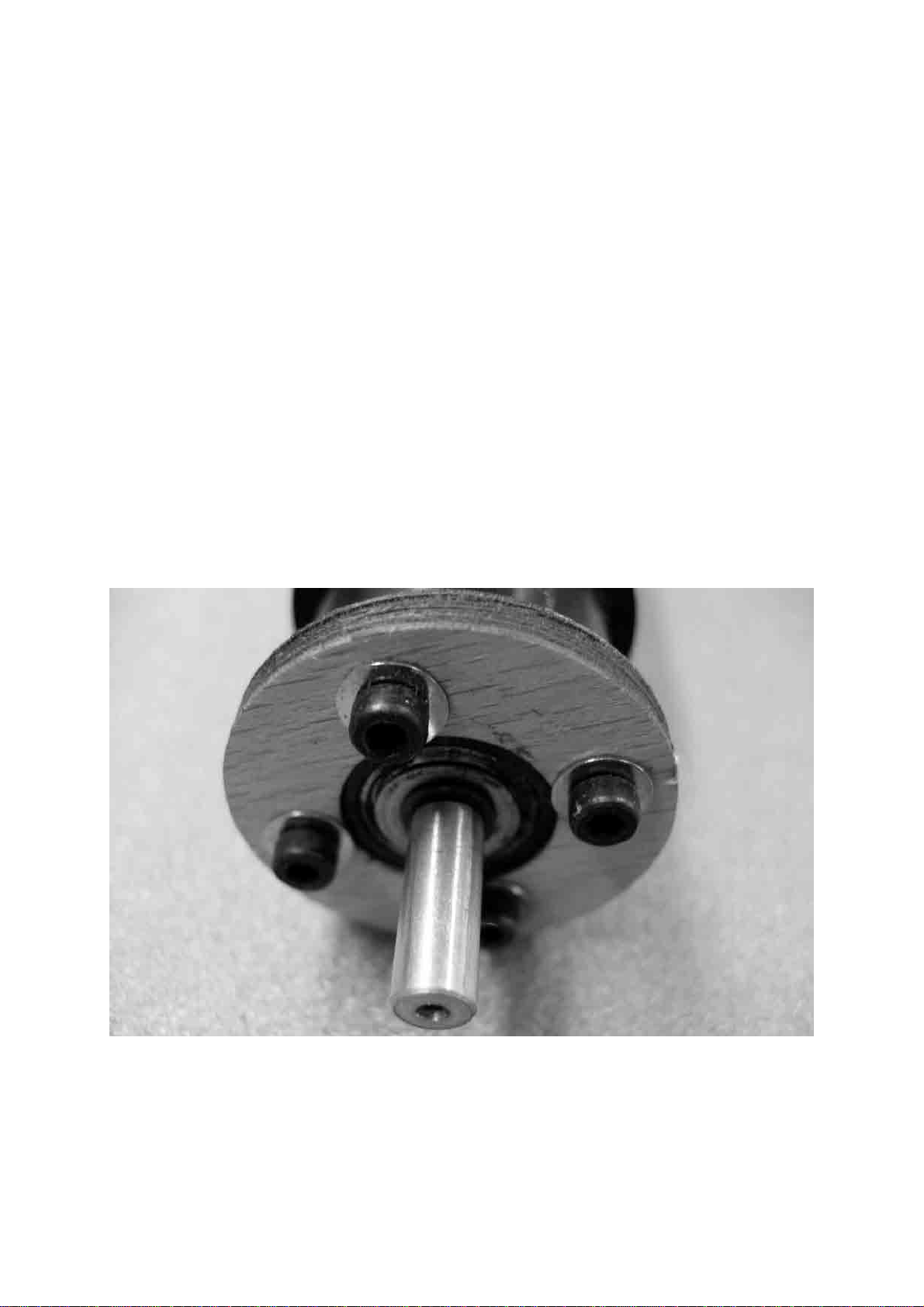

Den Motorspant (1) mit Schrauben (3) und Scheiben (4) auf das Getriebe schrauben
Den Motorspant einpassen, die Motorkabel müssen dabei oben liegen und die
Spantvorderseite soll ca. 3 mm hinter der Rumpfvorderkante liegen. Spant mit UHU
schnellfest in den Rumpf einkleben, mittels Klappluftschraube den richtigen Sitz
überprüfen. Motorsturz und Motorseitenzug stimmen, wenn die Spinnerendkante mit
der Rumpfvorderkante übereinstimmt. Zwischen Spinner und Rumpf einen Abstand
von 1mm einhalten.

Die Anschlusskabel gemäß Abbildung mit dem Kabelbinder (17) fixieren, dann den
Antriebsstrang in den Rumpf setzen und mit den Befestigungselementen (3) und (4)
einschrauben.
Der Einbau des Höhenruderservos
Die Abbildung zeigt den gekürzten und gebohrten (Ø 1,2 mm) Servohebel.

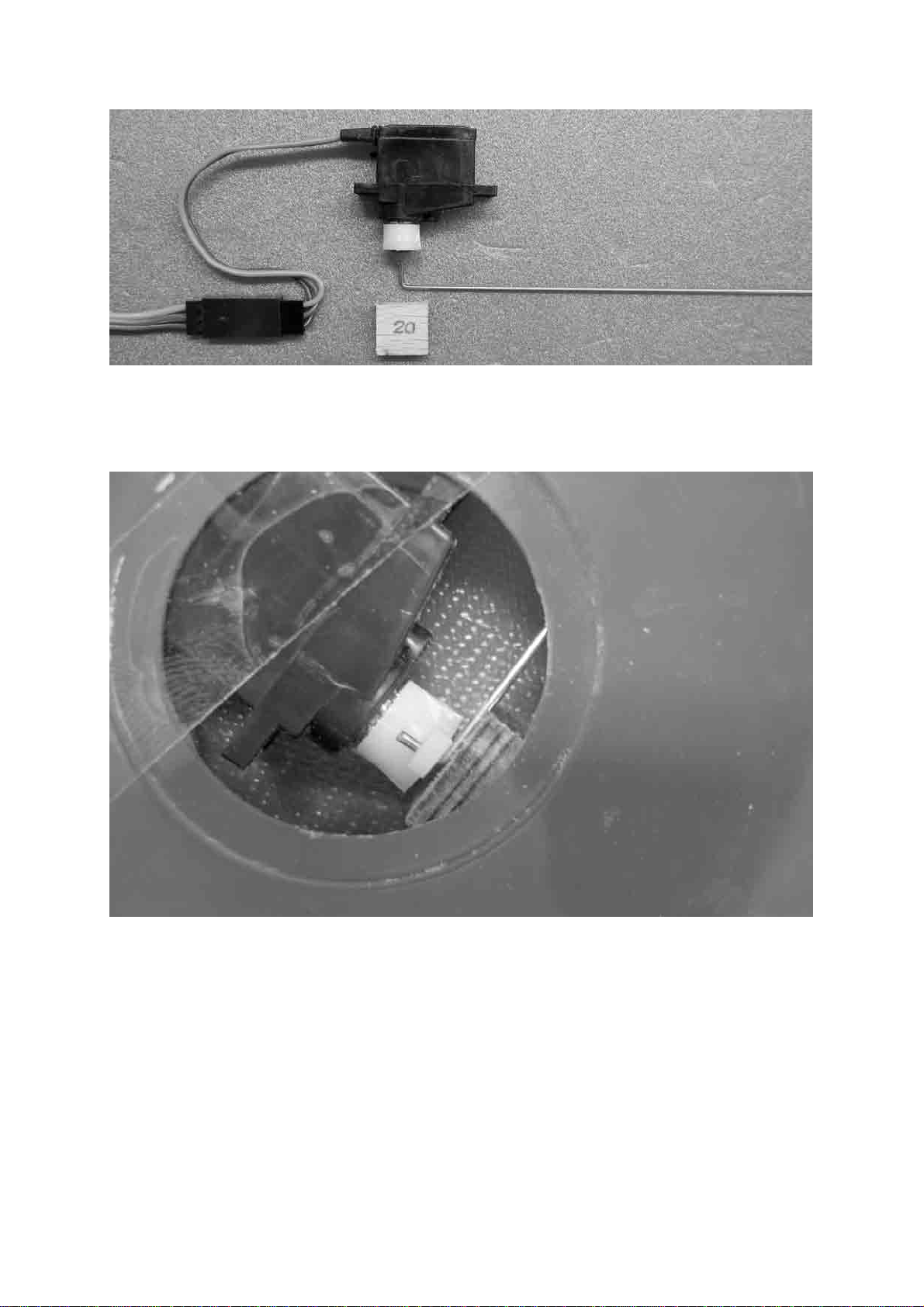

Die Abbildung zeigt die zum Einbau vorbereiteten Einzelteile. Das Höhenruderservo
ist mit dem 500 mm langen Verlängerungskabel bestückt und das Gestänge (5) ist
unten 5 mm lang abgewinkelt.
Die Abbildung zeigt das eingeklebte Höhenruderservo. (Bildunterkante entsprechend
Rumpflängsachse) Für das Gestänge (5) die Seitenflosse oben öffnen, dann Servo
und Gestänge in den Rumpf setzen. Zuerst das Servo einkleben (mit Klebeband
fixieren), dann die Gestängesicherung (20).
Die Servoabdeckung (10) zum Schluss einpassen und mit Klebeband oder wenig
Sekundenklebstoff sichern.
Das Höhenleitwerk
In das Höhenruder muss lediglich noch das Ruderhorn (7) eingeklebt werden. Dieses
zuerst auf eine Gesamtlänge von 6mm kürzen. Die Ruderhornposition liegt exakt
mittig, 10 mm hinter der Rudervorderkante. Die Bohrung Ø 3 mm gefühlvoll
ausführen, max. 3 mm tief, sodass die Ruderoberfläche nicht beschädigt wird.

Das Höhenruderhorn (7) kann eingeklebt werden.
Die Abbildung zeigt das eingeklebte Höhenruderhorn. Achtung, das Gestänge (5)
oben mindestens 8mm abwinkeln, sodass es bei aufgeschraubtem
Höhenleitwerk keinesfalls aus dem Ruderhorn ausklinken kann. Das
Höhenleitwerk mit der Schraube (8) hinten und vorne mit einer Schraube (9)
aufschrauben. Achtung, vor jedem Start einen Rudercheck durchführen und
prüfen, ob das Höhenrudergestänge eingehängt ist.
Die Tragfläche

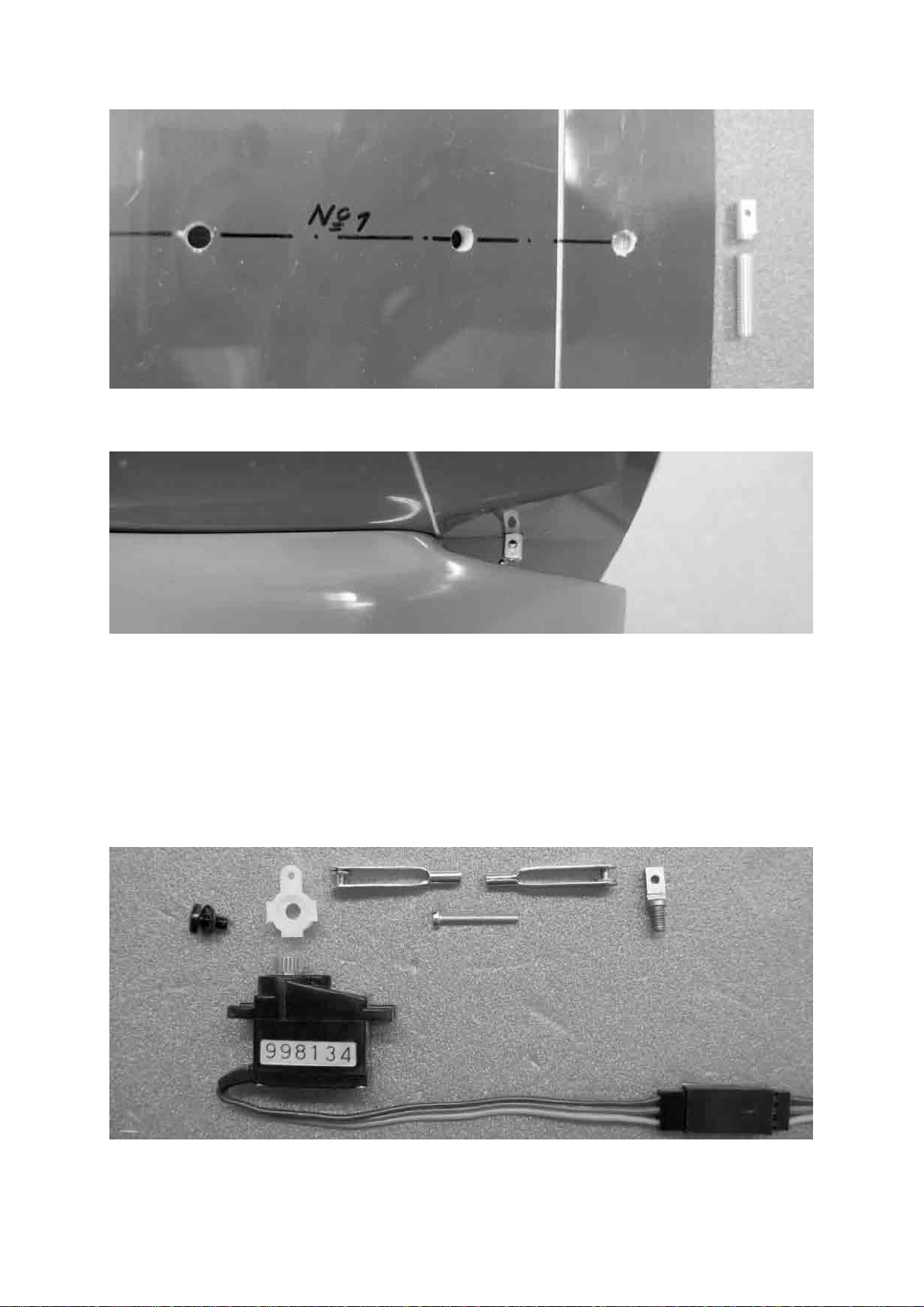

Die Abbildung zeigt die Einzelteile der Querruderanlenkung. Zuerst die Servos mit
320 mm langen Verlängerungskabel bestücken, Die Steckverbindung mittels

Klebeband oder Sekundenkleber sichern und dann in die Tragfläche einziehen.
Hierfür liegen bereits Schnüre in der Fläche. Den vorbereiteten Servohebel bei exakt
neutral eingestellten Servos aufschrauben. Die Querruderhörner (12) einschrauben.
Das Querrudergestänge aus den Teilen (13) und (14) herstellen. Den Kopf von
Schraube (14) abtrennen. Achtung, die Gabelköpfe (13) und das Verbindungsteil (14)
unbedingt mit UHU schraubensicher fixieren.
Die Abbildung zeigt das eingeklebte Querruderservo mit angeschlossenem
Querrudergestänge. Die Abdeckung (15) kann eingepasst und mittels Klebeband
aufgeklebt werden.
Der Einbau des Empfängers und der LiPo – Batterie
In Buchse 3 das Verlängerungskabel des Höhenruderservos einstecken in die
Buchsen 2 und 5 (Querruderservos) und Buchse 7 (Drehzahlregler) jeweils ein
180 mm langes Verlängerungskabel einstecken. Die entsprechenden Komponenten
anschließen und eine Funktionskontrolle durchführen.
Achtung, vorher unbedingt die Luftschraube entfernen!

Wenn alle Funktionen korrekt sind, den Empfänger in Schaumstoff einwickeln und in
den Rumpf, hinter der Tragfläche einschieben. Die Empfängerantenne durch die
Rumpfunterseite nach außen führen, und bis zur Vorderkante Seitenflosse mit
Klebeband befestigen.
Die LiPo- Batterie mittels Klettband (18) und (19) im Rumpf befestigen.
Der Schwerpunkt
Die Position der LiPo Batterie im Rumpf so einstellen, dass der Schwerpunkt bei
aufgeschraubter Tragfläche (11) ( Schrauben (16) und Schraube (9) verwenden) ca.
55 mm hinter der Tragflächenvorderkante liegt.
Rudereinstellung
Folgende Ruderausschläge werden empfohlen, gemessen jeweils an den
Ruderendkanten- Außenseite.
Querruder: nach oben 12 mm, nach unten 6mm. Bremsstellung: beide Querruder
17 mm nach oben.
Höhenruder: jeweils 3 mm nach oben und unten.
Graupner Modellbau wünscht schöne Flüge mit Ihrem neuen Modell SPEED
Stückliste SPEED
Teil-
Nr. Benennung An- zahl Werkstoff
Abmessung in mm
1 Motorspant 1 Sperrholz Ø39x4
2 GFK- Rumpf 1 GFK Fertigteil
3 Zylinderkopfschraube 4 Stahl M3x8
4 Unterlegscheibe 4 Stahl Ø8/3,2
5 Höhenrudergestänge 1 Stahl Ø1,2x130
6 Höhenleitwerk 1 GFK Fertigteil
7 Höhenruderhorn 1 Aluminium Ø3x6
8 Senkkopfschraube 1 Stahl M3x10
9 Senkkopfschraube 2 Stahl M3x12
10 Servoabdeckung 1 GFK Ø40x0,2
11 Tragfläche 1 CFK/GFK Fertigteil
12 Querruderhorn 2 Messing Ø4x13
13 Gabelkopf 4 Stahl M2x26
14 Verbindungsteil 2 Stahl M2x15
15 Querruderservoabdeckung 1 Paar GFK Fertigteil
16 Zylinderkopfschraube 2 Stahl M3x16
17 Kabelbinder 1 Kunststoff 188x4
18 Klettband grob 1 Kunststoff 100x25
19 Klettband fein 1 Kunststoff 100x25
20 Gestängesicherung 1 Sperrholz 12x12x4

INSTRUCTIONS
Introduction
Congratulations on your choice of the SPEED, and we hope you thoroughly enjoy
assembling it as described in these instructions.
With the recommended power system components the model has a superb
performance, and its all-GRP construction gives it a fabulous appearance. This
aircraft calls for a sound knowledge and experience of model building and flying, and
is not suitable for beginners.
Safety Notes
Be sure to read right through the instructions covering assembly and operation
of your model before you attempt to operate it for the first time. You alone are
responsible for the safe operation of your radio-controlled model. Young
people under 18 years of age should only be permitted to build and fly this
model under the instruction and supervision of an adult who is aware of the
hazards involved in this activity.
These operating instructions should be stored in a safe place, and must be
handed on to the new owner if you ever dispose of the model. If you have
questions or queries about operating this RC model aircraft safely, please
contact your local model shop in the first instance, where the staff will be
pleased to advise you.
If you are buying a radio control system for your new model, ensure that the
transmitter and receiving system are expressly stated to be suitable for use in
model aircraft, and bear the appropriate approval stickers.
The frequency bands used for the radio control of models are also employed
by other radio transmitting and RF equipment. For this reason it is not possible
to be completely sure that no interference will occur when you are flying your
model.
No licence fee is payable for using approved RC equipment to control a model
aircraft on the appropriate channels in the 35 MHz band, but this may not apply
in the country where you fly this model.
For more information on this subject please contact your local
telecommunications centre, or ask at your nearest model shop.
Radio-controlled model aircraft are extremely demanding and potentially
dangerous objects, and require a high level of skill, specialised knowledge, and
an awareness of responsibility from the operator.
In legal terms our models are classed as aircraft, and as such are subject to
legal regulations and restrictions which must be observed. Our brochure
“Modellflugrecht, Paragrafen und mehr” (Model Aviation Law, Legal
Requirements and more) is available under Order No. 8034.01, and contains a
summary of all these rules. Your local model shop should have a copy which
you can read. There are also Post Office regulations concerning your radio
control system, and these must be observed at all times. Refer to your RC
system instructions for more details.

Be sure to use only those parts included in the kit, together with other genuine
Graupner accessories and replacement parts as recommended expressly by
us. Even if you change a single component of the power system you can no
longer be sure that the system will work reliably, and such changes also
invalidate your guarantee.
Use only matching polarised connectors. All high-current cables and
connectors must be insulated carefully to eliminate the risk of short-circuit;
this also includes the flight battery if you assemble the pack yourself. Never
combine plugs and sockets of different types, e.g. gold-contact with tin-
contact, as such connections are never reliable in the long-term.
If you are using a motor switch or speed controller with an integral receiver
power supply (BEC system), be sure to use only Graupner gold-contact
connectors.
Avoid short circuits and reverse polarity at all times.
The high energy density of NC batteries involves a permanent danger of fire
and even explosion.
A radio-controlled model aircraft can only work properly and fulfil your
expectations if it is built very carefully, and in accordance with the building
instructions. If you wish to avoid injuring people and damaging property it is
essential to be careful and painstaking at all stages of building and operating
your model. Nobody would climb into a full-size aircraft and try to fly it without
completing a course of training first. Model flying is just such a skill, and has
to be learned in exactly the same way.
However, as manufacturers we have no means of influencing the way you build and
operate your RC model aircraft, and for this reason we can do no more than point out
the hazards expressly. We accept no further liability.
If you need help, please enlist the aid of an experienced modeller, join a model
club or enrol at a model flying training school. Model shops and the specialist
model press are also good sources of information. The best course is always
to join a club and fly at the approved model flying site.
You alone are responsible for the safe operation of your RC powered glider.
If you have queries concerning safety relating to RC model aircraft, please ask
your local model shop for advice, where the staff will be glad to help.
Adhesives and paints contain solvents which may be hazardous to health
under certain circumstances. Read and observe the notes and warnings
supplied by the manufacturer of these materials.
The operator of the model must be in full possession of his or her bodily and
mental faculties. As with car driving, operating a model aircraft under the
influence of alcohol or drugs is highly dangerous and not permissible under
any circumstances.
Make sure that all passers-by and onlookers are aware of the hazards involved
in the operation of your model. Remind them to keep a safe distance from the
model: at least 5 m behind the rotational plane of the propeller.
Keep a safe distance between your model and other people or objects at all
times. Never fly low over people or directly towards them.

Radio-controlled models should only be flown in temperatures within the range
-5° to +35°C. More extreme temperatures can lead to changes in battery
capacity, material characteristics, the strength of glued joints and other
unwanted effects.
All model flyers should behave in such a way that the danger to people and
property is minimised. Never act in any way which will disturb other flyers or
jeopardize safe, orderly flying at the site.
Don’t operate your model in the vicinity of overhead power cables, industrial
sites, residential areas, public roads, squares, school playgrounds, public
parks or sports fields etc.
Don’t ignore our warnings. They refer to hazardous materials and processes
which, if ignored, can result in fatal injury or serious damage to property.
Propellers and other rotating parts which are powered by a motor represent a
permanent hazard and present a real risk of injury. Don’t touch them with any
part of your body. For example, a propeller spinning at high speed can easily
slice off your finger.
Keep well clear of the rotational plane of the propeller. You never know when
some part (or the whole propeller) may come loose and fly off at high speed,
hitting you or anybody else in the vicinity; this can result in serious injuries.
Never touch the revolving propeller with any object.
Ensure that there is no chance of any object obstructing the propeller and
preventing it turning.
Take care with loose clothing such as scarves, loose shirts etc. Flapping cloth
can easily be sucked into the area of the propeller and then get tangled in the
blades. This is extremely dangerous.
Every time you intend flying the model, check carefully that all parts connected
to it are working correctly, including propeller, gearbox, RC components, etc.
Everything must be properly located and firmly secured. Check for possible
damage, and do not fly your model unless you are confident that everything is
in perfect order.
Whenever you are working on the motor, make sure that you are on a safe
surface and cannot slip. Wear high-grip shoes such as trainers.
Satisfy yourself that your frequency is vacant before you switch on. Radio
interference caused by unknown sources can occur at any time without
warning. If this should happen, your model will be uncontrollable and
completely unpredictable. Never leave your radio control system unguarded,
as other people might pick it up and try to use it.
Do not switch on an electric motor unless you are sure that there is nothing in
the rotational plane of the propeller. Don’t attempt to stop the spinning

propeller with your hands. Never run an electric motor with a propeller fitted
unless it is firmly anchored.
If you are to fly your model safely and avoid problems it is essential that you
are aware of its position and attitude throughout each flight - so don’t let it fly
too far away! If you detect a control problem or interference during a flight,
immediately land the model to prevent a potential accident. Models must
always give way to full-size aircraft. Take-off and landing strips should be kept
free of people and other obstacles.
Your RC system can only work reliably if the batteries are kept fully charged.
Never use batteries which are hot, faulty or damaged. Always heed the
instructions provided by the battery manufacturer.
Before every flight be sure to carry out a range check, and ensure that all
functions are working correctly. Note in particular that the motor control
function on the transmitter must first be set to the OFF position before you
switch on the system. Always switch on the transmitter first, then the receiving
system, to eliminate any chance that the motor will burst into life unexpectedly.
When switching off, reverse the order: receiving system first, then the
transmitter.
Check that the control surfaces move in the direction which corresponds to the
stick movement.
Do not operate this model without first taking out suitable third-party
insurance.
Please don’t misunderstand the purpose of these notes. We only want to make
you aware of the many dangers and hazards which can arise if you lack
knowledge and experience, or work carelessly or irresponsibly. If you take
reasonable care, model flying is a highly creative, instructive, enjoyable and
relaxing pastime.
Electric power system and accessories
Motor
Order No. Propeller Order No. Spinner Order No.
Flight battery
Order No. Speed controller
Order No.
INLINE 600 M 12V
6534 23 x 15 cm 1336.23.15 6038.5 LiPo 2/3200 7.4 V 7650.2 Genius 70 2897
INLINE 500 7.2 V
6532
with
planetary gearbox
1720.3
40 x 25 cm
1336.40.25 6038.6
LiPo 3/3200 11.1
V
7650.3
Genius 70
2897
RC system components
MC 19 35 MHz FM radio control system Order No. 4821 or 4821.B
C 271 servo Order No. 5107 (3 required)
Servo extension lead, 180 mm Order No. 3935.18 (3 required)
Servo extension lead, 320 mm Order No. 3935.32 (2 required)
Servo extension lead, 500 mm Order No. 3935.50 (1 required)
SMC-14 receiver Order No. 7033

Replacement parts
Order No. Description
9404.2 Fuselage, GRP / CFRP
9404.3 Wing, GRP / CFRP
9404.4 Tailplane, GRP / CFRP
9404.20 Motor bulkhead, laser-cut
Building instructions
You will need the following tools to complete the model: household scissors, balsa
knife (Order No. 986), cross-point screwdriver (Order No. 810), miniature electric drill,
1.2 mm / 3.0 mm Ø twist drills, 2.0 mm / 2.5 mm A/F allen keys, flat-nose pliers, side-
cutters, abrasive paper.
Adhesives
Suitable adhesives:
Graupner cyano-acrylate (“cyano”), Order No. 5821
Graupner cyano-acrylate activator, Order No. 953.150
UHU-plus schnellfest (fast-setting epoxy), Order No. 962
Adhesive tape, Order No. 693.1
UHU-Schraubensicher (thread-lock fluid), Order No. 952
Use UHU plus schnellfest for all joints unless stated otherwise; roughen all
joint surfaces thoroughly using abrasive paper.
Installing the electric motor
Attach the motor bulkhead (1) to the gearbox using the screws (3) and washers (4).
Trial-fit the motor bulkhead in the fuselage; note that the motor cables must be at the
top, and the front face of the bulkhead should be recessed inside the front edge of
the fuselage by about 3 mm. Glue the bulkhead in the fuselage using UHU
schnellfest; fit the folding propeller on the gearbox shaft to check alignment: the
motor downthrust and sidethrust are correct when the trailing edge of the spinner
backplate lines up accurately with the front face of the fuselage, with an even 1 mm
clearance gap between the spinner and the fuselage.
Clamp the cables to the speed controller using the cable tie (17), as shown in the
illustration, then fit the power system assembly in the fuselage and screw the motor
to the nose bulkhead once more using parts (3) and (4).
Installing the elevator servo
The illustration shows the elevator servo output arm cut down and drilled to suit the
steel pushrod (1.2 mm Ø).
The picture shows the elevator servo components prepared for installation: the
elevator servo is fitted with a 500 mm extension lead, and the final 5 mm of the
pushrod (5) is bent at right-angles.
The next photo shows the elevator servo glued in the fin (bottom of picture parallel to
fuselage datum). Open the fin at the top for the pushrod (5), then fit the servo and the
pushrod in the circular recess. Glue the servo in place inside the recess, tape it in
place while the resin is hardening, then fit the plywood pushrod retainer block (20).

Trim the servo well cover (10) to fit neatly, and secure it with adhesive tape or a little
cyano.
The tailplane
All that needs to be done here is to glue the elevator horn (7) in place. Cut down the
horn to an overall length of 6 mm. The horn should be positioned exactly central, 10
mm aft of the elevator leading edge. Cut the 3 mm Ø hole for the horn very carefully,
drilling no deeper than 3 mm to avoid damage to the top surface of the moulding.
The elevator horn (7) can now be glued in place.
The picture shows the elevator horn installed. Caution: bend the end of the
elevator pushrod (5) at 90°, leaving an angled stub at least 8 mm long, so that
there is no chance of it disengaging when the tailplane is screwed to the fin.
Fix the tailplane to the fin using the screw (8) at the rear and the screw (9) at
the front. Caution: check the control systems before every flight, and ensure
that the elevator pushrod is connected to the horn.
The wing
The photo shows the component parts of one aileron linkage. First connect a 320 mm
extension lead to the servo lead, and secure the connection with adhesive tape or a
drop of cyano before threading it through the wing; you will find lengths of thread in
the wing for this purpose. Repeat with the second aileron servo. Set the servos
exactly to centre (from the transmitter), then fit the prepared output arms on the servo
shafts. Screw the aileron horns (12) into the ailerons. Cut the heads from the
machine screws (14), and make up the aileron pushrods from parts (13) and (14).
Caution: it is essential to apply UHU schraubensicher (thread-lock fluid) to the
clevises and the pushrod (14).
The illustration shows one aileron servo glued in the wing, with the aileron pushrod
connected. With both aileron servos in place, the servo well covers can be trimmed to
fit and taped to the wings.
Installing the receiver and the LiPo flight battery
onnect the elevator servo extension lead to receiver socket 3. Connect 180 mm
extension leads to sockets 2 and 5 (aileron servos) and another to socket 7 (speed
controller). Connect the appropriate components to the extension leads, and check
the working systems in turn.
Caution: be sure to remove the propeller before you connect the flight battery!
When you are confident that everything is working correctly, pack the receiver in
foam and push it into the fuselage aft of the wing. Run the receiver aerial out of the
fuselage through a hole in the underside, and tape it to the leading edge of the fin.
Fix the LiPo battery in the fuselage using Velcro (hook-and-loop) tape (18) and (19).
Centre of Gravity
Adjust the position of the LiPo battery in the fuselage to set the correct balance point.
With the model fully assembled - wing (11) attached using the screws (16) and (9) -
the CG should be around 55 mm aft of the wing root leading edge.
Control surface travels

We recommend the following control surface travels, in each case measured at the
outboard end of the control surface:
Ailerons: 12 mm up, 6 mm down; brake setting: both ailerons 17 mm up.
Elevator: 3 mm up, 3 mm down.
And now all that remains is to wish you many hours of pleasure building and flying
your SPEED.
Parts List - SPEED
Part Description No. Material Size in mm
No. off
1 Motor bulkhead 1 Plywood 39 Ø x 4
2 GRP fuselage 1 GRP Ready made
3 Cheesehead screw 4 Steel M3 x 8
4 Washer 4 Steel 8 / 3.2 Ø
5 Elevator pushrod 1 Steel 1.2 Ø x 130
6 Tailplane 1 GRP Ready made
7 Elevator horn 1 Aluminium 3 Ø x 6
8 Countersunk screw 1 Steel M3 x 10
9 Countersunk screw 2 Steel M3 x 12
10 Servo well cover 1 GRP 40 Ø x 0.2
11 Wing 1 GRP / CFRP Ready made
12 Aileron horn 2 Brass 4 Ø x 13
13 Clevis 4 Steel M2 x 26
14 Aileron pushrod (machine screw) 2 Steel M2 x 26
15 Aileron servo well cover Pair GRP Ready made
16 Cheesehead screw 2 Steel M2 x 16
17 Cable tie 1 Plastic 188 x 4
18 Velcro tape, coarse 1 Plastic 100 x 25
19 Velcro tape, fine 1 Plastic 100 x 25
20 Pushrod retainer block 1 Plywood 12 x 12 x 4

Instructions de montage
Avant-propos
Nous vous félicitons pour votre achat du modèle SPEED et nous vous souhaitons
beaucoup de plaisir avec la description du montage qui va suivre.
Avec les groupes de propulsion prévus, ce modèle démontre de remarquables qualités
de vol. et offre une très belle allure avec sa construction entièrement en fibre de verre.
Une bonne expérience en modélisme est nécessaire pour son montage et son
utilisation et pour cette raison ce modèle ne convient pas aux débutants.
Conseils de sécurité
Avant de tenter la première mise en service, la totalité des instructions de
montage et d'utilisation devra être attentivement lue. Vous êtes seul
responsable de la sécurité d’utilisation de votre modèle R/C. Les personnes en
dessous de 18 ans devront réaliser et utiliser ce modèle sous la surveillance
d’un adulte familliarisé avec les dangers qu’un modèle R/C peut présenter.
Ces conseils de sécurité font partie de ces instructions et devront être
soigneusement conservés afin de pouvoir les remettre à l'utilisateur suivant en
cas de vente du modèle.
Demandez à votre revendeur les précautions à prendre pour l’utilisation d’un
modèle R/C, il vous renseignera volontiers.
Les modèles d'avions R/C sont des appareils pouvant être dangereux et qui
exigent de leur utilisateur une grande compétence et la conscience de sa
responsabilité.
Un modèle volant est comparable à un véritable aéronef pour lequel toutes les
dispositions légales doivent être prises. La possession d’une assurance est
obligatoire !
Il conviendra d'utiliser exclusivement les éléments fournis dans la boite de
construction ainsi que les accessoires d'origine Graupner et les pièces
détachées conseillées. Si un seul composant de la propulsion est remplacé,
une parfaite sécurité de fonctionnement de peut plus être assurée et peut
entraîner la perte du bénéfice de la garantie.
Utilisez toujours des connecteurs adaptés entre-eux avec sécurité contre les
inversions de polarité. Tous les conducteurs de courant, les connexions ainsi
que les batteries de confection personnelle devront être isolés contre les
court-circuits.
Ne combinez jamais des connecteurs différents, par ex. des contacts en tôle
avec des contacts dorés, car ici aucune sécurité de fonction ne pourra être
garantie.
Avec l’utilisation des commutateurs et des régulateurs assurant l’alimentation
de la réception, utilisez uniquement des connecteurs Graupner à contacts
dorés.
Evitez les court-circuits et les inversions de polarité.
Par la forte énergie emmagasinée par les batteries LiPo, il existe un danger
d’explosion et d’incendie.
Un modèle volant R/C ne peut évoluer correctement que s'il a été construit et
réglé conformément aux instructions de montage et seule une utilisation

prudente et responsable évitera de provoquer des dommages matériels ou
corporels. Le pilotage sûr d’un modèle réduit n’est possible qu’après un
entraînement ou un écolage appropriés.
Le fabricant n'a cependant aucune possibilité d'influencer la construction et
l'utilisation d'un modèle de sa production. C'est pourquoi nous attirons ici
l'attention sur les dangers représentés en dégageant toute responsabilité.
Faites-vous assister par un modéliste expérimenté, ou inscrivez-vous dans une
association ou dans une école de pilotage. Consultez en outre votre revendeur
et la Presse spécilisée. Le mieux est de faire partie d'un club d'aéromodélisme
pour pouvoir voler sur un terrain autorisé.
Les colles et les peintures contiennent des solvants qui dans certaines
conditions peuvent être nocifs pour la santé. Pour cette raison, observez
impérativement le mode d'emploi et les avertissements indiqués par le
fabricant correspondant.
L'utilisateur doit être en pleine possession de ses facultés physiques et
mentales. Comme pour la conduite des automobiles, le pilotage des modèles
volants sous l'effet de l'alcool ou de la drogue n'est pas autorisé.
Avant de faire voler votre modèle, informez tous les passants et les
spectateurs sur les dangers qu'il peut présenter et demandez-leur de se tenir à
une distance de sécurité d’au moins 5 m derrière le champ de rotation de
l’hélice.
Tenez-vous à une distance de sécurité suffisante de personnes ou d'objets; ne
survolez jamais de personnes à basse altitude et ne volez jamais dans leur
direction.
Un modèle volant R/C ne doit voler que par des températures extérieures
comprises entre – 5° à + 35°C. Des températures ext rêmes peuvent conduire
par ex. à une modification de la capacité des accus, des propriétés des
matériaux et de la résistance des collages.
Chaque modéliste doit se comporter de façon à ce que l'ordre et la sécurité
publiques, vis-à-vis des autres personnes et des biens, ainsi que l'activité des
autres modélistes ne soient pas mis en danger, ni perturbés.
Ne faites jamais voler votre modèle à proximité des lignes à haute tension,
dans les zones industrielles, les agglomérations, sur les voies publiques, les
places, dans les cours d'école, les parcs et les aires de jeux, etc…
Les avertissements donnés devront être impérativement respectés. Leur non-
observation peut conduire à de sérieux dommages et dans les cas extrêmes à
des blessures graves.
Les hélices et en général toutes les pièces mécaniques entraînées par un
moteur présentent un danger de blessures permanent et ne doivent être
touchées par aucune partie du corps! Une hélice tournant à haut régime peut
par ex. couper un doigt!
