Greenlee 5778 Guide

OPERATION, SERVICE AND
PARTS INSTRUCTION MANUAL
999 9605.7 IM 1065 REV 1 9/97
© 1997 Greenlee Textron
Read and understand this
material before operating or
servicing this equipment.
Failure to understand how to safely
operate this tool could result in an
accident causing serious injury or death.
MEGOHMMETER
MODEL 5778

Greenlee Textron / Subsidiary of Textron Inc.
5778 Megohmmeter
IMPORTANT SAFETY
INSTRUCTIONS
SAFETY ALERT
SYMBOL
The symbol above is used to call your
attention to instructions concerning
your personal safety. Watch for this
symbol. It points out important safety
precautions. It means “ATTENTION!
Become alert! Your personal safety
is involved!” Read the message that
follows and be alert to the possibility
of personal injury or death.
Immediate hazards which, if not
avoided, WILL result in severe personal
injury or death.
Hazards or unsafe practices which, if not
avoided, COULD result in severe personal
injury or death.
Hazards or unsafe practices which, if not
avoided, COULD result in minor personal
injury or property damage.
SAVE THESE INSTRUCTIONS
Additional copies of this manual are
available upon request at no charge.
2

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
5778 Megohmmeter
IMPORTANT SAFETY
INSTRUCTIONS
A person who has not read
and does not understand all
operating instructions is not
qualified to operate this tool.
Failure to read and understand
safety instructions may result
in injury or death.
SAVE THESE INSTRUCTIONS
Additional copies of this manual are
available upon request at no charge.
3
Electric shock hazard:
Contact with the test leads
while turning the hand crank
could result in severe injury
or death.
Electric shock hazard:
Contact with live circuits
could result in severe injury
or death.

Greenlee Textron / Subsidiary of Textron Inc.
5778 Megohmmeter
SAVE THESE INSTRUCTIONS
Additional copies of this manual are
available upon request at no charge.
IMPORTANT SAFETY
INSTRUCTIONS
4
• Do not connect the tester to a source
of voltage or current. Damage to the
tester may result.
• Do not perform any service or
maintenance other than as described
in the manual. Unauthorized repairs
will void the warranty and may
damage the tester.
• Do not use or store the tester in hot
(more than 135°F or 57°C) or
humid (more than 80% relative
humidity) conditions. Damage to the
tester may result.
Failure to observe these precautions
could result in injury and damage to
the tester.
Do not use the tester if it is wet or
damaged. Electric shock may result.
Failure to observe this warning could
result in severe injury or death.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
5778 Megohmmeter
Description
The 5778 Megohmmeter is intended to
perform nondestructive insulation tests for
electrical wire, machines, transformers,
motors, and other equipment.
Features
• Large, easy-to-read display
• 3 Test Ranges
• Hand Crank
• Protective Leather Carrying Case
• Color-coded test leads
• Insulated alligator clips
5

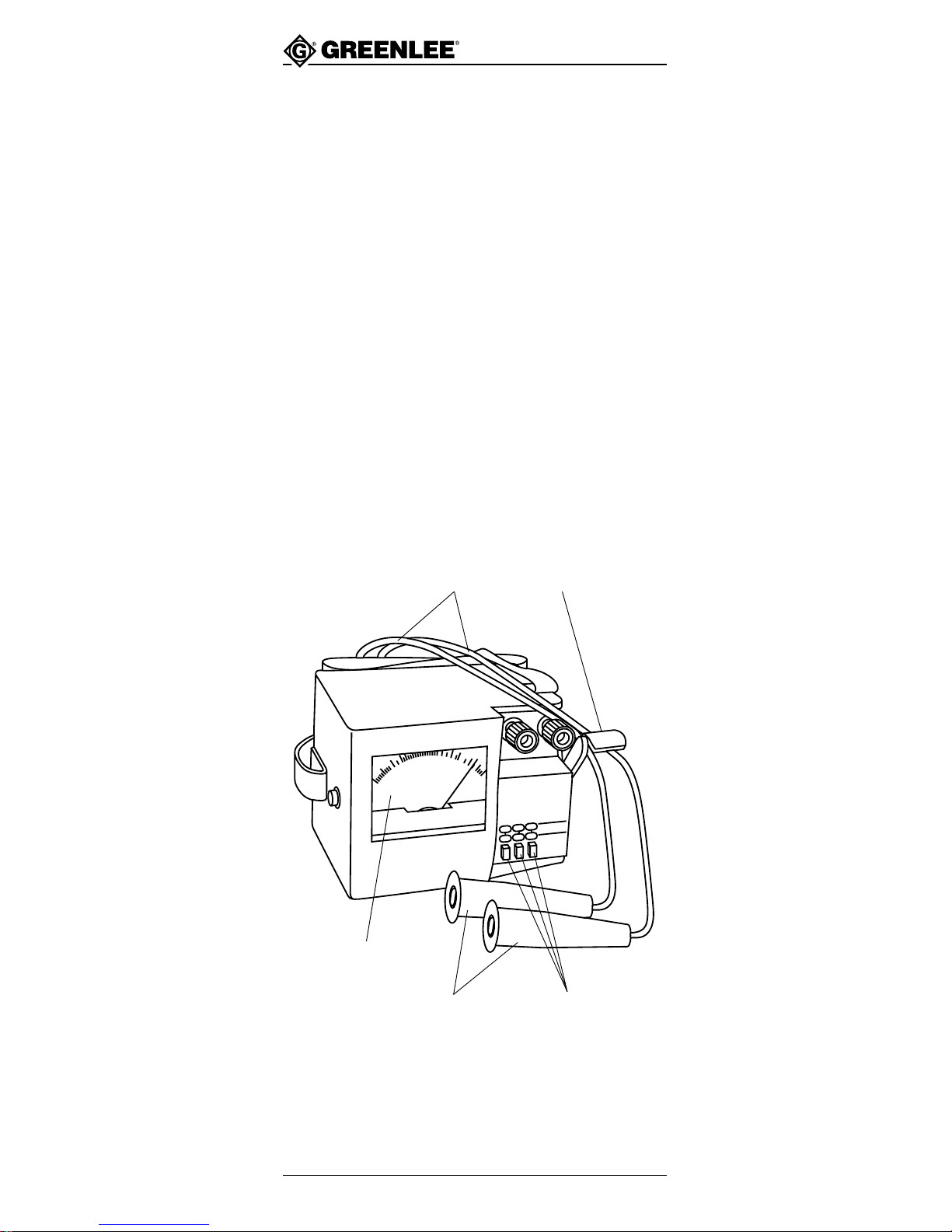

Display
Alligator Clips
Hand CrankTest Leads
Test Ranges

Greenlee Textron / Subsidiary of Textron Inc.
5778 Megohmmeter
Megohmmeter Test
1. Visually inspect the tester, test leads,
and alligator clips.
2. Plug the red test lead into the positive
jack, and plug the black test lead into
the negative jack.
Note: Be sure that the clips do not
contact anything.
3. Press the 1000 volt selector switch.
4. Turn the crank clockwise approximately
2-1/2 to 3 turns per second. The
pointer should move to the right-hand
side of the scale (toward the infinity
mark). Any other reading indicates that
the test leads are damaged or the
megohmmeter needs repair.
5. Connect the alligator clips together.
Turn the crank clockwise approxi-
mately 2-1/2 to 3 turns per second.
The pointer should move to the left-
hand side of the scale (toward zero).
Any other reading indicates that the
test leads are damaged.
Setup
Note: Refer the manufacturer’s
specifications to find the
operating voltage of the device
under test.
1. Shut off and disconnect power. Make
sure all capacitors are fully discharged.
Voltage must not be present.
2. Select the test range on the
megohmmeter to twice the operating
voltage for the device under test.
6

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
5778 Megohmmeter
Resistance to Ground Test
1. Connect the red test lead to a ground
such as the frame of the device to be
checked.
2. Connect the black test lead to the
circuit.
3. Turn the hand crank approximately
2-1/2 to 3 turns per second and read
the display.
Resistance Between Wires Test
1. Connect the test leads to the
conductors.
2. Turn the hand crank approximately
2-1/2 to 3 turns per second and read
the display.
To Determine the Insulation
Resistance:
• 250-volt range: Tester Reading x .5 =
Resistance in Megohms
• 500-volt range: Tester Reading =
Resistance in Megohms
• 1000-volt range: Tester Reading x 2 =
Resistance in Megohms
7

Lifetime Limited Warranty
Greenlee warrants to the original purchaser
of these goods for use that these products
will be free from defects in workmanship
and material for their useful life, excepting
normal wear and abuse. This warranty is
subject to the same terms and conditions
contained in Greenlee’s standard one year
limited warranty.
For all Test Instrument repairs, ship units
Freight Prepaid to:
Greenlee Textron at 4411 Boeing Drive,
Rockford, IL 61109-2932 USA.
Mark all packages: Attention TEST
INSTRUMENT REPAIR. For items not
covered under warranty (such as dropped,
abused, etc.), repair cost quote available
upon request.
Note: Prior to returning any test instrument,
please check replaceable batteries or
make sure the battery is at full
charge.
Greenlee Textron
Subsidiary of Textron Inc.
4455 Boeing Drive
Rockford, IL 61109-2988 USA
General Offices: 815/397-7070
Customer Center and Field Service:
800/435-0786
Fax (24 Hour) Customer Center:
800/451-2632 • 815/397-1865
Canada Fax (24 Hour) Customer Center:
800/524-2853
Printed in the U.S.A.

MANUAL DE INSTRUCCIONES
SOBRE OPERACIÓN, SERVICIO
Y PARTES
999 9605.7 IM 1065 REV 1 9/97
© 1997 Greenlee Textron
Lea y entienda este
documento antes de manejar
o dar servicio a este equipo.
Utilizarlo sin comprender cómo manejarlo
de manera segura podría ocasionar un
accidente y como resultado de éste,
graves lesiones o incluso la muerte.
MEGÓHMETRO
MODELO 5778

Greenlee Textron / Filial de Textron, Inc.
Megóhmetro 5778
IMPORTANTES
INSTRUCCIONES SOBRE
SEGURIDAD
10
GUARDE ESTAS INSTRUCCIONES
Copias adicionales de este manual pueden
obtenerse gratuitamente, previa solicitud.
Este símbolo se utiliza para llamar su
atención hacia las instrucciones sobre
seguridad personal. Ponga atención
cuando lo vea ya que le indica
importantes precauciones que debe
tomar para su propia seguridad.
Significa: “¡ATENCIÓN! ¡Póngase alerta
o podría atentar contra su seguridad!”
Lea el mensaje que aparece enseguida
y esté consciente de que puede sufrir
lesiones o incluso la muerte.
SÍMBOLO DE
ALERTA SOBRE
SEGURIDAD
Peligro inmediato que, de no evitarse,
OCASIONARÁ graves lesiones
personales o la muerte.
Peligro o prácticas peligrosas que, de
no evitarse, PODRÍAN OCASIONAR
graves lesiones personales o la muerte.
Peligro o prácticas peligrosas que, de no
evitarse, PODRÍAN OCASIONAR lesiones
de menor gravedad o daño a la propiedad.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Megóhmetro 5778
11
IMPORTANTES
INSTRUCCIONES SOBRE
SEGURIDAD
Ninguna persona que no
haya leído o no entienda
estas instrucciones de
operación estará calificada
para manejar esta
herramienta.
De no leerse y entenderse
estas instrucciones sobre
seguridad, podrían sufrirse
lesiones o incluso la muerte.
Peligro de electrocución:
El contacto con los cables
de prueba mientras se gira
la manivela podría ocasionar
graves lesiones o incluso
la muerte.
Peligro de electrocución:
El contacto con circuitos
activados puede ocasionar
graves lesiones o incluso
la muerte.
GUARDE ESTAS INSTRUCCIONES
Copias adicionales de este manual pueden
obtenerse gratuitamente, previa solicitud.

Greenlee Textron / Filial de Textron, Inc.
Megóhmetro 5778
12
No utilice este verificador si se
encuentra mojado o dañado. De lo
contrario, usted podría electrocutarse.
De no observarse esta advertencia,
podrían sufrirse graves lesiones o
incluso la muerte.
IMPORTANTES
INSTRUCCIONES SOBRE
SEGURIDAD
GUARDE ESTAS INSTRUCCIONES
Copias adicionales de este manual pueden
obtenerse gratuitamente, previa solicitud.
• No conecte el verificador a una fuente
de voltaje o corriente eléctrica. Podría
dañar el verificador.
• No realice ningún tipo de servicio o
mantenimiento distinto al descrito en
este manual. Las reparaciones no
autorizadas anulan la garantía y
pueden dañar el verificador.
• No utilice ni guarde el verificador en
ambiente de alta temperatura (más de
57°C o 135°F) o altos niveles de
humedad (más de 80% de humedad
relativa); de lo contrario, el aparato
podría dañarse.
De no observarse estas precauciones,
podrían ocurrir lesiones personales o
daños al verificador.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Megóhmetro 5778
Descripción
El Megóhmetro modelo 5778 está diseñado
para realizar pruebas de aislamiento no
destructivas para cables, máquinas,
transformadores y otros tipos de equipo
eléctrico.
Componentes
• Pantalla grande y fácil de leer
• 3 campos de pruebas Manivela
• Estuche protector portátil (fabricado en piel)
• Cables de prueba diferenciados por colores
• Pinzas aisladas de conexión instantánea
13

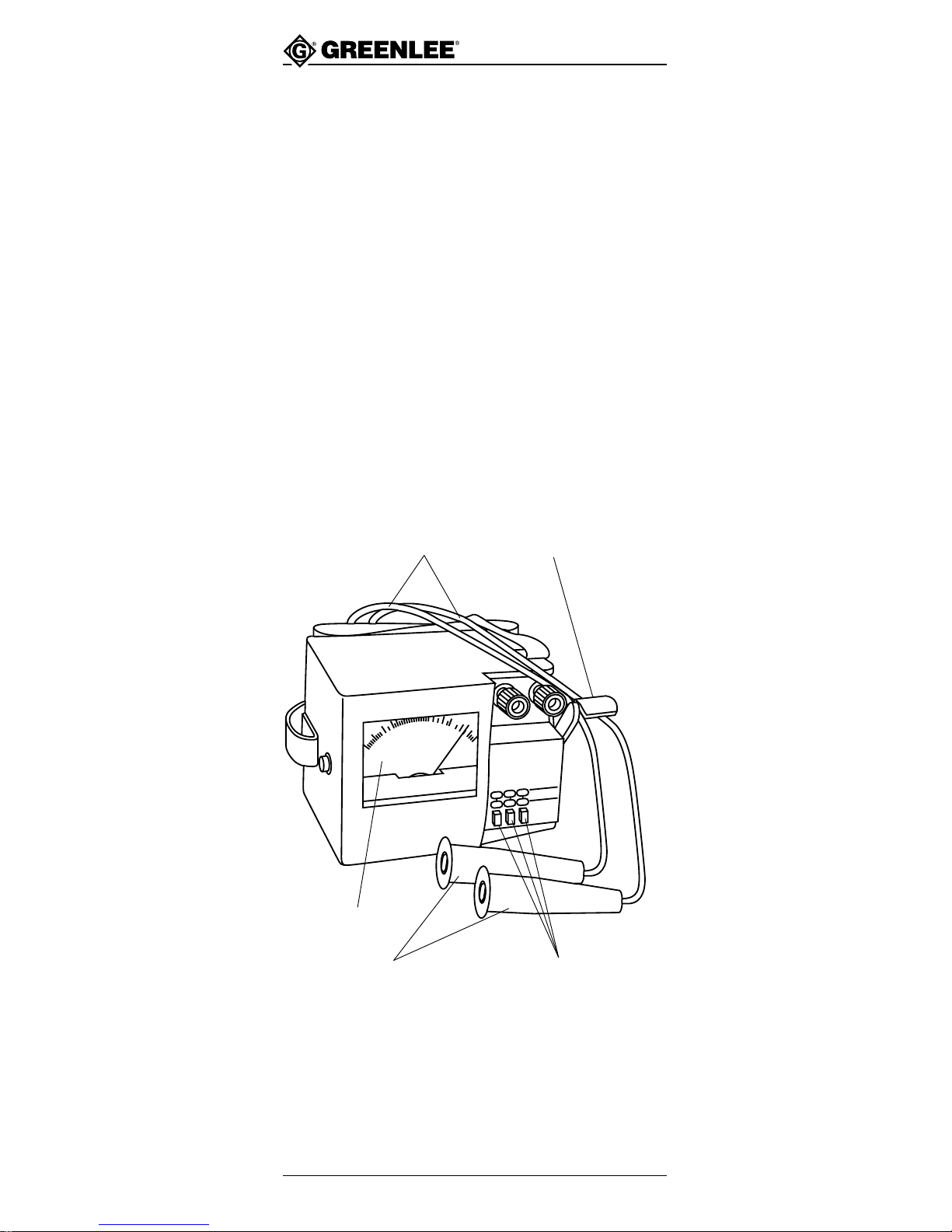

Pantalla
Pinzas aisladas
de conexión instantánea
ManivelaCables de prueba
Campos de prueba

Greenlee Textron / Filial de Textron, Inc.
Megóhmetro 5778
Prueba del megóhmetro
1. Inspeccione visualmente el verificador,
los cables de prueba y las pinzas de
conexión instantánea.
2. Conecte el cable de prueba rojo en el
conjuntor positivo, y el negro en el
conjuntor negativo.
Nota: Asegúrese de que las pinzas
no toquen nada.
3. Oprima el conmutador de 1000 voltios.
4. Gire la manivela hacia la derecha
aproximadamente 2 giros y medio o 3 por
segundo. La aguja indicadora deberá
moverse hacia el lado derecho de la escala
(hacia la marca de infinito). Cualquier otra
lectura indica que los cables de prueba se
encuentran dañados o que el megóhmetro
necesita ser reparado.
5. Conecte las pinzas de conexión instan-
tánea una con otra. Gire la manivela
hacia la derecha aproximadamente 2
giros y medio o 3 por segundo. La aguja
indicadora deberá moverse hacia la
izquierda de la escala (hacia el cero).
Cualquier otra lectura indica que los
cables de prueba se encuentran
dañados.
Instalación
Nota: Consulte las especificaciones del
fabricante para conocer el voltaje
de operación del dispositivo que
se está verificando.
1. Apague y desconecte la energía.
Asegúrese de que todos los capacitadores
estén totalmente descargados. No debe
haber voltaje alguno.
2. Seleccione el campo de prueba en el
megóhmetro a fin de doblar el voltaje de
operación del dispositivo que está
verificando.
14

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Megóhmetro 5778
Prueba de resistencia a tierra
1. Conecte el cable de prueba rojo a tierra;
ésta puede ser el armazón del
dispositivo que se va a verificar.
2. Conecte el cable de prueba negro al
circuito.
3. Gire la manivela aproximadamente 2
giros y medio o 3 por segundo y tome
la lectura.
Prueba de resistencia entre los
cables
1. Conecte los cables de prueba a los
conductores.
2. Gire la manivela aproximadamente 2
giros y medio o 3 por segundo y tome
la lectura.
Para determinar la resistencia
del aislamiento:
• Campo de 250 voltios:
Lectura del verificador x 0,5 =
Resistencia en megohmios
• Campo de 500 voltios:
Lectura del verificador =
Resistencia en megohmios
• Campo de 1000 voltios:
Lectura del verificador x 2 =
Resistencia en megohmios
15

Garantía limitada válida
de por vida
Greenlee le garantiza al comprador original
de estos bienes de uso, que los mismos
estarán libres de defectos de materiales y
fabricación durante su vida útil; excepto en
el caso de que sean maltratados o hayan
sufrido el deterioro normal. Esta garantía
está sujeta a los mismos términos y
condiciones de la garantía estándar limitada
válida por un año, otorgada por Greenlee.
Para reparaciones de todo instrumento de
verificación, envíe las unidades con porte
pagado a: Greenlee Textron 4411 Boeing
Drive, Rockford, IL 61109-2932 EE.UU.
Marque todos los paquetes de la siguiente
manera: A la atención de REPARACIONES
DE INSTRUMENTOS DE VERIFICACIÓN.
Cuando se trate de equipos que no estén
cubiertos por una garantía (como es el
caso de aparatos que se hayan dejado caer
o hayan sido maltratado, etc.) se
proporcionará, previa solicitud, un
presupuesto del costo de las reparaciones.
Nota: Antes de devolver un instrumento de
verificación, revise si las pilas están
bajas y es necesario reemplazarlas.
Si el dispositivo utiliza pilas
recargables, asegúrese de que se
encuentran totalmente cargadas.
Greenlee Textron/Filial de Textron Inc.
4455 Boeing Drive
Rockford, IL 61109-2988 EE.UU.
Oficinas generales: 815/397-7070
Centro de Servicio al Cliente y Servicio
de Campo: 800/435-0786
Fax (24 horas) Centro de Servicio al Cliente:
800/451-2632 • 815/397-1865
Canadá: Fax (24 horas) Centro de Servicio al
Cliente:800/524-2853
Impreso en EE.UU.

NOTICE POUR L’UTILISATION,
L’ENTRETIEN ET LES PIECES
999 9605.7 IM 1065 REV 1 9/97
© 1997 Greenlee Textron
MEGOHMMETRE
MODELE 5778
Lire et veiller à bien
comprendre ce document
avant de se servir de
l’appareil ou d’en effectuer l’entretien.
L’incompréhension des règles d’utilisation
en toute sécurité de l’appareil peut entraîner
un accident susceptible d’occasionner des
blessures graves, voire mortelles.

Greenlee Textron / une filiale de Textron, Inc.
Mégohmmètre 5778
DIRECTIVES IMPORTANTES
CONCERNANT LA SECURITE
SYMBOLE DE
SECURITE
Le symbole ci-dessus sert à attirer
l’attention sur des directives relatives
à la sécurité personnelle. Guetter
ce symbole. Il signale d’importantes
mesures de sécurité et signifie
« ATTENTION ! Soyez vigilant ! Votre
sécurité personnelle est en jeu ! »
Lire le message qui l’accompagne
et prendre conscience des risques de
blessures graves, voire mortelles.
CONSERVER CES DIRECTIVES
Des exemplaires supplémentaires
de cette notice sont disponibles
gratuitement sur demande.
18
Dangers immédiats qui, s’ils ne sont
pas évités, AURONT pour résultat des
blessures graves, voire mortelles.
Dangers ou méthodes dangereuses qui,
s’ils ne sont pas évités, RISQUENT
d’avoir pour résultat des blessures
graves, voire mortelles.
Dangers ou méthodes dangereuses qui,
s’ils ne sont pas évités, RISQUENT
d’avoir pour résultat des blessures ou
dégâts matériels légers.

4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
Mégohmmètre 5778
DIRECTIVES IMPORTANTES
CONCERNANT LA SECURITE
Toute personne n’ayant pas
lu ni compris toutes les
directives d’utilisation n’est
pas qualifiée pour faire
fonctionner l’appareil.
Le fait de ne pas lire ni
comprendre les directives
de sécurité peut avoir pour
résultat des blessures
graves, voire mortelles.
19
CONSERVER CES DIRECTIVES
Des exemplaires supplémentaires
de cette notice sont disponibles
gratuitement sur demande.
Risque d’électrocution :
le fait de toucher les cordons
de mesure tout en tournant
la manivelle risque
d’entraîner des blessures
graves, voire mortelles.
Risque d’électrocution :
tout contact avec des
circuits sous tension risque
d’entraîner des blessures
graves, voire mortelles.

Greenlee Textron / une filiale de Textron, Inc.
Mégohmmètre 5778
DIRECTIVES IMPORTANTES
CONCERNANT LA SECURITE
20
Ne pas utiliser l’appareil s’il est mouillé
ou endommagé, pour ne pas risquer
une électrocution.
L’inobservation de cet avertissement
risque d’avoir pour résultat des
blessures graves, voire mortelles.
CONSERVER CES DIRECTIVES
Des exemplaires supplémentaires
de cette notice sont disponibles
gratuitement sur demande.
• Ne pas connecter líappareil à une
source de courant au risque de
líendommager.
• Níeffectuer aucun entretien ni
réparation autre que ceux qui sont
décrits dans la notice. Le fait
d’effectuer des réparations interdites
annulera la garantie et risque
d’endommager l’appareil.
• Ne pas utiliser líappareil à des
températures supérieures à 57 °C
(135 °F) ou à un niveau d’humidité
relative supérieur à 80 % au risque
de l’endommager .
L’inobservation de ces précautions
risque d’occasionner des blessures et
l’endommagement de l’appareil.
