Grillo FX 27 User manual

FX 27 Zero turning
Käyttöohje
Operator’s Manual
02405–13

- 1 -
SISÄLLYSLUETTELO
Turvamerkinnät 2
Ohjeet:
Varoitukset 5
Laitteen tiedot ja huolto 7
Tekniset tiedot 7
Ennen ensimmäistä käyttökertaa 8
Käyttöohjeet 8
Kunnossapito ja voitelu 11
Voitelutaulukko 18
Taulukko kunnossapitotoimista 19
Kuvat 20
CE-merkinnän hyväksyntä (eng) 43
INDEX
Safety symbols 2
Instructions:
Warnings 28
Identification and servicing 30
Technical specifications 30
Putting the machine into service 31
Instructions for use 32
Maintenance and lubrication 34
Lubrication chart 41
Routine maintenance guide 42
Images 20
CE Declaration of Conformity 43

- 2 -
TURVAMERKINNÄT –SAFETY SYMBOLS
YLEISOHJEKIRJA –Lue käyttöohje huolellisesti.
OPEN MANUAL- means that you must read the operator's manual very
carefully.
VAROITUS! –Toimenpide vaatii erityistä tarkkaavaisuutta varsinkin, jos
mukana on tämä VAARA-merkintä.
CAUTION! - means that you have to pay particular attention to the
operation you have to carry out, in particular if there is the indication
“DANGER”.
KIELTO –Tämän symbolin ohessa kuvattuja toimenpiteitä ei missään
nimessä saa tehdä, sillä ne voivat aiheuttaa kuolemanvaaran.
INTERDICTION, YOU MUST NOT DO THAT! - means that it is
absolutely forbidden to carry out the operations reported under this
symbol because they could lead to mortal danger.
HUOMIO –Kiinnitä erityistä huomiota tämän symbolin ohessa esitettyihin
tietoihin.
NOTE, you have to pay particular attention to the note put next to this
symbol.
Konetta ei saa korjata tai voidella, jos koneen osat liikkuvat tai moottori käy.
You must not repair nor lubricate the machine with moving parts or
with the engine put on.
Tupakoiminen, tulen sytyttäminen (myös tulitikkujen raapiminen) ja
kipinöiden aiheuttaminen on kielletty.
You must not smoke, light matches or lift flames, trigger frames nor
cause sparks.

- 3 -

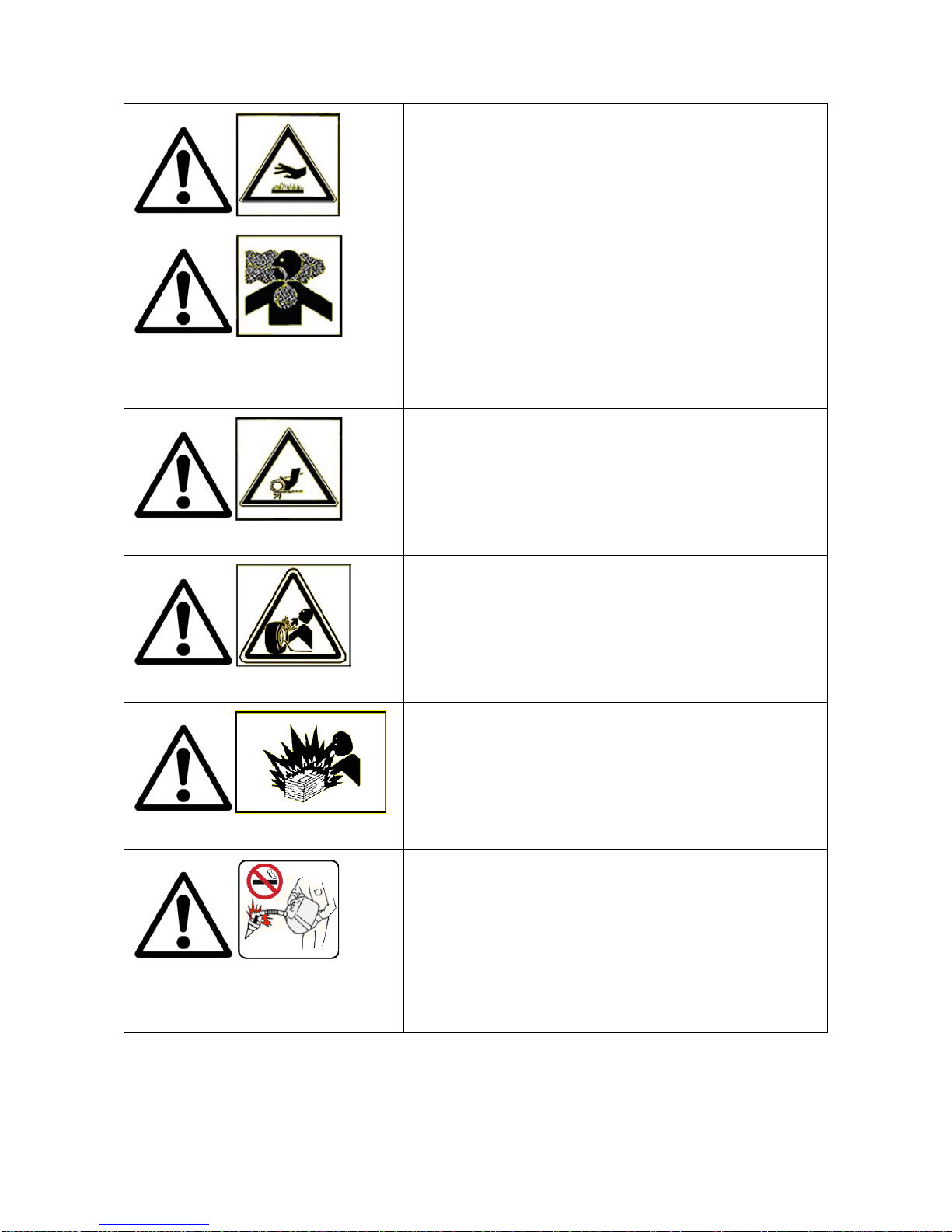

Varo erityisen huolellisesti moottorin kuumiin osiin
koskemista.
Take special care not to touch hot parts of the engine.
Moottorin pakokaasut voivat aiheuttaa sairastumisen tai
kuoleman. Jos moottori on pidettävä käynnissä suljetussa
tilassa, ohjaa kaasut ulos pakoputken jatkeella. Pyri aina
työskentelemään paikassa, jossa ilma vaihtuu.
Engine exhaust fumes can cause sickness or death. If it is
necessary to run an engine in an enclosed area, use an
exhaust pipe extension to remove the fumes. Always try
to work in a well ventilated area.
Varo! Älä koske liikkuviin hihnoihin tai hihnapyöriin. Ne
voivat olla hyvin vaarallisia. Älä koskaan huolla konetta,
kun moottori on käynnissä.
Caution! Never touch moving pulleys or belts. They can
be very dangerous. Never do maintenance with engine
running.
Jos rengas puhkeaa niin, että se räjähtää irti vanteelta,
lentävät palaset voivat aiheuttaa vakavan vamman tai
kuoleman.
A burst which separates the tyre from the rim parts can
cause serious injury or death.
Pyri estämään akun räjähtäminen: pidä kipinät, palavat
tulitikut ja avotuli loitolla akun kannesta. Akkukaasut voivat
räjähtää.
Prevent battery explosions: keep sparks, lighted matches
and open flames away from the top of the battery. Battery
gas can explode.
Käsittele polttoainetta varovaisesti, sillä se on helposti
syttyvää. Älä tankkaa laitetta tupakoidessasi, moottorin
käydessä tai avotulen tai kipinöiden läheisyydessä.
Sammuta moottori aina ennen tankkausta.
Handle fuel with care, it is highly flammable: Do not refuel
machine while smoking, when machine is near an open
flame or sparks, or when the engine is running. Stop the
engine.

- 4 -
Pyörivät terät ovat vaarallisia. Pidä erityisesti lapset
kaukana niistä onnettomuuksien välttämiseksi.
Rotating blades are dangerous. Protect children and
prevent accidents.
Akun rikkihappo on myrkyllistä ja niin vahvaa, että se voi
polttaa ihoa, syövyttää vaatteisiin reikiä ja aiheuttaa
silmään joutuessaan sokeutta.
Sulphuric acid in battery electrolyte is poisonous. It is
strong enough to burn skin, eat holes in clothing and
cause blindness if it gets in contact with the eyes.
Vältä laitteen kaatumista. Älä aja alueella, jolla laite
saattaa liukua tai kaatua. Tarkkaile maastoa valppaasti
kuoppien ja vaikeasti nähtävien esteiden varalta.
Avoid tipping. Do not drive where machine could slip or
tip. Stay alert for holes and other hidden objects.
VAARA! Leikkuri voi kaatua: älä käytä laitetta rinteissä,
jotka ovat jyrkempiä kuin 17° (30 %).
DANGER! Machine rollover: Do not use this machine on
slopes greater than 17° (30%).
VAARA! TERÄVIÄ OSIA. Pidä kädet ja jalat kaukana
liikkuvista osista. Käytä leikkuria vain ruoholla, sillä
muutoin terät saattavat lingota koneen alta esimerkiksi
soraa tai muuta ainesta vaarallisesti. Pidä muut ihmiset
välimatkan päässä. Ota avain virtalukosta ja lue
käyttöohjeet ennen kuin ryhdyt huoltamaan tai
korjaamaan konetta.
WARNING! SHARP PARTS. Keep hands and feet away.
Do not operate the mower over gravel or foreign bodies
which may be sucked up and ejected by the blades,
generating a danger. Keep people away. Remove the key
and read the instruction manual before attempting to carry
out any maintenance or repairs to the machine.
Ennen kuin käytät konetta, sonnustaudu asianmukaisiin
henkilösuojaimiin: käytä työhaalaria ja -hanskoja,
turvakenkiä ja kuulosuojaimia.
Before using the machine, it is mandatory to put on the
appropriate individual safety devices: body protection,
protection gloves, security shoes, ear protection.

- 5 -
FX 27 Zero Turning
HYDROSTAATTINEN RUOHONLEIKKURI
Hyvä asiakas,
Kiitos, että valitsit Grillon FX 27 -ruohonleikkurin. Olemme varmoja siitä, että laite täyttää
kaikki sille asettamasi odotukset. Jotta voisit käyttää ja huoltaa ruohonleikkuriasi parhaalla
mahdollisella tavalla, kehotamme sinua lukemaan ja huomioimaan tässä opaskirjasessa
annetut ohjeet huolellisesti –näin varmistat myös, että saat parhaat mahdolliset tulokset ja
rahoillesi vastinetta. Säilytä opaskirjanen varmassa paikassa, sillä sen on tarkoitus kestää
yhtä kauan kuin itse koneen.
KONEEN KUVAUS JA KÄYTTÖTARKOITUS
Grillon FX 27 on päältäajettava, taaksepurkava ruohonleikkuri bioleikkuutoiminnolla.
HUOMIO!
Lue seuraavat varoitukset huolellisesti ennen moottorin
käynnistämistä. Ne koskevat kuljettajan turvallisuutta.
VAROITUKSET
Varovaisuus on paras tapa ehkäistä onnettomuuksia. Kehotamme sinua lukemaan läpi
oheiset varoitukset ennen kuin alat käyttää konetta.
Koneen ja sen varusteiden epäasianmukainen käyttö voi olla vaarallista. Minimoi riskit
noudattamalla alla olevia varoituksia.
1) Lue koko ohjekirja ennen kuin käynnistät leikkurin ja käytät sitä ensimmäisen kerran.
2) Kiinnitä erityistä huomiota leikkurissa oleviin varoituksiin ja turvamerkintöihin.
3) Ennen kuin annat toisten käyttää laitetta, varmista, että he osaavat käyttää leikkuria ja
ottaa turvallisuusnäkökohdat huomioon.
4) Varustaudu asianmukaisin suojaimin (työvaatteet, turvahanskat, -kengät ja -lasit) aina
ennen kuin käytät konetta.
5) Käytä tarkoitukseen suunniteltua kuulosuojausta (kuulosuojaimia) työskennellessäsi.
6) Ennen kuin käynnistät koneen, varmista, ettei sen vieressä ole ihmisiä, etenkään lapsia.
7) Ennen kuin peruutat, varmista, ettei takana ole ihmisiä tai esteitä.
8) Tarkista maaperä ennen ruohon leikkaamista. Varmista, ettei laitteen tiellä ole kiviä,
keppejä tai muita asioita, jotka saattavat aiheuttaa vaaran tilanteessa, jossa leikkuri
ajetaan niiden yli ja ne sinkoutuvat lähiympäristöön.
9) Jos terät iskeytyvät vieraaseen esineeseen, pysäytä leikkuulaite, sammuta moottori,
poista avain virtalukosta ja tarkasta ruohonleikkurin kunto. Jos kone värisee, toimita se
korjattavaksi.
10) Ennen kuin laskeudut leikkurin kyydistä, sammuta moottori, pysäytä voiman ulosotto ja
poista avain virtalukosta.
11) Aja aina hitaasti epätasaisilla väylillä.
12) Aja hitaasti alamäessä.
13) Käänny hitaasti alamäessä.
14) Käyttäjä on aina vastuussa ulkopuolisille aiheutetuista vahingoista.

- 6 -
15) Vääntyneet tai vahingoittuneet terät on aina vaihdettava, pelkkä korjaaminen ei riitä.
16) Käytä aina Grillon valmistamia varaosia ja lisävarusteita.
17) Työskentele aina auringonvalossa tai tehokkaan keinovalon alla.
18) Säilytä polttoainetta sille soveltuvassa ja sen säilytykseen suunnitellussa astiassa.
19) Noudata erityistä varovaisuutta työskennellessäsi tien läheisyydessä.
20) Käännä ja puhdista leikkuulaite vain silloin, kun laite on paikallaan ja tasamaalla.
21) Anna moottorin jäähtyä ennen kuin varastoit koneen sisätiloihin.
EPÄASIANMUKAISTA KÄYTTÖÄ ON VÄLTETTÄVÄ:
22) Älä ota ketään ruohonleikkurin kyytiin.
23) Älä anna nuorten henkilöiden käyttää ruohonleikkuria. Leikkurin käyttäjän on oltava
vähintään 16-vuotias.
24) Älä käytä laitetta väsyneenä tai alkoholin vaikutuksen alaisena.
25) Älä käytä laitetta ojien tai muiden sellaisten reunamien lähellä, jotka saattavat sortua
leikkurin painon alla. Ole erityisen varovainen, kun maasto on murenevaista tai märkää.
26) Älä pysähdy ylä- tai alamäkeen ajaessasi.
27) Älä läikytä polttoainetta. Pyyhi ohi läikkynyt polttoaine pois ennen kuin käynnistät
moottorin.
28) Älä peukaloi turvalaitteita tai estä niiden toimintaa.
29) Älä muuta moottorin säätöjä, etenkään sen maksimikierroksia.
30) Älä nosta istuimelle raskaita esineitä, sillä starttimoottorin turvalaite saattaa kytkeytyä
pois päältä.
31) Älä koskaan ryhdy säätämään tai puhdistamaan laitetta, kun moottori on käynnissä.
32) Älä anna kenenkään tutkia laitetta, kun istut vielä sen kyydissä ja moottori on käynnissä.
33) Älä siirrä konetta ilman leikkuulaitetta, sillä eturenkaat saattavat nousta vaarallisesti.
34) Korvaa kuluneet tai vaurioituneet pakoputkiston äänenvaimentimet uusilla.
MUITA TURVALLISUUSOHJEITA:
Yllä mainitut varoitukset eivät riitä välttämään riskejä, jos kuljettaja ei käytä ruohonleikkuria
oikein. Omaa turvallisuuttasi silmällä pitäen suosittelemme vielä seuraavaa:
35) Leikkurin terä on hyvin vaarallinen pyöriessään. Älä ikinä työnnä kättäsi tai jalkaasi
leikkuulaitteen alle.
36) Älä vaihda peruutusvaihteelle ajaessasi täyttä vauhtia eteenpäin.
37) On vaarallista tehdä äkillisiä ohjausliikkeitä, kun moottori on täysillä kierroksilla.
38) Täytä säiliö polttoaineella ennen kuin käynnistät moottorin. Täytä säiliö aina ulkotiloissa
ja aina niin, että moottori on pois päältä. Pidä laite tankatessasi loitolla kipinöistä ja
avotulesta äläkä tupakoi. Sulje polttoainesäiliön ja polttoainekanisterin korkki aina
huolellisesti lopuksi.
39) Jos polttoainesäiliö täytyy tyhjentää, tee niin vain ulkotiloissa.
40) Älä käytä leikkuulaitetta soralla, sillä terät saattavat lingota pikkukiviä vaarallisesti.
41) Jos taloudessa on lapsia, piilota leikkurin avaimet heiltä leikkurin käytön jälkeen.
42) HUOM. Minimoi tulipalon riski pitämällä moottoritila, pakoputkisto, akku,
polttoainetankin alue ja polttoaineletkut puhtaina ruohosta, lehdistä, liasta jne.
43) Älä säilytä laitetta rakennuksessa, jossa polttoainehöyryt voivat ajautua avotuleen,
kipinöiden luo tai eristämättömien sähköjohtojen ääreen.

- 7 -
LAITTEEN TIEDOT JA HUOLTO
LAITTEEN TIEDOT
Grillo FX 27 on varustettu korin kylkeen kiinnitetyllä tietokilvellä, josta käy ilmi ostamasi
koneen valmistenumero.
HUOLTO
Tämä opas sisältää ruohonleikkurin käyttöohjeet. Ota yhteyttä jälleenmyyjääsi, kun haluat
perushuollattaa koneesi.
VARAOSAT
Varaosien tulee aina olla Grillon valmistamia, jotta niiden turvallisuus ja yhteensopivuus
voidaan taata. Kun tilaat varaosia, ota muistiin laitteen valmistenumero ja tarvittavan
varaosan tunnistenumero. Katso lisätietoa moottorin varaosista moottorin käyttöohjeesta.
TAKUU
Takuu on voimassa olevan lainsäädännön mukainen. Koneen myyjä antaa koneen
luovutushetkellä täytetyn luovutuslomakkeen asiakkaalle merkkinä takuun alkamisesta.
Moottorin takuusta vastaa moottorin valmistaja.
HUOLTOSARJAT
Koneeseen on saatavilla erilliset huoltosarjat niin leikkuulaitteelle kuin myös moottorille.
VARAOSIEN TILAAMINEN
Kerro aina varaosia tilatessasi koneen valmistenumero ja tarvitsemasi varaosan
tunnistenumero. Ota varaosia tarvitessasi yhteys myyjäliikkeeseesi.
TEKNISET TIEDOT
MALLI: hydrostaattinen ruohonleikkuri eteen kiinnitettävällä leikkuulaitteella.
MOOTTORI: Briggs & Stratton Series 8, bensiinikäyttöinen, 724 cm3(27 hv; 20,1 kW),
kaksisylinterinen, Cyclonic-ilmansuodatin.
POLTTOAINESÄILIÖ: 2 x 15 litraa.
HYDRAULINEN ÖLJYSÄILIÖ: 700 ml.
KULUTUS TUNNISSA: n. 4,6 litraa.
KÄYNNISTYS: starttimoottori, 12 V.
VAIHTEISTO: hydraulinen, 2 vetävää rengasta.
VAKAUSLAITE RINTEILLÄ AJOON.
OHJAUSJÄRJESTELMÄ: ohjataan ohjaussauvoista.
KYTKIN: sähkömagneettinen voiman ulosotto, terien magneettinen pysäytys.
NOPEUS: 0–12 km/h, portaaton säätö.
RENKAAT: edessä 20 x 10–8, takana 15 x 6–6.
JARRU: mekaaninen seisontajarru.
SÄHKÖISTETTY LEIKKUULAITE, JONKA VOI KÄÄNTÄÄ TARKASTELUA JA
HUOLTOA VARTEN.
ISTUIN: mukava, säädettävä ja jousitettu istuin käsinojilla.
OHJAUSSAUVAT: korkeus ja etäisyys säädettävissä.
KÄÄNTÖSÄDE: paikallaan kääntyvä.

- 8 -
LISÄOSAT: 1 320 mm:n leikkuulaite, jonka leikkuualan leveys 1 250 mm ja paino 125 kg
(koko leikkuulaite, mukaan lukien jalkataso).
OHJAAJAN ISTUIMELTA VOIDAAN VALITA LEIKKUULAITTEEN TAAKSEPURKAVA-
TAI BIOLEIKKUUTAPA.
LEIKKUUTEHO: 15 000 m2/h (suuntaa-antava).
KOKO (leikkuulaitteella): pituus 2 580 mm, leveys 1 320 mm, korkeus 1 100 mm.
MAAVARA: 95 mm
AKSELIVÄLI: 1 022 mm.
PAINO: 340 kg ilman leikkuulaitetta, 465 kg leikkuulaitteella.
ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA
Varmista, että koneesta ei puutu osia ja että se ei ole vaurioitunut kuljetuksessa.
Tarkista moottorin (kuva 4:A), hydrostaattisen vaihteiston (kuva 5:A) ja vakauslaitteen
(kuva 6:A) öljyt.
Tarkista rengaspaineet. Eturenkaissa 20 x 10,00–8 (1,2 baaria), takarenkaassa 15 x
6,00–6 (1 baari).
Tarkista akun varaus. Sen on oltava vähintään 12,5 V. Lataa akku tarvittaessa.
AKKU
HUOM! Akkukaasut ovat räjähtäviä, joten pidä ne kaukana avotulesta ja kipinöistä. Tarkista
nesteen määrä tasaisin väliajoin ja pidä navat voideltuina vaseliinilla.
Tärkeää:
Liitä kumpikin kaapeli sille tarkoitettuun akun napaan.
Älä käytä konetta ilman akkua, sillä se on varustettu lataussäätimellä.
Älä aiheuta oikosulkuja.
SISÄÄNAJO
Vaihda moottorin öljyt ensimmäisten 8 käyttötunnin jälkeen. Tarkista, että öljyä ei ole
vuotanut mistään ja että kiinnikkeet eivät ole löystyneet. Tarkista etenkin terien ja renkaiden
kiinnitys. Säädä voiman ulosoton hihnojen kireyttä asianmukaisella jouseen kiinnitetyllä
säätömutterilla: jousen pituuden on oltava 85 mm (kuva 19:A).
KÄYTTÖOHJEET
Ennen kuin käynnistät moottorin, tarkista aina, että:
moottorin ilmanottoaukkojen ritilät eivät ole tukkeutuneet (kuva 4:C),
moottoriöljyä on tarpeeksi (kuva 4:A),
hydrauliöljyä on tarpeeksi (kuva 5:A),
ohjaussauvat (kuva 1:1) ovat STOP-asennossa,
voiman ulosottoa säätelevä painike (kuva 1:2) on neutraalissa asennossa,
leikkuulaitteen irrotuskytkin (kuva 17:D) on ”kellunta-asennossa” (kytkinvalo on
sammuksissa),
ilmansuodatin on puhdas (kuva 4:D) ja
leikkuulaite on puhdas.

- 9 -
Täytä polttoainesäiliöt (kuva 7:C) polttoaineella (bensiinillä) käyttäen erittäin hienolla
verkkosuotimella varustettua suppiloa.
MOOTTORIN KÄYNNISTÄMINEN
Työnnä avain virtalukkoon (kuva 1:3). Käännä avainta, kunnes moottoriöljyn määrän
hälytysvalo syttyy. Työnnä kaasuvipu ääriasentoon, jolloin STARTTIMOOTTORI (kuva 1:6)
käynnistyy automaattisesti. Käännä virta-avainta, kunnes moottori käynnistyy, ja säädä
sitten moottori käymään maksimikierroksilla kaasuvivusta. Kun haluat sammuttaa moottorin,
käännä avain STOP-asentoon.
TYÖSKENTELYN ALOITTAMINEN
1) Säädä leikkuukorkeus kojelaudan vivulla (kuva 1:4).
2) Säädä istuin (1:14) ja ohjaussauvat (1:7) itsellesi sopiviksi.
3) Kiihdytä moottori käymään noin puolella teholla (kuva 1:6). Älä kytke teriä päälle, kun
moottori käy maksiminopeudella. Siirrä ohjaussauvat lepoasennosta työasentoon.
Tämä vapauttaa seisontajarrun, ja konetta voi liikutella. Nyt voit myös kytkeä voiman
ulosoton päälle nostamalla sen kytkintä (kuva 1:2). Kytke terät aina päälle, kun
leikattavan nurmialueen alkuun on vielä muutama metri, jotta leikkuulaite puhdistuu.
4) Kiihdytä moottori täyteen vauhtiin.
5) Ryhdy työhön. Älä tee ohjaussauvoilla (kuva 1:1) hätäisiä liikkeitä.
6) Jos haluat vaihtaa taaksepurkamisen bioleikkuutoimintoon tai päinvastoin, kytke voiman
ulosotto (kuva 1:2) pois päältä ja säädä ohjaussauvat (kuva 1:1) seisontajarruasentoon.
Tartu mustaan säätövipuun (kuva 8:A) ja vapauta lukitus punaisella lukkovivulla (kuva
8:B). Säädä vipu haluamaasi toimintoon. Vapauta lukkovipu, niin että se asettuu sille
varattuun uraan (kuva 9:A).
TYÖSKENTELYN LOPETTAMINEN
Kun olet valmis, pysäytä voimansiirto teriin. Kun haluat lopettaa työskentelyn:
1) Siirrä ohjaussauvat (kuva 1:1) seisontajarruasentoon,
2) säädä kaasuvipu minimiin (kuva 1:6) ja
3) sammuta moottori kääntämällä avain STOP-asentoon (kuva 1:3).
OHJEITA KONEEN TEHOKKAASEEN KÄYTTÖÖN
Kone soveltuu ajettavaksi vaativissakin olosuhteisissa. Konetta ja sen toimintoja on
kuitenkin käytettävä oikein.
1) Ennen kuin aloitat työskentelyn, tarkista, että leikkuulaite on täysin puhdas eikä siinä ole
kuivunutta ruohoa tai mutaa.
2) Ala leikata ruohoa vasta sitten, kun olet tarkistanut, ettei maastossa oli kiviä, keppejä tai
muita vieraita esineitä.
3) Kun leikkaat ruohoa, pidä moottorin kierrokset maksimissa ja säädä ajonopeus
leikattavan ruohon pituudelle sopivaksi. Kun vastaan tulee paksuja ruohotuppaita,
hidasta tarvittaessa vauhtia.
4) Teroita leikkurin terät (kuva 22:A) usein. Näin leikkuujälki on parempaa eikä moottori
rasitu enempää kuin on tarpeellista.
5) Kytke terät päälle aina joitakin metrejä ennen kuin saavut leikattavan nurmialueen
alkuun.
6) Pidä moottorin ritilä (kuva 4:C) puhtaana.
7) Pidä sähkölaitteet (kuva 1:15) puhtaana paineilmalla tai imurilla. Vältä sähkölaitteiden
joutumista kosketuksiin veden kanssa.
8) Jos ruoho on märkää tai hyvin korkeaa, älä pidä leikkuulaitetta matalimmassa
asennossa vaan nosta se keskikorkeudelle.

- 10 -
9) Tarkista leikkuulaitteeseen voiman siirtävä hihnasto ja säädä säätömutterista (kuva
19:A) tarpeen vaatiessa.
10) Tarkista, että terät eivät ole kuluneet tai vioittuneet.
11) Tarkista moottorin kierrokset (max. 3 350).
12) Pidä moottori aina maksimikierroksilla leikatessasi ruohoa. Jos kierrosluku laskee,
hiljennä ajonopeutta hetkeksi.
13) Tarkista, että terät on kiinnitetty asianmukaisesti.
14)Tarkista, että leikkuulaite on samansuuntaisesti maan kanssa.
15)HUOMIO! Koneella ei saa ajaa yleisillä teillä, sillä sitä ei ole rekisteröity tieliikenteeseen.
LEIKKUULAITTEEN KORKEUS MAASTA
Säädä leikkuukorkeutta kojelaudan painikkeesta (kuva 1:4).
Kun työskentelet epätasaisessa maastossa, missä on kuoppia ja kumpareita, leikkuulaite
kannattaa nostaa ylimpään asentoon, jotta teriin ei kohdistuisi iskuja.
Huomio! Leikkaamisen aikana leikkuulaitteen poistopainikkeen (kuva 17:D) on oltava
kellunta-asennossa (painikkeen merkkivalo sammuksissa).
VIETTÄVÄ MAASTO
Aina kun mahdollista, aja rinteitä ylhäältä alas ja alhaalta ylös, ei poikittain rinteen
myötäisesti. Kun käännät konetta rinteessä, huolehdi siitä, että ylämäen puolella olevat
renkaat eivät osu esteisiin (kiveen, kantoon, juuriin jne.), jotka voivat aiheuttaa koneen
hallinnan menetyksen. Jos vetävät renkaat lipsuvat, käännä säädintä (kuva 1:8)
myötäpäivään niin, että vetäville renkaille kohdistuu enemmän painoa ja niiden pito paranee.
Arvioi työolosuhteet erikseen joka kerta ja aja varovaisesti kosteassa maastossa ja märässä
ruohossa, sillä ne voivat saada koneen liukumaan. Kun ajat alamäkeen, lähde liikkeelle
hitaasti ja yritä välttää kuivaa tai leikattua ruohoa, sillä nämä voivat vähentää renkaiden
pitoa.
Älä ota riskejä. Tarkista maasto huolellisesti ja jos tunnet olosi epävarmaksi, vältä jyrkkiä
rinteitä (konetta ei saa ajaa rinteillä, jotka ovat jyrkempiä kuin 17° eli 30 %). Älä ylitä
lakisääteisiä nopeusrajoituksia.
LEIKKUULAITE
Bioleikkuu eli allesilppuava leikkuutapa on päällä, kun vipu on yläasennossa (kuva 9).
Bioleikkuutoiminto on tarkoitettu 10–15 cm korkean ruohon leikkaamiseen ja silppuamiseen.
Toiminto toimii tehokkaimmin, kun leikattava ruoho on kuivaa, sillä leikkuulaitteen alla
kiertävä ilma mahdollistaa tehokkaamman silppuamisen. Kun olet leikannut haluamasi
ruohoalueen, älä kytke teriä pois päältä heti, vaan aja hetkijo leikatulla alueella terät pyörien,
jotta ruohojäämiä irtoaa leikkuulaitteesta mahdollisimman paljon.
Tarkista terät säännöllisesti ja teroita tai vaihda ne tarpeen vaatiessa.
Paikka paikoin Euroopassa on joskus tapana leikata ruoho bioleikkuutoiminnolla kahdessa
osassa: ensimmäisellä ajokerralla ruohon korkeudesta leikataan kolmannes ja toisella
leikkuukerralla loput kaksi kolmannesta. Arvioi, mikä tekniikka sopii parhaiten tarpeisiisi ja
leikattavalle ruoholle.
Jos ruohon korkeus on yli 15 cm, käytä taaksepurkavaa toimintoa (kuva 8).
TURVALAITTEET
Muista, että moottori sammuu aina, kun kuljettaja nousee istuimelta, jos seisontajarru ei ole
päällä.
Moottori ei käynnisty, jos:
seisontajarru ei ole päällä,

- 11 -
kuljettaja ei istu istuimella (moottorin voi käynnistää ilman istuimella istuvaa kuljettajaa,
jos seisontajarru on päällä ja jos voiman ulosotto teriin ei ole päällä) tai
ohjaussauvat eivät ole STOP-asennossa.
Huomio! Kun seisontajarru on kytketty päälle, kuljettaja voi poistua istuimelta ilman, että
moottori sammuu. Kuljettajan noustessa voiman ulosotto teriin kuitenkin katkeaa.
Voiman ulosottoa ei voi kytkeä päälle, kun leikkuulaite on nostettu pystyyn tutkailua varten.
KUNNOSSAPITO JA VOITELU
HUOMIO!
Poista avain virtalukosta ja irrota sytytystulpat ennen kuin ryhdyt mihinkään
puhdistus-, huolto- tai korjaustoimiin. Käytä aina asianmukaisia työvaatteita ja
turvahanskoja.
Muista aina kiinnittää kone turvallisesti (esim. kiinnikkeillä ja turvalukoilla), kun
kone tai sen osa nostetaan huoltotoimia varten.
Kun huollat konetta tai kun kone on kallistettu ilman lukkoja tai tukia, älä jätä sitä
vartioimatta paikkaan, missä asiaan perehtymättömät tai lapset pääsevät siihen
helposti käsiksi.
Suojele ympäristöä: hävitä öljy, bensiini ja muut saastuttavat aineet
asianmukaisella tavalla.
Huolellinen kunnossapito ja oikein hoidettu voitelu auttavat ylläpitämään koneen
tehoa.
MOOTTORI
Tarkista moottorin voitelutiheys moottorin käyttöohjekirjasta. Moottorin öljy ja
öljynsuodatin on kuitenkin joka tapauksessa vaihdettava ensimmäisen 8
käyttötunnin jälkeen ja sen jälkeen 100 käyttötunnin välein. Kaada bensiinimoottoriin
1,9 litraa SAE 30 -öljyä. Kun moottoriöljy vaihdetaan, on vaihdettava myös öljynsuodatin
(kuva 7:A). Tyhjentääksesi vanhat öljyt pois avaa ensin täyttökorkki (4:A). Näin öljy valuu
paremmin ulos tyhjennysputkesta (4:B), joka käännetään alaspäin ja jonka päässä oleva
korkki avataan (4:B).
Moottorin toiminnan kannalta on olennaista, että sen ilmansuodatin on puhdas ja että öljyä
on tarpeeksi.
Pidä moottoritila, pakoputkiston alue ja pakosarjat puhtaina. Suosittelemme puhdistukseen
imuria.
Tarkista ilmansuodatin (kuva 4:D) kahdeksan tunnin välein tai pölyisissä olosuhteissa
useamminkin. Jotta moottori saisi tarpeeksi jäähdytykseen tarvittavaa ilmaa, moottorin
päällä sijaitsevan ritilän (kuva 4:C) on aina oltava puhdas.
HYDRAULINEN VAIHTEISTO
Kun moottori on kylmä, tarkista öljyn määrä (kuva 5:A). Jos öljyä täytyy lisätä, lisää 20W50-
moottoriöljyä (järjestelmään mahtuu yhteensä 4,5 litraa). Tarkista vaihteiston öljyämisen
tarve tasaisin väliajoin.
Huomio! Vaihda vaihteiston öljy 40 ensimmäisen käyttötunnin jälkeen ja sen jälkeen 200
tunnin välein tai vähintään kerran vuodessa.
Öljy on vaihdettava ennen kuin 200 tuntia on kulunut, jos:
öljy on mustaa,
öljy on liian vaaleaa (jolloin siihen on sekoittunut vettä) tai
öljyyn on muodostunut tummia jäämiä (öljyn laatu on osin huono).

- 12 -
Kun haluat valuttaa öljyn pois, poista suodatin (kuva 10:A). Asenna tilalle uusi suodatin ja
kaada uusi öljy paisuntasäiliön kautta (kuva 5:A).
Pidä silmät auki epäpuhtauksien varalta –ne voivat aiheuttaa tukkeumia ja vaurioittaa
konetta huomattavasti.
Kun vaihdat hydrauliöljyn, öljynsuodatin on myös vaihdettava –kiinnitä huomiota öljyn
puhtauteen. Pidä hydraulisen vaihteiston kotelo puhtaana, jotta tuuletuslavat pääsevät
kunnolla viilentämään laitteistoa. Jos tuulettimen lavat vaurioituvat, se on vaihdettava.
VOITELUA EDELLYTTÄVÄT OSAT
Voideltavat osat on esitetty kaaviossa (kuva 2:3). Voitele 40 tunnin välein terien
keskuskiinnikkeet, ohjaussauvat, leikkuulaitteen nostomekanismi, leikkuulaitteen
kiinnitystangon kaksi niveltä ja vakauslaitteen pallonivelet.
VAKAUSLAITE
FX 27 -leikkurissa on laite, joka parantaa koneen ohjailtavuutta rinteillä. Kun koneen
takarengas nousee hieman maasta, korin alasyrjässä sijaitseva hydraulinen sylinteri (kuva
11) pysäyttää renkaan nousemisen. Sylinteriä ohjaa heiluri (kuva 6:B), joka havaitsee,
milloin ajetaan rinteessä. Vakauslaitteen ansiosta saat ihanteellisen pidon ylämäessä ja
huomattavaa vakautta koneen takaosaan alamäkeen ajettaessa.
Tarkista öljyn määrä mittarista (kuva 6:A) ja rasvaa sylinterin pallonivelet. Älä koskaan täytä
öljysäiliötä aivan täyteen, jotta öljyä ei tule säiliöstä yli. Sopiva öljyn määrä on puolet
säiliöstä. Käytä vain OSO 10 -hydrauliöljyä.
LEIKKUULAITTEEN KÄÄNTÄMINEN JA TERIEN TEROITUS
Kun haluat tutkia ja huoltaa leikkuulaitetta, toimi seuraavasti:
1) Käynnistä moottori.
2) Irrota molemmat punaiset leikkuulaitteen kiinnitysvivut (kuva 12:A).
3) Nosta jalkatason kantta, kunnes se nojaa sille varattuihin kumipehmusteisiin (kuva 13).
4) Pidä leikkuulaitteen nostokytkin painettuna (kuva 1:4), kunnes leikkuulaite on täysin
pystyssä (kuva 22).
5) Vapauta nostokytkin.
6) Sammuta moottori.
7) HUOMIO! Kiinnitä turvakiinnikkeet (kuten kuvassa 23) äläkä irrota niitä ennen kuin olet
saanut huoltotoimet valmiiksi.
Voiman ulosoton hihnaa ei tarvitse irrottaa.
Huomio! Leikkuulaitteen pystyy kääntämään myös moottorin ollessa sammutettuna. Tätä
ei kuitenkaan suositella, koska tällöin laturi ei voi korvata kääntämiseen käytettyä virtaa. Kun
leikkuulaitetta käännetään moottorin käydessä, akku kestää pidempään ja leikkuulaite
kääntyy nopeammin.
Tylstynyt terä vetää ruohoa ja saa sen näyttämään epämiellyttävältä. Terien leikkuupinnat
onkin siis pidettävä terävinä. Kun terät kuluvat, niiden leikkausteho vähenee ja tasapaino
heikkenee, mikä aiheuttaa värinää leikkurissa; teroita kaikki kolme terää tasaisesti samalla
tavalla.
Kun vaihdat terät, vaihda joka kerta samalla myös niitä pitävä kiinnike ja levyjousi (kuva
22:B).
Kun haluat vaihtaa terän, tartu siihen tukevasti turvahanskat kädessä ja irrota keskuspidike
ruuvaamalla myötäpäivään. Vaihda terä ja kiristä keskuskiinnike tiukasti.
Huomio! Vaihda aina vääntyneet terät. Älä yritä korjata niitä!
KÄYTÄ AINA GRILLON VALMISTAMIA TERIÄ!
Kun huoltotyöt on tehty, paina jälleen leikkuulaitteen nostokytkintä (kuva 1:4), jotta saat
leikkuulaitteen säädettyä työskentelyasentoon. Kun leikkuulaite on samansuuntaisesti

- 13 -
maan kanssa, laske jalkakorokkeen kansi (kuva 13:B) ja kiinnitä leikkuulaite asianmukaisilla
kiinnitysvivuilla (kuva 14:A).
Huomaa: Jos punaiset kiinnitysvivut eivät lukkiudu asentoonsa:
Tarkista, että istuimen takana sijaitseva kytkinpainikkeen punainen merkkivalo (kuva
17:D) ei pala. Jos valo palaa, napsauta valo sammuksiin kytkimestä.
Varmista, että leikkuulaite on täysin kääntynyt ja on maan suuntaisesti.
Tarkista, että kiinnitysvivut on voideltu hyvin.
Lisää leikkuulaitteen kellunta-asennon jousen kuormitusta säätöruuvilla (kuva 1:8).
Jos edellä mainitut konstit eivät tepsi:
Löysää kääntösaranoiden neljä kiinnikettä (kuva 15:A) ja säädä lukitusvipujen asemointia
kunnes ne lukkiutuvat. Kun olet valmis, kiristä kääntösaranan kiinnikkeet taas tiukasti.
LEIKKUULAITTEEN SÄÄTÄMINEN
Suora leikkuulaite on oleellinen tasaisen leikkuujäljen saamiseksi koko leikattavaan
nurmialueeseen.
Aja kone tasaiselle lattialle, tarkista renkaiden paineet, tarkista leikkuulaitteen reunan
etäisyys maasta ja säädä vetotankoa (kuva 16:A) ja säätöruuvia (kuva 15:B) tarpeen
vaatiessa, jotta saat leikkuulaitteen maan suuntaiseksi. Ennen kuin käännät säätöruuvia
(kuva 15:B), löysää vastaavat kiinnikkeet (kuva 15:C). Jos et saa säädettyä leikkuulaitetta
tyydyttävästi samansuuntaiseksi, ota yhteyttä valtuutettuun merkkihuoltoon.
LEIKKUULAITTEEN IRROTTAMINEN
Kun haluat irrottaa leikkuulaitteen, toimi seuraavasti:
1) Paina kytkintä (kuva 17:D), kunnes varoitusvalo syttyy.
2) Löysää voiman ulosoton hihnakiristintä kääntämällä sen vipua (kuva 17:A) ja irrota hihna
leikkuulaitteen hihnapyörästä.
3) Tee kohdat 1–3 kohdasta ”LEIKKUULAITTEEN KÄÄNTÄMINEN”.
4) Kun leikkuulaitteen kehikon pyörät nousevat maasta, pysäytä kääntäminen ja aseta
leikkuukorkeuden säädin kohtaan ”2” (kuva 2:10).
5) Irrota leikkuulaitteen sähköliitin (kuva 20:A).
6) Nosta punaiset turvakoukut irti (kuva 18:A).
7) Tartu leikkuulaitteen kehikkoon edestäpäin ja irrota se.
Huomio! Älä koskaan vapauta kytkintä (kuva 17:D), kun leikkuulaite on pois päältä,
sillä silloin leikkuulaitteen kiinnitysvivut voivat iskeytyä koneen yläosaan
vahingoittaen lähistöllä olevia ihmisiä tai esineitä.
Kun haluat liittää leikkuulaitteen kiinni koneeseen, toimi seuraavasti:
1) Aseta saranat niiden koukkuihin nostamalla ja sovittamalla ne niille varattuihin uriin.
2) Kiristä punaiset turvakoukut (kuva 16:B) ja kytke sähköjärjestelmän liitin (kuva 20:A).
3) Käännä avain virtalukossa ON-asentoon (älä kuitenkaan käynnistä moottoria). Vapauta
kytkin (kuva 17:D), varoitusvalon on oltava sammuksissa.
4) Aseta voiman ulosoton hihna leikkuulaitteen hihnapyörään ja kiristä se kääntämällä sen
vipua (kuva 17:A).
5) Laske jalkakorokkeen kansi (kuva 13:B) ja kiinnitä leikkuulaite kiinnitysvivuilla (kuva
14:A).
VOIMAN ULOSOTON HIHNA
Huomio! Hihna on erityisvalmisteinen, KÄYTÄ GRILLON HIHNOJA.
Jos haluat vaihtaa voiman ulosoton hihnan, löysää vetotanko sen vivulla (kuva 17:A) ja irrota
hihna leikkuulaitteen hihnapyörästä. Löysää sähkömagneettisen kytkimen suojus (kuva
21:A) ja anna sen liukua koneen takaosaa kohti. Näin pääset irrottamaan hihnan kokonaan
sähkömagneettisesta kytkimestä.

- 14 -
Jotta pääset säätämään kireyttä, käännä 13 mm:n kiintoavaimella jousen säätömutteria
(kuva 19:B). Jousen on oltava säädetty 85 mm:n pituiseksi.

- 15 -
RATKAISUJA ONGELMATILANTEISIIN
ONGELMA
SYY
KORJAUSTOIMENPIDE
Avain on ON-asennossa,
mutta hallintayksikköön ei
syty valoja.
Akusta ei saada virtaa.
Tarkista akkukaapelit.
Lataa akku.
Vaihda sulake.
Hallintayksikköön syttyvät
valot, mutta starttimoottori
ei käynnisty, vaikka avain
on ON-asennossa.
Akusta ei saada tarpeeksi
virtaa.
Lataa akku.
Turvalaite estää
starttimoottorin
käynnistymisen.
Tarkista, että
ohjaussauvat ovat STOP-
asennossa, ja että voiman
ulosotto teriin on kytketty
pois päältä.
Moottori käynnistyy
työläästi tai käy
epätasaisesti.
Ongelma kaasuttimessa.
Puhdista tai vaihda
ilmansuodatin.
Tarkista, että
polttoaineletkuissa ei ole
ilmaa.
Ilmaa polttoaineensyöttö-
järjestelmä.
Epäpuhtauksia tai jäämiä
polttoaineessa.
Tarkista
polttoaineensuodatin ja
vaihda tarvittaessa.
Starttimoottori käy, mutta
moottori ei käynnisty.
Ongelma polttoaineen
syötössä.
Tarkista, että säiliössä on
polttoainetta.
Varmista, että
polttoainehanat ovat auki.
Tarkista
polttoaineensuodatin ja
vaihda tarvittaessa.
Tarkista, ettei polttoaineen
korkin ilmanottoaukko ole
tukkeutunut.
Tarkista kaasuttimen
solenoidi.
Moottori pysähtyy, kun terät
kytketään päälle.
Teriä ei voi pyörittää.
Tarkista, että
leikkuulaitteen vaihteisto
toimii.
Moottorin teho laskee, kun
leikkuulaite kytketään
päälle.
Ajonopeus liian suuri
ruohon korkeuteen nähden.
Hiljennä vauhtia.
Nosta leikkuulaitetta
korkeammalle.
Leikkuujälki on epätasaista.
Leikkuulaite ei ole maan
suuntaisesti.
Tarkista rengaspaineet.
Säädä leikkuulaite maan
suuntaiseksi.
Terät eivät leikkaa
kunnolla.
Tarkista terien kiinnitys.
Teroita tai vaihda terät.

- 16 -
Säädä voiman
ulosottohihnan kireyttä.
Ajonopeus on liian suuri
nurmikon korkeuteen ja
kuntoon nähden.
Hiljennä ajonopeutta.
Kone tärisee, kun
leikkuulaite on päällä.
Terät eivät ole
tasapainossa.
Tasapainota terät tai
vaihda vaurioituneet
uusiin.
Kiinnikkeet löysällä.
Tarkista terien kiinnitys ja
kiinnikkeiden kunto.
Tarkista moottorin ja korin
kiinnikkeet.
Moottorin öljyvalo syttyy.
Riittämätön öljynpaine.
Tarkista moottoriöljyn
määrä ja lisää
tarvittaessa.
Tarkista moottoriöljyn
suodatin.
HUOMIO! Jos ongelma ei ratkea senkään jälkeen, kun tässä käyttöohjekirjassa
olevia korjaustoimia on kokeiltu, ota yhteyttä valtuutettuun huoltoliikkeeseen. Älä
yritä vaativia korjaustoimia, jos sinulla ei ole tarvittavia välineitä ja
asiantuntemusta.
TÖRMÄYS KIVEÄ TAI MUUTA ESTETTÄ VASTEN
1) Pysäytä kone.
2) Sammuta moottori ja kytke seisontajarru päälle.
3) Käännä leikkuulaite ylös.
4) Tarkista terien kiinnikkeet ja leikkuulaitteen kunto.
MEKAANINEN SEISONTAJARRU
On tärkeää, että jarruvaijeri on kunnolla säädetty (kuva 5:B). Jarru kytketään päälle
työntämällä ohjaussauvoja (kuva 1:1) ulospäin. Jarru vapautetaan asettamalla
ohjaussauvat jälleen työskentelyasentoon.
Kytke seisontajarru aina päälle, kun lähdet koneen luota.
Jos seisontajarru on päällä, moottori ei sammu, vaikka kuljettaja nousee istuimeltaan. Jos
seisontajarru ei kytkeydy päälle vaivattomasti, säädä jarruvaijeria säätöruuveilla (kuva 5:B).
SÄHKÖJÄRJESTELMÄ
Sähköjärjestelmää suojaavat sulakkeet, jotka palaessaan katkaisevat sähköt koko
järjestelmästä. Sulakkeet on sijoitettu istuimen alle, ja niihin pääsee käsiksi kääntämällä
istuinta. Pääsulakkeita (kuva 17:B ja C) on kaksi: toisen nimellisvirta on 25 ampeeria ja
toisen 15 ampeeria. Kun olet löytänyt ja korjannut vian, korvaa palanut sulake sellaisella,
jonka nimellisvirta on sama kuin palaneen sulakkeen. Älä koskaan korvaa palanutta
sulaketta eri nimellisvirtaisella sulakkeella.
Jos sähkövika ei korjaannu sulakkeiden vaihtamisen jälkeenkään, ota yhteyttä valtuutettuun
huoltoliikkeeseen. Älä milloinkaan ryhdy monimutkaisiin korjaustoimiin, jos sinulla ei ole
tarpeellisia välineitä ja teknistä asiantuntemusta.

- 17 -
PÄÄSÄHKÖJÄRJESTELMÄN TOIMINTA
Mikrokytkin tarkkailee sitä, onko jalkakorokkeen kansi työskentelyasennossa (kuva 20:B).
Jos kansi ei ole kiinni, leikkuulaite ei toimi.
Ohjaussauvoissa on kaksi mikrokytkintä, jotka tarkkailevat ohjaussauvojen asentoa ja
sitä, onko seisontajarru kytketty.
Kuljettajan istuimen alla on mikrokytkin, joka tarkkailee sitä, istuuko kuljettaja istuimella.
Solenoidi, joka säätelee koneen vakausmekanismia rinteissä (kuva 6:C), on sijoitettu
oikealle, hydrostaattisen vaihteiston taakse. Tavallisissa työskentelyoloissa
sähköventtiilissä palaa punainen LED-valo. Kun vakauslaite kytkeytyy päälle, punainen
LED-valo sammuu.
Sähkömagneettisen kytkimen kaapelissa on diodi joka päästää sähkövirtaa vain yhteen
suuntaan.
Hallintayksikkö (kuva 3) ilmaisee, ovatko koneen tärkeimmät laitteet kytketty päälle.
Lisäksi se laskee koneen käyttötunnit.
ILMANSUODATIN
Tarkista ja puhdista ilmansuodatin (kuva 4:D) 8 tunnin välein tai useimmin, jos työskentely-
ympäristö on kuiva tai pölyinen. Katso suodattimen vaihtoon ja tarkempiin huoltoväleihin
liittyvät ohjeet ja varoitukset moottorin käyttöohjeesta.
BENSIINISUODATIN
Bensiinisuodatin (kuva 7:B) estää bensiinissä mahdollisesti olevia epäpuhtauksia
pääsemästä moottoriin. Puhdista bensiinisuodatin aina 200 käyttötunnin välein ja huuhtele
sisus puhtaalla bensiinillä. Katso puhdistusta ja tarkkoja huoltovälejä koskevat ohjeet ja
varoitukset moottorin käyttöohjeesta.
PUHDISTUS
Pese leikkuulaite painepesurilla, mutta älä suuntaa vesisuihkua sähkökomponentteihin. Älä
koskaan puhdista sähköjärjestelmätilaa paineistetulla vedellä, vaan käytä siihen paineilmaa
tai imuria. Pidä hydrostaattisen vaihteiston ympäristö erityisen puhtaana, jotta jäähdytys
toimii tehokkaasti. Pidä huoli siitä, että moottorin ilmanottoaukon ritilä ja ilmansuodatin ovat
aina puhtaat.
HINAUSKOUKKU
Hinauskoukku sijaitsee koneen takaosassa. Voit hinata enintään 120 kg painavia teloja ja
kärryjä jyrkimmillään 10 %:n rinteessä.
SAMMUTETUN RUOHONLEIKKURIN HINAAMINEN
Huomio! Kun moottori on pois päältä ja konetta halutaan siirtää, on käytettävä
hydrostaattisen vaihteiston ohitusvipuja (kuva 5:C). Ole tällöin tarkkana, sillä
jarrujärjestelmä lakkaa toimimasta.
Hinaa konetta hyvin hitaasti (alle 3,2 km/h) ja ainoastaan lyhyitä matkoja (alle 100 m),
jotta hydrostaattisessa yksikössä sijaitsevat hydraulinen pumppu tai moottorit eivät
vaurioidu.
VARASTOINTI JA PITKITTYNYT KÄYTTÖTAUKO
Säilytä konetta kuivassa ympäristössä suojassa säältä ja, mikäli mahdollista, peitettynä. Jos
konetta ei käytetä yli kuukauteen, irrota negatiivinen musta akkukaapeli ja seuraa moottorin
käyttöohjeita. Rasvaa lisäksi kaikki nivelet.
Tarkista säännöllisesti, ettei akun jännite pääse laskemaan alle 12,5 volttiin. Jos jännite
laskee mainitun lukeman alapuolelle, lataa akku.

- 18 -
KONEEN KULJETTAMISEEN LIITTYVIÄ VAROITUKSIA
Jos konetta täytyy nostaa, tarkista koneen paino tunnistelaatasta ja käytä vain nostoon
soveltuvia välineitä (rampit, nosturit jne.).
Jos konetta kuljetetaan esimerkiksi pakettiautossa tai kuljetustrailerissa, säädä leikkuulaite
alimpaan mahdolliseen asentoon, kytke seisontajarru päälle ja kiinnitä kone tukevasti
paikoilleen köysillä, vaijereilla tai ketjuilla.
VOITELUTAULUKKO
Tyyppi
Määrä
Moottoriöljy
SAE 30
1,9 litraa
Vaihda öljy ja öljynsuodatin 8
ensimmäisen käyttötunnin
jälkeen ja sen jälkeen 100
tunnin välein.
Hydraulinen
vaihteisto
20W50
4,5 litraa
Vaihda öljy ensimmäisen 40
käyttötunnin jälkeen ja sen
jälkeen 200 tunnin välein tai
kerran vuodessa.
Vakauslaite
OSO 10 -
hydrauliöljy
0,2 kg
Sopiva määrä öljyä on puolet
säiliöstä. Käytä vain OSO 10 -
hydrauliöljyä.
Voideltavat osat
Voiteluöljy (EA3)
–
Voitele 40 tunnin välein terien
keskuskiinnikkeet,
ohjaussauvat, leikkuulaitteen
nostomekanismi, leikkuulaitteen
kiinnitystangon kaksi niveltä,
vakaussylinterin pallonivelet
(seuraa voitelukaaviota, kuva
2:3).

- 19 -
TAULUKKO FX27:n KUNNOSSAPITOTOIMISTA
Alla oleva taulukko auttaa sinua huolehtimaan koneestasi niin, että se pysyy tehokkaana ja
turvallisena. Siinä on lueteltu tärkeimmät kunnossapitotoimet (mm. voitelu) ja aikavälit,
jolloin ne pitää tehdä. Kunkin toimen kohdalla on tyhjiä sarakkeita, joihin voit merkitä, minä
päivänä tai kuinka monen käyttötunnin jälkeen mikäkin huoltotoimi on tehty.
HUOMIO! Tee ensimmäinen yleisluontoinen tarkistus sisäänajovaiheen (ensimmäiset
kahdeksan käyttötuntia) jälkeen. Tarkista moottoriöljyn määrä ja puhdista ilmansuodatin
päivittäin tai useamminkin, jos työskentelet pölyisessä ympäristössä tai jos ilmassa on
paljon vierasesineitä (kuten kasvien siemeniä tai siitepölyä). Seuraa taulukkoa:
HUOLTOTOIMI
TUNNIT
TARKISTETTU (PVM/TUNNIT)
1.0 SISÄÄNAJO
▼
1.1 Tarkista ja vaihda moottoriöljy ja
suodatin
8
1.2 Tarkista hydrauliöljyn määrä
8
1.3 Tarkista ja puhdista moottorin
ilmansuodatin
8
1.4 Säädä voiman ulosottohihnan kireys
8
1.5 Vaihda hydraulisen vaihteiston
öljynsuodatin ja öljy
40
2.0 HUOLTO TASAISIN VÄLIAJOIN
X tunnin
välein
2.1 Tarkista ja puhdista moottorin
ilmansuodatin
8
2.2 Tarkista terän/terien kiinnitys ja
terävyys
40
2.3 Tarkista turvalaitteet
40
2.4 Säädä stop-asentoa
40
2.5 Tarkista kaikki kiinnikkeet
40
2.6 Tarkista rengaspaineet
40
2.7 Voitele voitelukaavion mukaiset osat
40
2.8 Vaihda moottoriöljy
100
2.9 Tarkista ja säädä voiman ulosoton
hihnan kiristin
130
3.0 Tarkista akku
130
3.1 Tarkista ja puhdista
polttoainesuodatin
200
3.2 Vaihda moottoriöljy
200
3.3 Vaihda hydraulisen vaihteiston öljy ja
suodatin
200
3.4 Vaihda moottorin ilmansuodatin
250
Katso täydellinen luettelo huoltotoimista moottorin käyttöohjeesta.
Osien rasvaamista suositellaan painokkaasti aina, kun kone on pois käytöstä pitkän ajan.
HUOMIO! Älä pese painepesurilla muita osia kuin leikkuulaitetta.
