Griven KALEIDO GR 0410 MSD 575 W User manual

Foglio di Istruzioni
Instructions
KALEIDO
GR 0410 MSD 575 W
FI-0410 Rev. 02
27.09.06

INDICE
INDICE
Pag.
1.0 CONTENUTO DELL’IMBALLAGGIO 3
2.0 SICUREZZA 3
3.0 INSTALLAZIONE DEL PROIETTORE 3
3.1 Montaggio della Lampada 3
3.2 Posizionamento del Proiettore 4
3.3 Installazione 4
3.4 Installazione del Paraluce 4
3.5 Collegamento elettrico 4
3.6 Lettura del Display ed uso dei comandi 5
4.0 USO DEL PROIETTORE 6
4.1 Funzionamento con DMX 6
4.2 Funzionamento in automatico 7
4.3 Master-Slave 8
5.0 MANUTENZIONE 8
6.0 INFORMAZIONI TECNICHE 9
7.0 PARTI DI RICAMBIO 9
INDEX
INDEX
Page
1.0 PACKING 10
2.0 SAFETY 10
3.0 INSTALLATION 10
3.1 Fitting the Lamp 10
3.2 Mounting position 11
3.3 Mounting 11
3.4 Leaf barndoor setup 11
3.5 Electrical connection 11
3.6 Display and control panel use 12
4.0 USE OF THE LANTERN 13
4.1 DMX Function 13
4.2 Automatic mode 14
4.3 Master-Slave 15
5.0 MAINTENANCE 15
6.0 TECHNICAL INFORMATION 16
7.0 SPARE PARTS 16

3
1.0 CONTENUTO DELL’IMBALLAGGIO
Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs.
trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti:
n° 1 Foglio di Istruzioni
n° 1 proiettore Kaleido
n° 2 spine XLR 3 poli (1 maschio+1 femmina);
2.0 SICUREZZA
Prima di effettuare qualsiasi operazione sul proiettore, sconnettere fisicamente la linea di alimenta-
zione staccando la spina (ad esempio durante la sostituzione della lampada).
Questo proiettore è stato progettato per utilizzi in ambienti interni ed esterni. La temperatura
ambiente massima non deve superare i 40°C.
Attenzione: la temperatura della superficie esterna del vetro del proiettore può raggiungere 130°C.
Attenzione: lampada molto calda, prima della sostituzione attendete almeno 20 minuti.
Nel caso in cui il proiettore venga appeso, si raccomanda l’utilizzo della catena di sicurezza da fis-
sare al proiettore ed alla struttura di sospensione dello stesso per evitare la caduta accidentale del
proiettore, nel caso poco probabile che il punto di fissaggio primario dovesse cedere.
3.0 INSTALLAZIONE DEL PROIETTORE

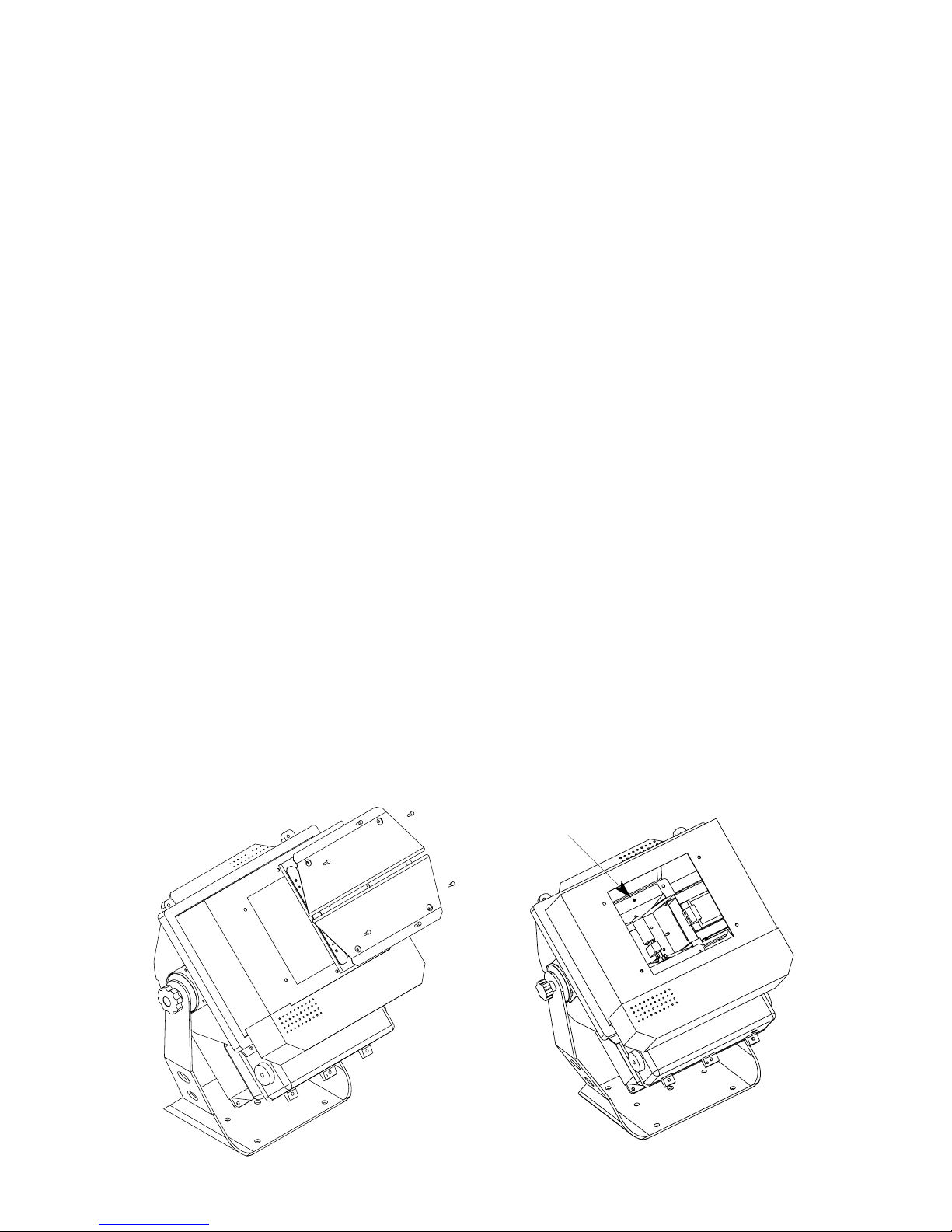

3.1 Montaggio della lampada
1) Rimuovete lo sportello porta-vetro svitando le 6 viti situate nella parte superiore del
proiettore(fig.1).
2) Dopo averla sgrassata con l’apposita salvietta detergente, inserite la lampada nel portalampada
con le dovute precauzioni (fig.2):
- non toccate la lampada con le dita e con stracci unti o comunque sporchi;
- non scuotete la lampada e non fatela urtare contro la lamiera del proiettore o altri oggetti;
3) Fissate saldamente la lampada al portalampada;
4) Riposizionate lo sportello porta-vetro;
Per la sostituzione della lampada, si raccomanda di rimuovere la copertura in alluminio riflettente,
agendo sul pomolino in ferro, posto al centro della stessa (vedi l’indicazione della freccia in fig.2).
Nel caso in cui il proiettore sia dotato di paraluce a 4 alette, le operazioni da eseguire sono esatta-
mente le stesse: infatti esso è fissato, mediante viti M3, allo sportello porta-vetro.
fig.1 fig.2

3.2 Posizionamento del proiettore
Kaleido è dotato di una forcella con
base d’ appoggio (fig.1), che permette
una stabile collocazione a terra.
Per qualsiasi tipo di installazione, si rac-
comanda di non capovolgere mai il
proiettore; questo è possibile perchè la
staffa di sostegno può ruotare di 180°
intorno al proiettore (Vedi figure a lato).
Mantenere una distanza dalla parete o
dalle pareti di almeno 50cm per favorire
la libera circolazione dell’aria intorno al
proiettore e contenerne il riscaldamento.
3.3 Installazione
Per il fissaggio del proiettore al pavimento, oppure al soffitto,
utilizzate i fori posti sulla staffa di fissaggio.La forcella con
base d’appoggio è provvista di 4 fori Ø 11mm interasse
180x180 mm; E’ possibile utilizzare anche il foro Ø12,5
posto al centro della staffa come mostra la figura 1.
3.4 Installazione del paraluce:
Per installare il paraluce (fig.2) sul proiettore, è necessario
svitare le 6 viti M4 testa esagonale che fissano la griglia
porta-vetro e riavvitare, insieme al porta-vetro, anche il para-
luce a 4 alette (fig.3). Sono stati previsti 4 fori per fissare ulteriormente
il paraluce con 4 viti M3x10.
3.5 COLLEGAMENTO ELETTRICO
1) Cablate il cavo di alimentazione di sezione 3x1.5mm2 con una spina
2 poli x10A + T;
2) Collegate alla rete facendo attenzione alla tensione di
alimentazione (230V - 50/60Hz).
3) La linea di alimentazione del proiettore deve essere pro-
tetta mediante corretta messa a terra e interruttore magne-
totermico differenziale avente le seguenti caratteristiche
elettriche:
- corrente nominale (In) 10A - valore d’intervento (Id)
0,03A.
4) Questo proiettore dispone di rifasatore di corrente.
4
fig.1
fig.3
fig.2
SI NO

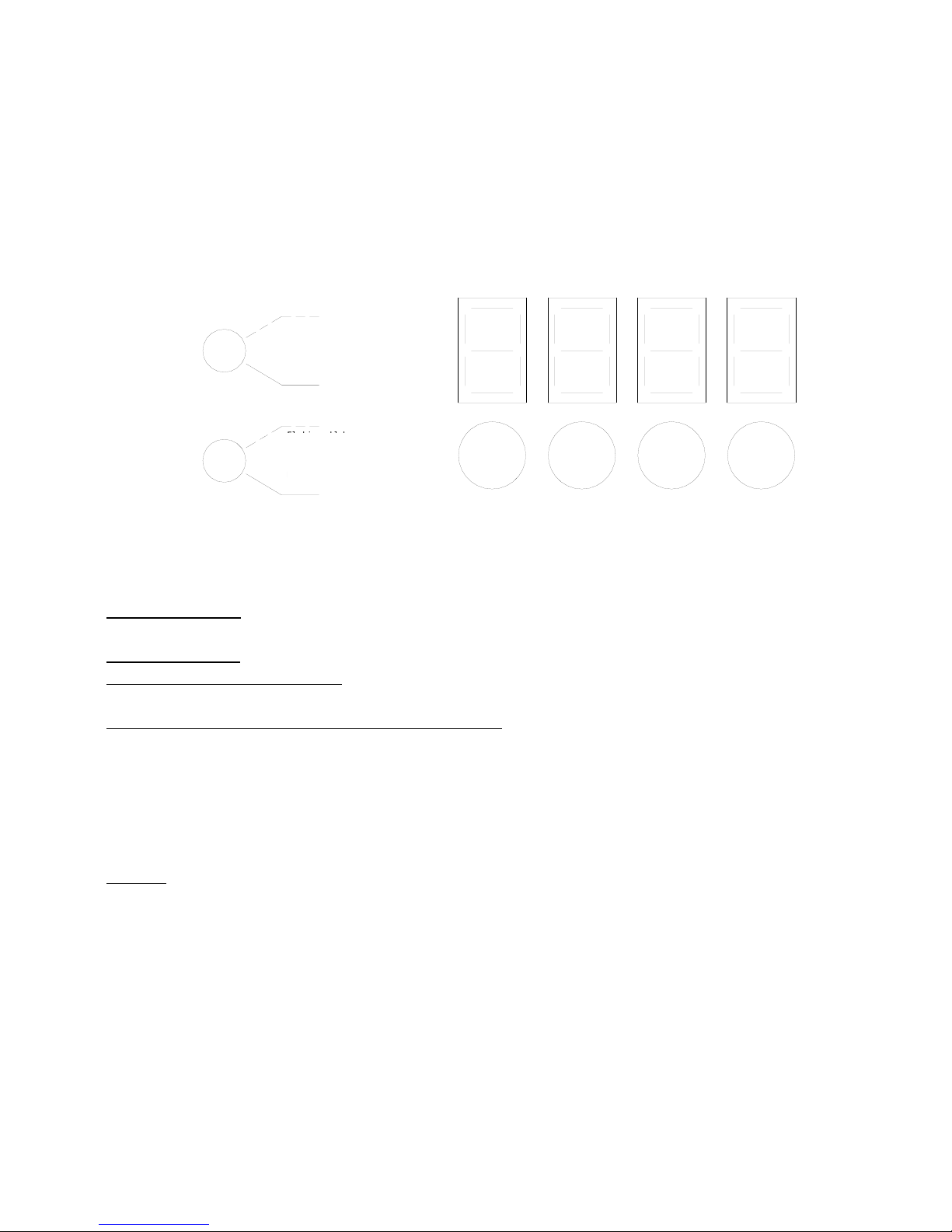

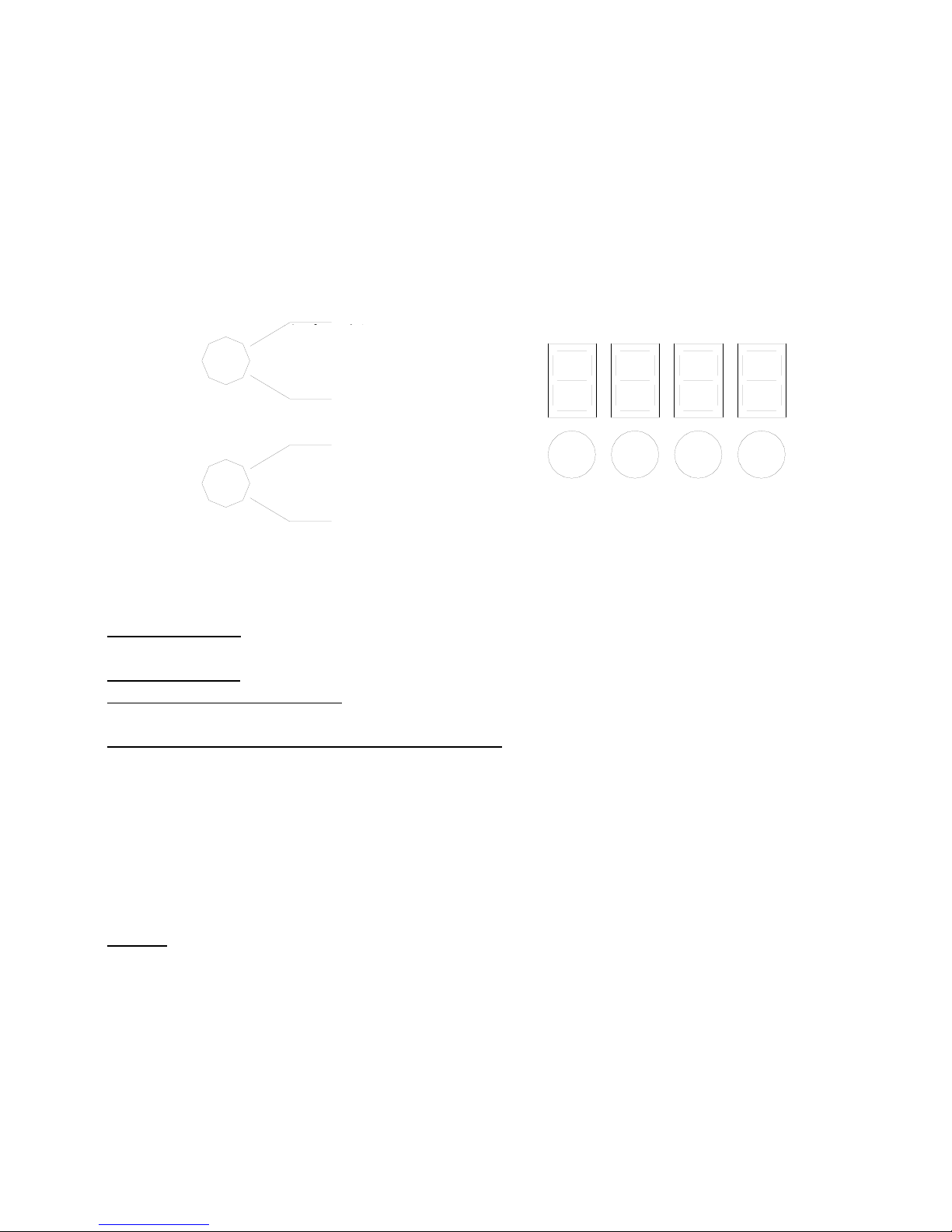

3.6 LETTURA DEL DISPLAY ED USO DEI COMANDI
Il colore del led indica lo stato del proiettore.
La luce verde indica lo stato operativo.
La luce rossa indica lo stato di impostazione o modifica.
Quando il proiettore è in stato operativo il display indica il numero dell’indirizzo DMX del proiet-
tore (001 fino a quando non verrà cambiato).
Per modificare l’indirizzo DMX del proiettore premere una volta il tasto (SELECT) e agire sui
tasti (-), (+), quindi premere (ENTER).
Premere il tasto (SELECT) 2 volte per visualizzare l’opzione da modificare.
Per memorizzare la modifica premere il tasto (ENTER).
Se le modifiche non vengono confermate dopo 15 secondi il proiettore ritorna allo stato operativo.
Opzioni:
1= Master On/OffMaster On -Funzionamento in AUTOMATICO
Master Off -Funzionamento con centralina DMX
2= Preset Colours -Raggruppa in un solo canale i colori base (Giallo, Cyan, Magenta)
3= Remote switch lamp On/Off-Permette di accendere o spegnere la lampada tramite la centralina
DMX
4= Dimmer shutter, lamp On/Off Independent setting -Permette di settare l’ accensione della
lampada e il dimmer su un indirizzo personalizzato. Per selezionarlo, premere
(Select) dopo avere impostato su ON l’ opzione 4 (il display mostra l’ indirizzo
corrente del proiettore); per vederel’indirizzo del dimmer premere (SELECT);
agire quindi sui pulsanti (+) e (-) per visualizzarlo e premere (ENTER) per
memorizzare.
N.B.: Con questa opzione il proiettore ha 2 indirizzi diversi.Passati 15 secondi
il proiettore ritorna allo stato operativo e visualizza sul display l’ indirizzo dei
colori, che si è aggiornato automaticamente al nuovo indirizzo.
9= Test
Tenendo premuto il tasto Enter per 5 secondi si visualizza il contatore della vita lampada
Tenendo premuto il tasto Enter per 20 secondi si visualizza il contatore della vita proiettore.
Per resettare il contaore della lampada premere contemporaneamente (-), (+) ed (ENTER) fino ad
ottenere l’azzeramento del displaY.
5
LED VERDE
LED ROSSO
Luce lam peggiante -
SETTAGGIO DMX
Luce fissa -SETTTAG GIO
OPZIONI
Luce fissa -DMX
PRESENTE
Luce lam peggiante -
DMX ASSENTE
-
Select +Enter
Luce lampeggiante -
DMX assente
Luce fissa -DMX presente
Luce lampeggiante -
SETTAGGIO DMX
Luce fissa - SETTAGGIO OPZIONI

4.0USO DEL PROIETTORE
4.1 Funzionamento con DMX
Il proiettore KALEIDO per poter funzionare con una centralina DMX deve essere settato in
MASTER OFF. Per far questo agite sul pulsante Select, quando sul display compare la scritta
1.ON premere il tasto (+) oppure (-) per ottenere la scritta 1.OF. A questo punto premete
(ENTER) ed il proiettore è settato in MASTER OFF.
Tutti i proiettori KALEIDO che ricevono un segnale digitale
da una centralina di controllo devono avere correttamente set-
tato il rispettivo display. Per poter essere comandato singolar-
mente, ogni proiettore dovrà essere settato come da tab.1
(tenendo presente che ogni KALEIDO occupa da 2 a 5 canali,
a seconda delle opzioni scelte):

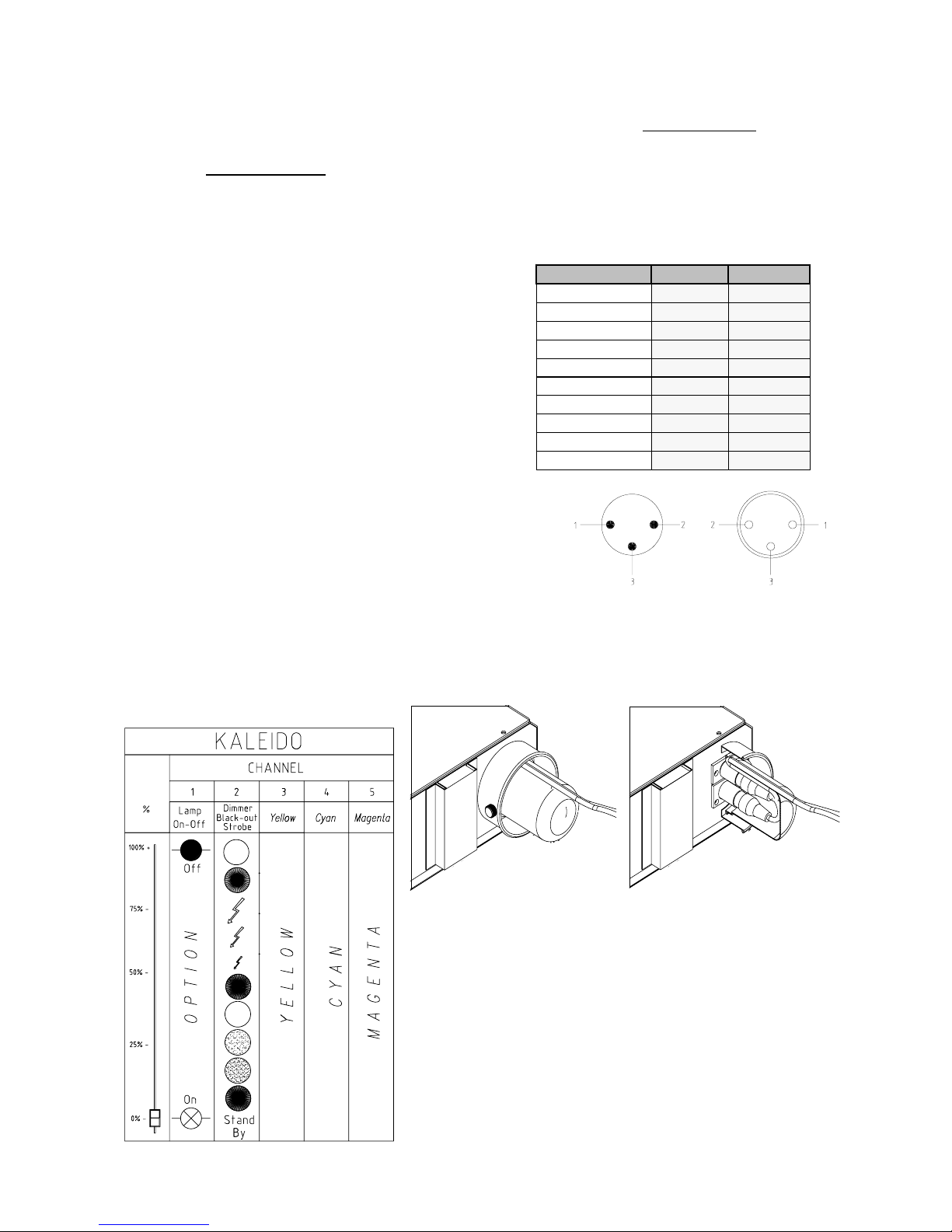

La connessione delle prese XLR 3 poli dovrà avvenire come
di seguito descritto (vedi fig.1):
pin 1—-> function GND (SHIELD)
pin 2—-> function SIGNAL -
pin 3—-> function SIGNAL +
Verificate che i fili siano correttamente collegati nel con-
nettore e che essi non ne tocchino il guscio (utilizzare filo
schermato).
N.B.:Al fine di assicurare l’impermeabilità dell’alloggiamento della scheda, si consiglia di posizio-
nare i cavi dei connettori DMX tra i due coperchi come rappresentato nelle figure 2 e 3.
Indicazione dei canali
6
Indirizzario 5 Canali 2 Canali
Proiettore 1 0 0 1 0 0 1
Proiettore 2 0 0 6 0 0 3
Proiettore 3 0 1 1 0 0 5
Proiettore 4 0 1 6 0 0 7
Proiettore 5 0 2 1 0 0 9
Proiettore 6 0 2 6 0 1 1
Proiettore 7 0 3 1 0 1 3
Proiettore 8 0 3 6 0 1 5
Proiettore 9 0 4 1 0 1 7
Proiettore 10 0 4 6 0 1 9
tab.1
fig.1
fig.2 fig.3

7

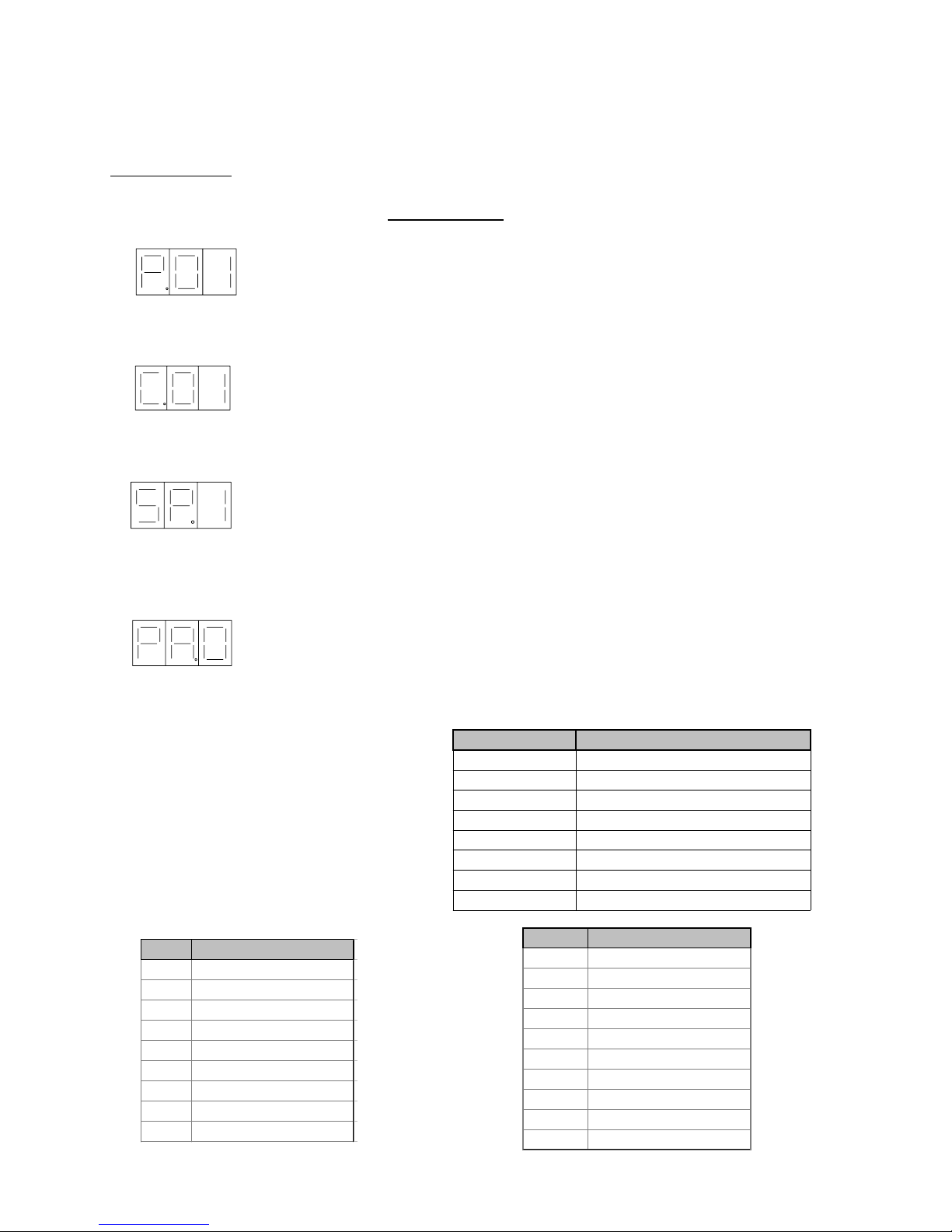

4.2 FUNZIONAMENTO IN AUTOMATICO
Il proiettore KALEIDO per poter funzionare in modo automatico deve essere settato in
MASTER ON. Per far questo agite sul pulsante Select, quando sul display compare la scritta
1.OF premere il tasto (+) oppure (-) per ottenere la scritta 1.ON. A questo punto premete
(ENTER) ed il proiettore è settato in MASTER ON. Il proiettore inizia a funzionare in automati-
co ed è già pronto per la scelta del programma. Premete (SELECT), sul
display apparirà il seguente messaggio: (P.01)
Selezionate il programma desiderato agendo sui pulsanti (+) e (-); tenendo
presente che sono disponibili 8 programmi descritti nella tab.1
Agendo sul tasto (+) dopo il programma8 oppure sul tasto (-) prima del pro-
gramma1 il display mostrerà rispettivamente (C.01) oppure (C.60)
Agite sui tasti (+) e (-) per selezionare uno dei 60 colori fissi a disposizione
E’ possibile regolare la velocità del cambiocolori premendo il pulsante
(SELECT); il display
mostrerà: (SP.1)
Agite sui tasti (+) e (-) per regolare la velocità. La durata dei tempi è descritta in tab.2.
E’ possibile regolare la durata di una scena colore premendo il pulsante
(SELECT) il display mostrerà: (PA.0)
Agite sui tasti (+) e (-) per regolare la durata della scena. La durata delle
scene colore pre-impostate è descritta nella tab.3.
Per visualizzare le successione delle scene
colore automatiche durante la loro esecuzio-
ne premete ripetutamente il pulsante
(ENTER).
Per selezionare un nuovo programma preme-
te il pulsante (SELECT) e agite sui
pusanti (+) e (-) come descritto precedente-
mente.
P. EFFETTO
Programma 1 Rosso, Magenta,Giallo
Programma 2 Rosso, Magenta,Giallo + Bianco
Programma 3 Verde, Cyan, Giallo
Programma 4 Verde, Cyan, Giallo + Bianco
Programma 5 Blu, Cyan, Magenta
Programma 6 Blu, Cyan, Magenta + Bianco
Programma 7 Colori base
Programma 8 Colori base + Bianco
SP. Tempo posiz. Colore
12sec.
24sec.
36sec.
48sec.
5 11 sec.
6 16 sec.
7 21 sec.
8 26 sec.
91sec.
tab.1
tab.2
PA.
Durata scena colore
04sec.
1 15 sec.
2 30 sec.
31min.
4 1,5 min.
52min.
6 2,5 min.
73min.
8 3,5 min.
94min.
tab.3

8

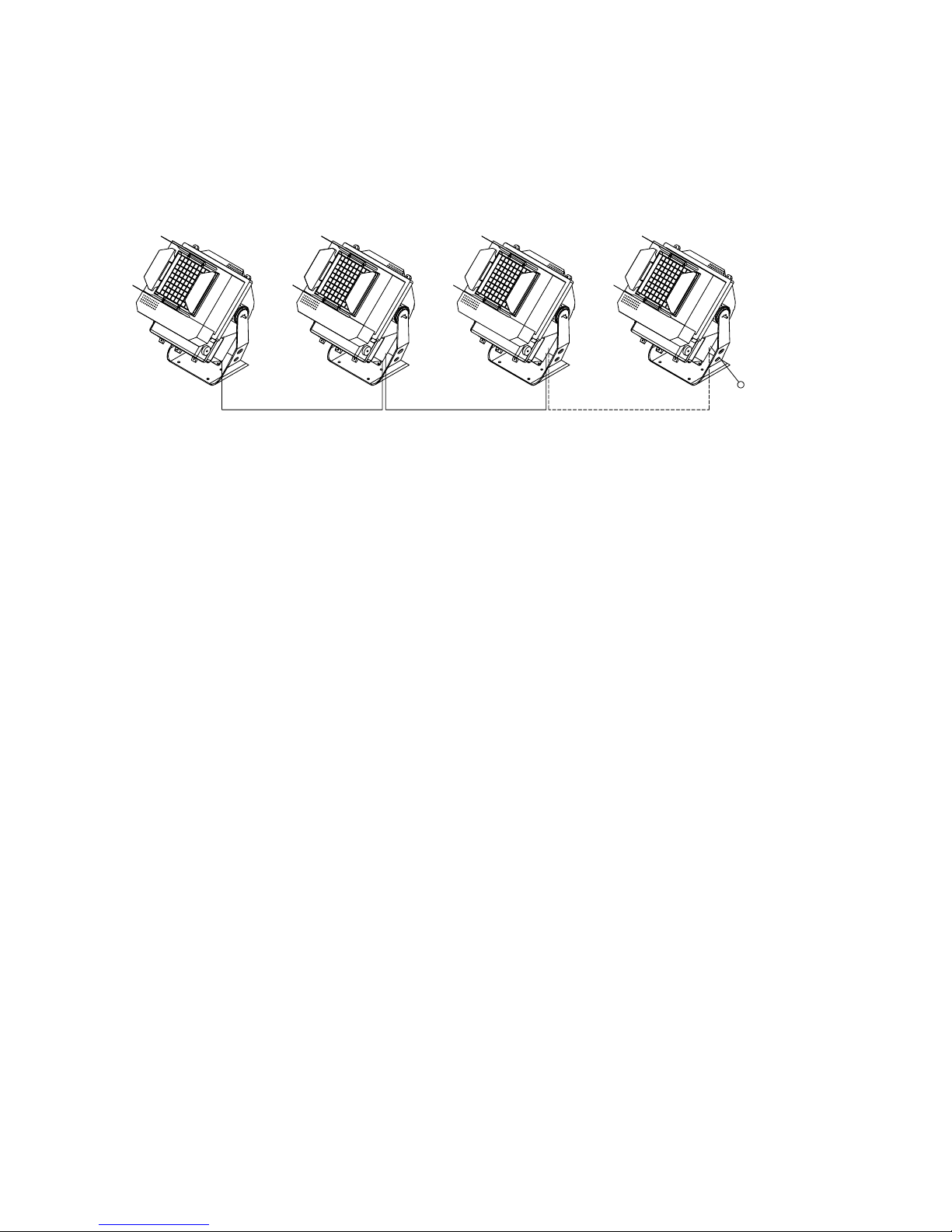

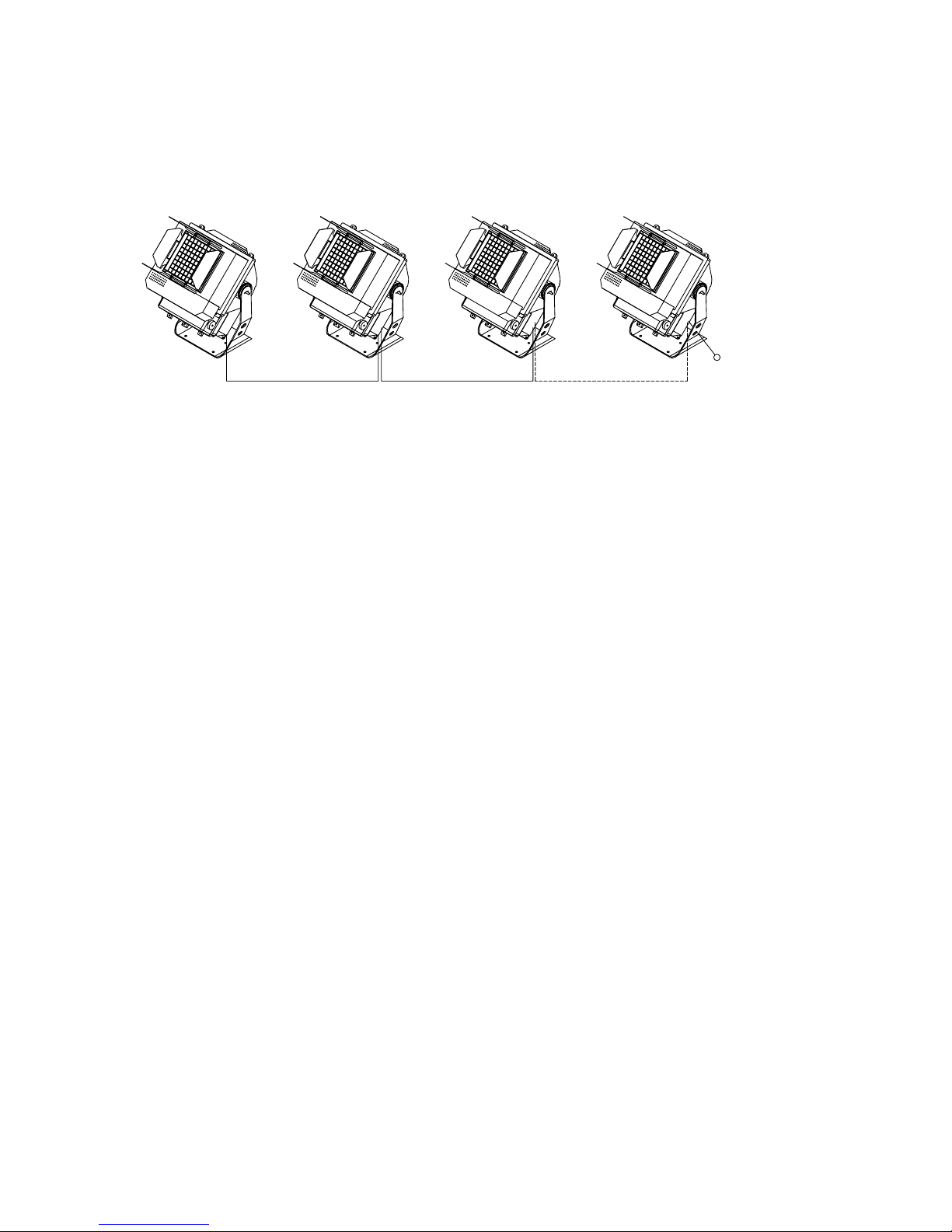

4.3 Master-Slave
E’ possibile settare più proiettori KALEIDO in modalità Slave per fare in modo che seguano il
programma eseguito da un proiettore Master. Il proiettore Master deve essere settato in Master
ON, i proiettori Slave in Master Off (con indirizzo 1 e le opzioni 2, 3 e 4 in OFF).
Il terminale di linea consiste in una resistenza, inserita tra i due pin Signal (pin 2 e 3) del connetto-
re di uscita posto alla fine della linea DMX. Ciò consente di evitare il malfunzionamento della
linea stessa. Consigliamo una resistenza da 120 Ohm.
5.0 MANUTENZIONE
Tutti i proiettori richiedono una manutenzione regolare per assicurare la massima funzionalità e la
massima resa ottica. Seguite pertanto le seguenti istruzioni:
- pulite regolarmente gli specchi e i dicroici poiché persino un sottilissimo strato di polvere può
ridurre in modo sostanziale la resa luminosa ed alterare la compattezza del fascio;
- sostituite gli specchi e i dicroici se hanno subito danni visibili quali tagli, crepe e profondi graffi;
- sostituite la lampada se ha subito danni visibili o se si è deformata a causa del calore;
- controllate i collegamenti elettrici ed in particolare la messa a terra;
- sostituite tutte le parti eventualmente danneggiate;
- pulite periodicamente le ventole e tutti i filtri di raffreddamento da eventuali oggetti estranei
entrati, o dalla polvere accumulatasi all’interno; per tali operazioni si consiglia l’uso di un pennel-
lino o eventualmente di un aspirapolvere; evitate l’uso di cacciaviti o altri oggetti acuminati che
potrebbero danneggiare le ventole o altre parti del faro.
Master Slave Slave Slave
Master On
(1.ON)
Master Off
(1 OF)
Master Off
(1 OF)
Master Off
(1 OF)
Terminale
di linea

6.0 INFORMAZIONI TECNICHE
7.0 PARTI DI RICAMBIO
Tutti i componenti del proiettore KALEIDO sono disponibili come parti di ricambio ed il relativo
catalogo è disponibile su richiesta.
Importanti informazioni per il corretto riciclaggio/ smaltimento di questa apparecchiatura
9
KALEIDO MSD 575 W
Dimensioni max di ingombro
proiettore
L490 x P365 x H535 mm
Dimensioni max di ingombro
proiettore + paraluce a 4 alette
L490 x P500 x H535
mm
Peso proiettore 24 Kg
Materiale della carcassa Alluminio e acciaio galvanizzato
Tensione nominale 230 V
Frequenza nominale 50/60 Hz
Corrente nominale 3,5 A
Potenza assorbita 800 VA
Lampada consigliata MSD 575 W
Attacco GX 9,5
Sistema ottico Gruppo ottico a riflettori piani brevettato
Fusibile per lampada 6x30 250V 10A
Fusibile per elettronica 5x20 250V 3,25A
Temperatura massima di esercizio 130 °C
Temperatura ambiente massima 40 °C
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettroniche (RAEE),
prevede che gli apparecchi illuminanti non debbano essere smaltiti nel normale flusso
dei rifiuti solidi urbani. Gli apparecchi dismessi debbono essere raccolti separatamen-
te per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e l’ambiente.
Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di
raccolta separata.
Per ulteriori informazioni sulla corretta dismissione delle apparecchiature, i detentori
potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

1.0 PACKING
Check carefully the content of the box and in case of damage contact your forwarder immediately.
The following items are included in the box:
n° 1 instructions leaflet;
n° 1 KALEIDO unit;
n° 2 XLR 3 poles plugs (1 male + 1 female);
2.0 SAFETY
Disconnect the lantern from mains supply before servicing the unit or replacing the lamp.
- This projector has been designed for outdoor and indoor use. For safety operation, maximum
ambient temperature must not exceed 40°C.
- Caution: the temperature of the glass surface of the projector can reach 130°C
- Caution: hot lamp; ensure that the lamp is cold before attempting to remove it (wait for about 20
minutes).
- Caution: it is strongly recommended that a safety-chain or wire is attached to this projector and
secured to the main mounting framework to arrest the fall of the unit in the unlikely event that the
primary mounting arrangement should fail.
3.0 INSTALLATION
3.1 Fitting the lamp
1) Open the glass cover untightening the 6 screws located on the top part of the lantern (Pict. 1).
2) Clean the lamp with a cleaning towel and fit it carefully in the lamp holder.
- avoid touching the lamp with fingers or dirty towels;
- do not shake the lamp;
- position the lamp towards the lamp cover to obtain the maximum light output
3) Tighten the fixing knobs to fix the lamp to the lamp holder.
5) Put the glass cover in its original position.
6) Fix the glass cover with the 4 screws again.
Please remove the reflecting aluminium cover by unscrewing the metal knob as per picture 2.
4.0
10 Pict. 1 Pict. 2

3.2 Mounting position
KALEIDO is fitted with a support
base which allows a steady position on
the floor or attached to a trussing
system.
The KALEIDO unit must not be
hung upside down;
Both fixing yoke and support base
allow a complete movement of 180° to
help easy installation.
Minimum distance from flmmable
objects must be 0.5m so as to make air
circulation easy.
3.3 Mounting
4 11mm Ø holes (180x180 mm wheelbase) are provided in
the support base to fix the lantern to the ceiling or to the
floor. One 12,5 mm Ø hole screw nut is also available in
the middle of the support base and the yoke to hang or fix
the projector (see pict.1 and 2).
3.4 leaf barndoor set up
Take the glass safety grid off the unit by removing the 6 M4
screws and replace it with the 4 leaf barndoor set fixing it
again with the 6 screws. Further 4 holes have been provided
to fix the 4-leaf barndoor and the glass panel together to the
unit by 4 M3x10 screws.
3.5 Electrical connection
1) Cable the mains plug with a supply cable 3x1.5 mm2
minimum and a 2-pin + GND plug;
2) Connect the lantern to a mains supply of 230V -
50/60Hz.
3) Ensure that the mains cable is connected to earth;
4) the line safety thermoswitch must have the following
characteristics:
rated for (In) 20A - sensitivity (Id) 0,03 A.
5) The unit is provided with power factor correction.
11
pict.1
pict.3
pict.2
NO
YES

12
3.6 DISPLAY AND CONTROL PANEL USE
The led colour indicates the projector mode.
The green led indicates the operating mode.
The red light indicates the setting or the zapping mode.
When the projector is in the operating mode the display indicates the projector DMX addressing
number, which is 001 when the unit leaves the factory. In order to change the DMX addressing
number push (SELECT) then (-) or (+). When you find the desired number push (ENTER).
Push twice (SELECT) when you want to view or zap an option. To memorise it push (ENTER). If
options are not entered within 15 seconds the projector returns to the operating mode.
Options:
1= Master On/OffMaster On -AUTOMATIC MODE
Master Off -DMX MODE
2= Preset Colours -Yellow, Cyan, Magenta, all in one channel.
3= Remote switch lamp On/Off-Lamp On/Off through the DMX controller.
DMX
4= Dimmer shutter, lamp On/Off Independent setting-To enter this option push SELECT after
you have set option 4 to ON(the display shows the current projector ;
addressing); to view the dimmer/Shutter adressing push SELECT and then
push (+) and (-) to view the new one and push ENTER to memorise it.
Note: The unit will have now two different addressing. Within 15 seconds the
projectors returns to the operating mode and the display shows the colours
addressing which is automatically updated to the new addressing.
9= Test
Lamp life: Push ENTER for more then 5 seconds
Use meter: Push ENTER for more then 20 seconds
To reset the lamp life meter push (-), (+) and ENTER simultaneously until you get the zero setting
of the display
GREEN LED
RED LED
Flashing red led -
DMX SETTING
Red led -OPTIONS
SETTING
Green led -DMX
SIGNAL
Flashing green led -
NO DMX SIGNAL
-
Select +Enter
Flashing green led -
NO DMX SIGNAL
Green led - DMX
SIGNAL
Flashing red led -
DMX SETTING
Red led - OPTIONS
SETTING

13
4.0 USE OF THE 4.1 DMX function
4.1 DMX function
To access the unit through a DMX controller KALEIDO must be set to MASTER OFF.
Push SELECT; when 1.ON is displayed push (+) or (-) to obtain 1.OF. Now press ENTER. The
unit is set to MASTER OFF.
Every single KALEIDO unit must have its own
display correctly set.
Please set the display of each unit as per diagram 1
when more units are accessed through a DMX
controller.
KALEIDO uses 2 or 5 channels according to the
chosen options.
The connection of the 3-pin DMX male and plug must
be carried out as per following description:
pin 1---> function GND (SHIELD)
pin 2---> function SIGNAL -
pin 3---> function SIGNAL +
Please make sure cables are properly connected. Use
shielded cable.
In oreder to protect the PCB housing from water penetration, it is strictly recommended to posi-
tion the DMX connecting plugs as illustrated below (see pictures 2 and 3).
Channels Indicatoion
DMX Addressing 5 Channels 2 Channels
Projector 1 0 0 1 0 0 1
Projector 2 0 0 6 0 0 3
Projector 3 0 1 1 0 0 5
Projector 4 0 1 6 0 0 7
Projector 5 0 2 1 0 0 9
Projector 6 0 2 6 0 1 1
Projector 7 0 3 1 0 1 3
Projector 8 0 3 6 0 1 5
Projector 9 0 4 1 0 1 7
Projector 10 0 4 6 0 1 9
(diag.1)
Pict.2 Pict.3

4.2 AUTOMATIC MODE
KALEIDO has to be set to MASTER ON to be accessed in automatic mode: push. (SELECT),
when 1.OF is displayed push (+) or (-) to obtain 1.ON. Now press (ENTER) . The unit is set to
MASTER ON. The unit starts working in automatic mode and is ready for the programming pro-
cedure. Push (SELECT) and (P.01) will be displayed.
Choose the desired programme by pushing (+) and(-): 8 programmes are
available as per picture 1.
Pushing (+) after programme 8 or (-) before programme 1 the display will show relevant (C.01) or
(C.60)
Push keys (+) and (-) to select one of the 60 colours available.
Programme speed can be determined by pushing (SELECT); the display will show: (SP.1)
Push (+) and (-) to set the speed;
Pause and positioning length is described as per picture 2.
Colour scene length can be set by pushing (SELECT): the dsiplay will show (PA.0)
Push (+) and (-) to set the speed;
Pre-programmed colour scenes length is described as per picture 3.
Push (ENTER) repeatedly to view the pre-programmed colour scenes sequences when they run.
Push SELECT, then (+) or (-), as above mentioned, to select a new programme.
14
P. EFFECT
Programme 1 Red, Magenta, Yellow
Programme 2 Red, Magenta, Yellow + White
Programme 3 Green, Cyan, Yellow
Programme 4 Green, Cyan, Yellow + White
Programme 5 Blue, Cyan, Magenta
Programme 6 Blue, Cyan, Magenta + Bianco
Programme 7 All colors
Programme 8 All colors + White
SP Positioning length
12 sec.
24 sec.
3 6 sec.
4 8 sec.
5 11 sec.
6 16 sec.
7 21 sec.
8 26 sec.
9 1 sec.
Pict. 2
Pict. 1
PA.
Durata della pausa e
del colore
04sec.
1 15 sec.
2 30 sec.
31min.
4 1,5 min.
52min.
6 2,5 min.
73min.
8 3,5 min.
94min.
Pict. 3

4.3 Master -Slave
More KALEIDO units can be set to ‘SLAVE’option to follow the ‘MASTER’ unit in synchrony.
The ‘MASTER’ unit must be set to MASTER ON; the ‘SLAVE’ units must be set to ‘MASTER
OFF’(with address number 1 and options 2,3 and 4 set to OFF).
Master Slave Slave Slave
Master On Master Off Master Off Master Off
(1.ON) (1.OF) (1.OF) (1.OF)
The line terminal is a resistor fitted between the 2 Signal Pins (2 and 3) at the end of the DMX.
line. This is to avoid the defective functioning of the DMX line. A 120 Ohm resistor is suggested.
5.0 MAINTENANCE
All lanterns require regular maintenance to ensure maximum performance and light output.
Please follow these instructions:
- clean lenses, mirrors and dichroics regularly, as even a thin layer of dust can reduce the light out-
put and scatter the beam;
- replace the lamp in case it is damaged or deformed;
- carefully check the electrical connections, particularly the earth connection;
- replace the lenses, the mirrors and the dichroic filters if they are visibly damaged;
- replace all the damaged components
IMPORTANT: clean regularly the fans and the grids. Don't use screw drivers or sharp objects
which may damage the fans or other parts of the lantern. The grids can be removed by unscrewing
the 4 self-tapping screws.
15
Line terminal

6.0 TECHNICAL INFORMATION
7.0 SPARE PARTS
All components for the KALEIDO are available.
The exploded diagram and the catalogue are available on request.
Important information for the correct recycle/treatment procedures of this equipment
16
KALEIDO MSD 575 W
Siz e L490 x P365 x H535 mm
Size with 4-leaf barndoor L490 x P500 x H535 mm
Weight 24 Kg
Body Aluminium and galvanised st eel body
Operating Voltage 230 V
Operating Frequence 50/60 Hz
Operating Amperage 3,5 A
Power Absorbed 800 VA
Suggest ed Lamp MSD 575 W
Socket GX 9,5
Optic Sistem
Optic system with planar mirrors (patented)
Lamp Fuse 6x30 250V 10A
Electtronic System fuse 5x20 250V 3,25A
Max Working Temperature 130 °C
Max Ambient T emperature 40 °C
The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE), requires that old lighting fixtures must not be disposed of the normal unsor-
ted municipal waste stream. Old appliances must be collected separately in order to
optimise the recovery and recycling of the materials they contain and reduce the
impact on human health and the environment.
The crossed out “wheeled bin” symbol on the product reminds you of your obliga-
tion, that when you dispose of the appliance it the must be separately collected.
Consumer should contact their local authority or retailer for information conceming
the correct disposal of their old appliance.

WORLD LIGHTING CHALLENGE
Professional Lighting Manufacturer
Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN)
Telefono 0376/779483 - Fax [phone]
http://www.griven.com/ e-mail [email protected]
http://www.griven.it/ e-mail [email protected]
