Griven nanoParade 1 User manual

nanoPARADE User's Manual
Griven S.r.l. - Via Bulgaria, 16
46042 Castel Goffredo
Mantova - Italy
© Copyright Griven 2017 - Griven reserves the right to make
changes to this product and related instructions at any time
without prior notice and such changes shall be effective
immediatly.
Tel. [phone]
E-mail: [email protected]
Web: www.griven.com
Rev. 3.00
Date: 14/10/2021
551128
nanoParade 1 nanoParade 2 nanoParade 3 nanoParade 4
Code AL8300 AL8302 AL8304 AL8306
Power consumption RGBW 0.21A @ 24V / 5W 0.42A @ 24V / 10W 0.58A @ 24V / 14W 0.80A @ 24V / 19W
Power consumption RGB 0.17A @ 24V / 4W 0.33A @ 24V / 8W 0.46A @ 24V / 11W 0.63A @ 24V / 15W
Power consumption DW 0.21A @ 24V / 5W 0.42A @ 24V / 10W 0.58A @ 24V / 14W 0.80A @ 24V / 19W
Power consumption W 0.14A @ 24V / 3.5W 0.28A @ 24V / 7W 0.42A @ 24V / 10W 0.56A @ 24V / 14W
Electrical class III
Weight 0.2 Kg / 0.44 lb 0.4 Kg / 0.88 lb 0.6 Kg / 1.32 lb 0.8 Kg / 1.76 lb
Operating temperature -40°C to 50°C / (-40°F to 122°F)
Startup temperature -30°C to 50°C / (-22°F to 122°F)
IP rating IP67
IK rating IK10
Size
320 mm
20 mm
30 mm
[12.5”]
[0.8”]
[1.18”]
620 mm
[24.4”]
920 mm
[36.2”]
nanoParade 1
nanoParade 2
nanoParade 3
nanoParade 4
1220 mm
[48”]

nanoPARADE - Rev. 3.00 551128
Important notices / Avvertimenti importanti
- This product must be installed in accordance with applicable national and local electrical and construction codes by a person familiar with the construction and
operation of the product and the hazards involved. Failure to comply with the following installation instructions may result in death or serious injury.
Questo prodotto deve essere installato secondo le normative locali, da personale specializzato. La mancata osservanza delle istruzioni di installazione può
portare a situazioni di pericolo all’incolumità della persone.
- Do not stare at the operating light source.
Non fi ssare la sorgente luminosa durante il suo funzionamento.
- The fi xture might be damaged by excess voltage. The installation of an overvoltage protection device on the electrical system (SPD) is recommended for
reduce the risk of damage.
Apparecchiatura sensibile alle sovratensioni. Si consiglia l’installazione di un dispositivo di protezione delle sovratensioni (SPD) sull’impianto elettrico per
attenuare l’intensità di questi fenomeni proteggendo gli apparecchi dal rischio che vengano danneggiati.
- The use of an adequate magnetothermic switch along the power supply line is recommended.
E’ consigliato l’uso di un adeguato interruttore magnetotermico/differenziale sulla linea di alimentazione.
-Connect the fi xtures to each other only when disconnected from mains.
Collegare tra loro i proiettori solo quando nessuno di essi è collegato alla rete elettrica.
- Never leave cables and connectors unconnected or unprotected for long periods.
Non lasciare mai per lungo tempo agli agenti atmosferici cavi e connettori non collegati o non protetti.
- Disconnect power before installing or servicing to avoid electrical shock.
Togliere l’alimentazione prima di effettuare qualsiasi operazione all’interno dell’apparecchiatura.
- Disconnect power before any connection operation.
Togliere l’alimentazione prima di effettuare qualsiasi operazione di connessione tra gli apparecchi.
- Check voltage and frequency before powering the fi xture. Do not exceed fi xture specifi ed voltage.
Prima di connettere l’apparecchio alla rete elettrica, verifi cate la compatibilità di tensione e frequenza.
- Do not handle the unit with wet hands or in wet environments.
Non maneggiate il prodotto con mani bagnate o in presenza di acqua.
- Apply to qualifi ed staff for any maintenance service not described in this instructions manual.
Rivolgersi ad un tecnico qualifi cato per qualsiasi operazione di manutenzione ordinaria non descritta nel presente manuale.
- Do not exceed the maximum quantity of fi xtures per line in order to avoid power surges.
Non superare il numero massimo specifi cato di apparecchi per linea per evitare pericolori sovraccarichi di corrente.
- Before powering the unit, ensure to use cables and connectors with proper section and length, according to its power consumption.
Prima di effettuare le connessioni verifi care la portata dei cavi / connettori e la lunghezza dei cavi tenendo conto dell’assorbimento del prodotto.
- Fix the projector by using screws, hooks or other adequate supports that can bear its weight.
Fissare il proiettore con viti, ganci o altri supporti in grado di sostenerne il peso.
CAUTION: Prolonged staring at the LED source should be avoided by placing the xture in a proper position.
ATTENZIONE! Fissare la sorgente LED per un periodo prolungato va evitato posizionando l’apparecchio nella posizione appropriata.
WARNING ! Fixing and connecting operations must mandatorily be carried out by qualied personnel only !
WARNING ! Make sure that power supply is o before connecting or disconnecting xtures !
ATTENZIONE ! Le operazioni di ssaggio e collegamento devono essere eseguite solo e obbligatoriamente da personale
qualicato!
ATTENZIONE ! Assicurarsi che l’alimentazione sia spenta prima di collegare o scollegare i dispositivi!

nanoPARADE User's Manual
Griven S.r.l. - Via Bulgaria, 16
46042 Castel Goffredo
Mantova - Italy
© Copyright Griven 2017 - Griven reserves the right to make
changes to this product and related instructions at any time
without prior notice and such changes shall be effective
immediatly.
Tel. [phone]
E-mail: [email protected]
Web: www.griven.com
Rev. 3.00
Date: 14/10/2021
Fixing
6.5
0.26
196
7.72
496
19.53
398
15.67
398
15.67
548
21.57
548
21.57
L-4
L-3
L-2
L-1

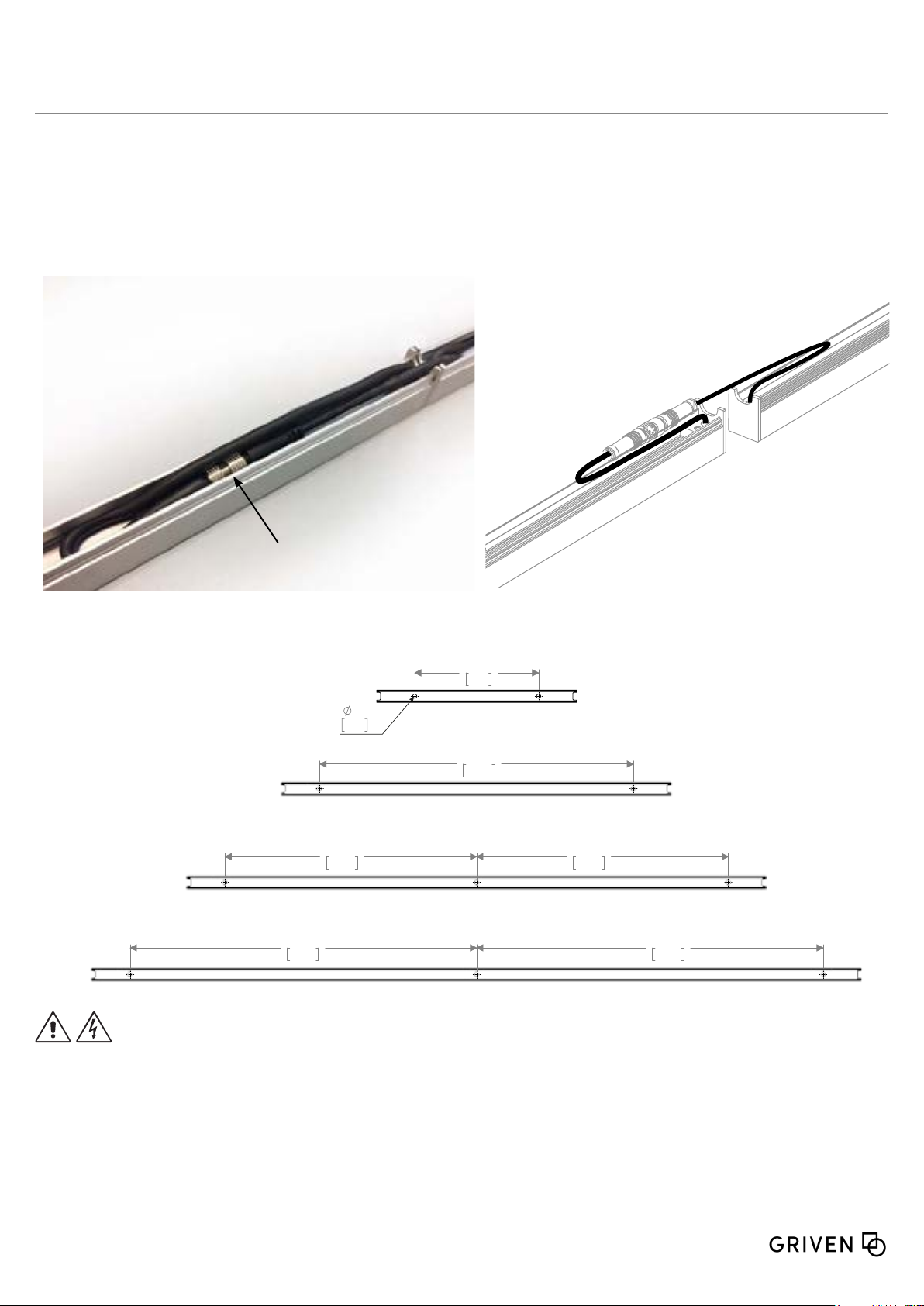

- Connect the two devices using the M8 connectors.
Place the connectors as shown in the image below, xing the cable inside the LED bar prole.
- Connettere i due apparecchi attraverso i connettori M8.
Posizionare i connettori come indicato nell’immagine sottostante, alloggiare ed incastrare il cavo all’interno del
prolo della barra a led.
- Fix the prole to the ground or wall through the xing holes as shown by the images below.
- Fissare il prolo a pavimento o a muro utilizzando i fori di ssaggio come indicato nelle immagini sottostanti.
Place the connectors and cables
as shown in the image
ATTENZIONE ! Assicurarsi che l’alimentazione sia disattivata prima di collegare o scollegare i proiettori!
ATTENZIONE ! le operazioni di installazione e connessione devono obbligatoriamente essere eseguite solo da
personale specializzato !
WARNING ! Ensure power supply is o󰀨 before connecting or disconnecting xtures !
WARNING ! xing and connecting operations must be carried out by qualied personnel only !

nanoPARADE - Rev. 3.00 551128
- Press and slot the led bar into the prole previously xed.
- Premere ed incastrare a pressione la barra led sul prolo precedentemente ssato.
PRESS & FIX
PRESS & FIX
- *When installed vertically and close to a wall, respect the label “WARNING - Address this side towards
the wall” which is printed in the center of the prole.
- *Quando installato verticalmente e vicino ad un muro, rispettare l’etichetta “ATTENZIONE - Rivolgere
questo lato verso il muro” che si trova stampata nel centro del prolo.

nanoPARADE - Rev. 3.00 551128
Connection
Cable type - M: Hybrid cable without connector
Cable type - C: Hybrid cable with connector
POWER + DMX IN
POWER + DMX OUT
1=Brown
2=White
3=Blue
4=Black
POWER + DATA OUT
POWER + DATA IN
POWER + DATA IN
White = DMX DATA +
Blue = DMX DATA -
Brown = VDC +
Black = VDC -
POWER + DATA OUT
3
4
1
2
3
4
1
2
White = DMX DATA +
Blue = DMX DATA -
Brown= VDC +
Black = VDC -
Note: the power and signal connections of S and M cable types can be carried out by using the optional
connection kit. Follow the instructions provided along with the connection kit.
GND
GND
BROWN
POWER SUPPLY
UNIT 24 Vdc
DMX
CONTROLLER
BLUE
RED RED ( DATA+)
BLACK ( DATA-)BLACK
GND
Vdc+
Vdc-
to the next AL4487 Startline Cable in the daisy-chain
RED
BLACKBLACK
RED
GND
POWER IN
DMX IN
DMX OUT
*DMX cable
*DMX cable
*DMX cable: 2x0.34 mmq impedance 110 Ω , capacity 43pF/m, resistance 50 Ω/Km.
Max. length of daisy-chain: 5 m
(4X nanoParade 1220 mm or 5X nanoParade 920 mm or 8X nanoParade 620 mm or 15X nanoParade 320 mm)
FIRST FIXTURE OF DAISY-CHAIN MUST BE ACTIVE; THE FOLLOWING ONES PASSIVE
ACTIVE FIXTURE
- The power and signal connections can be carried out by using the connection kit supplied with the xture.
Follow the instructions provided along with the connection kit.
- Le connessioni dei cavi di alimentazione e segnale possono essere eseguite utilizzando il kit di connessione in
dotazione al proiettore. Seguite le istruzioni fornite con il kit.
Connecting
Nota: i collegamenti di potenza e di segnale dei cavi di tipo S e M possono essere eettuati utilizzando il kit
di collegamento opzionale. Seguire le istruzioni fornite insieme al kit di connessione.

nanoPARADE - Rev. 3.00 551128
DMX Chart
Mode Channel Function Value
#1
(Default)
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
40-100% White 0-255
#2
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
40-100% White 0-255
5 0-100% Dimmer 0-255
#3
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
40-100% White 0-255
5 0%-100% Dimmer 0-250
6
No Strobo 0-5
0-100% Strobo 6-250
100% Strobo 251-255
Note: in absence of DMX signal the LEDs will remain OFF.
Mode Channel Function Value
#1
(Default)
1
2300K 0-3
Interpolation from 2300K to 2700K 4-20
2700K 21-24
Interpolation from 2700K to 3000K 25-41
3000K 42-45
Interpolation from 3000K to 3500K 43-62
3500K 63-66
Interpolation from 3000K to 3500K 67-83
4000K 84-87
Interpolation from 3500K to 4000K 88-104
4500K 105-108
Interpolation from 4500K to 5000K 109-125
5000K 126-129
Interpolation from 5000K to 5500K 130-146
5500K 147-150
Interpolation from 5500K to 6000K 151-167
6000K 168-171
Interpolation from 6000K to 6500K 172-188
6500K 189-192
Interpolation from 6500K to 7000K 193-209
7000K 210-213
Interpolation from 7000K to 7500K 214-230
7500K 231-234
Interpolation from 7500K to 8000K 235-251
8000K 252-255
2Dimmer 0-255
Note: in absence of DMX signal the LEDs will remain ON.
Channel Function Value
1
(Default) 0%-100% dimmer 0-255
Note: in absence of DMX signal the LEDs will remain ON.
Monochromatic version
RGBW
Mode Channel Function Value
#1
(Default)
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
#2
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
4 0-100% Dimmer 0-255
#3
1 0-100% Red 0-255
2 0-100% Green 0-255
3 0-100% Blue 0-255
5 0-100% Dimmer 0-255
6
No Strobo 0-5
0-100% Strobo 6-250
100% Strobo 251-255
Note: in absence of DMX signal the LEDs will remain OFF.
RGB
DW (Dynamic White)

nanoPARADE - Rev. 3.00 551128
DMX-RDM Commands - Comandi DMX-RDM
Il dispositivo accetta i comandi DMX-RDM di:
- Discovery: su richiesta del controller RDM, il dispositivo segnala la sua presenza (il controller RDM visualizzerà il faro in un
elenco).
- Lettura/impostazione indirizzo DMX.
- Lettura/impostazione personality (modalità DMX, sopra descritta, con ritrasmissione DMX Command “Mode” in catena).
- Identify ON/OFF: questi due comandi servono ad identicare il faro al quale si vuole accedere (l'identicazione avviene
accendendo tutti led per i prodotti RGBW/RGB e tramite lampeggio ON-OFF i prodotti DW e W).
- Visualizzazione costruttore (Griven).
- Descrizione modello/prodotto (nanoPARADE RGBW, RGB, DW e W).
- Descrizione versione software (nanoPARADE v.x.xx).
- Visualizzazione della temperatura led.
- Lettura/impostazione del programma automatico tramite RDM (tabella sotto riportata):
The device accepts DMX-RDM commands of:
- Discovery: at the request of the RDM controller, the device signals its presence (the RDM controller will display the beacon
in a list).
- Reading/setting DMX address.
- Reading/setting personality (DMX mode, described above, with chain retransmission DMX Command “Mode”).
- Identify ON/OFF: these two commands are used to identify the xture you want to access (identication by all LEDs for
RGBW / RGB products and by ashing ON-OFF for DW and W products).
- Manufacturer view (Griven)
- Model/Product Description (nanoPARADE RGBW, RGB, DW and W).
- Software version description (nanoPARADE v.x.xx).
- Visualization of the led temperature.
- Reading/setting of the automatic program through RDM (table below):
Program Description
0 0: AUTO enabled PROG_0 -> AutoMode OFF
1 1: AUTO enabled PROG_1 -> RED FULL
2 2: AUTO enabled PROG_2 -> GREEN FULL
3 3: AUTO enabled PROG_3 -> BLUE FULL
4 4: AUTO enabled PROG_4 -> WHITE FULL
5 5: AUTO enabled PROG_5 -> YELLOW (RED+GREEN FULL)
6 6: AUTO enabled PROG_6 -> MAGENTA (RED + BLUE FULL)
7 7: AUTO enabled PROG_7 -> CYAN (GREEN+BLUE FULL)
8 8: AUTO enabled PROG_8 -> FULL (RED+GREEN+BLUE+WHITE FULL)
9 9: AUTO enabled PROG_9 -> RAINBOW
Auto Mode
Impostare il programma automatico (Auto Mode) nei primi 60 secondi dall’accensione del faro (tramite RDM) a seconda
della tabella sotto riportata.
Successivamente sconettare il controller RDM, spegnere e riacendere il faro.
Dopo 30 secondi di attesa il programma automatico iniziera.
Per uscire dell’Auto Mode e ritornare al controller DMX, scegliere il programma zero (0).
Set the automatic program (Auto Mode) in the rst 60 seconds after switching on the projector (via RDM) according to the
table below.
Then disconnect the RDM controller, turn the xture o and on again.
After 30 seconds, the automatic program will start.
To exit from Auto Mode and return to the DMX controller, choose program zero (0).

nanoPARADE - Rev. 3.00 551128
DMX CONTROLLER
Power Supply
24 Vdc
100-277 Vac Nano Parade (1/2/3/4) ACTIVE
AL4487 Startline Cable
AL4487/3
LINE END CAP
Power Supply
24 Vdc
100-277 Vac
AL4487 Startline Cable
AL4487/3
LINE END CAP
Nano Parade (1/2/3/4) ACTIVE
Nano Parade (1/2/3/4) ACTIVE
AL4487/3
LINE END CAP
AL4487 Startline Cable
120Ω - 1W Resistor
Power Supply
24 Vdc
100-277 Vac
- Use a DMX repeater on each 32nd ACTIVE xture of the daisy-chain or in case the total DMX cable length exceeds 1000ft (300m).
- Install a 120Ω resistor on the DMX OUT cable of the last Startline Cable of the daisy-chain as described in the AL4487 Startline Cable manual.
- For further details on xture connection and installation, please refer to the relevant instruction manual.
- This is only an example of a possible conguration scheme. Other congurations can be tailored to the client’s needs.
- Utilizzare un ripetitore DMX su ogni 32° apparecchio ATTIVO della catena o nel caso in cui la lunghezza totale del cavo DMX superi 1000 piedi (300 m).
- Installare una resistenza da 120Ω sul cavo DMX OUT dell'ultima Startline della catena come descritto nel manuale del cavo Startline AL4487.
- Per ulteriori dettagli sul collegamento e l'installazione dell'apparecchio, fare riferimento al relativo manuale di istruzioni.
- Questo è solo un esempio di un possibile schema di congurazione. Altre congurazioni possono essere adattate alle esigenze del cliente.
AL0512
DMX Cable or equivalent
Conguration Scheme (typical)
100-277 Vac
100-277 Vac
AL4487/ 3
LINE END CAP
DMX CONTROLLER
AL 4487/ 2 - IP67 Power Supply 120W
24 Vdc
24 Vdc
AL0512
DMX Cable or equivalent
AL4487/ 3
LINE END CAP
Maximum length of the chain: 5 m
(4 nanoParade 1220 or 5 nanoParade 920 or 8 nanoParade 620 or 16 nanoParade 320)
It’s possible to install fixtures of different lengths.
An ACTIVE fixture is always required at the beginnig of the daisy-chain.
- Use a DMX repeater on each 32nd ACTIVE xture of the daisy-chain or in case the total DMX cable length exceeds 1000ft (300m).
- Install a 120Ω resistor on the DMX OUT cable of the last Startline Cable of the daisy-chain as described in the AL4487 Startline Cable manual.
- For further details on xture connection and installation, please refer to the relevant instruction manual.
- This is only an example of a possible conguration scheme. Other congurations can be tailored to the client’s needs.
- Utilizzare un ripetitore DMX su ogni 32° apparecchio ATTIVO della catena o nel caso in cui la lunghezza totale del cavo DMX superi 1000 piedi (300 m).
- Installare una resistenza da 120Ω sul cavo DMX OUT dell'ultima Startline della catena come descritto nel manuale del cavo Startline AL4487.
- Per ulteriori dettagli sul collegamento e l'installazione dell'apparecchio, fare riferimento al relativo manuale di istruzioni.
- Questo è solo un esempio di un possibile schema di congurazione. Altre congurazioni possono essere adattate alle esigenze del cliente.
Nano Parade
(1/2/3/4)
ACTIVE
Nano Parade
(1/2/3/4)
PASSIVE
Nano Parade
(1/2/3/4)
PASSIVE
Nano Parade
(1/2/3/4)
PASSIVE
AL4487 Startline Cable
AL4487 Startline Cable
120Ω - 1W Resistor
AL 4487/ 2 - IP67 Power Supply 120W
Conguration Scheme (Daisy-Chain)
