Grizzly ARM 4038 Lion-Set Operating and installation instructions

Akku-Rasenmäher
Cordless lawn mower
Accu-grasmaaier
Tondeuse à accumulateur
Tosaerba a batteria
Akumulatorowa kosiarka
Aku travní sekačka
Akumuliatorinės vejapjovė
FR
DE
IT
GB
NL
PL
CZ
LT
Originalbetriebsanleitung
Translation of the original instructions for use
Vertaling van de originele gebruiksaanwijzing
Traduction de la notice d’utilisation originale
Traduzione delle istruzioni per l’uso in originale
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Originalios eksploatavimo instrukcijos vertimas

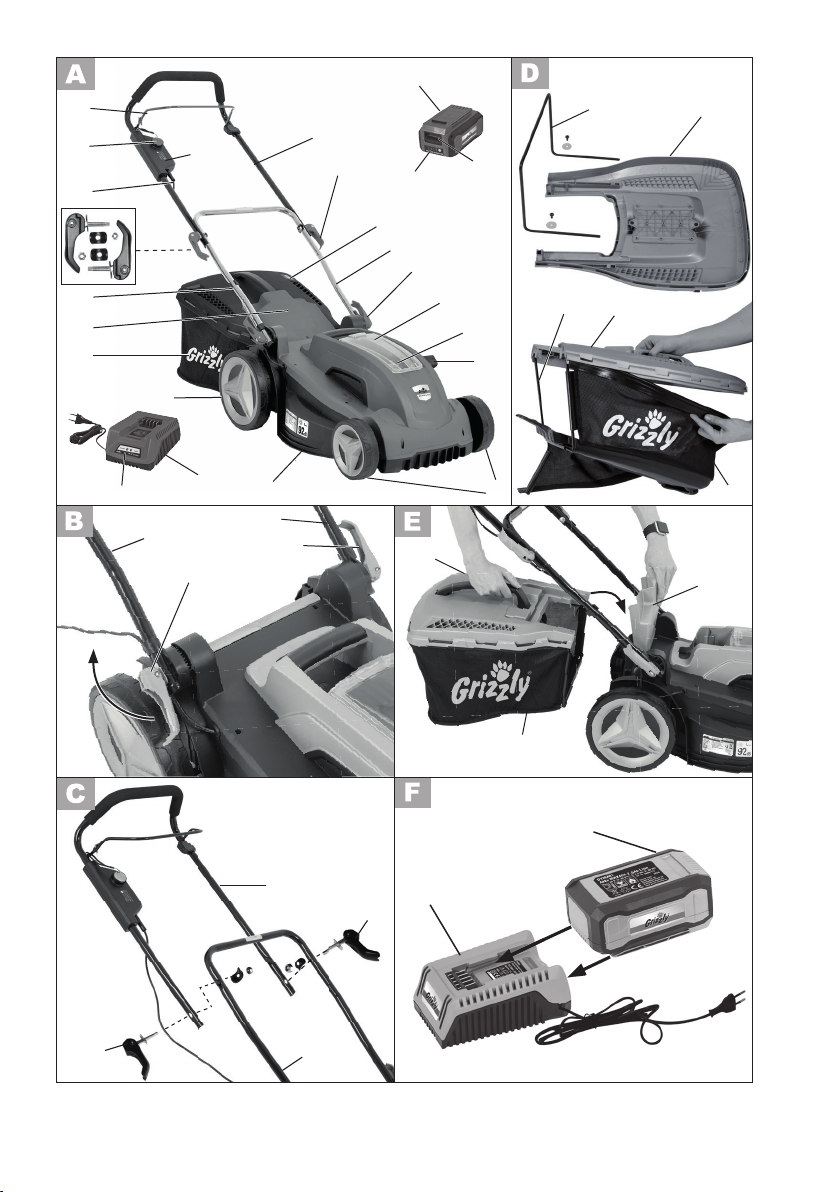

ARM 4038 Lion-Set

2
9
7
7
7a 7b
11a 11
8
13
10
14
15
18
19 1
2
4
5
6
3
13a
13a
13c
13b
13b
17
16
12
2
2
4
4
5
5

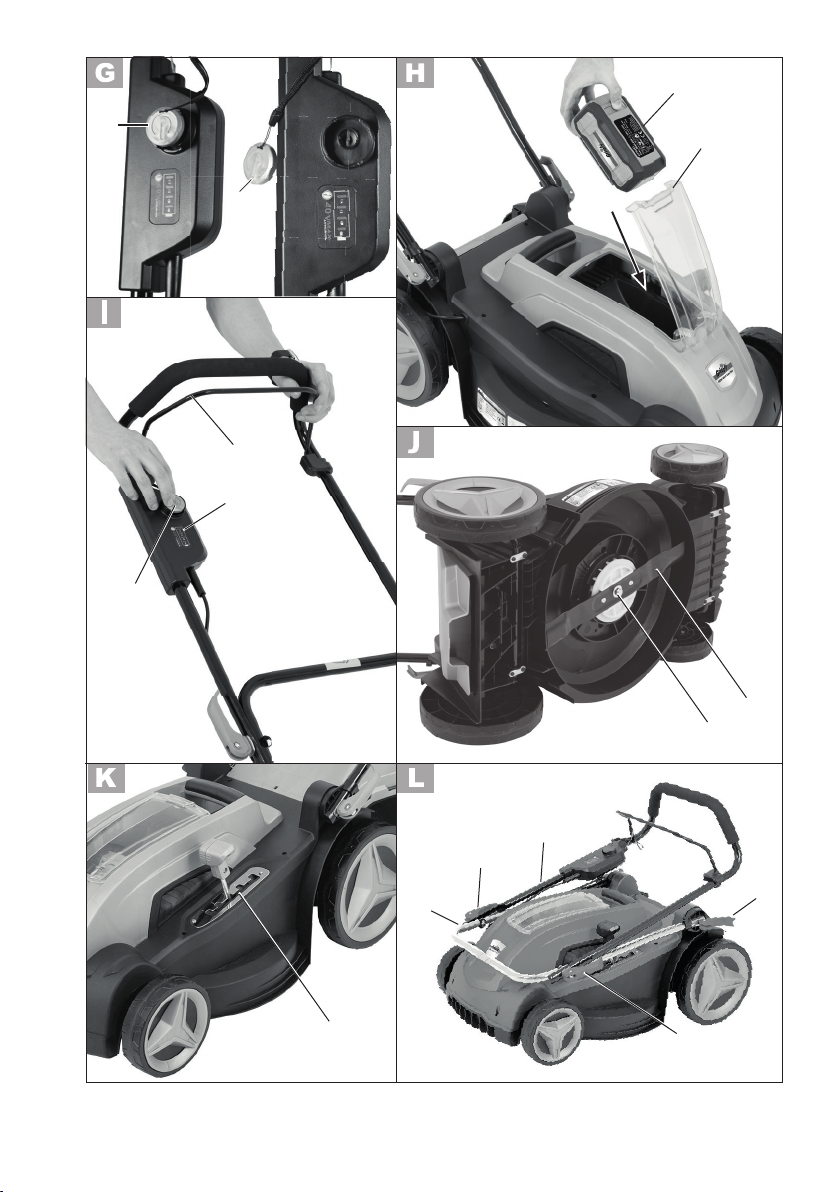

1
4
14
13
3
7
11

3
6
7
18
8
20
21
17
19
2
5
2
1
4
17
17

4
Originalbetriebsanleitung...........................................5
Translation of the original instructions for use......24
Vertaling van de originele gebruiksaanwijzing.......42
Traduction de la notice d’utilisation originale ........62
Traduzione delle istruzioni per l’uso in originale ...82
Tłumaczenie oryginalnej instrukcji obsługi..........101
Překlad originálního návodu k obsluze.................120
Originalios eksploatavimo instrukcijos vertimas ..137
DE
GB
NL
FR
IT
PL
CZ
LT

5
DE
Inhalt
Lieferumfang..........................................5
Verwendungszweck...............................5
Sicherheitshinweise..............................6
Symbole und Bildzeichen....................6
Allgemeine Sicherheitshinweise .........7
Allgemeine Beschreibung ..................13
Funktionsbeschreibung.....................13
Übersicht..............................................13
Montage................................................14
Unteren Holm montieren:..................14
Bügelgri󰀨 montieren..........................14
Grasfangkorb montieren ...................14
Inbetriebnahme....................................14
Bedienung............................................15
Grasfangkorb
einhängen/abnehmen .......................15
Schnitthöhe einstellen.......................15
Ein- und Ausschalten ........................16
Anzeige Ladestatus ..........................16
Ladevorgang........................................16
Akku entnehmen/einsetzen...............17
Akku auaden ...................................17
Verbrauchte Akkus ............................17
Arbeiten mit dem Rasenmäher .........18
Reinigung/Wartung .............................18
Allgemeine Reinigungs- und
Wartungsarbeiten..............................18
Messer austauschen.........................19
Lagerung ..............................................19
Entsorgung/Umweltschutz .................20
Garantie................................................20
Ersatzteile/Zubehör .............................21
Reparatur-Service................................21
Technische Daten................................22
Fehlersuche .........................................23
Bitte lesen Sie vor der ersten Inbe-
triebnahme die Bedienungsanlei-
tung aufmerksam durch, um eine
falsche Handhabung zu vermei-
den. Bewahren Sie die Anleitung
gut auf und geben Sie sie an jeden
nachfolgenden Benutzer weiter,
damit die Informationen jederzeit
zur Verfügung stehen.
Lieferumfang
Packen Sie das Gerät aus und kontrollie-
ren Sie, ob es vollständig ist. Entsorgen
Sie das Verpackungsmaterial ordnungs-
gemäß.
- Rasenmäher und Bügelgri󰀨
- Unterer Holm
- Grasfangkorb
- Kabelklemmen
- 2 Schnellspannhebel vormontiert zur
Holmbefestigung
- 2 Schnellspannhebel mit Beilagschei-
ben und Muttern zur Bügelgri󰀨befesti-
gung
- 1 Akku
- Ladegerät
- Betriebsanleitung
Verwendungszweck
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen im häuslichen
Bereich bestimmt. Das Gerät ist für den
Einsatz im Heimwerkerbereich bestimmt.
Es wurde nicht für den gewerblichen
Dauereinsatz konzipiert. Bei gewerb-
lichem Einsatz erlischt die Garantie
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät füh-
ren und eine ernsthafte Gefahr für den
Benutzer darstellen. Das Gerät ist zum
Gebrauch durch Erwachsene bestimmt.
EG-Konformitätserklärung ................155
Explosionszeichnung........................163
Grizzly Service-Center ......................164

6
DE
Kinder sowie Personen, die mit dieser
Anleitung nicht vertraut sind, dürfen das
Gerät nicht benutzen. Die Benutzung des
Gerätes bei Regen oder feuchter Umge-
bung ist verboten. Der Hersteller haftet
nicht für Schäden, die durch bestim-
mungswidrigen Gebrauch oder falsche
Bedienung verursacht wurden.
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvorschrif-
ten bei der Arbeit mit dem Gerät.

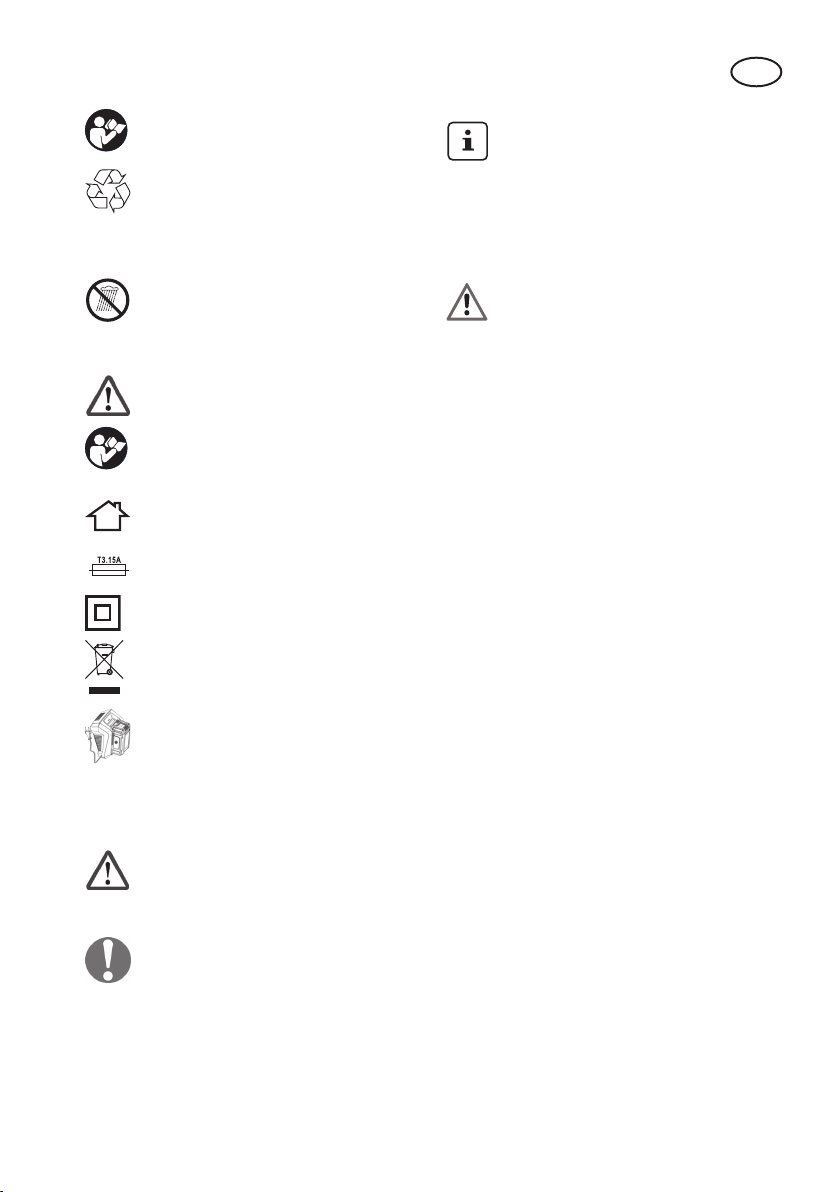

Symbole und Bildzeichen
Bildzeichen auf dem Gerät:
Achtung!
Betriebsanleitung lesen!
Verletzungsgefahr durch
weggeschleuderte Teile!
Umstehende Personen aus
dem Gefahrenbereich fern-
halten.
Vorsicht - Scharfe Schneid-
messer! Füße und Hände
fernhalten. Verletzungsge-
fahr!
Motor ausschalten und Kon-
taktschlüssel ziehen vor Ein-
stellungs- oder Reinigungs-
arbeiten.
Gefahr durch Stromschlag
Nicht auf schrägen Flächen
benutzen.
Benutzen Sie den Akku-Ra-
senmäher nicht bei Regen
oder nassem Gras.
Achtung! Nachlauf des Ra-
senmähermessers.
Um das Gerät zu stoppen,
Sicherheitsschalter loslas-
sen
92
Angabe des Schallleistungs-
pegels LWA in dB.
POWER
40V
LITHIUM-ION
MAX
Ladezustandsanzeige
Füllstandsanzeige
Fangsack
380 mm
Schnittbreite
Elektrogeräte gehören nicht
in den Hausmüll.
17 Gewicht
Bildzeichen auf dem Akku:
Werfen Sie den
Akku nicht in
den Hausmüll,
ins Feuer oder ins Wasser.
Setzen Sie den Akku nicht
über längere Zeit starker
Sonneneinstrahlung aus und
legen Sie ihn nicht auf Heiz-
körpern ab (max. 45°C).

7
DE
Betriebsanleitung lesen!
Geben Sie Akkus an einer
Altbatteriesammelstelle ab,
wo sie einer umweltgerech-
ten Wiederverwertung zuge-
führt werden.
Nicht dem Regen aussetzen.
Bildzeichen auf dem Ladegerät:
Achtung!
Lesen Sie die Betriebsanlei-
tung aufmerksam durch.
Das Ladegerät ist nur zur Ver-
wendung in Räumen geeignet.
Gerätesicherung
Schutzklasse II
Elektrogeräte gehören nicht
in den Hausmüll.
So entfernen Sie den Akku
aus dem Ladegerät.
Symbole in der
Betriebsanleitung:
Gefahrenzeichen mit Anga-
ben zur Verhütung von Per-
sonen- oder Sachschäden.
Gebotszeichen (anstelle
des Ausrufungszeichens
ist das Gebot erläutert) mit
Angaben zur Verhütung von
Schäden.
Hinweiszeichen mit Informa-
tionen zum besseren Um-
gang mit dem Gerät.
Allgemeine
Sicherheitshinweise
Dieses Gerät kann bei un-
sachgemäßem Gebrauch
ernsthafte Verletzungen
verursachen. Um Personen-
und Sachschäden zu ver-
meiden, lesen und beachten
Sie unbedingt die folgenden
Sicherheitshinweise und
machen Sie sich mit allen
Bedienteilen gut vertraut.
Vorbereitung:
• Erlauben Sie niemals Kindern
oder anderen Personen, die die
Betriebsanleitung nicht kennen,
das Gerät zu benutzen. Örtli-
che Bestimmungen können das
Mindestalter der Bedienungs-
person festlegen.
• Setzen Sie das Gerät niemals
ein, während Personen, beson-
ders Kinder und Haustiere, in
der Nähe sind. Kinder dürfen
nicht mit dem Gerät spielen.
• Der Bediener oder Nutzer ist
für Unfälle oder Schäden an
anderen Menschen oder deren
Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf
dem das Gerät eingesetzt wird
und entfernen Sie Steine, Stö-
cke, Drähte oder andere Fremd-
körper, die erfasst und wegge-
schleudert werden können.
• Tragen Sie geeignete Arbeits-
kleidung wie festes Schuhwerk

8
DE
• Schalten Sie den Motor nach
Anweisung ein und nur dann,
wenn Ihre Füße in sicherem
Abstand von den Schneidwerk-
zeugen sind.
• Benutzen Sie das Gerät nicht
bei Regen, bei schlechter Wit-
terung, in feuchter Umgebung
oder an nassem Rasen. Arbei-
ten Sie nur bei Tageslicht oder
guter Beleuchtung.
• Arbeiten Sie mit dem Gerät nicht,
wenn Sie müde oder unkonzen-
triert sind oder nach der Einnah-
me von Alkohol oder Tabletten.
Legen Sie immer rechtzeitig eine
Arbeitspause ein. Gehen Sie mit
Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf
einen sicheren Stand, insbe-
sondere an Hängen. Arbeiten
Sie immer quer zum Hang, nie-
mals auf- oder abwärts. Seien
Sie besonders vorsichtig, wenn
Sie die Fahrtrichtung am Hang
ändern. Arbeiten Sie nicht an
übermäßig steilen Hängen.
• Führen Sie das Gerät nur im
Schritttempo. Seien Sie beson-
ders vorsichtig, wenn Sie das
Gerät umkehren, zu sich heran-
ziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit
Vorsicht entsprechend den An-
weisungen in dieser Betriebs-
anleitung ein. Achten Sie auf
ausreichenden Abstand der
Füße zu rotierenden Messern.
• Kippen Sie das Gerät nicht
beim Starten, außer wenn dies
beim Anlaufen in hohem Gras
erforderlich ist. In diesem Fall
kippen Sie das Gerät durch
Drücken des Gri󰀨holms so,
mit rutschfester Sohle und eine
robuste, lange Hose. Benut-
zen Sie das Gerät nicht, wenn
Sie barfuß gehen oder o󰀨ene
Sandalen tragen. Vermeiden
Sie das Tragen loser Kleidung
oder Kleidung mit hängenden
Schnüren oder Gürteln.
• Führen Sie vor jeder Benutzung
eine Sichtprüfung des Gerätes
durch. Benutzen Sie das Gerät
nicht, wenn Schutzeinrichtungen
(z. B. Prallschutz oder Gras-
fangkorb), Teile der Schneid-
einrichtung oder Bolzen fehlen,
abgenutzt oder beschädigt sind.
Zur Vermeidung einer Unwucht
dürfen beschädigte Werkzeuge
und Bolzen nur satzweise aus-
getauscht werden.
• Seien Sie vorsichtig bei Ge-
räten mit mehreren Schneid-
werkzeugen, da die Bewegung
eines Messers zur Rotation der
übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und
Zubehörteile, die vom Hersteller
geliefert und empfohlen wer-
den. Der Einsatz von Fremdtei-
len führt zum sofortigen Verlust
des Garantieanspruches.
• Abgenutzte oder beschädigte
Hinweisschilder müssen ersetzt
werden.
Arbeiten mit dem Gerät:
Führen Sie Füße und Hände
beim Arbeiten nicht in die
Nähe oder unter rotierende
Teile. Es besteht Verlet-
zungsgefahr!

9
DE
dass die Vorderräder des Ge-
räts leicht angehoben werden.
Überprüfen Sie immer, dass
sich beide Hände in Arbeitsstel-
lung benden, bevor das Gerät
wieder auf den Boden zurück-
gestellt wird.
• Arbeiten Sie nie ohne Gras-
fangkorb oder Prallschutz. Hal-
ten Sie sich immer entfernt von
der Auswurfö󰀨nung.
• Starten Sie den Motor nicht,
wenn Sie vor dem Auswurf-
schacht stehen.
Achtung Gefahr! Messer
läuft nach. Es besteht Ver-
letzungsgefahr.
• Das Gerät darf nicht angehoben
oder transportiert werden, so-
lange der Motor läuft. Schalten
Sie das Gerät ab, wenn es zum
Transport gekippt werden muss,
wenn andere Flächen als Rasen
überquert werden und wenn das
Gerät zu und von den zu mä-
henden Flächen gebracht wird.
• Halten Sie die Grasauswurf-
ö󰀨nung stets sauber und frei.
Entfernen Sie Schnittgut nur im
Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie
unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Verwenden Sie das Gerät nie
mit beschädigten Schutzeinrich-
tungen oder Abschirmungen
oder fehlenden Sicherheitsein-
richtungen wie Ablenk- und/
oder Grasfangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht.
Arbeiten Sie nur im angege-
benen Leistungsbereich und
ändern Sie nicht die Reglerein-
stellungen am Motor. Verwen-
den Sie keine leistungsschwa-
chen Maschinen für schwere
Arbeiten. Benutzen Sie Ihr
Gerät nicht für Zwecke, für die
es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Schalten Sie das Gerät aus,
ziehen Sie den Sicherheits-
schlüssel ab und entnehmen
Sie den Akku. Vergewissern
Sie sich, dass alle beweglichen
Teile still stehen:
- immer, wenn Sie das Gerät
verlassen und wenn es nicht
verwendet wird,
- bevor Sie Blockierungen lö-
sen oder Verstopfungen im
Auswurfkanal beseitigen,
- bevor Sie das Gerät über-
prüfen, reinigen oder daran
arbeiten,
- wenn ein Fremdkörper getrof-
fen wurde. Suchen Sie nach
Beschädigungen am Gerät
und führen Sie die erforder-
lichen Reparaturen durch,
bevor Sie erneut starten und
mit dem Gerät arbeiten,
- falls das Gerät anfängt, un-
gewöhnlich stark zu vibrie-
ren, ist eine sofortige Über-
prüfung erfordlich.
- sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrau-
ben fest angezogen sind.

10
DE
- suchen Sie das Gerät nach
eventuellen Beschädigungen
ab.
- führen Sie die erforderlichen
Reparaturen beschädigter
Teile durch
• Bringen Sie Hände oder Füße
niemals in die Nähe oder unter
rotierende Teile. Stellen Sie sich
nie vor die Grasauswurfö󰀨nung.
• Ziehen Sie den Stromkreisun-
terbrecher/Kontaktschlüssel
immer wenn:
- Sie sich vom Gartengerät
entfernen, vor dem Beseiti-
gen von Blockierungen,
- wenn Sie das Gartengerät
überprüfen, reinigen oder an
ihm arbeiten,
- nach der Kollision mit einem
Fremdkörper. Überprüfen
Sie das Gerät sofort auf Be-
schädigungen und lassen
Sie es wenn notwendig re-
parieren,
- wenn das Gartengerät un-
gewöhnlich zu vibrieren be-
ginnt (unverzüglich prüfen!).
Wartung und Lagerung:
• Achten Sie beim Warten der
Schneidmesser darauf, dass
selbst dann, wenn die Span-
nungsquelle abgeschaltet ist,
die Schneidmesser bewegt
werden können.
• Sorgen Sie dafür, dass alle
Muttern, Bolzen und Schrauben
fest angezogen sind und das
Gerät in einem sicheren Ar-
beitszustand ist.
• Versuchen Sie nicht, das Gerät
selbst zu reparieren, es sei denn,
Sie besitzen hierfür eine Aus-
bildung. Sämtliche Arbeiten, die
nicht in dieser Betriebsanleitung
angegeben werden, dürfen nur
von uns ermächtigten Kunden-
dienststellen ausgeführt werden.
• Bewahren Sie das Gerät an
einem trockenen Ort und außer-
halb der Reichweite von Kindern
auf.
• Behandeln Sie Ihr Gerät mit
Sorgfalt. Halten Sie die Werk-
zeuge scharf und sauber, um
besser und sicherer arbeiten zu
können. Befolgen Sie die War-
tungsvorschriften.
• Tragen Sie Schutzhandschuhe,
wenn Sie die Schneideinrich-
tung wechseln.
• Überprüfen Sie die Grasfang-
einrichtung regelmäßig auf
Verschleiß und Verformungen.
Ersetzen Sie aus Sicherheits-
gründen verschlissene oder
beschädigte Teile. Seien Sie
beim Einstellen der Messer
besonders vorsichtig, damit
Ihre Finger nicht zwischen den
rotierenden Messern und fest
stehenden Teilen der Maschine
eingeklemmt werden.
• Überprüfen Sie, dass nur Er-
satzschneidwerkzeuge verwen-
det werden, die vom Hersteller
zugelassen sind.
Elektrische Sicherheit:
• Der Anschlussstecker des La-
degerätes muss in die Steckdo-
se passen. Der Stecker darf in
keiner Weise verändert werden.
Verwenden Sie keine Adapter-
stecker gemeinsam mit schutz-

11
DE
geerdeten Elektrowerkzeugen.
Unveränderte Stecker und pas-
sende Steckdosen verringern
das Risiko eines elektrischen
Schlages.
• Vermeiden Sie Körperkontakt
mit geerdeten Oberächen wie
von Rohren, Heizungen, Her-
den und Kühlschränken. Es be-
steht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr
Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von
Regen oder Nässe fern. Das Ein-
dringen von Wasser in ein Elek-
trowerkzeug erhöht das Risiko
eines elektrischen Schlages.
Sorgfältiger Umgang mit und
Gebrauch von Akkuwerkzeugen:
• Laden Sie die Akkus nur in La-
degeräten auf, die vom Hersteller
empfohlen werden. Für ein Lade-
gerät, das für eine bestimmte Art
von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit ande-
ren Akkus verwendet wird.
• Verwenden Sie nur die dafür
vorgesehenen Akkus in den
Elektrowerkzeugen. Der Ge-
brauch von anderen Akkus
kann zu Verletzungen und
Brandgefahr führen.
• Halten Sie den nicht benutzten
Akku fern von Büroklammern,
Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen klei-
nen Metallgegenständen, die
eine Überbrückung der Kontakte
verursachen könnten. Ein Kurz-
schluss zwischen den Akku-
kontakten kann Verbrennungen
oder Feuer zur Folge haben.
• Bei falscher Anwendung kann
Flüssigkeit aus dem Akku
austreten. Vermeiden Sie den
Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen.
Wenn die Flüssigkeit in die
Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in An-
spruch. Austretende Akkuüs-
sigkeit kann zu Hautreizungen
oder Verbrennungen führen.
Spezielle Sicherheitshinweise
für Akkugeräte:
• Stellen Sie sicher, dass das Ge-
rät ausgeschaltet ist, bevor Sie
den Akku einsetzen. Das Ein-
setzen eines Akkus in ein Elek-
trowerkzeug, das eingeschaltet
ist, kann zu Unfällen führen.
• Laden Sie Ihre Batterien nur
im Innenbereich auf, weil das
Ladegerät nur dafür bestimmt
ist. Gefahr durch elektrischen
Schlag.
• Um das Risiko eines elektri-
schen Schlags zu reduzieren,
ziehen Sie den Stecker des
Ladegeräts aus der Steckdose
heraus, bevor Sie es reinigen.
• Setzen Sie den Akku nicht über
längere Zeit starker Sonnenein-
strahlung aus und legen Sie ihn
nicht auf Heizkörpern ab. Hitze
schadet dem Akku und es be-
steht Explosionsgefahr.
• Lassen Sie einen erwärmten
Akku vor dem Laden abkühlen.
• Ö󰀨nen Sie den Akku nicht
und vermeiden Sie eine me-
chanische Beschädigung des
Akkus. Es besteht die Gefahr
eines Kurzschlusses und es

12
DE
können Dämpfe austreten, die
die Atemwege reizen. Sorgen
Sie für Frischluft und nehmen
Sie bei Beschwerden zusätzlich
ärztliche Hilfe in Anspruch.
• Verwenden Sie keine nicht wie-
derauadbaren Batterien. Das
Gerät könnte beschädigt werden.
Richtiger Umgang mit dem Ak-
kuladegerät
• Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät
spielen. Reinigung und Benut-
zer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
• Verwenden Sie zum Laden des
Akkus ausschließlich das mit-
gelieferte Ladegerät. Es besteht
Brand- und Explosionsgefahr.
• Überprüfen Sie vor jeder Be-
nutzung Ladegerät, Kabel und
Stecker und lassen Sie es von
qualiziertem Fachpersonal und
nur mit Original-Ersatzteilen
reparieren. Benutzen Sie ein
defektes Ladegerät nicht und
ö󰀨nen Sie es nicht selbst. Da-
mit wird sichergestellt, dass die
Sicherheit des Gerätes erhalten
bleibt.
• Achten Sie darauf, dass die
Netzspannung mit den Anga-
ben des Typenschildes auf dem
Ladegerät übereinstimmt. Es
besteht die Gefahr eines elekt-
rischen Schlags.
• Trennen Sie das Ladegerät
vom Netz, bevor Verbindungen
zum Elektrowerkzeug geschlos-
sen oder geö󰀨net werden. So
stellen Sie sicher, dass Akku
und Ladegerät nicht beschädigt
werden.
• Halten Sie das Ladegerät sau-
ber und fern von Nässe und
Regen. Benutzen Sie das Lade-
gerät niemals im Freien. Durch
Verschmutzung und das Ein-
dringen von Wasser erhöht sich
das Risiko eines elektrischen
Schlags.
• Das Ladegerät darf nur mit den
zugehörigen Original-Akkus
betrieben werden. Das Laden
von anderen Akkus kann zu
Verletzungen und Brandgefahr
führen.
• Vermeiden Sie mechanische
Beschädigungen des Ladege-
rätes. Sie können zu inneren
Kurzschlüssen führen.
• Das Ladegerät darf nicht auf
brennbarem Untergrund (z. B.
Papier, Textilien) betrieben wer-
den. Es besteht Brandgefahr
wegen der beim Laden auftre-
tenden Erwärmung.
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder
eine ähnlich qualizierte Person
ersetzt werden, um Gefährdun-
gen zu vermeiden.

13
DE
• Laden Sie in dem Ladegerät
keine nichtauadbaren Batte-
rien auf. Das Gerät könnte be-
schädigt werden.
Restrisiken
Auch wenn Sie dieses Elektro-
werkzeug vorschriftsmäßig bedie-
nen, bleiben immer Restrisiken
bestehen. Folgende Gefahren
können im Zusammenhang mit
der Bauweise und Ausführung die-
ses Elektrowerkzeugs auftreten:
a) Schnittverletzungen.
b) Gehörschäden, falls kein ge-
eigneter Gehörschutz getragen
wird.
c) Gesundheitsschäden, die aus
Hand-Arm-Schwingungen
resultieren, falls das Gerät
über einen längeren Zeitraum
verwendet wird oder nicht ord-
nungsgemäß geführt und ge-
wartet wird.
Warnung! Dieses Elektro-
werkzeug erzeugt während
des Betriebs ein elektro-
magnetisches Feld. Dieses
Feld kann unter bestimmten
Umständen aktive oder pas-
sive medizinische Implantate
beeinträchtigen. Um die
Gefahr von ernsthaften oder
tödlichen Verletzungen zu
verringern, empfehlen wir
Personen mit medizinischen
Implantaten ihren Arzt und
den Hersteller des medizi-
nischen Implantats zu kon-
sultieren, bevor das Gerät
bedient wird.
Allgemeine Beschreibung
Funktionsbeschreibung
Der Akku-Rasenmäher besitzt ein parallel
zur Schnittebene sich drehendes Schneid-
werkzeug. Er ist mit einem leistungs-
starken Elektromotor, einem robusten
Metallgehäuse, einem Sicherheitsschalter,
einem Prallschutz und einem Grasfang-
korb ausgestattet. Zusätzlich ist das Gerät
5-fach höhenverstellbar und hat leichtgän-
gige Räder.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.
Die Abbildungen für die Bedienung
des Gerätes nden Sie auf den
Seiten 2-3.
Übersicht
1 Bügelgri󰀨
2 Spannhebel oben
3 Füllstandsanzeige Fangsack
4 Unterer Holm
5 Flügelmutter unten
6 Akku-Abdeckung
7 Akku
7a Ladeanzeige Akku
7b Entriegelungstaste Akku
8 Schnitthöhenverstellung
9 Vorderräder
10 Rasenmähergehäuse
11 Ladegerät
11a Display Ladegerät
12 Hinterräder
13 Fangsack (Grasfangkorb)
14 Hinterer Prallschutz
15 Kabelklemme
16 Gerätekabel
17 Ein-/ Ausschalter / Kontaktchip
18 Sicherheitsschalter
19 Ladezustandsanzeige

14
DE
20 Sicherungsmutter
21 Messer
Montage
• Tragen Sie Schutzhandschuhe.
• Führen Sie nur Arbeiten aus, die Sie
sich selbst zutrauen.
• Bei Unsicherheiten wenden Sie sich
an einen Fachmann oder direkt an un-
seren Service.
Unteren Holm montieren:
1. Klappen Sie den unteren Holm
(4) auf und bringen Sie diesen
in die gewünschte Neigung.
2. Fixieren Sie den unteren Holm
mit den vormontierten Schnell-
spannern (5).
Bügelgriff montieren
1. Befestigen Sie den Bügel-
gri󰀨(1) mit den Muttern, den
Beilagscheiben und den oberen
Schnellspannern (2) rechts und
links am unteren Holm (4).
2. Kabelhalter einklipsen:
Klipsen Sie die Kabelhalter
(15 ) am unteren Holm ein
und xieren Sie damit die
Gerätekabel (16 ).
Wenn Sie die Schnellspanner
lösen, können Sie den Bügelgri󰀨,
sowie den unteren Holm, zur
Aufbewahrung des Gerätes nach
unten klappen.
Grasfangkorb montieren
Der Grasfangkorb ist bereits weitgehend
vormontiert.
1. Stecken Sie den Bügel (13b)
des Grasfangkorbs (13) in die
dafür vorgesehene Rille auf der
Unterseite des Deckels (13a).
Fixieren Sie diesen mit Beilag-
scheiben und Schrauben.
2. Stecken Sie das Unterteil (13c)
in die dafür vorgesehenen
Aussparungen des oberen
Grasfangkorbes (13a). Fixieren
Sie diesen indem Sie die La-
schen über den Bügel schieben
und die Kunststo󰀪eiste in den
oberen Ausnehmungen des De-
ckels einschnappen lassen.
Mit dem Rasenmäher darf nicht
ohne Prallschutz oder Gras-
fangkorb gearbeitet werden. Es
besteht Verletzungsgefahr.
Inbetriebnahme
Bevor Sie das Gerät in Betrieb nehmen,
müssen Sie
- den unteren und oberen Gri󰀨holm
montieren,
- den Fangsack montieren
Achtung Verletzungsgefahr!
Bei Montage oder Demonta-
ge von Seitenauswurf oder
Fangsack muss das Gerät aus-
geschaltet sein und die bewegli-
chen Teile still stehen. Nehmen
Sie vor allen Arbeiten den Akku
aus dem Gerät.

15
DE
Bedienung
Achtung Verletzungsgefahr!
Tragen Sie beim Arbeiten mit
dem Gerät geeignete Kleidung
und Arbeitshandschuhe. Verge-
wissern Sie sich vor jeder Be-
nutzung, dass das Gerät funk-
tionstüchtig ist. Vergewissern
Sie sich, dass der Fangsack
und das Gerät richtig montiert
sind.
Sollte ein Schalter beschädigt
sein, darf mit dem Gerät nicht
mehr gearbeitet werden.
Persönliche Schutzausrüstung
und ein funktionstüchtiges Ge-
rät vermindern das Risiko von
Verletzungen und Unfällen.
Einstellungen am Mäher, sowie
Montage und Demontage von
Fangkorb, Mulchkit und Sei-
tenauswurf etc. dürfen nur bei
abgeschaltetem Motor und still-
stehendem Messer vorgenom-
men werden.
Schalten Sie das Gerät aus, zie-
hen Sie den Kontaktchip ( 17)
und warten Sie den Stillstand des
Messers ab. Es besteht die Gefahr
von Personenschäden.
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Grasfangkorb einhängen/
abnehmen
1. Zum Einhängen des Gras-
fangkorbes (13) heben Sie den
Prallschutz (14) an und hängen
den Grasfangkorb (13) ein.
2. Klappen Sie den Prallschutz
(14) auf den Grasfangkorb. Er
hält den Grasfangkorb (13) an
richtiger Position.
3. Zum Abnehmen des Gras-
fangkorbes (13) heben Sie den
Prallschutz (14) an und hängen
den Grasfangkorb (13) aus.
Klappen Sie den Prallschutz
(14) an das Rasenmähergehäu-
se zurück.
Füllstandsanzeige:
Seitlich am Grasfangsack (13) ist eine
Füllstandsanzeige (3) angebracht.
Füllstandsanzeige (3) geö󰀨-
net: Grasfangsack (13) leer
Füllstandsanzeige (3) ge-
schlossen: Grasfangsack (13)
gefüllt
Schnitthöhe einstellen
Das Gerät besitzt 5 Positionen zur
Einstellung der Schnitthöhe
60 - 75 mm - große Schnitthöhe
40 - 60 mm - mittlere Schnitthöhe
25 - 40 mm - geringe Schnitthöhe
1. Greifen Sie den Hebel (8) zur
Schnitthöhenverstellung und
führen Sie ihn an der Rasterung
vorbei auf die gewünschte Ein-
stellung der Schnitthöhe.
Die richtige Schnitthöhe beträgt bei ei-
nem Zierrasen etwa 25 - 45 mm, bei ei-
nem Nutzrasen etwa 45 - 65 mm.

16
DE
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Ein- und Ausschalten
1. Stellen Sie den Mäher auf eine
ebene Fläche.
2. Heben Sie die Akku-Abdeckung
(6) am Gerätegehäuse an und
schieben Sie den geladenen
Akku (7) entlang der Führungs-
schiene in das Gerät. Er rastet-
hörbar ein.
3. Stecken Sie den Kontaktchip in
die dafür vorgesehene Ö󰀨nung
am Ein-Ausschalter (17).
4. Achten Sie vor dem Einschalten
darauf, dass das Gerät keine
Gegenstände berührt.
5. Zum Einschalten betätigen Sie
den Ein-/Ausschalter (17) und
halten diesen, während Sie den
Sicherheitsschalter (18) an den
Bügelgri󰀨 (1) drücken. Lassen
Sie den Ein-/Ausschalter (17)
los.
6. Zum Ausschalten lassen Sie
die Sicherheitsschalter (18) los.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.
Anzeige Ladestatus
Der Ladezustand der Akkus kann
während des Arbeitsvorgangs an
der Ladezustandsanzeige (19) ab-
gelesen werden. Diese bendet sich
am oberen Gri󰀨holm (1) in Blickrich-
tung des Benutzers.Die Anzahl der
leuchtenden LED-Lichter zeigt den
Ladezustand der Batterie an.
Ladevorgang
Dieser Akku-Rasenmäher ge-
hört zur Grizzly 40 V Serie.
Sie können andere Geräte aus
dieser Serie mir den gleichen
Akkus betreiben.
Die kompatiblen Geräte sind:
- Akku-Heckenschere
AHS 4055 Lion
- Akku-Rasentrimmer
ART 4032 Lion
- Akku-Sense AS 4026 Lion
- Akku-Kettensäge
AKS 4035 Lion
- Akku-Laubsauger
ALS 4025 Lion
- Akku-Rasenmäher
ARM 4041 Lion Set
- Akku-Rasenmäher
ARM 4046 Lion Set
- Akku-Rasenmäher
ARM 4051 A Lion Set
- Akku-Vertikutierer
ARV 4038 Lion-Set
Setzen Sie den Akku nicht
extremen Bedingungen wie
Wärme und Stoß aus. Es be-
steht Verletzungsgefahr durch
auslaufende Elektrolytlösung!
Spülen Sie bei Augen- oder

17
DE
Hautkontakt die betro󰀨enen
Stellen mit Wasser oder Neut-
ralisator und suchen Sie einen
Arzt auf.
Laden Sie den Akku nur in
trockenen Räumen auf.
Die Außenäche des Akkus
muss sauber und trocken
sein, bevor Sie das Ladegerät
anschließen. Es besteht die
Gefahr von Verletzungen durch
Stromschlag.
Laden Sie nur mit beiliegendem
Ladegerät auf.
• Laden Sie den Akku vor dem ersten
Gebrauch auf. Den Akku nicht mehr-
mals hintereinander kurz auaden.
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen
Original-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz.
• Defekte, die aus unsachgemäßer
Handhabung resultieren, unterliegen
nicht der Garantie.
Akku entnehmen/einsetzen
Schalten Sie das Gerät aus,
ziehen Sie den Kontaktchip
(
K L M N O P Q R S T
U V W X Y Z
A B C D E F G H I J
17) und warten Sie den Still-
stand des Messers ab. Es besteht
die Gefahr von Personenschäden.
1. Zum Einsetzen der Akkus (7)
in das Gerät schieben Sie den
Akku entlang der Führungs-
schiene in das Gerät.
Er rastet hörbar ein
2. Zum Herausnehmen des Akkus
aus dem Gerät drücken Sie die
Entriegelungstaste ( 7b) am
Akku (7) und ziehen den Akku
heraus.
Akku auaden
Lassen Sie einen frisch entla-
denen Akku (7) ca. 15 Minuten
abkühlen, bevor Sie ihn in das La-
degerät (11) einsetzen.
1. Nehmen Sie gegebenenfalls die
Akkus (7) aus dem Gerät.
2. Schieben Sie den Akku (7) auf
das Ladegerät (11).
Er rastet hörbar ein.
3. Schließen Sie das Ladegerät
(11) an eine Steckdose an.
Die Ladeanzeige leuchtet:
rote LED leuchtet, grüne LED
blinkt: Akku lädt.
grüne LED leuchtet:
Akku ist geladen.
4. Nach erfolgtem Ladevorgang
trennen Sie das Ladegerät (11)
vom Netz.
5. Drücken Sie die Entriegelungs-
tasten ( 7b) am Akku (7) und
ziehen Sie den Akku aus dem
Ladegerät (11).
Verbrauchte Akkus
• Eine wesentlich verkürzte Betriebszeit
trotz Auadung zeigt an, dass der
Akku verbraucht ist und ersetzt wer-
den muss. Verwenden Sie nur einen

18
DE
Ersatz-Akku, den Sie über den Kun-
dendienst beziehen können.
• Beachten Sie in jedem Falle die je-
weils gültigen Sicherheitshinweise so-
wie Bestimmungen und Hinweise zum
Umweltschutz (siehe „Entsorgung/
Umweltschutz“).
Arbeiten mit dem Rasenmäher
Regelmäßiges Mähen regt die Graspan-
ze zu einer verstärkten Blattbildung an,
lässt aber gleichzeitig Unkrautpanzen
absterben. Daher wird der Rasen nach je-
dem Mähvorgang dichter und es entsteht
ein gleichmäßig belastbarer Rasen.
Der erste Schnitt erfolgt ab etwa April bei
einer Aufwuchshöhe von 70 - 80 mm. In
der Hauptvegetationszeit wird der Rasen
mindestens einmal pro Woche gemäht.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Stellen Sie die Schnitthöhe so ein,
dass das Gerät nicht überlastet wird.
Andernfalls kann der Motor beschä-
digt werden.
• Arbeiten Sie an Hängen immer quer
zum Hang. Seien Sie besonders vor-
sichtig beim Rückwärtsgehen und
Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung,
Wartung, Lagerung“ beschrieben.
Nach dem Ausschalten des
Gerätes dreht sich das Messer
noch für einige Sekunden. Be-
rühren Sie das laufende Messer
nicht. Es besteht die Gefahr von
Personenschäden.
Reinigung/Wartung
Lassen Sie Instandsetzungsar-
beiten und Wartungsarbeiten, die
nicht in dieser Betriebsanleitung
beschrieben sind, von unserem
Service-Center durchführen. Ver-
wenden Sie nur Originalteile.
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Schalten Sie vor allen Wartungs-
und Reinigungsarbeiten das Gerät
aus, ziehen Sie den Kontaktchip
(17) und warten Sie den Still-
stand des Messers ab. Es besteht
die Gefahr von Personenschäden.
Schalten Sie das Gerät aus und
nehmen Sie vor allen Arbeiten den
Akku aus dem Gerät.
Führen Sie folgende Reinigungs- und
Wartungsarbeiten regelmäßig durch.
Dadurch ist eine lange und zuverlässige
Nutzung gewährleistet.
Allgemeine Reinigungs- und
Wartungsarbeiten
Spritzen Sie den Rasenmäher
nicht mit Wasser ab. Es besteht
die Gefahr eines elektrischen
Schlages.
• Halten Sie das Gerät stets sauber.
Verwenden Sie zum Reinigen eine
Bürste oder ein Tuch, aber keine Rei-
nigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen an-
haftende Panzenreste mit einem

19
DE
Holz- oder Plastikstück von den Rä-
dern, den Lüftungsö󰀨nungen, der Aus-
wurfö󰀨nung und dem Messerbereich.
Verwenden Sie keine harten oder spit-
zen Gegenstände, Sie könnten das
Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor
jedem Gebrauch auf o󰀨ensichtliche
Mängel wie lose, abgenutzte oder be-
schädigte Teile. Prüfen Sie den festen
Sitz aller Muttern, Bolzen und Schrau-
ben.
• Überprüfen Sie Abdeckungen und
Schutzeinrichtungen auf Beschädi-
gungen und korrekten Sitz. Tauschen
Sie diese gegebenenfalls aus.
Messer austauschen
Ist das Messer stumpf, so kann es von ei-
ner Fachwerkstätte nachgeschli󰀨en wer-
den. Ist das Messer beschädigt oder zeigt
eine Unwucht, so muss es ausgewechselt
werden
1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschu-
he und halten Sie das Messer
(21) fest. Drehen Sie die Mutter
(20) gegen den Uhrzeigersinn
mit Hilfe eines Schrauben-
schlüssels von der Motorspin-
del.
3. Bauen Sie das neue Messer
in umgekehrter Reihenfolge
wieder ein. Achten Sie darauf,
dass das Messer (21) richtig
positioniert ist und die Mutter
(20) über dem Sprengring fest
angezogen ist.
Lagerung
Lösen Sie die oberen und un-
teren Schnellspanner (2 + 5) und
klappen Sie den Bügelgri󰀨 (1)
und unteren Holm (4) zusammen,
damit das Gerät weniger Platz be-
ansprucht. Die Kabel dürfen dabei
nicht eingeklemmt werden.
• Bewahren Sie das Gerät trocken und
außerhalb der Reichweite von Kindern
auf.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räu-
men abstellen.
• Nehmen Sie die Akkus vor einer län-
geren Lagerung (z. B. Überwinterung)
aus dem Gerät.
• Lagern Sie die Akkus nur im teilgela-
denen Zustand. Der Ladezustand soll-
te während einer längeren Lagerzeit
40-60% betragen (zwei LED-Leuchten
der Ladezustands-Anzeige ( 7a)
leuchten).
• Prüfen Sie während einer längeren
Lagerungsphase etwa alle 3 Monate
den Ladezustand der Akkus und laden
Sie bei Bedarf nach.
• Lagern Sie die Akku zwischen 10 °C
bis 25 °C. Vermeiden Sie während der
Lagerung extreme Kälte oder Hitze,
damit der Akku nicht an Leistung ver-
liert.
Wir haften nicht für durch unsere Geräte
hervorgerufene Schäden, sofern diese
durch unsachgemäße Reparatur oder
den Einsatz von Nicht-Originalteilen bzw.
durch nicht bestimmungsgemäßen Ge-
brauch verursacht werden.

20
DE
Entsorgung/
Umweltschutz
Nehmen Sie den Akku aus dem Gerät
und führen Sie Gerät, Akku, Zubehör und
Verpackung einer umweltgerechten Wie-
derverwertung zu.
Elektrische Geräte gehören nicht
in den Hausmüll.
Werfen Sie den Akku nicht in den
Hausmüll, ins Feuer (Explosions-
gefahr) oder ins Wasser. Beschä-
digte Akkus können der Umwelt
und ihrer Gesundheit schaden,
wenn giftige Dämpfe oder Flüssig-
keiten austreten.
• Geben Sie das Gerät und das Lade-
gerät an einer Verwertungsstelle ab.
• Entsorgen Sie Akkus im entladenen
Zustand. Wir empfehlen die Pole mit
einem Klebestreifen zum Schutz vor
einem Kurzschluss abzudecken. Ö󰀨-
nen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den loka-
len Vorschriften. Geben Sie Akkus an
einer Altbatteriesammelstelle ab, wo
sie einer umweltgerechten Wieder-
verwertung zugeführt werden. Fragen
Sie hierzu Ihren lokalen Müllentsorger
oder unser Service-Center.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
• Führen Sie Schnittgut der Kompostie-
rung zu und werfen Sie dieses nicht in
die Mülltonne.
Garantie
• Für dieses Gerät leisten wir 24 Monate
Garantie. Bei gewerblichem Einsatz
erlischt die Garantie.
• Schäden, die auf natürliche Abnut-
zung, Überlastung oder unsachgemä-
ße Bedienung zurückzuführen sind,
bleiben von der Garantie ausgeschlos-
sen. Bestimmte Bauteile unterliegen
einem normalen Verschleiß und sind
von der Garantie ausgeschlossen.
Hierzu zählen z. B. Akku, Fangsack,
Mulchkit, Seitenauswurfkanal, Messer.
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder
Herstellerfehler entstanden sind, wer-
den unentgeltlich durch Ersatzliefe-
rung oder Reparatur beseitigt.
Voraussetzung ist, dass das unzerleg-
te Gerät mit Kauf- und Garantienach-
weis bei dem Händler reklamiert wird.
• Bei Vorliegen eines berechtigten Ga-
rantiefalles bitten wir um telefonische
Kontaktaufnahme mit unserem Ser-
vice-Center. Dort erhalten Sie weitere
Informationen über die Reklamations-
bearbeitung.
