Inhalt
Verwendungszweck...............................6
Bildzeichen/Symbole.............................7
Bildzeichen auf dem Gerät.................. 7
Symbole in der Anleitung ....................7
Sicherheitshinweise..............................8
Allgemeine Beschreibung .................. 11
Funktionsbeschreibung..................... 11
Übersicht........................................... 11
Schutzeinrichtungen ......................... 11
Lieferumfang........................................12
Inbetriebnahme....................................12
Griffholm montieren .......................... 12
Grasfangkorb montieren/leeren ........ 12
Mulchkit.............................................13
Seitlicher Grasauswurf......................13
Starterseil montieren.........................13
Motoröl einfüllen und Ölstand kontrol-
lieren .................................................13
Benzin einfüllen.................................14
Schnitthöhe einstellen.......................14
Bedienung............................................14
Motor starten und stoppen................14
Mähen...............................................15
Arbeitshinweise.................................15
Reinigung und Wartung......................15
Reinigung und allgemeine Wartungsar-
beiten ................................................16
Luftlter austauschen ....................... 16
Zündkerze wechseln/einstellen ........17
Motoröl wechseln.............................. 17
Bowdenzug einstellen.......................17
Messer schleifen / austauschen........ 18
Vergaser einstellen ...........................18
Lagerung ..............................................18
Allgemeine Lagerungshinweise ........ 18
Lagerung während längerer Betriebs-
pausen ..............................................18
Entsorgung/Umweltschutz..................19
Ersatzteile/Zubehör .............................19
Technische Daten ................................20
Garantie................................................21
Wartungsintervalle ..............................22
Tabelle Wartungsintervalle................22
Fehlersuche .........................................23
Original EG-Konformitätserklärung..145
Explosionszeichnung........................149
Grizzly Service-Center ......................151
Verwendungszweck
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen bis 1800 m2im
häuslichen Bereich bestimmt. Das Gerät
ist für den Einsatz im Heimwerkerbereich
bestimmt. Es wurde nicht für den gewerb-
lichen Dauereinsatz konzipiert.
Jede andere Verwendung, die in dieser
Anleitung nicht ausdrücklich zugelassen
wird, kann zu Schäden am Gerät führen
und eine ernsthafte Gefahr für den Benut-
zer darstellen.
Das Gerät ist zum Gebrauch durch Erwach-
sene bestimmt. Kinder sowie Personen,
die mit dieser Anleitung nicht vertraut sind,
dürfen das Gerät nicht benutzen.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wur-
den.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung aufmerksam
durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfol-
genden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

7
DE
Warnung!
Bedienungsanleitung lesen.
Verletzungsgefahr durch wegge-
schleuderte Teile.
Umstehende Personen von dem
Gerät fern halten.
Verletzungsgefahr durch scharfe
Messer!
Füße und Hände fernhalten.
Vorsicht - Giftige Dämpfe!
Gerät nicht in geschlossenen
Räumen betreiben.
Vorsicht - Benzin ist brennbar!
Nicht rauchen und Wärmequel-
len fernhalten.
Vorsicht Verletzungsgefahr!
Vor Wartungsarbeiten Motor
ausschalten und Zünd-
kerzenstecker ziehen.
Vorsicht - Heiße Flächen!
Verbrennungsgefahr.
Vorsicht Verletzungsgefahr!
Tragen Sie Augen- und
Gehörschutz.
Gefahr!
Hände und Füße fernhalten.
Angabe des Schallleistungspe-
gels Lwa in dB.
Schnittbreite
Bildzeichen am Griffholm:

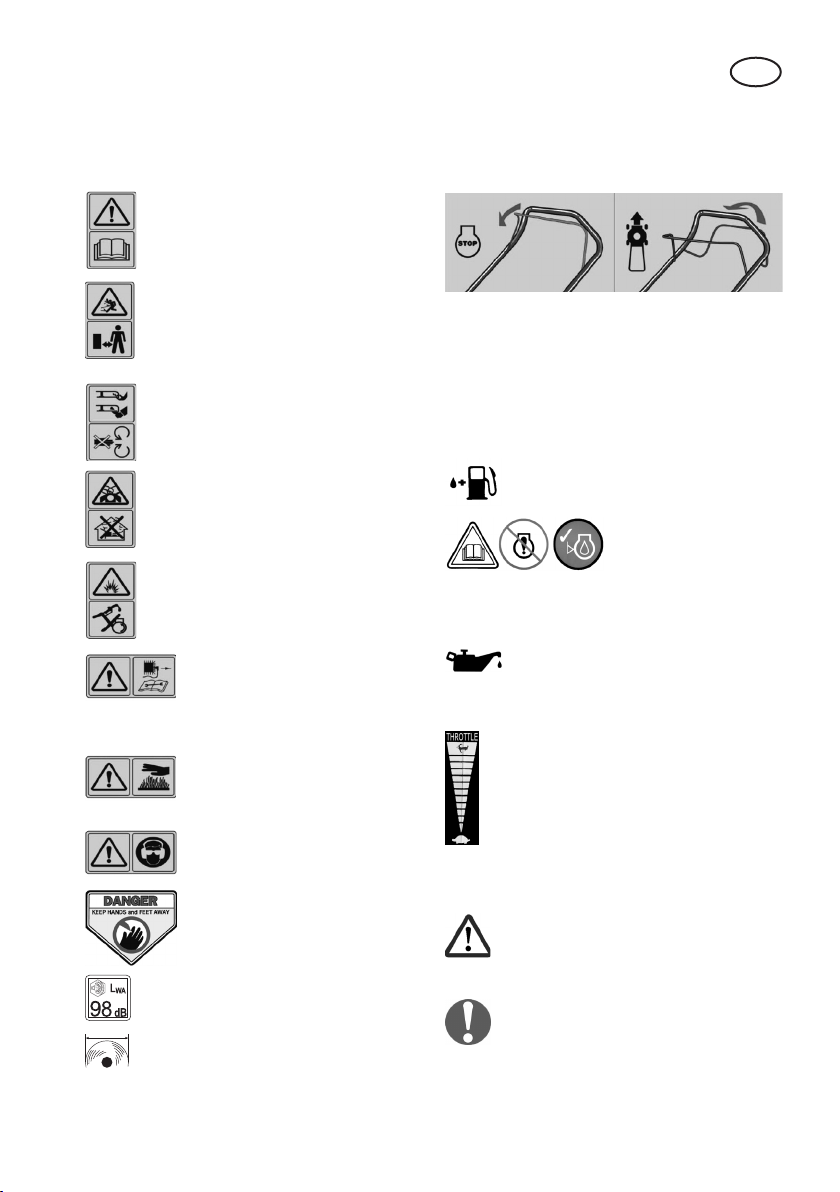

Bildzeichen/Symbole
Bildzeichen auf dem Gerät
Gerät stoppen:
Sicherheitsbügel
loslassen
Radantrieb ein:
Antriebsbügel
heranziehen
Bildzeichen am Tankdeckel:
Hinweis auf Benzineinfüllstutzen
Vorsicht! Vor dem
Start Ölstand prüfen.
Bildzeichen am Öleinfülldeckel:
Hinweis auf Öleinfüllstutzen
Bildzeichen am Gashebel:
Stellung schnell
Stellung langsam
Symbole in der Anleitung
Gefahrenzeichen mit Angaben
zur Verhütung von Personen-
oder Sachschäden.
Gebotszeichen (anstelle des Aus-
rufungszeichens ist das Gebot er-
läutert) mit Angaben zur Verhütung
von Schäden.

8
DE
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem
Gerät.
Sicherheitshinweise
Dieser Abschnitt behandelt die grundle-
genden Sicherheitsvorschriften bei der
Arbeit mit dem Benzinrasenmäher.
WARNUNG! Lesen Sie alle Sicher-
heitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung
der Sicherheitshinweise und An-
weisungen können elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen. Lassen
Sie sich bei Unsicherheiten im Ge-
brauch des Gerätes schulen.
Hinweise:
• Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder man-
gels Wissen benutzt zu werden; es sei
denn, sie werden durch eine für ihre Si-
cherheit zuständige Person beaufsich-
tigt oder erhalten von ihr Anweisungen,
wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Lesen Sie die Betriebsanleitung sorg-
fältig. Machen Sie sich mit den Stelltei-
len und dem richtigen Gebrauch des
Gerätes vertraut.
• Erlauben Sie niemals Kindern oder
anderen Personen, die die Betriebs-
anleitung nicht kennen, das Gerät zu
benutzen. Örtliche Bestimmungen kön-
nen das Mindestalter des Benutzers
festlegen.
• Mähen Sie niemals, während Per-
sonen, besonders Kinder, oder Tiere in
der Nähe sind. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlie-
ren.
• Denken Sie daran, dass der Benutzer
für Unfälle mit anderen Personen oder
deren Eigentum verantwortlich ist.
• Beachten Sie den Lärmschutz und ört-
liche Vorschriften.
Vorbereitende Maßnahmen:
• Während des Mähens sind immer
rutschfestes Schuhwerk und lange Ho-
sen zu tragen. Mähen Sie nicht barfüßig
oder in leichten Sandalen. Lockere
Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen
erfasst werden. Das Tragen geeigneter
Kleidung verringert das Risiko von Ver-
letzungen.
• Überprüfen Sie das Gelände, auf dem
das Gerät eingesetzt wird und entfer-
nen Sie alle Gegenstände (z.B. Steine,
Stöcke, Drähte, Spielzeug), die erfasst
und weggeschleudert werden können.
• Warnung: Benzin ist hochgradig ent-
ammbar. Feuer oder Explosionen
können zu schweren Verbrennungen
führen:
- bewahren Sie Benzin nur in den da-
für vorgesehenen Behältern auf;
- tanken Sie nur im Freien und rau-
chen Sie nicht während des Einfüllv-
organgs;
- Benzin ist vor dem Starten des Mo-
tors einzufüllen. Während der Motor
läuft oder bei heißem Gerät darf der
Tankverschluss nicht geöffnet oder
Benzin nachgefüllt werden.
- falls Benzin übergelaufen ist, darf
kein Versuch unternommen werden,
den Motor zu starten. Stattdessen
ist das Gerät von der benzinver-

9
DE
schmutzten Fläche zu entfernen.
Jeglicher Zündversuch ist zu ver-
meiden, bis sich die Benzindämpfe
verüchtigt haben;
- aus Sicherheitsgründen sind Ben-
zintank- und andere Tankverschlüsse
bei Beschädigung auszutauschen.
• Ersetzen Sie defekte Schalldämpfer.
• Vor dem Gebrauch ist immer durch
Sichtkontrolle zu prüfen, ob die
Schneidwerkzeuge, Befestigungsbol-
zen und die gesamte Schneideinheit
abgenutzt oder beschädigt sind. Zur
Vermeidung einer Unwucht dürfen ab-
genutzte oder beschädigte Werkzeuge
und Bolzen nur satzweise ausge-
tauscht werden.
• Seien Sie vorsichtig bei Geräten mit
mehreren Schneidwerkzeugen, da die
Bewegung eines Messers zur Rotation
der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zube-
hörteile, die vom Hersteller geliefert
und empfohlen werden. Der Einsatz
von Fremdteilen kann zu Verletzungen
führen und führt zum sofortigen Verlust
des Garantieanspruches.
Handhabung:
• Lassen Sie den Verbrennungsmotor
nicht in geschlossenen Räumen lau-
fen, in denen sich gefährliches Kohlen-
monoxid sammeln kann.
• Mähen Sie nur bei Tageslicht oder bei
guter künstlicher Beleuchtung. Ein
unbeleuchteter Arbeitsbereich kann zu
Unfällen führen.
• Vermeiden Sie wenn möglich den Ein-
satz des Gerätes bei nassem Gras.
• Achten Sie immer auf einen sicheren
Stand, besonders an Hängen, Müllhal-
den, Gräben und Deichen. Dadurch
können Sie das Gerät in unerwarteten
Situationen besser kontrollieren.
- Arbeiten Sie immer quer zum Hang,
niemals auf- oder abwärts.
- Seien Sie besonders vorsichtig,
wenn Sie die Fahrtrichtung am Hang
ändern.
- Mähen Sie nicht an übermäßig stei-
len Hängen (max. 10°).
• Führen Sie das Gerät nur im Schritt-
tempo.
• Seien Sie besonders vorsichtig, wenn
Sie das Gerät umkehren oder es zu
sich heranziehen.
• Halten Sie das Schneidwerkzeug an,
wenn das Gerät gekippt werden muss,
zum Transport über andere Flächen
als Gras und wenn das Gerät von und
zu der zu mähenden Fläche bewegt
wird.
• Benutzen Sie niemals das Gerät mit
beschädigten Schutzeinrichtungen
oder Schutzgittern oder ohne an-
gebaute Schutzeinrichtungen, z.B.
Prallschutz und/oder Grasfangein-
richtungen. Damit wird sichergestellt,
dass die Sicherheit des Gerätes erhal-
ten bleibt.
• Ändern sie nicht die Reglereinstellung
des Motors oder überdrehen Sie ihn
nicht. Sie könnten das Gerät beschädi-
gen.
• Bevor Sie den Motor starten, kuppeln
Sie alle Schneidwerkzeuge und An-
triebe aus.
• Starten oder betätigen Sie den Anlass-
schalter mit Vorsicht, entsprechend
den Herstelleranweisungen. Achten
Sie auf ausreichenden Abstand der
Füße zu dem Schneidwerkzeug. Es
besteht Verletzungsgefahr.
• Beim Starten oder Anlassen des Mo-
tors darf das Gerät nicht gekippt wer-
den, es sei denn, das Gerät muss bei
dem Vorgang angehoben werden. In
diesem Fall kippen Sie das Gerät nur

10
DE
so weit, wie es unbedingt erforderlich
ist und heben Sie nur die vom Benut-
zer abgewandte Seite hoch.
• Starten Sie den Motor nicht, wenn Sie
vor dem Auswurfkanal stehen.
• Schalten Sie den Motor nach Anwei-
sung ein und nur dann, wenn Ihre
Füße in sicherem Abstand von den
Schneidwerkzeugen sind.
• Führen Sie niemals Hände oder Füße
an oder unter sich drehende Teile.
Halten Sie sich immer entfernt von
der Auswurföffnung. Ein Moment der
Unachtsamkeit bei Benutzung des Ge-
rätes kann zu schweren Verletzungen
führen.
• Heben oder tragen Sie niemals das
Gerät mit laufendem Motor.
• Stellen Sie den Motor ab, ziehen Sie
den Zündkerzenstecker ab und ver-
gewissern Sie sich, dass alle beweg-
lichen Teile still stehen:
- bevor Sie Blockierungen lösen oder
Verstopfungen im Auswurfkanal be-
seitigen;
- bevor Sie das Gerät überprüfen, rei-
nigen oder daran arbeiten;
- wenn ein Fremdkörper getroffen
wurde. Suchen Sie nach Beschädi-
gungen am Gerät und führen Sie die
erforderlichen Reparaturen durch,
bevor Sie erneut starten und mit
dem Gerät arbeiten;
- falls das Gerät anfängt, ungewöhn-
lich stark zu vibrieren, ist eine sofor-
tige Überprüfung erforderlich.
• Stellen Sie den Motor ab
- wenn Sie das Gerät verlassen;
- bevor Sie nachtanken;
• Beim Auslaufen des Motors ist die
Drosselklappe zu schließen.
• Hinterlassen Sie das Gerät nie unbe-
aufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem beschä-
digten, unvollständigen oder ohne die
Zustimmung des Herstellers umge-
bauten Gerät.
Der Gebrauch von Maschinen für an-
dere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen
führen.
• Arbeiten Sie nicht mit dem Gerät bei
Blitzschlaggefahr. Gefahr durch elektri-
schen Schlag.
Wartung und Lagerung:
• Sorgen Sie dafür, dass alle Muttern,
Bolzen und Schrauben fest angezogen
sind und das Gerät in einem sicheren
Arbeitszustand ist. Viele Unfälle haben
ihre Ursache in schlecht gewarteten
Geräten.
• Bewahren Sie niemals das Gerät mit
Benzin im Tank innerhalb eines Ge-
bäudes auf, in dem möglicherweise
Benzindämpfe mit offenem Feuer oder
Funken in Berührung kommen können.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räu-
men abstellen. Es besteht Brandge-
fahr.
• Um Brandgefahr zu vermeiden, halten
Sie Motor, Auspuff und den Bereich um
den Kraftstofftank frei von Gras, Blät-
tern oder austretendem Fett (Öl).
• Prüfen Sie regelmäßig die Grasfang-
einrichtung auf Verschleiß oder Verlust
der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen
abgenutzte oder beschädigte Teile. Er-
setzen Sie defekte Schalldämpfer.
• Falls der Kraftstofftank zu entleeren ist,
sollte dies im Freien erfolgen.
• Behandeln Sie Ihr Gerät mit Sorgfalt.
Halten Sie die Werkzeuge scharf und
sauber, um besser und sicherer arbei-

11
DE
ten zu können. Befolgen Sie die War-
tungsvorschriften.
• Versuchen Sie nicht, das Gerät selbst
zu reparieren, es sei denn, Sie besit-
zen hierfür eine Ausbildung. Sämtliche
Arbeiten, die nicht in dieser Anleitung
angegeben werden, dürfen nur von
von uns ermächtigten Kundendienst-
stellen ausgeführt werden.
• Bewahren Sie das Gerät an einem tro-
ckenen Ort und außerhalb der Reich-
weite von Kindern auf. Maschinen sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
Allgemeine Beschreibung
Die Abbildungen nden Sie auf den
Seiten 2 bis 4.
Funktionsbeschreibung
Das Gerät wird mit einem leistungsfä-
higen 4-Takt-Motor (Briggs & Stratton
650 Series) angetrieben. Das Ready-
Start-System mit temperaturgeregeltem
Automatikchoke, der Hinterradantrieb und
die Messerbremsfunktion erleichtern die
Bedienung des Gerätes.
Das Gerät ist mit einem hochwertigen
Stahlblechgehäuse und einem zusam-
menklappbaren Griffholm ausgestattet.
Dem Anwender stehen drei Betriebsarten
zur Verfügung: Mähen mit Grasfangkorb,
Mulchmähen oder Mähen mit seitlichem
Grasauswurf.
Übersicht
1 Oberer Griffholm
2 Antriebsbügel
3 Sicherheitsbügel
4 Unterer Griffholm
5 2 Kabelklemmen
6 Prallschutz
7 Öltankkappe mit Ölmessstab
8 Tankdeckel
9 Motorabdeckung
10 Auspuffschutz
11 Zündkerzenstecker + Zündker-
ze
12 2 Vorderräder
13 Luftlter
14 Luftlterabdeckung
15 Seitenauswurf mit Prallschutz
16 Stahlblechgehäuse
17 2 Hinterräder
18 Hebel zur Schnitthöhen-Einstel-
lung
19 Grasfangkorb (zweiteilig)
20 2 Feststellhebel zur Holmbefesti-
gung
21 Starterseil-Führung
22 Startergriff mit Seil
23 Gashebel
24 Mulchkit
25 Seitenauswurfkanal
Schutzeinrichtungen
3 Sicherheitsbügel
Bei Loslassen des Sicherheits-
bügels stoppt das Gerät.
6 Prallschutz
schützt die Bedienperson vor
weggeschleuderten Teilen und
vor unbeabsichtigter Messerbe-
rührung, wenn ohne Grasfang-
korb gemäht wird.

12
DE
10 Auspuffschutz
verhindert, dass Hände oder
brennbare Materialien mit einem
heißen Auspuff in Kontakt kom-
men.
15 Seitenauswurf mit Prallschutz
verhindert das seitliche Weg-
schleudern von Rasenschnitt und
festen Teilen und reiht den Rasen-
schnitt seitlich auf.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
- Rasenmäher (bereits montiert)
- zusammengeklappter Griffholm
- Grasfangkorb
- Mulchkit
- Seitenauswurfkanal
- 2 Kabelklemmen
- Montagezubehör für die Holmbefesti-
gung (an der Holmaufnahme)
- Zündkerzenschlüssel
- Betriebsanleitung
- Briggs&Stratton Bedienungsanleitung
Inbetriebnahme
Vorsicht! Rotierendes Messer.
Nehmen Sie Arbeiten am Gerät
nur bei abgeschaltetem Motor
und stillstehendem Messer vor.
Beachten Sie auch die mitgelie-
ferte Bedienungsanleitung von
Briggs & Stratton.
Bevor Sie das Gerät starten können, müssen
Sie
- die Schutzkappen abnehmen
- den Griffholm montieren
- ggf. den Grasfangkorb/das Mulchkit/
den Seitenauswurfkanal montieren
- das Starterseil montieren
- Motoröl einfüllen
- Benzin einfüllen
- ggf. die Schnitthöhe einstellen
Griffholm montieren
Vorsicht! Achten Sie darauf, dass
bei der Montage des Griffholms
die Bowdenzüge nicht gequetscht
werden.
1. Entfernen Sie mit einem
Schraubenschlüssel (Schlüssel-
weite 13) die Holmbefestigungs-
schrauben und -muttern (26) am
Gerät.
2. Befestigen Sie den unteren
Griffholm (4) mit den Holmbefe-
stigungs-Schrauben und -Mut-
tern (26).
3. Klappen Sie den oberen Griff-
holm (1) aus (kleines Bild) und
drücken Sie den Feststellhebel
(20) in Richtung Holm.
4. Befestigen Sie die Bowdenzüge
mit Hilfe der beiden Kabelklem-
men (5) am Holm.
Grasfangkorb montieren/leeren
Achtung: Gerät nicht ohne voll-
ständig angebrachten Fangkorb
oder ohne Prallschutz betreiben.
Verletzungsgefahr!
Fangkorb zusammenbauen:
1. Schieben Sie das Fangkorb-Gestänge
(27) in das Fangkorbnetz (28).
2. Stülpen Sie die Kunststoff-Laschen
(29) über das Fangkorb-Gestänge.
Stecken Sie den Handgriff in den
Fangkorb ein und xieren Sie ihn mit
beiliegender Schraube.

13
DE
Fangkorb am Gerät anbrin-
gen:
Vor der Nutzung des Fangkorbes
muss das Mulchkit und der Seiten-
auswurfkanal entfernt sein. (siehe
, ).
3. Heben Sie den Prallschutz (6)
an.
4. Hängen Sie den Fangkorb (19)
in die dafür vorgesehene Auf-
hängung (30) an der Rückseite
des Gerätes ein.
5. Legen Sie den Prallschutz (6)
ab, er hält den Fangkorb in Po-
sition.
Fangkorb abnehmen/entlee-
ren:
6. Heben Sie den Prallschutz (6)
an und nehmen Sie den Fang-
korb (19) heraus.
7. Entleeren Sie den Fangkorb
(siehe Kapitel „Entsorgung/Um-
weltschutz“) und montieren Sie
ihn wieder.
Mulchkit
Vor der Nutzung des Mulchkits
muss der Seitenauswurfkanal ent-
fernt sein. (siehe )
Mulchkit anbringen
1. Entfernen Sie den Fangkorb
( 19), falls eingesetzt.
2. Heben Sie den Prallschutz (6) an.
3. Setzen Sie das Mulchkit (24)
ein. Der rote Sicherungsknopf
rastet ein.
Mulchkit entfernen
4. Heben Sie den Prallschutz (6) an.
5. Schieben Sie den roten Siche-
rungsknopf nach unten und ent-
nehmen Sie das Mulchkit. (24)
Seitlicher Grasauswurf
Vor der Nutzung des seitlichen
Grasauswurfs muss das Mulchkit
( 24) eingesetzt sein und der
Grasfangkorb ( 19) entfernt
sein.
Seitenauswurfkanal anbringen
1. Heben Sie den seitlichen Prall-
schutz (15) an.
2. Hängen Sie den Seitenauswurf-
kanal (25) ein und legen den
seitlichen Prallschutz (15) ab.
Er hält den Seitenauswurfkanal
(25) in Position.
Starterseil montieren
1. Ziehen Sie den Sicherheitsbü-
gel (3) in Richtung Griffholm (1)
und halten Sie ihn.
2. Ziehen Sie langsam das Star-
terseil am Startergriff (22) in
Richtung Holm und hängen Sie
das Starterseil in die Führung
(21) ein.
3. Lassen Sie den Sicherheitsbügel
los.
Motoröl einfüllen und Ölstand
kontrollieren
Stellen Sie das Gerät auf ebenen
Boden.
1. Drehen Sie die Öltankkappe mit Mess-
stab ( 7) ab und füllen Sie Öl in den
Tank. Der Öltank fasst 600 ml Öl. Ver-
wenden Sie Markenöl (z.B. SAE 30).
2. Zum Kontrollieren des Ölstands wi-

14
DE
schen Sie den Messstab mit einem
sauberen Lappen ab und setzen ihn
wieder bis zum Anschlag in den Tank
ein.
3. Lesen Sie nach dem Herauszie-
hen den Ölstand am Messstab
ab. Der Ölstand muss sich in
dem markierten Feld zwischen
Minimum- und Maximummarke
benden.
4. Wischen Sie eventuell verschüt-
tetes Öl ab und schließen Sie
die Öltankkappe ( 7) wieder.
Prüfen Sie vor jedem Mähen den
Ölstand und füllen Sie bei Errei-
chen des unteren Markierungs-
punktes Öl nach.
Benzin einfüllen
Warnung! Benzin ist entammbar
und gesundheitsschädlich:
- Benzin in dafür vorgesehenen Be-
hältern aufbewahren;
- Tanken nur im Freien und niemals
bei laufendem Motor oder heißer
Maschine;
- Tankdeckel vorsichtig öffnen, damit
sich Überdruck abbauen kann;
- beim Tanken nicht rauchen;
- Hautkontakt und das Einatmen der
Dämpfe vermeiden;
- verschüttetes Benzin entfernen.
- Benzin von Funken, offenen Flam-
men und anderen Zündquellen fern-
halten.
- Verwenden Sie kein Benzin/Öl-
Gemisch.
- Verwenden Sie bleifreies Nor-
mal- oder Superbenzin.
- Verwenden Sie nur sauberes,
frisches Benzin.
- Lagern Sie Benzin nicht länger
als einen Monat, da sich seine
Qualität verschlechtert.
1. Schrauben Sie den Tankdeckel ( 8)
ab und füllen Sie Benzin bis zur Unter-
kante des Einfüllstutzens ein.
Füllen Sie den Tank nicht ganz voll,
damit das Benzin Platz zum Ausdeh-
nen hat.
2. Wischen Sie um den Tankdeckel Ben-
zinreste ab und schließen Sie den Tank-
deckel wieder.
Schnitthöhe einstellen
Das Gerät besitzt 10 Positionen zur Ein-
stellung der Schnitthöhe (von 25-80 mm):
1. Ziehen Sie den Hebel (18) nach
außen und verschieben Sie ihn in
die gewünschte Position.
2. Drücken Sie den Hebel wieder
nach innen.
Die richtige Schnitthöhe beträgt bei einem
Zierrasen etwa 30 - 45 mm, bei einem
Nutzrasen etwa 40 - 65 mm.
Für den ersten Schnitt in der Sai-
son sollte eine hohe Schnitthöhe
gewählt werden.
Bedienung
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Motor starten und stoppen
Warnung! Benzin ist entammbar.
Starten Sie den Motor mindestens
3 m vom Befüllungsort entfernt.

15
DE
Starten Sie das Gerät auf festem,
ebenem Boden, möglichst nicht
in hohem Gras. Vergewissern Sie
sich, dass das Schneidwerkzeug
weder Gegenstände noch den Bo-
den berührt.
Kontrollieren Sie regelmäßig Benzin
und Ölstand (siehe „Inbetriebnah-
me“) und füllen Sie rechtzeitig nach.
Motor starten:
1. Stellen Sie den Gashebel
(23) in Position .
2. Ziehen Sie den Sicherheitsbü-
gel (3) in Richtung Griffholm (1)
und halten Sie ihn.
3. Ziehen Sie am Startergriff (22),
der Motor startet.
Motor stoppen:
4. Lassen Sie den Sicherheitsbügel
(3) los. Der Motor schaltet ab und
das Messer wird abgebremst.
Überprüfen Sie regelmäßig die
Messerstoppvorrichtung. Lassen
Sie den Sicherheitsbügel (3) los. Der
Motor schaltet ab und das Messer
wird abgebremst. Das Messer muss
innerhalb von 7 Sekunden stoppen.
Mähen
1. Starten Sie den Motor (siehe ).
2. Radantrieb:
Ein: Ziehen Sie den Antriebs-
bügel (2) in Richtung Griff-
holm, das Gerät bewegt
sich nach vorn.
Aus: Lassen Sie den Antriebsbü-
gel (2) los. Das Gerät bleibt
stehen.
Stellen Sie für kurze Arbeitspau-
sen und zur Geräuschverminde-
rung den Gashebel (23) in Positi-
on .
Die Veränderung der Motordreh-
zahl über die beiden Positionen
+ hat keinen Einuss
auf die Geschwindigkeit der An-
triebsräder. Diese sind nicht regu-
lierbar.
Arbeitshinweise
• Mähen Sie möglichst trockenen Ra-
sen, um die Grasnarbe zu schonen.
• Stellen Sie die Schnitttiefe so ein,
dass das Gerät nicht überlastet wird.
• Führen Sie das Gerät im Schritttempo
in möglichst geraden Bahnen. Für ein
lückenloses Mähen sollten sich die
Bahnen immer um wenige Zentimeter
überlappen.
• Bewegen Sie sich nicht rückwärts.
• Arbeiten Sie an Hängen immer quer
zum Hang.
• Sollten die Messer mit einem Fremd-
körper in Berührung kommen, stellen
Sie den Motor sofort ab. Warten Sie
den Stillstand des Messers ab und
prüfen Sie das Gerät auf Beschädi-
gungen. Nehmen Sie die Arbeit nur
bei einem unbeschädigten Gerät wie-
der auf.
• Schalten Sie in Arbeitspausen und zum
Transport das Gerät aus und warten
Sie den Stillstand des Messers ab.
• Reinigen Sie das Gerät nach jedem
Einsatz wie im Kapitel „Reinigung und
Wartung“ beschrieben.
Reinigung und Wartung
Lassen Sie Instandsetzungsar-
beiten und Wartungsarbeiten, die
nicht in dieser Anleitung beschrie-
ben sind, von einer Fachwerkstatt
durchführen. Benutzen Sie nur
originale Grizzly-Ersatzteile. Es be-
steht Unfallgefahr!

16
DE
Führen Sie Wartungs- und Rei-
nigungsarbeiten grundsätzlich
bei ausgeschaltetem Motor und
gezogenem Zündkerzenstecker
durch. Es besteht Verletzungs-
gefahr!
Lassen Sie das Gerät vor allen
Wartungs- und Reinigungsar-
beiten abkühlen. Elemente des
Motors sind heiß. Es besteht Ver-
brennungsgefahr!
Tragen Sie beim Umgang mit dem
Messer Handschuhe.
Beachten Sie für Reinigungs- und
Wartungsarbeiten auch die mitge-
lieferte Bedienungsanleitung von
Briggs & Stratton.
Wir empfehlen, dass Sie sich für
Wartungsarbeiten am Motor an
einen Briggs & Stratton-Vertrags-
händler wenden.
Reinigung und allgemeine War-
tungsarbeiten
Kippen Sie das Gerät nicht auf die
Seite oder nach vorne. Betriebs-
üssigkeiten können auslaufen
und der Motor kann beschädigt
werden.
• Halten Sie das Gerät stets sauber. Ver-
wenden Sie zum Reinigen eine Bürste
oder ein Tuch, aber keine scharfen Rei-
nigungs- oder Lösungsmittel.
Verwenden Sie zum Reinigen des Mo-
tors kein Wasser, es könnte die Kraft-
stoffanlage verunreinigen.
• Entfernen Sie nach dem Mähen an-
haftende Panzenreste mit einem
Holz- oder Plastikstück. Reinigen Sie
insbesondere die Lüftungsöffnungen,
der Auswurföffnung und den Messerbe-
reich. Verwenden Sie keine harten oder
spitzen Gegenstände, sie könnten das
Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor
jedem Gebrauch auf offensichtliche Män-
gel wie lose, abgenutzte oder beschä-
digte Teile. Prüfen Sie den festen Sitz
aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und
Schutzeinrichtungen auf Beschädi-
gungen und korrekten Sitz. Tauschen
Sie diese gegebenenfalls aus.
Luftlter austauschen
Betreiben Sie das Gerät nie ohne
Luftlter. Staub und Schmutz gelan-
gen sonst in den Motor und führen
zu Schäden an der Maschine.

17
DE
1. Lösen Sie die Schraube an der
Luftlterabdeckung (14) und klap-
pen Sie die Abdeckung auf.
2. Nehmen Sie den Luftlter (13)
heraus.
3. Tauschen Sie den Luftlter gegen
einen neuen Filter aus (siehe „Er-
satzteile“).
4. Zur Montage setzen Sie den
neuen Luftlter (13) in die Luftl-
terabdeckung (14) ein (siehe Pfeil
auf dem Luftlter).
5. Klappen Sie die Luftlterabde-
ckung zu und verschrauben Sie
diese wieder.
Zündkerze wechseln/einstellen
Verschlissene Zündkerzen oder
ein zu großer Zündabstand führen
zu einer Leistungsreduzierung des
Motors.
1. Ziehen Sie den Zündkerzenstecker
(11) durch gleichzeitiges Ziehen
und Drehen von der Zündkerze ab.
2. Schrauben Sie die Zündkerze ge-
gen den Uhrzeigersinn mit einem
Zündkerzenschlüssel heraus.
3. Prüfen Sie den Zündabstand mit
Hilfe einer Fühlerlehre (im Fach-
handel erhältlich). Der Zündab-
stand muss 0,76 mm betragen.
4. Stellen Sie den Abstand gegebe-
nenfalls ein, indem Sie den Zünd-
bügel der Zündkerze vorsichtig
biegen.
5. Reinigen Sie die Zündkerze mit
einer Drahtbürste.
6. Setzen Sie die gereinigte und
eingestellte Zündkerze ein oder
tauschen Sie eine beschädigte
Zündkerze gegen eine neue aus
(empfohlenes Anzugsdrehmo-
ment 20 Nm) (siehe „Ersatzteile“).
Motoröl wechseln
Kippen Sie für den Motorölwechsel
das Gerät am Griffholm nach hinten.
Legen Sie das Gerät nicht auf die
Seite, damit keine Betriebsüssig-
keiten auslaufen können.
• Führen Sie den ersten Motoröl-
wechsel nach etwa 5 Betriebs-
stunden, danach alle 50 Betriebs-
stunden oder jährlich durch.
• Führen Sie den Motorölwechsel
bei warmem Motor durch.
• Entsorgen Sie das Altöl umwelt-
gerecht (siehe „Entsorgung/Um-
weltschutz“)
1. Öffnen Sie die Ölablass-Schraube
(Innenvierkant) an der Unterseite des
Gerätes.
2. Lassen Sie das Motoröl in einen geeig-
neten Behälter ab.
3. Wischen Sie verschüttetes Motoröl
ab und schrauben Sie die Ölablass-
Schraube wieder ein.
4. Stellen Sie das Gerät waagrecht und
füllen Sie Motoröl nach (siehe „Inbetrieb-
nahme“).
Bowdenzug einstellen
Wenn sich der Bowdenzug für den Antrieb
verstellt und zu viel Spiel hat, können Sie
ihn nachstellen.
1. Lockern Sie die kleine Feststell-
mutter (32a).
2. - Drehen Sie die Einstellmutter
(32b) gegen den Uhrzeiger-

18
DE
sinn:
Bowdenzug verkürzt sich.
- Drehen Sie die Einstellmutter
(32b) im Uhrzeigersinn:
Bowdenzug verlängert sich.
Messer schleifen / austauschen
• Lassen Sie ein stumpfes Messer immer
von einer Fachwerkstatt nachschleifen,
da diese eine Unwuchtprüfung vorneh-
men kann.
• Lassen Sie ein beschädigtes Messer
oder ein Messer mit Unwucht immer
von einer Fachwerkstatt auswechseln.
Eine unsachgemäße Montage kann zu
schweren Verletzungen führen.
Vergaser einstellen
Der Vergaser wurde werkseitig auf op-
timale Leistung voreingestellt. Sollten
Nacheinstellungen erforderlich sein,
lassen Sie die Einstellungen durch eine
Fachwerkstatt durchführen.
Lagerung
Allgemeine Lagerungshinweise
Lagern Sie das Gerät nicht mit
gefülltem Fangkorb. Bei heißem
Wetter beginnt das Gras unter
Wärmeentwicklung zu gären. Es
besteht Brandgefahr.
• Reinigen und warten Sie das Gerät vor
der Lagerung.
• Lassen Sie den Motor abkühlen, bevor
Sie das Gerät in geschlossenen Räu-
men abstellen.
• Verwenden Sie zur Aufbewahrung des
Kraftstoffs geeignete und zulässige Be-
hälter.
• Bewahren Sie das Gerät an einem tro-
ckenen und staubgeschützten Ort auf,
außerhalb der Reichweite von Kindern.
• Zur platzsparenden Lagerung können
Sie den oberen Griffholm nach unten
klappen (siehe kleines Bild) Lösen
Sie die Flügelmuttern und klappen Sie
den Griffholm zusammen, damit das
Gerät weniger Platz beansprucht. Die
Bowdenzüge dürfen dabei nicht einge-
klemmt werden.
• Umhüllen Sie das Gerät nicht mit Ny-
lonsäcken, da sich Feuchtigkeit und
Schimmel bilden könnte.
Lagerung während längerer
Betriebspausen
Ein Nichtbeachten der Lagerungs-
hinweise kann durch Kraftstoffreste
im Vergaser zu Startproblemen
oder permanenten Schäden führen.
• Entleeren Sie den Benzintank an
einem gut belüfteten Ort.
• Entleeren Sie den Vergaser:
Starten Sie dazu den Motor und lassen
ihn laufen, bis der Motor stoppt. Las-
sen Sie den Motor abkühlen.
• Führen Sie einen Ölwechsel durch (si-
ehe „Motoröl wechseln“).
• Konservieren Sie den Motor:
- Drehen Sie die Zündkerze heraus
(siehe Kapitel „Reinigung und War-
tung - Zündkerze wechseln / einstel-
len“);
- füllen Sie einen Esslöffel Motoröl
durch die Zündkerzenöffnung in den
Motorraum;
- ziehen Sie das Anwerfseil bei gezo-
genem Sicherheitsbügel mehrmals
langsam zum Verteilen des Öls im

19
DE
Innern des Motors;
- schrauben Sie die Zündkerze wieder
fest.
• Entsorgen Sie Altöl und Benzinreste
umweltgerecht (siehe „Entsorgung/
Umweltschutz“).
Der Benzintank muss nicht entleert
werden, wenn Sie dem Benzin
einen Kraftstoffzusatz zusetzen (si-
ehe „Ersatzteile“ und Bedienungs-
anleitung Briggs & Stratton).
Entsorgung/Umwelt-
schutz
• Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wieder-
verwertung zu.
- Entleeren Sie den Benzin- und Öl-
tank sorgfältig und geben Sie Ihr
Gerät an einer Verwertungsstelle
ab. Die verwendeten Kunststoff- und
Metallteile können sortenrein ge-
trennt werden und so einer Wieder-
verwertung zugeführt werden.
- Geben Sie Altöl und Benzinreste
an einer Entsorgungsstelle ab und
schütten diese nicht in die Kanalisati-
on oder in den Abuss.
- Fragen Sie hierzu Ihren Grizzly-
Händler.
• Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kostenlos
durch.
• Werfen Sie geschnittenes Gras nicht in
die Mülltonne, sondern führen Sie es
der Kompostierung zu oder verteilen
Sie es als Mulchschicht unter Sträu-
chern und Bäumen.
Ersatzteile/Zubehör
Ersatzteile und Zubehör
erhalten Sie unter
www.grizzly-shop.de oder
www.grizzly-service.eu
Sollten Sie kein Internet haben, so
wenden Sie sich bitte telefonisch an das
Service-Center (siehe „Grizzly Service-
Center“). Halten Sie die unten genannten
Bestellnummern bereit.
Ersatzmesser ............................ 91103420
Mulchkit ..................................... 91103425
Original Luftlter ........................ 91100046
Original Zündkerze ....................30220210
B&S Kraftstoffzusatz, 125 ml ...... 30230028
B&S Motoröl, 600 ml..................30230029
Wartungsset (Luftlter, 30 ml
Kraftstoffzusatz, 600 ml Motoröl,
Zündkerze) ................................. 30270000
Ersatzteile und Zubehör für den
Motor (z.B. Luftlter und Zündkerzen)
können Sie auch direkt über Briggs
& Stratton bestellen. Sollten weitere
Ersatzteile erforderlich sein, entnehmen
Sie die Teilenummer bitte der
Explosionszeichnung.

20
DE
Technische Daten
Benzinrasenmäher
............... BRM 51-190 BSA Limited Edition
Leistung ...........................................................
2,3 kW Motor ........... 4-Takt Briggs & Stratton
650 Series
Motorhubraum...................................190 cm3
Messerdrehzahl n0........................ 2700 min-1
Anzugsdrehmoment Messer .............. 45 Nm
Radantrieb ..................................... ca. 3 km/h
Volumen Benzintank ................................1,0 l
Oktanzahl...............................................95-98
Volumen Öltank................................... 600 ml
Motoröl......................................... HD SAE 30
Zündkerze....................... Champion RJ19LM
Schnittbreite.......................................510 mm
Schnitthöhe.................... 10-stug, 25-75 mm
Volumen Grasfangkorb.............................60 l
Gewicht............................................... 35,3 kg
Schalldruckpegel
(LpA).........................82,4 dB(A); K=3,0 dB(A)
Schallleistungspegel (LWA)
gemessen ...............94,4 dB(A); K=3,0 dB(A)
garantiert...........................................98 dB(A)
Vibration (an)
am Handgriff ..............3,958 m/s2; K=1,5 m/s2
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
fahren gemessen worden und kann zum
Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden. Der angege-
bene Schwingungsemissionswert kann auch
zu einer einleitenden Einschätzung der Aus-
setzung verwendet werden.
Warnung: Der Schwingungsemis-
sionswert kann sich während der
tatsächlichen Benutzung des Elek-
trowerkzeugs von dem Angabewert
unterscheiden, abhängig von der Art
und Weise, in der das Elektrowerk-
zeug verwendet wird.
Es besteht die Notwendigkeit, Sicherheits-
maßnahmen zum Schutz des Bedieners
festzulegen, die auf einer Abschätzung der
Aussetzung während der tatsächlichen
Benutzungsbedingungen beruhen (hierbei
sind alle Anteile des Betriebszyklus zu
berücksichtigen, beispielsweise Zeiten,
in denen das Gerät abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist,
aber ohne Belastung läuft).
Lärm- und Vibrationswerte wurden ent-
sprechend den in der Konformitätser-
klärung genannten Normen und Bestim-
mungen ermittelt. Technische und optische
Veränderungen können im Zuge der Wei-
terentwicklung ohne Ankündigung vorge-
nommen werden. Alle Maße, Hinweise und
Angaben dieser Bedienungsanleitung sind
deshalb ohne Gewähr. Rechtsansprüche,
die aufgrund der Bedienungsanleitung ge-
stellt werden, können daher nicht geltend
gemacht werden.
