Grizzly ERM 1743-20 Operating and installation instructions

ERM 1743-20
Elektrorasenmäher
Electric Lawnmower
Elektrische grasmaaier
Tondeuse électrique
Tosaerba elettrico
Kosiarka elektryczna
Elektrická travní sekačka
Elektrinė vejapjovė
FR
DE
GB
NL
PL
IT
CZ
LT
Originalbetriebsanleitung
Translation of the original instructions for use
Vertaling van de originele gebruiksaanwijzing
Traduction de la notice d’utilisation originale
Traduzione delle istruzioni per l’uso in originale
Tłumaczenie oryginalnej instrukcji obsługi
Překlad originálního návodu k obsluze
Vertimas iš originalių eksploatavimo instrukcijoje

A
B
1
7 8 9
10
12
11
13
14
15
2b
3
4
5
2a
613
12
14
7
3
7
2a 2a
11

3
D
E
C
1
3
10
2b
16 16
9
4
4
17
2b

4
F
I
H
G
85
18
12
11
1
19
20
15

5
Originalbetriebsanleitung ...........................................6
Translation of the original instructions for use ......21
Vertaling van de originele gebruiksaanwijzing.......35
Traduction de la notice d’utilisation originale ........50
Traduzione delle istruzioni per l’uso in originale ...66
Tłumaczenie oryginalnej instrukcji obsługi ............81
Překlad originálního návodu k obsluze...................96
Vertimas iš originalių eksploatavimo instrukcijoje ... 110
DE
GB
NL
FR
IT
PL
CZ
LT

6
DE AT CH
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Dieses
Gerät wurde während der Produktion auf
Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt. Es ist nicht
auszuschließen, dass sich in Einzelfällen
am oder im Gerät Restmengen von Schmier-
stoffen benden. Dies ist kein Mangel oder
Defekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich
vor der Benutzung des Gerätes mit
allen Bedien- und Sicherheitshin-
weisen vertraut. Benutzen Sie das
Gerät nur wie beschrieben und für
die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanlei-
tung gut auf und händigen Sie alle
Unterlagen bei Weitergabe des
Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist nur für das Mähen von
Rasen- und Grasächen im häuslichen Be-
reich bestimmt.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Kinder sowie Per-
sonen, die mit dieser Betriebsanleitung
nicht vertraut sind, dürfen das Gerät nicht
benutzen.
Inhalt
Einleitung.....................................6
Bestimmungsgemäße
Verwendung................................6
Allgemeine Beschreibung .............7
Lieferumfang....................................7
Funktionsbeschreibung......................7
Übersicht ........................................7
Technische Daten..........................7
Sicherheitshinweise......................8
Bildzeichen auf dem Gerät................8
Bildzeichen in der Anleitung..............9
Allgemeine Sicherheitshinweise .........9
Restrisiken.....................................14
Montage ....................................15
Bügelgriff montieren .......................15
Bedienung .................................15
Grasfangsack
einhängen/abnehmen....................15
Füllstandsanzeige...........................15
Grasfangsack entleeren ..................16
Schnitthöhe einstellen .....................16
Ein- und Ausschalten.......................16
Arbeiten mit dem Gerät ..................16
Reinigung/Wartung/Lagerung ...17
Allgemeine Reinigungs- und
Wartungsarbeiten ..........................17
Messer austauschen .......................17
Lagerung ......................................18
Entsorgung/Umweltschutz..........18
Ersatzteile / Zubehör .................18
Garantie ....................................19
Reparatur-Service ......................19
Fehlersuche................................20
Original EG-
Konformitätserklärung.............130
Explosionszeichnung................132
Grizzly Service-Center ..............133

7
AT CHDE
Die Benutzung des Gerätes bei Regen oder
feuchter Umgebung ist verboten.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Allgemeine
Beschreibung
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der
Packung und prüfen Sie, ob die nachfol-
genden Teile vollständig sind:
- Elektro-Rasenmäher und Bügelgriff mit
Anschlussleitung
- Unterer Holm
- Grasfangsack
- 4 Flügelmuttern zur
Holm-/Bügelgriffbefestigung
- 2 Halter
zur Anschlussleitungsbefestigung
- Betriebsanleitung
Funktionsbeschreibung
Der Elektro-Rasenmäher besitzt ein parallel
zur Schnittebene sich drehendes Schneid-
werkzeug. Er ist mit einem leistungsstarken
Elektromotor, einem robusten Kunststoffge-
häuse, einem Entriegelungsknopf, einem
Prallschutz und einem Grasfangsack aus-
gestattet. Zusätzlich ist das Gerät 6-fach
höhenverstellbar und hat leichtgängige
Räder.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

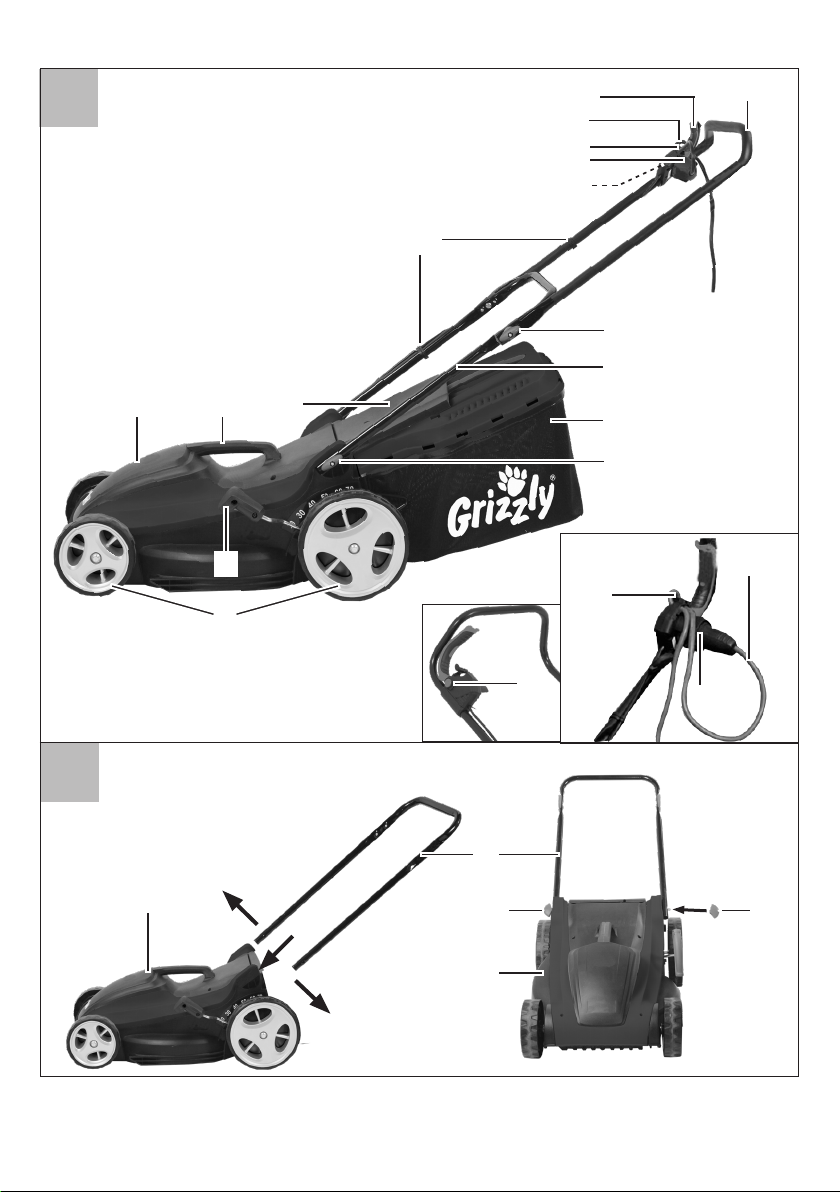

Übersicht
