Grizzly EHS 750-69 D Operating and installation instructions

EHS 750-69 D
Elektro-Heckenschere

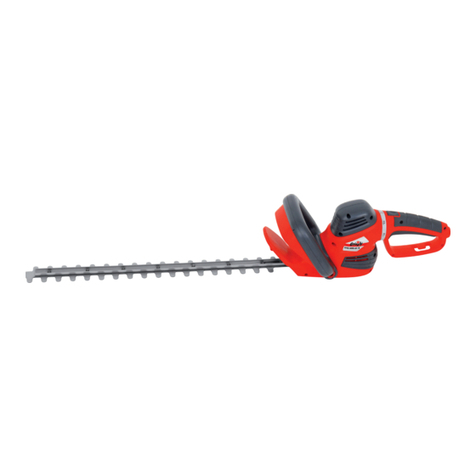

Electric hedge trimmer
Elektryczna przycinarka do żywopłotów
DE
UK
PL
Originalbetriebsanleitung
Translation of the original instructions for use
Tłumaczenie oryginalnej instrukcji obsługi

2
11
123 4
4
56
6
7
7 8
8 9 10

3
DE Originalbetriebsanleitung ...............................................4
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung
aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an
jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur
Verfügung stehen.
UK Translation of the original instructions for use ..........15
Before initial start-up, please read through these operating instructions careful-
ly prior to using the machine. Keep the instructions safe and pass them on to
any subsequent user so that the information is always available.
PL Tłumaczenie oryginalnej instrukcji obsługi ................25
Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję
obsługi. Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przeka-
zuj ją każdemu kolejnemu właścicielowi urządzenia, aby zawarte w niej infor-
macje były zawsze dostępne dla osób używających urządzenia.

DE
4
Inhalt
Sicherheitshinweise............................. 4
Bildzeichen auf dem Gerät................. 4
Symbole in der Anleitung ................... 5
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge .............................. 5
Sicherheitshinweise für
Heckenscheren.................................. 7
Verwendungszweck.............................. 8
Allgemeine Beschreibung ................... 8
Lieferumfang...................................... 8
Übersicht............................................ 8
Funktionsbeschreibung...................... 8
Bedienung............................................. 9
Ein- und Ausschalten ......................... 9
Arbeiten mit der Heckenschere.......... 9
Schnitttechniken............................... 10
Wartung und Reinigung......................11
Lagerung ..............................................11
Entsorgung/ Umweltschutz ................11
Garantie............................................... 12
Technische Daten............................... 12
Ersatzteile/Zubehör ............................ 13
Fehlersuche ........................................ 14
Original EG-Konformitätserklärung ... 36
Explosionszeichnungen ..................... 37
Grizzly Service-Center ....................... 39
Sicherheitshinweise
Dieser Abschnitt behandelt die grundle-
genden Sicherheitsvorschriften bei der
Arbeit mit der Elektroheckenschere.
Bildzeichen auf dem Gerät
Achtung!
Bedienungsanleitung lesen!
Tragen Sie Augen- und Gehör-
schutz.
Benutzen Sie die Heckenschere
nicht bei Regen oder an nassen
Hecken.
Ziehen Sie sofort den Netzstecker,
wenn das Kabel beschädigt, verwi-
ckelt oder durchtrennt wurde und
wenn das Gerät auch nur für kurze
Dauer unbeaufsichtigt liegengelas-
sen wird.
dB
LWA Angabe des Schallleistungspegels
Lwa in dB.
Schnittlänge
Zahnabstand
Schutzklasse II
Elektrogeräte gehören nicht in den
Hausmüll.

DE
5
Symbole in der Anleitung
Gefahrenzeichen mit Angaben
zur Verhütung von Personen-
oder Sachschäden.
Gebotszeichen (anstelle des Aus-
rufungszeichens ist das Gebot er-
läutert) mit Angaben zur Verhütung
von Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem
Gerät.
Allgemeine Sicherheitshinwei-
se für Elektrowerkzeuge
WARNUNG! Lesen Sie alle Si-
cherheitshinweise und Anwei-
sungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise
und Anweisungen können elekt-
rischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwen-
dete Begriff „Elektrowerkzeug“ bezieht sich
auf netzbetriebene Elektrowerkzeuge (mit
Netzkabel) und auf akkubetriebene Elek-
trowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit:
• Halten Sie Ihren Arbeitsbereich sau-
ber und gut beleuchtet. Unordnung
oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerk-
zeug nicht in explosionsgefährdeter
Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube
benden. Elektrowerkzeuge erzeugen
Funken, die den Staub oder die Dämp-
fe entzünden können.
• Halten Sie Kinder und andere Per-
sonen während der Benutzung des
Elektrowerkzeuges fern. Bei Ablen-
kung können Sie die Kontrolle über
das Gerät verlieren.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie Unfälle
und Verletzungen durch elektri-
schen Schlag:
• Der Anschlussstecker des Elektro-
werkzeuges muss in die Steckdose
passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden
Sie keine Adapterstecker gemein-
sam mit schutzgeerdeten Elektro-
werkzeugen. Unveränderte Stecker
und passende Steckdosen verringern
das Risiko eines elektrischen Schla-
ges.
• Vermeiden Sie Körperkontakt mit
geerdeten Oberächen wie von
Rohren, Heizungen, Herden und
Kühlschränken. Es besteht ein erhöh-
tes Risiko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von
Regen oder Nässe fern. Das Eindrin-
gen von Wasser in ein Elektrowerk-
zeug erhöht das Risiko eines elektri-
schen Schlages.
• Zweckentfremden Sie das Kabel
nicht, um das Elektrowerkzeug zu
tragen, aufzuhängen oder um den
Stecker aus der Steckdose zu zie-
hen. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich
bewegenden Geräteteilen. Beschä-
digte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schla-
ges.

DE
6
• Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind.
Die Anwendung eines für den Außenbe-
reich geeigneten Verlängerungskabels
verringert das Risiko eines elektrischen
Schlages.
• Wenn der Betrieb des Elektrowerk-
zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Ein-
satz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen
Schlages.
• Wenn die Anschlussleitung des Elek-
trowerkzeuges beschädigt ist, muss
sie durch eine speziell vorgerichtete
Anschlussleitung ersetzt werden, die
über die Kundendienstorganisation er-
hältlich ist.
Sicherheit von Personen:
Vorsicht: So vermeiden Sie Unfälle
und Verletzungen:
• Seien Sie aufmerksam, achten Sie
darauf, was Sie tun, und gehen Sie
mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde
sind oder unter Einuss von Drogen,
Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeuges kann
zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzaus-
rüstung und immer eine Schutz-
brille. Das Tragen persönlicher
Schutzausrüstung, wie rutschfeste
Sicherheitsschuhe, Schutzhelm oder
Gehörschutz verringert das Risiko von
Verletzungen.
• Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie es an
die Stromversorgung anschließen,
es aufnehmen oder tragen. Wenn
Sie beim Tragen des Elektrowerkzeu-
ges den Finger am Schalter haben
oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann
dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein
Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil bendet,
kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Kör-
perhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie je-
derzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kon-
trollieren.
• Tragen Sie geeignete Kleidung.
Tragen Sie keine weite Kleidung
oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von
sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen
erfasst werden.
Verwendung und Behandlung
des Elektrowerkzeuges:
• Überlasten Sie das Gerät nicht. Ver-
wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten
Sie besser und sicherer im angegebe-
nen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist. Ein Elek-
trowerkzeug, das sich nicht mehr ein-
oder ausschalten lässt, ist gefährlich

DE
7
Service:
• Lassen Sie Ihr Elektrowerkzeug nur
von qualiziertem Fachpersonal und
nur mit Original-Ersatzteilen repa-
rieren. Damit wird sichergestellt, dass
die Sicherheit des Elektrowerkzeuges
erhalten bleibt.
Sicherheitshinweise für
Heckenscheren
• Halten Sie alle Körperteile vom
Schneidmesser fern. Versuchen
Sie nicht, bei laufendem Messer
Schnittgut zu entfernen oder zu
schneidendes Material festzuhal-
ten. Entfernen Sie eingeklemmtes
Schnittgut nur bei ausgeschaltetem
Gerät. Ein Moment der Unachtsam-
keit bei Benutzung der Heckenschere
kann zu schweren Verletzungen füh-
ren.
• Tragen Sie die Heckenschere am Griff
bei stillstehendem Messer. Bei Trans-
port oder Aufbewahrung der Hecken-
schere stets die Schutzabdeckung
aufziehen. Sorgfältiger Umgang mit
dem Gerät verringert die Verletzungsge-
fahr durch das Messer.
• Halten Sie das Elektrowerkzeug nur
an den isolierten Griffächen, da
das Schneidmesser in Berührung
mit verborgenen Stromleitungen
oder dem eigenen Netzkabel
kommen kann. Der Kontakt des
Schneidmessers mit einer spannungs-
führenden Leitung kann metallene
Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag füh-
ren.
• Halten Sie das Kabel vom Schneid-
bereich fern. Während des Arbeits-
vorgangs kann das Kabel im Gebüsch
verdeckt sein und versehentlich
und muss repariert werden.
• Ziehen Sie den Stecker aus der
Steckdose bevor Sie Geräteeinstel-
lungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert
den unbeabsichtigten Start des Elek-
trowerkzeuges.
• Bewahren Sie die unbenutzten Elek-
trowerkzeuge außerhalb der Reich-
weite von Kindern auf. Lassen Sie
Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind
oder diese Anweisungen nicht ge-
lesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
• Pegen Sie Elektrowerkzeuge mit
Sorgfalt. Kontrollieren Sie, ob be-
wegliche Teile einwandfrei funktio-
nieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerk-
zeuges beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Ein-
satz des Gerätes reparieren. Viele
Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
• Halten Sie Schneidwerkzeuge
scharf und sauber. Sorgfältig gepeg-
te Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weni-
ger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisun-
gen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die aus-
zuführende Tätigkeit. Der Gebrauch
von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
• Inspizieren Sie die zu schneidende
Fläche sorgfältig und beseitigen Sie alle
Drähte oder sonstigen Fremdkörper.

DE
8
durchtrennt werden.
• Durchsuchen Sie vor der Arbeit die
Hecke nach verborgenen Objekten,
z.B. Draht etc.
• Halten Sie die Heckenschere rich-
tig, z. B. mit beiden Händen an den
Handgriffen, wenn zwei Handgriffe
vorhanden sind. Der Verlust der
Kontrolle über das Gerät kann zu Ver-
letzungen führen.
• Tragen Sie beim Arbeiten mit dem
Gerät geeignete Kleidung und Ar-
beitshandschuhe. Fassen Sie das
Gerät nie am Schneidmesser an
oder heben es am Schneidmesser
auf. Der Kontakt mit dem Schneidmes-
ser kann zu Verletzungen führen.
Verwendungszweck
Das Gerät ist für den Einsatz im Heim-
werkerbereich bestimmt. Es wurde nicht
für den gewerblichen Dauereinsatz kon-
zipiert.
Das Gerät ist nur für das Schneiden
und Trimmen von Hecken, Büschen und
Ziersträuchern im häuslichen Bereich be-
stimmt. Jede andere Verwendung, die in
dieser Anleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Jugendliche über 16
Jahre dürfen das Gerät nur unter Aufsicht
benutzen. Die Benutzung des Gerätes
bei Regen oder feuchter Umgebung ist
verboten.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Die Messer sind regelmäßig auf
Abnutzung zu kontrollieren und
nachschleifen zu lassen. Stumpfe
Messer überlasten die Maschine.
Daraus resultierende Schäden un-
terliegen nicht der Garantie.
Allgemeine Beschreibung
Die Abbildungen für die Bedienung
des Gerätes nden Sie auf der
Seite 2.
Lieferumfang
- Elektroheckenschere
- Handschutz mit Montagezubehör
- Betriebsanleitung
Übersicht
1 Anstoßschutz
2 Sicherheitsmesserbalken
3 Handschutz
4 Bügelgriff mit Sicherheitsschal-
ter
5 Lüftungsschlitze
6 Sperrknopf Handgriffverstellung
7 Ein-/Ausschalter
8 Zugentlastung
9 5-fach verstellbarer Handgriff
10 Netzkabel
11 Messerschutz
Funktionsbeschreibung
Die Elektroheckenschere besitzt als
Antrieb einen Elektromotor. Das Gerät ist
zur Sicherheit schutzisoliert und benötigt
keine Erdung.
Als Schneideinrichtung besitzt das Gerät
einen doppelseitigen Sicherheitsmesser-
balken. Beim Schneidvorgang bewegen
sich die Schneidzähne linear hin und
her. Der Anstoßschutz an der Spitze des

DE
9
Messerbalkens verhindert unangenehme
Rückschläge beim Auftreffen auf Wände,
Zäune usw. Zum Schutz des Anwenders
kann das Gerät nur mit gedrücktem Si-
cherheitsschalter betätigt werden. Zusätz-
lich schützt der Handschutz vor Ästen und
Zweigen.
Die Funktion der Bedienteile entnehmen
Sie bitte den nachfolgenden Beschrei-
bungen.
Bedienung
Verwenden Sie das Gerät nicht
ohne Handschutz. Tragen Sie
beim Arbeiten mit dem Gerät
geeignete Kleidung und Arbeits-
handschuhe.
Vergewissern Sie sich vor je-
der Benutzung, dass das Gerät
funktionstüchtig ist. Der Ein-/
Ausschalter und der Sicher-
heitsschalter dürfen nicht arre-
tiert werden. Sie müssen nach
Loslassen des Schalters den
Motor ausschalten. Sollte ein
Schalter beschädigt sein, darf
mit dem Gerät nicht mehr gear-
beitet werden.
Achten Sie darauf, dass die
Netzspannung mit dem Typen-
schild am Gerät übereinstimmt.
Beachten Sie den Lärmschutz und
örtliche Vorschriften.
Nach dem Ausschalten des Ge-
rätes bewegen sich die Messer
noch einige Zeit weiter. Lassen
Sie die Messer vollständig zur
Ruhe kommen. Berühren Sie die
sich bewegenden Messer nicht
und bremsen Sie diese nicht ab.
Verletzungsgefahr!
Ein- und Ausschalten
Achten Sie auf einen sicheren
Stand und halten Sie das Gerät
mit beiden Händen und mit Ab-
stand vom eigenen Körper gut fest.
Achten Sie vor dem Einschalten
darauf, dass das Gerät keine Ge-
genstände berührt.
1. Zur Zugentlastung formen Sie
aus dem Ende des Verlänge-
rungskabels eine Schlaufe, füh-
ren diese durch die Öffnung am
Handgriff und hängen sie in die
Zugentlastung am Griff ein (8).
2. Schließen Sie das Gerät an die
Netzspannung an.
3. Zum Einschalten halten Sie
den Sicherheitsschalter am
Bügelgriff (4) gedrückt und drü-
cken gleichzeitig den Ein-/Aus-
schalter (7) am Handgriff. Die
Heckenschere läuft mit höchster
Geschwindigkeit.
4. Zum Ausschalten lassen Sie
den Ein-/Ausschalter los. Durch
die Bremswirkung kann es zu
Funkenbildung im Bereich der
oberen Lüftungsschlitze kom-
men, dies ist normal und für das
Gerät unschädlich.
Arbeiten mit der Heckenschere
Achten Sie beim Schneiden da-
rauf, keine Gegenstände wie z.B.
Drahtzäune oder Panzenstützen
zu berühren. Dies kann zu Schä-
den am Messerbalken führen.
• Schalten Sie bei Blockierung der
Messer durch feste Gegenstände
das Gerät sofort aus, ziehen Sie den
Netzstecker und entfernen dann den

DE
10
Gegenstand.
• Arbeiten Sie stets von der Steckdose
weggehend. Legen Sie deshalb vor
Arbeitsbeginn die Schneidrichtung
fest. Achten Sie darauf, dass das Ka-
bel vom Arbeitsbereich fern bleibt. Le-
gen Sie das Kabel nie über die Hecke,
wo es leicht von den Messern erfasst
werden kann.
• Vermeiden Sie die Überbeanspru-
chung des Gerätes während der Ar-
beit.
Ziehen Sie sofort den Netzstecker,
wenn das Kabel beschädigt, ver-
wickelt oder durchtrennt ist.
Handgriff verstellen:
Ihre Heckenschere ist mit einem verstell-
baren Handgriff ausgestattet. Dieser lässt
sich neben der Grundeinstellung in vier
unterschiedlichen Positionen einrasten.
Wählen Sie einfach die Position, die wäh-
rend der Arbeit für Sie am bequemsten
ist. Bei senkrechten Schnitten können Sie
z.B. den Griff um 90° nach rechts oder
links drehen. Die 45°-Einstellung eignet
sich z.B. für Form- oder Rundschnitte.
Drücken Sie nicht gleichzeitig den
Sperrknopf zur Handgriffverstel-
lung (6) und den Ein-/Ausschalter
(7), da sich der Handgriff dann
nicht verstellen lässt!
Durch Betätigen des Sperrknopfes (6)
lässt sich der Griff nach rechts oder links
drehen und rastet hörbar in den Positi-
onen 45° und 90° selbstständig ein. Die
Verstellung kann nur bei ausgeschaltetem
Gerät erfolgen.
Schnitttechniken
• Schneiden Sie dicke Äste zuvor mit
einer Astschere heraus.
• Der doppelseitige Messerbalken
ermöglicht den Schnitt in beiden
Richtungen oder durch Pendelbewe-
gungen von einer Seite zur anderen.
• Bewegen Sie beim senkrechten
Schnitt die Heckenschere gleichmäßig
vorwärts oder bogenförmig auf und
ab.
• Bewegen Sie beim waagrechten
Schnitt die Heckenschere sichelförmig
zum Rand der Hecke, damit abge-
schnittene Zweige zu Boden fallen.
• Um lange gerade Linien zu erhalten,
empehlt es sich Schnüre zu span-
nen.
Schnitthecken schneiden:
Es empehlt sich, Hecken in trapezähn-
licher Form zu schneiden, um ein Ver-
kahlen der unteren Äste zu verhindern.
Dies entspricht dem natürlichen Pan-
zenwachstum und lässt Hecken optimal
gedeihen. Beim Schnitt werden nur die
neuen Jahrestriebe reduziert, so bildet
sich eine dichte Verzweigung und ein
guter Sichtschutz aus.
1. Schneiden Sie zuerst die Sei-
ten einer Hecke. Bewegen Sie
dazu die Heckenschere mit der
Wachstumsrichtung von unten
nach oben. Wenn Sie von oben
nach unten schneiden, bewe-
gen sich dünnere Äste nach
außen, wodurch dünne Stellen
oder Löcher entstehen können.
2. Schneiden Sie dann die Ober-
kante je nach Geschmack gera-
de, dachförmig oder rund.
3. Trimmen Sie schon junge Pan-
zen auf die gewünschte Form
