Growatt MID 1 7 KTL3-X1 User manual

Asennus-
ja
käyttöohje

Sisällys
1 Tätä käyttöohjetta koskevia
huomautuksia
2 Turvallisuus
3 Tuotteen yleiskuvaus
4 Pakkauksen tarkistaminen
5 Asennus
6 Invertterin johdotus
1.1 Voimassaolo
1.2 Soveltuva henkilöstö
1.3 Käyttöohjeessa käytetyt symbolit
2.1 Tuotteen kuvaus ja ominaisuudet
2.2 Tarvittava pätevyys
2.3 Turvallisuusohjeet

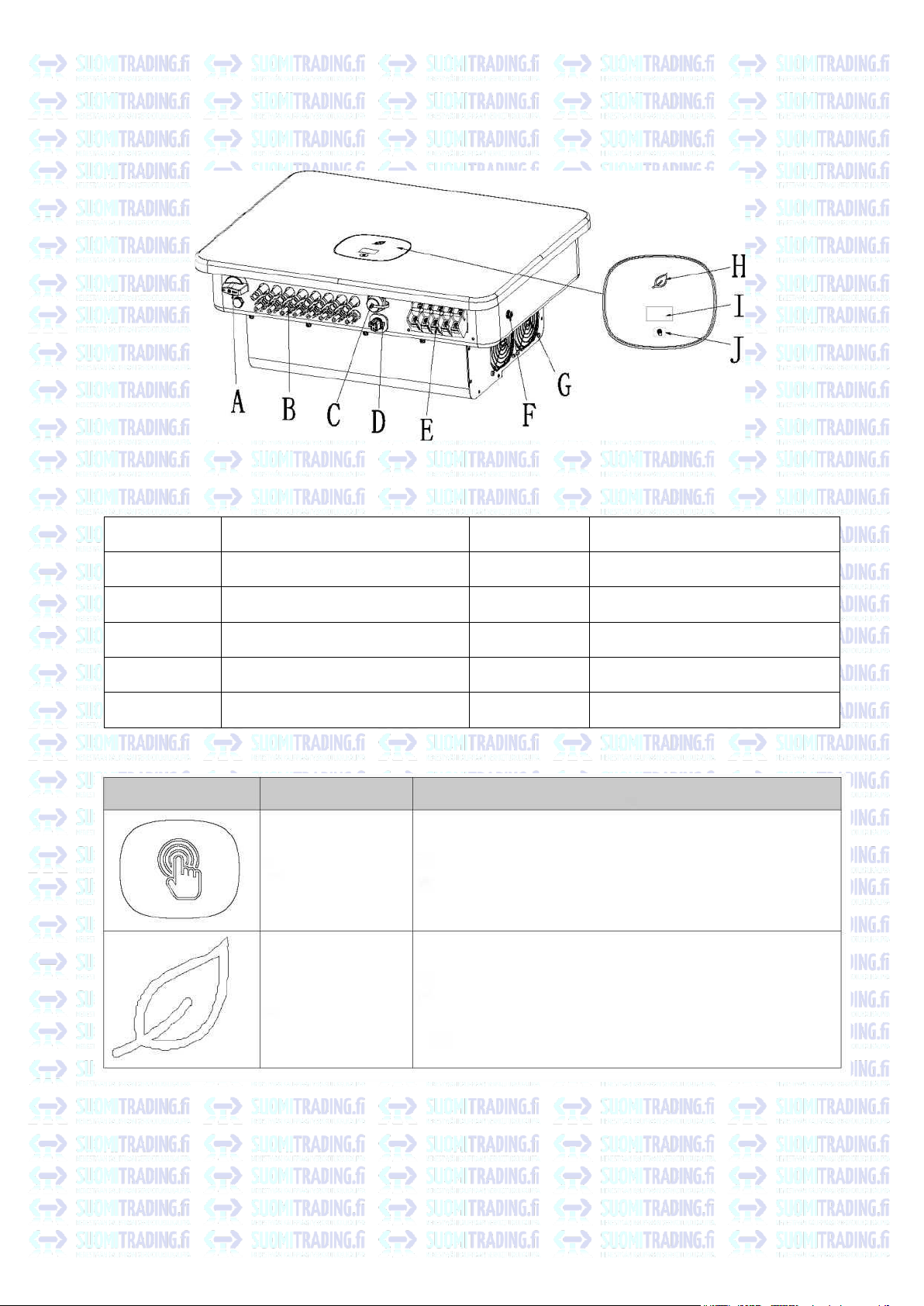

3.1 Laitekuva

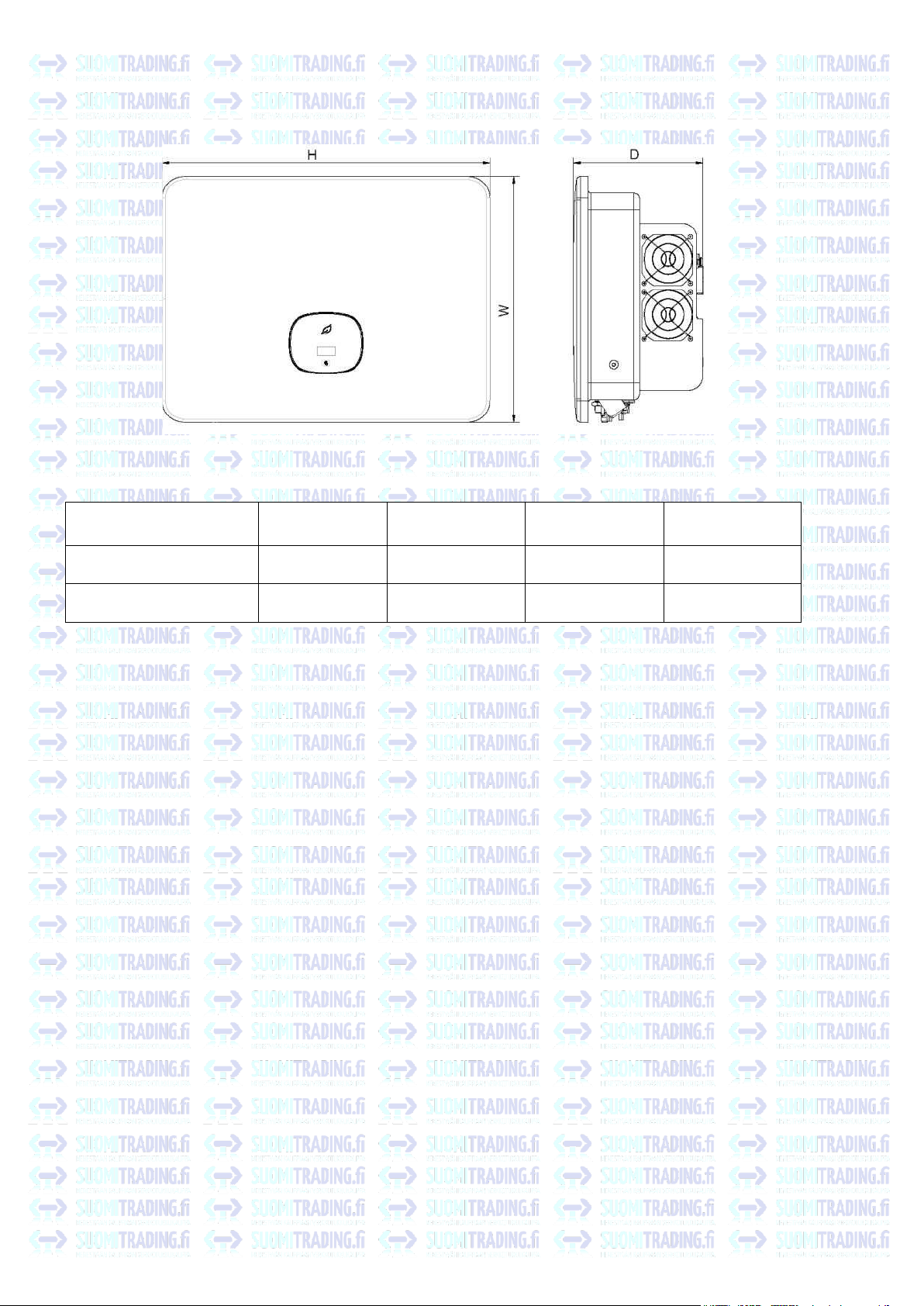

3.2 Mitat
3.3 Säilytysympäristö
5.1 Asennuksen perusvaatimukset
5.2 Seinäkiinnikkeen asennus
5.3 Invertterin asennus
6.1 Turvallisuus
6.2 Vaihtovirtapuolen johdotus
6.3 Tasavirtapuolen johdotus
6.4 Signaalikaapelin kytkeminen
6.5 Invertterin maadoitus
6.6 Aktiivitehon säätö älykkäällä mit-
tauksella, CT- tai aalto-ohjaussignaalin
vastaanotto
6.7 Invertterin vastetilat (DRMS)
6.8 AFCI (valinnainen)

7 Vianetsintä
8 Toimintatila
9 OLED-näyttö ja koske-
tuspainikkeet
10 Viestintä ja seu-
ranta
11 Huolto ja puhdistus
12 Invertterin kytkeminen
päälle ja pois päältä
8.1 Normaali tila
8.2 Vikatila
8.3 Sammutustila
9.1 Käynnistysnäyttö
9.2 OLED-näytön herättäminen
9.3 Toimintojen asettaminen
10.1 RS485
10.2 USB-A
11.1 Lämmönpoiston tarkistaminen
11.2 Invertterin puhdistus
11.3 Tasavirtakytkennän tarkistaminen
12.1 Invertterin kytkeminen päälle
12.2 Invertterin sammuttaminen

13 Vianmääritys
14 Valmistajan takuu
15 Käytöstäpoisto
16 EY-vaatimustenmukaisuusvakuutus
17 Tuotetiedot
18 EY-vaatimustenmukaisuusvakuutus
13.1 Virheilmoitus
13.2 Järjestelmävirhe
15.1 Purkaminen
15.2 Pakkaaminen
15.3 Säilytys
15.4 Hävittäminen
17.1 Tuotetiedot
17.2 Kiristysmomentti
17.3 Liite

Tätä käyttöohjetta koskevia huomautuksia
1.1 Voimassaolo
Tämä käsikirja tarjoaa yksityiskohtaisia tuotetietoja ja asennusohjeita TL3 -XH-sar-
jan aurinkosähköinvertterin käyttäjille. Lue käyttöohje huolellisesti ennen tuotteen
käyttöä. Valmistaja pidättää oikeuden tehdä muutoksia käyttöohjeeseen ilman eril-
listä ilmoitusta.
MID 1 7 KTL3-X1
MID 20KTL3-X1
MID 22 KTL3-X1
MID 25KTL3-X1
MID 30KTL3-X
MID 33KTL3-X
MID 36KTL3-X
MID 40KTL3-X
1.2 Soveltuva henkilöstö
Aurinkosähköinvertteri on asennettava ammattitaitoisen sähköasentajan toimesta,
jolla on asennukseen tarvittavat valtuudet. Tämän käyttöohjeen avulla asentaja voi
asentaa MID TL3-X -sarjan invertterin oikein ja nopeasti sekä suorittaa vianmääri-
tyksen ja viestintäjärjestelmän asennuksen.
Jos asennuksen aikana ilmenee ongelmia, asentaja voi olla yhteydessä valmist ajaan
tai jälleenmyyjään.
1.3 Käyttöohjeessa käytetyt symbolit
1.3.1 Käyttöohjeessa käytetyt symbolit
Varoitukset osoittavat laitteisiin tai henkilöihin kohdistuvista vaaroista. Niiden on
tarkoitus kiinnittää huomiosi tiettyyn menettelyyn tai toimintatapaan. Jos menet-
telyä tai toimintatapaa ei toteuteta tai noudateta asianmukaisesti, se voi johtaa
laite- tai henkilövahinkoihin.
Symboli
Kuvaus
VAARA ilmaisee vaarallisen tilanteen, jonka huomiotta jättäminen
johtaa kuolemaan tai vakavaan vammaan.
VAARA
VAROITUS
HUOMIO
VAROITUS ilmaisee vaarallisen tilanteen, jonka huomiotta jättämi-
nen voi johtaa kuolemaan tai vakavaan vammaan.
HUOMIO ilmaisee vaarallisen tilanteen, jonka huomiotta jättämi-
nen voi johtaa lieviin tai kohtalaisiin vammoihin.

1.3.2 Tuotteen merkinnät
ILMOITUS
ILMOITUS ilmaisee tilanteen, johon ei liity henkilövahinkoja.
Tietoja
Nämä ovat tietoja, jotka on luettava ja tunnettava,
jotta järjestelmä toimii optimaalisesti.
Symboli
Kuvaus
Vaara: Sähköiskun vaara!
Vaara: Tulipalon vaara!
Vaara: Kuuma pinta!
Toiminta viiden minuutin kuluttua
Maadoitussuojan liitäntäkohta
Tasavirta (DC)
Vaihtovirta (AC)
Lue käyttöohje
CE-merkintä.
Invertteri täyttää sovellettavien CE -ohjeiden vaatimukset.
Invertteriä ei saa hävittää kotitalousjätteen mukana.

1.3.3 Sanasto AC
Lyhenne sanalle "Alternating Current" (vaihtovirta).
DC
Lyhenne sanalle "Direct Current" (tasavirta).
Energia
Energia mitataan yksikössä Wh (wattitunti) kWh (kilowattitunti) ta i MWh (megawat-
titunti). Energia on ajan suhteen laskettu teho. Jos esimerkiksi invertteri toimii jat-
kuvalla 4600 watin teholla puolen tunnin ajan ja sitten 2300 watin jatkuvalla teholla
toisen puolen tunnin ajan, se on syöttänyt 3 450 Wh energiaa sähkönjak eluverk-
koon tunnin aikana.
Teho
Teho mitataan W:nä (watteina), kW:na (kilowatteina) tai MW:na (megawatteina).
Teho on hetkellinen arvo. Se näyttää tehon, jonka invertteri syöttää tällä hetkellä
sähkönjakeluverkkoon.
Tehosuhde
Tehosuhde on sähkönjakeluverkk oon syötettävän virran tehon ja invertterin maksi-
mitehon suhde.
Tehokerroin
Tehokerroin on aktiivitehon eli wattien ja näennäistehon eli volttiampeerien suhde.
Ne ovat identtisiä vain silloin, kun virta ja jännite ovat samassa vaiheessa, jolloin
tehokerroin on 1,0. Vaihtovirtapiirin teho on hyvin harvoin yhtä suuri kuin volttien
ja ampeerien suora tulo. Yksivaiheisen vaihtovirtapiirin tehon määrittämiseksi volt-
tien ja ampeerien tulo on kerrottava tehokertoimella.
PV
Lyhenne sanalle photovoltaic (aurinkopaneeli).
Langaton viestintä
Ulkoinen langaton viestintätekniikka on radiotekniikka, jonka avulla invertteri
ja muut viestintätuotteet voivat kommunikoida keskenään. Langaton viestintä-
laite on lisävaruste.

Turvallisuus 2
2.1 Tuotteen kuvaus ja ominaisuudet
2.1.1 Tuotteen kuvaus
Growatt-sarjan aurinkosähköinverttereitä käytetään muuntamaan aurinkosähköpa-
neelien tuottama tasavirta vaihtovirraksi ja lähettämään se verkkoon kolmivaihei-
sesti.
MID 1 7-33KTL3-X(1)-sarjan invertterissä on kuusi kanavaa (MID 36-40KTL3-X voi-
daan liittää kahdeksaan sarjaan), siinä on 3/4 suurimman tehopisteen seurantaa,
joten se sopii liitettäväksi 3/4 paneelisarjaan.
Kuva 2.1
Kohta
Kuvaus
A
Aurinkopaneeli
B
Tasavirtakatkaisija
C
Invertteri
D
Vaihtovirtakatkaisija
E
Sähköenergiamittari
F
Sähköverkko
Kuten kuvassa 2.1 on esitetty, täydellinen aurinkosähköjärjestelmä koostuu aurin-
kopaneeleista, aurinkosähköinverttereistä, sähköverkosta ja muista osista. Aurin-
kosähköinvertteri on keskeinen komponentti aurinkosähköjärjestelmässä.
Huomaa: jos aurinkopaneeli vaatii positiivisen tai negatiivisen maadoituksen, ota
yhteyttä valmistajan tekniseen tukeen ennen asennusta.
2.1.2 Tuotteen ominaisuudet
Invertterissä on seuraavat ominaisuudet:
>3/4 riippumatonta MPPT-säädintä
>Sisäänrakennettu tasavirtakytkin
>Yhteensopiva RS485/WIFI/GPRS/4G-viestinnän kanssa
>200–1 000 V tulojännitealue
>Suurin hyötysuhde on jopa 98,8 %
>Näyttö, LED-ilmaisimet, WiFi ja sovellus
>Integroitu kosketuspainike
>IP66-kotelointiluokka
>Paino vain 31 kg
>Yksinkertainen asennus

2.2 Tarvittava pätevyys
Tämä verkkoon kytkettävä aurinkosähköinvertteri toimii vain, kun se on liitetty asi-
anmukaisesti sähköverkkoon. Ennen MID TL3 -X:n liittämistä sähkönjakeluverkkoon,
ota yhteys paikalliseen sähköyhtiöösi. Tämän liitännän saa tehdä vain pätevä säh-
kömies ja vasta sen jälkeen, kun olet saanut viranomaisten edellyttämän hyväksyn-
nät.
2.3 Turvallisuusohjeet
1. Lue tämä käyttöohje huolellisesti ennen asennusta. Jos et asenna tätä laitetta
käyttöohjeen ohjeiden mukaisesti tai et ota huomioon käyttöohjeen varoituksia ja
laite vaurioituu, valmistaja ei takaa tuotteen toimivuutta.
2. Pätevän sähköasentajan on saatettava kaikki toimintoihin ja asennuksiin liittyvät
työt loppuun.
3. Asennuksen aikana älä liikuta laitteen sisällä olevia osia, lukuun ottamatta joh-
toliittimiä.
4. Kaikkien sähköasennusten on oltava paikallisten sähköturvallisuusstandardien
mukaisia.
5. Jos laite tarvitsee huoltoa, ota yhteyttä paikalliseen järjestelmän ase nnus- ja
huoltohenkilöstöön.
6. Tämän laitteen käyttö verkkoon kytkettyyn sähköntuotantoon edellyttää paikal-
lisen sähkölaitoksen lupaa.
7. Kun asennat aurinkopaneeleja päiväsaikaan, käytä peittäviä materiaaleja panee-
lien peittämiseen, jotta paneelien liittimissä ei ole jännitettä.
2.3.1 Asennukseen liittyvät varoitukset
VAROITUS
HUOMIO
>Tarkista ennen asennusta, ettei laittees sa ole kuljetus - tai
käsittelyvaurioita, jotka voivat vaikuttaa eristyksen eheyteen
tai turvaväleihin.
>Noudata tämän käyttöohjeen asennukseen liittyviä ohjeita.
Valitse sopiva asennuspaikka ja noudata määritettyjä jääh-
dytysvaatimuksia.
>Tarvittavien suojausten luvaton poistaminen, epäasianmu-
kainen käyttö, virheellinen asennus ja toiminta voivat johtaa
vakaviin turvallisuus- ja sähköiskuvaaroihin ja/tai laitevauri-
oihin.
>Sähköiskuista johtuvien vaarojen minimoimiseksi peitä au-
rinkopaneelit tummilla materiaaleilla, ennen kuin kytket pa-
neelit mihinkään laitteeseen.
>Paneelien maadoitus: MID TL3-X on muuntajaton invertteri,
mikä tarkoittaa, ettei siinä ole galvaanista erotusta. Älä maa-
doita MID TL3-X-invertterin tasavirtapuolta. Maadoita vain
paneelien asennuskehys. Muuten invertteriin tulee virheilmoi-
tus “PV ISO Low”.
>Noudata aurinkopaneelien ja invertterin maadoitusta koskevia
paikallisia vaatimuksia. Valmistaja suosittelee, että invertterin
runko ja muut sähköä johtavat pinnat kytketään siten, että
varmistetaan jatkuva johtuminen maadoitukseen, jotta järjes-
telmä ja sen kanssa tekemisissä olevat henkilöt olisivat mah-
dollisimman hyvin suojattuja.

2.3.2 Sähköliitäntään liittyvät varoitukset
VAARA
VAROITUS
>Invertterin komponentit ovat jännitteisiä. Jännitteisiin kom-
ponentteihin koskeminen voi johtaa vakavaan loukkaantumi-
seen tai kuolemaan.
•Johdinkoteloa lukuun ottamatta invertteriä ei saa avata.
•Sähköasennuksia, -korjauksia ja -muutostöitä saavat tehdä
vain sähköalan ammattilaiset.
•Jännitteistä järjestelmää ei saa työstää.
>Hengenvaara invertterin korkeiden jännitteiden vuoksi.
•Invertterissä on jäännösjännitettä laitteen sammuttamisen
jälkeen. Varmuuden vuoksi invertterin on annettava purkau-
tua 20 minuutin ajan.
>Henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet,
saavat työskennellä invertterin parissa vain asianmukaisen
opastuksen jälkeen ja jatkuvan valvonna n alaisena. Pidä lap-
set poissa invertterin luota.
>Tee kaikki sähköliitännät (esim. johtimien päättäminen, sulakeasen-
nukset, PE-liitännät jne.) voimassa olevien määräysten mukaisesti.
Kun invertteriä käytetään virranlähteenä, noudata kaikkia voimassa
olevia turvallisuusmääräyksiä onnettomuusriskin minimoimiseksi.
>Järjestelmät, joissa on inverttereitä, vaativat tyypillisesti muitakin
ohjauslaitteita (esim. kytkimiä, erottimia) tai suojalaitteita (esim.
sulakekatkaisijoita) voimassa olevista turvallisuussäännö istä riip-
puen.
