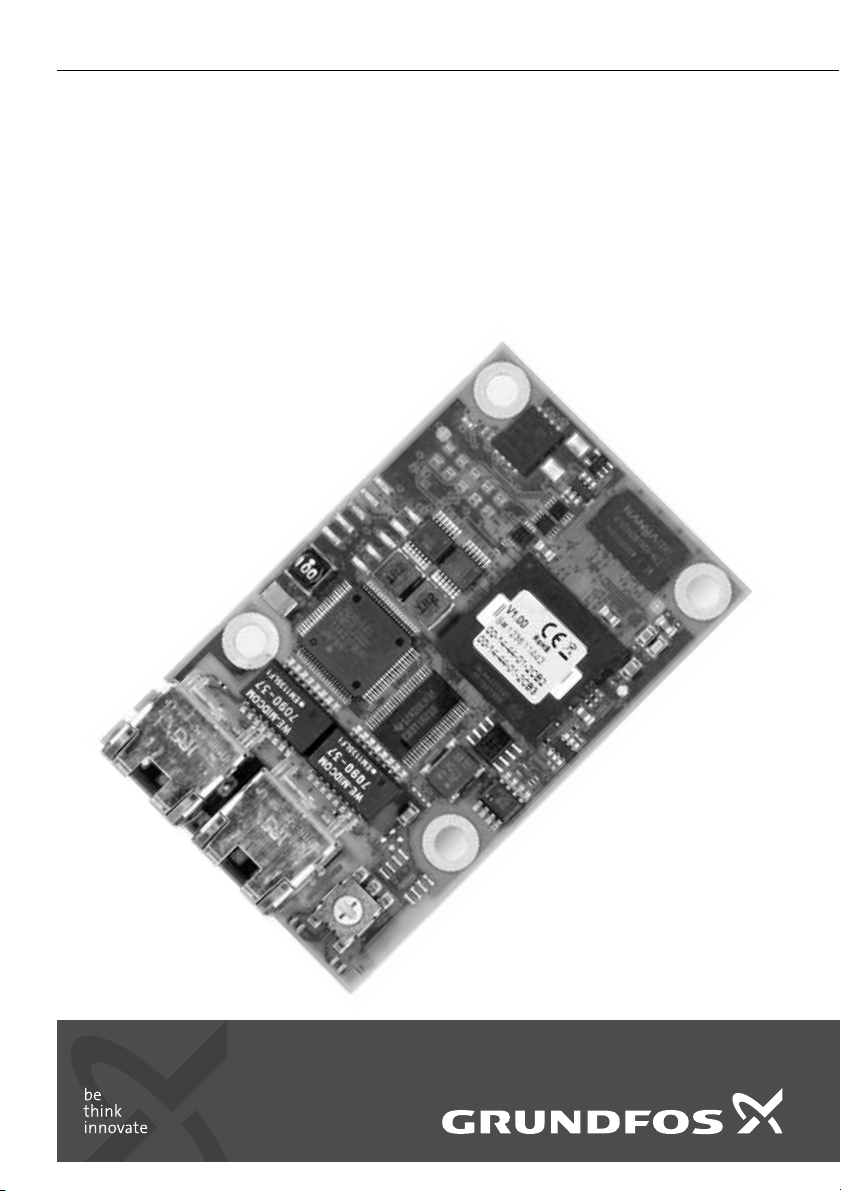

Grundfos CIM 500 User manual

CIM 500 ethernet module
Installation and operating instructions
GRUNDFOS INSTRUCTIONS

Table of contents
2
CIM 500 ethernet module
English (GB)
Installation and operating instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Deutsch (DE)
Montage- und Betriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Dansk (DK)
Monterings- og driftsinstruktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Español (ES)
Instrucciones de instalación y funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . 36
Suomi (FI)
Asennus- ja käyttöohjeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Français (FR)
Notice d'installation et de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Italiano (IT)
Istruzioni di installazione e funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Português (PT)
Instruções de instalação e funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
 (RU)
,     . . . . . . . . . . . . . . . . . . . 88
中文 (CN)
安装和使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
日本語(JP)
取扱説明書 .........................................................108
한국어 (KO)
설치 및 작동 지침 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Declaration of conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Français (FR)
57
Français (FR) Notice d'installation et de fonctionnement
Traduction de la version anglaise originale.
SOMMAIRE
Page
1. Symboles utilisés dans cette notice
2. Applications
Le module Ethernet CIM 500 sert à transmettre des
données entre un réseau Ethernet de l'industrie et
un produit Grundfos.
Il prend en charge plusieurs protocoles Ethernet
standard. Voir paragraphe 3.2 Sélection d'un proto-
cole Ethernet de l'industrie.
Le module est monté dans le produit qui doit commu-
niquer avec une unité CIU 500 ou à l'intérieur de
celle-ci.
Le post-équipement du module est décrit dans la
notice d'installation et de fonctionnement du produit
Grundfos.
La configuration s'effectue via le serveur Web inté-
gré, à l'aide d'un navigateur Web standard sur un
ordinateur.
Consulter le profil fonctionnel spécifique sur le DVD
fourni avec le produit Grundfos.
1. Symboles utilisés dans cette notice 57
2. Applications 57
2.1 Abréviations 58
2.2 Module Ethernet CIM 500 58
3. Installation 59
3.1 Connexion du câble Ethernet 59
3.2 Sélection d'un protocole Ethernet de
l'industrie 60
3.3 Configuration des adresses IP 60
3.4 Connexion au serveur Web 60
4. LED d'état 61
5. LED d'activité et de liaison 61
6. Grille de dépannage 62
6.1 Modbus TCP 62
6.2 PROFINET IO 63
6.3 GRM IP 65
7. Caractéristiques techniques 66
8. Entretien 66
8.1 Documentation de maintenance 66
9. Mise au rebut 66
Avertissement
Avant de commencer l'installation, étu-
dier avec attention la présente notice
d'installation et de fonctionnement.
L'installation et le fonctionnement
doivent être conformes aux réglemen-
tations locales et faire l'objet d'une
bonne utilisation.
Avertissement
Si ces consignes de sécurité ne sont
pas observées, il peut en résulter des
dommages corporels.
Précaution
Si ces consignes ne sont pas respec-
tées, cela peut entraîner un dysfonc-
tionnement ou des dégâts sur le maté-
riel.
Nota
Ces consignes rendent le travail plus
facile et assurent un fonctionnement
fiable.

Français (FR)
58
2.1 Abréviations 2.2 Module Ethernet CIM 500

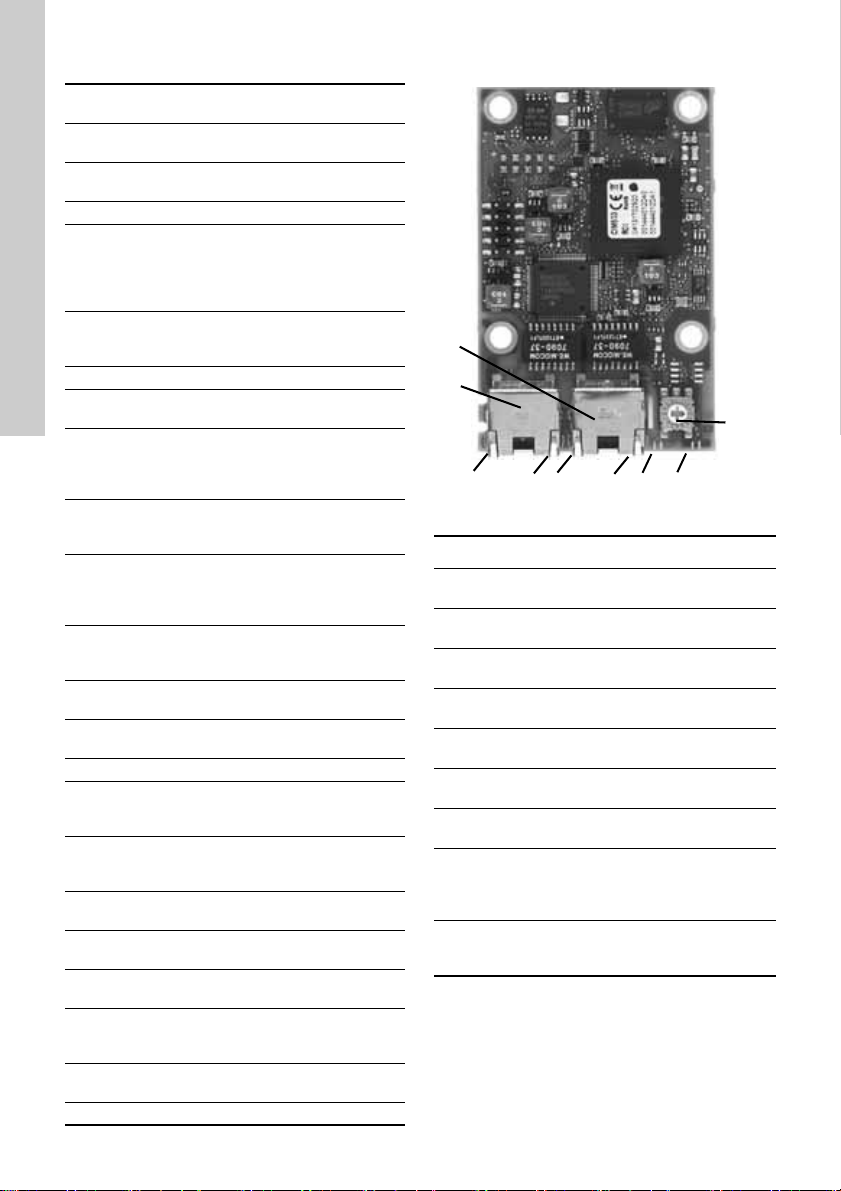

Fig. 1 Module Ethernet CIM 500
CIM Communication Interface Module
(module de communication)
CIU Communication Interface Unit (unité de
communication)
LED Light-emitting diode (diode électrolumi-
nescente)
GND Ground (mise à la terre)
DHCP
Dynamic Host Configuration Protocol.
Protocole utilisé pour configurer les
périphériques réseau de façon à ce
qu'ils puissent communiquer via un
réseau IP.
SNTP
Simple Network Time Protocol. Proto-
cole utilisé pour la synchronisation
d'horloge entre les ordinateurs.
SELV Separated ou Safety Extra-Low Voltage
SELV-E Très basse tension de sécurité ou à
séparation avec mise à la terre
UTC
Coordinated Universal Time (temps uni-
versel coordonné). Echelle de temps
adoptée comme base du temps civil
international.
TCP
Transmission Control Protocol. Proto-
cole utilisé pour les communications
Internet.
DNS
Domain Name System (système de
noms de domaine). Protocole utilisé
pour résoudre les noms d'hôtes en
adresses IP.
HTTP
Hyper Text Transfer Protocol.
Protocole couramment utilisé pour sur-
fer sur le Web.
Ping Signal envoyé pour analyser le temps
de propagation aller-retour.
URL Uniform Resource Locator. Adresse IP
utilisée pour se connecter à un serveur.
IP Internet Protocol (protocole Internet)
ARP
Address Resolution Protocol.
Protocole utilisé pour convertir des
adresses IP en adresses MAC.
MAC
Media Access Control (commande
d'accès au support). Adresse unique
d'un composant matériel.
CAT5 Type de câble Ethernet avec quatre
câbles à paires torsadées.
CAT5e Câble CAT5 évolué offrant de meil-
leures performances.
CAT6 Câble offrant de très hautes perfor-
mances.
IANA
Internet Assigned Numbers Authority
(organisme gérant l'attribution des
adresses numériques sur Internet).
GENIpro Protocole de bus de terrain Grundfos
propriétaire
SMTP Simple Mail Transfer Protocol.
TM05 7431 1013
Pos. Désignation Description
1ETH1
Connecteur Ethernet RJ45
standard numéro 1
2ETH2
Connecteur Ethernet RJ45
standard numéro 2
3DATA1
LED d'activité pour le
connecteur RJ45 numéro 1
4LINK1
LED de liaison pour le
connecteur RJ45 numéro 1
5DATA2
LED d'activité pour le
connecteur RJ45 numéro 2
6LINK2
LED de liaison pour le
connecteur RJ45 numéro 2
7LED1
LED d'état rouge/vert pour
la communication Ethernet
8LED2
LED d'état rouge/vert pour
la communication interne
entre le module CIM 500 et
le produit Grundfos
9SW1
Commutateur rotatif de
sélection d'un protocole
Ethernet de l'industrie
2
1
345678
9

Français (FR)
59
3. Installation
3.1 Connexion du câble Ethernet
Vous devez impérativement utiliser les connecteurs
RJ45 et le câble Ethernet. Le blindage du câble doit
être raccordé à la terre à chaque extrémité.
Longueur de câble maximale
Type de câble
Le module CIM 500 a été conçu pour offrir une
grande souplesse lors de l'installation réseau.
Le commutateur à double port intégré permet de
monter plusieurs produits en série sans avoir besoin
de commutateurs Ethernet supplémentaires. Le der-
nier produit de la chaîne est relié uniquement à l'un
des ports Ethernet. Chaque port Ethernet possède
sa propre adresse MAC.
Fig. 2 Exemple de réseau Ethernet standard
Fig. 3 Exemple de connexion Ethernet
Avertissement
Le module CIM 500 doit uniquement
être connecté aux circuits SELV ou
SELV-E.
Nota
Il est important de relier le blindage du
câble à la terre au moyen de la borne
de mise à la terre ou à l'intérieur du
connecteur.
Vitesse
[Mbits/s]
Type de
câble
Longueur maxi du câble
[m/pi]
10 CAT5 100/328
100 CAT5e 100/328t
Protocole
Ethernet de
l'industrie
Type de câble
Modbus TCP CAT5, CAT5e ou CAT6 standard
PROFINET IO CAT5, CAT5e ou CAT6 standard
TM05 6435 4711
Commuta-
teur
Ethernet CIM
500
CIM
500
CIM
500
CIM
500
TM05 7480 1013
Pos. Description
1Connecteur Ethernet RJ45 standard
numéro 1
2Connecteur Ethernet RJ45 standard
numéro 2
3 Borne de mise à la terre/GND
1
2
3

Français (FR)
60
3.2 Sélection d'un protocole Ethernet de
l'industrie
Le module est muni d'un commutateur rotatif permet-
tant de sélectionner le protocole Ethernet de l'indus-
trie. Voir fig. 4.
Fig. 4 Sélection du protocole Ethernet de
l'industrie
3.3 Configuration des adresses IP
Le module est fourni avec des adresses IP fixes.
Il est possible, toutefois, de changer la configuration
des adresses IP à l'aide du serveur Web intégré.
3.4 Connexion au serveur Web
Le module peut être configuré par l'intermédiaire du
serveur Web intégré. Pour établir une connexion
entre un ordinateur et le module CIM 500, procéder
comme suit :
1. Relier l'ordinateur au module au moyen d'un
câble Ethernet.

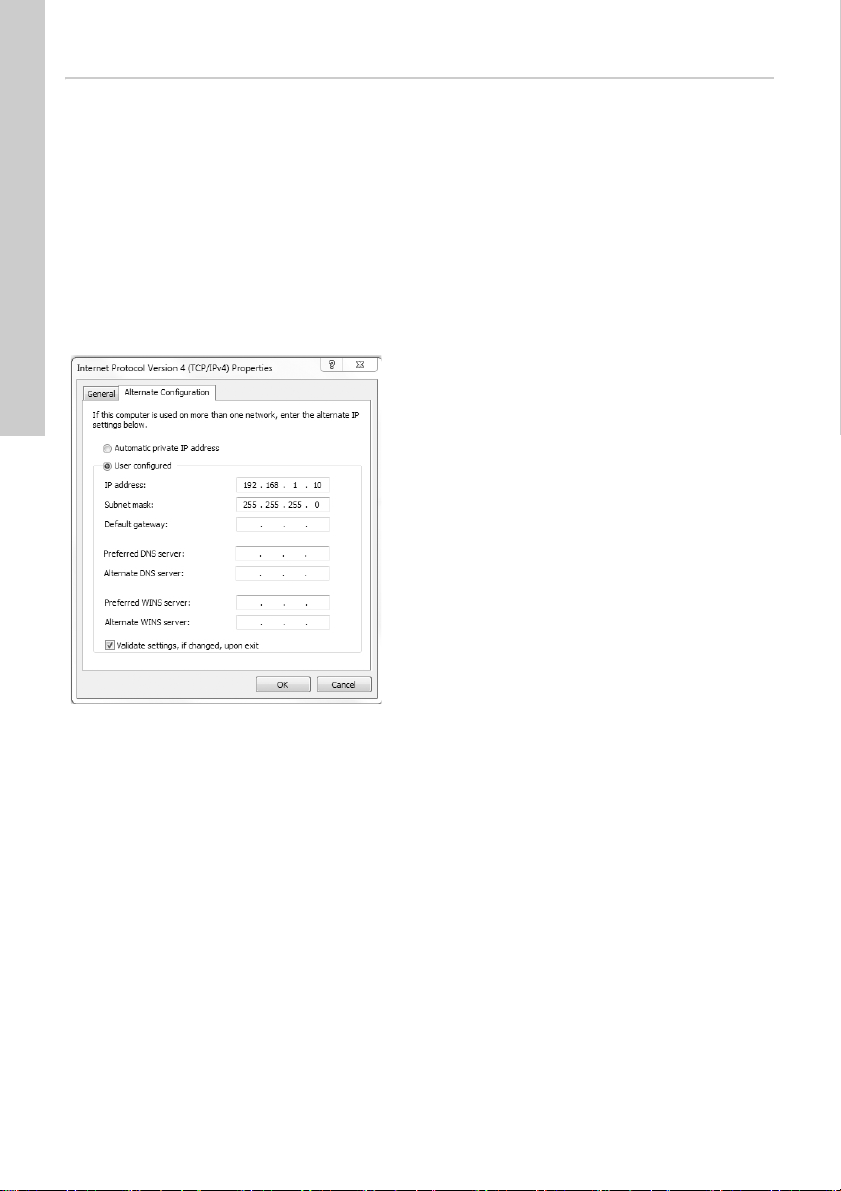

2. Configurer le port Ethernet de l'ordinateur au
même réseau que le module CIM 500
(192.168.1.101, par exemple) et choisir
255.255.255.0 comme masque de sous-réseau.
Voir paragraphe How to configure an IP address
on your PC page 128.
3. Ouvrir un navigateur Internet standard et saisir
192.168.1.100 dans le champ réservé à l'adresse
URL.
4. Se connecter au serveur Web :
Fig. 5 Module CIM 500 connecté au PC
Voir aussi paragraphe Web server configuration
page 128.
TM05 7481 1013
Pos. Description
0 PROFINET IO (réglage par défaut)
1 Modbus TCP
2..E Réservée. La LED1 passe au rouge fixe
en cas de configuration non valide.
F
Rétablissement des réglages par défaut.
Remarque : Régler le commutateur rotatif
sur cette position pendant 20 secondes
pour rétablir les réglages par défaut. Pen-
dant ce laps de temps, la LED1 clignotera
en rouge et en vert.
Nota
Si vous changez la position du commu-
tateur au moment de la mise sous ten-
sion du module, le module redémarre.
Paramètres IP
par défaut utili-
sés par le serveur
Web
Adresse IP : 192.168.1.100
Masque de sous-réseau :
255.255.255.0
Passerelle : 192.168.1.1
Paramètres IP
pour le réseau
Modbus TCP
A configurer via le serveur
Web.
Nom de périphé-
rique et para-
mètres IP pour
PROFINET IO
Configuration statique prove-
nant du serveur Web ou confi-
guration effectuée à l'aide de
l'outil de configuration PROFI-
NET IO
Username admin (réglage par défaut)
Password Grundfos (réglage par défaut)
Nota
Il est possible que le nom d'utilisateur
et le mot de passe ne soient plus ceux
définis par défaut lors des réglages par
défaut.
TM05 6436 4712
Nota
Vous pouvez utiliser les deux connec-
teurs (ETH1 et ETH2) pour établir une
connexion au serveur Web.
Nota
Il est possible d'accéder au serveur
Web lorsque le protocole Ethernet
standard sélectionné est actif.

Français (FR)
61
4. LED d'état
Le module comporte deux LED d'état (LED1 et
LED2). Voir fig. 1.
• LED d'état rouge/vert (LED1) pour la communica-
tion Ethernet.
• LED d'état rouge/vert (LED2) pour la communica-
tion entre le module et le produit Grundfos.
LED1, Modbus TCP
LED1, PROFINET IO
LED2
5. LED d'activité et de liaison
Le module dispose de deux voyants LED de connec-
tivité propres à chaque connecteur RJ45. Voir fig. 1.
DATA1 et DATA2
Ces LED jaunes signalent le trafic de données.
LINK1 et LINK2
Ces LED verts indiquent si le câble Ethernet est
connecté correctement.
État Description
Éteint Pas de communication Modbus
TCP ou module arrêté.
Vert clignotant Communication Modbus TCP
active.
Rouge fixe Erreur de configuration du
module. Voir paragraphe 6.1.
Rouge et vert
fixes
Erreur de téléchargement du
microprogramme.
Voir paragraphe 6.1.
Rouge et vert
clignotants
Rétablissement des réglages par
défaut.
Le module CIM 500 redémarrera
au bout de 20 secondes.
État Description
Éteint Le module est arrêté.
Vert clignotant
Signal d'identification. La LED
clignote 10 fois lors de l'activa-
tion à partir du programme
maître.
Vert fixe
Le module est prêt pour la
transmission des données (état
d'échange des données).
Rouge clignotant
(3 Hz, cycle de
service 50 %)
Configuration PROFINET IO
incorrecte ou manquante.
Voir paragraphe 6.2.
Rouge s'allu-
mant par impul-
sions
(0,3 Hz, cycle de
service 10 %)
Configuré, mais la connexion
au programme maître a été per-
due. Voir paragraphe 6.2.
Rouge fixe Produit non pris en charge.
Voir paragraphe 6.2.
Rouge et vert
fixes
Erreur de téléchargement du
microprogramme.
Voir paragraphe 6.2.
Rouge et vert cli-
gnotants
Rétablissement des réglages
par défaut.
Le module CIM 500 redémar-
rera au bout de 20 secondes.
État Description
Éteint Le module est arrêté.
Rouge cligno-
tant
Pas de communication interne
entre le module CIM 500 et le pro-
duit Grundfos.
Rouge fixe Le module ne prend pas en charge
le produit Grundfos connecté.
Vert fixe
La communication interne entre le
module et le produit Grundfos
s'effectue correctement.
Rouge et vert
fixes Défaut mémoire.
Nota
Lors du démarrage, il y a un délai de
cinq secondes maxi avant que l'état
des LED1 et LED2 ne soit mis à jour.
État Description
Éteint Pas de communication de données au
niveau du connecteur RJ45
Cligno-
tant
Communication de données au niveau
du connecteur RJ45
Allumé Trafic important sur le réseau
État Description
Éteint Pas de liaison Ethernet au niveau du
connecteur RJ45
Allumé
La liaison Ethernet au niveau du
connecteur RJ45 fonctionne correcte-
ment

Français (FR)
62
6. Grille de dépannage
6.1 Modbus TCP
Les défauts d'un module peuvent être détectés en
observant l'état des deux LED d'état. Voir tableaux
ci-après.
CIM 500 monté dans un produit Grundfos
CIM 500 monté dans une unité CIU 500
Défaut (état LED) Cause possible Solution
1. Les deux LED restent éteintes
lorsque l'alimentation élec-
trique est connectée.
a) Le module est monté de
manière incorrecte dans le
produit Grundfos.
Vérifier que le module est
monté/connecté correctement.
b) Le module est défectueux. Remplacer le module.
2. La LED2 clignote en rouge. a) Pas de communication interne
entre le module et le produit
Grundfos.
Vérifier que le module est monté
correctement.
3. La LED2 est rouge fixe. a) Le module ne prend pas en
charge le produit Grundfos
connecté.
Contacter la société Grundfos la
plus proche.
4. La LED1 est rouge fixe. a) Erreur de configuration
Modbus TCP du module.
Vérifier que SW1 est réglé sur "1".
Vérifier si la configuration de

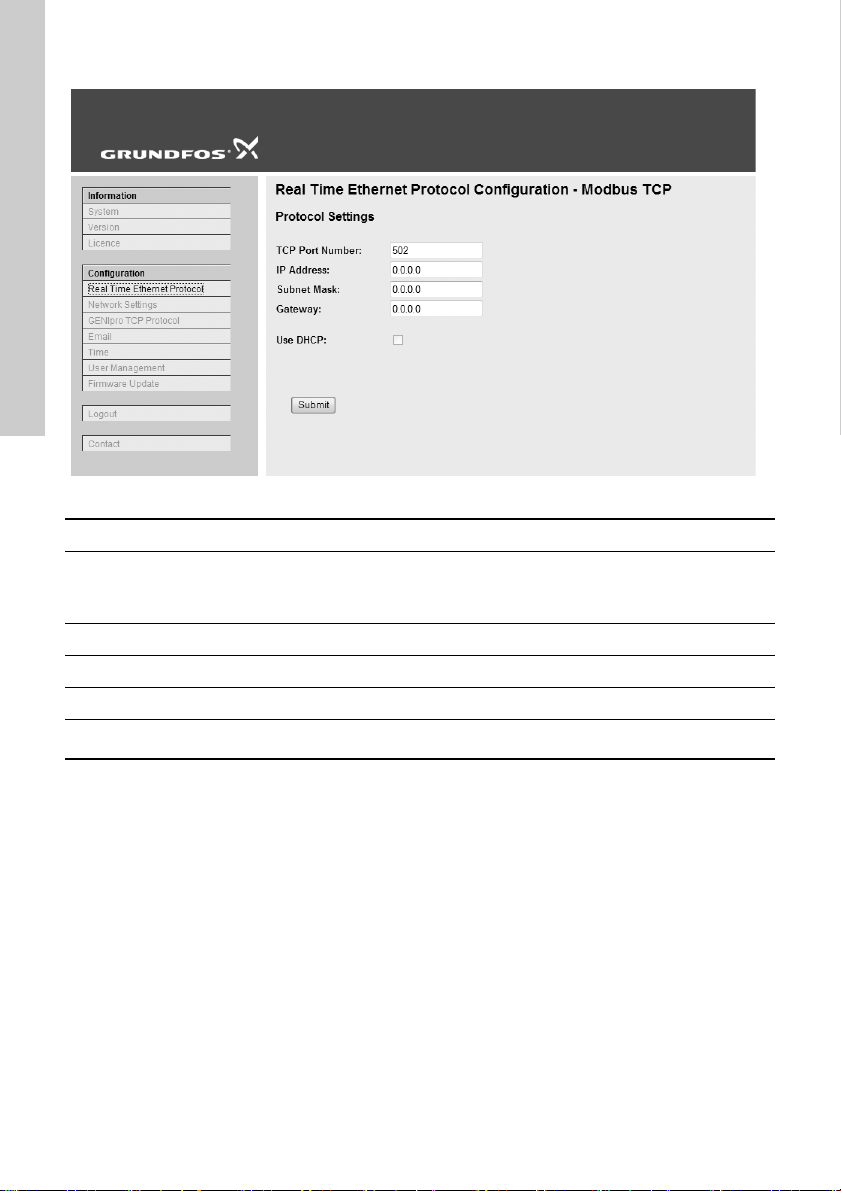

l'adresse IP Modbus TCP est cor-
recte. Voir paragraphe Modbus
TCP configuration page 130.
5. La LED1 s'allume simultané-
ment en rouge et en vert.
a) Erreur de téléchargement du
microprogramme.
Utiliser le serveur Web pour télé-
charger à nouveau le micropro-
gramme. Voir paragraphe Update
page 139.
6. La LED2 s'allume simultané-
ment en rouge et en vert.
a) Défaut mémoire. Remplacer le module.
Défaut (état LED) Cause possible Solution
1. Les deux LED restent éteintes
lorsque l'alimentation élec-
trique est connectée.
a) L'unité CIU 500 est défec-
tueuse. Remplacer l'unité CIU 500.
2. La LED2 clignote en rouge. a) Pas de communication
interne entre l'unité CIU
500 et le produit Grundfos.
• Vérifier le câble de connexion
entre le produit Grundfos et l'unité
CIU 500.
• Vérifier que les conducteurs indivi-
duels sont connectés correctement
(non inversés, par exemple).
• Vérifier l'alimentation électrique au
produit Grundfos.
3. La LED2 est rouge fixe. a) Le module ne prend pas en
charge le produit Grundfos
connecté.
Contacter la société Grundfos la plus
proche.
4. La LED1 est rouge fixe. a) Erreur de configuration
Modbus TCP du module.
Vérifier que SW1 est réglé sur "1".
Vérifier si la configuration de
l'adresse IP Modbus TCP est cor-
recte. Voir paragraphe Modbus TCP
configuration page 130.
5. La LED1 s'allume simultané-
ment en rouge et en vert.
a) Erreur de téléchargement
du microprogramme.
Utiliser le serveur Web pour téléchar-
ger à nouveau le microprogramme.
Voir paragraphe Update page 139.
6. La LED2 s'allume simultané-
ment en rouge et en vert.
a) Défaut mémoire. Remplacer le module.

Français (FR)
63
6.2 PROFINET IO
CIM 500 monté dans un produit Grundfos
Défaut (état LED) Cause possible Solution
1. Les deux LED restent éteintes
lorsque l'alimentation élec-
trique est connectée.
a) Le module est monté de
manière incorrecte dans le
produit Grundfos.
Vérifier que le module est
monté/connecté correctement.
b) Le module est défectueux. Remplacer le module.
2. La LED1 reste éteinte. a) SW1 est réglé sur "1". Régler le commutateur sur "0".
3. La LED2 clignote en rouge. a) Pas de communication interne
entre le module et le produit
Grundfos.
Vérifier que le module est monté
correctement dans le produit
Grundfos.
4. La LED2 est rouge fixe. a) Le module ne prend pas en
charge le produit Grundfos
connecté.
Contacter la société Grundfos la
plus proche.
5. La LED1 est rouge fixe. a) Le module ne prend pas en
charge le produit Grundfos
connecté.
Contacter la société Grundfos la
plus proche.
b) SW1 n'est pas sur la bonne
position. Régler le commutateur sur "0".
6. La LED1 clignote en rouge. a) Erreur de configuration PRO-
FINET IO du module.
Vérifier que le fichier GSDML uti-
lisé est correct.
Vérifier si la configuration de
l'adresse IP PROFINET IO est

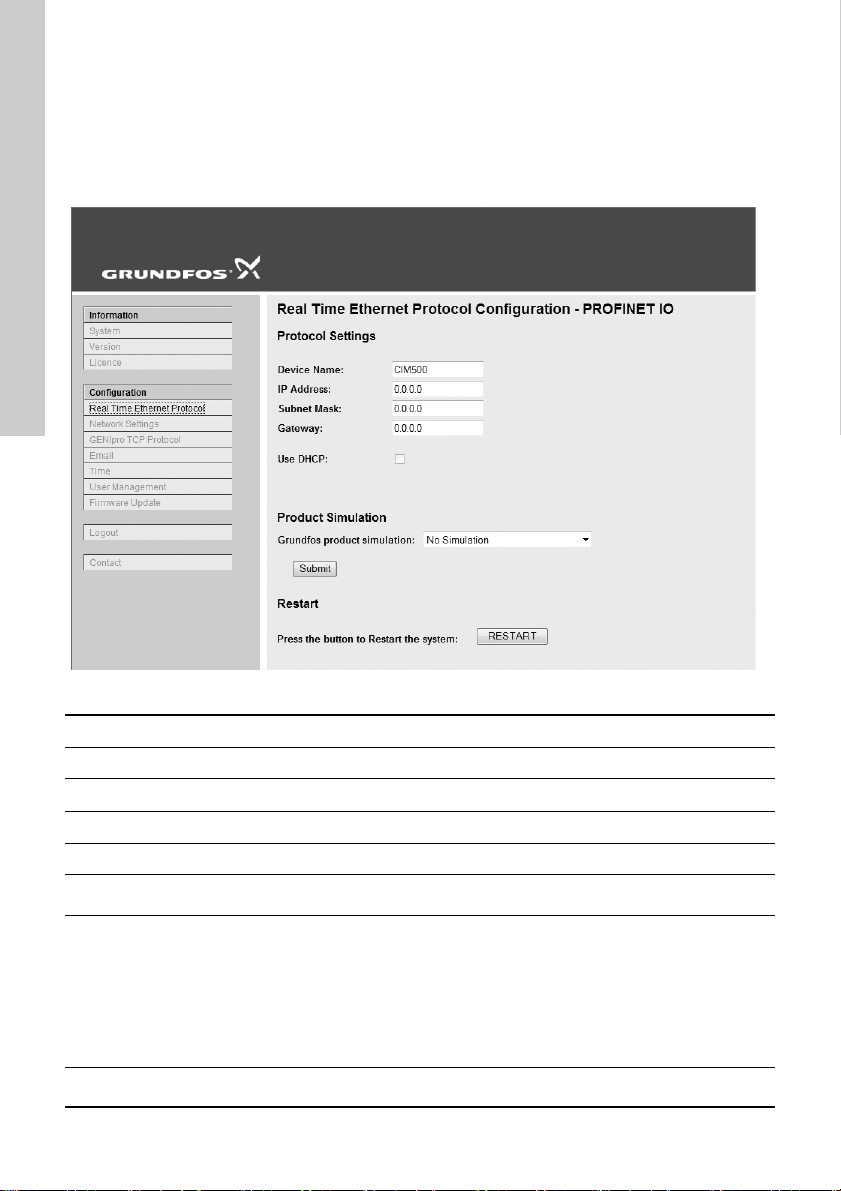

correcte. Voir paragraphe PROFI-
NET IO configuration page 132.
Vérifier le nom du périphérique
dans le module CIM 500 et dans le
programme maître PROFINET IO.
7. La LED1 s'allume en rouge par
impulsions.
a) Connexion au programme
maître perdue.
Vérifier les câbles.
Vérifier que le programme maître
fonctionne.
8. La LED1 s'allume simultané-
ment en rouge et en vert.
a) Erreur de téléchargement du
microprogramme.
Utiliser le serveur Web pour télé-
charger à nouveau le micropro-
gramme. Voir paragraphe Update
page 139.
9. La LED2 s'allume simultané-
ment en rouge et en vert.
a) Défaut mémoire. Remplacer le module.

Français (FR)
64
CIM 500 monté dans une unité CIU 500
Défaut (état LED) Cause possible Solution
1. Les deux LED restent éteintes
lorsque l'alimentation élec-
trique est connectée.
a) L'unité CIU 500 est défec-
tueuSE. Remplacer l'unité CIU 500.
2. La LED1 reste éteinte. a) SW1 est réglé sur "1". Régler le commutateur sur "0".
3. La LED2 clignote en rouge. a) Pas de communication interne
entre l'unité CIU 500 et le pro-
duit Grundfos.
Vérifier le câble de connexion
entre le produit Grundfos et l'unité
CIU 500.
Vérifier que les conducteurs indivi-
duels sont connectés correcte-
ment (non inversés, par exemple).
Vérifier l'alimentation électrique au
produit Grundfos.
4. La LED2 est rouge fixe. a) Le module ne prend pas en
charge le produit Grundfos
connecté.
Contacter la société Grundfos la
plus proche.
5. La LED1 est rouge fixe. a) Le module ne prend pas en
charge le produit Grundfos
connecté.
Contacter la société Grundfos la
plus proche.
b) SW1 n'est pas sur la bonne
position. Régler le commutateur sur "0".
6. La LED1 clignote en rouge. a) Erreur de configuration PRO-
FINET IO du module.
Vérifier que le fichier GSDML uti-
lisé est correct.
Vérifier si la configuration de
l'adresse IP PROFINET IO est
correcte. Voir paragraphe PROFI-
NET IO configuration page 132.
Vérifier le nom du périphérique
dans le module CIM 500 et dans le
programme maître PROFINET IO.
7. La LED1 s'allume en rouge par
impulsions.
a) Connexion au programme
maître perdue.
Vérifier les câbles.
Vérifier que le programme maître
fonctionne.
8. La LED1 s'allume simultané-
ment en rouge et en vert.
a) Erreur de téléchargement du
microprogramme.
Utiliser le serveur Web pour télé-
charger à nouveau le micropro-
gramme. Voir paragraphe Update
page 139.
9. La LED2 s'allume simultané-
ment en rouge et en vert.
a) Défaut mémoire. Remplacer le module.

Français (FR)
65
6.3 GRM IP
CIM 500 monté dans un produit Grundfos
Défaut (état LED) Cause possible Solution
1. Les deux LED restent éteintes
lorsque l'alimentation élec-
trique est connectée.
a) Le CIM 500 n'est pas monté
correctement dans le produit
Grundfos.
Vérifier que le CIM 500 est monté
et connecté correctement.
b) Le CIM 500 est défectueux. Remplacer le CIM 500.
2. La LED1 reste éteinte. a) SW1 est réglé sur "1". Régler le commutateur sur "4".
3. La LED2 clignote en rouge. a) Pas de communication interne
entre le module CIM 500 et le
produit Grundfos.
Vérifier que le CIM 500 est monté
correctement dans le produit
Grundfos.
b) Aucun pilote GRM chargé. Se connecter au serveur GRM et
exécuter l'assistant d'installation à
quatre étapes.
4. La LED1 clignote en vert. a) Phase de démarrage de
120 secondes.
C'est normal. Attendre la fin du
démarrage.
5. La LED1 est rouge fixe. a) Le CIM 500 ne supporte pas
le produit Grundfos connecté.
Contacter la société Grundfos la
plus proche.
b) SW1 n'est pas sur la bonne
position. Régler le commutateur sur "4".
6. La LED1 clignote en rouge. a) Communication GRM perdue,
ou aucune connexion au ser-
veur GRM.
Vérifier la connexion du câble
Ethernet au routeur.
Vérifier les paramètres du routeur.
Vérifier que la carte SIM est com-
patible avec le routeur, le cas
échéant.
Vérifier la validité du contrat avec
Grundfos et l'accès aux données
GRM.
7. Je ne peux pas accéder au
CIM 500 au moyen de l'inter-
face GRM.
a) Aucune connexion au serveur
GRM.
Vérifier que vous utilisez la plus
petite adresse MAC (le nombre le
plus petit) des deux ports du
CIM 500 (voir l'autocollant sur le
module). Vérifier qu'un contrat
pour un accès GRM a bien été
signé avec Grundfos.

Français (FR)
66
CIM 500 monté dans une unité CIU 500 (pour GRM)
7. Caractéristiques techniques 8. Entretien
8.1 Documentation de maintenance
La documentation de maintenance est disponible sur
www.grundfos.com > International website > Web-
CAPS > Service.
Pour toutes questions supplémentaires, merci de
contacter le service agréé Grundfos le plus proche.
9. Mise au rebut
Ce produit ou des parties de celui-ci doit être mis au
rebut tout en préservant l'environnement :
1. Utiliser le service local public ou privé de collecte
des déchets.
2. Si ce n'est pas possible, envoyer ce produit à
Grundfos ou au réparateur agréé Grundfos le
plus proche.
Défaut (état LED) Cause possible Solution
1. Les deux LED restent éteintes
lorsque l'alimentation élec-
trique est connectée.
a) Le CIM 500 est défectueux. Remplacer le CIM 500.
2. La LED1 reste éteinte. a) SW1 est réglé sur "1". Régler le commutateur sur "4".
3. La LED2 clignote en rouge. a) Pas de communication interne
entre l'unité CIU 500 et le pro-
duit Grundfos.
Vérifier le câble de connexion
entre le produit Grundfos et l'unité
CIU 500.
b) Aucun pilote GRM chargé. Se connecter au serveur GRM et
lancer l'assistant d'installation à
quatre étapes.
4. La LED1 clignote en vert. a) Phase de démarrage de
120 secondes.
C'est normal. Attendre la fin du
démarrage.
5. La LED1 est rouge fixe. a) Le CIM 500 ne supporte pas
le produit Grundfos connecté.
Contacter la société Grundfos
votre plus proche.
b) SW1 n'est pas sur la bonne
position. Régler le commutateur sur "4".
6. La LED1 clignote en rouge. a) Communication GRM perdue,
ou aucune connexion au ser-
veur GRM.
Vérifier la connexion du câble
Ethernet au routeur.
Vérifier les paramètres du routeur.
Vérifier que la carte SIM est com-
patible avec le routeur, le cas
échéant.
Vérifier la validité du contrat avec
Grundfos et l'accès aux données
GRM.
7. Je ne peux pas accéder au
CIU 500 au moyen de l'inter-
face GRM.
a) Aucune connexion au ser-
veur GRM.
Vérifier que vous utilisez la plus
petite adresse MAC (le nombre le
plus petit) des deux ports du
CIM 500 (voir l'autocollant sur le
module). Vérifier qu'un contrat
pour un accès GRM a bien été
signé avec Grundfos.
Protocole Internet
Couche Application DHCP, HTTP, Ping
Couche Transport TCP
Couche Internet Protocole Internet V4 (IPv4)
Couche Liaison ARP, commande d'accès au
support (Ethernet)
Câble Ethernet
Blindé, câbles à paires tor-
sadées, CAT5, CAT5e ou
CAT6
Vitesse de transmis-
sion
10 Mbits/s, 100 Mbits/s
(détection automatique)
Protocoles Ethernet
de l'industrie
PROFINET IO, Modbus
TCP
Tension d'alimenta-
tion
5 VDC ± 5 %,
Imax. 350 mA
Température de stoc-
kage
-25 °C à +70 °C
-13 °F à +158 °F

Appendix
128
Appendix 1
How to configure an IP address on
your PC
1. Open "Control Panel".
2. Select "Network and Sharing Center".
3. Click [Change adapter settings].
4. Right-click and select "Properties" for the
Ethernet adapter. Typically "Local Area
Connection".
5. Select properties for "Internet Protocol Version 4
(TCP/IPv4)".
6. Select the "Alternate Configuration" tab and enter
the IP address and subnet mask of your PC.
See fig. 1.
Fig. 1 Example from Windows 7
Web server configuration
The built-in web server offers easy monitoring of the
CIM 500 module and makes it possible to configure
functions and Industrial Ethernet protocols.
By means of the web server you can also update the
firmware of the CIM 500 module and store/restore
settings.
To connect a PC to the CIM 500, proceed as follows:
1. Connect the PC and the module, using an
Ethernet cable.
2. Configure the Ethernet port of the PC to the
same network as the CIM 500, e.g.
192.168.1.101. See section How to configure an
IP address on your PC.
3. Open a standard Internet browser and
type 192.168.1.100 in the URL field.
4. Log in to the web server. See fig. 2
TM05 7422 1814

Appendix
129
Login
Fig. 2 Login
TM05 6063 1814
Object Description
Username Enter username. Default: admin.
You can change the username via the User Management web page. See page 138.
Password Enter password. Default: Grundfos.
You can change the password via the User Management web page. See page 138.

Appendix
130
Modbus TCP configuration
Fig. 3 Real Time Ethernet Protocol Configuration - Modbus TCP
TM05 6064 1814
Object Description
TCP Port Number
The default value is 502, the official IANA-assigned Modbus TCP port number.
The number 502 will always be active implicitly.
If you select another value in the web server configuration field, both the new value and
value 502 will be active.
IP Address The static IP address for the module on the Modbus TCP network.
Subnet Mask The subnet mask for the module on the Modbus TCP network.
Gateway The default gateway for the Modbus TCP network.
Use DHCP The module can be configured to automatically obtain the IP address from a DHCP
server on the network.

Appendix
131
BACnet IP configuration
Fig. 4 Real Time Ethernet Protocol Configuration - BACnet IP
TM060817 1814
Object Description
UDP Port Number Select UDP Port Number. The default number is 47808 (the standard UDP port
number for BACnet IP).
Device Instance
Select Device Instance. The default number is 22700. The Device Instance must be
unique in the BACnet network. Grundfos is 227 and it is fixed. The lasts three digits
can be changed.
Device Name You can name the device. The device name must be unique in the BACnet network
(optional).
Device Location You can name the device location for local identification (optional).
Max APDU Select the maximum Application Protocol Data Unit (between 50 and 1476).
The default value is 1476 bytes.
Custom device
instance enable If ticked, the CIM 500 is configured to use a BACnet custom device instance number.
Foreign Device If ticked, the CIM 500 is configured as a foreign device.
IP Address Enter the foreign IP address.
UDP Port Select the UDP port number. The default number is 47808.
Re Register Time Select the time period during which the foreign device must re-register on the BACnet
network.

Appendix
132
PROFINET IO configuration
This web page is used to configure all the
parameters relevant to the PROFINET IO protocol
standard.
All settings can also be configured from a standard
PROFINET IO configuration tool, for instance
Siemens Primary Setup Tool (PST). The tool is
available on the Internet.
Fig. 5 RealTime Ethernet Protocol Configuration - PROFINET IO
TM060818 1814
Object Description
Device Name The name of the PROFINET IO device. The name must be unique.
IP Address The static IP address for the module on the PROFINET IO network.
Subnet mask Configure the subnet mask for the module on the PROFINET IO network.
Gateway Configure the default gateway for the PROFINET IO network.
Use DHCP The module can be configured to automatically obtain the IP address from a DHCP
server on the network.
Grundfos product
simulation
The module can be put in product simulation mode to generate realistic simulated
values of all the PROFINET IO input data modules. It will thus be possible to connect a
PROFINET IO master to a module fitted in a CIU or an E-box without installing this
device in a real industrial process system. In an office environment, it can then be
verified that communication works and data are received and handled correctly by the
PROFINET IO master application program (e.g. PLC program) before installing the
device.
To enable product simulation, select a product type from the dropdown list.
To terminate product simulation, switch the module off and on or select "no simulation"
Restart Press the restart button if the LED1 flashes red which indicates a wrong or missing
PROFINET IO configuration

Appendix
133
GRM IP configuration
The GRM webserver has a default setting of GRM
server URL and DHCP activated

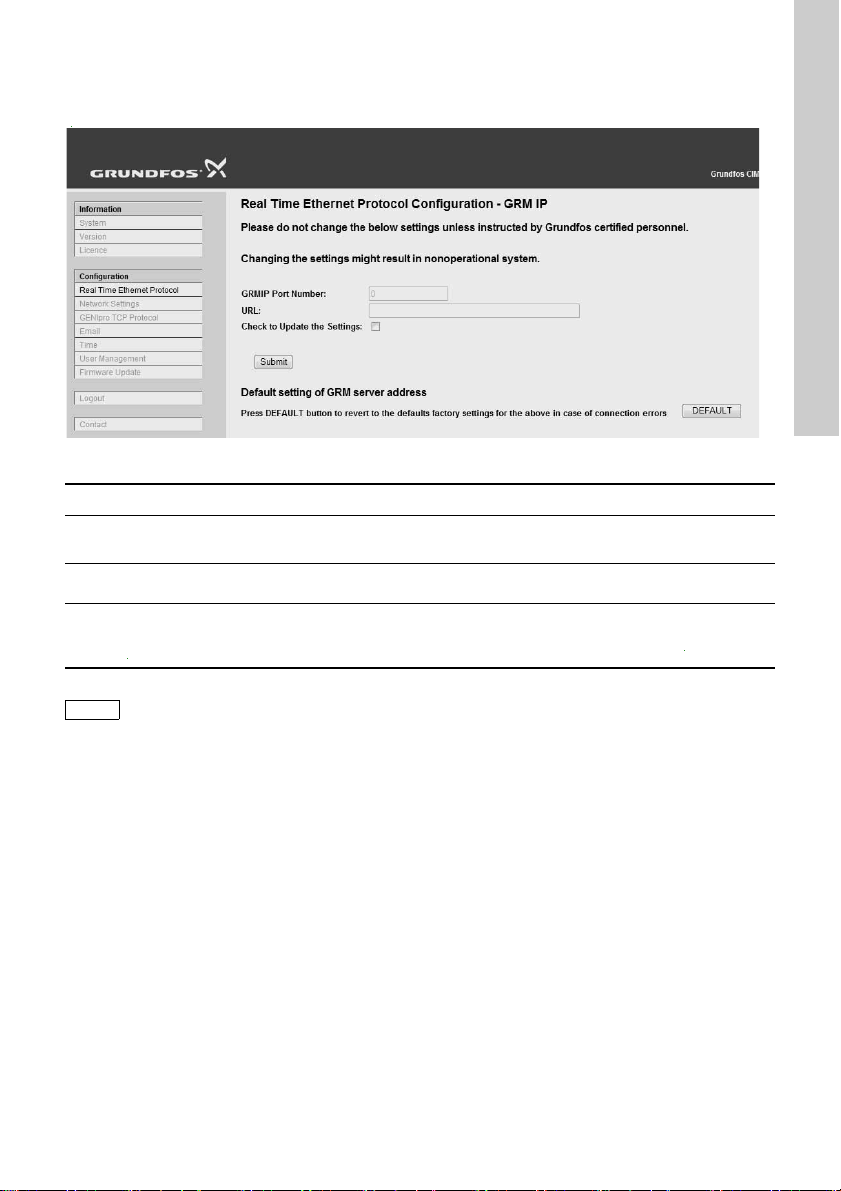

Fig. 6 Real time ethernet protocol configuration
TM06 2360 4014
Object Description
GRMIP port
number A change is only needed in case Grundfos requires it
URL The default URL link to the GRM Server is active but hidden.
A change is only needed in case Grundfos requires it.
Default Setting of
GRM Server
address
Set the URL link to GRM server to default value
(only needed if a manual URL was typed in and should be changed back).
Note
You need a contract with Grundfos and an
external router with internet connection to
gain access to the GRM server.

Appendix
134
Network settings

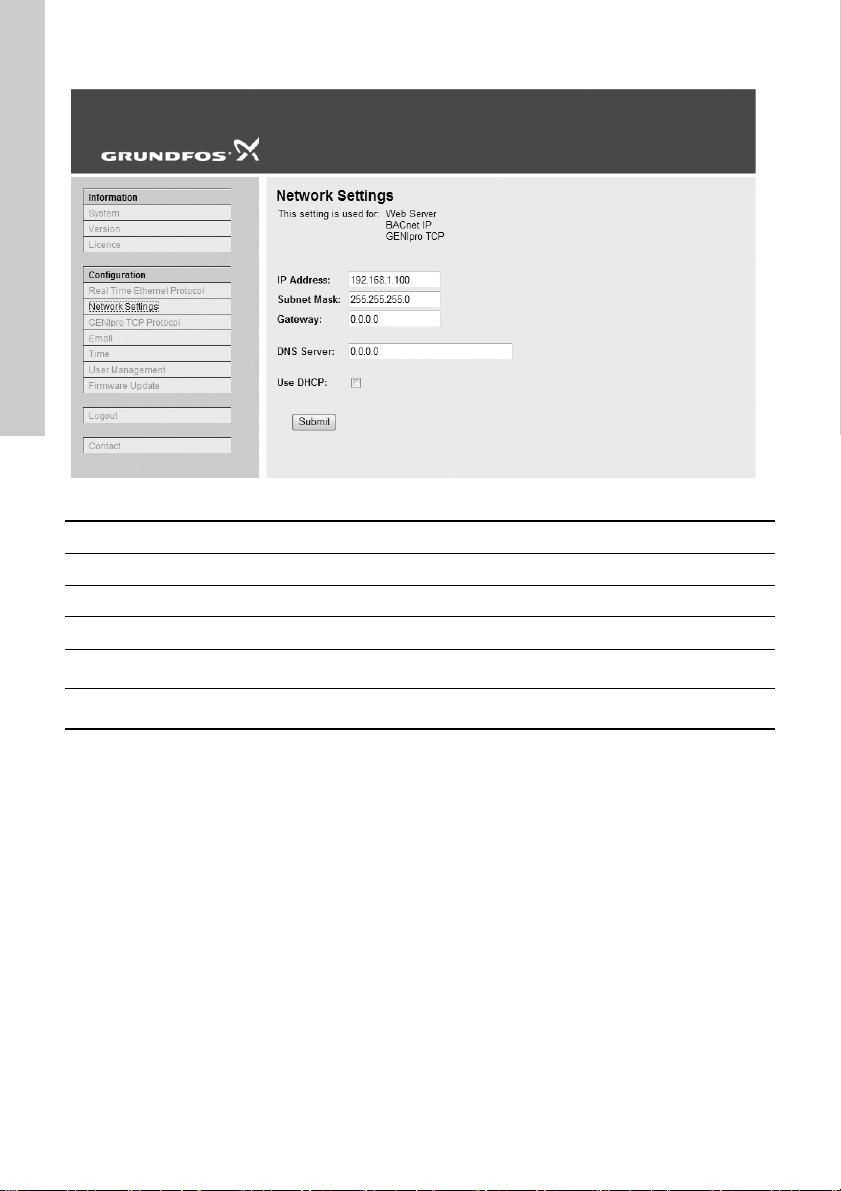

Fig. 7 Network settings
TM05 6066 1814
Object Description
IP address Factory setting: 192.168.1.100.
Subnet mask Factory setting: 255.255.255.0.
Gateway Factory setting: 192.168.1.1.
DNS Server The module can be configured to use a specific domain name server.
Factory setting: 0.0.0.0.
Use DHCP The module can be configured to automatically obtain the IP address from a DHCP
server on the network. Factory setting: Do not use DHCP.

Appendix
135
GENIpro TCP port settings
TCP Port Number
The module can transfer data from a Grundfos PC tool to the product via the GENIpro protocol.

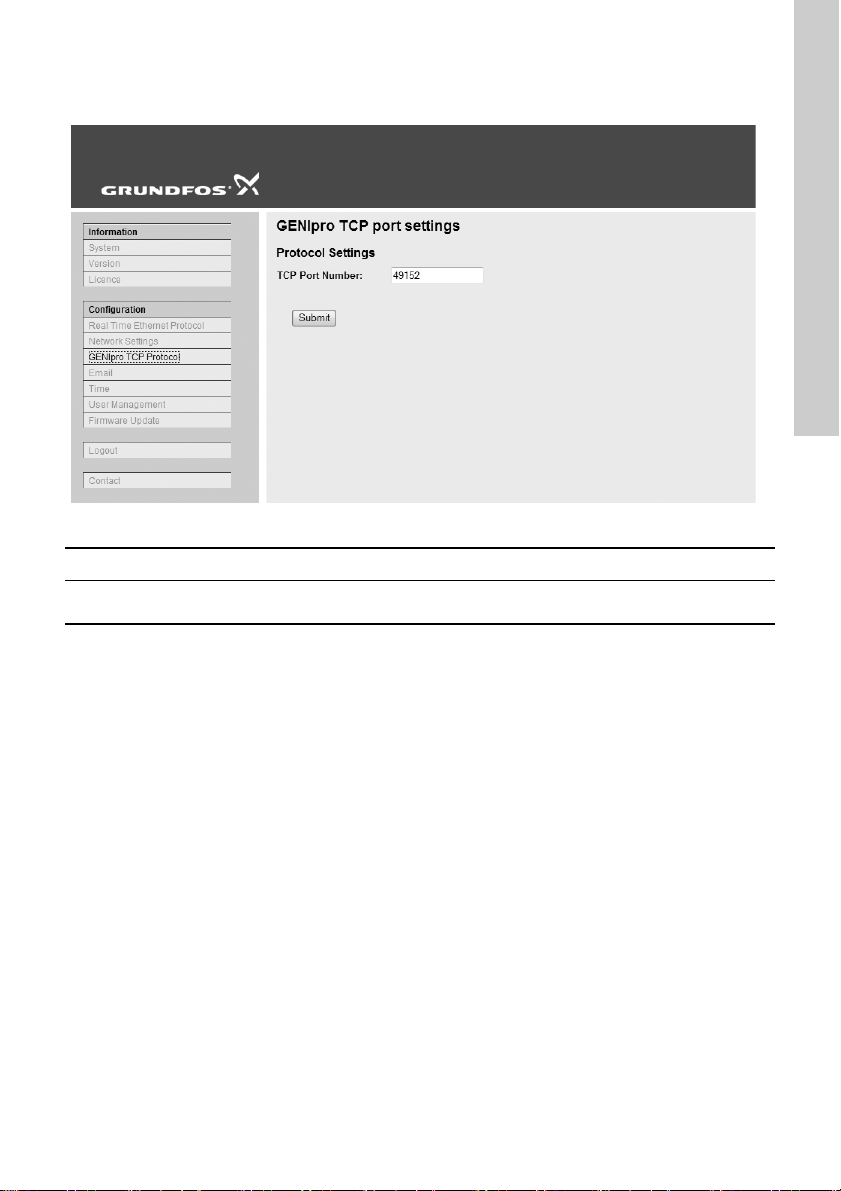

Fig. 8 GENIpro TCP port settings
TM05 6067 1814
Object Description
TCP Port Number The TCP port number of the module and that of the PC tool must be identical.
Factory setting: 49152.
