Nederlands (NL) Installatie- en bedieningsinstructies
Vertaling van de oorspronkelijke Engelse versie
In deze installatie- en bedieningsinstructies worden
de Grundfos CR, CRI en CRN pompen, 0,37 - 75 kW
beschreven.
Paragrafen 1-4 bevatten de informatie die nodig is
om het product veilig te kunnen uitpakken, installe-
ren en starten.
Paragrafen 5-10 bieden belangrijke informatie over
het product, alsmede informatie over service, pro-
bleemoplossing en afvoer van het product.
INHOUD
Pagina
1. Algemene informatie
1.1 Gevarenaanduidingen
De onderstaande symbolen en gevarenaanduidingen
worden mogelijk weergegeven in installatie- en
bedrijfsinstructies, veiligheidsinstructies en service-
instructies van Grundfos.
De gevarenaanduidingen zijn als volgt gestructureerd:
1.2 Opmerkingen
De onderstaande symbolen en opmerkingen worden
mogelijk weergegeven in installatie- en bedrijfsin-
structies, veiligheidsinstructies en service-instruc-
ties van Grundfos.
1. Algemene informatie 351
1.1 Gevarenaanduidingen 351
1.2 Opmerkingen 351
2. Het product ontvangen 352
2.1 Het product transporteren 352
2.2 Het product uitpakken 352
2.3 Het product inspecteren 352
2.4 Het product hijsen 352
3. Het product installeren 353
3.1 Mechanische installatie 353
3.2 Elektrische aansluiting 359
4. Het product in bedrijf nemen 362
4.1 Aanloop asafdichting 362
4.2 Frequentie van in- en uitschakelingen 363
4.3 Het product bedienen 363
5. Productintroductie 364
5.1 Identificatie 364
5.2 Beoogd gebruik van het product 365
6. Het product onderhouden of repareren 365
6.1 Verontreinigde producten 367
6.2 Servicedocumentatie 367
6.3 Het product onderhouden 367
7. Het product buiten werking stellen 369
7.1 Bescherming tegen vorst 369
7.2 Het product permanent buiten werking
stellen 369
8. Problemen met het product opsporen 370
9. Technische specificaties 372
9.1 Bedrijfscondities 372
9.2 Elektrische gegevens 374
9.3 Afmetingen en gewichten 374
10. Afvoeren van het product 374
Lees dit document voordat u de installatie
gaat uitvoeren. De installatie en bediening
moeten voldoen aan de lokale regelgeving
en gangbare gedragscodes.
GEVAAR
Geeft een gevaarlijke situatie aan die, als
deze niet wordt vermeden, zal resulteren
in de dood of in ernstig persoonlijk letsel.
WAARSCHUWING
Geeft een gevaarlijke situatie aan die, als
deze niet wordt vermeden, zou kunnen
resulteren in de dood of in ernstig per-
soonlijk letsel.
LET OP
Geeft een gevaarlijke situatie aan die, als
deze niet wordt vermeden, zou kunnen
resulteren in licht of middelzwaar persoon-
lijk letsel.
SIGNAALWOORD
Beschrijving van gevaar
Gevolg van negeren van waarschuwing.
- Actie om het gevaar te vermijden.
Neem deze instructies in acht voor explo-
sieveilige producten.
Een blauwe of grijze cirkel met een wit gra-
fisch symbool geeft aan dat een actie moet
worden uitgevoerd.
Een rode of grijze cirkel met een diagonale
balk, mogelijk met een zwart grafisch sym-
bool, geeft aan dat een actie niet moet
worden uitgevoerd of moet worden
gestopt.
Als deze instructies niet in acht worden
genomen, kan dit resulteren in technische
fouten en schade aan de installatie.
Tips en advies om het werk gemakkelijker
te maken.

Nederlands (NL)
352
2. Het product ontvangen
2.1 Het product transporteren
2.2 Het product uitpakken
2.3 Het product inspecteren
Doe het volgende voordat u het product installeert:
1. Controleer of het product overeenkomt met de
bestelling.
2. Controleer of er geen zichtbare onderdelen
beschadigd zijn.
Als onderdelen beschadigd zijn of ontbreken, neemt
u contact op met uw lokale Grundfos vestiging.
2.4 Het product hijsen
Bij het hijsen van het complete product met motor
dienen de volgende instructies gevolgd te worden:
• Pompen met 0,37 - 5,5 kW motoren, alle typen:
Hijs de pomp op aan banden of vergelijkbare hijs-
apparatuur in de motorflens.
• Pompen met motoren van 7,5 - 22 kW, Grundfos
MG en MGE:
Hijs de pomp op aan de hijsogen van de motor.
• Pompen met motoren van 7,5 - 45 kW, andere
typen dan Grundfos MG en MGE:
Hijs de pomp op aan de hijsbeugels aan de
motorflens.
Afb. 1 Hijspunten
* In het geval van pompen met andere motoren
dan Grundfos MG en MGE.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Houd het product in een stabiele en
vaste positie tijdens het transport.
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Houd het product in een stabiele positie
tijdens het uitpakken.
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Volg de hijsinstructies.
- Gebruik hijsapparatuur die is goedge-
keurd voor het gewicht van het product.
- Personen moeten op veilige afstand van
het product blijven tijdens hijsactivitei-
ten.
- Draag een persoonlijke veiligheidsuit-
rusting.
Hou er rekening mee dat het zwaartepunt
van de pomp dicht bij de motor ligt.
0,37 - 5,5 kW 7,5 - 22 kW
TM04 0339 0608 TM04 0341 0608
7,5 - 45 kW*
TM05 9564 4113

Nederlands (NL)
353
3. Het product installeren
3.1 Mechanische installatie
3.1.1 Het product hijsen
Zie paragraaf 2.4 Het product hijsen voor hijsinstruc-
ties.
3.1.2 Motorlager aan aandrijvingszijde
Zorg dat u het juiste type motorlager aan aandrij-
vingszijde (DE) gebruikt voor de pomp met vrij
aseinde. Controleer de specifieke pompserie en
pompuitvoering die op het typeplaatje staan vermeld
en selecteer het overeenkomstige DE-lager.
1) Radpleeg de codes voor de pompuitvoering in paragraaf 5.1.2 Typesleutel voor CR, CRN 32, 45 en 64.
2) Fabrieksproductuitvoeringen (FPV).
WAARSCHUWING
Verontreiniging bij het verpompen van
drinkwater
Dood of ernstig persoonlijk letsel
- Voordat de pomp wordt gebruikt voor
het leveren van drinkwater, spoelt u
deze grondig door met schoon water.
- Gebruik de pomp niet voor drinkwater
als de inwendige onderdelen in contact
zijn geweest met deeltjes of substanties
die niet geschikt zijn voor water dat is
bedoeld voor menselijke consumptie.
De pomp moet volgens de nationale water-
voorschriften en -normen worden geïnstal-
leerd.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Volg de hijsinstructies.
- Gebruik hijsapparatuur die is goedge-
keurd voor het gewicht van het product.
- Personen moeten op veilige afstand van
het product blijven tijdens hijsactivitei-
ten.
- Draag een persoonlijke veiligheidsuit-
rusting.
DE-lager
CR 1-64 pompserie DE-lager CR 95-255 pompserie
Pompuitvoering1) Groef kogellager
(62/63xx) Hoekcontactlager (73xx) Groef kogellager (62/63xx) Hoekcontactlager (73xx)
A Standaardpomp 0,37 - 3 kW 4-45 kW 75-200 kW 5,5 - 55 kW
TPomp met Thrust Handling Device
(THD)2) - - 5,5 - 55 kW Niet toegestaan
ZPomp met
lagerflens2) 0,37 - 45 kW Niet toegestaan 5,5 - 200 kW Niet toegestaan

Nederlands (NL)
354
3.1.3 Installatierichtlijnen

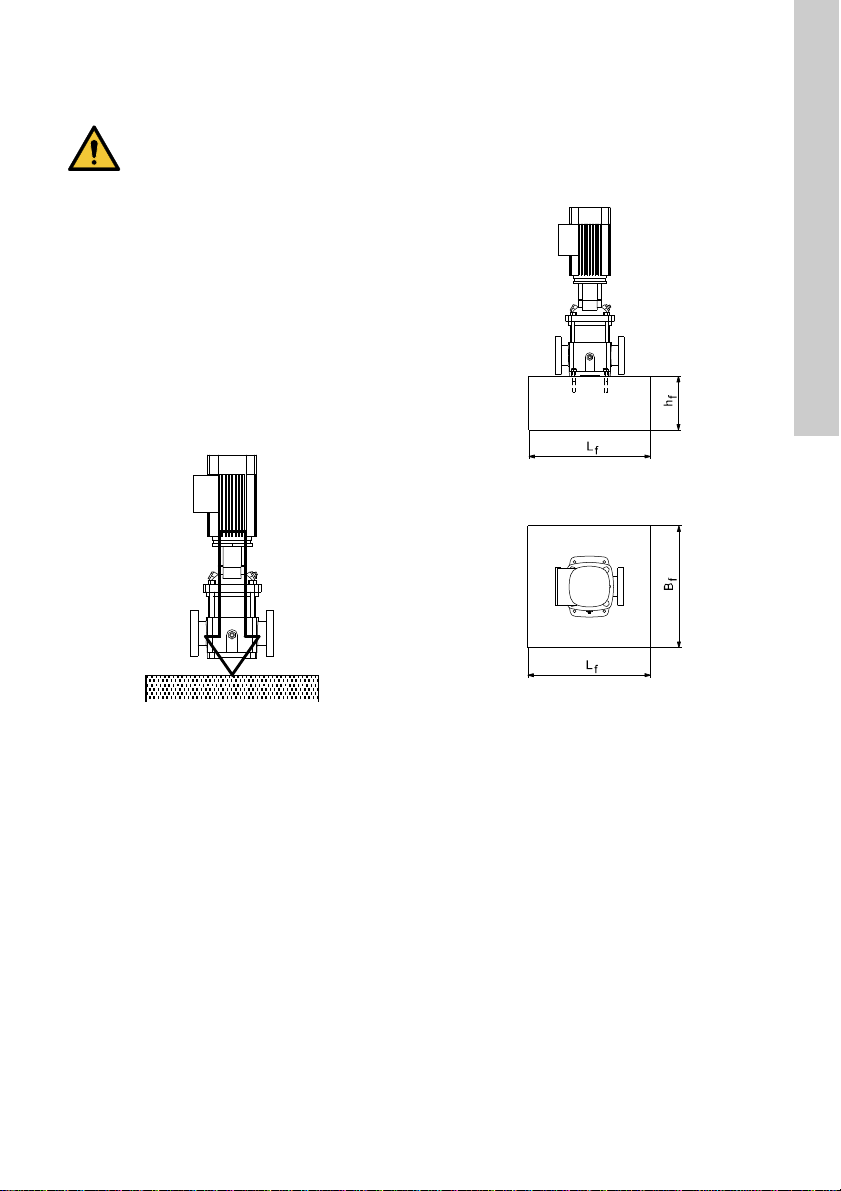

De pomp moet op een horizontale, vlakke en solide fundering worden gemonteerd met behulp van bouten door
de gaten in de voetplaat. Houd bij het installeren van de pomp rekening met de onderstaande informatie om
beschadiging van de pomp te voorkomen.
Afbeelding Informatie
1
TM02 0013 3800
De richting waarin de vloeistof door de pomp stroomt, is met pijlen
op het voetstuk van de pomp aangegeven.
2
TM00 2256 3393
Deze informatie wordt verstrekt in afb. 3 in de bijlage:
• lengtes van poort tot poort
• afmetingen van de voetplaat
• leidingaansluitingen
• diameter en positie van funderingsbouten.
3
TM01 1241 4097
U kunt de pomp zowel verticaal als horizontaal installeren. Echter,
de motor mag nooit lager dan het horizontale vlak komen te liggen
of ondersteboven worden geïnstalleerd.
De ruimte moet goed geventileerd zijn ten behoeve van de motor-
koeling.
Motoren groter dan 4 kW moeten worden ondersteund.
3a
TM05 7705 1013
Aanvullende ondersteuning. Aangezien het zwaartepunt van de
pomp relatief hoog ligt, adviseren wij pompen die worden geïnstal-
leerd op schepen, in gebieden waar het risico op aardbevingen
bestaat of in systemen die kunnen worden verplaatst, uit te rusten
met een extra steunbeugel. U kunt de beugel van het lantaarnstuk
aan een schot van het schip, een stevige wand in een gebouw of
een stevig bouwelement bevestigen.
4
TM02 0116 3800
Om geluid van de pomp te minimaliseren, adviseren wij u leiding-
compensatoren aan beide kanten van de pomp te bevestigen.
Bouw een fundering en voer de mechanische installatie uit op de
wijze zoals beschreven in paragraaf 3.1.4 Fundatie. Plaats de
afsluiters aan beide kanten van de pomp om te voorkomen dat het
systeem leegloopt als de pomp verplaatst moet worden voor reini-
ging, reparatie of vervanging.
Bescherm de pomp altijd tegen terugstroming door middel van een
terugslagklep.
5
TM02 0114 3800
Installeer de leidingen zodanig dat luchtinsluiting wordt vermeden,
vooral aan de inlaatzijde van de pomp.
6
TM02 0115 3800
Plaats een vacuümstop dichtbij de pomp als de installatie één van
de volgende karakteristieken heeft:
• De persleiding loopt schuin weg van de pomp.
• Er kan een heveleffect ontstaan.
• Beveiliging tegen terugstroming van verontreinigde vloeistoffen
is benodigd.
2
1
2
1
L
LB
4 x ø
B

Nederlands (NL)
355
3.1.4 Fundatie
We adviseren u om de pomp te installeren op een
betonnen fundering die zwaar genoeg is om voortdu-
rende en niet-meegevende ondersteuning te bieden
aan de gehele pomp. De fundering moet trillingen,
normale spanning of schokken kunnen absorberen.
De betonnen fundering moet waterpas staan en een
glad oppervlak hebben.
Plaats de pomp op de fundering en veranker deze.
De voetplaat moet geheel ondersteund worden.
De volgende instructie geldt bij het monteren van de
pomp in zowel verticale als horizontale positie.
Plaats de pomp op de fundering en veranker deze.
Zie afb. 2.
Afb. 2 Correcte installatie
De aanbevolen lengte en breedte van de fundering
wordt weergegeven in afb. 3. Houd er rekening mee
dat de lengte en breedte van de fundering voor pom-
pen met een motorvermogen van 30 kW of minder
200 mm groter moet zijn dan de voetplaat.
Voor pompen met een motorvermogen van 37 kW of
meer, moeten de lengte en breedte altijd 1,5 x 1,5 (Lf
x Bf) meter bedragen.
Afb. 3 Fundering, verticale montage
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Houd het product in een stabiele en
vaste positie voordat u het installeert.
- Controleer of de fundering geschikt is
voor het gewicht van het product.
TM04 0342 0608
TM04 0343 0608

Nederlands (NL)
356
De lengte en breedte van de fundering dienen altijd
200 mm groter te zijn dan de lengte en breedte van
de pomp. Zie afb. 4.
Afb. 4 Fundering, horizontale montage
De massa van de fundering dient ten minste 1,5
maal de totale massa van de pomp te zijn. De mini-
male hoogte van de fundering (hf) kan vervolgens
berekend worden:
Voor de dichtheid (δ) van beton wordt normaalge-
sproken 2200 kg/m3 genomen.
Bij installaties waar werking met gering geluid speci-
fiek van belang is, adviseren we een fundering met
een massa van maximaal 5 maal de massa van de
pomp.
De fundering moet voorzien zijn van bouten waarop
de voetplaat bevestigd kan worden. Zie afb. 5.
Afb. 5 Bout in fundering
Als de funderingsbouten zijn aangebracht, plaatst u
de pomp op de fundering. Lijn vervolgens zo nodig
de voetplaat uit met opvulplaten, zodat de voetplaat
volledig horizontaal is. Zie afb. 6.
Afb. 6 Uitlijning met opvulplaten
3.1.5 Trillingsdemping
Vermindering van lawaai en trillingen wordt het beste
bereikt door middel van een betonnen fundering, tril-
lingsdempers en expansiekoppelingen.
Als u trillingsdempers gebruikt, installeert u deze
onder de fundering. Bij pompen met motorvermo-
gens van 30 kW of minder kunnen trillingsdempers
worden gebruikt zoals getoond in afb. 7.
Gebruik bij pompen met motorvermogens van 37 kW
of meer, gebruikt u een Sylomer® plaat zoals
getoond in afb. 8.
Afb. 7 Pomp op trillingsdempers
TM05 9579 4113
hf = Mpomp × 1,5
Lf × Bf × δbeton
TM03 4589 2206
TM04 0362 0608TM04 1691 1008
Opvulplaten
Trillingsdempers

Nederlands (NL)
357
Afb. 8 Pomp op Sylomer® plaat
3.1.6 Buitenopstelling
Bij installatie van de pomp in de buitenlucht, advise-
ren wij de motor te voorzien van een regenkap. Wij
adviseren u tevens een van de aftapgaten in de
motorflens te openen.
3.1.7 Aandraaimomenten voor het vastdraaien
In de tabel worden de aanbevolen aandraaimomen-
ten voor ankerbouten voor de voetplaat en flensbou-
ten weergegeven.
De boutkwaliteit moet minimaal klasse 8,8 bedragen.
3.1.8 Flenskrachten en draaimomenten
Als niet alle belastingen de maximaal toegestane
waarde bereiken zoals vermeld in onderstaande
tabellen, dan mag één van deze waarden de stan-
daardlimiet overschrijden. Neem contact op met
Grundfos voor meer informatie.
Afb. 9 Flenskrachten en draaimomenten
De volgende tabellen bevatten de waarden die gel-
den afhankelijk van de materiaalkwaliteit.
TM04 1692 1008
WAARSCHUWING
Lekkende flenspakking
Dood of ernstig persoonlijk letsel
- Draai de flensbouten aan op basis van
de aandraaimomenten die in de installa-
tie- en bedieningsinstructies worden
vermeld.
CR,
CRI,
CRN
Voetstuk
[Nm]
Flensbouten [Nm]
Boutmaat DIN, JIS,
ANSI Ovaal
1s-5 40 M10 - 50-60
M12 60 -
10-20 50 M12 60 60-70
32-64 70
M16 100 70-80
M20 150 -
M24 200 -
Sylomer® plaat
TM04 0346 2013
Y-richting: Inlaat of uitlaat
Z-richting: Richting van kamerboom
X-richting: 90 ° van inlaat of uitlaat

Nederlands (NL)
358
Krachtlimieten
Koppellimiet
3.1.9 Positionering van de klemmenkast
U kunt de klemmenkast in vier posities zetten, in
stappen van 90 °. Volg de onderstaande procedure:
1. Verwijder indien nodig de koppelingsbescher-
mers. Verwijder de koppeling niet.
2. Verwijder de bouten waarmee de motor aan de
pomp is bevestigd.
3. Draai de motor in de gewenste positie.
4. Monteer de bouten en draai deze vast.
5. Breng de koppelingsbeschermers weer aan.
Sluit de installatie aan zoals aangegeven staat op
het schema aan de binnenzijde van de klemmen-
kast.
Flens, DN
[mm] Type
CR -
Gietijzeren pomphuis CRI, CRN - Rvs pomphuis
Kracht,
Y-richting
[N]
Kracht,
Z-richting
[N]
Kracht,
X-richting
[N]
Kracht,
Y-richting
[N]
Kracht,
Z-richting
[N]
Kracht,
X-richting
[N]
25/32 1s-5 338 394 319 675 788 638
40 10 413 469 375 825 938 750
50 15 en 20 563 581 506 1125 1163 1013
65 32 694 788 638 1388 1575 1275
80 45 938 769 844 1875 1538 1688
100 64 1256 1013 1125 2513 2025 2250
Flens, DN
[mm] Type
CR -
Gietijzeren pomphuis CRI, CRN - Rvs pomphuis
Aandraai-
moment,
Y-richting
[Nm]
Aandraai-
moment,
Z-richting
[Nm]
Aandraai-
moment,
X-richting
[Nm]
Aandraai-
moment,
Y-richting
[Nm]
Aandraai-
moment,
Z-richting
[Nm]
Aandraai-
moment,
X-richting
[Nm]
25/32 1s-5 300 175 125 600 350 250
40 10 400 275 200 800 550 400
50 15 en 20 450 325 250 900 650 500
65 32 500 350 300 1000 700 600
80 45 325 400 550 650 800 1100
100 64 375 475 625 750 950 1250

Nederlands (NL)
359
3.2 Elektrische aansluiting
De elektrische aansluitingen dienen door een erkend
installateur te worden uitgevoerd, in overeenstem-
ming met de lokale regelgeving.
De bedrijfsspanning en -frequentie staan vermeld op
het typeplaatje van de motor. Zorg ervoor dat de
motor geschikt is voor de aanwezige voedingsspan-
ning en dat de motor correct is aangesloten. U vindt
een bedradingsschema in de klemmenkast.
3.2.1 Maximale opgenomen stroom
3.2.2 Kabelingang/gedraaide aansluiting
Alle motoren worden zonder gedraaide kabelingang
geleverd. Onderstaande tabel toont de aantallen en
afmetingen van de kabeldoorvoeren van de klem-
menkast volgens norm EN 50262.
Volg de instructies voor de motor bij het
uitvoeren van de elektrische aansluitingen.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- Voordat u met werkzaamheden aan het
product begint, dient u er zeker van te
zijn dat de elektriciteitstoevoer is uitge-
schakeld en niet per ongeluk kan wor-
den ingeschakeld.
- Sluit de pomp aan op een externe net-
schakelaar die dicht bij de pomp is
geplaatst en op een motorbeveiliging of
een CUE-frequentieomvormer. Zorg
ervoor dat u de hoofdschakelaar in de
stand UIT (geïsoleerd) kunt zetten. Type
en eisen zoals gespecificeerd in EN
60204-1, 5.3.2.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- De motor moet worden beschermd
tegen overbelasting door middel van
een externe motorbeveiligingsautomaat
met IEC-uitschakelklasse 10 of 20.
- Grundfos adviseert uitschakelklasse 20.
- De stroominstelling van de motorbeveili-
gingsautomaat moet worden ingesteld
overenkomstig de nominale stroom die
staat vermeld op het typeplaatje van de
motor.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- Sluit de pomp aan op hetzelfde aardpo-
tentiaal (PE) als de motor als beide
motorlagers van het geïsoleerde type
zijn, zoals keramische lagers.
Overweeg of het noodzakelijk is om een
noodschakelaar te installeren.
Sommige motoren kunnen een maximale
hoeveelheid stroom opnemen die groter is
dan de vollaststroom I1/1 die staat vermeld
op het typeplaatje. Zie de tabel hieronder.
Motortype volgens typeplaatje Bovengrens voor opgeno-
men stroom
• Motoren waarvoor beide
onderstaande waarden wor-
den weergegeven:
– vollaststroom I1/1
– maximale stroom Imax
Imax
• Grundfos MMG-G motoren
• Grundfos MMG-E motoren 1,1 x I1/1
• Motoren waarvoor alleen de
onderstaande waarde wordt
weergegeven:
– vollaststroom I1/1
I1/1
Motor
[kW]
Aantal en
afmeting van
kabelingangen Beschrijving
0,25-
0,55 2 x M20 x 1,5
De gaten hebben voorge-
goten schroefdraad en
worden gesloten met
doordrukkabelingangen.
0,75-
3,0 2 x M20 De gaten worden geslo-
ten met doordrukkabelin-
gangen.
4,0-7,5 4 x M25 De gaten worden geslo- ten met doordrukkabelin-
gangen.
11-22 2 x M20
4 x M40
De gaten worden geslo-
ten met doordrukkabelin-
gangen.
30-45 2 x M50 x 1,5 Afsluitplug.
55-75 2 x M63 x 1,5 Afsluitplug.

Nederlands (NL)
360
3.2.3 Driefasenaansluiting
1) 60 Hz motoren, 0,37 - 1,1 kW: 220-277/380-440
V.
Afb. 10 Driehoeksaansluiting
Afb. 11 Steraansluiting
Als de motor is uitgerust met PTC sensoren of PTO
contacten, moet de aansluiting overeenkomstig het
bedradingsschema in de klemmenkast gebeuren.
Sluit driefasenmotoren aan op een motorbeveiliging.
3.2.4 Eénfaseaansluiting
Afb. 12 Aansluiting, 220-230 V, 0,37 - 0,75 kW
Afb. 13 Aansluiting, 240 V, 0,37 - 0,75 kW
Afb. 14 Aansluiting, 220-230 V, 1,1 - 2,2 kW
Afb. 15 Aansluiting, 240 V, 1,1 - 2,2 kW
Eénfasemotoren van Grundfos zijn voorzien van een
thermische schakelaar; een extra motorbeveiliging is
niet nodig.
Netvoeding [V]
Driehoeksaan-
sluiting Steraansluiting
50 Hz 220-240 / 380-415
380-415 / 660-690
60 Hz 220-277 / 380-4801)
380-480 / 660-690
TM02 6656 1305TM02 6655 1305
W2 U2 V2
U1 V1 W1
U1
U2
V1
V2
W1
W2
L
3
L
2
L
1
W2 U2 V2
U1
U1
V1
V1 W1
U2
V2
W1
W2
L3
L2
L1
TM04 1693 1008TM04 1694 1008TM04 0345 0608TM04 0344 0608

Nederlands (NL)
361
3.2.5 Gebruik van een frequentie-omvormer
U kunt driefasenmotoren gebruiken voor frequentie-
omvorming in de onderstaande situaties. Deze para-
graaf heeft betrekking op motoren die zijn gedefini-
eerd in IEC 60034.
3.2.6 Algemene condities
Bescherm alle motoren die worden gebruikt met fre-
quentieomvormers tegen spanningspieken en dU/dt
conform IEC 60034-17. Grundfos adviseert u geïso-
leerde lagers te gebruiken voor motoren met bouw-
grootten vanaf 225 (45 kW/2-polig, 30 kW/4-polig en
22 kW/6-polig).
3.2.7 Voorwaarden die afhankelijk zijn van
netspanning
200-240 V
Er zijn geen uitvoerfilters vereist voor motoren met
frequentieomvormer en een netspanning tot 240 V.
380-500 V
Voor motoren met frequentieomvormer en een
motorkabellengte van minder dan 25 meter en net-
spanning tot 460 V is geen aanvullende bescherming
van de motor tegen spanningspieken vereist. Voor
motoren met frequentieomvormer en een motorka-
bellengte van minder dan 25 meter en netspanning
van meer dan 460 V zijn sinusfilters vereist.
500 V en hoger
Gebruik altijd sinusfilters voor motoren die zijn
gemarkeerd met voltages van 500 V of hoger.
Uitzondering
• Bescherm Grundfos motoren, typen MG 71 en
MG 80 (tot 1,1 kwW/2-polig en tot 0,75 kW/4-
polig) voor voedingsspanningen tot en met 440 V
zonder fase-isolatie tegen spanningspieken van
boven 650 V tussen de aansluitklemmen.
• Als u MG 71 en MG 80 gebruikt zonder fase-iso-
latie voor ingangsvoltages boven 240 V, moet u
gebruikmaken van sinusfilters bij de uitgang van
de frequentieomvormer.
MG 71 en MG 80 met fase-isolatie voor gebruik met
aandrijvingen met variabele frequentie zijn beschik-
baar als standaardproducten.
Door Grundfos geleverde motoren
U kunt alle driefasenmotoren van MG met fase-isola-
tie aansluiten op een frequentieomvormer.
Andere motoren dan door Grundfos worden
geleverd
Neem contact op met Grundfos of met de fabrikant
van de motor.
3.2.8 Fase-isolatie, MG 71 en 80
Motoren van MG, bouwgrootten 71 en 80, bieden
standaard geen fase-isolatie. De motoren zijn niet
geschikt voor gebruik met een frequentieomvormer
aangezien zij niet beschermd worden tegen de span-
ningspieken die worden veroorzaakt door het
gebruik van de frequentieomvormer. Alleen motoren
met een nominale spanning van 460 V of hoger heb-
ben fase-isolatie.
Wij raden aan om alle andere motoren te bescher-
men tegen spanningspieken hoger dan 1200 V bij
2000 V/µsec.
U kunt bovengenoemde storingen, zowel geluid als
schadelijke spanningspieken, voorkomen door een
LC-filter te monteren tussen de frequentieomvormer
en de motor.
Neem voor meer details contact op met de leveran-
cier van de frequentieomvormer of motor.
Motoren met versterkte isolatie kunnen als
optie worden geleverd. Deze motoren zijn
conform IEC 60034-25, zodat er geen
sinusfilters nodig zijn. Dit betekent niet dat
kan worden afgezien van geïsoleerde
lagers vanaf bouwgrootte 225.
Gebruik van een frequentieomvormer bij
MG motoren zonder fase-isolatie zorgt
voor schade aan de motor.

Nederlands (NL)
362
4. Het product in bedrijf nemen
Afb. 16 Ontluchtingsklep, standaard en een opti-
onele oplossing met slangaansluiting
Volg de instructies voor inschakeling in de bijlage.
CR, CRI, CRN 1s t/m 5
Voor deze pompen raden wij u aan de omloopregel-
klep te openen tijdens inschakelen. Zie afb. 18 voor
de locatie van de omloopregelklep. De omloopregel-
klep verbindt de inlaatzijde met de uitlaatzijde van de
pomp, waardoor het vullen wordt vereenvoudigd.
Sluit de omloopregelklep weer zodra de werking sta-
biel is.
Bij het verpompen van vloeistoffen die lucht bevat-
ten, adviseren wij u de omloopregelklep open te
laten als de werkdruk lager is dan 6 bar.
Sluit de omloopregelklep als de werkdruk constant
hoger is dan 6 bar. Anders slijt het materiaal bij de
opening vanwege de hoge vloeistofsnelheid.
4.1 Aanloop asafdichting
Het afdichtingsloopvlak wordt gesmeerd met de ver-
pompte vloeistof, en dit betekent dat een bepaalde
lekkage vanuit de asafdichting kan komen.
Wanneer u de pomp voor de eerste keer inschakelt,
of wanneer u een nieuwe asafdichting hebt geïnstal-
leerd, is een bepaalde aanloopperiode nodig voordat
de lekkage is gereduceerd tot een aanvaardbaar
niveau. De benodigde tijd hiervoor hangt af van de
bedrijfsstatus, d.w.z. elke keer dat de bedrijfsstatus
verandert wordt een nieuwe aanloopperiode gestart.
Onder normale omstandigheden verdampt de lek-
kende vloeistof. Hierdoor wordt geen lekkage gede-
tecteerd.
WAARSCHUWING
Corrosieve vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Giftige vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
LET OP
Hete of koude vloeistof
Licht of middelzwaar persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
- Let op de richting van de ontluchting-
klep bij het vullen van de pomp met
vloeistof en het ontluchten hiervan.
- Zorg ervoor dat niemand gewond kan
raken door uitstromende vloeistof.
Vul de pomp met vloeistof en ontlucht
deze voordat u de pomp inschakelt.
Let op de richting van de ontluchtingsklep
tijdens het vullen met vloeistof en het ont-
luchten. Zorg ervoor dat de ontsnappende
vloeistof geen schade kan toebrengen aan
de motor of andere onderdelen.
Als de pomp droog loopt, kunnen de lagers
en de asafdichting van de pomp bescha-
digd raken.
TM05 1160 0611 - TM05 8098 1913
WAARSCHUWING
Corrosieve vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Giftige vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
LET OP
Hete of koude vloeistof
Licht of middelzwaar persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
Zorg dat een lek geen schade aan de
apparatuur kan veroorzaken.

Nederlands (NL)
363
4.2 Frequentie van in- en uitschakelingen
4.3 Het product bedienen
Houd voor een veilige bediening van het product
rekening met de volgende gevarenaanduidingen:
Zie afb. 4 in de bijlage.
Hete of koude oppervlakken
Afb. 17 toont welke onderdelen van de pomp net zo
heet of koud worden als de verpompte vloeistof.
Afb. 17 Hete of koude oppervlakken op een CR,
CRI en CRN pomp
Voor onderhoud van de motorlagers bij omgevings-
temperaturen van boven 40 °C, zie paragraaf
10. Afvoeren van het product.
Motor-
vermogen
[kW] Maximumaantal starts per uur
0,37 - 2,2 250
3-4 100
5,5 - 11 50
18,5 - 22 40
30 90
37 50
45 80
55 50
75 50
WAARSCHUWING
Verontreiniging bij het verpompen van
drinkwater
Dood of ernstig persoonlijk letsel
- Gebruik de pomp niet voor drinkwater
als de inwendige onderdelen in contact
zijn geweest met deeltjes of substanties
die niet geschikt zijn voor water dat is
bedoeld voor menselijke consumptie.
WAARSCHUWING
Luchtgeluid
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Te hoge druk en lekkage
Dood of ernstig persoonlijk letsel
- Laat de pomp niet werken tegen een
gesloten afsluiter.
LET OP
Heet of koud oppervlak
Licht of middelzwaar persoonlijk letsel
- Zorg dat niemand per ongeluk met hete
of koude oppervlakken in aanraking kan
komen.
LET OP
Hete of koude vloeistof
Licht of middelzwaar persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
TM04 0361 0608
Pompkop
Pompmantel
Voetstuk

Nederlands (NL)
364
5. Productintroductie
5.1 Identificatie
5.1.1 Typesleutel voor CR, CRI, CRN 1s, 1, 3, 5, 10, 15 en 20
5.1.2 Typesleutel voor CR, CRN 32, 45 en 64
Voorbeeld CR 3- 10 X- X- X- X- XXXX
Serie: CR, CRI, CRN
Nominaal debiet in m3/h
Aantal waaiers
Code voor pompuitvoering
Code voor leidingaansluiting
Code voor materialen
Code voor rubber pomponderdelen
Code voor asafdichting
Voorbeeld CR 32- 2 1- X- X- X- X- XXXX
Serie: CR, CRN
Nominaal debiet in m3/h
Aantal trappen
Aantal waaiers met een kleinere diameter
Code voor pompuitvoering
Code voor leidingaansluiting
Code voor materialen
Code voor rubber pomponderdelen
Code voor asafdichting

Nederlands (NL)
365
5.2 Beoogd gebruik van het product
Gebruik de CR, CRN pompen uitsluitend in overeen-
stemming met de specificatie die staat vermeld in
deze installatie- en bedieningsinstructies.
5.2.1 Toepassingen
De Grundfos meertraps in-line centrifugaalpompen,
type CR, CRI en CRN, zijn ontwikkeld voor vele toe-
passingen.
CR, CRI, CRN
CR, CRI en CRN pompen zijn geschikt voor het
transporteren, rondpompen en drukverhogen van
warme of koude vloeistoffen.
CRN
Gebruik CRN pompen in systemen waar alle medium
rakende delen van hoogwaardig RVS gemaakt zijn.
5.2.2 Te verpompen vloeistoffen
CR, CRI en CRN pompen zijn geschikt voor het ver-
pompen van dunne, schone, niet-ontvlambare, niet-
brandbare of niet-explosieve vloeistoffen die geen
vaste deeltjes of vezels bevatten.
Voor het verpompen van vloeistoffen met een hogere
dichtheid en/of viscositeit dan water dienen waar
nodig motoren met een corresponderend hoger ver-
mogen te worden gebruikt.
6. Het product onderhouden of
repareren
Zie paragraaf 2.4 Het product hijsen voor hijsinstruc-
ties.
GEVAAR
Brand en explosie
Dood of ernstig persoonlijk letsel
- Gebruik de pomp niet voor ontvlambare,
brandbare of explosieve vloeistoffen.
WAARSCHUWING
Chemische aantasting en lekkage
Dood of ernstig persoonlijk letsel
- Gebruik de pomp niet voor vloeistoffen
die de pompmaterialen chemisch aan-
tasten.
- Neem bij twijfel contact op met Grund-
fos.
WAARSCHUWING
Corrosieve vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Giftige vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
LET OP
Hete of koude vloeistof
Licht of middelzwaar persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel.
- Voordat u met werkzaamheden aan het
product begint, dient u er zeker van te
zijn dat de elektriciteitstoevoer is uitge-
schakeld en niet per ongeluk kan wor-
den ingeschakeld.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- Sluit de pomp aan op hetzelfde aardpo-
tentiaal (PE) als de motor als beide
motorlagers van het geïsoleerde type
zijn, zoals keramische lagers.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Volg de hijsinstructies.
- Gebruik hijsapparatuur die is goedge-
keurd voor het gewicht van het product.
- Personen moeten op veilige afstand van
het product blijven tijdens hijsactivitei-
ten.
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Houd het product in een stabiele en
vaste positie wanneer u hiermee werkt.
WAARSCHUWING
Corrosieve vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
WAARSCHUWING
Giftige vloeistoffen
Dood of ernstig persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.

Nederlands (NL)
366
WAARSCHUWING
Verontreiniging bij het verpompen van
drinkwater
Dood of ernstig persoonlijk letsel
- Voordat de pomp wordt gebruikt voor
het leveren van drinkwater, spoelt u
deze grondig door met schoon water.
- Gebruik de pomp niet voor drinkwater
als de inwendige onderdelen in contact
zijn geweest met deeltjes of substanties
die niet geschikt zijn voor water dat is
bedoeld voor menselijke consumptie.
- Gebruik altijd originele reserveonderde-
len die geschikt zijn voor drinkwater.

Nederlands (NL)
367
Wij adviseren u pompen met motoren van 7,5 kW of
meer op de pomplocatie te repareren. Noodzakelijke
hijsapparatuur moet beschikbaar zijn.
6.1 Verontreinigde producten
Als een product is gebruikt in een vloeistof die scha-
delijk voor de gezondheid of giftig is, wordt het pro-
duct aangemerkt als verontreinigd.
Als u Grundfos vraagt om zo'n pomp te servicen, dan
dienen de volgende gegevens over de verwerkte
vloeistof etc. aan Grundfos verstrekt te worden voor-
dat het product voor service wordt opgestuurd.
Anders kan Grundfos weigeren het product een ser-
vicebeurt te geven.
Elke aanvraag voor service moet details over de
vloeistof bevatten.
Reinig het product zo goed mogelijk voordat u het
retourneert.
De kosten voor het retourneren van het product zijn
voor rekening van de klant.
6.2 Servicedocumentatie
6.2.1 Pomp
Servicedocumentatie en servicekits zijn beschikbaar
in het Grundfos-productcentrum (http://product-
selection.grundfos.com).
6.2.2 Motor
Grundfos motoren
Service dokumentatie is beschikbaar op Grundfos
Product Center (http://product-selection.grund-
fos.com/).
Mocht u nog vragen hebben, neem dan contact op
met Grundfos.
Motoren van andere merken dan MG
Neem contact op met de fabrikant van de motor.
6.3 Het product onderhouden
LET OP
Hete of koude vloeistof
Licht of middelzwaar persoonlijk letsel
- Draag een persoonlijke veiligheidsuit-
rusting.
LET OP
Heet of koud oppervlak
Licht of middelzwaar persoonlijk letsel
- Zorg dat niemand per ongeluk met hete
of koude oppervlakken in aanraking kan
komen.
LET OP
Biologisch gevaar
Licht of middelzwaar persoonlijk letsel
- Spoel het product grondig door met
schoon water en spoel de producton-
derdelen af met water na demontage.
GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel.
- Voordat u met werkzaamheden aan het
product begint, dient u er zeker van te
zijn dat de elektriciteitstoevoer is uitge-
schakeld en niet per ongeluk kan wor-
den ingeschakeld.
WAARSCHUWING
Vallende voorwerpen
Dood of ernstig persoonlijk letsel
- Volg de hijsinstructies.
- Gebruik hijsapparatuur die is goedge-
keurd voor het gewicht van het product.
- Personen moeten op veilige afstand van
het product blijven tijdens hijsactivitei-
ten.
- Draag een persoonlijke veiligheidsuit-
rusting.
