INSTRUCTIONS DE SÉCURITÉ
Cemanueld’utilisationcomprenddesindicationssurlefonctionnement
de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur.
Merci de le lire attentivement avant la première utilisation et de le
conserver soigneusement pour toute relecture future. Ces instructions
doivent être lues et bien comprises avant toute opération. Toute
modification ou maintenance non indiquée dans le manuel ne doit pas
être entreprise. Tout dommage corporel ou matériel dû à une utilisation
non-conforme aux instructions de ce manuel ne pourra être retenu à
la charge du fabricant. En cas de problème ou d’incertitude, veuiller
consulter une personne qualifiée pour manier correctement l’appareil.
Cet appareil doit être utilisé uniquement pour faire du démarrage
dans les limites indiquées sur l’appareil et le manuel. Il faut respecter
les instructions relatives à la sécurité. En cas d’utilisation inadéquate
ou dangereuse, le fabricant ne pourra être tenu responsable.
Appareil destiné à un usage à l’intérieur. Il ne doit pas être exposé à
la pluie.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance, s’ils
(si elles) sont correctement surveillé(e)s ou si des instructions relatives
à l’utilisation de l’appareil en toute sécurité leur ont été données et
si les risques encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants sans surveillance.
A n’utiliser en aucun cas pour charger des piles ou des batteries non-
rechargeables.
Utiliser exclusivement le chargeur fourni avec l’appareil pour la
recharge des batteries.
Ne pas utiliser l’appareil, si le cordon d’alimentation ou la fiche de
secteur sont endommagés.
Ne jamais charger une batterie gelée ou endommagée.
Ne pas couvrir l’appareil.
Ne pas placer l’appareil à proximité d’une source de chaleur et à des
températures durablement élevées (supérieurs à 50°C).
Ne pas obstruer les ouvertures de ventilation. Se référer à la partie
installation avant d’utiliser l’appareil.
Le mode de fonctionnement automatique ainsi que les restrictions
applicables à l’utilisation sont expliqués ci-après dans ce mode
d’emploi.
Une batterie en charge peut émettre des gaz explosif.
• Pendant la charge, la batterie doit être placée dans un emplacement
bien aéré.
22
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

• Eviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à
l’encontre des courts-circuits.
Risque de projection d’acide !
• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement
à l’eau et consulter un médecin sans tarder.
Connexion / déconnexion :
• Déconnecter l’alimentation avant de brancher ou de débrancher
les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la
première. L’autre connexion doit être effectuée sur le châssis loin
de la batterie et de la canalisation de combustible. Le chargeur de
batterie doit alors être raccordé au réseau.
Raccordement :
• Cet appareil doit être raccordé à un socle de prise de courant relié
à la terre.
• Cet appareil est muni d’une protection par fusible
• Le raccordement au réseau d’alimentation doit être effectué
conformément aux règles d’installation nationales.
Entretien :
• Si le câble d’alimentation est endommagé, il doit être remplacé
par un câble ou un ensemble spécial disponible auprès du fabri-
cant ou de son service après-vente.
• L’entretien doit être effectué que par une personne qualifiée
• Avertissement ! Débrancher toujours la fiche de la prise secteur
avant d’effectuer des travaux sur l’appareil.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant,
son service après-vente ou des personnes de qualification similaire
afin d’éviter un danger.
• Régulièrement, enlever le capot et dépoussiérer à la soufflette. En
profiter pour faire vérifier la tenue des connexions électriques avec
un outil isolé par un personnel qualifié.
• N’utiliser en aucun cas des solvants ou autres produits nettoyants
agressifs
• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.
Réglementation :
• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Marque de conformité EAC (Communauté économique Eurasienne).
33
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

• Matériel conforme aux exigences britanniques. La déclaration de
conformité britannique est disponible sur notre site (voir à la page
de couverture).
• Matériel conforme aux normes Marocaines. La déclaration Cم
(CMIM) de conformité est disponible sur notre site (voir à la page
de couverture).
Mise au rebut :
• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans
une poubelle domestique.
L’accumulateur présent dans cet appareil est recyclable. Prière de
procéder conformément aux prescriptions de recyclage en vigueur.
La batterie doit être retirée de l’appareil avant que celui-ci ne soit
mis au rebut.
L’appareil doit impérativement être déconnecté du réseau d’alimen-
tation avant de retirer la batterie.
DESCRIPTION GENERALE
Les STARTPACK 12.24 CI & PRO 12.24 CI sont des démarreurs autonomes destinés au démarrage des véhicules équipés
d’une batterie de 12 V (2 x 6 V) et 24 V (6 x 2 V) au plomb à électrolyte liquide ou gel du véhicule léger au poids-lourd.
Ils fonctionnent grâce à 2 batteries internes 12 V hautes performances.

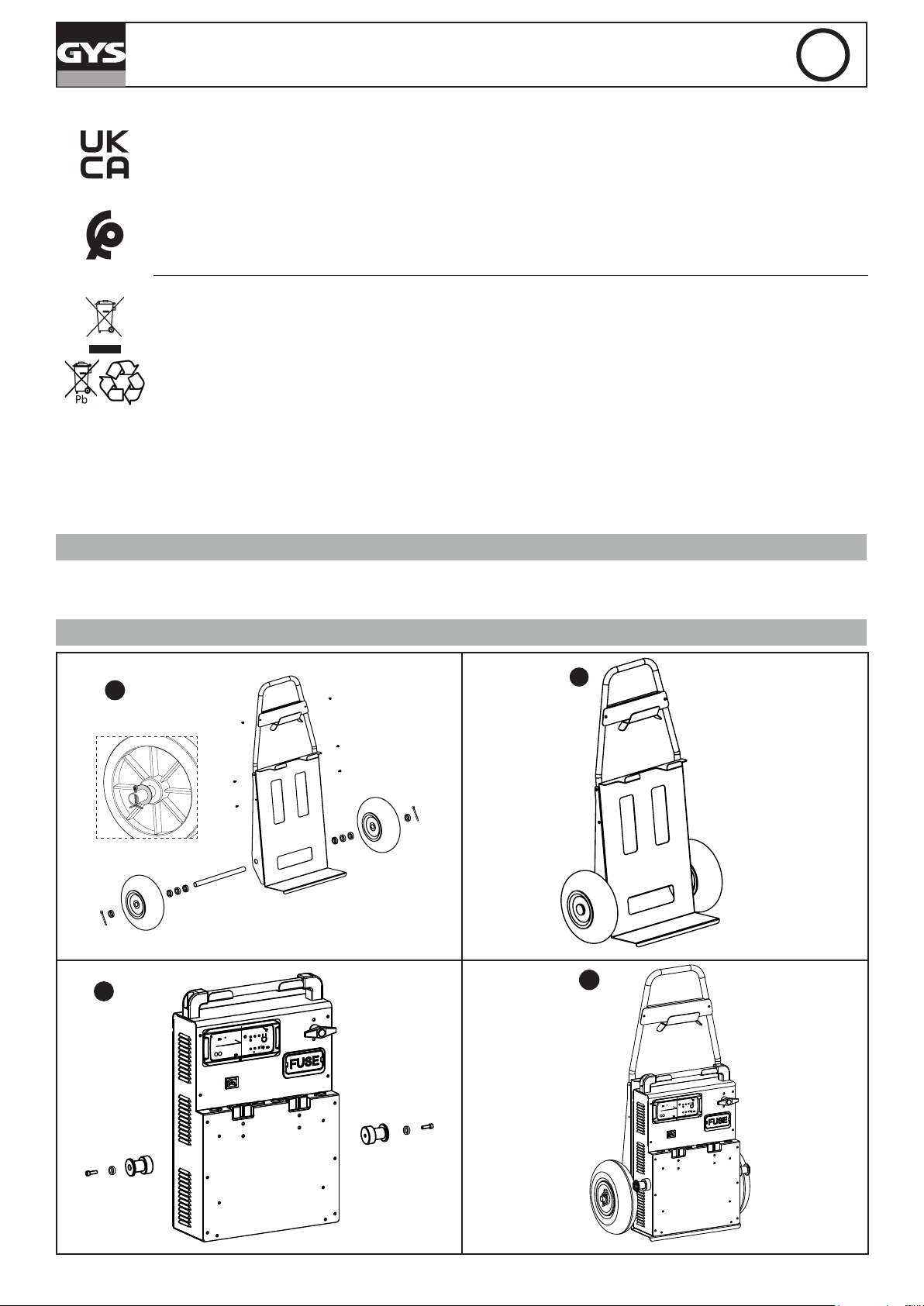

MONTAGE DU CHARIOT (STARTPACK PRO 12.24 CI)
1
2
3
4
44
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

UTILISATION EN MODE DEMARREUR
STARTPACK 12.24 CI STARTPACK PRO 12.24 CI
Avant chaque démarrage, vérifier que le voyant «recharge» est éteint.
• Débrancher le cordon secteur.
• Positionner le commutateur sur OFF.
• Positionner le coupe batterie sur OFF.
• Brancher le sélecteur sur 12 V ou 24 V en fonction
du véhicule à démarrer.
• Brancher la pince rouge au (+) et la pince noire au (-).
En cas d’inversion de polarité, le STARTPACK l’indique : buzzer + led rouge allumée.
• Positionner le commutateur sur 12 V ou 24 V
en fonction du véhicule à démarrer. • Positionner le coupe batterie sur ON.
• Tourner la clé de votre véhicule (5 secondes maximum), pour activer la fonction démarreur
si votre moteur ne démarre pas, attendre 3 minutes entre 2 tentatives de démarrage.
Un véhicule qui ne démarre pas au bout de la 3ème tentative peut avoir un problème autre qu’une batterie en mau-
vaise état : alternateur, bougie de préchauffage,…
Suite à un ou plusieurs démarrages ou à une forte consommation des batteries, le voyant rouge clignote pour avertir que les
batteries internes doivent être rechargées. Cela n’empêche pas d’autres essais de démarrage mais peut abîmer la batterie, lui
causer des dommages irreversibles.
• Une fois le véhicule démarré, mettre le
commutateur sur OFF. • Une fois le véhicule démarré, mettre le coupe batterie sur OFF.
• Débrancher la pince noire puis rouge du véhicule.
• Mettre le commutateur sur 12V. • Si le sélecteur est sur 24 V, le brancher sur 12 V.
S’il est déjà sur 12 V, laisser le sélecteur connecté.
• Brancher l’appareil sur une prise 230 V 50/60 Hz pour recharger les batteries internes
(cf. utilisation en mode chargeur).
UTILISATION EN MODE CHARGEUR (RECHARGE DES BATTERIES INTERNES)
Pour que le STARTPACK soit toujours opérationnel et pour qu’il délivre la puissance de démarrage maximale, il est
impératif de le charger après chaque utilisation et de le laisser en charge jusqu’à la prochaine utilisation.
Le STARTPACK PRO intègre un chargeur automatique qui charge et qui garde les 2 batteries internes chargées à
100% et sans surveillance (Floating System).
STARTPACK 12.24 CI STARTPACK PRO 12.24 CI
• Après utilisation, mettre le commutateur sur
OFF et déconnecter les pinces du véhicule. • Après utilisation, mettre le coupe batterie sur OFF et déconnecter les pinces du véhicule.
• Mettre le commutateur sur 12V. • Mettre le connecteur de tension sur 12 V.
• Brancher le secteur.
Si le commutateur (ou connecteur) n’est pas sur 12 V, la charge ne commence pas et/ou un message d’alerte apparait.
12 V
55
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

Pour plus de précision sur l’avancée de l’état de charge :
CHARGE
6 A
 
7STEP
SMART
CHARGER
1234567
U
I
éteint clignote allumé
1 ) Analyse
2 ) Récupération
3 ) Test sulfatation
4 ) Désulfatation
5 ) Charge
6 ) Absorption
7 ) Floating
ENTRETIEN DE LA BATTERIE INTERNE
Ces batteries à hautes performances nécessitent une attention particulière. Le respect des prescriptions ci-dessous
permet de prolonger la durée de vie des batteries :
- Mettre l’appareil en charge dès l’achat et après chaque utilisation.
- Ne pas utiliser un chargeur externe autre que celui qui est intégré dans l’appareil.
- Hors utilisation, mettre le commutateur (ou coupe-batterie) sur OFF.
- Ne jamais court-circuiter les pinces lorsque le commutateur est sur 12 ou 24 V.
- Ne jamais connecter la pince rouge sur la borne négative de la batterie et la pince noire (-) sur la masse du moteur.
Ceci mettra les batteries du Startpack en court-circuit.
- Attendre 3 minutes entre chaque tentative de démarrage. Ceci permet à la tension des batteries de remonter et aux
éléments internes de l’appareil de refroidir. Sans ce temps d’attente et si l’essai de démarrage dure trop longtemps, il
existe un risque de perdre de la puissance et de réduire les chances de démarrage aux essais suivants.
Un produit équipé d’une batterie plomb ne doit pas être stocké plus de trois mois à compter de la réception de la mar-
chandise. Dans le cas contraire, sa batterie doit être rechargée, an de conserver ses performances intactes.
De manière générale, nous conseillons de brancher le produit en permanence an de maintenir les batterie à leur
meilleur niveau de performance et accroître leur durée de vie. Sans respect de ses règles d’entretien, la batterie voit
sa résistance interne augmenter, ce qui la détériore dans le temps et de manière irréversible.
La résistance interne est un indicateur primordial permettant de déterminer :
- si la batterie a été bien entretenue, par des recharges fréquentes,
- si le booster a été stocké dans des conditions optimales : dans un endroit sec maintenu à température ambiante (15°C
à 25°C).
66
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

ANOMALIES, CAUSES, REMEDES
Anomalies Causes Remèdes
MODE DÉMARREUR
L’appareil émet un signal sonore et
la led rouge est allumée. L’appareil détecte une inversion de polarité. Vérifier la polarité de la batterie. Pince rouge au (+) de la batterie et pince noire au (-).
Le témoin «RECHARGE!» clignote. La tension de la batterie interne est
passée à un moment en dessous de
12.7 V suite à un démarrage ou à
une forte consommation.
Mettre l’appareil en charge suite à votre utilisa-
tion. Le voyant rouge s’éteint.
Des étincelles apparaissent au
moment du contact des pinces sur
la batterie.
12.24
Le commutateur est sur 12V ou
24V. Avant de brancher les pinces sur la batterie, mettre le commutateur sur OFF.
PRO 12.24
Le coupe batterie est sur ON et/
ou le sélecteur est sur 12 V ou
24 V.
Avant de brancher les pinces sur la batterie,
mettre le coupe batterie sur OFF, déconnecter
le sélecteur de tension.
Le sélecteur de tension est sur la
mauvaise position. Vérifier que la tension du véhicule correspond bien à la tension sélectionnée.
Inversion de polarité. Vérifier la polarité de la batterie.
L’appareil n’arrive plus à démarrer
le véhicule et le voyant rouge est
éteint.
La tension des batteries internes est
très basse. Il se peut qu’elles soient
endommagées.
Remettre l’appareil en charge pour tenter une
restauration des batteries.
Le fusible a fondu. Vérifier et remplacer le fusible.
MODE CHARGEUR
Seul le voyant est allumé. Les batteries internes sont fortement
déchargées (< 2 V). Batteries internes H.S.
Le commutateur n’est pas connecté
sur 12 V. Brancher correctement le connecteur de tension sur 12 V.
Le voyant est allumé et le voyant
clignote 3 fois successivement.
Le temps de charge est trop long. Batteries internes H.S.
Le voyant clignote alternative-
ment avec le voyant .
La tension des batteries est trop
haute (> 16 V). Placer le sélecteur de tension sur «12 V».
Le voyant clignote 3 fois succes-
sivement.
Protection thermique du chargeur. Le chargeur est en surchauffe car la température
ambiante est trop élevée. Il reprend automati-
quement la charge lorsque la température aura
suffissament baissé.
Le Startpack est branché sur le
secteur.
Aucun des voyants n’est allumé.
Absence d’une tension secteur. Vérifier la présence d’une tension 230V.
La carte EON est H.S. Contacter le SAV.
Le commutateur n’est pas connecté
sur 12 V. Brancher correctement le connecteur de tension sur 12 V
CONDITIONS DE GARANTIE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main
d’oeuvre).
La garantie ne couvre pas :
Toutes autres avaries dues au transport.
L’usure normale des pièces (Ex. : câbles, pinces, etc.).
Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :
- un justicatif d’achat daté (ticket de sortie de caisse, facture….)
- une note explicative de la panne.
77
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

REMPLACEMENT DE LA BATTERIE
STARTPACK 12.24 CI
1
2 3
4 4
Produit Batterie Type Tension (V) Capacité (Ah) Dimensions
(cm) Réf. batterie
STARTPACK 12.24 G16EP Batterie au plomb 2 x 12 2 x 16 18 x 8 x 17 53131
Peu importe le mode d’utilisation du STARTPACK 12.24 (12V ou 24V), remplacer dans tous les cas les
deux batteries en même temps.
Pour remplacer les batteries :
• Déconnecter au préalable le booster du réseau d’alimentation.
• Dévisser la coque arrière ( 1- 7 vis) et la retirer.
• Une fois la coque arrière enlevée, les batteries se trouvent de face, l’une devant l’autre (cf illustration).
• Pour les retirer :
- Dévisser les vis (cf illustrations 2et 3) qui permettent la liaison entre les batteries et le reste de la connectique
du STARTPACK.
- Dévisser la barre de xation (zone rayée
1
)qui se situe entre les deux batteries 4.
- Enlever dans un premier temps la batterie de devant.
- Enn retirer la deuxième batterie.
Une fois la première batterie retirée, penser à bien isoler les bornes pour éviter tout court-cir-
cuit. Puis retirer la deuxième batterie.
A la remise de nouvelles batteries, veiller à bien associer les polarités des batteries et du
STARTPACK 12.24 CI. Borne - à gauche, borne + à droite (cf illustration).
• Repositionner et serrer dans cet ordre la batterie du fond, la batterie de devant puis la barre de xation. Revisser
la coque arrière pour nir.
88
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

STARTPACK PRO 12.24 CI
2
3
5
3
5
1
4
Produit Batterie Type Tension (V) Capacité (Ah) Dimensions (cm) Réf. batterie
STARTPACK PRO 12.24 PC950 Batterie au plomb 2 x 12 2 x 30 25 x 9,7 x 15,6 53135
Peu importe le mode d’utilisation du STARTPACK PRO 12.24, toujours remplacer les deux batteries en
même temps.
Pour remplacer les batteries :
• Déconnecter au préalable le booster du réseau d’alimentation.
• Dévisser la coque arrière ( 1- 8 vis) et la retirer.
• Une fois la coque arrière enlevée, les batteries se trouvent de face, l’une sur l’autre (cf illustration).
• Les batteries sont chacunes maintenues par une cloison (zone rayée
33
55
2
1
4
2
4
) et reliées à la connectique du START-
PACK en deux points : au niveau de leur borne - et de leur borne +.
• Commencer par la batterie du haut. Dans un premier temps dévisser complètement la cloison de maintient 2,
puis dévisser les deux écrous au - et au + de la batterie 3et la retirer.
Une fois la première batterie retirée, penser à bien isoler les bornes pour éviter tout court-circuit.
• Ensuite, faire de même avec la batterie du bas. Dévisser la cloison de maintient 4, puis les deux écrous permet-
tant la liaison de la batterie au STARTPACK 5et la retirer.
A la remise de nouvelles batteries, veiller à bien associer les polarités des batteries et du
STARTPACK PRO 12.24 CI. Et remonter les batteries dans l’ordre suivant :
• Repositionner et serrer légèrement la cloison du bas 4. Puis y insérer la batterie, la revisser 5et resserrer com-
plètement la cloison. Faire de même avec la batterie du haut. Positionner d’abord la cloison et serrer légèrement
2, y insérer la batterie, la revisser 3et resserrer complètement la cloison. Enn revisser la coque arrière 1.
99
STARTPACK 12.24 CI / PRO 12.24 CI FR
Notice originale

SAFETY INSTRUCTIONS
This manual includes guidelines on the operation of your device
and the precautions to follow for your own safety. Ensure it is read
carefully before first use and keep it handy for future reference.
These instructions should be read and understood before anyone
operates the product. Any modifications or maintenance that are not
specified in the manual should not be undertaken. The manufacturer
is not liable for any injury or damage due to non-compliance with
the instruction manual. In case of problems or uncertainties, please
consult a qualified person that is able to handle the device correctly.
This device should only be used for start-up within the limits indicated
on the device and in the manual. The safety instructions must be
followed. In case of improper or unsafe use, the manufacturer cannot
be held responsible
Device suitable for indoor use only. Do not expose to rain or excessive
moisture.
This device may be used by children from age 8 and by persons with
reduced physical, sensory or mental capabilities or lack of experience
and knowledge, provided that they are under supervision or have
been told how to use the device safely and are aware of the potential
risks. Children must not use the device as a plaything. Cleaning and
servicing tasks may not be carried out by children unless they are
supervised.
Do not use for charging non-rechargeable batteries
Do not use any charger other than the one supplied with the machine
to charge the batteries.
Do not operate the device with a damaged power supply cord or a
damaged mains plug.
Never charge a frozen or damaged battery.
Do not cover the device
Do not place the device near a fire or subject it to heat or to longterm
temperatures exceeding 50°C
Do not obstruct the cooling vents. Refer to the installation section
before operating the machine.
The automatic mode of operation and usage restrictions are explained
below in these operating instructions.
Risk of explosion and fire!
A battery being charged can emit explosive gas.
• During the charge, the battery must be placed in a well ventilated
area.
• Avoid flames and sparks. Do not smoke.
• Protect the electrical contacts of the battery against short-circuiting.
10
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

Acid projection hazard!
• Wear safety goggles and protective gloves
• If your eyes or skin come into contact with battery acid, rinse the
affected part of the body with plenty of water and seek immediate
medical assistance.
Connection / disconnection:
• Disconnect the power supply before connecting/disconnecting the
device to/from the battery.
• The terminal of the battery that is not connected to the car frame
must be connected first. The other connection must be made on
the car frame, far from the battery and the fuel line. The battery
charger must be connected to the power supply network.
Connection:
• This device must be connected to an earthed power supply.
• This machine is fuse-protected.
• Connection to the mains must be made according to the national
installation regulations.
Maintenance:
• If the power supply cable is damaged, it must only be replaced
by a cable specified or supplied by the manufacturer or its af-
ter-sales service.
• Service should be performed by a qualified person
• Warning! Always remove the power plug from the wall socket
before carrying out any work on the device.
• If the internal fuse is blown, it must be replaced by the manufacturer,
its after-sales service or an equally qualified person.
• Regularly take off the cover and remove dust with an air gun.
Take the opportunity to have a qualified person check the electrical
connections with an insulated tool.
• Under no circumstances should solvents or other aggressive
cleaning agents be used.
• Clean the device’s surfaces with a soft, dry cloth.
Regulations
• The device complies with European Directive.
• The certificate of compliance is available on our website.
• EAC conformity mark (Eurasian Economic Commission)
• Equipment in compliance with British requirements. The British
Declaration of Conformity is available on our website (see home
page). 11
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

• Equipment in conformity with Moroccan standards. The declara-
tion Cم(CMIM) of conformity is available on our website (see co-
ver page).
Disposal:
This product should be disposed of at an appropriate recycling
facility. Do not dispose of in domestic waste.
The battery fitted in this device is recyclable. Please proceed accor-
ding to the applicable recycling regulations.
The battery must be removed from the device before the latter is
discarded.
The device must absolutely be disconnected from the power supply
network before removing the battery.
GENERAL DESCRIPTION
The STARTPACK 12.24 CI & PRO 12.24 CI are autonomous starters intended for starting vehicles equipped with a 12 V
(6 x 2 V) and 24 V (12 x 2 V) lead-acid battery with liquid or gel electrolyte from light to heavy vehicles.
They are powered by 2 high-performance 12 V internal batteries.
TROLLEY ASSEMBLY (STARTPACK PRO 12.24 CI)
1
2
3
4
12
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

USE IN STARTER MODE
STARTPACK 12.24 CI STARTPACK PRO 12.24 CI
Before each start-up, check that the “recharging” indicator is o.
• Disconnect the mains cable.
• Set the switch to OFF.
• Set the battery switch to OFF.
• Connect the switch to 12 V or 24 V depending on
the vehicle to be started.
• Connect the red clamp to the positive terminal (+) and the black clamp to the negative terminal (-) of the battery.
In case of polarity inversion, the STARTPACK will signal it by: buzzer + red LED light on.
• Set the switch to 12 V or 24 V depending on the
vehicle to be arted. • Set the battery switch to ON.
• Turn your vehicle key (5 seconds maximum) to activate the starter function.
if your engine does not start, wait 3 minutes between 2 start attempts.
A vehicle that does not start after the third attempt may have a problem other than a faulty battery: e.g. alternator,
glowplug…
Following one or more arts or high battery consumption, the red light ashes to warn you that the internal batteries need to
be recharged. This does not prevent further arting attempts but may damage the battery, causing irreversible damage.
• Once the vehicle has been arted, set the
switch to OFF. • Once the vehicle has been arted, set the bat- tery switch to OFF.
• Disconnect the black clamp then the red clamp from the vehicle.
• Set the switch to 12V. • If the selector switch is set to 24 V, connect it to 12 V.
If it is already on 12 V, leave the selector switch
connected.
• Connect the appliance to a 230 V 50/60 Hz socket to recharge the internal batteries (see use in charger mode).
USE IN CHARGER MODE (CHARGE INTERNAL BATTERIES)
For the STARTPACK to be always operational and deliver maximum starting power, it is recommended to charge it
after each use and to keep on charge until next used.
The STARTPACK PRO is fitted with an autonomous charger which charges and maintains the internal batteries at
100% and without the need for monitoring (Floating System).
STARTPACK 12.24 CI STARTPACK PRO 12.24 CI
• After use, set the switch to OFF and
disconnect the clamps from the vehicle.
• After use, set the battery switch to OFF
and disconnect the clamps from the
vehicle.
• Set the switch to 12V. • Set the voltage connector to 12 V.
• Connect the mains.
If the switch (or connector) is not on 12V, charging does not start and/or an alert message appears.
12 V
13
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

For more information on the progress of the state of charge:
CHARGE
6 A
 
7STEP
SMART
CHARGER
1234567
U
I
o ashing on
1 ) Analysis
2 ) Recovery
3 ) Sulphation test
4 ) Desulphation
5 ) Charge
6 ) Absorption
7 ) Floating
MAINTENANCE OF THE INTERNAL BATTERY
These high performance batteries require the user to be extra careful. By observing the instructions below, the life of
the batteries can be extended:
- Charge the appliance immediately after purchase and after each use.
- Do not use an external charger other than the one supplied with the machine.
- When not in use, set the switch (or battery switch) to OFF.
- Never short-circuit the clamps when the switch is on 12 or 24 V.
- Never connect the red clamp to the negative terminal of the battery and the black clamp (-) to the motor ground. This
will short-circuit the batteries in the Startpack.
- Wait 3 minutes before each start attempt. This allows the device to cool down and the batteries’ voltage to recover.
Without this waiting time and if the start test lasts too long, there is a risk of losing power and reducing the chances
of starting on the following tests.
A product equipped with a lead battery must not be stored for more than three months from receipt of the goods. If this
is not the case, the battery must be recharged in order to keep its performance intact.
As a general rule, we recommend connecting the product permanently to maintain the batteries at their best level of
performance and increase their lifetime. If the maintenance rules are not followed, the internal resistance of the battery
will increase, causing it to deteriorate irreversibly over time.
The internal resistance is an important indicator for determining:
- if the battery has been well maintained by frequent recharging,
- if the booster has been stored in optimal conditions: in a dry place kept at room temperature (15°C to 25°C).
14
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

TROUBLESHOOTING
Troubleshooting Causes Solutions
STARTER MODE
The device beeps and the red LED
is on. The device detects a polarity reversal. Check the battery polarity. Red clamp to the po- sitive battery terminal (+) and the black clamp
to the negative (-).
The «RECHARGE!» indicator
flashes.
At some point, the voltage of the
internal battery has dropped below
12.7 V following a start or a heavy
consumption.
Charge the device after each use. The red light
goes out.
Sparks appear when the clamps
make contact with the battery
terminals.
12.24
The switch is on 12V or 24V. Switch the machine off before connecting the
clamps to the battery.
PRO 12.24
The battery switch is ON and/or
the selector switch is on 12 V or
24 V.
Before connecting the clamps to the battery,
set the battery switch to OFF, disconnect the
voltage selector.
The voltage selector switch is in the
wrong position. Check that the vehicle voltage corresponds to the selected voltage.
Polarity reversal. Check the battery polarity.
The unit can no longer start the
vehicle and the red light is off. The voltage of the internal batteries is very low. It may be that the inter-
nal batteries are damaged.
Put the device on charge in order to attempt to
recover the battery.
The fuse has melted. Check and replace the fuse.
CHARGER MODE
Only the indicator is lit. The battery is heavily discharged
(<4V ). Internal batteries require replacing
The switch is not connected to 12 V. Connect correctly the voltage switch to 12V
Indicator is lit and indicator
flashes 3 times in succession.
Charging time is too long. Internal batteries require replacing
Indicator flashes alternately with
indicator .
The battery voltage is too high (>
16 V). Set the voltage selector switch to "12 V".
Indicator flashes 3 times in suc-
cession.
Thermal protection of the charger. The charger is overheating because the room
temperature is high. The charger restarts the
charge automatically once the temperature falls
sufficiently.
The Startpack is connected to the
mains.
No indicator is on.
No mains voltage. Check for 230V voltage.
The EON card is out of order Contact the after-sales service.
The switch is not connected to 12 V. Connect correctly the voltage switch to 12V
WARRANTY
The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour).
The warranty does not cover:
• Transit damage.
• Normal wear of parts (eg. : cables, clamps, etc..).
• Damages due to misuse (power supply error, dropping of equipment, disassembling).
• Environment related failures (pollution, rust, dust).
In case of failure, return the unit to your distributor together with:
- The proof of purchase (receipt etc ...)
- A description of the fault reported
15
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

BATTERY REPLACEMENT
STARTPACK 12.24 CI
1
2 3
4 4
Product Battery Type Voltage (V) Capacity (Ah) Dimensions
(cm) Battery ref
STARTPACK 12.24 G16EP Lead acid battery 2 x 12 2 x 16 18 x 8 x 17 53131
Regardless of how the STARTPACK 12.24 is being used (12V or 24V), always replace both batteries at
the same time.
To replace the batteries:
• Disconnect the booster from the mains beforehand.
• Unscrew the back shell ( 1- 7 screws) and remove it.
• Once the back panel has been removed, the batteries are visible, with one in front of the other (see picture).
• To remove them:
- Remove the screws (see illustrations 2and 3) which allow the connection between the batteries and the rest of
the STARTPACK connector system.
- Then unscrew the fixing bar (striped area
1
)between the two batteries 4.
- First remove the front battery.
- And remove the second battery.
Once the rst battery is removed, make sure to insulate the terminals to prevent any short cir-
cuit. Then remove the second battery.
When putting new batteries, make sure to match the polarities of both batteries and STARTPACK
12.24 CI. - Terminal on the left, + terminal on the right (see picture).
• Reposition and tighten in this order the bottom battery, the front battery and then the fixing bar. Screw the back
shell back on again to finish.
16
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

STARTPACK PRO 12.24 CI
2
3
5
3
5
1
4
Product Battery Type Voltage (V) Capacity (Ah) Dimensions (cm) Battery ref
STARTPACK PRO 12.24 PC950 Lead acid battery 2 x 12 2 x 30 25 x 9,7 x 15,6 53135
Regardless of how the STARTPACK PRO 12.24 is being used, always replace both batteries at the same
time.
To replace the batteries :
• Disconnect the booster from the mains beforehand.
• Unscrew the back shell ( 1- 8 screws) and remove it.
• Once the back panel is removed, the batteries are visible, one on top of the other (see picture).
• The batteries are maintained by a partition (striped area
33
55
2
1
4
2
4
) and connected to the STARTPACK at two points: at
the - terminal and at the + terminal.
• Start with the top battery. First completely unscrew the retaining wall 2, then unscrew the two nuts on the - and
+ side of the battery 3and remove it.
Once the rst battery is removed, make sure to insulate the terminals to prevent any short circuit.
• Then, do the same with the bottom battery. Unscrew the partition 4, then unscrew the two nuts used to connect
the battery to the STARTPACK 5and remove the battery.
When putting new batteries, make sure to match the polarities of both batteries and STARTPACK
PRO 12.24 CI. Reassemble the batteries in the following order:
• Reposition and tighten slightly the bottom partition 4. Then insert the battery, screw it back on 5and tighten
the partition completely. Do the same with the bottom battery. Position the partition first and tighten lightly 2,
insert the battery, screw it back 3and tighten the partition completely. Finally screw the back shell 1back on.
17
STARTPACK 12.24 CI / PRO 12.24 CI EN
Translation of the original instructions

SICHERHEITSANWEISUNGEN
Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise.
Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das
Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig
auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann
mitunter zu schweren Personen- und Sachschäden führen. Nehmen
Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn
diese nicht explizit in der Anleitung genannt werden. Der Hersteller
haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße
Handhabung dieses Gerätes enstanden sind. Bei Problemen oder
Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich
bitte an entsprechend qualifiziertes und geschultes Fachpersonal.
Dieses Gerät darf ausschließlich zum Starten für die in der Anleitung
oder auf dem Gerät genannten Anforderungen genutzt werden. Die
Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall
einer unangemessenen oder gefährlichen Verwendung kann der
Hersteller nicht haftbar gemacht werden
Schützen Sie das Gerät vor Feuchtigkeit und Nässe.
Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter 8
Jahren düfen nicht mit diesem Gerät spielen. Befinden sich Kinder
oder Personen mit eingeschränkten körperlichen oder geistigen
Fähigkeiten sowie Personen ohne explizite Erfahrung im Umgang mit
dem Produkt in der Nähe des Gerätes, sorgen Sie bitte für ausreichend
Schutz und Kontrolle bei Benutzung des Gerätes.
Laden Sie nie defekte oder nicht aufladbare Batterien.
Benutzen Sie ausschließlich das beiliegende Ladegerät zum Aufladen
der Batterien.
Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder
das Zubehör defekt ist.
Laden Sie niemals eine beschädigte oder gefrorene Batterie.
Decken Sie das Gerät während der Nutzung nicht ab.
Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei
dauerhaft hohen Temperaturen (über 50°C).
Blockieren Sie nicht die Belüftungsöffnungen des Gerätes. Bitte
beachten Sie den Punkt «Installation» der Betriebsanleitung vor
Gebrauch des Gerätes.
Der Automatik-Modus sowie die Einschränkungen bei der Benutzung
werden nachfolgend in der Betriebsanleitung erklärt.
Explosions- und Brandgefahr!
Während des Ladevorgangs können explosive Gase entstehen.
• Während des Ladevorgangs muss die Batterie in einem gut
belüfteten Bereich plaziert werden.
18
STARTPACK 12.24 CI / PRO 12.24 CI DE
Übersetzung der Originalbetriebsanleitung

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die Pole der Batterie vor Kurzschlüssen.
Es besteht die Gefahr von Säurespritzern!
• Tragen Sie eine Schutzbrille und Handschuhe.
• Bei Kontakt der Batteriesäure mit den Augen oder der Haut gründlich
mit Wasser nachspülen und sofort einen Arzt aufsuchen.
Verbinden/Trennen
• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und
Zangen anschließen oder trennen.
• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem
"+" Pol der Batterie verbunden wird. Falls es nötig ist die schwarze
Klemme mit der Fahrzeugkarosserie zu verbinden, versichern
Sie sich, dass es einen Sicherheitsabstand von der Batterie zum
Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf
einen frei zugänglichen Netzanschluss.
Anschluss
• Beachten Sie die Anschlussreihenfolge.
• Dieses Gerät ist mit einer Schutzsicherung ausgestattet.
• Der Anschluss an die Stromversorgung muss den nationalen Vor-
schriften entsprechen.
Wartung:
• Ist das Netzkabel defekt/beschädigt, lassen Sie es unverzüglich
von dem Hersteller bzw. dem Kundenservice austauschen.
• Die Wartung und Reparatur darf nur von entsprechend geschultem
und qualifiziertem Fachpersonal durchgeführt werden.
• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur
duchgeführt werden, wenn das Gerät ausgeschaltet und die
Stromversorgung unterbrochen ist.
• Ist die interne Sicherung geschmolzen, dann muss diese entweder
vomHersteller,seinemKundendienstodereinerähnlichqualifizierten
Person getauscht werden, um Gefährdungen zu vermeiden.
• Öffnen Sie regelmäßig das Gehäuse und entfernen Sie Staub
und andere Ablagerungen. Beachten Sie hierbei die geltenden
Sicherheitsvorschriften.
• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven
Reinigungsprodukte.
• Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen
Lappen.
Richtlinien:
• Das Gerät entspricht den europäischen Richtlinien und Normen.
• Die Konformitätserklärung finden Sie auf unsere Webseite.
• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft) 19
STARTPACK 12.24 CI / PRO 12.24 CI DE
Übersetzung der Originalbetriebsanleitung

• Das Gerät entspricht den britischen Richtlinien und Normen. Die
Konformitätserklärung für Grossbritannien ist auf unserer Inter-
netseite verfügbar (siehe Titelseite).
• Das Gerät entspricht die marokkanischen Standards. Die Konfor-
mitätserklärung Cم(CMIM) ist auf unserer Webseite verfügbar
(siehe Titelseite).
Entsorgung:
• Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es
daher nicht in den Hausmüll!
• Die interne Batterie des Gerätes ist recyclingsfähig. Bitte beachten
Sie die geltenden Recycling-Vorschriften.
• Die Batterie muss erst von dem Gerät getrennt werden, bevor Sie
dieses entsorgen.
• Das Gerät muss von dem Stromnetz getrennt werden, bevor Sie
es von der Batterie trennen.
BESCHREIBUNG
Die STARTPACK 12.24 CI & STARTPACK PRO 12.24 CI sind autonome Starthilfegeräte mit zwei 12 V Hochleistungsbat-
terien zum Starten von Fahrzeugen bis zum LKW mit 12 V oder 24 V Blei-Säure-Batterie mit Flüssig- oder Gelelektrolyt.
MONTAGE DES FAHRWAGENS (STARTPACK PRO 12.24 CI)
1
2
34
20
STARTPACK 12.24 CI / PRO 12.24 CI DE
Übersetzung der Originalbetriebsanleitung
