H.Koenig UP690 User manual

2 in 1 foldable vacuum cleaner
Balai Aspirateur Pliable 2 En 1
2 In 1 Klappbarer Handstaubsauger
2 In 1 Opvouwbare Steel Stofzuiger
Aspiradora De Mango Plegable 2 En 1
2 In 1 Scopa Aspirapolvere Pieghevole
up690

ENGLISH
IMPORTANT: READ ALL INSTRUCTIONS BEFORE USE.
RETAIN INSTRUCTIONS FOR FUTURE REFERRENCE.
Do not use in rain or leave outdoors whilst raining
WARNING: Basic safety precautions should always be
observed when using an electrical appliance, including the
following to reduce the risk of fire, electrical shock, or injury.
Personal Safety:
1. Store indoors in a dry place out of the reach of children;
2. This appliance may be used by persons with reduced
physical, sensory or mental capabilities or lack of experience or
knowledge, provided that they are supervised or instructed in
the safe use of the appliance and that they fully understand the
potential hazards.
3. Don’t let children play with the appliance; supervise children
using or maintaining the appliance;
4. Use only manufacturer’s recommended attachments as
described in this manual; misuse or use of any accessory or
attachment other than those recommended, may present a risk
of personal injury;
5. Take extra care when cleaning stairs;
6. Keep the appliance and accessories away from hot surface;
7. Do not block the appliances openings or hinder air flow, keep
openings free of any objects including dust, lint, clothing,
fingers (and all parts of the body);

8. Particularly keep hair away from openings and moving parts;
9. The device must not be used if it has been dropped, it obvious
signs of damage are visible or if it has leaks.
10. Cleaning and maintenance should not be carried out by
children unless they are at least 8 years of age and are
supervised by an adult.
11. Keep the appliance and its power cord out of reach of
children under 8 years of age.
12. When using electrical equipment, safety precautions must
always be taken to prevent the risk of fire, electric shock and/or
injury in the event of misuse. Please keep this document at
hand and give it to the future owner in case of transfer of your
device.
13. Your appliance has been designed for domestic use only. It
is not intended for use in the following situations which are not
covered by the warranty:
- in staff kitchen areas in shops, offices and other professional
environments,
- in farm hostels,
- by guests in hotels, motels and other residential
environments,
- in bed and breakfast type environments.

Electrical Safety:
1. Only use batteries and chargers supplied by the
manufacturer;
2. Never modify the charger in any way;
3. The charger has been designed for a specific voltage. Always
check that the mains voltage is the same as that stated on the
rating plate;
4. A charger that is suitable for one type of battery pack may
create a risk of fire when used with another battery pack;
5. Before use, check the charger cord for signs of damage or
ageing. A damaged or entangled charger cord increases the risk
of fire and electric shock;
6. Do not abuse the charger cord;
7. Never carry the charger by the cord;
8. Do not pull the cord to disconnect from a socket, grasp the
plug and pull to disconnect;
9. Don’t wrap the cod around the charger when storing;
10, Keep the charger cord away from hot surfaces and sharp
edges;
11. The supply cord cannot be replaced. If the cord is damaged
the charger should be discarded and replaced. It must be
replaced by the manufacturer, its service agent or a qualified
technician in order to avoid a hazard.
12. Do not handle the charger or the appliance with wet hands;
13. Do not store or charge the appliance outdoors;
14. The charger must be removed from the socket before

removing the battery, cleaning or maintaining the appliance.
15. The device must not be used if it has been dropped, it
obvious signs of damage are visible or if it has leaks.
Battery safety:
1. This appliance includes Li-ion batteries, do not incinerate
batteries or expose to high temperatures, as they may explode;
2. Liquid ejected from the battery may cause irritation or burns;
3. in an emergency situation contact professional help
immediately;
4. Leaks from the battery cells can occur under extreme
conditions. Do not touch any liquid that leaks from the battery.
If the liquid that gets on skin wash immediately with soap and
water. If the liquid gets into the eyes, flush them immediately
with clean water for a minimum of 10 minutes and seek
medical attention. Wear gloves to handle the battery and
dispose of immediately in accordance with local regulations;
5. Shorting the battery terminals may cause burns or fire;
6. When the battery pack is not in use, keep it away from paper
clips, coins, keys, nails, screws or other small metal objects that
could make a connection from one terminal to another.
7. When you dispose of the appliance remove the battery and
dispose of the battery safely in accordance with local
regulations.

Service:
1. Before using the appliance and after any impact, check for
signs of wear of damage and repair as necessary;
2. Do not use the appliance if any part is damaged or defective;
3. Repairs should be carried out by a service agent or a suitably
qualified person in accordance with relevant safety regulations.
Repairs by unqualified persons could be dangerous;
4. Never modify the appliance in any way as this may increase
the risk of personal injury;
5. Only use replacement parts or accessories provided or
recommended by manufacturer.
Intended use:
1. This appliance has been designed for domestic dry vacuum
cleaning only;
2. Do not pick up liquids or use on wet surfaces;
3. Do not pick up anything that is flammable, burning or
smoking;
4. Use only as described in this manual;
5. Don’t use on concrete, tarmacadam or other rough surfaces.
WARNING:
1. Do not use water, solvents, or polishes to clean the outside of
the appliance; wipe clean with a dry cloth;
2. Never immerse the unit in water and do not clean in a dish
washer.

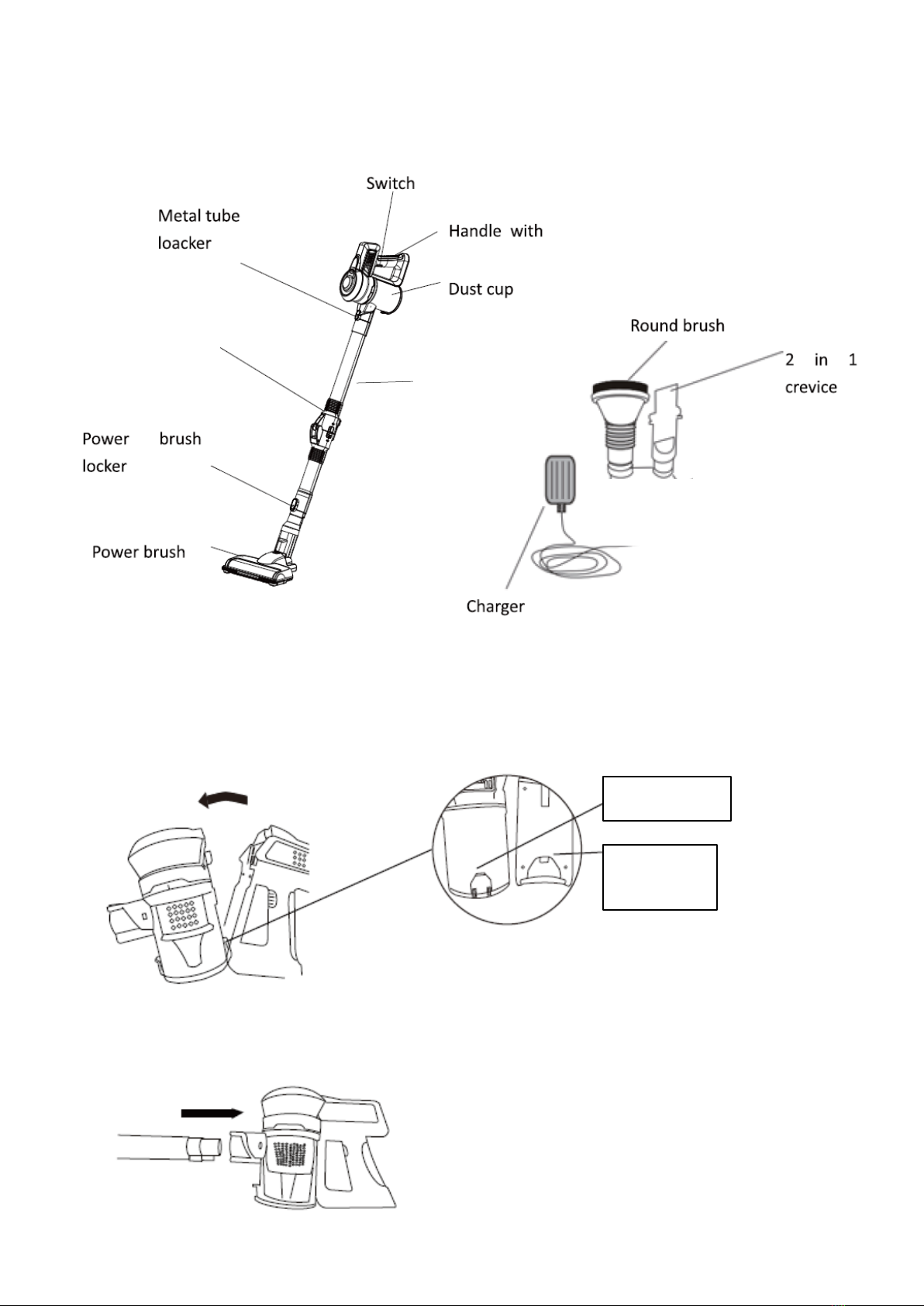

Introduction of components:
I Use as the stick vacuum cleaner
a) Assemble the battery into the dust cup, make sure the battery bolt head insert the dust cup slot
rightly as below
b) Attached the metal tube to the body as below until hear click sound
Dust cup slot
Battery bolt
head
Foldable part
Metal tube

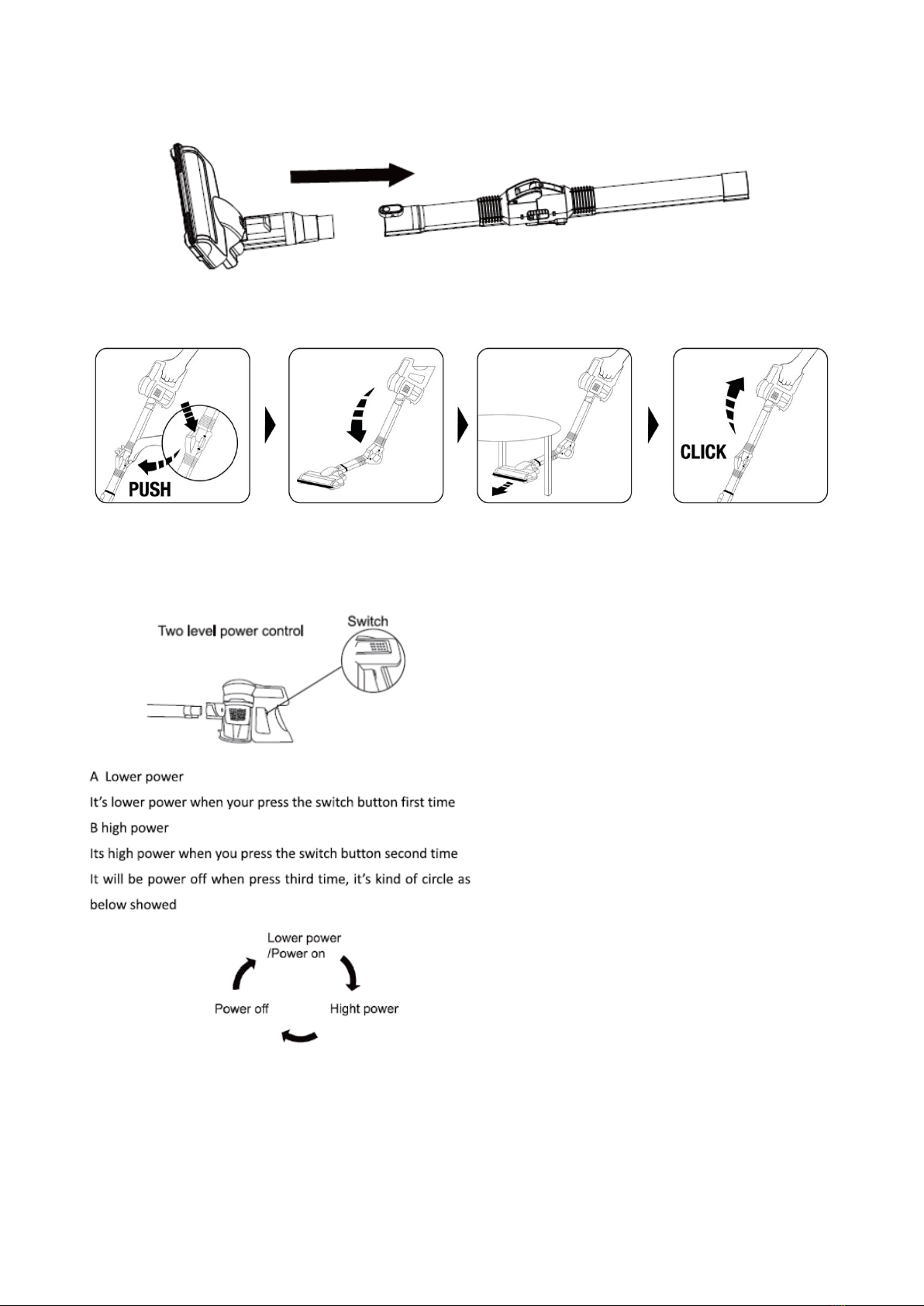

c) Attached the brush to another head of metal tube as below showed
d) Press the switch to work
II How to use as handly
Insert the accessory (2in 1 crevice or round brush) to body as below showed

BATTERY CHARGING:
When the battery power indictor
Is blinking, please power off then
Put back to charge base for charging
As left showed
HOW TO EMPTY THE DUST CUP:
1. Press the metal tube locker
then take out the metal
2. unlock the dust cup locker
3. Empty the dust cup

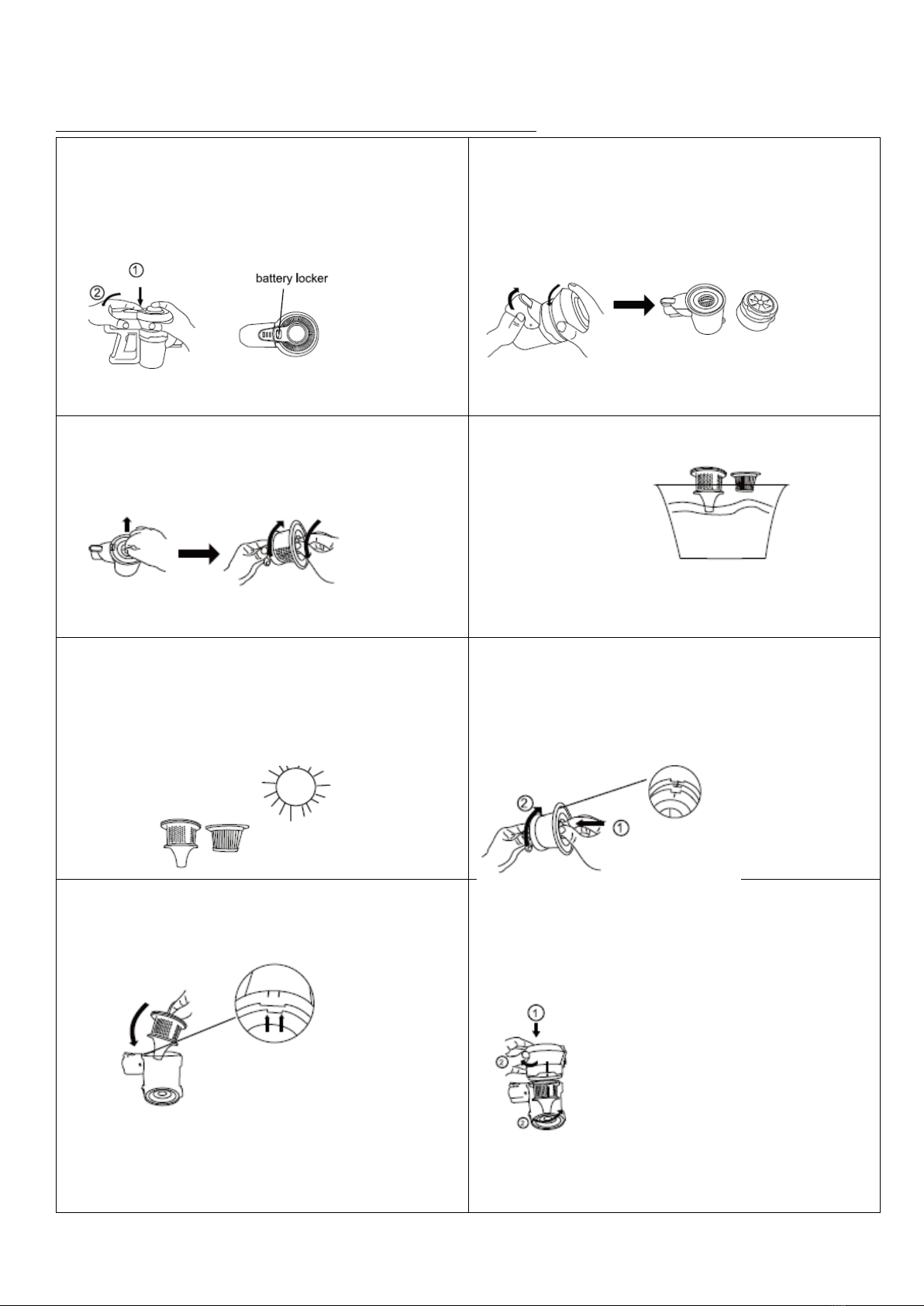

HOW TO MAINTAIN THE FILTER:
1. Press the battery locker to
unattached the battery from
dust cup
2. Open the dust cup as below
showed
3. Take out the filter case,
then take out the filter
4. wash the filter case and
HEPA filter
5. Please dry the HEPA filter
and filter case completely
before assemble back
6. After drying, assemble the
filter to the case
7. put the filter case back to
the dust cup
8. assemble the dust cover
into the dust cup as below
showed

TROUBLESHOOTING:
Not cleaning Well
1. Empty the dust bin
2. Check dust bin is correctly fitted
3. Check the filter is correctly fitted
4. Clean the filter
Stop or won’t work
1. Charge battery
2. Clear debris from brush bar
Battery will not charge
1. Check connections
2. Check wall socket
TECHNICAL SPECIFICATION:
Battery
22.2V/2200mA
Charging period
4 hours
Battery charger output
26V/500mA
Net Weight
2.8kg
Usage time
35min (low speed), 25min (high speed)
Power
120W
Airflow
20m3/s
Floor brush power
15W
WARRANTY
The warranty period for our products is 2 years, unless otherwise stated, starting from the date of
initial purchase or the date of delivery.
If you have any problems or questions, you can easily access our help pages, troubleshooting tips,
FAQ, and user manuals on our service site: https://sav.hkoenig.com.
By typing the reference name of your device in the search bar, you can access all available online
support, designed to best meet your needs.
If you still cannot find an answer to your question or problem, then click on “Did the answer solve
your problem?”. This will direct you to the Customer Support Request Form, which you can fill out
to validate your request and get help.
WARRANTY CONDITIONS
The warranty covers all failures occurring under normal use, in accordance with the usage and
specifications in the user's manual.
This warranty does not apply to packaging or transportation problems during shipment of the product
by the owner. It also does not include normal wear and tear of the product, nor maintenance or
replacement of consumable parts.
EXCLUSION OF WARRANTY
- Accessories and wearing parts (*).

- Normal maintenance of the device.
- All breakdowns resulting from improper use (shocks, failure to comply with power supply
recommendations, poor conditions of use, etc.), insufficient maintenance or misuse of the device,
as well as the use of unsuitable accessories.
- Damage of external origin: fire, water damage, electrical surge, etc.
- Any equipment that has been disassembled, even partially, by persons other than those authorized
to do so (notably the user).
- The products whose serial number would be missing, deteriorated or illegible that would not allow
its identification.
- The products subjected to leasing, demonstration, or exhibition.
(*) Some parts of your device, called wear parts or consumables, deteriorate with time and frequency
of use of your device. This wear and tear are normal but can be accentuated by poor conditions of
use or maintenance of your device. These parts are therefore not covered by the warranty.
The accessories supplied with the device are also excluded from the warranty. They cannot be
exchanged or refunded. However, some accessories can be purchased directly through our website:
https://sav.hkoenig.com/.
ENVIRONMENT
CAUTION:
Do not dispose of this product as it has with other household products. There is a separation of
this waste product into communities, you will need to inform your local authorities about the
places where you can return this product. In fact, electrical and electronic products contain
hazardous substances that have harmful effects on the environment or human health and should
be recycled. The symbol here indicates that electrical and electronic equipment should be chosen
carefully, a wheeled waste container is marked with a cross.
Adeva SAS / H.Koenig Europe - 8 rue Marc Seguin - 77290 Mitry Mory - France
www.hkoenig.com - [email protected] - [email protected] - Tél: [phone]

FRANÇAIS
IMPORTANT : LISEZ TOUTES LES INSTRUCTIONS AVANT
L’UTILISATION.
RANGEZ CES INSTRUCTIONS, AU CAS OÙ VOUS EN
AURIEZ BESOIN PLUS TARD.
N’utilisez pas cet appareil sous la pluie, et ne le laissez pas
dehors si le temps est pluvieux.
AVERTISSEMENT: Vous devez toujours prendre des
précautions élémentaires lorsque vous utilisez un appareil
électroménager. Ci-dessous, vous trouverez quelques-unes de
ces précautions, et elles réduiront les risques d’incendie, de
choc électrique ou de blessures.
Sécurité personnelle :
1. Rangez l’appareil à l’intérieur, et conservez-le hors de portée
des enfants ;
2. Cet appareil peut être utilisé par des personnes dont les
capacités physiques, sensorielles ou mentales sont réduites ou
dont l’expérience ou les connaissances ne sont pas suffisantes, à
condition qu’elles bénéficient d’une surveillance ou qu’elles
aient reçu des instructions quant à l’utilisation de l’appareil en
toute sécurité et qu’elles en comprennent bien les dangers
potentiels.
3. Ne laissez pas les enfants jouer avec cet appareil, et surveillez-
les lorsqu’ils entretiennent l’aspirateur ;
4. Ce manuel vos conseils d'utiliser les accessoires qui sont

fournis ou recommandés par le fabricant. Si vous en utilisez
d'autres, vous risquez de vous blesser.
5. Faites très attention en nettoyant les escaliers ;
6. Ne posez pas l’appareil et les accessoires près d’une surface
chaude ;
7. N’obstruez pas les ouvertures de l’appareil, car ceci empêche
l’air de fonctionner librement Ne bloquez pas ces ouvertures
avec de la poussière, des vêtements, de la charpie, ou toute
partie du corps.
8. N’approchez pas vos cheveux des parties ouvertes, ou en
mouvement.
9. L’appareil ne doit pas être utilisé s’il a chuté, s’il y a des signes
visibles de dommages ou en cas de fuite »
10. Le nettoyage et l’entretien par l’utilisateur ne doivent pas
être effectués par des enfants, à moins qu’ils ne soient âgés de
plus de 8ans et qu’ils soient sous la surveillance d’un adulte.
11. Conserver l’appareil et son câble hors de portée des enfants
âgés de moins 8ans.
12. Lors de l’utilisation d’appareils électriques, des précautions
de sécurité doivent toujours être prises pour prévenir tout
risque d’incendie, de choc électrique et/ou de blessure en cas de
mauvaise utilisation.
13. Veuillez conserver ce document à disposition et le remettre
au futur propriétaire en cas de cession de votre appareil.
14. Votre appareil a été conçu pour un usage domestique
seulement. Elle n’a pas été conçue pour être utilisée dans les cas
suivants qui ne sont pas couverts par la garantie :

–dans des coins de cuisines réservés au personnel dans des
magasins, bureaux et autres environnements professionnels,
–dans des fermes auberges,
–par les clients des hôtels, motels et autres environnements à
caractère résidentiel,
–dans des environnements de type chambres d’hôtes.
Sécurité Électrique:
1. Vous devez uniquement utiliser les batteries et les chargeurs
qui sont fournis par les fabricants;
2. Ne modifiez jamais le chargeur;
3. Le chargeur a été conçu pour supporter une certaine tension,
et vous devez toujours vérifier que la tension fournie par la prise
est la même que celle qui est indiquée sur le chargeur
4. Utilisez le chargeur qui convient à vos batteries, afin d’éviter
les incendies.
5. Avant d'utiliser le chargeur, vérifiez l'état de son cordon ; si
celui-ci est endommagé ou enchevêtré, ceci peut créer un
incendie ou un choc électrique ;
6. Prenez garde en utilisant le cordon du chargeur;
7. Ne transportez jamais le chargeur en le tenant par le cordon;
8. Ne tirez pas sur le cordon pour le débrancher, tenez plutôt la
prise pour la déconnecter.
9. Lorsque vous rangez le chargeur, n’enroulez pas le cordon
autour de celui-ci;
10. Éloignez le cordon du chargeur des surfaces chaudes et des

coins pointus ;
11. Le cordon d'alimentation ne peut être remplacé ; s'il est
endommagé, vous devez remplacer le chargeur tout entier. Afin
d'éviter des accidents, vous devez obtenir un chargeur qui est
fourni par un fabricant, un agent de service ou un technicien
qualifié.
12. N’attrapez pas le chargeur si vos mains sont mouillées ;
13. Ne rangez pas l’appareil dehors, et vous devez également le
charger à l’intérieur.
14. Avant de nettoyer ou d’entretenir la batterie, enlevez le
chargeur de la prise.
15. L’appareil ne doit pas être utilisé s’il a chuté, s’il y a des
signes visibles de dommages ou en cas de fuite.
Mesures de sécurité pour la batterie :
1. Cet appareil est fourni avec des batteries Li-ion ; vous ne
devez pas les incinérer ou les exposer à de fortes températures,
car elles risquent d'exploser
2. Le liquide qui est éjecté de la batterie peut causer des
irritations ou des brulures.
3. En situation d'urgence, veuillez contacter un professionnel
pour recevoir de l’aide.
4. Si les batteries sont exposées à des conditions extrêmes, du
liquide peut s'en échapper. Ne touchez aucun liquide qui sort
de la batterie ; toutefois, s'il entre en contact avec votre peau,
rincez-la immédiatement avec de l'eau et du savon. Si vous avez

du liquide dans les yeux, rincez-les immédiatement avec de
l'eau fraîche, pendant au moins 10 minutes, et aller voir un
médecin. Vous devez enfiler des gants avant de manipuler la
batterie, et vous devez la jeter immédiatement, mais tout en
respectant les régulations locales,
5. Afin d’éviter les brulures ou les incendies, n’écourtez pas
l’alimentation de la batterie.
6. Si vous n'utilisez pas la batterie, éloignez-la des petits objets
en métal (tels que des trombones, des pièces de monnaie, des
clés, des clous ou des vis), afin d'éviter la connexion d'un
terminal à un autre.
7. Lorsque vous désirez vous débarrasser de l’appareil, vous
devez enlever la batterie et jeter, tout en respectant les
règlements locaux.
Entretien:
1. Vérifiez l’état de l’appareil avant l’utilisation ou après un
impact.
2. N’utilisez pas l’appareil si une des pièces est endommagée.
3. Les réparations doivent être effectuées par un agent de
service ou par une personne qualifiée, et conformément aux
mesures de précaution concernées. Les réparations faites par
des personnes non-qualifiées peuvent être dangereuses.
4. Ne modifies jamais l’appareil, car vous risquez de vous
blesser.

Utilisation prévue:
1. L’appareil ne doit être utilisé que pour les travaux ménagers
et pour aspirer les produits secs ;
2. N’utilisez pas l’appareil pour éponger un liquide, et ne le
placez pas sur une surface mouillée ;
3. Ne ramassez pas des produits qui sont inflammables, brulants
ou fumants.
4. Vous devez seulement utiliser l’appareil selon les instructions
du manuel ;
5. N’utilisez pas l’aspirateur sur des surfaces dures, comme le
béton et le tarmacadam.
AVERTISSEMENTS:
1. N’utilisez pas d’eau, de solvants ou de vernis pour nettoyer
l’extérieur de l’appareil ; par contre, vous pouvez l’essuyer avec
un chiffon sec.
2. Ne plongez jamais l’appareil dans l’eau, et ne le placez pas
dans un lave-vaisselle.

Présentation des pièces :
I L’utilisation de l’aspirateur balai
a) Placez la batterie dans le bac à poussière, et insérez correctement le boulon qui se trouve à
l’extrémité dans la fente qui convient (voir l’image ci-dessous).
Fente pour le bac
à poussière
Boulon place en haut
de la batterie
Tube en métal
Partie pliable

b) Fixez le tube en métal à la partie principale, et vous entendrez un clic (voir l’image ci-dessous).
c) Fixez la brosse à un autre tube en metal, comme vous pouvez le voir ci-dessous
d) Appuyez sur le bouton pour activer l’appareil
A Faible puissance
Si vous appuyez le bouton une première fois, la puissance sera
faible
B Forte puissance
Si vous appuyez le bouton une seconde fois, la puissance
seraplus forte
Si vous appuyez le bouton une troisieme fois, l’appareil
s’eteindra (voir l’image ci-dessous)
Bouton
Contrôle de puissance
à deux niveaux
Puissance
faible/
Allumé
Puissance
élevée
Eteint
APPUYER
