hager Witty User manual

Witty
1 / 36 30.01.2019
Station de Charge
Elektrofahrzeug Ladestation
Charging station
Hager witty.eco & witty.premium
Notice d’installation /
Installationsanleitung /
Installation manual
Version 4.5.3
6LE003319D

Witty
2 / 36
Sommaire
1Description générale des stations de charge....................................................... 6
2Ouverture de l’enveloppe extérieure.................................................................... 6
2.1 Composants électriques de la borne de charge ............................................ 7
3Installation électrique........................................................................................... 8
3.1 Protections .................................................................................................... 8
3.2 Qualité de la mise à la terre........................................................................... 9
3.3 Bornes de raccordement............................................................................... 9
3.4 Détection de contacts collés du contacteur................................................... 9
4Fixation et raccordement................................................................................... 10
4.1 Schémas de perçage mural sans espace câblage arrière........................... 10
4.2 Montage du support de fixation murale ....................................................... 11
4.3 Schémas d’installation au sol XEV418/19 + XEV420 .................................. 11
4.4 Alimentation électrique................................................................................ 12
5Paramétrage de la borne de recharge............................................................... 13
5.1 Puissance de charge maximale................................................................... 13
5.2 Charge immédiate ou différée ..................................................................... 13
5.3 Charge différée............................................................................................ 14
5.4 Charge dynamique...................................................................................... 15
6Gestion du contrôle d’accès .............................................................................. 15
6.1 Accès contrôlé local..................................................................................... 16
6.2 Accès contrôlé distant (uniquement XEV2xxC)........................................... 17
7Raccordement informatique .............................................................................. 17
8Paramétrage du contrôleur................................................................................ 19
8.1 Contrôle d’accès LOCAL ou DISTANT........................................................ 19
8.2 Démarrage différé de charge par signal extérieur ....................................... 20
8.3 Effacement de charge lors d’un pic de consommation ................................ 22
8.4 Paramétrage de la communication bidirectionnelle..................................... 24
Serveur distant vers Borne.................................................................... 248.4.1 Raccordement à une box internet......................................................... 258.4.2 Raccordement à un modem GPRS avec IP fixe ................................... 278.4.3 Raccordement à un modem (ADSL ou GPRS) avec IP dynamique...... 308.4.4 Borne vers serveur distant.................................................................... 318.4.5
9Disfonctionnement............................................................................................. 32
10 Maintenance électrique................................................................................... 33
11 Données techniques....................................................................................... 34
12 Comment éliminer ce produit.......................................................................... 34

Witty
3 / 36
Inhalt
1Allgemeine Beschreibung der Station.................................................................. 6
2Entfernen der Gehäuseabdeckung...................................................................... 6
2.1 Elektrische Komponenten der Station ........................................................... 7
3Elektrische Installation......................................................................................... 8
3.1 Absicherung .................................................................................................. 8
3.2 Qualität der Erdung ....................................................................................... 9
3.3 Anschlussklemmen........................................................................................ 9
3.4 Erkennung verklebter Schützkontakte........................................................... 9
4Befestigung und Anschluss ............................................................................... 10
4.1 Bohrschema, Befestigung an einfache Wandhalterung............................... 10
4.2 Montage einfache Wandhalterung............................................................... 11
4.3 Schema zur Bodenmontage XEV418/19 + XEV420.................................... 11
4.4 Elektrische Versorgung ............................................................................... 12
5Konfiguration der Ladestation............................................................................ 13
5.1 Maximaler Ladestrom.................................................................................. 13
5.2 Sofortladung oder zeitversetzte Ladung...................................................... 13
5.3 Zeitversetzte Ladung................................................................................... 14
5.4 Dynamische Ladung.................................................................................... 15
6Einstellung der Nutzerauthentifizierung............................................................. 15
6.1 Lokale Authentifizierung.............................................................................. 16
6.2 Online Nutzerauthentifizierung .................................................................... 17
7Herstellen einer online Verbindung ................................................................... 17
8Konfiguration des Ladecontrollers..................................................................... 19
8.1 Nutzerauthentifizerung lokal oder online ..................................................... 19
8.2 Ladestart mittels externem Freischaltsignal ................................................ 20
8.3 Ladestopp zur Lastreduktion ....................................................................... 22
8.4 Konfiguration der bidirektionalen Kommunikation........................................ 24
8.4.1 Remote Serververbindung mit der Station............................................ 24
8.4.2 Verbindung mit einem Router ............................................................... 25
8.4.3 Verbindung mit einem GPRS modem mit fester IP............................... 27
8.4.4 Verbindung mit ADSL oder GPRS Modem mit dynamischer IP............ 30
8.4.5 Remote Verbindung zum Server........................................................... 31
9Fehlfunktion....................................................................................................... 32
10 Elektrische Wartung........................................................................................ 33
11 Technische Daten........................................................................................... 34
12 Korrekte Entsorgung dieses Produkts ............................................................ 34

Witty
4 / 36
Contents
1General description of charging station............................................................... 6
2Removing the enclosure cover............................................................................ 6
2.1 Electrical components of charging station..................................................... 7
3Electrical installation............................................................................................ 8
3.1 Protection...................................................................................................... 8
3.2 Quality of earthing ......................................................................................... 9
3.3 Connection terminals..................................................................................... 9
3.4 Detection of welded contactor contacts......................................................... 9
4Fixation and connection..................................................................................... 10
4.1 Drilling scheme, mounting basic wall fixation .............................................. 10
4.2 Mounting basic wall fixation......................................................................... 11
4.3 Scheme for ground mounting XEV418/19 + XEV420*................................. 11
4.4 Electrical supply........................................................................................... 12
5Configuration of charging station....................................................................... 13
5.1 Maximum charge current............................................................................. 13
5.2 Immediate or postponed charging .............................................................. 13
5.3 Postponed charging..................................................................................... 14
5.4 Dynamic charging........................................................................................ 15
6Managing user authentications.......................................................................... 15
6.1 Local authentication..................................................................................... 16
6.2 Online user authentication........................................................................... 17
7Establish online connection............................................................................... 17
8Configuration of charge controller ..................................................................... 19
8.1 User authentication local or online............................................................... 19
8.2 Initiating start of charge by external signal .................................................. 20
8.3 Demand reduction by stop of charge........................................................... 22
8.4 Configuration of bidirectional communication.............................................. 24
8.4.1 Remote connection to charging station................................................. 24
8.4.2 Connection to a router .......................................................................... 25
8.4.3 Connection to a GPRS modem with fixed IP......................................... 27
8.4.4 Connection to an ADSL or GPRS modem with dynamic IP .................. 30
8.4.5 Remote connection to server................................................................ 31
9Malfunction........................................................................................................ 32
10 Electrical Maintenance.................................................................................... 33
11 Technical characteristics................................................................................. 34
12 Correct Disposal of this product...................................................................... 34

Witty
5 / 36
Précautions initiales
Erste Vorsichtsmaßnahmen
Initial precautions

Witty
6 / 36
1 Description générale des stations de charge
1 Allgemeine Beschreibung der Station
1 General description of charging station
français
deutsch
english
1
Prise Mode 3 Type 2S
(verrouillable)
Ladesteckdose Mode 3,
(verriegelbar)
Socket Mode 3 with interlock
2
Prise Mode 2
(Prise domestique - option)
Ladesteckdose Mode 2
(Schuko - option)
Standard socket
(option)
3
Rangement fiche
Steckerlager
Plug Storage
4
Lecteur Carte RFID
(option)
RFID Kartenleser
(option)
RFID card reader
(option)
5
Bouton poussoir
(Marche forcée en cas de
départ de charge différé)
Taster
(Sofort-start wenn
Zeitversetzte Ladung)
Push Button
(Immediate charging in case
of Postponed charging)
6
Bandeau lumineux
LED Anzeige
LED display
2 Ouverture de l’enveloppe extérieure
2 Entfernen der Gehäuseabdeckung
2 Removing the enclosure cover
L’ouverture de l’enveloppe extérieure se fait par l’intermédiaire de vis /
Zum Entfernen der Gehäuseabdeckung werden Schrauben gelöst /
The enclosure cover can be removed by releasing screws
1
2
3
4
5
6
5
6
3
1
2

Witty
7 / 36
2.1 Composants électriques de la borne de charge
2.1 Elektrische Komponenten der Station
2.1 Electrical components of charging station
Le coffret intérieur est composé des éléments suivants /
Der innere Verteiler setzt sich aus folgenden Komponenten zusammen /
The inner enclosure is composed of following components
3
1
4
7
8
2
6
5
8
9

Witty
8 / 36
français
deutsch
english

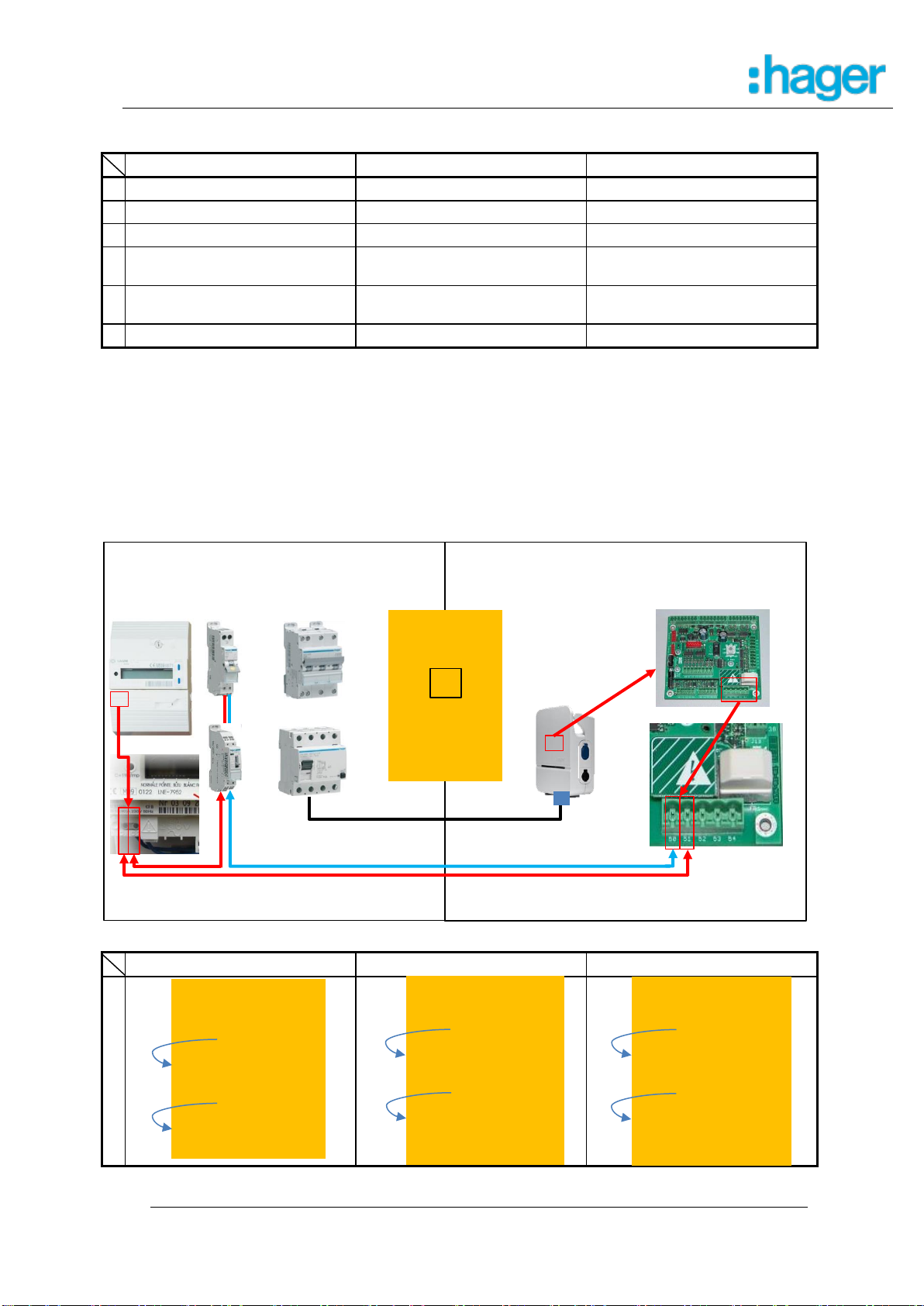

1
Détection Contact collé
Contacteur selon le modèle
Erkennung verklebter
Schützkontakte, je nach
Ausführung
Detection of welded
contactor contacts,
depending on the model
2
Prise M3T2S (verrouillable)
M3T2S Ladesteckdose
(veriegelbar)
M3T2S socket with
interlock
3
Prise M2TE
M2TE Ladesteckdose
M2TE socket
4
Plaque Passe Câbles
Kabelführung
Cable management
5
Controleur
Ladecontroller
charge controller board
6
Carte TCP/IP
TCP/IP Karte
TCP/IP card
7
Alimentation électronique
Elektronikstromversorgung
Electronic power supply
8
Contacteurs + Disjoncteurs
Schütz + Leistungsschalter
Contactors + breakers
9
Borniers de raccordement
Reihenklemmen
Terminals
3 Installation électrique
3 Elektrische Installation
3 Electrical installation
3.1 Protections
3.1 Absicherung
3.1 Protection

Witty
9 / 36
3.2 Qualité de la mise à la terre
3.2 Qualität der Erdung
3.3 Quality of earthing
français
deutsch
english

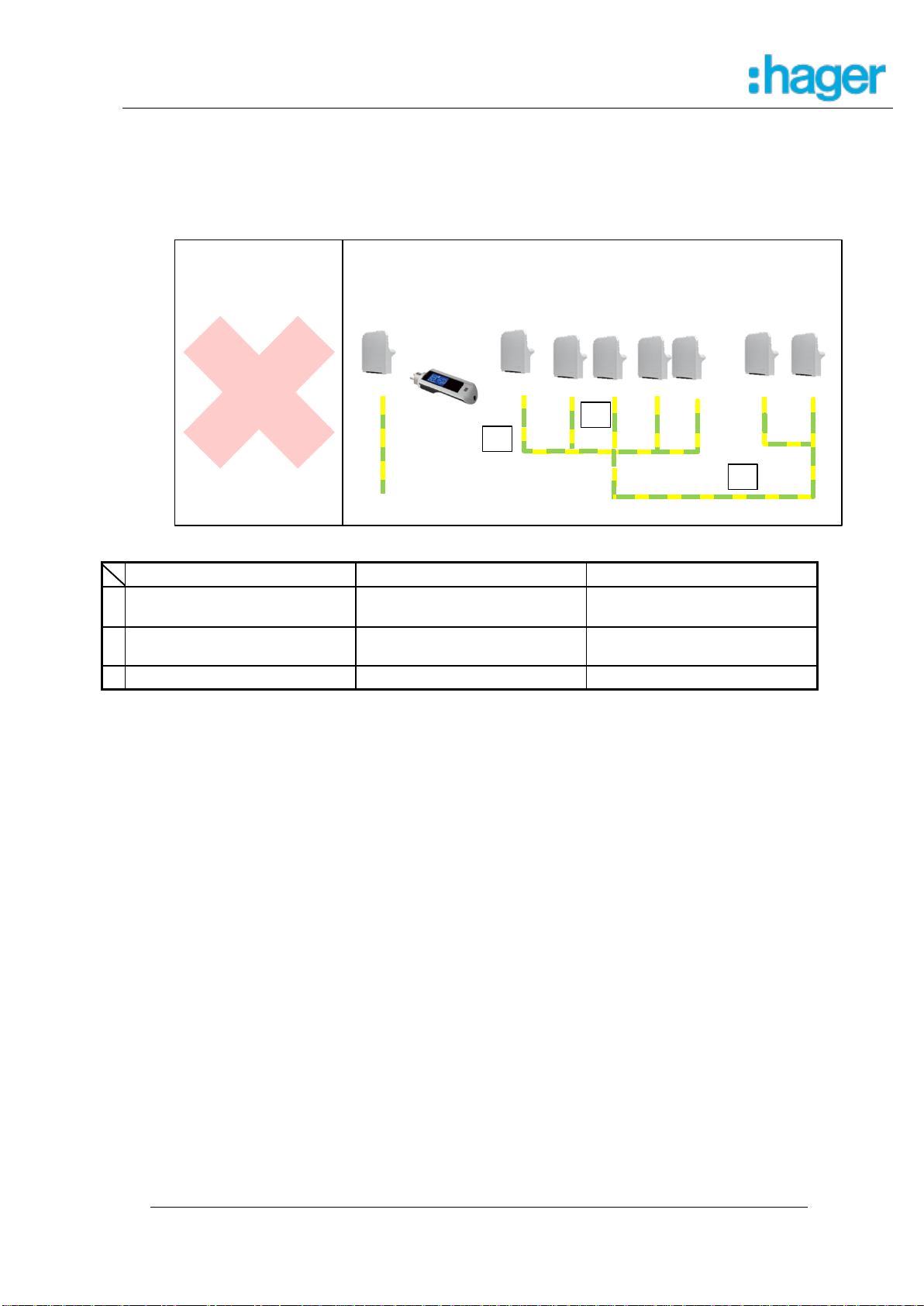

1
100 maxi pour les 10
bornes
Max. 100 für 10 Stationen
Max. 100 for 10 stations
2
10 bornes max sur 1 terre
Max. 10 Stationen auf 1
Erdung
Max. 10 stations on 1
earthing
3
Interconnexion
Zusammenschaltung
Interconnection
3.3 Bornes de raccordement
3.4 Anschlussklemmen
3.2 Connection terminals
Les bornes de raccordement au réseau sont prévues pour des câbles de diamètre
flexible 10mm2 (16 mm2) /
Die Netzanschlussklemmen sind für flexibel10mm2 (starr 16 mm2) ausgelegt /
The connection terminals are suitable for flexible 10mm2 (rigid 16 mm2)
3.4 Détection de contacts collés du contacteur
Erkennung verklebter Schützkontakte
3.3 Detection of welded contactor
Toutes les bornes witty ayant une puissance de charge nominale supérieure à 3,6kW
sont pourvues d’un dispositif de détection de contact collé du contacteur /
Die Ladestationen größer 3,6kW Ladeleistung überwachen die korrekte Funktion der
Leistungsschütze /
Charging stations with charge powers greater than 3,6kW are monitoring the correct
operation of the internal power contactors
OK
NOK
REGIME DE
NEUTRE /
NETZFORM /
EARTHING
SYSTEM
IT
1 System
REGIME DE NEUTRE / NETZFORM /
EARTHING SYSTEM
TN / TT
2
max.
100 
3
1

Witty
10 / 36
français
deutsch
english
1
2
Bobine À Emission MZ203
Arbeitsstromauslöser MZ203
Shunt trip MZ203
3
Déconnexion Réseau Si
Contacteur collé
Trennung vom Netz, falls der
Schütz verklebt
Disconnection from grid if
contactor welded
4
Puissance > 4kVA
uniquement
Nur Leistung > 4kVA
Power > 4kVA only
5
Protection intégrée
Dans la carte électronique
Integrierter Schutz
in der Platine
Integrated protection
in the board
4 Fixation et raccordement
4 Befestigung und Anschluss
4 Fixation and connection
4.1 Schémas de perçage mural sans espace câblage arrière
4.1 Bohrschema, Befestigung an einfache Wandhalterung
4.1 Drilling scheme, mounting basic wall fixation
error
detected
Constant
red warning
light
3s
Disconnection
From grid
Fehler
erkannt
Konstant rote
Warnleuchte
3s
Trennung
vom Netz
Défaut
détecté
Information
Voyant
Rouge Fixe
3s
Déconnexion
Réseau

Witty
11 / 36
4.2 Montage du support de fixation murale
4.2 Montage einfache Wandhalterung
4.2 Mounting basic wall fixation
4.3 Schémas d’installation au sol XEV418/19 + XEV420
4.3 Schema zur Bodenmontage XEV418/19 + XEV420
4.3 Scheme for ground mounting XEV418/19 + XEV420*

Witty
12 / 36
français
deutsch
english
1

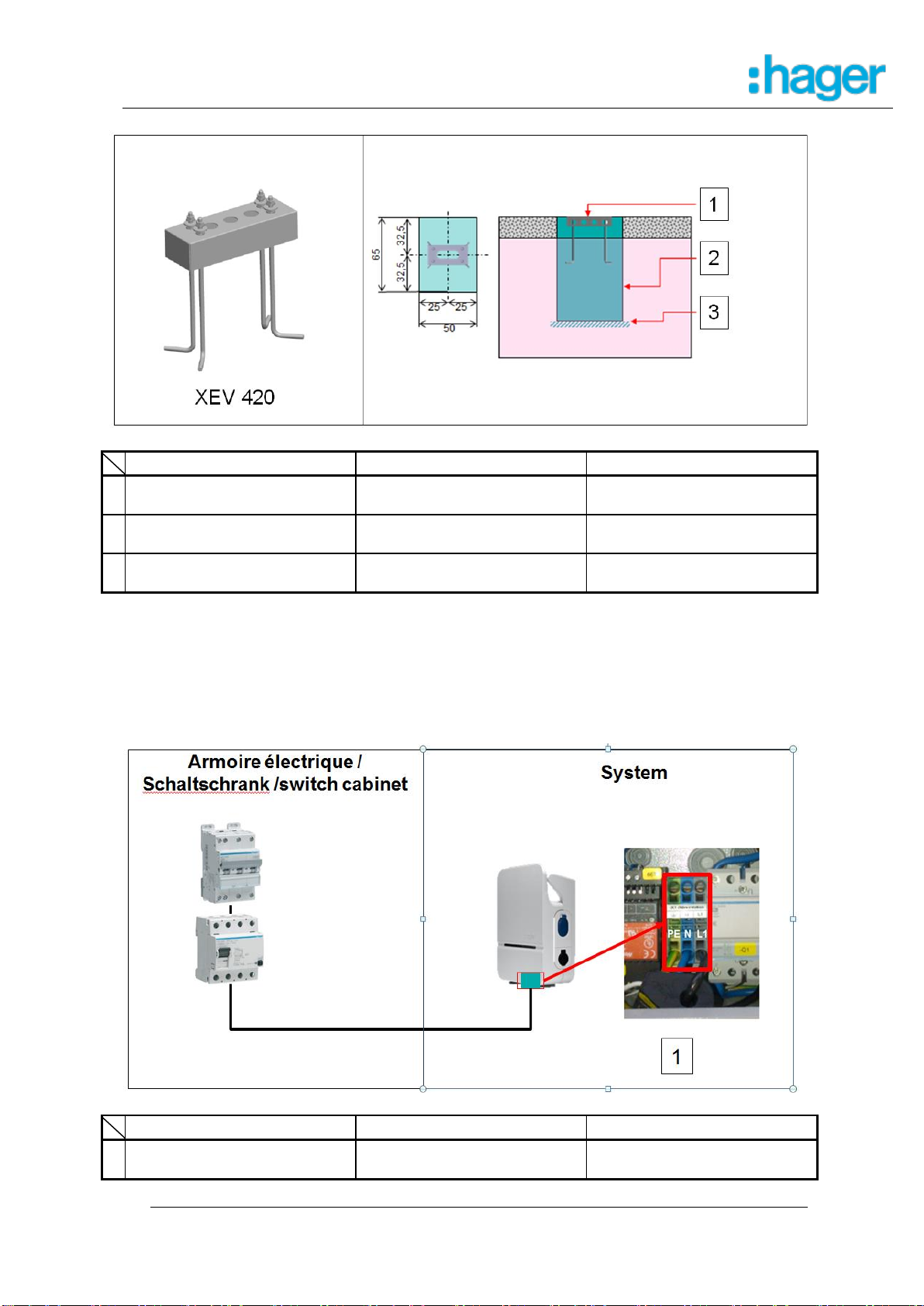

Zone de Fixation Borne
Befestigungsbereich des
Systems
System attachement zone
2
Fondation C20/25, X0
Profondeur 80cm
Fundament C20/25, X0
Tiefe 80cm
Foundation C20/25, X0
Depth 80cm
3
Couche de Propreté 5cm,
C8/10
Unterlagerschicht 5cm,
C8/10
Subbase 5cm, C8/10
4.4 Alimentation électrique
4.4 Elektrische Versorgung
4.4 Electrical supply
français
Deutsch
english
1
Borniers Puissance 10mm2
maxi - rigide 16mm2
Leistungsklemmen max.
10mm2 - massiv 16mm2
Power terminals max. 10mm2
- massiv 16mm2

Witty
13 / 36
5 Paramétrage de la borne de recharge
5 Konfiguration der Ladestation
5 Configuration of charging station

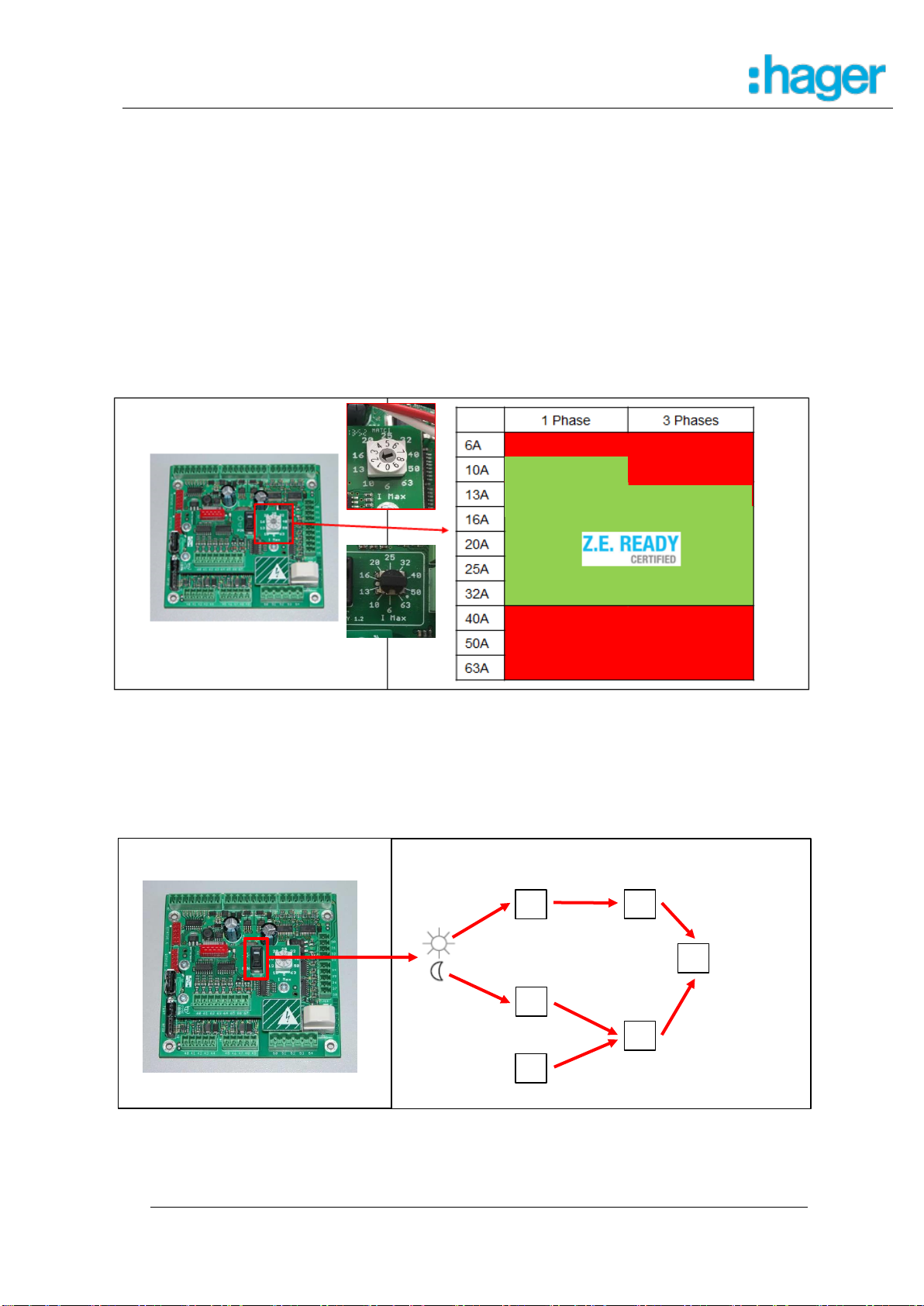

5.1 Puissance de charge maximale
5.1 Maximaler Ladestrom
5.1 Maximum charge current
5.2 Charge immédiate ou différée
5.2 Sofortladung oder zeitversetzte Ladung
5.2 Immediate or postponed charging
2
6
4
1
3
5

Witty
14 / 36
français
deutsch
english
1
Charge immédiate
Sofortladung
Immediate charging
2
Autorisation immédiate
Sofortige Autorisierung
Immediate authorization
3
Charge différée
Zeitversetze Ladung
Postponed charging
4
Signal Tarif de Nuit
du comteur
Nachtstromsignal
vom Zähler
Night tariff signal
from main meter
5
Autorisation conditionnée
Bedingte Freischaltung
durch ext. Signal
Conditional authorization
6
Charge VE
Laden des EV
Charging EV
5.3 Charge différée
5.3 Zeitversetzte Ladung
5.3 Postponed charging
Compteur avec Entrée Jour/Nuit + Borne en mode NUIT /
Zähler mit Nachtstromsignal + Ladestation im zeitversetzten Lademodus /
Main metering with night tariff signal + charging station in postponed charging mode
français
deutsch
english
1
Contrôleur /
Steuereinheit /
Controller
Armoire électrique /
Schaltschrank / switch
cabinet
System
Câble / Kabel / Cable 2x1,5 mm2
Borne /
Klemmen /
Terminals
50 & 51 bei XEV2XX
60 & 61 bei XEV1XX
Borne / 230V AC Signal/
Terminals C1 & C2
Borne
éteinte
Controleur
50&51 / 60&61
Compteur
C1 & C2
System
ausgeschaltet
Steuereinheit
50&51 / 60&61
Zähler
C1 & C2
System
off
Controller
50&51 / 60&61
Main meter
C1 & C2
1

Witty
15 / 36
5.4 Charge dynamique
5.4 Dynamische Ladung
5.4 Dynamic charging
Compteur avec Protocol TIC
Zähler mit TIC signal
Main metering with TIC signal
français
deutsch
english
1
6 Gestion du contrôle d’accès
6 Einstellung der Nutzerauthentifizierung
6 Managing user authentications
Borne
éteinte
Controleur
53&54 / 63&64
Compteur
I1 & I2
System
ausgeschaltet
Steuereinheit
53&54 / 63&64
Zähler
I1 & I2
System
off
Controller
53&54 / 63&64
Main meter
I1 & I2
Borne /
Klemmen /
Terminals
53 & 54 bei XEV2XX
63 & 64 bei XEV1XX

Witty
16 / 36
6.1 Accès contrôlé local
6.1 Lokale Authentifizierung
6.1 Local authentication
français
deutsch
english
1
Clé USB
(livrée uniquement avec XEV2xx)
USB-Stick
(nur mit XEV2xx geliefert)
USB stick
(only delivered with XEV2xx)
2
Transférer via clé USB
Übertragung
mit dem USB-Stick
Transfer via USB stick
3
Technologies :
Mifare 1k ou 4k
Mifare Ultralight NTAG203
Technologien:
Mifare 1k oder 4k
Mifare Ultralight NTAG203
Technologies :
Mifare 1k or 4k
Mifare Ultralight NTAG203
+ Paramétrage du contrôleur (voir chapitre concerné) /
+ Konfiguration des Ladecontrollers (siehe entsprechendes Kapitel) /
+ Configuration of charge controller (see concerned chapter)
1
2
3
4
5
6

Witty
17 / 36
français
deutsch
english
1
Numéro d’ordre à définir
Reihenfolge der Nummern
festlegen
Set order of numbers
2
Numéro de la Carte RFID en
Hexadécimal
RFID-Kartennummer in
Hexadezimal
RFID card number in
hexadecimal
3
Durée maxi de la session de
charge (si vierge = infini)
Maximale Dauer eines
Ladevorgangs (falls leer =
unbegrenzt)
Maximum duration of
charging session (if blank =
unlimited)
4
Déclaration des utilisateurs
pouvant démarrer et stopper
LEUR session de charge
Deklaration der Nutzer, die
nur IHREN Ladevorgang
starten und stoppen können
Declaration of users that can
start and stop only THEIR
charging session
5
Déclaration des super-
utilisateurs pouvant stopper
TOUTES les sessions de
charge en cours
(permanent, surveillant)
Deklaration der Super-User,
die JEDEN Ladevorgang
stoppen können
Declaration of super users
that can stop ANY charging
session
(permanent, supervisor)
6
À droite du signe # = zone de
commentaire et d’explication
Rechts eines # =
Kommentare und
Erklärungen
To the right of a # =
comments and explanations
6.2 Accès contrôlé distant (uniquement XEV2xxC)
6.2 Online Nutzerauthentifizierung
6.2 Online user authentication
+ Paramétrage du contrôleur (voir chapitre concerné) /
+ Konfiguration des Ladecontrollers (siehe entsprechendes Kapitel) /
+ configuration of charge controller (see concerned chapter)
7 Raccordement informatique
7 Herstellen einer online Verbindung
7 Establish online connection

Witty
18 / 36
français
deutsch
english
1
Communication
Bidirectionelle:
Ouverture port nécessaire
Routage Adresse IP à définir
Bidirektionale
Kommunikation:
Portöffung notwendig
Routing-IP-Adresse festlegen
Bidirectional communication:
Port opening necessary
Set Routing IP address

Witty
19 / 36
8 Paramétrage du contrôleur
8 Konfiguration des Ladecontrollers
8 Configuration of charge controller
8.1 Contrôle d’accès LOCAL ou DISTANT
8.1 Nutzerauthentifizerung lokal oder online
8.1 User authentication local or online
français
deutsch
english
1
Clé USB
(livrée uniquement avec XEV2xx)
USB-Stick
(nur mit XEV2xx geliefert)
USB stick
(only delivered with XEV2xx)
2
Transférer via clé USB
Übertragung
mit dem USB-Stick
Transfer via USB stick
3
Accés controlé LOCAL
Nutzerauthentifizierung
LOKAL
User authentification LOCAL
4
Accés controlé DISTANT
Nutzerauthentifizierung
ONLINE
User authentification
ONLINE

Witty
20 / 36

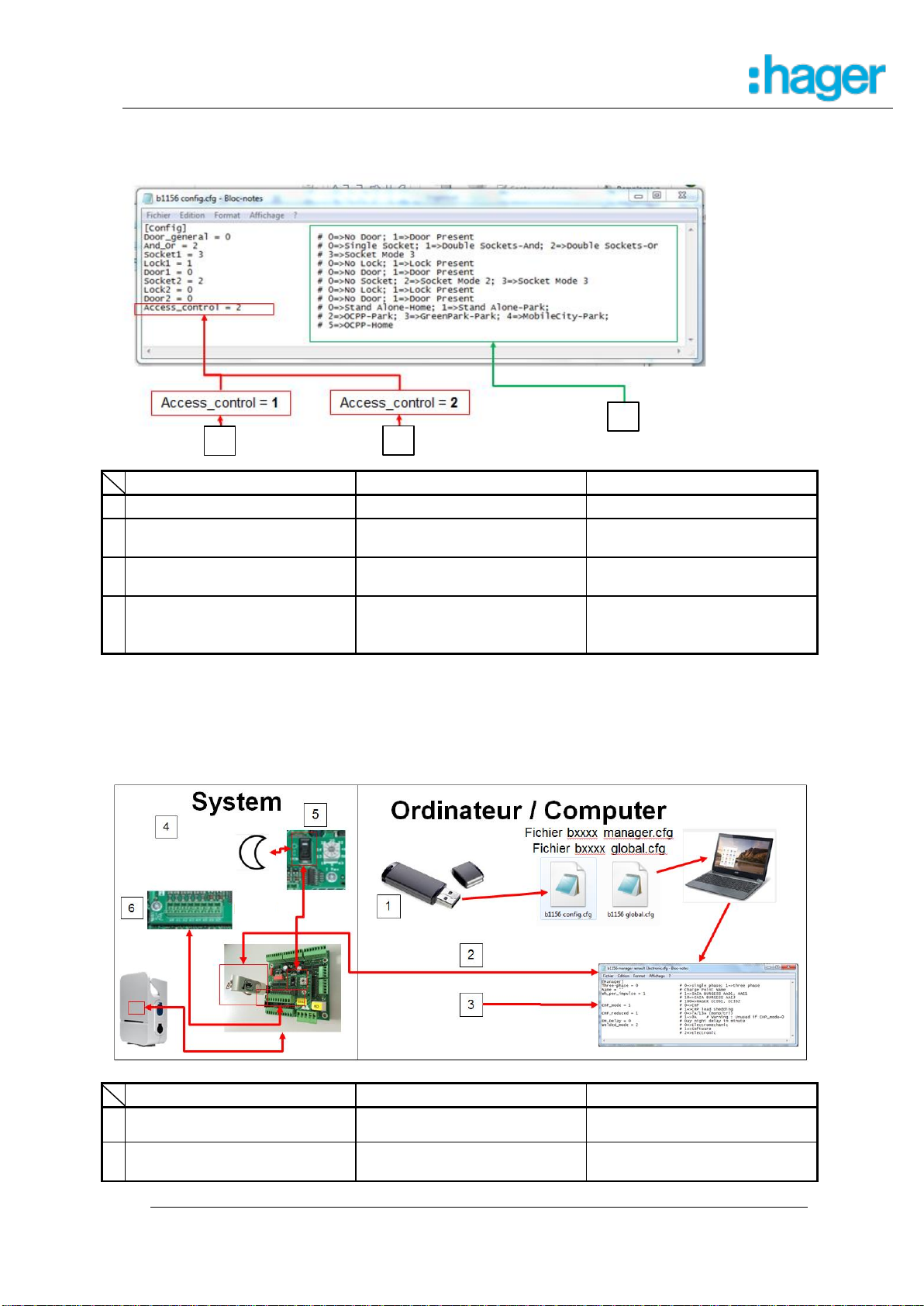

Fichier/Datei/file << bxxxx config.cfg >> ou/oder/or << bxxxx global.cfg >>
français
deutsch
english
0
sans contrôle, home version
Ohne Nutzerauthentifizierung
Free of charge
1
Contrôle d’accès LOCAL
Nutzerauthentifizierung
LOKAL
User authentification LOCAL
2
Contrôle d’accès DISTANT
Nutzerauthentifizierung
ONLINE
User authentification
ONLINE
3
À droite du signe # = zone de
commentaire et d’explication
Rechts eines # =
Kommentare und
Erklärungen
To the right of a # =
comments and explanations
8.2 Démarrage différé de charge par signal extérieur
8.2 Ladestart mittels externem Freischaltsignal
8.2 Initiating start of charge by external signal
français
deutsch
english
1
Clé USB
(livrée uniquement avec XEV2xx)
USB-Stick
(nur mit XEV2xx geliefert)
USB stick
(only delivered with XEV2xx)
2
Transférer via clé USB
Übertragung
mit dem USB-Stick
Transfer via USB stick
1
2
3
PIN65 (XEV2…)
PIN42 (XEV1…)
