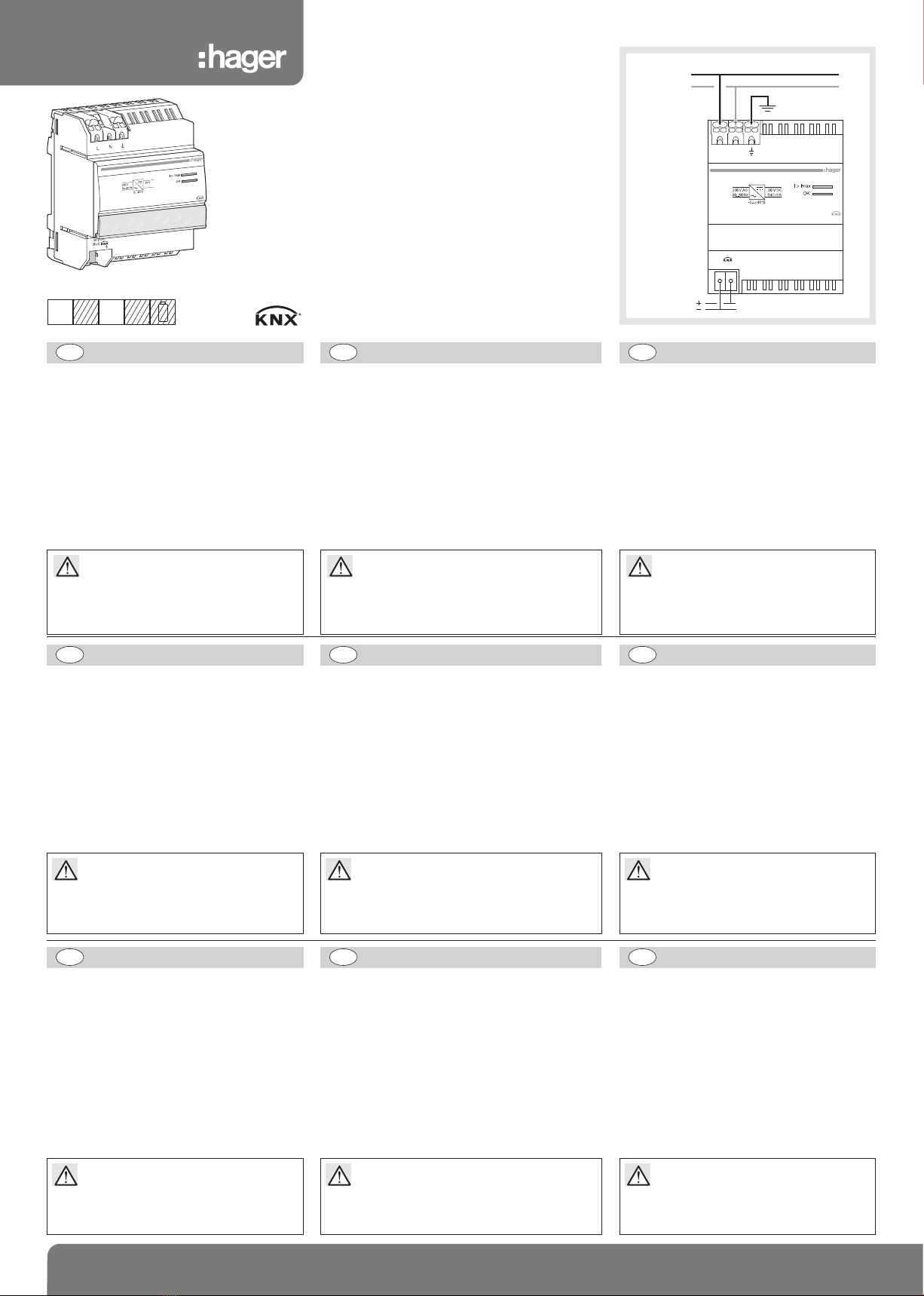

hager TXA112 User manual

Ce module est la source d’alimentation du bus.
La tension de sortie est du type TBTS 30 V
continu (Très Basse Tension de Sécurité).
Recommandations de mise en œuvre:
1. Raccorder le module au secteur 230V, à la terre
et à la ligne bus.
2. Le voyant "OK" s'allume en fonctionnement
normal.
Si le voyant "I>Imax" s'allume, éliminer
l'origine du défaut (court-circuit ou surcharge).
Strömförsörjningsenheten TXA112 spänninssätter
buskomponenterna med systemspänning som är
30 V SELV (safety extra-low voltage).
Att tänka på innan användning:
1.Anslut modulen till nätet (230V), till jorden och
till busslinjen.
2. Kontrollampan "OK" lyser för normalt drift.
Om kontrollampan "I>Imax" lyser upp, åtgärda
felets orsak (kortslutning eller överbelastning).
Questo modulo alimenta una linea bus.
La tensione di alimentazione é pari a 30 V
tipo SELV (Bassissima Tensione di Sicurezza).
Raccomandazioni per l’installazione :
1. Collegare il modulo all’alimentazione a 230V, alla
terra ed alla linea del bus.
2. L’indicatore luminoso "OK" si accende per il
normale funzionamento
Se si accende l’indicatore "I>Imax", eliminare
l’origine dell’errore (corto circuito o sovraccarico).
16T 7331.d
6T 7331.d
640 mA
TXA112
FR
TXA112: 30 V DC 640 mA
Alimentation
Spannungsversorgung
Power supply
Voedingsmodule
Alimentatore
Módulo de Alimentación
Alimentação
Spänningsförsörjning
Strømtilførsel
¶
ß
®
™
¢
£
§
•
´
FRDE
GB
The power supply TXA112 generates the system
voltage, which is necessary for the operation of
the tebis devices.
The system voltage generated by the TXA112
meets the requirements of the protection
measures SELV (safety extra-low voltage).
Installation instructions :
1. Connect the module to the 230V grid, to the
earth and the bus line.
2. The "OK" indicator lights up in normal working
mode.
If the "I>Imax" indicator lights up, eliminate the
origin of the fault (short circuit or overload).
PT
Este módulo é a fonte de alimentação do bus.
A tensão de saída é do tipo MBTS 30 V contínua
(Muito Baixa Tensão de Segurança).
Indicações para colocação em serviço:
1. Ligar o módulo à rede 230 V, à terra e à linha
bus.
2. O indicador "OK" acende-se em funcionamento
normal.
Se o indicador "I>Imax" se acender, eliminar a
origem do defeito (curto-circuito ou sobrecarga).
SE
NO
Denne modulen er strømkilden til BUS-linjen.
Utgangsspenningen er av typen TBTS 30 V
likestrøm (Meget lav sikkerhetsspening).
Anbefalinger ved igansetting:
1. Modulen koples til strømnettet 230V, til gods
og til BUS-linjen.
2. Lampen "OK" lyser ved normal funksjon.
Dersom lampen "I>Imax" lyser, må man
eliminere årsaken til problemet (kortslutning
eller overbelastning).
NL
Het is de voedingsbron van de busverbinding
in gelijkspanning 30 V ZLVS (zeer lage
veiligheidsspanning).
Aanbevelingen bij het installeren:
1. De module aansluiten aan het 230V-net, aan de
aarding en aan de busleiding.
2. Het lampje OK brandt bij normale werking.
Als het lampje "I>Imax" brandt, moet u de
oorzaak van de storing (kortsluiting of
overbelasting) opheffen.
IT
ES
El módulo TXA112 es la fuente de alimentación del
BUS.
La tensión de salida es del tipo MBTS 30 VDC (Muy
Baja Tensión de Seguridad).
Recomendaciones para la instalación:
1. Conectar el módulo con la red 230 V, la tierra y la
línea bus.
2. El piloto "OK" se enciende si el funcionamiento
es normal.
Si el piloto "I>Imax" se enciende, eliminar la causa del
defecto (cortocircuito o sobrecarga).
Bus 30 V DC
N
L
-+
TXA112
L
N
230 V 50/60 Hz
30 V DC
BUS
RFTP 230V~ Bus
30 V
Cette alimentation est un appareil de
classe A.
Dans un environnement résidentiel, cet appareil
peut provoquer des brouillages radioélectriques.
Dans ce cas, il peut être demandé à l'utilisateur
de prendre des mesures appropriées.
Deze voeding is van een toestel in
klasse A.
In een woning kan dit toestel radio-elektrische
storingen veroorzaken.
De gebruiker wordt in dat geval verzocht de hiervoor
noodzakelijke maatregelen te nemen.
Esta alimentação é um aparelho de
classe A.
Num quadro residencial,este aparelho pode
provocar interferências radioeléctricos.
Nesse caso, poderá ser pedido ao utilizador
para tomar medidas apropriadas.
Diese Spannungsversorgung ist ein
Klassengerät A. In einer Wohnumwelt,
kann dieses Gerät radioelektrische Störungen
verursachen. In diesem Fall kann der Benutzer
aufgefordert werden, angemessen Maßnahmen
zu ergreifen.
Questa alimentazione è un apparecchio di
classe A.
In ambiente residenziale, l’apparecchio può
provocare disturbi radioelettrici.
In questo caso, può venire richiesto all’utente di pren-
dere misure appropriate.
Denna elapparat tillhör klass A.
I en bostadsmiljö kan denna apparat
orsaka radioelektriska störningar.
I så fall kan användaren anmodas att vidta
lämpliga åtgärder.
This power supply is a class A apparatus.
In a residential environment, this device
can cause radio electrical perturbations.
In this case, it can be requested from the user to
take suitable measures.
Esta alimentación es un aparato de
clase A y en un entorno residencial podría
provocar interferencias radioeléctricas.
En tal caso se podría exigir del usuario que tome las
medidas necesarias para remediar el problema.
Strømtilførselen er et apparat i
klasse A.
I boligområder kan dette apparatet frembringe
radioelektriske forstyrrelser.
Brukeren kan bli bedt om å ta tilpasses tiltak.
Die Spannungsversorgung dient zur Erzeugung
der zum Betrieb der Tebis Geräte notwendigen
Systemspannung. Die vom TXA112 erzeugte
Systemspannung erfüllt die Anforderungen der
Schutzmaßnahme SELV (Safety extra-low voltage).
Inbetriebnahmehinweise :
1. Modul an das 230V-Netz, an die Erdung und
an die Busleitungen anschließen.
2. Im Normalbetrieb leuchtet die Kontrollleuchte
"OK" auf.
Leuchtet die Kontrollleuchte "I>Imax" auf, ist die
Fehler-ursache zu beseitigen (Kurzschluss oder
Überlast).

www.hager.com2 6T 7331.d
Tension
d’alimentation Versorgungsspannung Supply voltage Voedingsspanning Tensione di alimentazione 230 V 쓒50/60 Hz
Tension de sortie Ausgangsspannung Output voltage Uitgangsspanning Alimentazione lato Bus 30 V DC 640 mA
TBTS / SELV / ZLVS
Puissance absorbée Leistungsaufnahme Power draw Uitgangsspanning Potenza dissipata 24 VA
Encombrement Abmessungen Dimensions Afmeting Ingombro 4 x 17,5 mm
T° de fonctionnement Betriebstemperatur Operating temperature Bedirijfstemperatuur Tadi funzionamento -5 °C —> + 45 °C
T° de stockage Lagertemperatur Storage temperature Opslagtemperatuur Tadi stoccaggio - 20 °C —> + 70 °C
Raccordement / Anschlusskapazität / Electric connection / Aansluiting / Collegamenti: 0,75 mm2—> 2,5 mm20,75 mm2—> 2,5 mm2
Spécifications techniques / Technische Daten / Technical characteristics / Technische kenmerken / Caratteristiche tecniche
Tensión alimentación Tensão de alimentação Försörjningsspänning Systemspenning 230 V 쓒50/60 Hz
Tensión de salida Tensão de saída Utspänning Utgangsspenning 30 V DC 640 mA
MBTS /SELV
Potencia absorbida Potência absorvida Egenförbrukning
(Vid märklast) Absorbert effekt 24 VA
Dimensiones Atravancamentos Mått Dimensjoner 4 x 17,5 mm
Tade funcionamiento Tade funcionamento Driftstemperatur Driftstemperatur -5 °C —> + 45 °C
Taalmacenamiento Tade armazenamento Lagringstempertur Lagringstemperatur - 20 °C —> + 70 °C
Conexión / Ligações / Anslutningar / Tilkobling : 0,75 mm2—> 2,5 mm2 0,75 mm2—> 2,5 mm2
Especificaciones técnicas / Especificações técnicas / Tekniska data / Tekniske data
Hager 04.2011 OCOM 111091
Opgelet :
- Het toestel mag alleen door een
elektro-installateur worden geïnstalleerd.
- De ZLVS-installatievoorschriften naleven !
Attention :
- Appareil à installer uniquement par
un installateur électricien.
- Respecter les règles d’installation TBTS.
Atenção :
- Aparelho a ser instalado apenas por
um técnico habilitado.
- Respeitar as regras de instalação MBTS.
Achtung :
- Einbau und Montage dürfen nur durch
eine Elektrofachkraft erfolgen.
- Installationsvorschriften zur
Schutzmaßnahme SELV beachten.
Attenzione :
- L’apparecchio va installato unicamente
da un elettricista qualificato
- Rispettare le regole d’installazione SELV.
Varning :
- Apparaten får endast installeras
av elmontör.
- Laktta installationsreglerna SELV.
Caution :
- This device must be installed only
by a qualified electrician.
- Conform to SELV installation rules.
Atencion :
- Este aparato debe ser instalado
obligatoriamente por un electricista cualificado.
- Respetar las reglas de instalación MBTS.
Viktig :
- Dette apparatet skal kun installeres
av godkjent elektrisk installatør.
- Overhold TBTS installasjonsregler.
° ¢ ° ®
° •
° £ ° ™
° ¶
° § ° ´
° ß
