Hakko Electronics FM2022-05 User manual

11
10. 配線図
A側ソケット
基板／表示用
3
2
1
3
2
1
黒
赤
白
黄 青 茶 紫
緑
B側ソケット
R1
LED1
+– S
PARALLEL REMOVER
Iron holder with a sleep mode
Instruction Manual
l
Thank you for purchasing the MODEL FM-2022 parallel re-
mover. Please read this manual before operating the MODEL
FM-2022. Keep this manual readily accessible for reference.
l
CAUTION
• The MODEL FM-2022 cannot function by itself. It must be con-
nected to an HAKKO FM-203 or FM-206 station.
• Specic information can be found in the instruction manual for
your HAKKO HAKKO FM-203/FM-206 station.
TABLE OF CONTENTS
1. PACKING LIST .......................................................25
2. SPECIFICATIONS..................................................25
3. WARNINGS, CAUTIONS AND NOTES .................26
4. PART NAMES.........................................................27
5. SETTING UP THE MODEL FM-2022.....................27
6. OPERATION...........................................................28
7. MAINTENANCE .....................................................31
8. TROUBLESHOOTING GUIDE...............................32
9. PARTS LIST ...........................................................34
10. WIRING DIAGRAM ................................................35
24
中 文
English 日本文
中 文 English
日本文

10

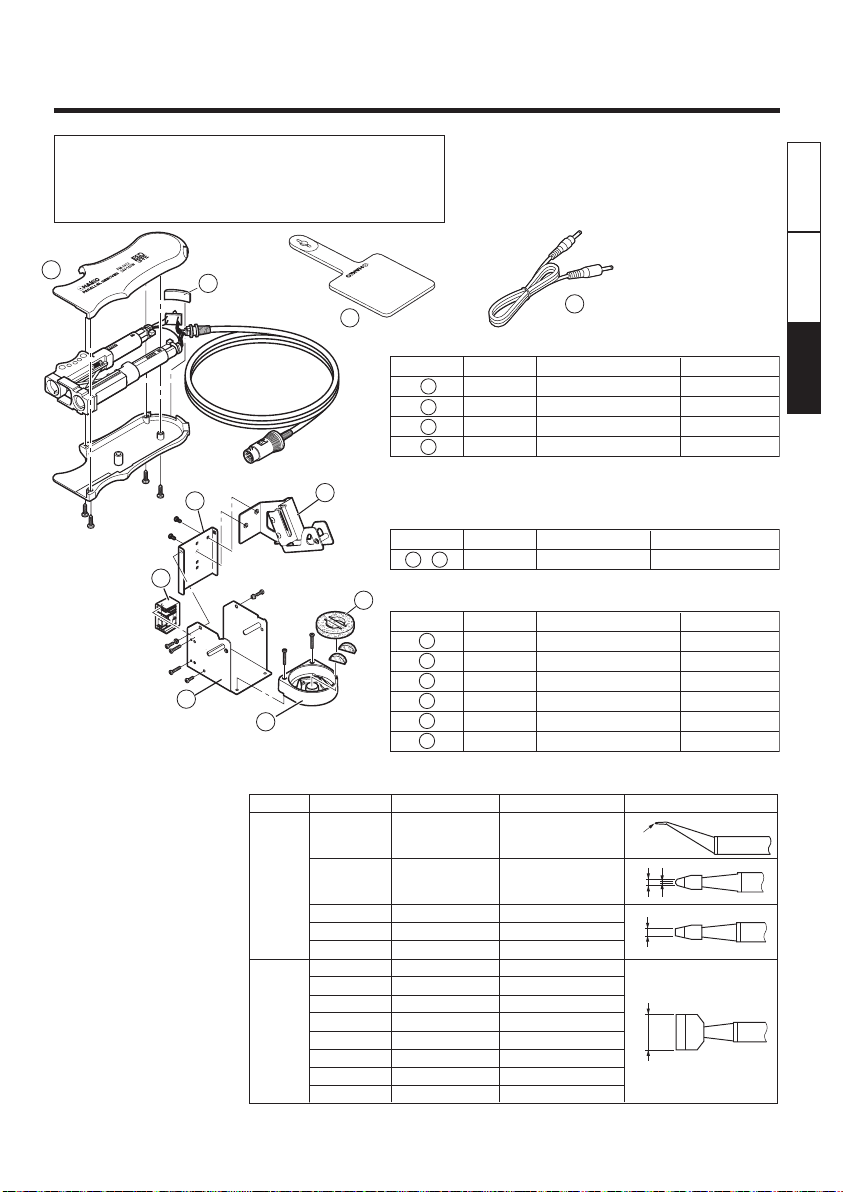

9. 部品リスト
注記：
取付けねじは、仕様欄に記載されていない場合、交換
部品には含まれていません。別途ご注文ください。
中 文 English
日本文
1. PACKING LIST
Parallel remover ..................................1
Heat resistant pad ...............................1
Connecting cable.................................1
l Applicable Models
In order to function, the MODEL FM-2022 must be connected to the HAKKO
FM-203/FM-206 soldering station.
2. SPECIFICATIONS
lMODEL FM-2022 Parallel remover
Power consumption
Temperature range
Tip to ground resistance
Tip to ground potential
Cord assembly
Length, less cord
Weight, less cord
140 W (24 V)
200 – 400°C
<2 
<2 mV
1.2 m
110 mm (w/o tip)
53 g (Parallel remover )
11 g (SOP 25L Tip only)
This product is protected against electrostatic discharge.
Specifications and design are subject to change without notice.
中 文
English 日本文
25
1
● こて先
● パラレルリムーバー
図番 品番
B2783
B2784
B2300
B3253
部品名
ハウジング、AとB
LEDホルダー
耐熱パッド
中継ケーブル
仕様
ねじ付き
● こて台
図番
-
品番
FH200-03
部品名
こて台
仕様
クリーニングスポンジ付き
● こて台部品
図番 品番
B3251
B3249
B3250
B3252
B3411
A1519
部品名
こて台ベース
クリーニングベース
ステー
スイッチケース組品
こてホルダー（組品）
クリーニングスポンジ
仕様
ゴム足付き
ねじ付き
A
B
3
3
6
5
1
2
4
2
1
1
1
2
3
4
5
6
6
2
3
4
チップ
用
SOP用
品番 部品名
こて先/CHIP
0.5I
こて先/CHIP
0.5C
こて先/CHIP 1L
こて先/CHIP 2L
こて先/CHIP 3L
こて先/SOP 6L
こて先/SOP 8L
こて先/SOP 10L
こて先/
SOP 13L
こて先/ SOP 16L
こて先/ SOP 20L
こて先/ SOP 25L
こて先/ SOP 18L
サイズ A [a]
R0.2 mm
1.5 [0.5] mm
1 mm
2 mm
3 mm
6 mm
8 mm
10 mm
13 mm
16 mm
20 mm
25 mm
18 mm
T8-1001
T8-1002
T8-1003
T8-1004
T8-1013
T8-1005
T8-1006
T8-1007
T8-1008
T8-1009
T8-1010
T8-1011
T8-1012
形状
A
A
A
A
a
4

Heat resistant pad
Tip (not included)
Cleaning
sponge
Iron holder
Connecting cable
MODEL FM-2022
Parallel remover
Iron holder ...........................................1
Instruction manual ...............................1
CAUTION:
This product includes such features as electrically conductive plastic parts and grounding of the
handpiece and station as measures to protect the device to be soldered from the effects of static
electricity. Be sure to observe the following instructions:
1. The handle and other plastic parts are not insulators, they are conductors. When replacing parts
or repairing, take sufcient care not to expose live electrical parts or damage insulation materials.
2. Be sure to ground the unit during use.

9
● こて先温度が低すぎる。
点検 ： こて先に酸化物が付着していません
か。
対処 ：
ハッコー 599Bこて先クリーナか湿ら
せたスポンジを使ってこて先をクリー
ニングし、酸化物を取り除いてくださ
い。
● 下限設定温度エラー
が頻発する。
● こて先を閉じることが
できない。
● こて先が元の位置に戻らない。
● はんだこてエラーを示
す が表示される。
● ヒーター端子短絡エ
ラーを示す が表
示される。
3.WARNINGS, CAUTIONS AND NOTES
Warnings, cautions and notes are placed at critical points in this manual to
direct the operator’s attention to signicant items. They are dened as follows:
WARNING: Failure to comply with a WARNING may result in injury or death.
CAUTION: Failure to comply with a CAUTION may result in injury to the opera-
tor, or damage to the items involved. (One example is given below.)
NOTE: A NOTE indicates a procedure or point that is important to the process
CAUTION
When the power is on, the tip temperature is between 200°C and 400°C.
Since mishandling may lead to burns or re, be sure to comply with the following
precautions:
lDo not touch the metal parts near the tip.
l Do not use the product near ammable items.
lAdvise other people in the work area that the unit can reach a very high tem-
perature and should be considered potentially dangerous.
l Turn off the power while taking breaks and when nished using the unit.
lBefore replacing parts or storing the unit, turn off the power and allow the unit
to cool to room temperature.
CAUTION
To prevent damage to the unit and ensure a safe working environment, be sure
to comply with the following precautions:
l Do not use the unit for applications other than those specically described in
the instruction manual.
lDo not set the tip temperature higher than 400°C.
lDo not rap the MODEL FM-2022 against the work bench to shake off residual
solder, or otherwise subject the iron to severe shocks.
lDo not modify the unit.
lUse only genuine HAKKO replacement parts.
lDo not wet the unit or use the unit when your hands are wet.
lThe operating process will produce smoke. Make sure the area is well venti-
lated.
lPull on the plug to disconnect the MODEL FM-2022 from the station outlet. Do
not pull the cord.
26
点検 ： 接続コードが断線していませんか。
対処 ： 「接続コード断線の調べ方」の項を参照
してください。
点検 ： MODEL FM-2022 のプラグが外れて
いませんか。
対処 ：
MODEL FM-2022を接続してください。
点検 ： はんだ除去対象物に対してこて先が小
さすぎませんか。
対処 ： 「接続コード断線の調べ方」の項を参照
してください。
点検 ： 下限設定温度エラーの設定が低すぎま
せんか。
対処 ： 設定値を大きくしてください。
点検 ： こて先は MODEL FM-2022用ですか。
対処 ： 電源スイッチを切り、間違いなくMOD-
EL FM-2022 こて先を挿入し、電源ス
イッチを入れ直してください。
点検 ： こて先同士の間に異物が挟まっていま
せんか。
対処 ： 異物を取り除いてください。
中 文
English 日本文
中 文 English
日本文

8
■ 接続コード断線の調べ方
（１１ページの配線図 A 側を参
照ください）
1� こて先とハンドルをはずします。
2� コネクタとソケットリード線の間の抵抗を
次の通り測定します。
ピン 7 - (1) ピン 2 - (3)
ピン 4 - (4) ピン 8 - (2)
ひとつでも抵抗値が 0 Ωより大きいか、ま
たは∞の場合、MODEL FM-2022 を交換
してください。
A側ソケット
(2) 内側
(3) (4)
(1)
8. トラブル発生時に
点検 ： こて先はしっかりと差し込まれてい
ますか。
対処 ：
こて先を最後まで差し込んでください。
点検 ：
接続コードが断線していませんか。ヒー
ター／センサーは切れていませんか。
対処 ： 本書の接続コードの断線およびヒー
ター／センサー切れの調べ方の項を参
照してください。
● こて先が熱くならない。
● センサーエラー が表示
されている。
● こて先にはんだがのら
ない。
点検 ： こて先の設定温度が高すぎませんか。
対処 ： 適正温度に設定してください。
点検 ：
こて先に酸化物が付着していませんか。
対処 ： ハッコー 599Bこて先クリーナー、ま
たは湿らせたスポンジを使ってこて先
をクリーニングし、酸化物を取り除い
てください。
● こて先温度が高すぎる。
点検 ： 接続コードが断線していませんか。
対処 ： 「接続コード断線の調べ方」の項を参照
してください。
警告
修理を実施する際、電源プラグは必ず抜いてください。
感電の恐れがあります。
4. PART NAMES
5. SETTING UP THE MODEL FM-2022
Push the plug in as far as
it will go, and try to remove it
without pressing the release pin.
If it stays in the receptacle
it is properly seated.
Receptacle
When the plug ‘clicks’,
it is fully inserted.
1.Connector cord
Pass the connector cord through the
hole in the heat resistant pad.
2.Iron holder
When the iron holder is connected
with the HAKKO FM-203 by using a
connecting cable, the sleep function
can be used.
Refer to the HAKKO FM-203 instruction
manual for how to set the sleep time.
3.Connections
1. Connect the plug to the HAKKO
FM-203.
2. Place the MODEL FM-2022 in the
iron holder.
3. Plug the power cord into the power
supply. Be sure to ground the unit.
NOTE:
This product is protected against electro-
static discharge and must be grounded for
full efciency.
27
Heat resistant pad
Button
LED
Handle
Tip (not included) Plug
Cord
PlugFixing flange
Cleaning sponge
Iron holderConnecting cable
Connecting cable
中 文
English 日本文
中 文 English
日本文

7

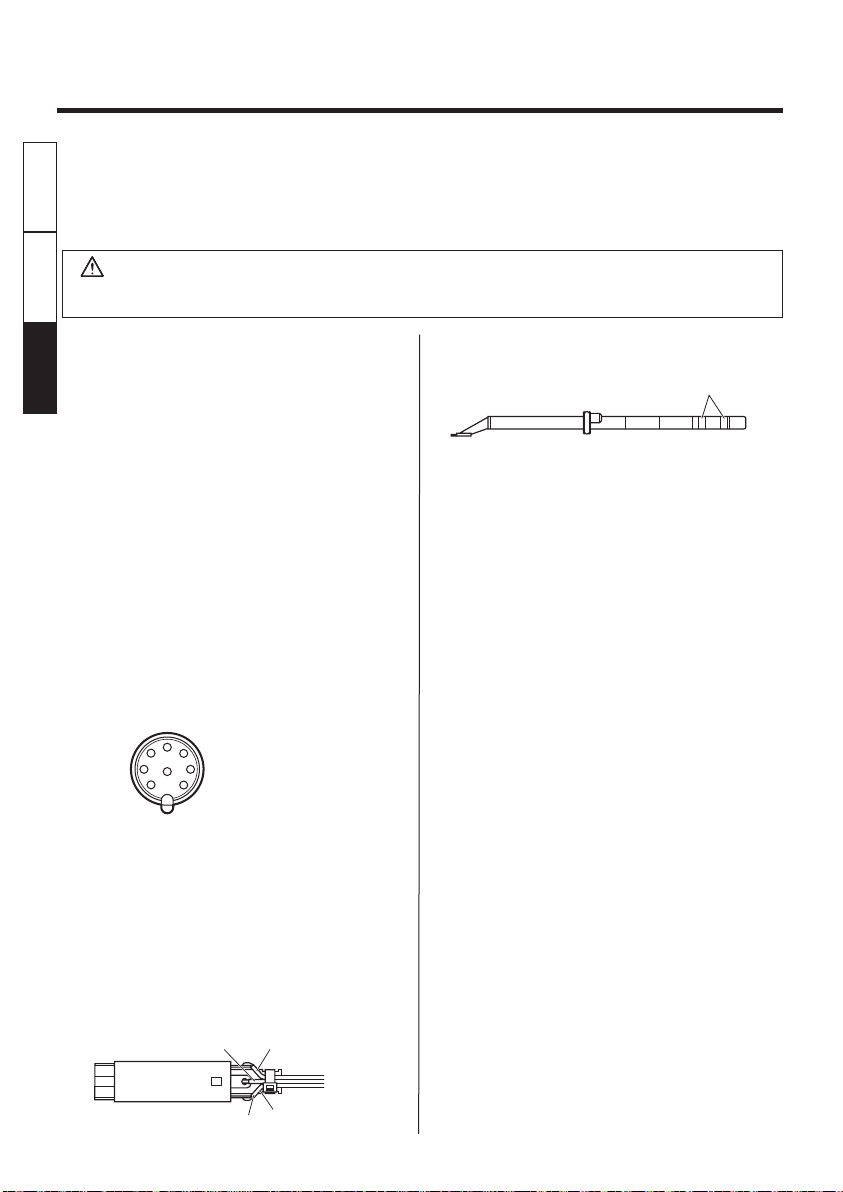

7. メンテナンス
●こて先について
ハッコー FM-203 の取扱説明書を参照してください。
●点検
■ ヒーターとセンサーに電気的
異常がないことを確認してく
ださい。
1� ヒーター・センサー切れ
図に示されている通り、こて先の２箇所の間
の抵抗を測定します。
抵抗は、常温（15 〜 25° C）で測定してく
ださい。正常値は 8 Ω± 10% です。抵抗値が
異常な場合には、こて先を交換してください。
この間のヒーター・センサーの抵抗値を測 定します 。
■ アース線の点検 1� 接続コードのプラグをステーションから外
します。
2� ピン 2 とこて先間（両方のこて先で）の抵
抗値を測定します。
3� 抵抗値が 2 Ω（常温時）を超える場合、ハッ
コー FM-203 取扱説明書の 16 ページに説
明のあるこて先のメンテナンスを行ってく
ださい。それでも抵抗値が下がらない時は、
接続コードの断線を調べてください。
■ 接続コード断線の調べ方
（１１ページの配線図 B 側を参
照ください）
1� こて先とハンドルをはずします。
2� コネクタとソケットリード線の間の抵抗を
次の通り測定します。
ピン 1 - 赤 ピン 2 - 緑
ピン 3 - 黒 ピン５ - 白
ひとつでも抵抗値が 0 Ωより大きいか、ま
たは∞の場合、MODEL FM-2022 を交換
してください。
1
4
7
2
8
5
6
3
緑
B側ソケット
黒
赤 白（内側）
警告
特に指示がない限り、下記の手順は電源スイッチを切り、電源プラグを抜いて行ってください。

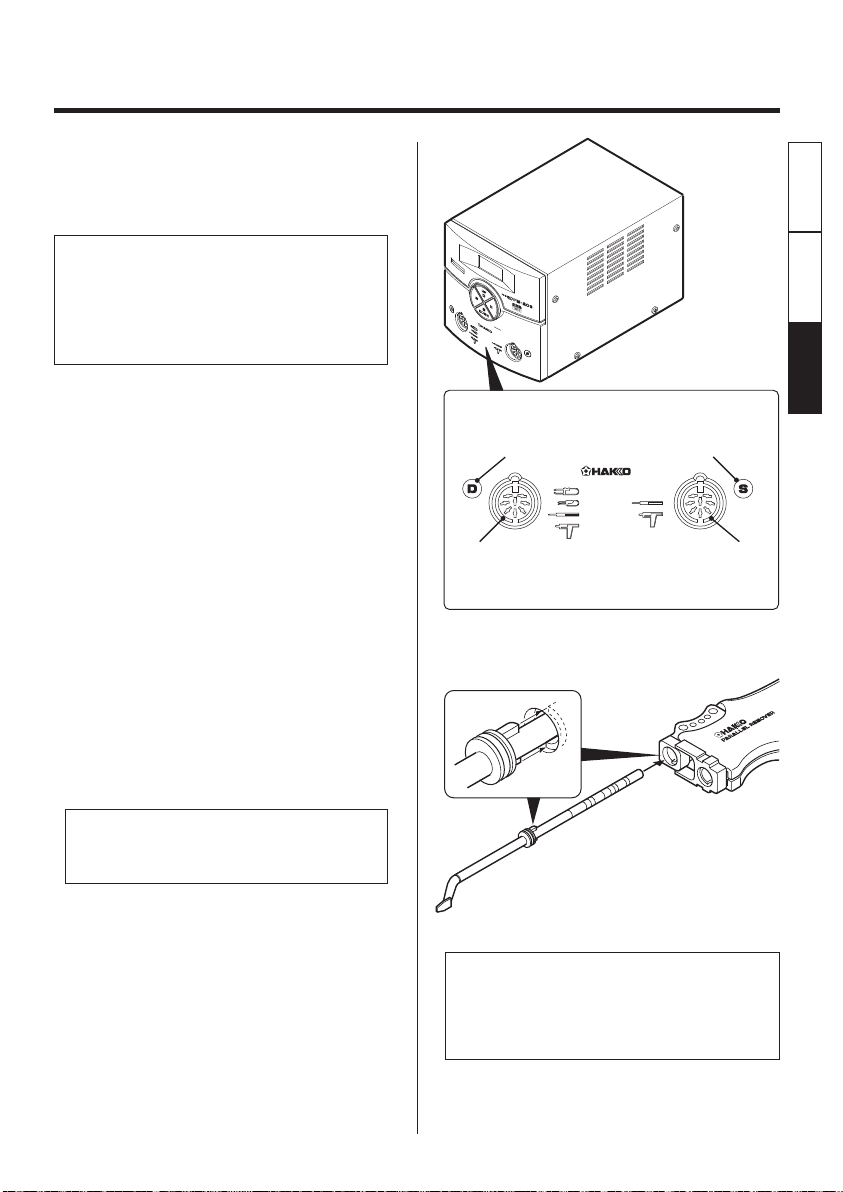

6. OPERATION
lControls and displays
Please refer to the HAKKO FM-203 in-
struction manual.
NOTE:
The HAKKO FM-203 has 2 channels; D
and S. The FM-2022 can use only the D
channel.
Refer to the FM-203 instruction manual
for details of operation.
There is a flange.
Make sure that the flange will
fit the handle when inserted
into the handpiece.
28
HAKKO FM-203
soldering station
NOTE:
The tips are a set of 2 pieces with the same
tip style. They must be used together.
lDisplays
1. Insert the tips:
Hold the head part of the tip with the
heat resistant pad and insert the tip
into the handpiece. Push until the tip
stops. Repeat for second tip.
2. Turn the power switch ON.
3. When the set temperature is
reached, the buzzer sounds .
NOTE:
Once the two tips are inserted into the
handpiece, heat control begins.
Both tips of the set must be inserted or
the handpiece will not heat.
中 文
English 日本文
中 文 English
日本文
Channel D
display lamp
Channel S
display lamp
Channel D
connector
Channel S
connector

6
● カードと温度設定の変更
ハッコー FM-203 の取扱説明書を参照
してください。
●こて先の交換
こて先の取外しと挿入
こて先の取外し：
ハンドルを握り、耐熱パッドを使って
こて先を持ち、こて部から引き抜きま
す。
こて先の挿入：
こて先の先端部分を持ち、止まるとこ
ろまでこて部へ挿入します。
この部分を持ってこて 部へ挿入します。
ハンドルの前側部分を持って、
こて先を取り外します 。
中 文 English
日本文
注意
こて先は高温になっています。やけどの
原因となりますので、取扱いには十分ご
注意ください。耐熱パッドで熱いこて先
を長時間つかまないでください。

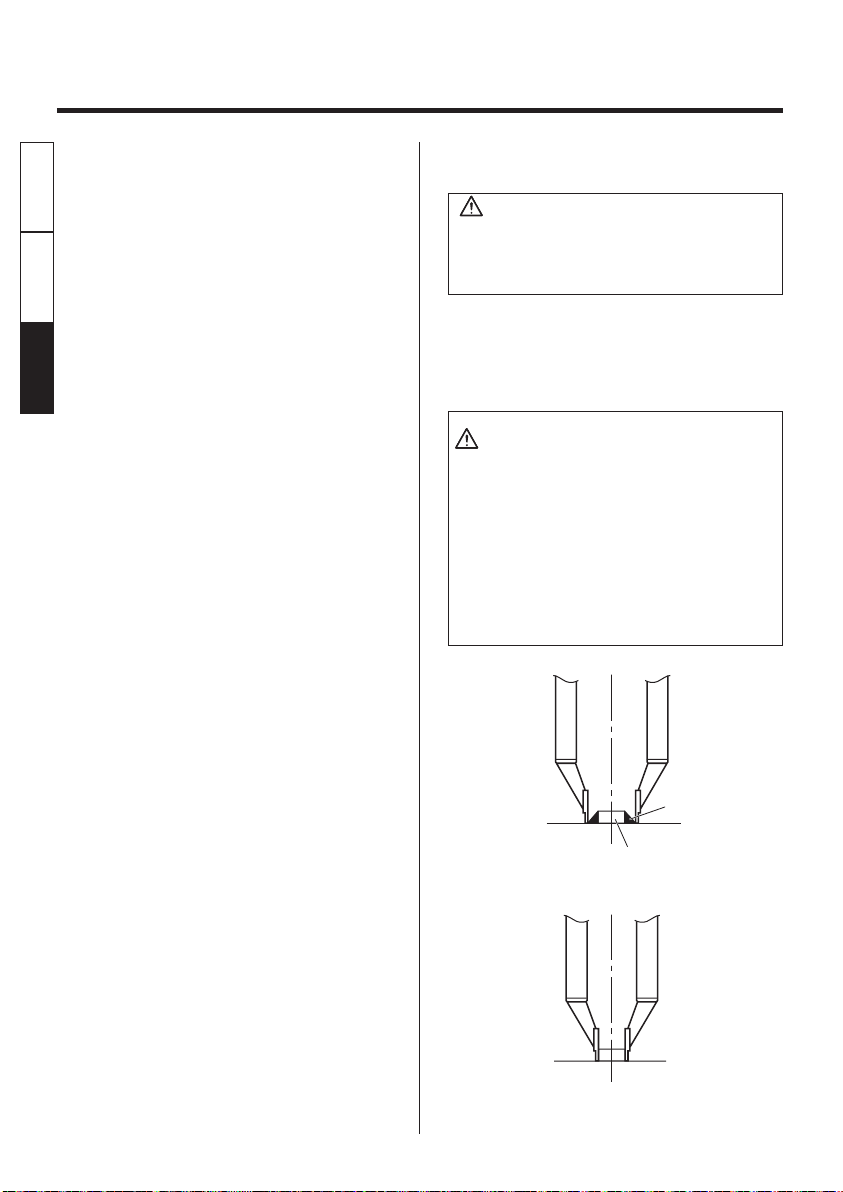

l Operating instructions
1.Set the Temperature
CAUTION:
Very high tip temperatures may damage
the printed circuit board, possibly causing
the printed pattern to become detached.
HAKKO recommends setting the tip tem-
perature below 300°C for all normal work.
Using the lowest possible effective temper-
ature not only helps protect parts that are
sensitive to heat, it also helps protect the
tip from deterioration caused by heat.
2. Apply solder or ux
If there is insufficient solder on the
PWB, or the soldered area is too small,
apply solder or ux to the PWB. Solder
may also be applied to the tip.
3. Melt the solder
Place the tip on the soldered part and
melt the solder. Conrm that the solder
is fully melted. See sketch ‘A’.
4. Remove the component
After conrming that the solder is fully
melted, lightly squeeze the handpiece
to grasp the component and lift to re-
move the component. See sketch ‘B’.
Component
Solder
A
B
中 文
English 日本文
29
CAUTION:
The tip is very hot during operation.
Do not touch the tip or the metal parts
near the tip.

5
●使用手順
1. 温度を設定する
2. はんだまたはフラックスを
塗ります。
基板上のはんだが不十分、またははん
だ付け部分が小さすぎる場合には、は
んだを追加するかフラックスを塗布し
てください。こて先側にはんだをのせ
る方法もあります。
3. はんだを溶かす
はんだ付けされた部分にこて先を置き、
はんだを溶かします。はんだが完全に
溶けたことを確認します。挿絵「A」
を参照してください。
4. 部品を外す
はんだが完全に溶けたことを確認でき
たら、こて部を軽く握り締め、部品を
はさんで持ち上げ、取り外します。挿
絵「B」を参照してください。
部品
はんだ
A
B
注意
こて先が高温になりすぎると、プリント基板
を傷めたり、配線パターンがはがれてしまう
ことがあります。通常の作業では、こて先
温度を 300℃以下に設定するようお薦めしま
す。
可能な限り低い温度に設定し作業すること
で、熱に弱い部品を保護できるだけでなく、
熱によるこて先の消耗を抑えることもできま
す。
作業中はこて先が高温になりますのでこて先
と周辺の金属部分は触らないようにしてくだ
さい。
注意
lControl card and
changing the tempera-
ture setting
Please refer to the HAKKO FM-203 In-
struction manual.
lReplacing the tip
Removing and inserting the tip:
Removing the tip:
Hold the handle and pull the tip out of
the handpiece with the heat resistant
pad.
Inserting the tip:
Hold head part and insert the tip into
the handpiece. Push until the tip stops.
Hold this part to insert into the tweezer.
Hold the tweezer at the front to remove tip.
CAUTION:
The tip can be very HOT. Use the heat
resistant pad for handling hot tips, but do
not hold the hot portion of the tip, even
with the pad, for longer than necessary.
30
中 文 English
日本文
中 文
English 日本文

4
6. 使用方法
● 操作と表示
ハッコー FM-203 の取扱説明書を参照
してください。
注記：
ハッコー FM-203 には D チャンネルと S
チャンネル、2 種類のチャンネルがありま
す。この内、FM-2023 が使用できるのはD
チャンネ ル の みで す。
詳しい使用方法に関しては FM-203 の取扱
説明書を参照してください。
● 表示
1� こて先を挿入します
耐熱パッドを使ってこて先のヘッド
部分を持ち、こて先が止まるまでこ
て部へ挿入します。もう一方のこて
先も同じように挿入します。
注記：
こて先は同じものが 2 本で 1 組となってい
ます。必ず一緒にお使いください。
2� 電源スイッチを入れます。
3� 設定温度に達するとブザーが鳴りま
す。
ここにフランジがあります 。
こて先をこて部へ挿入したとき、
フランジがハンドルにぴったり当た
ることを確認してください。
中 文 English
日本文
7. MAINTENANCE
l Tip maintenance
Please refer to the HAKKO FM-203 Instruction manual.
lChecking Procedure
WARNING:
Unless otherwise directed, carry out these procedures with the power switch OFF and the power
UNPLUGGED.
nVerify the electrical integrity of
the heater and sensor
1. Check for a broken heater or sensor
Measure the resistance across the tip
as shown.
Measure the resistance while at room
temperature(15 to 25°C). It should be
8W±10%. If the resistance exceeds
these limits, replace the tip.
Measure the resistance across this position
n Check the grounding line
1
4
7
2
8
5
6
3
1. Unplug the connection cord from the
station.
2. Measure the resistance value be-
tween pin 2 and the tip (both tips).
3. If the value exceeds 2Ω (at room
temperature), perform the tip main-
tenance described on P.72 of the
HAKKO FM-203 instruction manual.
If the value still does not decrease,
check the connection cord for break-
age.
nChecking the connection cord
for breakage (Refer to P.35
WIRING DIAGRAM of B side.)
Green
B side socket Black
Red White (inside)
1. Remove the soldering tip and the
handle.
2. Measure the resistance values be-
tween the connector and the lead
wires at the socket as follows:
Pin 1 – Red Pin 2 – Green
Pin 3 – Black Pin 5 – White
If any value exceeds 0Ωor is ∞, re-
place the MODEL FM-2022.
中 文
English 日本文
31
FM-203 ステーション
注記：
セットになっている両方のこて先がこて部
へ挿入されて、温調が始まります。
片方だけを挿入しても、こて部は熱くなり
ません。
D チャンネル
表示ランプ
S チャンネル
表示ランプ
D チャンネル
接続コネクタ
S チャンネル
接続コネクタ

3
4. 各部名称
5. 組み立て
1. 接続コード
接続コードを耐熱パッドの穴に通しま
す。
2. こてホルダー
ハッコー FM-203 本体とこて台を中継
コードで接続することでスリープ機能
を利用することが可能となります。
スリープ時間の設定方法に関しては
ハッコー FM-203 の取扱説明書を参照
してください。
3. 接続
1� パラレルリムーバーのプラグをハッ
コー FM‐203 のレセプタクルに接
続します。
2� パラレルリムーバーをこて台に置き
ます。
3� 電源コードのプラグを電源に差し込
みます。必ずアースを取ってくださ
い。
注記：
本機には静電気対策が施されていますの
で、必ず接地してご使用ください。
レセプタクル
プラグからカチッと音が
するまで 完全に
差し込みます 。
プラグを 止まるまで押し込み、ロックピ
ンを押さずにプラグを引っ張ってみてく
ださい。
レセプタクルから 抜けなければ、きちん
と差し込まれています 。
中 文 English
日本文
n
Checking the connection cord
for breakage (Refer to P.35
WIRING DIAGRAM of A side. )
1. Remove the soldering tip and the
handle.
2. Measure the resistance values be-
tween the connector and the lead
wires at the socket as follows:
Pin 7 - (1) Pin 2 - (3)
Pin 4 - (4) Pin 8 - (2)
If any value exceeds 0Ω, replace the
MODEL FM-2022.
A side socket
(2)(inside)
(3) (4)
(1)
8. TROUBLESHOOTING GUIDE
WARNING:
Disconnect the power plug before servicing.
Failure to do so may result in electric shock.
中 文
English 日本文
32
耐熱パッド
ボタン
LED
ハンドル
こて先（別売） プラグ
コード
プラグ固定フランジ
クリーニング
スポンジ付
こて台
中継コード
CHECK : Is the tip inserted properly?
ACTION
: Insert the tip completely.
CHECK : Is the connection cord and/or the
heater/sensor broken?
ACTION
: See the appropriate section of this
manual regarding how to check the
connection cord and/or the heater/
sensor for breakage.
lThe tip does not heat
up.
•The sensor error is dis-
played.
lSolder does not wet the
tip.
CHECK : Is the tip temperature too high?
ACTION
: Set the appropriate temperature.
CHECK : Is the tip contaminated with oxide?
ACTION
: Remove the oxide by cleaning the tip
on a damp sponge of HAKKO 599B
tip cleaner.
lThe tip temperature is
too high.
CHECK : Is the connection cord broken?
ACTION
: See “Checking the connection cord
for breakage”.
中継ケーブル

2
3. 安全及び取扱い上のご注意
この説明書では ､ 注意事項を下記のように ｢ 警告 ｣｢ 注意 ｣ の 2 つに区分して表示し
ています ｡ 内容をよく理解されてから本文をお読みください。
警 告： 誤った取扱いをすると ､ 人が死亡または重傷を負う可能性が想
定される内容を示しています。
注 意： 誤った取扱いをすると ､ 人が傷害を負う可能性が想定される内
容および物的損害のみの発生が想定される内容を示しています。
注記： 説明中の工程で重要な手順や事項を示しています。
注 意
電源を入れると、こて先温度は 200 〜 400℃の高温に達します。
取扱いを誤ると、やけど・火災の恐れがありますので、以下の注意事項を必ず守っ
てください。
● こて先やこて先周辺の金属部分に触れない。
● 燃えやすいものの近くで使用しない。
● 周囲の人に「高温につき危険である」ことを知らせる。
● 使用を中断・終了する時や、その場を離れる時は電源を切る。
● 部品交換時や収納時は必ず電源を切り、十分に冷えたことを確認する。
注 意
故障を防ぎ、作業環境を安全に保つため、以下の注意事項を必ず守ってください。
● この取扱説明書で特に説明されている以外の用途に使用しない。
● こて先設定温度を 400℃より高くしない。
● はんだかすを取るために、MODEL FM-2022 を作業台に打ちつけるなど強い
衝撃を与えない。
● 本品を改造しない。
● 交換部品には ､ 純正部品を使用する。
● 水につけたりぬれた手で使用しない。
● 使用中に煙が発生するので、十分な換気を行う。
● コードの抜き差しはプラグを持って行う。
中 文 English
日本文
中 文
English 日本文
33
l The tip temperature is
too low.
CHECK : Is the tip contaminated with oxide?
ACTION
: Remove the oxide by cleaning the tip
on a damp sponge of HAKKO 599B
tip cleaner.
lThe soldering iron error
is displayed.
CHECK : Is the connection cord broken?
ACTION
: See “Checking the connection cord
for breakage”.
CHECK : Is the FM-2022 plug disconnected?
ACTION
: Connect the FM-2022.
lThe low-temperature
alarm tolerance error
occurs frequently.
CHECK
: Is the tip too small for the items to be
removed?
ACTION
: Use a tip with a large thermal capacity.
CHECK : Is the setting value for the low-tem-
perature alarm tolerance too low?
ACTION
: Increase the setting value.
lHeater terminal short
circuit error is
displayed.
CHECK : Is the tip for FM-2022?
ACTION
: Turn the power switch OFF and in-
sert the correct FM-2022 tip. Turn the
power switch ON.
lThe tips cannot be
closed.
•The tips will not return to the
original position.
CHECK : Is there a foreign object between the
tips?
ACTION
: Remove it.

1
1. セット内容
パラレルリムーバー ����������������������� 1
耐熱パッド �������������������������������������� 1
中継コード �������������������������������������� 1
● 適用モデル
MODEL FM-2022 は必ずハッコー FM-203 もしくは FM-206 ステーションへ
接続してご使用ください。
2. 仕様
●MODELFM-2022パラレルリムーバー
消費電力
設定温度範囲
こて先アース間抵抗
リーク電圧
接続コード
全長（除コード）
重量（除コード）
140W(24V)
200〜400゜C
<2Ω
<2mV
1.2m
110mm（こて先含まず）
53g（パラレ ルリムーバー）
11g（こて先SOP25Lの場合に限る）
＊本製品は静電気対策されています。
＊仕様および外観は改良のため予告なく変更することがありますが、あらかじめご了承ください。
9. PARTS LIST
NOTE:
Replacement parts do not include mounting
screws if they are not listed on the description.
Screws must be ordered separately.
日本文中 文
English
34
耐熱パッド
クリーニング
スポンジ付
こて台
中継コード
こて先（別売） MODELFM-2022
パラレルリムーバー
1
l Tips
l Parallel remover
Item No. Part No.
B2783
B2784
B2300
B3253
Part Name
Handle A & B
LED Holder
Heat resistant pad
Connecting cable
Specifications
With screws
l Iron holder
Item No.
-
Part No.
FH200-03
Part Name
Iron holder
Specifications
With cleaning sponge
l Iron holder parts
Item No. Part No.
B3251
B3249
B3250
B3252
B3411
A1519
Part Name
Iron holder base
Cleaner base
Stay
Switch case assembly
Iron holder (assembly)
Cleaning sponge
Specifications
With rubber feet
With screws
CHIP
SOP
Part No.
T8-1001
T8-1002
T8-1003
T8-1004
T8-1013
T8-1005
T8-1006
T8-1007
T8-1008
T8-1009
T8-1010
T8-1011
T8-1012
Part Name
Tip/CHIP 0.5I
Tip/CHIP 0.5C
Tip/CHIP 1L
Tip/CHIP 2L
Tip/CHIP 3L
Tip/SOP 6L
Tip/SOP 8L
Tip/SOP 10L
Tip/SOP 13L
Tip/SOP 16L
Tip/SOP 20L
Tip/SOP 25L
Tip/SOP 18L
Size A [a]
R0.2 mm
(0.008 in.)
1.5 [0.5] mm
(0.06 [0.02] in.)
1 mm (0.04 in.)
2 mm (0.08 in.)
3 mm (0.12 in.)
6 mm (0.24 in.)
8 mm (0.31 in.)
10 mm (0.39 in.)
13 mm (0.51 in.)
16 mm (0.63 in.)
20 mm (0.79 in.)
25 mm (0.98 in.)
18 mm (0.71 in.)
Shape
A
A
A
A
a
A
B
34
3
6
5
1
2
4
2
1
1
1
2
3
4
5
6
6
2
3
4
こて台 ���������������������������������������������� 1
取扱説明書 �������������������������������������� 1
中 文 English
日本文
* The temperature accuracy of these iron tips is ±15°C (±27°F).
本製品は、プラスチックへの導電性付与、こて部・ステーション部の接地といった静電気対策が施されてい
ますので、下記の注意を厳守してください。
1. グリップなどのプラスチックは、絶縁物ではなく導電性プラスチックです。修理時には十分注意を払い、活
電部の露出・絶縁材の損傷がない様部品交換、修理を行なうこと。
2. 必ず接地して使用すること。
注意：

●
お買い上げいただきありがとうございます。
この説明書をお読みになり ､ 正しくお使いください。
お読みになった後も ､ 後日お役に立ちますので
大切に保管しておいてください。
●
注 意
・ MODEL FM-2022 だけでお使いいただくことはできません。
必ずハッコー FM-203 もしくは FM-206 ステーションへ接続し
てお使いください。
・ ハッコー FM-203 もしくは FM-206 ステーションの詳細につい
ては、ハッコー FM-203/FM-206 ステーションの取扱説明書を
ご覧ください。
1. セット内容 ..............................................................1
2. 仕様 ..........................................................................1
3. 安全及び取扱い上のご注意 ...................................2
4. 各部名称 ..................................................................3
5. 組み立て ..................................................................3
6. 使用方法 ..................................................................4
7. メンテナンス ..........................................................7
8. トラブル発生時に ..................................................8
9. 部品リスト ........................................................... 10
10. 配線図 ................................................................... 11
中 文 English
日本文
11. WIRING DIAGRAM
A side socket
P.W.B./LED
3
2
1
3
2
1
Black
Red
White
Yellow
Blue
Brown
Purple
Green
B side socket
R1
LED1
+– S
© 2007-2019 HAKKO Corporation. All Rights Reserved.
OVERSEAS AFFILIATES
U.S.A.: AMERICAN HAKKO PRODUCTS, INC.
TEL: [phone] FAX: [phone]
Toll Free (800) 88-HAKKO
4 2 5 5 6
https://www.HakkoUSA.com E-mail: [email protected]
SINGAPORE: HAKKO PRODUCTS PTE., LTD.
TEL: [phone] FAX: [phone]
https://www.hakko.com.sg E-mail: [email protected]
HONG KONG: HAKKO DEVELOPMENT CO., LTD.
TEL: [phone] FAX: [phone]
https://www.hakko.com.cn E-mail: [email protected]
Please access to the following address for the other Sales affiliates.
https://www.hakko.com
HEAD OFFICE
4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN
TEL: [phone] FAX: [phone]
https://www.hakko.com E-mail: [email protected]
〒556-0024大阪市浪速区塩草2丁目4番5号
ＴＥＬ：[phone]（代）ＦＡＸ：[phone]
https://www.hakko.com
35 2019.11
MA01664Jb191101
パラレルリムーバー
スリープ機能付こて台
取扱説明書
