Halma Sensitron SMART 3 NC User manual

SMART 3 NC
Manuale installazione rapido / Short installation manual
SENSITRON
A Halma Company
SMART 3 NG
Quick Guide
MT4811
SENSITRON S.R.L. - All rights reserved - www. sensitron.it
MT4811 rev.2 05/08/2022©
Sensitron S.r.l., Viale della Repubblica 48, Cornaredo (MI)
[email protected]
TEL. [phone] FAX. [phone]

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (IT)
P. 2/10
Etichetta identificativa
Il presente manuale è una rapida guida all’installazione dei rilevatori della serie
SMART3 NC, impiegati per rilevare la presenza di sostanze combustibili (%LEL)
e tossiche (ppm) in aree sicure. Si raccomanda la lettura dello specifico manuale
del rilevatore.
Ogni rilevatore presenta un’ etichetta, con numero seriale, gas per cui è stato
tarato e altre informazioni.
Esempio di etichetta del rilevatore da compilare
Link manuale
principale
Manuale d’uso rilevatori SMART3 NC

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (IT)
P. 3/10
Manuali accessori
Protocollo
modbus
Scheda 3 relè
Display LED Display OLED
Scheda RS485
Tastierino di calibrazione
Scheda 1 relè
Kit di calibrazione
Predisposizione sito
d’installazione
Durante le operazioni di montaggio e installazione, gli impianti devono essere
messi in sicurezza. Inoltre è opportuno tenere in considerazione alcune norme
generali, quali:
ISi raccomanda di non installare rivelatori gas nelle vicinanze di prese
d’aria e/o ventilatori che provocano forti correnti d’aria.
II I rivelatori non devono essere altresì posti in zone nelle quali siano
presenti vibrazioni e, sebbene immuni da disturbi a radiofrequenze
è consigliabile non installarle in prossimità di emettitori radio (ponti
radio o apparecchiature simili).
III Altra buona norma è quella di installare il rivelatore in zone facilmente
accessibili per le operazioni di test e taratura e per l’inserimento
dell’adattatore del kit di calibrazione.
IV GPL, Vapori di benzina, CO2 e NO2 sono gas più pesanti dell’aria.
Disperdendosi stazioneranno nella parte bassa dell’ambiente ed il
rivelatore deve quindi essere posizionato a 30 cm dal pavimento.
Il CO ha un peso specifico simile a quello dell’aria; è un gas molto
tossico e per una protezione ottimale il rivelatore deve essere
installato alla altezza della respirazione, quindi a circa m 1.60 dal
pavimento. Il metano è un gas più leggero dell’aria e, disperdendosi
nell’ambiente, tenderà a salire verso l’alto; il rivelatore deve quindi
essere posizionato a 30 cm dal sotto per ottenere un ecace
intervento.

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (IT)
P. 4/10
Installazione MODALITÀ PER IL CORRETTO MONTAGGIO
Il rivelatore deve sempre essere installato con l’elemento sensibile (testa di
rivelazione) rivolta verso il basso. Il contenitore del rivelatore per nessuna
ragione deve essere forato.Per il fissaggio a muro, utilizzare i tasselli da 6x40
mm secondo le distanze riportate nella figura sottostante.
SCHEMA TOPOGRAFICO CIRCUITO
100 mm
100 mm
108 mm
PROGRAMMAZIONE JUMPERS PER SOGLIE DI ALLARME / JUMPERS PROGRAMMING FOR ALARM THRESHOLDS
CUSTOM
3 5 10
5 10 15
5 10 20
10 15 25
10 15 30
10 20 30
10 25 35
15 25 40
15 30 45
25 35 50
20 40 60
22 23 24
NOT
USED
20 19 18
19 18 17
(*)
(*)
(*)
IL DIP SWITCH N.2 SELEZIONA
LA MODALITA’ DELL’USCITA IN
CORRENTE
DIP SWITCH N.2 SELECTS THE
CURRENT OUTPUT MODE
POSIZIONE “ON”: USCITA ANALOGICA PROPORZIONALE 4-20 mA CORRISPONDENTE ALLO 0-100%
DEL FONDO SCALA
“ON” POSITION: PROPORTIONAL ANALOG 4-20 mA OUTPUT CORRESPONDING TO 0-100% FULL SCALE
POSIZIONE “OFF”: USCITA DOPPIA SOGLIA 10-20 mA PER CENTRALI A VARIAZIONE DI ASSORBIMENTO
(LE SOGLIE OPERATIVE SONO LA 1 E LA 2).
“OFF” POSITION: 10-20 mA CURRENT OUTPUT TO OPERATE WITH FIRE CONTROL PANELS USING A
CURRENT/VOLTAGE CONVERSION (THE OPERATIVE THRESHOLDS ARE THE 1ST AND THE 2ND).
I VALORI SONO IN % DEL FONDO SCALA (RIL. OSSIGENO VALORI ASSOLUTI) / VALUES IN % FULL SCALE (ABSOLUTE VALUES FOR OXYGEN)
USARE SOLO I DIP-SWITCH 3-4-5-6 PER IMPOSTARE LE SOGLIE DI ALLARME / ONLY USE DIP SWITCHES 3-4-5-6 TO SET ALARM THRESHOLDS
(*) SOLO PER RILEVATORI DI ARRICCHIMENTO - DEFICIENZA DI OSSIGENO / ONLY FOR DETECTORS OF OXYGEN ENRICHMENT - DEPLETION
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
ON (*)
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
ON
Terminal for connections
1 2 3 4 5 6
1 3 5 7
2 4 6 8
JP4: Connector
Rs485 board or 1 relay board
Dip-switch to set
thresholds’ alarm and detector adress
JP5: Connector sensing element
1 +Vcc 12-24V
2 RS485 A
3 RS485 B
4 Gnd
5 +Vcc 12-24V
6 +/- 4-20 mA OUT
JP7 Connector
calibration keypad or display or 3 relay board
status LED
JP9:
Pin 1-2 Not to be used
Pin 3-4 Open: Modbus Standard communication protocol
Pin 3-4 Closed: Proprietary protocol tipically used by Multiscan IDI
version 3.00 or before
Pin 5-6 Open: Enables auxiliary boards and display LEDs
Pin 5-6 Closed: Disables auxiliary boards and display LEDs
Pin 7-8 Open: New SMART NC functionalities
Pin 7-8 Closed: Old SMART NC functionalities
1 2 3 4 5 6 7 8
JP6: Connector
Internal preamlifier

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (IT)
P. 5/10
Collaudo e uso ACCENSIONE
Al momento in cui il rivelatore viene alimentato, si accende ad intermittenza lenta
il LED rosso sulla scheda base. L’uscita in corrente è 1,5 mA circa.
Trascorso 1 minuto, il LED rosso lampeggia con una frequenza pari allo stato in
cui si trova il rilevatore e l’uscita in corrente è a 4,0mA.
Terminata la fase di preriscaldamento il rivelatore è in grado di funzionare
correttamente, anche se sono comunque necessarie 2 ore circa anché il
rilevatore raggiunga le prestazioni ottimali.
COLLAUDO
Il rilevatore viene tarato in fabbrica per il gas specificamente richiesto dal cliente.
Successivamente è possibile controllare e eventualmente correggerne la
taratura utilizzando l’apposita tastiera di calibrazione.
Verificare la risposta del rivelatore utilizzando una miscela a composizione nota
gas/aria, e l’apposito KIT di taratura.
USO
Il rivelatore funziona automaticamente e autonomamente, pertanto non è
richiesto alcun contributo da parte del suo utilizzatore.
Il LED rosso lampeggiante posto sulla scheda base del circuito indica lo stato in
cui il rilevatore si trova.
MANUTENZIONE
Sensitron raccomanda un controllo delle perfomance tramite una prova in
gas con apposito kit di taratura. Se il dispositivo è equipaggiato con una cella
elettrochimica o un sensore catalitico la peridicità del controllo è semestrale;
se invece il sensore è infrarosso, la periodità consigliata è annuale. Durante tali
prove se necessario eseguire la taratura di Zero e Span. Sensitron raccomanda
inoltre di eseguire questi controlli ogni qual volta si genera una condizione di
allarme. Ad ogni controllo, annotare su un apposito registro i risultati delle prove
aettuate. Tale registro deve rimanere a disposizione delle autorità competenti in
caso di controlli.
Per ulteriori informazioni consultare l’apposito manuale del kit di taratura MT894.

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (EN)
P. 6/10

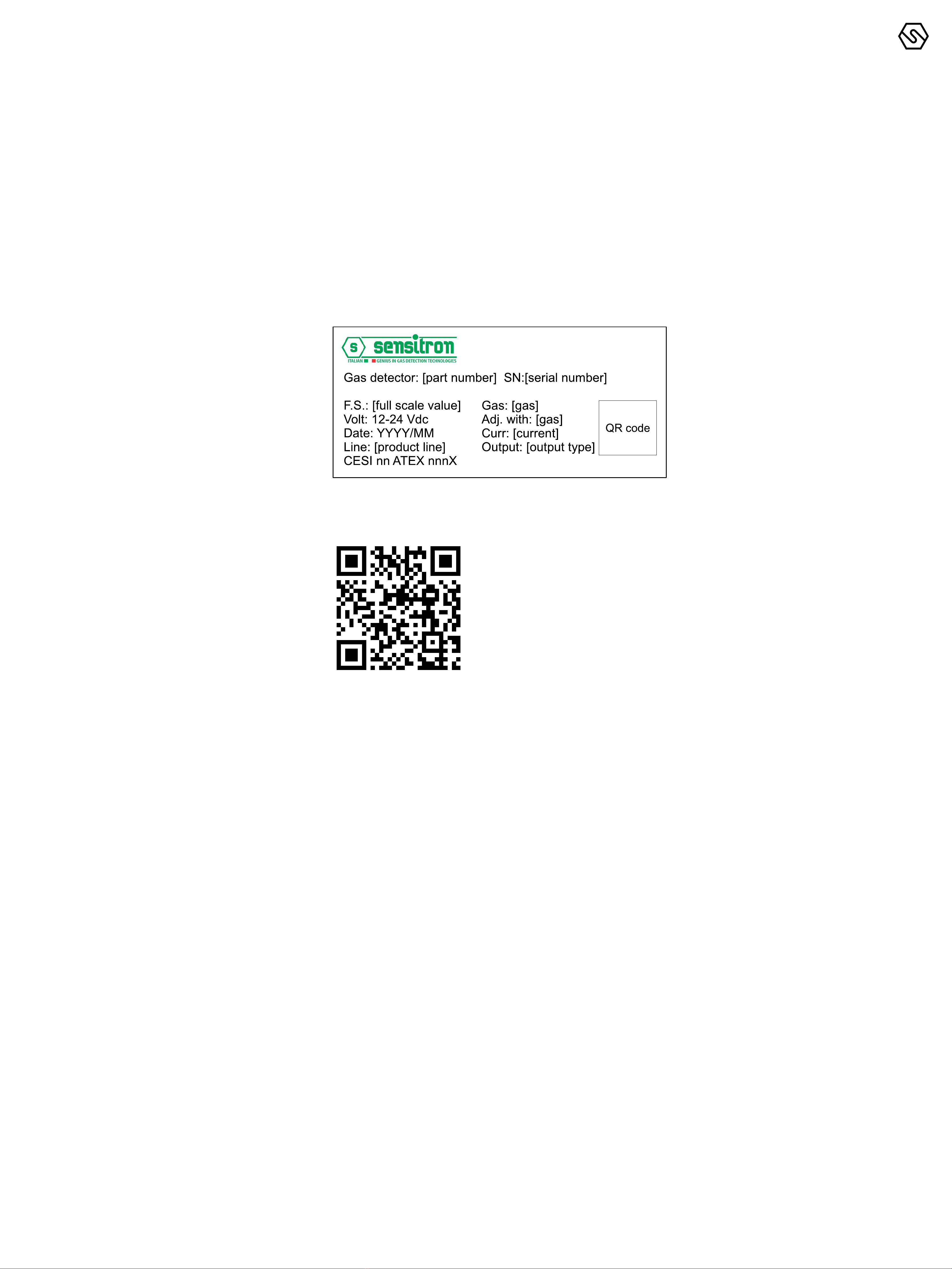

Identification label
This manual is a short installation guide for gas detectors of SMART3 NC series,
used to detect the presence of combustible (%LEL) and toxic (ppm) gases in
non classified areas. The reading of the main manual of the gas detector is
recommended. del rilevatore.
Each gas detector has a label with serial number, adjustment gas and other
information.
Example of gas detector label to be filled
Main manual link Technical manual for SMART3 NC gas detectors

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (EN)
P. 7/10
Accessories manual
links
Modbus
protocol
3 relays board
Display LED Display OLED
RS485 board
Calibration kaypad
1 relays board
Calibration Kit
Installation site
prearrangement
At the mounting and installation phase be sure all safety precautions have been
considered. Always consider how important it is the correct positioning of gas
detectors to get the optimum response.
IBe careful never to install gas detectors close to air intakes or fans
causing strong air currents.
II Be sure the detectors are attached to a firm base to prevent vibration
that can damage them, producing unreliable results.
III Although the electronics comply with the electromagnetic
compatibility rules, it is advised to keep the detectors at a distance
from any radio frequency senders (such as radio links or similar).
IV Please be also sure that detectors are placed in a convenient location
for future maintenance and calibration requirements.
VLPG, petrol vapours, CO2 and NO2 are gases heavier than air and
tend to spread downwards; the detector should be placed at 30
cm from the floor to maximise the eectiveness of the detection.
CO has a specific weight similar to air’s; it is a very toxic gas and
to get a reliable protection, the detector should be placed at the
breathing level, approximately 1.60m above the floor. Methane is
a gas lighter than air and it tends to spread upwards; the detector
should be placed at 30 cm from the ceiling in order to maximise the
eectiveness of the detection.

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (EN)
P. 8/10

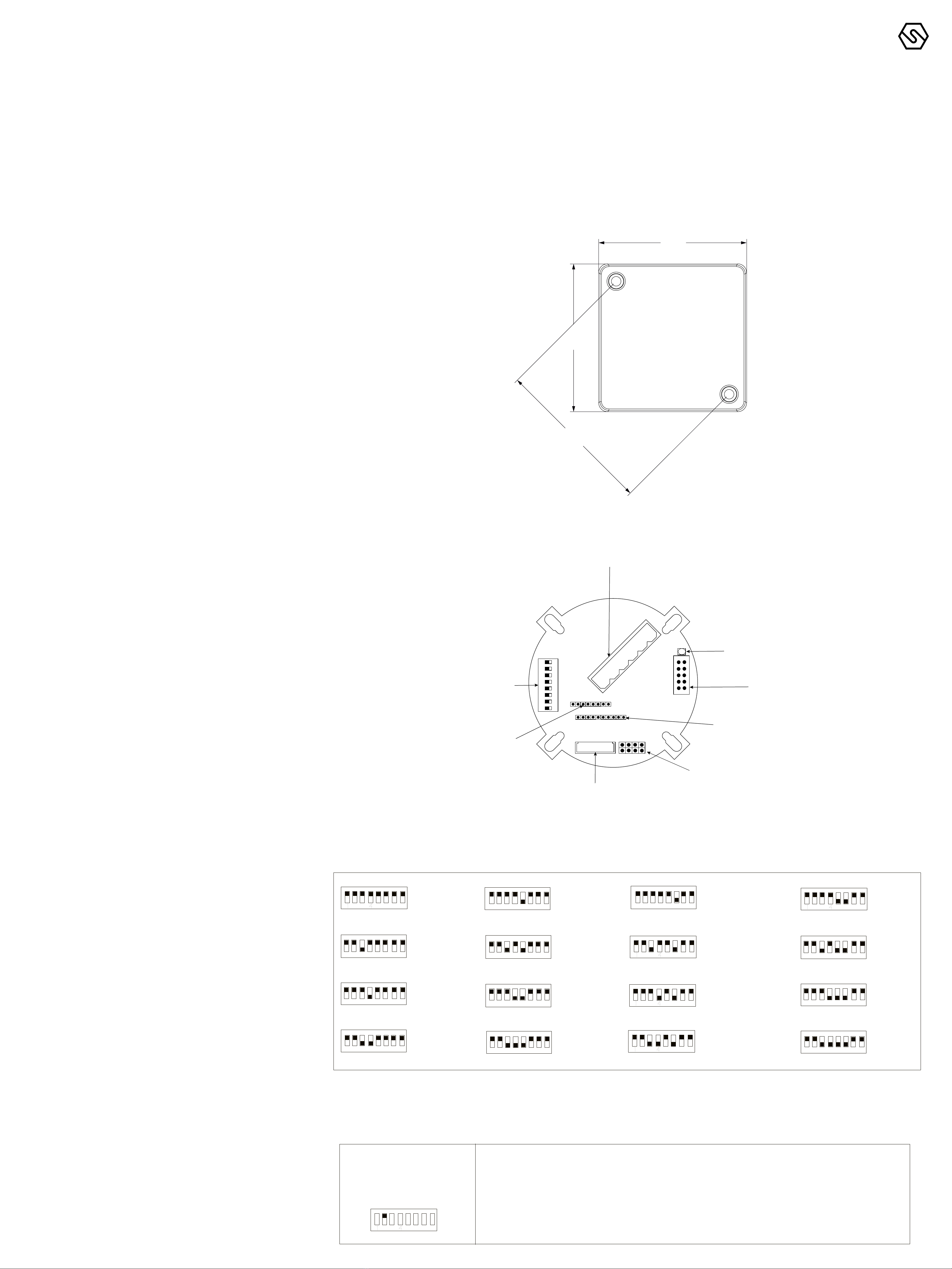

Installation CORRECT POSITIONING MODE
The gas detector is always to be mounted with the sensing element placed
downward. For no reasons at all the enclosure can be drilled. During installation
step, the user has to fix the detector with two plugs of 6x40 mm. The plugs must
be positioned following the distancies described in the following figure.
DETECTOR CIRCUIT LAYOUT:
100 mm
100 mm
108 mm
PROGRAMMAZIONE JUMPERS PER SOGLIE DI ALLARME / JUMPERS PROGRAMMING FOR ALARM THRESHOLDS
CUSTOM
3 5 10
5 10 15
5 10 20
10 15 25
10 15 30
10 20 30
10 25 35
15 25 40
15 30 45
25 35 50
20 40 60
22 23 24
NOT
USED
20 19 18
19 18 17
(*)
(*)
(*)
IL DIP SWITCH N.2 SELEZIONA
LA MODALITA’ DELL’USCITA IN
CORRENTE
DIP SWITCH N.2 SELECTS THE
CURRENT OUTPUT MODE
POSIZIONE “ON”: USCITA ANALOGICA PROPORZIONALE 4-20 mA CORRISPONDENTE ALLO 0-100%
DEL FONDO SCALA
“ON” POSITION: PROPORTIONAL ANALOG 4-20 mA OUTPUT CORRESPONDING TO 0-100% FULL SCALE
POSIZIONE “OFF”: USCITA DOPPIA SOGLIA 10-20 mA PER CENTRALI A VARIAZIONE DI ASSORBIMENTO
(LE SOGLIE OPERATIVE SONO LA 1 E LA 2).
“OFF” POSITION: 10-20 mA CURRENT OUTPUT TO OPERATE WITH FIRE CONTROL PANELS USING A
CURRENT/VOLTAGE CONVERSION (THE OPERATIVE THRESHOLDS ARE THE 1ST AND THE 2ND).
I VALORI SONO IN % DEL FONDO SCALA (RIL. OSSIGENO VALORI ASSOLUTI) / VALUES IN % FULL SCALE (ABSOLUTE VALUES FOR OXYGEN)
USARE SOLO I DIP-SWITCH 3-4-5-6 PER IMPOSTARE LE SOGLIE DI ALLARME / ONLY USE DIP SWITCHES 3-4-5-6 TO SET ALARM THRESHOLDS
(*) SOLO PER RILEVATORI DI ARRICCHIMENTO - DEFICIENZA DI OSSIGENO / ONLY FOR DETECTORS OF OXYGEN ENRICHMENT - DEPLETION
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
ON (*)
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
ON
Terminal for connections
1 2 3 4 5 6
1 3 5 7
2 4 6 8
JP4: Connector
Rs485 board or 1 relay board
Dip-switch to set
thresholds’ alarm and detector adress
JP5: Connector sensing element
1 +Vcc 12-24V
2 RS485 A
3 RS485 B
4 Gnd
5 +Vcc 12-24V
6 +/- 4-20 mA OUT
JP7 Connector
calibration keypad or display or 3 relay board
status LED
JP9:
Pin 1-2 Not to be used
Pin 3-4 Open: Modbus Standard communication protocol
Pin 3-4 Closed: Proprietary protocol tipically used by Multiscan IDI
version 3.00 or before
Pin 5-6 Open: Enables auxiliary boards and display LEDs
Pin 5-6 Closed: Disables auxiliary boards and display LEDs
Pin 7-8 Open: New SMART NC functionalities
Pin 7-8 Closed: Old SMART NC functionalities
1 2 3 4 5 6 7 8
JP6: Connector
Internal preamlifier

SENSITRON
A Halma Company
MT4811
SMART 3 NC
Quick Guide (EN)
P. 9/10
Testing and use POWER ON
When the detector is powered on, the red LED on the motherboard starts
blinking at slow intermittence. Output current is nearly 1.5 mA.
After 1 minute, the red LED flash rate is equivalent to the detector working status
and the output current is 4.0mA.
Once the warm-up phase is over, the detector can work correctly, although the
optimal performances will be achieved after two hours.
TESTING
Detectors are factory calibrated for the specific gas required by the customers.
Future adjustment of the preset calibration can be carried out by employing the
calibration keypad.
Testing should be carried out by using a gas mixture in the appropriate range,
along with our calibration kit.
USE
The detector works autonomously and automatically. Once adequately
connected, no further operations are required.
The flashing red LED on the motherboard indicates the detector’s working
condition as detailed in the main manual.
MAINTENANCE
Sensitron racommends a check of permance through a test gas with the proper
calibration kit. If the gas detector is equipped with an electrochemical cell or
a pellistor sensor, the check must be biannual. With an infrared sensor the
performance checking must be annual. If required, during these tests perform
the Zero and Span calibration. Moreover, Sensitron recommends to perform the
same tests when the detector reports a gas reading above an alarm threshold.
Test results should be recorded into a suitable book to be shown to the Authority
in case of inspection. For further information, refer to the kit calibration manual
MT894.

Contatti/Contacts Viale della Repubblica, 48
20007 Cornaredo (MI) – ITALY
[phone]
[e-mail]
sensitron.it
Sensitron S.r.l.
SENSITRON
A Halma Company
SMART 3 NG
Quick Guide
MT4811
SENSITRON S.R.L. - All rights reserved - www. sensitron.it
MT4811
Sensitron S.r.l., Viale della Repubblica 48, Cornaredo (MI)
[email protected]
TEL. [phone] FAX. [phone]
