Hama CC 514S User manual

0 0050171/02.08
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
All manuals and user guides at all-guides.com
all-guides.com

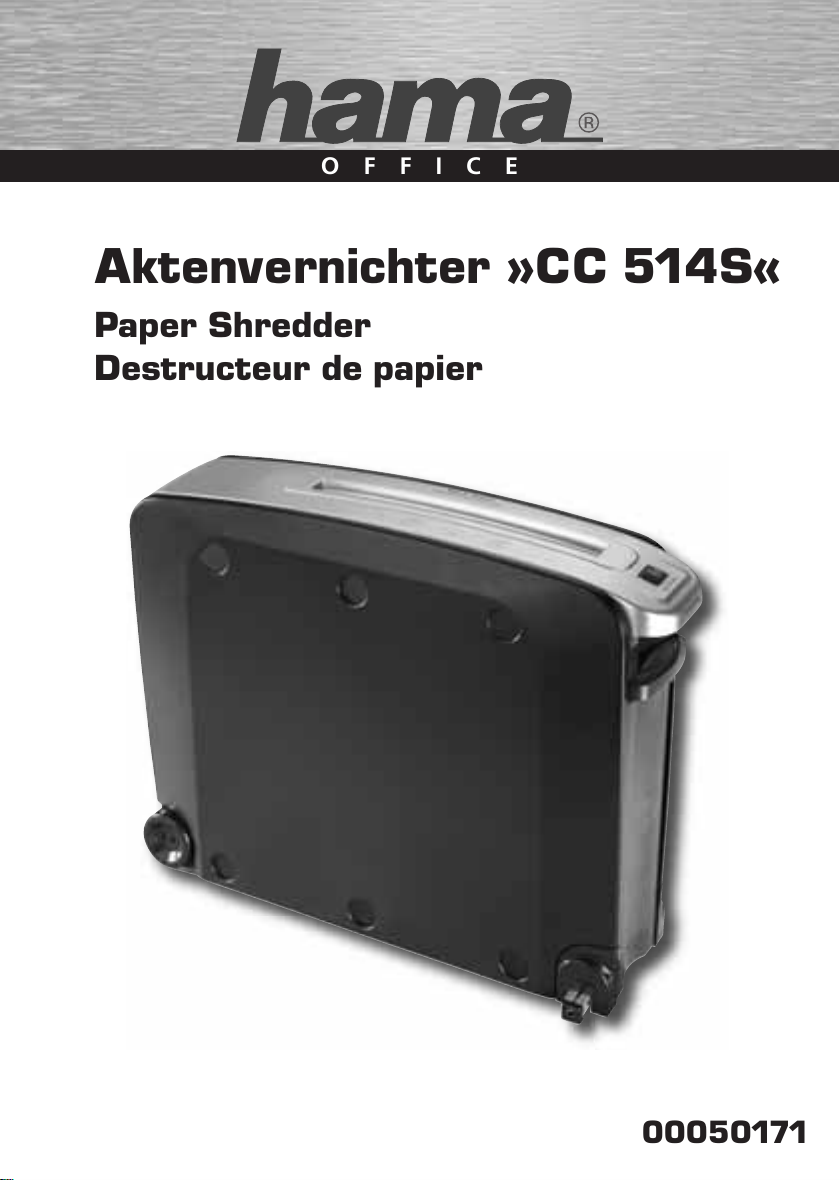

Aktenvernichter »CC 514S«
Paper Shredder
Destructeur de papier
OFFICE
00050171
All manuals and user guides at all-guides.com

2
Aktenvernichter CC 514S, mit Rädern, automatisch
Der CC514S ist ein Aktenvernichter in einem extra
schlanken Design zur platzsparenden Positionierung
unter dem Schreibtisch.
Er verfügt über einen 8 Liter großen, integrierten Korb,
der das vernichtete Papier auffängt.
Wenn der Korb während des Betriebes entfernt wird,
schaltet sich das Gerät zu Ihrer Sicherheit automatisch
ab, sodass ein zufälliger Griff in das laufende Schneid-
werk kaum möglich ist.
Zur besseren Beweglichkeit hat der CC 514S zwei Rollen
am hinteren Ende des Gehäuses. Somit kann er einfach
unter dem Schreibtisch, aus der Ecke, etc., herausgezo-
gen werden.
SICHERHEITSHINWEISE:
1. Lesen Sie alle Hinweise vor Benutzung der Maschine
gewissenhaft durch.
2. Platzieren Sie das Kabel so, dass niemand darüber
stolpern kann.
3. Öffnen Sie niemals das Gehäuse des
Aktenvernichters!
4. Benutzen Sie das Gerät nicht, wenn es nass ist.
5. Schalten Sie das Gerät aus und entfernen Sie den
Stecker aus der Steckdose bei Nicht-Benutzung.
6. Benutzen Sie die Maschine nicht mehr im Falle von
Beschädigungen des Kabels, des Gehäuses, oder der
Fassung!
INSTALLATION:
1. Entfernen Sie alle Verpackungseinheiten um das
Gerät herum.
2. Platzieren Sie den Aktenvernichter standsicher auf
einer ebenen Unterfläche.
3. Schließen Sie das Stromkabel an eine Steckdose mit
220-240 V~ an.
4. Stellen Sie den Schalter in die „AUTO“-Position.
Sollte danach die grüne Lampe nicht aufleuchten,
kann es sein, dass der Korb nicht richtig
eingeschoben ist. Ziehen Sie den Korb heraus und
schieben Sie ihn erneut komplett in das Gehäuse.
BETRIEBSARTEN:
Wählen Sie mit dem Schalter am Gerät eine der fol-
genden Betriebsarten aus.
AUTO – Mit dieser Einstellung schaltet sich der Akten-
vernichter automatisch ein, sobald Sie Papier in den
Papiereinzug stecken; und nach Papierende wieder
automatisch ab.
REV – Mit der Rücklauffunktion (Reverse) können Sie
die Schneidemesser im unwahrscheinlichen Falle eines
Papierstaus von steckengebliebenem Papier befreien.
OFF – Mit dieser Stellung schalten Sie den Aktenver-
nichter aus.
SCHNITTLEISTUNG:
Der CC 514S kann bis zu 5 Blatt mit 75 g/m² und einer
maximalen Breite von 220 mm gleichzeitig shreddern.
EIN GEFALTETES BLATT ENTSPRICHT 2 BLATT PAPIER!
ACHTUNG:
1. Bringen Sie keine Dinge wie Kleidung, Krawatten,
Schmuck, Haare, oder anderes, in den Papiereinzug!
2. Stellen Sie den Schalter auf OFF, wenn der Aktenver-
nichter länger nicht benutzt wird.
3. Entfernen Sie vor dem vernichten Büro- und
Tackerklammern aus dem Papier! Sollten Sie dies
einmal vergessen, geht der Aktenvernichter nicht
kaputt. Allerdings sollte das nicht der Regelfall sein.
4. Fassen Sie nicht mit Händen oder Fingern unter
den laufenden Aktenvernichter und keinesfalls in
die Schneidwalzen, da dies gefährliche Verletzungen
verursacht!
5. Die Laufzeit des Aktenvernichters sollte am Stück
3Minuten nicht überschreiten. Sofern Sie
entsprechend viel zu vernichten haben ist es
empfohlen die Maschine nach 3 Minuten
Dauerbetrieb vor dem nächsten Einschalten
ca. 20 Minuten in ausgeschaltetem Zustand ruhen zu
lassen!
6. Die genutzte Steckdose sollte nahe bei dem Akten-
vernichter und gut zu erreichen sein!
7. Schalten Sie die Maschine stets aus (oder entfernen
Sie den Stromstecker) bevor Sie ihn bewegen, reini-
gen, oder den Papierkorb leeren!
8. Leeren Sie den Korb regelmäßig!
dBedienungsanleitung
All manuals and user guides at all-guides.com

3
PAPIERSTAU- UND ÜBERLASTSCHUTZ:
Der CC 514S hat einen Motor mit Überlastschutz. Der
normale Arbeitszyklus bei ununterbrochener Shredder-
Leistung liegt bei 3 Minuten Dauerbetrieb und ca. 20
Minuten ausgeschaltet im Anschluss. Der Aktenver-
nichter kann sich in den folgenden Fällen automatisch
ausschalten:
1. Bei Nutzung des Aktenvernichters von mehr als 3
Minuten am Stück.
2. Wenn eine Überlastung durch einführen von mehr
als 5 Blatt Papier auf ein Mal erfolgt, oder wenn das
Papier nicht gerade eingezogen wird.
3. Zu Ihrer eigenen Sicherheit, wenn der Korb bei
laufenden Betrieb entfernt wird.
Die ersten beiden Fälle können die Aktivierung des
automatischen Überlastschutzes auslösen, welcher den
Strom unterbricht. Wenn dies der Fall ist gehen Sie wie
folgt vor:
1. Entfernen Sie die Stecker aus der Steckdose und
warten Sie mindestens 20 Minuten, bis sich der
Überlastschutz zurücksetzt. Ziehen Sie alles
überstehende Papier aus dem Aktenvernichter, oder
schneiden Sie es entsprechend ab.
2. Schließen Sie danach die Maschine wieder erneut
an den Strom an und stellen den Schalter auf REV.
Ziehen Sie mit Hilfe des Programms Rückwärtslauf
nun das noch in den Walzen klemmende Papier
nach oben hinaus. Danach können Sie den Schalter
wieder auf AUTO stellen.
3. Mit der „AUTO“-Stellung des Schalters und einem
freien Papiereinzug ist der Aktenvernichter jetzt
wieder betriebsbereit.
TECHNISCHE DATEN:
- Schnittgröße: 4x35 mm (Cross-Cut)
- Schnittleistung: 5 Blatt
- Schnittgeschwindigkeit: 3 m/Min.
- max. Einzugsbreite: 220 mm
- Netzanschluss: 220-240 V~
- Maße des CC 514S: 340x445x120 mm
All manuals and user guides at all-guides.com

4

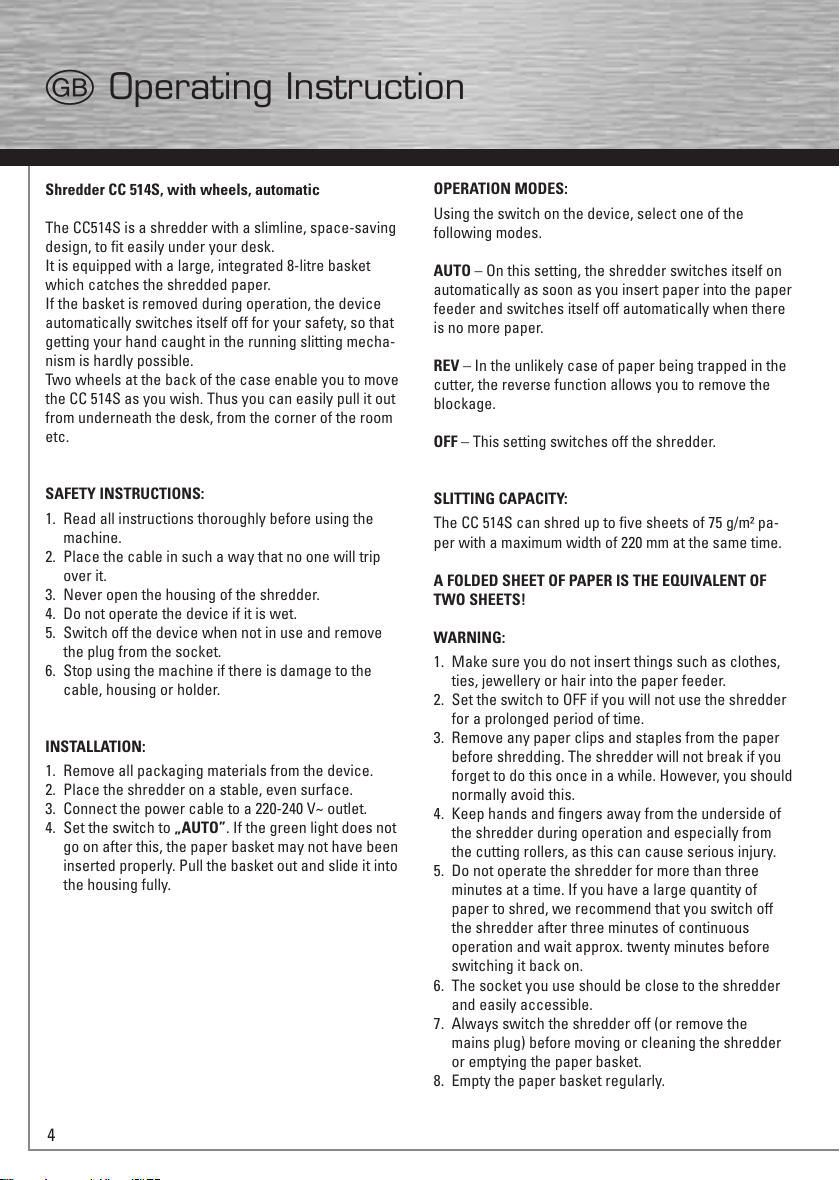

Shredder CC 514S, with wheels, automatic
The CC514S is a shredder with a slimline, space-saving
design, to fit easily under your desk.
It is equipped with a large, integrated 8-litre basket
which catches the shredded paper.
If the basket is removed during operation, the device
automatically switches itself off for your safety, so that
getting your hand caught in the running slitting mecha-
nism is hardly possible.
Two wheels at the back of the case enable you to move
the CC 514S as you wish. Thus you can easily pull it out
from underneath the desk, from the corner of the room
etc.
SAFETY INSTRUCTIONS:
1. Read all instructions thoroughly before using the
machine.
2. Place the cable in such a way that no one will trip
over it.
3. Never open the housing of the shredder.
4. Do not operate the device if it is wet.
5. Switch off the device when not in use and remove
the plug from the socket.
6. Stop using the machine if there is damage to the
cable, housing or holder.
INSTALLATION:
1. Remove all packaging materials from the device.
2. Place the shredder on a stable, even surface.
3. Connect the power cable to a 220-240 V~ outlet.
4. Set the switch to „AUTO”. If the green light does not
go on after this, the paper basket may not have been
inserted properly. Pull the basket out and slide it into
the housing fully.
OPERATION MODES:
Using the switch on the device, select one of the
following modes.
AUTO – On this setting, the shredder switches itself on
automatically as soon as you insert paper into the paper
feeder and switches itself off automatically when there
is no more paper.
REV – In the unlikely case of paper being trapped in the
cutter, the reverse function allows you to remove the
blockage.
OFF – This setting switches off the shredder.
SLITTING CAPACITY:
The CC 514S can shred up to five sheets of 75 g/m² pa-
per with a maximum width of 220 mm at the same time.
A FOLDED SHEET OF PAPER IS THE EQUIVALENT OF
TWO SHEETS!
WARNING:
1. Make sure you do not insert things such as clothes,
ties, jewellery or hair into the paper feeder.
2. Set the switch to OFF if you will not use the shredder
for a prolonged period of time.
3. Remove any paper clips and staples from the paper
before shredding. The shredder will not break if you
forget to do this once in a while. However, you should
normally avoid this.
4. Keep hands and fingers away from the underside of
the shredder during operation and especially from
the cutting rollers, as this can cause serious injury.
5. Do not operate the shredder for more than three
minutes at a time. If you have a large quantity of
paper to shred, we recommend that you switch off
the shredder after three minutes of continuous
operation and wait approx. twenty minutes before
switching it back on.
6. The socket you use should be close to the shredder
and easily accessible.
7. Always switch the shredder off (or remove the
mains plug) before moving or cleaning the shredder
or emptying the paper basket.
8. Empty the paper basket regularly.
gOperating Instruction
All manuals and user guides at all-guides.com

5
gOperating Instruction
PAPER BLOCKAGE AND OVERLOAD PROTECTION:
The CC 514L has a motor with an overload protection
function. The normal operating cycle for uninterrupted
shredding activity is three minutes continuous operation
followed by approx. twenty minutes switched off. The
shredder may switch itself off automatically in the
following cases:
1. If the shredder is used for more than three minutes at
atime.
2. If it becomes overloaded due to more than five
sheets of paper being fed into the shredder at a time,
or if the paper is not fed into the shredder evenly.
3. For your own safety, if the paper basket is removed
while the shredder is running.
The first two cases can trigger the automatic overload
protection function which interrupts the power supply.
If this is the case, proceed as follows:
1. Remove the plug from the socket and wait at least
twenty minutes until the overload protection function
resets. Remove all remaining paper from the shred
der or cut it off appropriately.
2. Then connect the machine to the mains again and
set the switch to REV. Using the reverse function, pull
the paper trapped in the cutting rollers out of the top
of the shredder. You can then set the switch back to
AUTO.
3. If the switch is set to „AUTO” and the paper feeder is
clear, the shredder is now ready to use again.
SPECIFICATIONS:
- Slitting size: 4 x 35 mm (cross-cut)
- Slitting capacity: 5 sheets
- Slitting speed: 3 m/min.
- Max. feed width: 220 mm
- Mains supply: 220-240 V~
- Dimensions of the CC 514S: 340x445x120 mm
All manuals and user guides at all-guides.com
all-guides.com

6
dBedienungsanleitung
Destructeur de papier automatique CC 514S sur roues
Grâce à son design extrêmement étroit et son faible
encombrement, le destructeur de papier CC514S trouve
sa place sur chaque bureau.
Il dispose d’une corbeille intégrée de 8 litres pour
recevoir le papier déchiqueté.
Pour votre sécurité, l’appareil se met automatiquement
hors tension dès que la corbeille est retirée pendant
son fonctionnement ; tout accès aux lames est ainsi
pratiquement impossible.
Le modèle CC 514S dispose de deux roulettes placées
à l’arrière du boîtier afin d’améliorer la mobilité de
l’appareil. Il peut ainsi rouler sous un bureau, être
extrait d’un coin, etc.
CONSIGNES DE SECURITE :
1. Veuillez lire attentivement toutes les consignes avant
de commencer à utiliser l’appareil.
2. Disposez le câble de telle sorte qu’il ne présente pas
de risque de chute.
3. Ne tentez en aucun cas d’ouvrir le boîtier du massi
cot !
4. N’utilisez pas un appareil humide.
5. Mettez l’appareil hors tension et retirez la fiche de
la prise de courant lorsque vous ne comptez pas
l’utiliser pendant un certain temps.
6. Cessez d’utiliser l’appareil en cas de détérioration de
son câble, son boîtier ou son support.
INSTALLATION :
1. Retirez tout l’emballage de l’appareil.
2. Placez le destructeur de papier sur une surface
plane en assurant sa stabilité.
3. Branchez le câble électrique à une prise de
220-240 V~.
4. Placez l’interrupteur en position « AUTO ».
Contrôlez le positionnement de la corbeille dans le
cas où la lampe-témoin verte ne s’allume pas. Retirez
la corbeille et replacez-la entièrement dans le boîtier.
MODES DE FONCTIONNEMENT :
Sélectionnez un des modes de fonctionnement suivants
à l’aide du sélecteur placé sur l’appareil :
AUTO –
Le destructeur de papier se met automatiquement
en service dès que vous insérez du papier dans la fente
d’introduction ; il s’arrête automatiquement à la fin du
papier.
REV – La fonction marche arrière (Reverse) vous permet
de nettoyer les lames de restes de papier dans le cas
peu probable d’un bourrage.
OFF – Vous permet de mettre le destructeur de papier
hors tension.
PUISSANCE DE COUPE :
L’appareil CC 514S vous permet de détruire simulta-
nément jusqu’à 5 feuilles de 75 g/m² d’une largeur
maximale de 220 mm.
UNE FEUILLE PLIÉE CORRESPOND À 2 FEUILLES DE
PAPIER !
ATTENTION :
1. Veillez à ne pas introduire de parties de vêtements
(cravate), de bijoux, vos cheveux ou tout autre objet
dans la fente d’introduction !
2. Mettez le destructeur de papier hors tension (OFF) en
cas de non utilisation prolongée.
3. Retirez tous trombones ou agrafes avant d’introduire
des documents dans l’appareil. Le destructeur de
papierne se détériore pas dans le cas où vous auriez
oublié de retirer un trombone ou une agrafe ; vous
devriez cependant éviter d’en introduire dans l’appareil.
4. N’introduisez en aucun cas vos mains ou vos doigts
dans un destructeur de papier en service ni surtout
au niveau des lames, vous risquez de vous blesser
gravement.
5. Le destructeur de papier ne devrait pas fonctionner
plus de 3 minutes de suite. Dans le cas où vous
désirez détru ire une quantité importante de
documents, nous vous recommandons de laisser
refroidir l’appareil pendant environ 20 minutes après
une phase de fonctionne ment de 3 minutes !
6. La prise de courant que vous utilisez devrait être à
proximité de l’appareil et accessible à tout moment !
7. Mettez impérativement l’appareil hors tension (ou
retirez le cordon d’alimentation) avent de le transport
er ou de vider la corbeille à papier !
8. Videz régulièrement la corbeille !
fMode de emploi
All manuals and user guides at all-guides.com

7
gOperating Instruction
BOURRAGE ET PROTECTION CONTRE LA SURCHARGE :
L’appareil CC 514S dispose d’un moteur à protection
contre la surcharge. Un cycle de destruction ininter-
rompu est de 3 minutes, suivi d’une phase de refroi-
dissement d’environ 20 minutes. Il est possible que le
destructeur de papier se mette automatiquement hors
tension dans les cas suivants :
1. lors d’une période de fonctionnement supérieure à 3
minutes.
2. lors d’une surcharge provoquée par l’introduction
simultanée de plus de 5 feuilles de papier ou lorsque
le papier n’est pas droit.
3. pour votre sécurité, lorsque vous retirez la corbeille
du destructeur de papier pendant son fonctionnement.
Dans les deux cas, vous pouvez activer le dispositif
automatique de protection contre la surcharge, coupant
l’alimentation électrique. Dans ce cas, procédez comme
suit :
1. retirez le cordon d’alimentation de la prise de
courant et patientez au moins 20 minutes jusqu’à ce
que le dispositif soit réinitialisé. Retirez tout papier du
destructeur de papier ou coupez-le.
2. rebranchez l’appareil à l’alimentation électrique et
placez l’interrupteur sur REV. Retirez vers le haut
le papier bloqué dans les rouleaux à l’aide du
programme « marche arrière ». Vous pouvez ensuite
replacer l’interrupteur sur AUTO.
3. le destructeur de papier est alors à nouveau
opérationnel dès que vous placez l’interrupteur sur
« AUTO » et que la fente d’introduction est nettoyée.
CARACTERISTIQUES TECHNIQUES :
- Dimension de coupe : 4 x 35 mm (Cross Cut)
- Puissance de coupe : 5 feuilles
- Vitesse de coupe : 3 m/min
- Largeur maximale d’introduction : 220 mm
- Raccordement au secteur : 220-240 V~
- Dimensions de l’appareil CC 514S : 340 x 445 x 120 mm
All manuals and user guides at all-guides.com

8
All manuals and user guides at all-guides.com

9
All manuals and user guides at all-guides.com
