Hama CC 514L User manual

0 0050092/02.08
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com

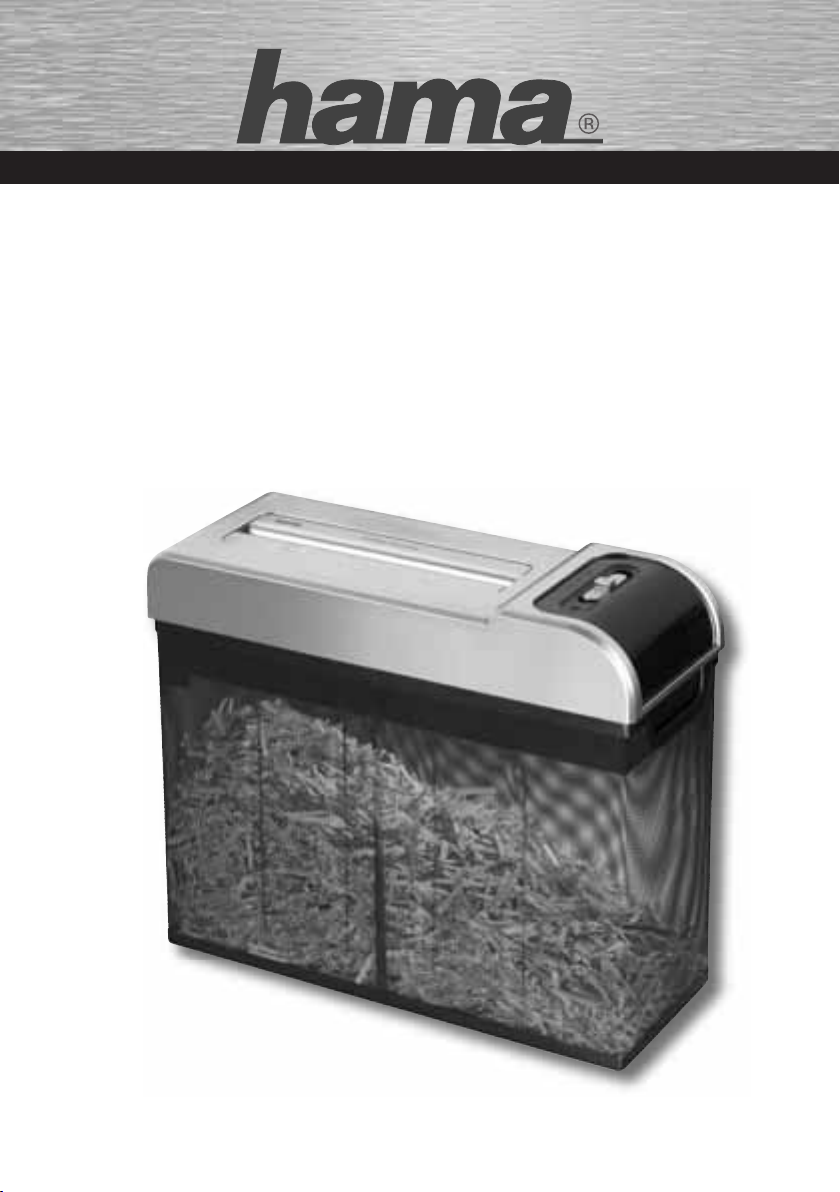

Aktenvernichter »CC 514L«
Paper Shredder
Massicot
OFFICE
00050092

2
INSTALLATION:
1. Platzieren Sie den Aktenvernichter auf dem Rand des
Papierkorbes.
2. Schließen Sie das Stromkabel an eine Steckdose mit
220~240 V an.
3. Stellen Sie den Schalter in die „AUTO“-Position. Sollte
danach die grüne Lampe nicht aufleuchten, positio-
nieren Sie den Aktenvernichter erneut richtig auf dem
Korb.
BETRIEBSARTEN:
Wählen Sie mit dem Schalter am Gerät eine der folgenden
Betriebsarten aus.
AUTO – Mit dieser Einstellung schaltet sich der Aktenver-
nichter automatisch ein, sobald Sie Papier in den Papierein-
zug stecken; und nach Papierende wieder automatisch ab.
REV – Mit der Rücklauffunktion (Reverse) können Sie die
Schneidemesser im unwahrscheinlichen Falle eines Pa-
pierstaus von steckengebliebenem Papier befreien.
OFF – Mit dieser Stellung schalten Sie den Aktenvernichter
aus.
SCHNITTLEISTUNG:
Der CC 514L kann bis zu 5 Blatt mit 70 g/m² und einer maxi-
malen Breite von 232 mm gleichzeitig shreddern.
EIN GEFALTETES BLATT ENTSPRICHT 2 BLATT PAPIER!
ACHTUNG:
1. Bringen Sie keine Dinge wie Kleidung, Krawatten,
Schmuck, Haare, oder anderes, in den Papiereinzug!
2. Stellen Sie den Schalter auf OFF, wenn er länger nicht
benutzt wird.
3. Entfernen Sie vor dem vernichten Büro- und Tacker-
klammern aus dem Papier! Sollten Sie dies einmal
vergessen, geht der Aktenvernichter nicht kaputt.
Allerdings sollte das nicht der Regelfall sein.
4. Fassen Sie nicht mit Händen oder Fingern unter den
laufenden Aktenvernichter und keinesfalls in die
Schneidwalzen, da dies gefährliche Verletzungen
verursacht!
5. Die Laufzeit des Aktenvernichters sollte am Stück 2
Minuten nicht überschreiten. Sofern Sie entsprechend
viel zu vernichten haben ist es empfohlen die
Maschine nach 2 Minuten Dauerbetrieb vor dem
nächsten Einschalten 15 Minuten in ausgeschaltetem
Zustand ruhen zu lassen!
6. Die genutzte Steckdose sollte nahe bei dem Aktenver-
nichter und gut zu erreichen sein!
7. Schalten Sie die Maschine stets aus (oder entfernen
Sie den Stromstecker) bevor Sie sie bewegen,
reinigen, oder den Papierkorb leeren!
8. Leeren Sie den Korb regelmäßig!
PAPIERSTAU- UND ÜBERLASTSCHUTZ:
Der CC 514L hat einen Motor mit Überlastschutz. Der
normale Arbeitszyklus bei ununterbrochener Shredder-
Leistung liegt bei 2 Minuten Dauerbetrieb und 15 Minuten
ausgeschaltet im Anschluss. Der Aktenvernichter kann sich
in den folgenden Fällen automatisch ausschalten:
1. Bei Nutzung des Aktenvernichters von mehr als 2
Minuten am Stück.
2. Wenn eine Überlastung durch einführen von mehr als
5Blatt Papier auf ein Mal erfolgt, oder wenn das
Papier nicht gerade eingezogen wird.
Beide Fälle können die Aktivierung des automatischen
Überlastschutzes auslösen, welcher den Strom unterbricht.
Wenn dies der Fall ist gehen Sie wie folgt vor:
1. Entfernen Sie die Stecker aus der Steckdose und
warten Sie mindestens 15 Minuten, bis sich der Über-
lastschutz zurücksetzt. Ziehen Sie alles überstehende
Papier aus dem Aktenvernichter, oder schneiden Sie
es entsprechend ab.
2. Schließen Sie danach die Maschine wieder erneut an
den Strom an und stellen den Schalter auf REV. Ziehen
Sie mit Hilfe des Programms Rückwärtslauf nun das
noch in den Walzen klemmende Papier nach oben
hinaus. Danach können Sie den Schalter wieder auf
AUTO stellen.
3. Mit der „AUTO“-Stellung des Schalters und einem f
reien Papiereinzug ist der Aktenvernichter jetzt wieder
betriebsbereit.
TECHNISCHE DATEN:
• Schnittgröße: 4x38 mm (Cross-Cut)
• Schnittleistung: 5 Blatt
• Schnittgeschwindigkeit: 2,4 m/Min.
• max. Einzugsbreite: 232 mm
• Netzanschluss: 220~240 V
• Maße des CC 514L: 380x160x360 mm
dBedienungsanleitung

3
INSTALLATION:
1. Place the shredder on the rim of the waste paper basket.
2. Connect the power cable to a 220~240 V socket.
3. Set the switch to “AUTO”. If the green light does not
illuminate after doing this, reposition the shredder
correctly on the paper basket.
MODES:
Using the switch on the device, select one of the following
modes.
AUTO – On this setting, the shredder switches itself on
automatically as soon as you insert paper into the paper
feeder. It switches off automatically after there is no more
paper.
REV – In the unlikely case of paper being trapped in the cut-
ter, the reverse function allows you to remove the blockage.
OFF – This setting switches off the shredder.
SLITTING CAPACITY:
The CC 514L can shred up to 5 sheets of 70 g/m² paper with
a maximum width of 232 mm at the same time.
A FOLDED SHEET OF PAPER IS THE EQUIVALENT OF TWO
SHEETS!
WARNING:
1. Ensure you do not insert things such as clothes, ties,
jewellery or hair into the paper feeder.
2. Set the switch to “OFF” if you will not use the shredder
for a prolonged period of time.
3. Remove any paper clips and staples from the paper
before shredding. The shredder will not break if you
forget to do this once. However, you should normally
avoid this.
4. Keep hands and fingers away from the underside of the
shredder during operation and especially the cutting
roller, as this can cause serious injury.
5. The runtime of the shredder should not exceed two
minutes at a time. If you happen to have a large quantity
of paper to shred, we recommend that you switch off the
shredder after 2 minutes of continuous operation and
wait 15 minutes before switching the shredder back on
again.
6. The socket you use should be close to the shredder and
be easily accessible.
7. Always switch the shredder off (or remove the mains
plug) before moving or cleaning the shredder or
emptying the paper basket.
8. Empty the paper basket regularly.
PAPER BLOCKAGE AND OVERLOAD PREVENTION:
The CC 514L has a motor with an overload prevention
function. The normal operating cycle for uninterrupted
shredding activity is 2 minutes continuous operation follo-
wed by 15 minutes switched off. The shredder could switch
off automatically in the following situations:
1. If the shredder is used for more than two minutes at a
time.
2. If it becomes overloaded due to more than five sheets of
paper being fed into the shredder at a time, or if the
paper is not fed into the shredder evenly.
Both cases could trigger the automatic overload prevention
function, which interrupts the power supply. If this is the
case, proceed as follows:
1. Remove the plug from the socket and wait at least 15
minutes until the overload prevention function resets.
Remove all remaining paper from the shredder or cut it
off in an appropriate way.
2. Connect the machine to the mains again and set the
switch to “REV”. Using the reverse function, feed the
paper trapped in the cutting roller out of the top of the
shredder. You can then set the switch back to “AUTO”.
3. If the switch is set to “AUTO” and the paper feeder is
clear, the shredder is now ready to use again.
SPECIFICATIONS:
• Cutting size: 4x38 mm (cross cut)
• Cutting capacity: 5 sheets
• Cutting speed: 2.4 m/min.
• Max. feeding width: 232 mm
• Mains supply: 220~240 V
• Measurements of the CC 514L: 380x160x360 mm
gOperating Instruction

4
fMode d‘emploi
INSTALLATION :
1. Placez le massicot sur le bord de la corbeille à papier.
2. Branchez le câble électrique à une prise de 220~240 V.
3. Placez l’interrupteur en position « AUTO ». Répétez le
positionnement du massicot sur la corbeille dans le cas
où la lampe-témoin verte ne s’allume pas.
MODES DE FONCTIONNEMENT :
Sélectionnez un des modes de fonctionnement suivants à
l’aide du sélecteur placé sur l’appareil :
AUTO – Le massicot se met automatiquement en service
dès que vous insérez du papier dans la fente d’introduction ;
il s’arrête automatiquement à la fin du papier.
REV – La fonction marche arrière (Reverse) vous permet
de nettoyer les lames de restes de papier dans le cas peu
probable d’un bourrage.
OFF – Vous permet de mettre le massicot hors tension.
PUISSANCE DE COUPE :
L’appareil CC 514L vous permet de détruire simultanément
jusqu’à 5 feuilles de 70 g/m² d’une largeur maximale de 232
mm.
UNE FEUILLE PLIÉE CORRESPOND À 2 FEUILLES DE PAPIER !
ATTENTION :
1. Veillez à ne pas introduire de parties de vêtements
(cravate), de bijoux, de cheveux ou tout autre objet dans
la fente d’introduction !
2. Mettez l’appareil hors tension (OFF) en cas de non
utilisation prolongée.
3. Retirez tous trombones ou agrafes avant d’introduire
des documents dans l’appareil. Le massicot n’est pas
inutilisable dans le cas où vous auriez oublié de retirer
un trombone ou une agrafe. Vous devriez cependant
éviter d’en introduire dans l’appareil.
4. N’introduisez au aucun cas vos mains et vos doigts dans
un massicot en service ni surtout au niveau des lames,
vous risquez de vous blesser gravement.
5. Le massicot ne devrait pas fonctionner plus de 2 minutes
àla suite. Dans le cas où vous désirez détruire une
quantité importante de documents, nous vous
recommandons de laisser refroidir l’appareil pendant 15
minutes après une phase de fonctionnement de 2
minutes !
6. La prise de courant que vous utilisez devrait être à
proximité de l’appareil et accessible à tout moment !
7. Mettez impérativement l’appareil hors tension (ou retirez
le cordon d’alimentation) avent de le transporter ou de
vider la corbeille à papier !
8. Videz régulièrement la corbeille !
BOURRAGE ET PROTECTION CONTRE LA SURCHARGE :
L’appareil CC 514L dispose d’un moteur à protection contre
la surcharge. Un cycle de destruction ininterrompu est de
2 minutes, suivi d’une phase de refroidissement de 15 mi-
nutes. Il est possible que le massicot se mette automatique-
ment hors tension dans les cas suivants :
1. Lors d’une période de fonctionnement supérieure à 2
minutes.
2. Lors d’une surcharge provoquée par l’introduction
simultanée de plus de 5 feuilles de papier ou lorsque le
papier n’est pas droit.
Dans les deux cas, vous pouvez activer le dispositif
automatique de protection contre la surcharge coupant
l’alimentation électrique. Dans ce cas, procédez comme
suit :
1. Retirez le cordon d’alimentation de la prise de courant
et patientez au moins 15 minutes jusqu’à ce que le
dispositif soit réinitialisé. Retirez tout papier du massicot
ou coupez-le.
2. Rebranchez l’appareil à l’alimentation électrique et
placez l’interrupteur sur REV. Retirez vers le haut le
papier bloqué dans les rouleaux à l’aide du programme
«marche arrière ». Vous pouvez ensuite replacer
l’interrupteur sur AUTO.
3. Le massicot est alors à nouveau opérationnel dès que
vous placez l’interrupteur sur « AUTO » et que la fente
d’introduction est nettoyée.
CARACTERISTIQUES TECHNIQUES :
• Dimension de coupe : 4 x 38 mm (Cross Cut)
• Puissance de coupe : 5 feuilles
• Vitesse de coupe : 2,4 m/min
• Largeur maximale d’introduction : 232 mm
• Raccordement au secteur : 220 ~ 240 V
• Dimensions de l’appareil CC 514L : 380 x 160 x 360 mm
