HAMPTON BAY HB-2748-03 User manual

THANK YOU
We appreciate the trust and condence you have placed in Hampton Bay through the purchase of this doorbell. We
strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
USE AND CARE GUIDE
WIRED DOORBELL
Questions, problems, missing parts?
Before returning to the store, call Hampton Bay Customer Service
8 a.m. - 5 p.m., CST, Monday - Friday
1-844-760-3644
HAMPTONBAY.COM
Illustrations may vary from actual unit.
Item #1003008625
1003008640
Model #HB-2748-03
HB-2749-03

2
Table of Contents
Table of Contents......................................2
Safety Information....................................2
Warranty ...................................................2
3-Year Limited Warranty ........................2
Pre-Installation.........................................3
Planning Installation ..............................3
Specications ........................................3
Tools Required .......................................3
Hardware Included.................................4
Package Contents ..................................4
Installation................................................5
Care and Cleaning ....................................6
Troubleshooting........................................6
Safety Information
PRECAUTIONS
ƑPlease read and understand this entire manual
before attempting to assemble, install, or operate
this doorbell.
ƑAll electrical work must be in accordance with
national and local electrical codes. If in doubt,
consult a qualied electrician.
ƑThis doorbell requires a 16 volt AC, 10 watt or a 16
volt AC, 15 watt transformer.
WARNING: This doorbell requires a low voltage electrical
connection. Do not connect directly to 120V AC.
Warranty
3-YEAR LIMITED WARRANTY
WHAT IS COVERED
This product is guaranteed to be free of factory defective parts and workmanship for a period of 3 years from date
of purchase. Purchase receipt is required for all warranty claims.
WHAT IS NOT COVERED
This warranty does not include expendable items (such as light bulbs, batteries, etc.), repair service, adjustment
and calibration due to misuse, abuse or negligence. Unauthorized service or modication of the product or of any
furnished component will void this warranty in its entirety. This warranty does not include reimbursement for
inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges. This warranty
is not extended to other equipment and components that a customer uses in conjunction with this product.
Contact the Customer Service Team at 1-844-760-3644 or visit www.hamptonbay.com.

3 HAMPTONBAY.com
Please contact 1-844-760-3644 for further assistance.
Pre-Installation
PLANNING INSTALLATION
Before installing the doorbell, ensure that all parts are present. Compare parts with the Hardware Included and
Package Contents sections. If any part is missing or damaged, do not attempt to assemble, install, or operate this
doorbell.
Estimated installation time: 30 minutes
SPECIFICATIONS
Power requirements 16 volt AC, 10 watt or 16 volt AC, 15 watt transformer

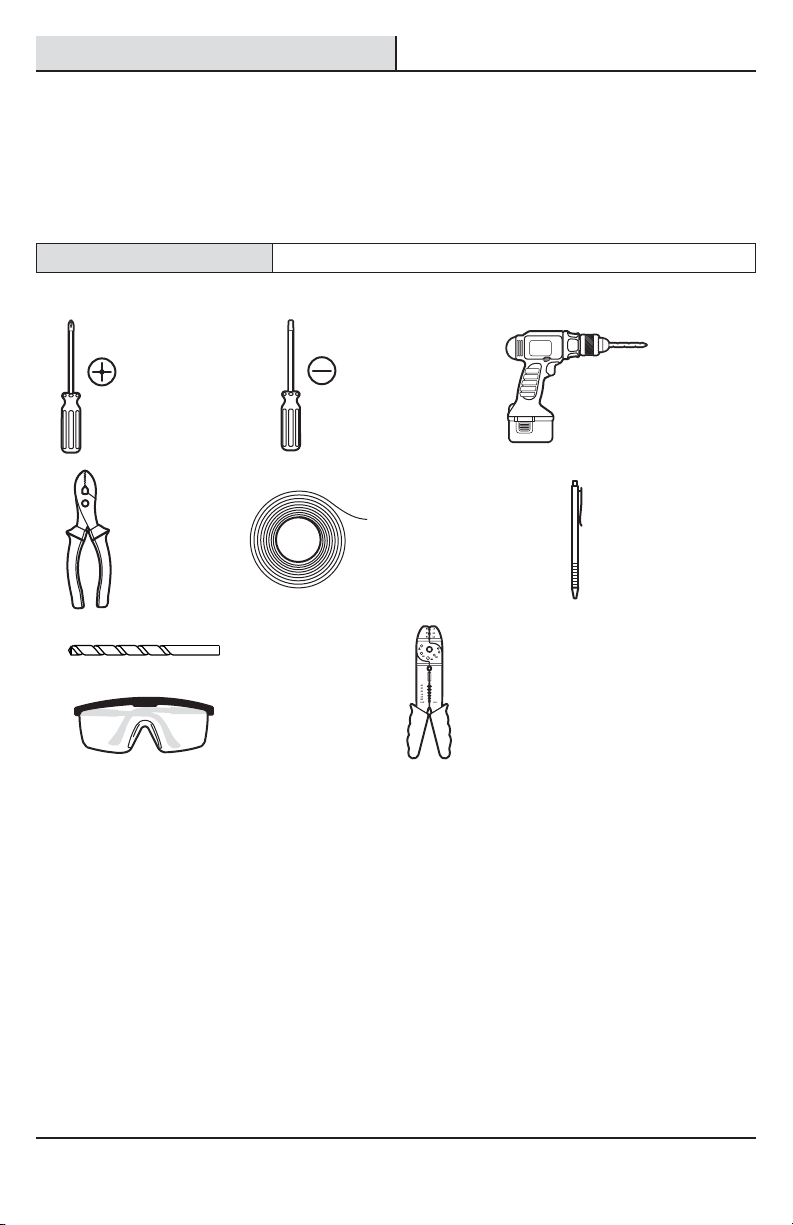

TOOLS REQUIRED
Phillips
screwdriver
Flathead
screwdriver Drill
Pliers Masking tape Pen
7/32 in.
(5.5 mm) Drill
bit
Wire strippers/cutters
Safety goggles

4
Pre-Installation (continued)

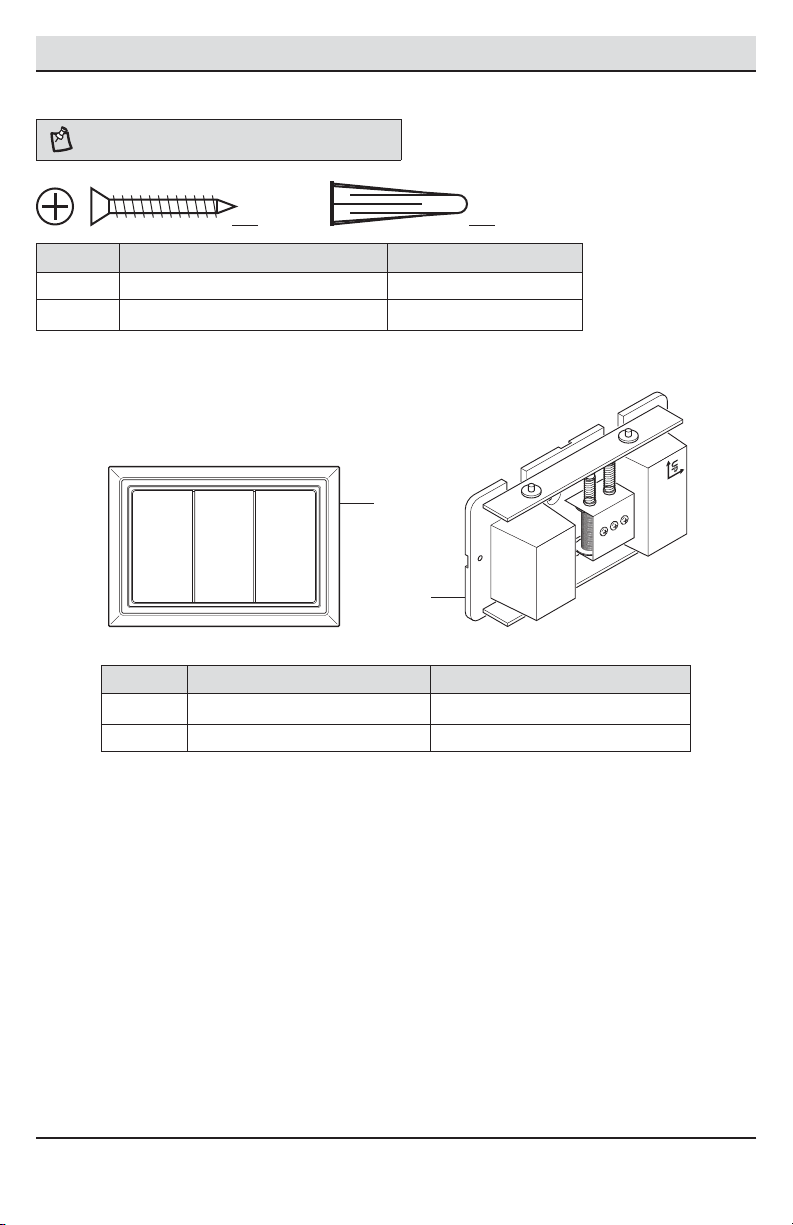

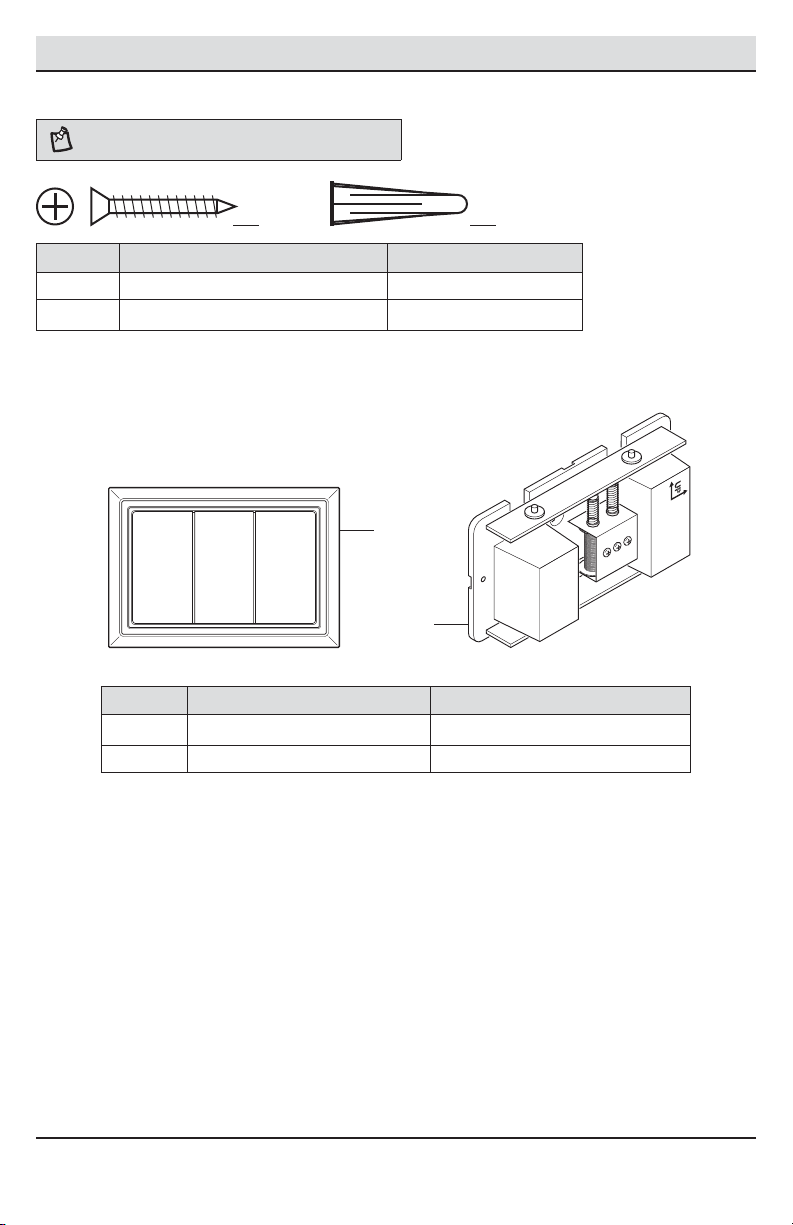

HARDWARE INCLUDED
NOTE: Hardware shown to actual size.
AA BB
Part Description Quantity
AA Screw 2
BB Wall anchor 2
PACKAGE CONTENTS
FRONT
REAR TRANS
UP
Part Description Quantity
A Doorbell cover 1
B Doorbell base 1
B
A

5 HAMPTONBAY.com
Please contact 1-844-760-3644 for further assistance.

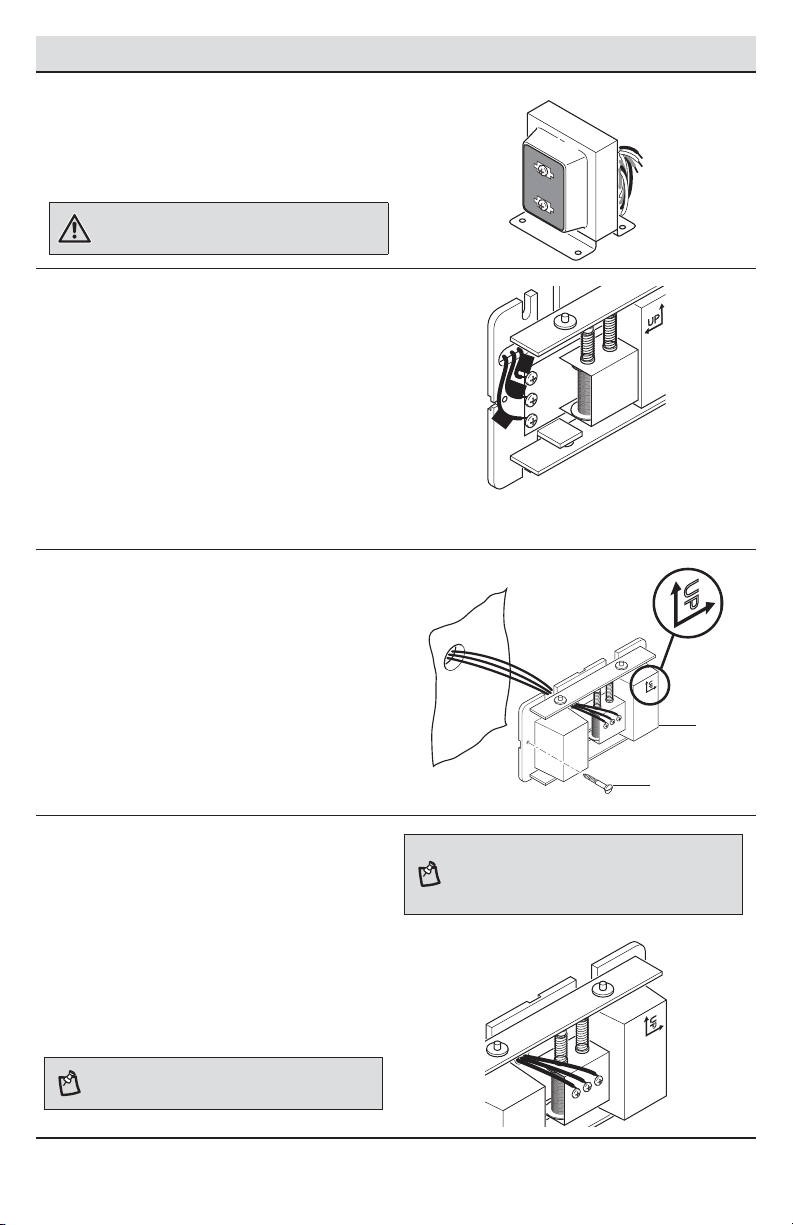

Installation
1 Verifying the transformer
power rating
Power must be supplied from a 16 volt AC, 10 or 15 watt
transformer.
WARNING: This doorbell requires a low voltage electrical
connection. Do not connect directly to 120V AC.
2 Removing the existing doorbell
ƑRemove the cover from the existing doorbell
and label all wires with masking tape before
disconnecting:
Ƒ“F” - Front door push button wire
Ƒ“T” - Transformer wire
Ƒ“R” - Rear door push button wire (if
applicable)
ƑDisconnect all wires from existing doorbell and
remove doorbell from mounting surface.
FRONT
REAR
TRANS
R
T
F
3 Mounting the doorbell base
ƑRoute the wires through the wire entrance hole
in the doorbell base (B).
ƑUsing the “UP” arrow indicator, place the
doorbell base (B) against the wall and mark
the two screw hole locations.
ƑDrill two 7/32 in. pilot holes and insert wall
anchors (BB).
ƑAttach the doorbell base (B) to the mounting
surface using the two screws (AA) and tighten
securely.
FRONT
REARTRANS
UP
UP
4 Wiring the doorbell
ƑConnect the doorbell wires to the doorbell
base (A):
ƑWire “F” to screw terminal “FRONT”
ƑWire “T” to screw terminal “TRANS”
ƑWire “R” to screw terminal “REAR”
ƑPress the doorbell cover (A) onto the doorbell
base (B).
NOTE: To remove doorbell cover (A) after doorbell
base(B) is mounted, rmly grasp doorbell cover (A) and
pull.
NOTE: Push button(s) wired to the screw terminal
marked “FRONT” will play the “Ding-Dong” sound. Push
button(s) wired to the screw terminal marked “REAR” will
play the “Ding” sound.
FRONT
REARTRANS
UP
B
AA
B

6
Care and Cleaning
ƑUse a dry cloth to clean the doorbell cover and base.
ƑDo not use cleaners or polishes.
ƑDo not use any uids on the doorbell base.
Troubleshooting
Problem Possible Cause Solution
The doorbell does
not sound.
ƑThe transformer may
not be working properly.
ƑTest transformer voltage output with a volt meter. Set
the volt meter to read A/C voltage. Voltage should read
between 18 - 22 volts A/C on the low voltage side of the
transformer when the doorbell is NOT playing. If the volt
meter reads below 18 volts, replace the transformer.
ƑThe push button may
not be working properly.
ƑRemove the push button that is not working from the
door frame. Disconnect the wires from the terminals and
touch the bare wires together. If the doorbell sounds, the
push button is defective. Replace the push button.
ƑThe doorbell may not be
working properly.
ƑDisconnect the wire from the terminal marked “TRANS”.
While someone presses the push button at the front
door, quickly touch the “TRANS” wire to the terminal
marked “FRONT”. You will see a small spark if the push
button, wiring, and transformer are operating properly.
Repeat the steps for the “REAR” terminal and the rear
push button. If the wiring between the transformer and
the push button(s) checks out properly, replace the
doorbell.

7 HAMPTONBAY.com
Please contact 1-844-760-3644 for further assistance.

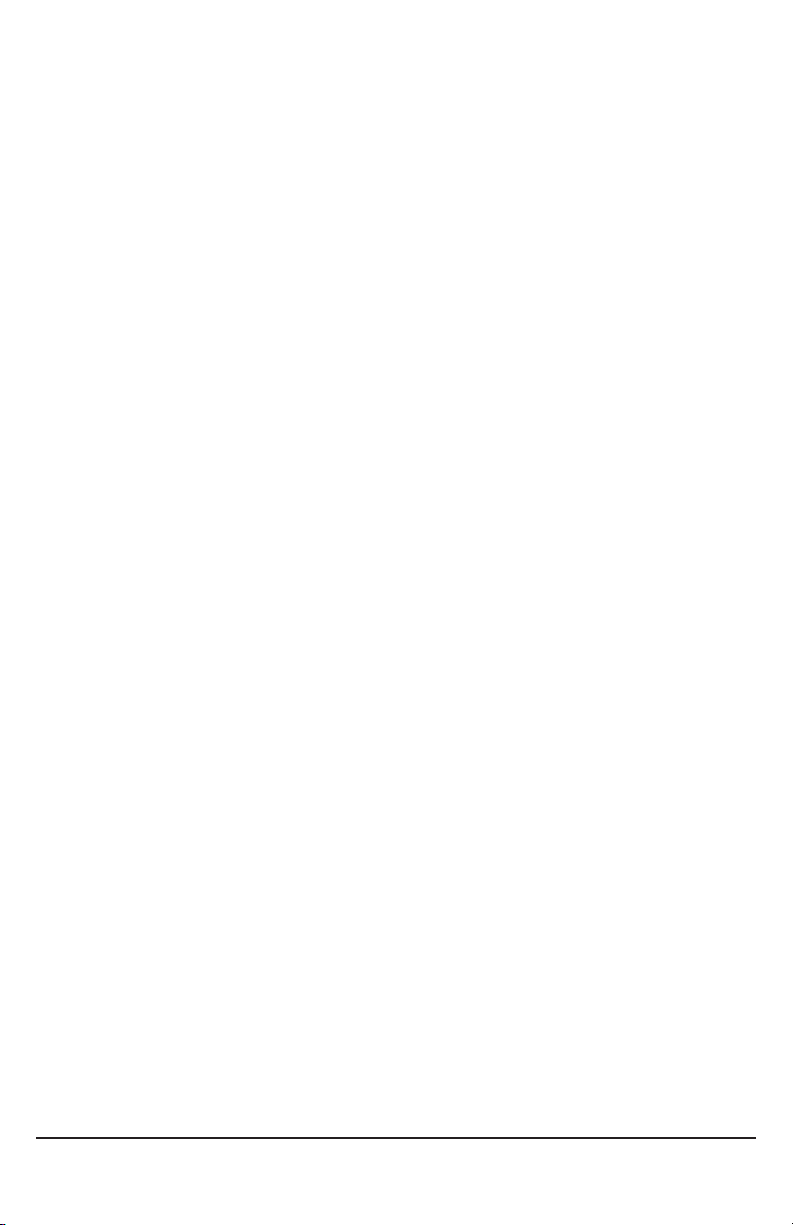

This page intentionally left blank.

Questions, problems, missing parts?
Before returning to the store, call Hampton Bay Customer Service
8 a.m. - 5 p.m., CST, Monday - Friday
1-844-760-3644
HAMPTONBAY.COM
Retain this manual for future use.
209453-01A

GRACIAS
Agradecemos la conanza que han depositado en Hampton Bay al comprar este timbre. Procuramos crear
continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea
completa de productos disponibles que necesita para el mejoramiento de su hogar.
¡Gracias por escoger Hampton Bay!
GUÍA PARA EL USO Y CUIDADO
TIMBRE CABLEADO
¿Tiene preguntas, problemas o piezas faltantes?
Antes de la devolución al almacén llame al Servicio al Cliente de Hampton Bay de
8 a.m.-5 p.m., Hora del Central, de lunes a viernes.
1-844-760-3644
HAMPTONBAY.COM
Las ilustraciones pueden ser diferentes de la unidad comprada.
Articulo #1003008625
1003008640
Modelo # HB-2748-03
HB-2749-03

10
Contenido
Contenido ................................................10
Información de seguridad........................10
Garantía ...................................................10
3 años de garantía limitada .................10
Antes de la instalación ............................11
Planicación de la Instalación .............11
Especicaciones..................................11
Herramientas Requeridas ....................11
Ferretería Incluida................................12
Contenido del Paquete.........................12
Instalación ...............................................13
Cuidado y limpieza ..................................14
Análisis de averías...................................14
Información de seguridad
PRECAUCIONES
ƑPor favor lea y entienda todo el manual antes de
tratar de ensamblar, instalar u operar este timbre.
ƑTodo trabajo eléctrico debe estar en conformidad
con los códigos eléctricos nacionales y locales.
En caso de duda, consulte con un electricista
calicado.
ƑEste timbre requiere un transformador de 16 voltios
de CA y 10 vatios o 16 voltios de CA y 15 vatios.
ADVERTENCIA: Este timbre requiere una conexión
eléctrica de bajo voltaje. No lo conecte directamente a
120 VCA.
Garantía
3 AÑOS DE GARANTÍA LIMITADA
LO QUE SE CUBRE
Se garantiza que este producto no tiene partes defectuosas de fábrica o de mano de obra por un período de 3 años
desde la fecha de compra. Se necesita el recibo de compra para todos los reclamos de garantía.
LO QUE NO SE CUBRE
Esta garantía no incluye los artículos reemplazables (como bombillas, pilas etc.), servicio de reparación, ajuste y
calibración debido al mal uso, abuso o negligencia. Los servicios no autorizados o las modicaciones hechas al
producto o a cualquier componente invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso
por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o gastos de envío.
Esta garantía no se extiende a otros equipos o componentes que el consumidor usa junto con este producto.
Póngase en contacto con el personal de servicio al cliente al 1-844-760-3644 o visite el sitio www.hamptonbay.com.

11 HAMPTONBAY.com
Por favor, póngase en contacto al 1-844-760-3644 para obtener más ayuda.
Antes de la instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de instalar el timbre, asegúrese de tener todas las piezas. Compare las piezas con las indicadas en las
secciones ferretería incluida y contenidos del paquete. Si alguna pieza falta o está dañada, no trate de ensamblar,
instalar u operar este timbre.
Tiempo estimado para la instalación: 30 minutos
ESPECIFICACIONES
Requisitos de la energía eléctrica Transformador de 16 Voltios CA, 10 Vatios o uno de 16 Voltios CA, 15 Vatios
HERRAMIENTAS REQUERIDAS
Destornillador
phillips
Destornillador de
cabeza plana Taladro
Alicates Cinta protectora Esfero
Broca de 7/16
pulgadas
(5,5mm) Peladores/cortadores de
cables
Gafas de
seguridad

12
Antes de la instalación (continuación)
FERRETERÍA INCLUIDA
NOTA: La ferretería se muestra en su tamaño real
AA BB
Pieza Descripción Cantidad
AA Tornillo 2
BB Ancla de expansión de pared 2
CONTENIDO DEL PAQUETE
FRONT
REAR TRANS
UP
Pieza Descripción Cantidad
ATapa del timbre 1
BBase del timbre 2
B
A

13 HAMPTONBAY.com
Por favor, póngase en contacto al 1-844-760-3644 para obtener más ayuda.
Instalación
1 Verificación de la potencia
nominal del transformador
La energía debe ser provista por un transformador de
16 voltios CA, de 10 o 15 vatios.
ADVERTENCIA: Este timbre requiere una conexión
eléctrica de bajo voltaje. No lo conecte directamente a
120 VCA.
2 Retiro del timbre existente
ƑRetire la tapa del timbre existente e identique
todos los cables con cinta protectora antes de
desconectarlos:
Ƒ“F” – Cable del botón pulsador de la
puerta delantera
Ƒ“T” – Cable del transformador
Ƒ“R” – Cable del botón pulsador de la
puerta posterior (si es aplicable)
ƑDesconecte todos los cables del timbre existente
y retire el timbre de la supercie de montaje.
FRONT
REAR
TRANS
R
T
F
3 Montaje del timbre
ƑPase los cables por el oricio de entrada de
cables de la base (B) del timbre.
ƑUsando la echa indicadora “ARRIBA”, coloque
la base del timbre (B) contra la pared y marque
la ubicación de las dos oricios para tornillos.
ƑTaladre dos oricios guía de 7/32 pulgadas e
inserte las anclas de pared (BB).
ƑSujete la base del timbre (B) a la supercie de
montaje con los dos tornillos (AA) y apriete bien.
FRONT
REARTRANS
UP
UP
4 Cableado del timbre
ƑConecte los cables del timbre a la base (A) del
timbre:
ƑEl cable “F” al terminal de tornillo “FRONT”
ƑEl cable “T” al terminal de tornillo “TRANS”
ƑEl cable “R” al terminal de tornillo “REAR”
ƑCierre a presión la tapa (A) del timbre sobre la
base (B) del timbre.
NOTA: Para sacar la cubierta del timbre (A) después de
que se coloca la base del timbre (B), agarre rmemente la
cubierta del timbre (A) y tire.
NOTA: El (los) botón (es) conectado (s) al terminal de
tornillo marcado “FRONT” (ANTERIOR) reproducirá el
sonido “Ding-Dong”. Los botones conectados al terminal
de tornillo marcados “REAR” (POSTERIOR) reproducirán el
sonido “Ding”.
FRONT
REARTRANS
UP
B
AA

14
Cuidado y limpieza
ƑUse un paño seco para limpiar la tapa y la base del timbre.
ƑNo use limpiadores ni pulidores.
ƑNo use ningún líquido sobre la base del timbre.
Análisis de averías
Problema Causa Probable Solución
El timbre no
suena.
ƑEl transformador
puede no estar
funcionando co-
rrectamente.
ƑPruebe la salida de voltaje del transformador con un voltímetro.
Ajuste el voltímetro para que lea el voltaje CA. La lectura del
voltaje debería estar entre 18-22 voltios CA en el lado de bajo
voltaje del transformador cuando el timbre NO está sonando. Si el
voltímetro lee menos de 18 voltios, reemplace el transformador.
ƑEl botón pulsador
puede no estar
funcionando
correctamente.
ƑRetire el botón pulsador que no está funcionando desde el marco
de la puerta. Desconecte los cables de los terminales y toque
los cables desnudos juntos. Si el timbre suena, el pulsador está
defectuoso. Reemplace el botón pulsador.
ƑEl timbre puede
que no esté funcio-
nando correcta-
mente
ƑDesconecte el cable del terminal marcado “TRANS”. Mientras
alguien presiona el botón pulsador en la puerta delantera, toque
rápidamente el cable “TRANS” con el terminal marcado “FRONT”
(DELANTERA). Verá una pequeña chispa si el botón pulsador, el
cableado y el transformador están funcionando correctamente.
Repita los pasos para el terminal “REAR” (POSTERIOR) y el botón
pulsador posterior. Si el cableado entre el transformador y el o los
pulsadores está bien, reemplace el timbre.

15 HAMPTONBAY.com
Por favor, póngase en contacto al 1-844-760-3644 para obtener más ayuda.
Esta página está en blanco intencionalmente.

¿Tiene preguntas, problemas o piezas faltantes?
Antes de la devolución al almacén llame al Servicio al Cliente de Hampton Bay de
8 a.m.-5 p.m., Hora del Central, de lunes a viernes.
1-844-760-3644
HAMPTONBAY.COM
Guarde este manual para uso futuro.
209453-01A
