THANK YOU
We appreciate the trust and condence you have placed in Hampton Bay through the purchase of this wireless doorbell
night light kit. We strive to continually create quality products designed to enhance your home. Visit us online to see our
full line of products available for your home improvement needs. Thank you for choosing Hampton Bay!
USE AND CARE GUIDE
WIRELESS DOORBELL
NIGHT LIGHT KIT
Questions, problems, missing parts?
Before returning to the store, call Hampton Bay Customer Service
8 a.m. - 5 p.m., CST, Monday - Friday
1-844-760-3644
HAMPTONBAY.COM
Illustrations may vary from actual unit.
Item #1001417373
Model #HB-7776-02

2
Table of Contents
Table of Contents.......................................2
Safety Information.....................................2
Warranty ....................................................2
3-Year Limited Warranty ........................2
Pre-Installation ..........................................3
Planning Installation ..............................3
Specications ........................................3
Tools Required .......................................3
Hardware Included.................................3
Package Contents..................................4
Installation.................................................5
Operation...................................................6
Care and Cleaning .....................................7
Troubleshooting.........................................7
Safety Information
PRECAUTIONS
ƑPlease read and understand this entire manual
before attempting to assemble, install, or operate
this doorbell.
ƑAll electrical work must be in accordance with
national and local electrical codes. If in doubt,
consult a qualied electrician.
WARNING: To prevent possible SERIOUS INJURY or
DEATH never allow small children near batteries. If battery
is swallowed, immediately notify a doctor.
WARNING: DO NOT DISPOSE OF BATTERIES IN FIRE.
BATTERIES MAY EXPLODE OR LEAK.
WARNING: Risk of re. Do not plug the doorbell into a
power inverter.
NOTE: The push button and doorbell come synced from
the factory. The range of the wireless doorbell can vary
with location, temperature, and battery condition.
This device complies with Part 15 of the FCC Rules and
RSS-210 of Industry Canada. Operation is subject to the
following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any
interference received, including interference that may
cause undesired operation.
The user is cautioned that changes or modications
not expressly approved by the party responsible for
regulatory compliance could void the user’s authority to
operate the equipment.
Warranty
3-YEAR LIMITED WARRANTY
WHAT IS COVERED
This product is guaranteed to be free of factory defective parts and workmanship for a period of 3 years from date
of purchase. Purchase receipt is required for all warranty claims.
WHAT IS NOT COVERED
This warranty does not include expendable items (such as light bulbs, batteries, etc.), repair service, adjustment
and calibration due to misuse, abuse or negligence. Unauthorized service or modication of the product or of any
furnished component will void this warranty in its entirety. This warranty does not include reimbursement for
inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges. This warranty
is not extended to other equipment and components that a customer uses in conjunction with this product.
Contact the Customer Service Team at 1-844-760-3644 or visit www.hamptonbay.com.

3 HAMPTONBAY.com
Please contact 1-844-760-3644 for further assistance.
Pre-Installation
PLANNING INSTALLATION
Before installing the wireless doorbell night light kit, ensure that all parts are present. Compare parts with the
Hardware Included and Package Contents sections. If any part is missing or damaged, do not attempt to assemble,
install, or operate this wireless doorbell night light kit.
Estimated installation time: 30 minutes
SPECIFICATIONS
Doorbell Push button
Power requirements 120 VAC, 60 Hz Type A23 12V battery (included)
TOOLS REQUIRED
Phillips
screwdriver
Small athead
screwdriver Drill
1/16"
(1.5 mm)
Drill bit
Safety goggles
HARDWARE INCLUDED
NOTE: Hardware shown to actual size.
AA
BB
CC
Part Description Quantity
AA Jumper 1
BB Screw 2
CC Double-sided tape 1

4
Pre-Installation (continued)

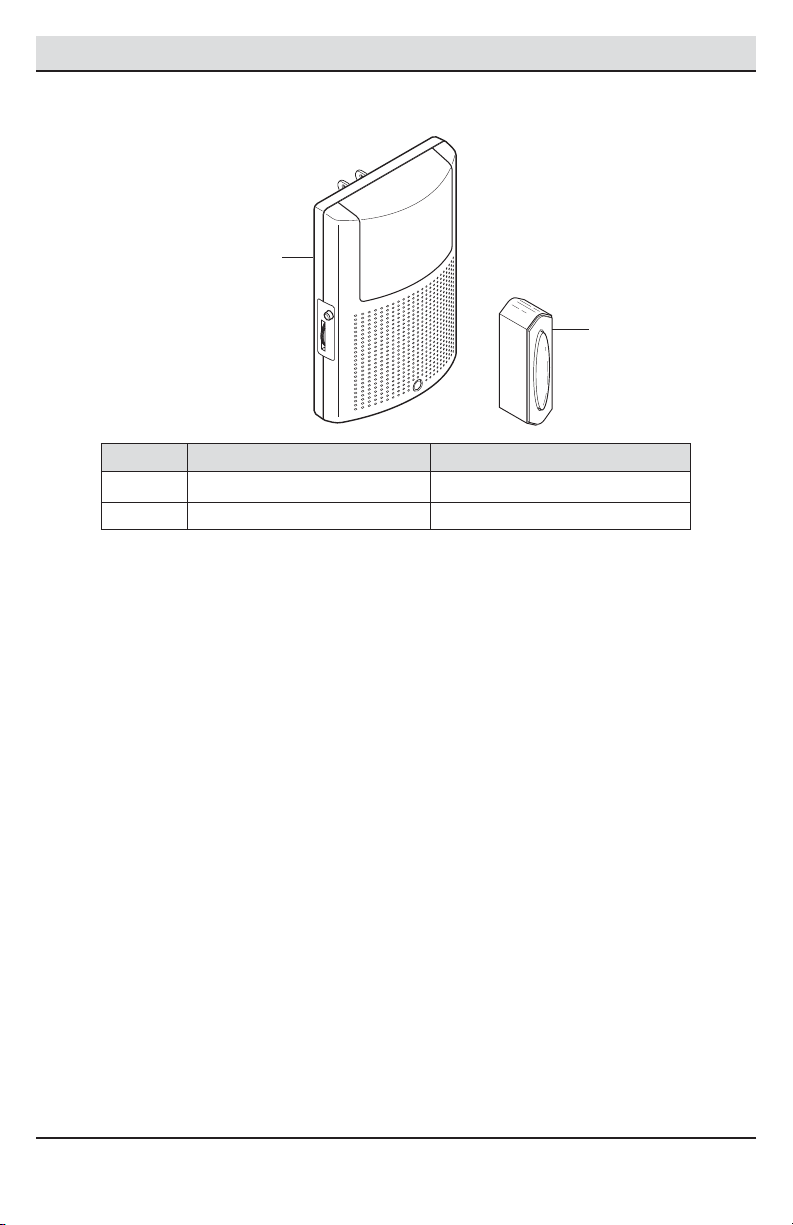

PACKAGE CONTENTS
Part Description Quantity
A Doorbell 1
B Push button 1
A
B

5 HAMPTONBAY.com
Please contact 1-844-760-3644 for further assistance.

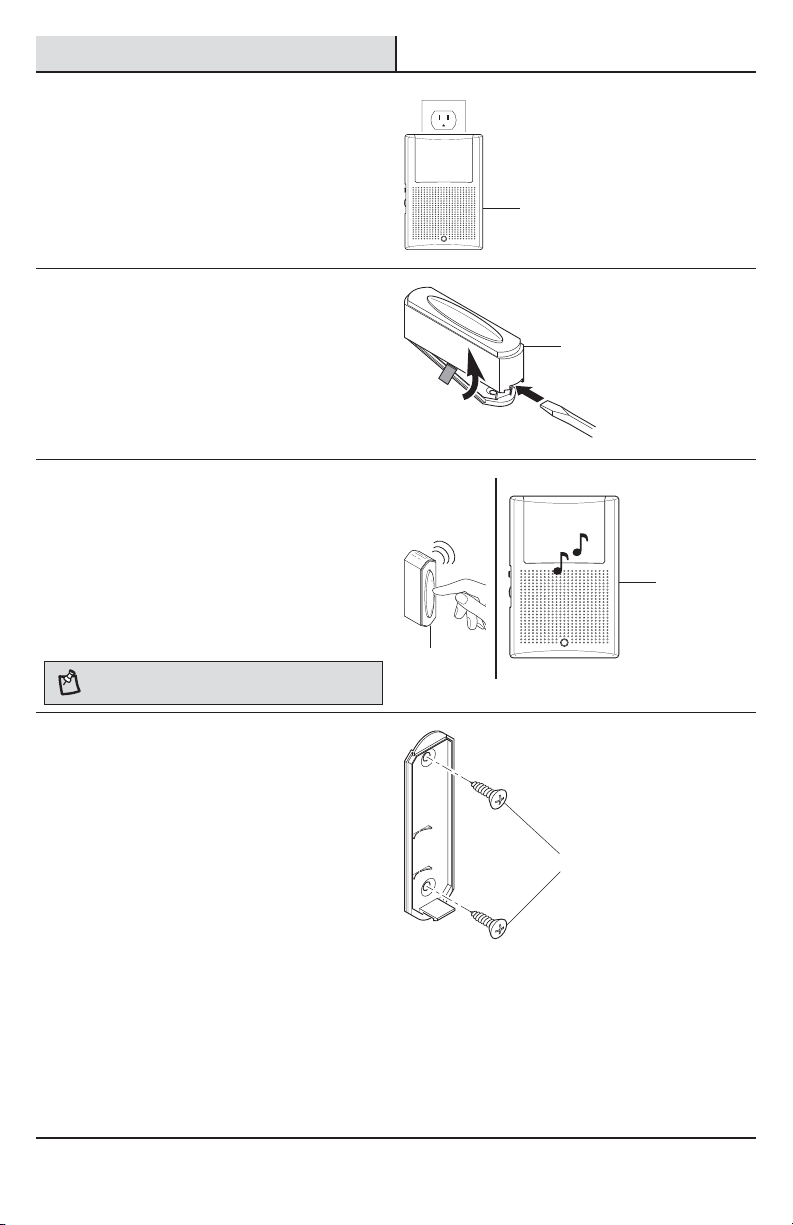

Installation
1 Installing the doorbell
ƑPlug in the doorbell (A) at the desired location.
2 Removing the battery tab
ƑRemove the back of the push button (B) by
pushing in the tab on the bottom with a small
screwdriver (not included).
ƑRemove the orange battery tab from the push
button (B).
3 Testing the push button and
doorbell
ƑTemporarily position the push button (B) where
it will be mounted.
ƑPress the push button (B) to verify the
doorbell(A) and push button (B) work properly.
ƑIf the doorbell (A) does not sound, move the
doorbell (A) closer to the push button (B) and
test again.
NOTE: Do not permanently mount the push button until
the push button and doorbell are working properly.
4 Mounting the push button
Use either screws (BB) or double-sided tape (CC) to
mount the push button (B).
ƑTo mount with screws (BB), remove the back
of the push button (B) by pushing in the tab on
the bottom with a small screwdriver. Place the
push button back on the door jamb and mark
the two screw holes. Attach with screws (BB)
and snap on the front of the push button (B).
ƑWhen attaching the push button (B) with
double-sided tape (CC), remove the paper from
both sides of the double-sided tape (CC) and
apply to a clean surface.
B
A
A
B
BB

6

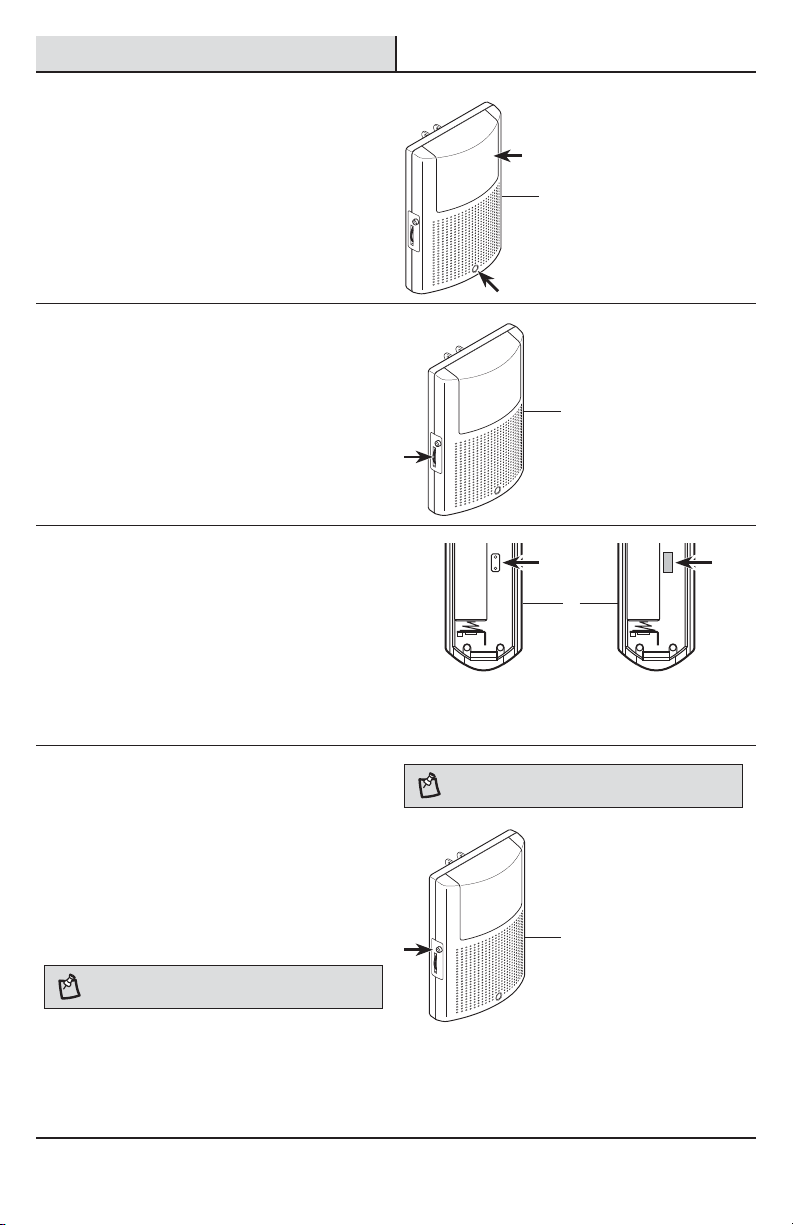

Operation
1 Using the night light feature
The night light feature is controlled by a photocell and
turns on and off automatically as the surrounding light
level changes.
2 Adjusting the doorbell volume
The doorbell (A) has an adjustable volume control
located on the side. Rotate the thumbwheel up or
down to adjust the volume.
3 Setting the wireless push
button
The wireless push button (B) has two options for tune
selection: Play the selected “FRONT” door musical
tune or play the “REAR” door designated tune (Ding).
ƑRemove the single jumper inside the push
button (B) to play the selected musical tune.
ƑAdd the single jumper inside the push
button(B) to play only the Ding tune.
Remove jumper to Add jumper to set
set as the “FRONT” door as the “REAR” door
4 Selecting a tune
The doorbell (A) has different selectable tunes. The
push button (B) set as the “REAR” push button (B) will
only play Ding (one note tune). The push button (B) set
as the “FRONT” push button (B) will play either Ding-
Dong (two note tune) or Westminster (eight note tune).
ƑPress and release the “TUNE” button on the
doorbell (A) until desired tune is heard.
NOTE: All doorbell models are designed to work with up
to 10 wireless push buttons (sold separately).
NOTE: All doorbells are designed to play only two
different tunes no matter how many push buttons are used.
A
A
A
B

7 HAMPTONBAY.com
Please contact 1-844-760-3644 for further assistance.
Care and Cleaning
ƑUse a dry cloth to clean the doorbell and sensor.
ƑDo not use cleaners or polishes.
ƑDo not use any uids on the doorbell or sensor.
Troubleshooting
Problem Possible Cause Solution
Doorbell does not
sound.
ƑPush button battery is not
installed correctly.
ƑMake sure batteries are installed according to the
diagram inside the push button.
ƑPush button battery is
dead.
ƑCheck the charge of the push button battery and
replace if necessary.
ƑDoorbell is not receiving
power.
ƑMake sure the plug-in doorbell has power.
ƑPush button and doorbell
are not synced.
ƑSync the push button and doorbell:
ƑPress and hold the button on the doorbell until the
doorbell sounds a “Beep-Beep”.
ƑPress the push button within 30 seconds. The
doorbell will sound a “Beep-Beep” tone to indicate
the push button is synced.
ƑPress the push button to ensure operation.
Batteries seem
okay, but the
doorbell does
not work after
installation.
ƑDoorbell or push button is
mounted on metal or near
metal studs.
ƑMetal reduces transmission range. Use 1/4 in. to 1/2 in.
(6 to 13 mm) wood shims to move the doorbell or push
button away from the metal surface.
ƑDoorbell is mounted near
a concrete oor or wall.
ƑConcrete may reduce range. Move the doorbell away
from the concrete surface.
ƑDoorbell and push button
are installed too far apart.
ƑLocate the doorbell closer to the push button.
Doorbell sounds
when not intended
(false triggers).
ƑDoorbell is receiving
interference from another
wireless device.
ƑReset the doorbell and push button:
ƑRemove the push button batteries. Wait 30
seconds.
ƑPress and hold the push button for 10 to 15 sec-
onds within 60 seconds after installing the battery
into the push button.
ƑPress and hold the button on the doorbell until the
doorbell sounds a “Beep-Beep-Beep-Beep”.
ƑTo re-sync the push button and doorbell, press and
hold the button on the doorbell until the doorbell
sounds a “Beep-Beep”.
ƑPress the push button within 30 seconds. The
doorbell will sound a “Beep-Beep” tone to indicate
the push button is synced.
ƑPress the push button to ensure operation.

Questions, problems, missing parts?
Before returning to the store, call Hampton Bay Customer Service
8 a.m. - 5 p.m., CST, Monday - Friday
1-844-760-3644
HAMPTONBAY.COM
Retain this manual for future use.
208192-02A

GRACIAS
Agradecemos la conanza que ha depositado en Hampton Bay al comprar este juego para el timbre inalámbrico con
luz nocturna. Procuramos crear continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en
internet para ver nuestra línea completa de productos disponibles que necesita para el mejoramiento de su hogar.
¡Gracias por escoger Hampton Bay!
GUÍA PARA EL USO Y CUIDADO
JUEGO PARA EL TIMBRE INALÁMBRICO
CON LUZ NOCTURNA
¿Tiene preguntas, problemas o piezas faltantes?
Antes de la devolución al almacén llame al Servicio al Cliente de Hampton Bay de
8 a.m.-5 p.m., Hora del Central, de lunes a viernes.
1-844-760-3644
HAMPTONBAY.COM
Las ilustraciones pueden ser diferentes de la unidad comprada.
Articulo #1001417373
Modelo #HB-7776-02

10
Contenido
Contenido ................................................10
Información de seguridad........................10
Garantía ...................................................10
3 años de garantía limitada .................10
Antes de la instalación ............................11
Planicación de la Instalación .............11
Especicaciones..................................11
Herramientas Requeridas ....................11
Ferretería Incluida................................11
Contenido del Paquete.........................12
Instalación ...............................................13
Operación ................................................14
Cuidado y limpieza ..................................15
Análisis de averías...................................15
Información de seguridad
PRECAUCIONES
ƑPor favor lea y entienda todo este manual antes de
tratar de ensamblar, instalar u operar este timbre.
ƑTodo trabajo eléctrico debe estar en conformidad
con los códigos eléctricos nacionales y locales.
En caso de duda, consulte con un electricista
calicado.
ADVERTENCIA: Para evitar posibles LESIONES GRAVES
o LA MUERTE nunca deje que los niños pequeños estén
cerca de las pilas. Si alguien ingiere una pila, notique
inmediatamente al médico.
ADVERTENCIA: NO TIRE LAS PILAS AL FUEGO. LAS
PILAS PUEDEN EXPLOTAR O GOTEAR.
ADVERTENCIA:Riesgo de incendio. No enchufe el
timbre en un inversor de corriente.
NOTA: El pulsador y el timbre vienen sincronizados de
fábrica. El alcance del timbre inalámbrico puede variar con
el lugar, la temperatura y la condición de la pila.
Este dispositivo cumple con la sección 15 de las
normas de la FCC e RSS-210 de la industria de Canadá.
El funcionamiento está sujeto a las siguientes dos
condiciones: (1) este dispositivo no debe causar
interferencia perjudicial y (2) debe aceptar cualquier
interferencia recibida, incluida la interferencia que
pudiese causar un funcionamiento no deseado.
Se le advierte al usuario que los cambios o
modicaciones a esta unidad que no estén expresamente
aprobadas por la parte responsable del cumplimiento
regulatorio podrían anular la autorización del usuario
para utilizar el equipo.
Garantía
3 AÑOS DE GARANTÍA LIMITADA
LO QUE SE CUBRE
Se garantiza que este producto no tiene partes defectuosas de fábrica o de mano de obra por un período de 3 años
desde la fecha de compra. Se necesita el recibo de compra para todos los reclamos de garantía.
LO QUE NO SE CUBRE
Esta garantía no incluye los artículos reemplazables (como bombillas, pilas etc.), servicio de reparación, ajuste y
calibración debido al mal uso, abuso o negligencia. Los servicios no autorizados o las modicaciones hechas al
producto o a cualquier componente invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso
por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o gastos de envío.
Esta garantía no se extiende a otros equipos o componentes que el consumidor usa junto con este producto.
Póngase en contacto con el personal de servicio al cliente al 1-844-760-3644 o visite el sitio www.hamptonbay.com.

11 HAMPTONBAY.com
Por favor, póngase en contacto al 1-844-760-3644 para obtener más ayuda.
Antes de la instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de instalar el juego para el timbre inalámbrico con luz nocturna, asegúrese de tener todas las piezas.
Compare las piezas con las indicadas en las secciones Ferretería incluida y Contenidos del paquete. Si alguna pieza
falta o está dañada, no trate de ensamblar, instalar u operar este juego para el timbre inalámbrico con luz nocturna.
Tiempo estimado para la instalación: 30 minutos
ESPECIFICACIONES
Timbre Pulsador
Requisitos de la energía eléctrica 120 VCA, 60 Hz Pila de 12V tipo A23 (incluida)
HERRAMIENTAS REQUERIDAS
Destornillador
phillips
Pequeño
destornillador
de cabeza
plana
Taladro
Broca de
1/16 de
pulgada
(1.5 mm)
Gafas de suguridad
FERRETERÍA INCLUIDA
NOTA: La ferretería se muestra en su tamaño real
AA
BB
CC
Pieza Descripción Cantidad
AA Puente 1
BB Tornillo 2
CC Cinta doble faz 1

12
Antes de la instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
ATimbre 1
BPulsador 1
A
B

13 HAMPTONBAY.com
Por favor, póngase en contacto al 1-844-760-3644 para obtener más ayuda.
Instalación
1 Instalación del timbre
ƑEnchufe el timbre (A) en la ubicación deseada.
2 Retiro de la lengüeta de la pila
ƑCon un destornillador pequeño (no se incluye),
presione la pestaña en la parte inferior
del botón pulsador (B) para retirar la parte
posterior.
ƑRetire la pestaña naranja de la batería del
botón pulsador (B).
3 Prueba del pulsador y del
timbre
ƑColoque temporalmente el pulsador (B) donde
será montado.
ƑPresione el pulsador (C) para vericar que el
timbre (A) y el pulsador (C) funcionen bien.
ƑSi el timbre (A) no suena, acerque más el
timbre al pulsador (C) y pruebe de nuevo.
NOTA: No instale de forma permanente el pulsador hasta
que el pulsador y el timbre funcionen correctamente.
4 Montaje del pulsador
Use tornillos (BB) o cinta doble faz (CC) para montar el
botón pulsador (B).
ƑPara montar con tornillos (BB), presione la
pestaña de la parte inferior del botón pulsador
(B) con un destornillador pequeño y retire la
parte posterior. Coloque la parte posterior
del botón pulsador en la jamba de la puerta y
marque los dos oricios para los tornillos. Fije
con tornillos (BB) y coloque a presión la parte
delantera del botón pulsador (B).
ƑAl colocar el botón pulsador (B) con cinta doble
faz (CC), retire el papel de ambos lados de la
cinta doble faz (CC) y aplique en una supercie
limpia.
B
A
A
B
BB

14
Operación
1 Uso de la luz nocturna
La función de luz de la noche está controlada por una
fotocélula y se enciende y apaga automáticamente a
medida que cambia el nivel de luz que la rodea.
1 Regulación del volumen del
timbre
El timbre (A) tiene un control de volumen regulable a
un lado. Gire la rueda selectora hacia arriba o hacia
abajo para regular el volumen.
2 Configuración del pulsador
inalámbrico
El pulsador inalámbrico (B) tiene dos opciones para
la selección de tonos: Reproduzca el tono musical
seleccionado de la puerta “PRINCIPAL” o el tono
designado para la puerta “DE ATRÁS” (Ding).
ƑRetire el puente simple del interior del pulsador(B)
para reproducir el tono musical seleccionado.
ƑAñada el puente simple al interior del
pulsador(B) para reproducir solo el tono din.
Retire el puente para Añada el puente para
congurar como puerta congurar como puerta
“PRINCIPAL” “DE ATRÁS”
3 Selección de un tono
El timbre (A) tiene diferentes tonos seleccionables.
El pulsador (B) congurado como pulsador (B)
“DE ATRÁS” reproducirá solo un Ding (tono de una
nota). El pulsador (B) congurado como el pulsador
“PRINCIPAL” reproducirá sea un Ding-Dong (tono de
dos notas) o Westminster (tono de ocho notas).
ƑPresione el botón “TUNE” (TONO) en el timbre
(A) hasta escuchar el tono deseado.
NOTA: Todos los modelos de timbres están diseñados
para funcionar hasta con 10 pulsadores inalámbricos
(vendidos por separado)
NOTA: Todos los timbres están diseñados para reproducir
solo dos tonos diferentes no importa cuantos pulsadores
se utilicen.
A
A
A
B

15 HAMPTONBAY.com
Por favor, póngase en contacto al 1-844-760-3644 para obtener más ayuda.
Cuidado y limpieza
ƑUse un paño seco para limpiar el timbre y el detector.
ƑNo use limpiadores ni pulidores.
ƑNo use ningún líquido sobre el timbre o detector.
Análisis de averías
Problema Causa Probable Solución
El timbre no
suena.
ƑLa batería de botón pulsador no
está instalado correctamente.
ƑAsegúrese de que la batería se instale de acuerdo
con el diagrama del interior del pulsador.
ƑLa batería del botón pulsador
está muerta.
ƑCompruebe la carga de la batería del pulsador y
reemplácela si es necesario.
ƑEl timbre no está recibiendo
alimentación.
ƑAsegúrese de que el timbre enchufable tenga
alimentación.
ƑEl pulsador y el timbre no están
sincronizados.
ƑSincronice el pulsador y el timbre:
ƑPresione y mantenga presionado el botón en el
timbre hasta que el timbre suene un “bip-bip”.
ƑPresione el botón pulsador durante 30 segundos.
El timbre sonará con un tono de “bip-bip” para
indicar que el pulsador está sincronizado.
ƑPresione el botón pulsador para asegurar el
funcionamiento.
Las pilas
parecen estar
bien, pero
el timbre
no funciona
después de la
instalación.
ƑEl timbre o el pulsador está
montado sobre metal o cerca
de espárragos metálicos.
ƑEl metal reduce el alcance de transmisión. Utilice
cuñas de madera de 1/4 pulg. a 1/2 pulg. (de 6 a 13
mm) para mover el timbre o el pulsadort lejos de la
supercie de metal.
ƑEl timbre está montado cerca
de un piso o de una pared de
hormigón.
ƑEl concreto puede reducir el alcance. Mueva el tim-
bre de la puerta lejos de la supercie de hormigón.
ƑEl timbre y el pulsador están
instalados muy separados
entre sí.
ƑColoque el timbre más cerca del pulsador.
El timbre
suena cuando
no se lo
requiere
(activaciones
falsas).
ƑEl timbre está recibiendo
interferencia de otro dispositivo
inalámbrico.
ƑReposicione el timbre y el pulsador:
ƑRetire las baterías del botón pulsador. Espere 30
segundos.
ƑMantenga presionado el botón pulsador entre 10
y 15 segundos por un periodo de 60 segundos
luego de instalar la batería en el botón pulsador.
ƑPresione y mantenga presionado el botón en el
timbre hasta que el timbre suene un “bip-bip”.
ƑPara volver a sincronizar el pulsador y el timbre
presione y mantenga presionado el botón en el
timbre hasta que el timbre suene un “bip-bip”.
ƑPresione el botón pulsador durante 30 segundos.
El timbre sonará con un tono de “bip-bip” para
indicar que el pulsador está sincronizado.
ƑPresione el botón pulsador para asegurar el
funcionamiento.

¿Tiene preguntas, problemas o piezas faltantes?
Antes de la devolución al almacén llame al Servicio al Cliente de Hampton Bay de
8 a.m.-5 p.m., Hora del Central, de lunes a viernes.
1-844-760-3644
HAMPTONBAY.COM
Guarde este manual para uso futuro.
208192-02A
