INSTRUCTION MANUAL

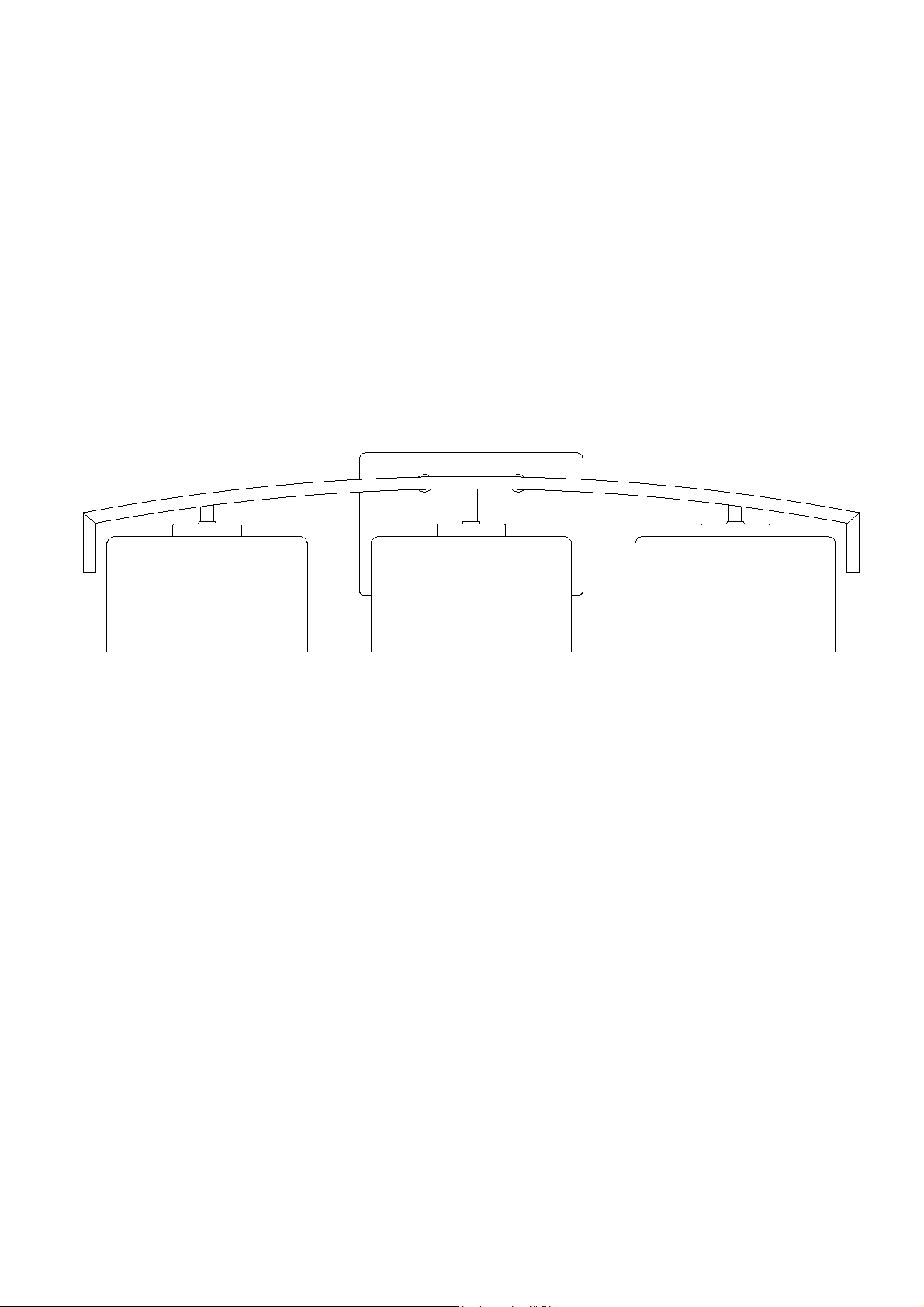

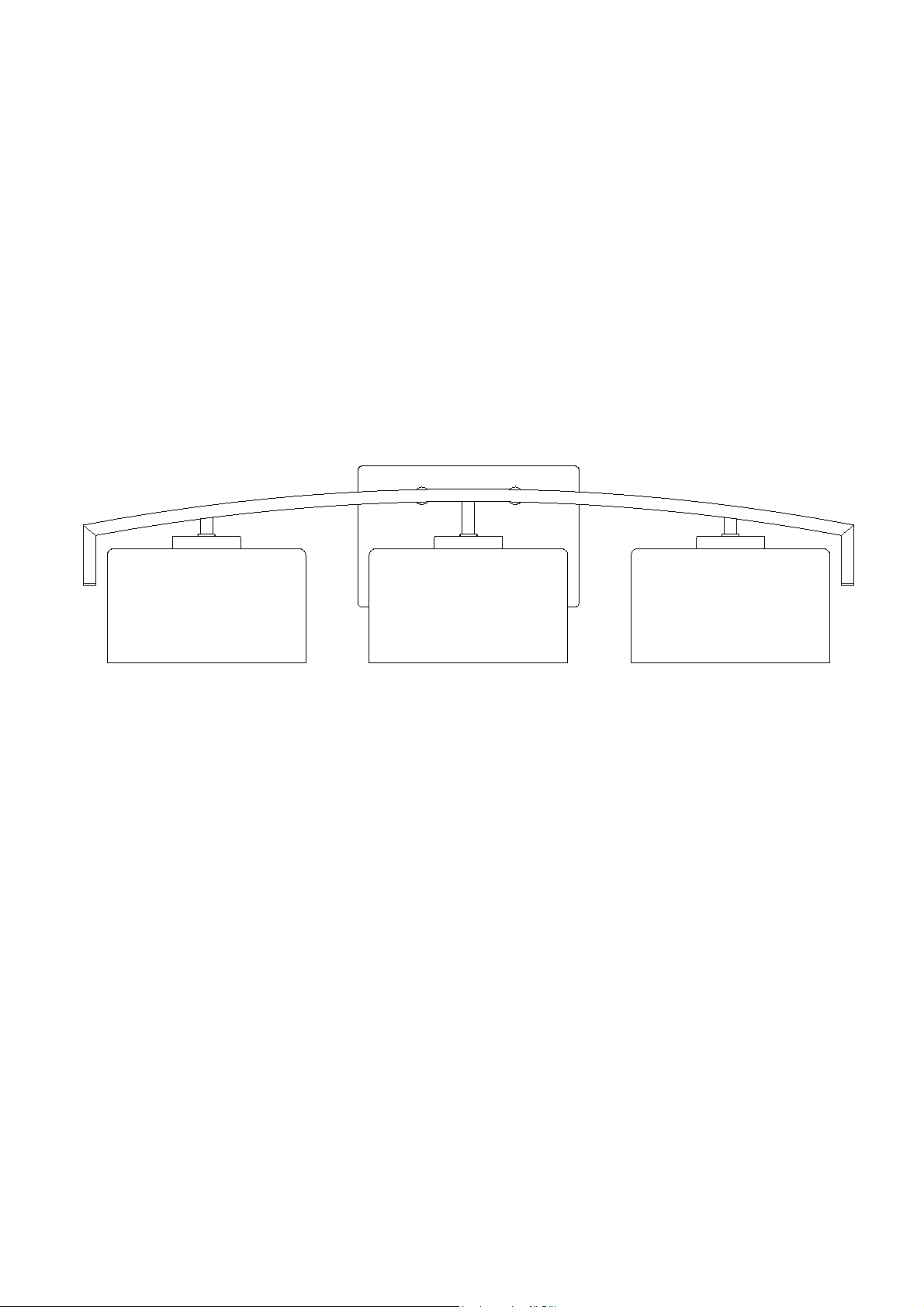

3 Light Vanity Fixture
Home Depot SKU 1001352550 (UPC 718212153239)
(Oil Rubbed Bronze Finish)

Page 2
Thank you for purchasing this Hampton Bay interior light fixture. This
product has been manufactured with the highest standards of safety and
quality.
FEATURES:
1. Transitional 3 Light Vanity Fixture in Oil Rubbed Bronze Finish.
2. Timeless Elegant Design.
3. Easy to assemble and install.
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local Home Depot, please call our Customer
Service Team at 1-855-HD-Hampton or visit www.hamptonbay.com.
Please reference your SKU (1001352550
or UPC (718212153239 Oil Rubbed Bronze Fixture) Oil Rubbed Bronze Fixture).

Page 3
1. Before starting installation of this fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please
contact our Customer Service Team at 1-855-HD-HAMPTON or visit
www.hamptonbay.com. Please reference your SKU (1001352550 Oil
Rubbed Bronze fixture) or UPC (718212153239 Oil Rubbed Bronze
fixture).
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):
Safety goggles Step Ladder Wire strippers Flathead screwdrive
r
Phillips screwdriver Electrical tape Wire cutters
CAUTION:

Page 4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
ASSEMBLY INSTRUCTIONS:
1. Shut off power at the fuse box or circuit breaker box. If necessary, remove old fixture
and all mounting hardware from wall outlet box.
2. Carefully unpack your new fixture and lay out all the parts on a clear area. Take care
not to lose any small parts necessary for installation.
3. Place the Glass Shade (#1) into the Socket Cup (#6) and secure in place with the
Screw Shell (#2).
3 Glass Shade (#1)
3 Screw Shell (#2)

Page 5

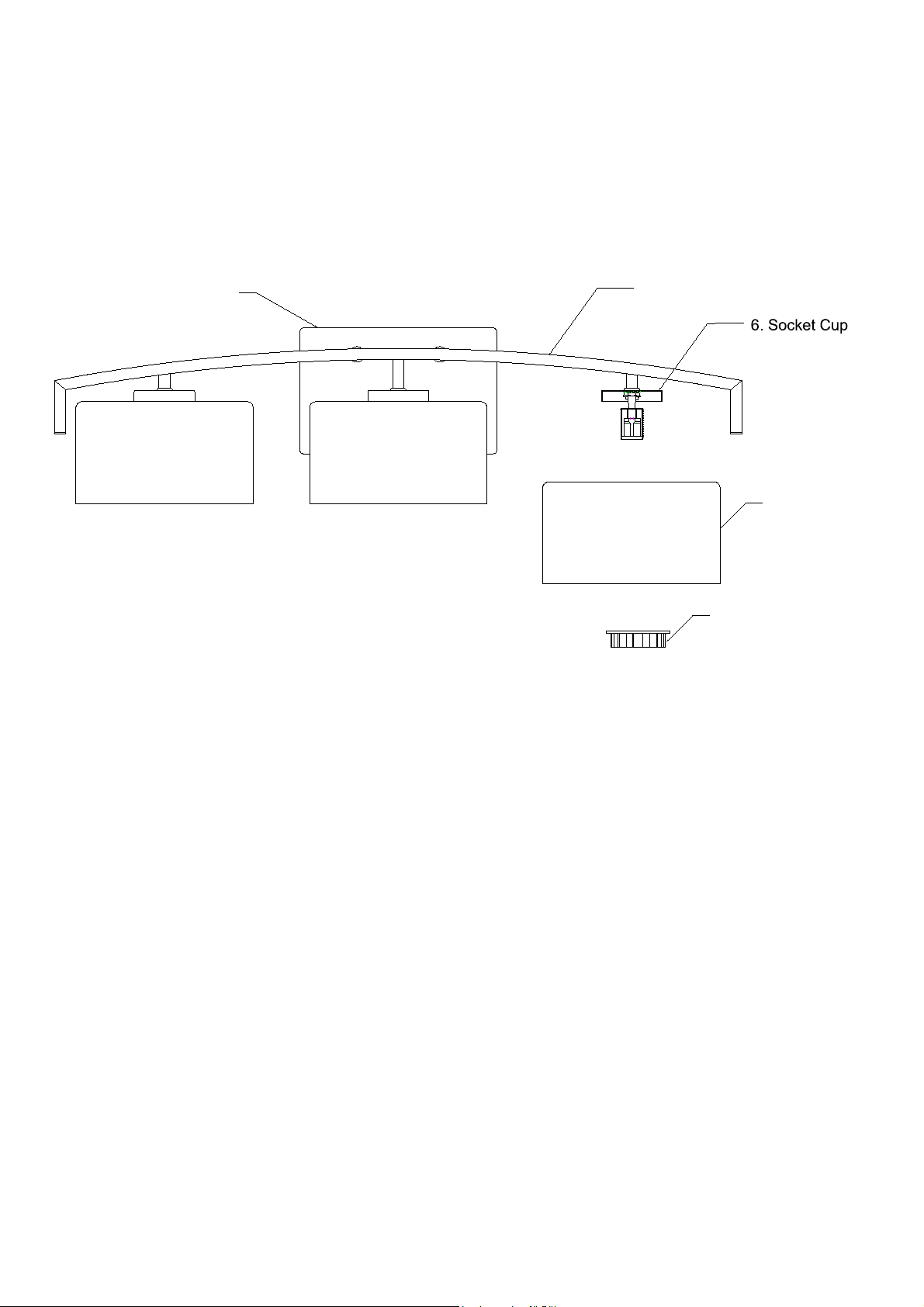

ASSEMBLY:
1. Glass Shade
5. Fixture Body
7. Back Plate
2. Screw Shell

Page 6

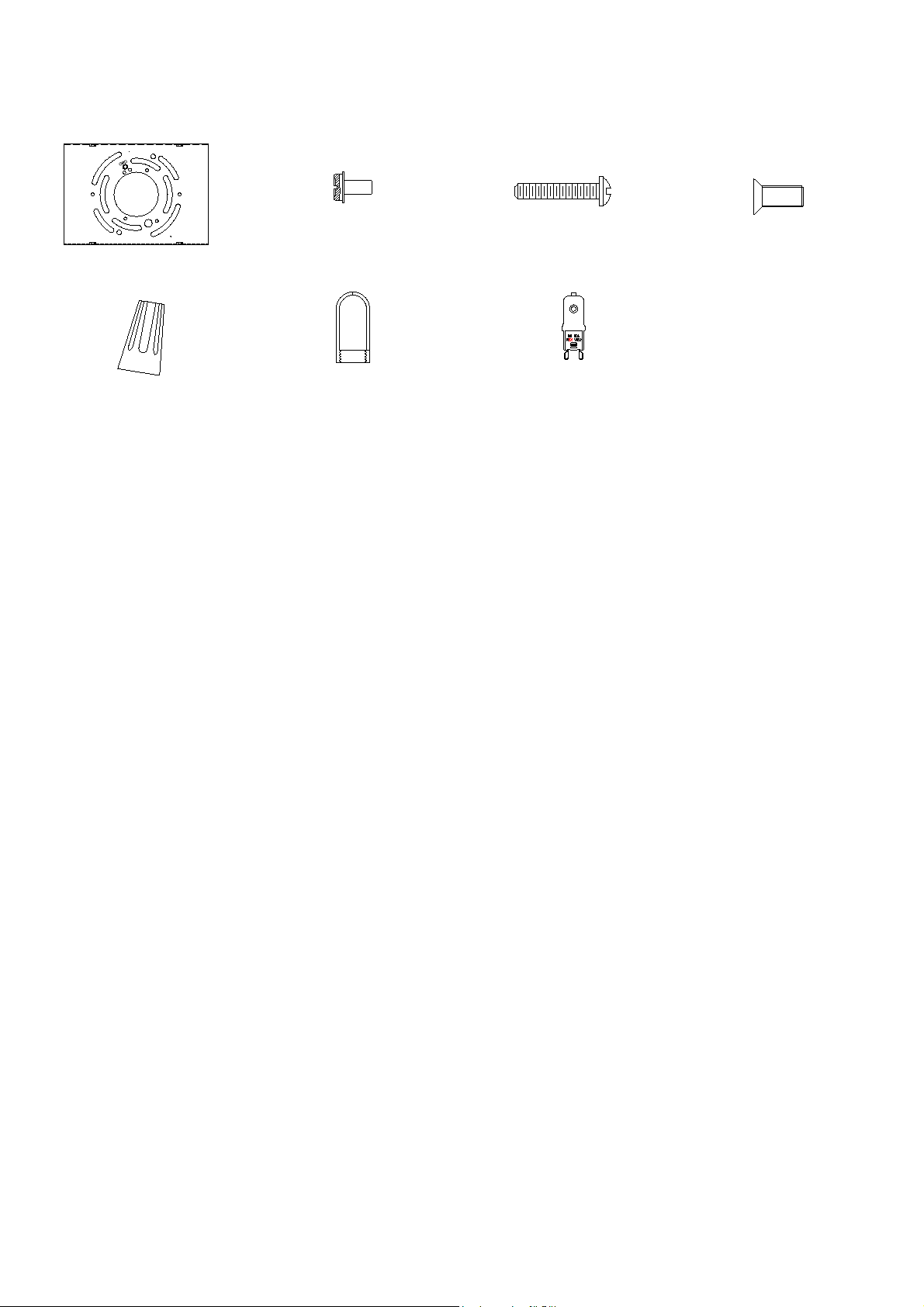

PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
2 Outlet Box Screws (#11)
3 Wire Connectors (#12)
1 Ground Screw (#10)
INSTALLATION INSTRUCTIONS:
1.
2.
4 Mounting Screw (#8)
Connect the white wire from the fixture to the white wire from the Outlet Box (#13),
and the black wire from the fixture to the black wire from the Outlet Box (#13). Cover
the two wire connections using the two provided Wire Connectors (#12). Wrap the two
wire connections with electrical tape for a more secure connection. If your outlet box
has a ground wire (green or bare copper), connect fixture’s ground wire to it using the
wire connector (#12). Otherwise connect the copper ground from the fixture to Ground
screw (#10) on the Mountig Plate (#9). Note: If you have electrical questions, consult
your local electrical code for approved grounding method.
3. Place the Fixture body (#5) over the Mounting Plate (#9), install the Mounting
Screws (#8) onto the Mounting Plate (#9) until fixture is secured to the wall.
4. Install the light bulbs (#4) onto the socket, and screwed the Bulb Barrier (#3) in place.
(DO NOT EXCEED THE SPECIFIED WATTAGE!)
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light switch on to activate the fixture.
1 Mounting Plate (#9)
Take apart the mounting screws (#8) and Mounting Plate (#9) from the Back Plate (#7),
attach the Mounting plate (#9) to the Outlet Box (#13) with the two Outlet Box
Screws (#11) as shown. The side of the Mounting Plate (#9) marked “GND” must face out.
3 Bulb Barrier (#3) 3 Bulb (#4)

Page 7

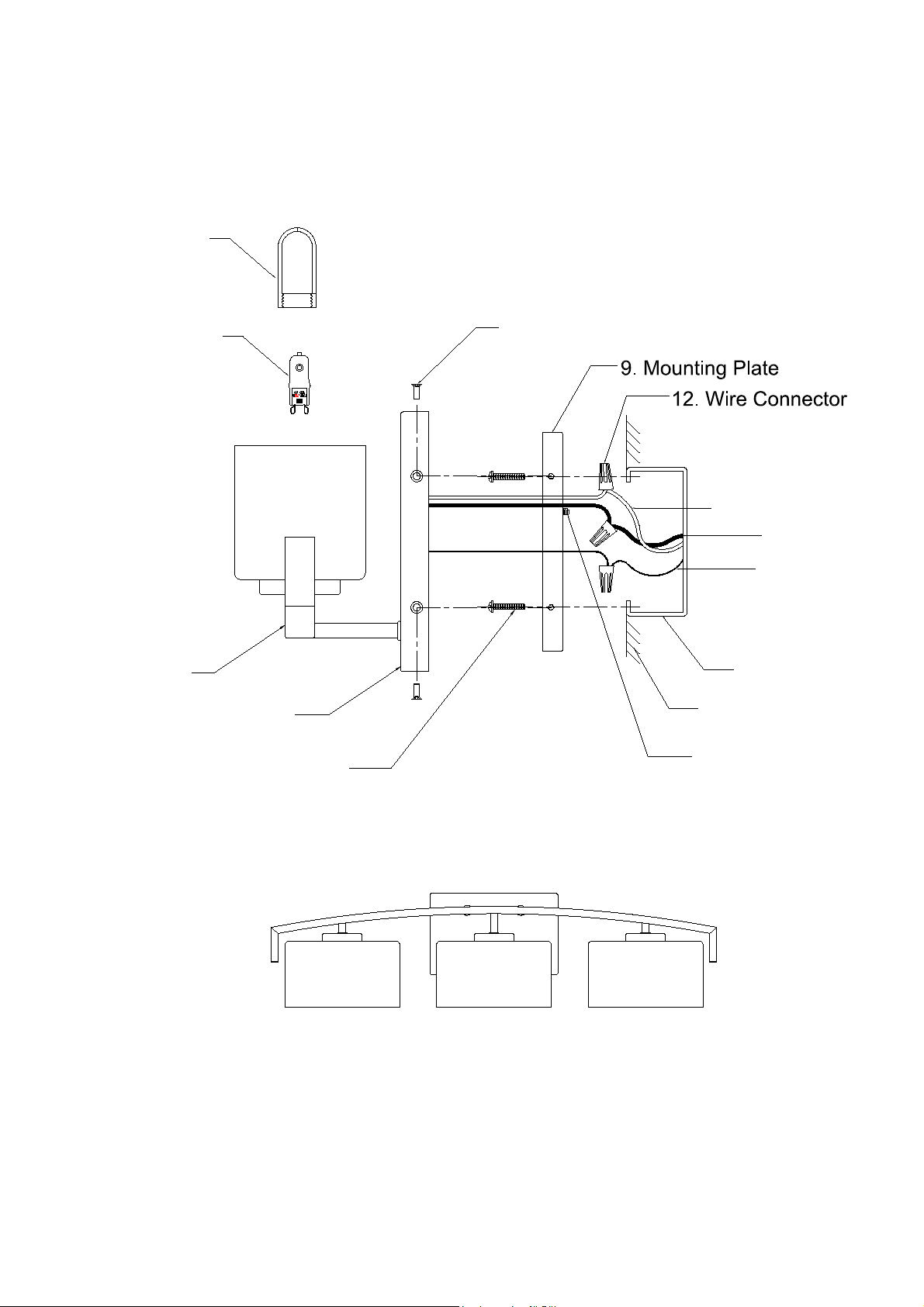

INSTALLATION:
5. Fixture Body
7. Back Plate
11. Outlet Box Screw
4. Bulb
3. Bulb Barrier
8. Mounting Screws
13. Outlet Box
Wall
White Wire
Black Wire
Ground Wire
10. Ground Screw

Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use
clean water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off
the circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and
interior surface of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of five (5) years from date of purchase. This warranty applies only to the original consumer
purchaser and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the
manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident,
modifications, alterations, neglect or mishandling. This warranty shall not apply to any product that is found
to have been improperly installed, set-up, or used in any way not in accordance with the instructions
supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident,
misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material
or workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface
and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied,
of fitness for a particular purpose, other than the warranty contained herein. The manufacturer
specifically disclaims any liability and shall not be liable for any consequential or incidental loss or
damage, including but not limited to any labor / expense costs involved in the replacement or repair of
said product.
Possible Cause Corrective Action
Bulb will not light. 1. Bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power
supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace switch.
Fuse blows or circuit
breaker trips when light
is turned on.
Crossed wires or power wire
is grounding out. Check wire connections.

Page 9
MANUAL DE INSTRUCCIONE

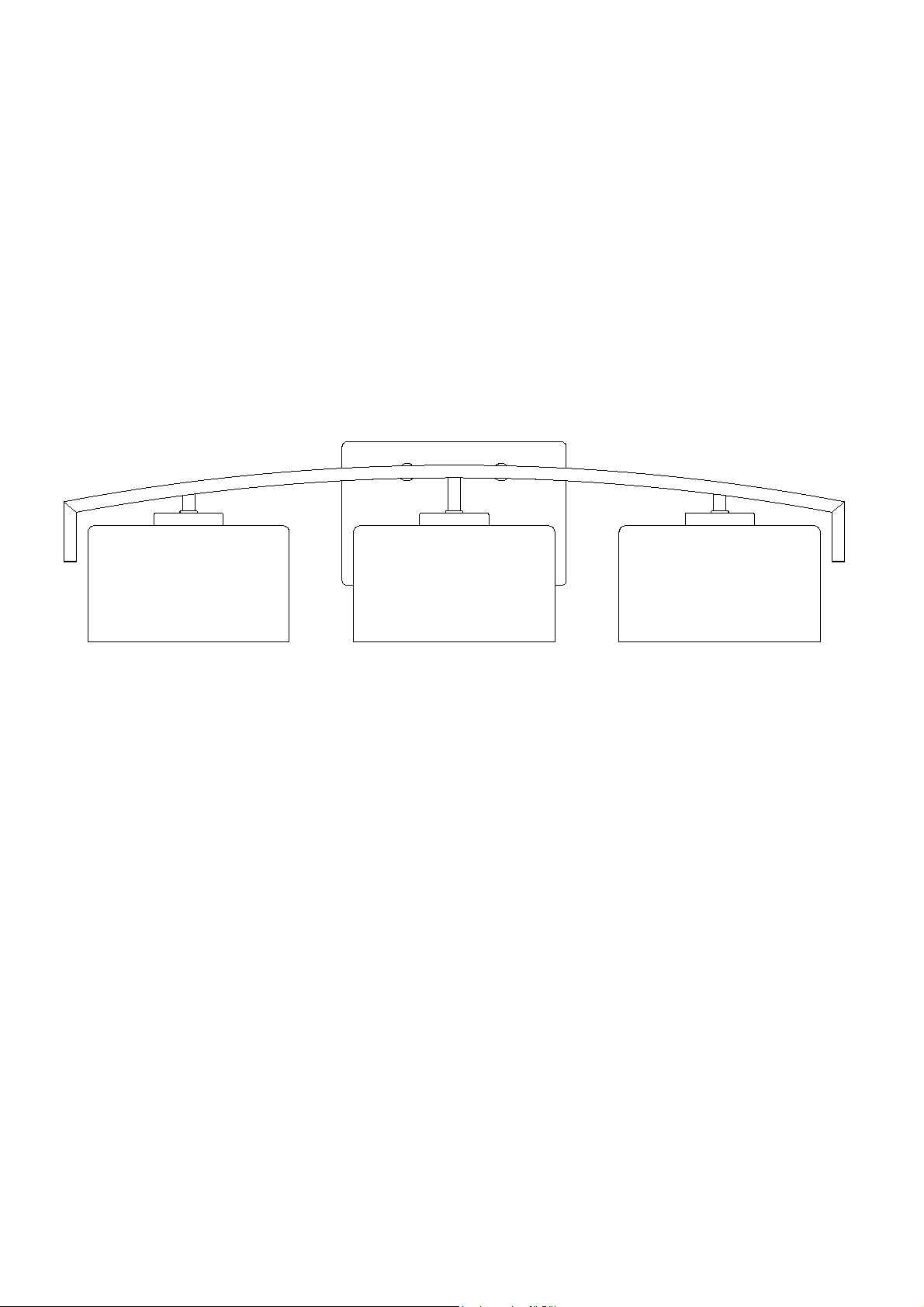

3 Luz Lámpara de Tocador
Home Depot SKU 1001352550(UPC 718212153239)
（Acabado en Bronce Lustrado con Aceite）

Page 10
Gracias por la compra de este accesorio Hampton Bay luz interior. Este
producto ha sido fabricado con los más altos niveles de seguridad y
calidad.
CARACTERÍSTICAS:
1.
2. Atemporal Elegante diseño.
3. Fácil de montar e instalar con Enlace rápido.
Preguntas, problemas, piezas faltantes:
Luz Transicional de 3 luces en Acabado en Bronce Lustrado con Aceite.
Antes de regresar a su oficina local de Home Depot, llame a nuestro
ServiciodeAtenciónal 1-855-HD-Hampton o visite www.hamptonbay.com.
Por favor, referir a SKU (1001352550 Lampara Bronce Lustrado con Aceite)
or UPC (718212153239 Lampara Bronce Lustrado con Aceite).

Page 11
PRECAUCIÓN:
1. Antes de comenzar la instalación de este lampara o eliminación de una
luz anterior , desconecte la alimentación apagando el interruptor o
quitando el fusible en la caja de fusibles.
2. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA
PREGUNTAS ELÉCTRICAS.
3. Si usted tiene cualquier pregunta no eléctrica de esta, luz por favor,
póngase en contacto con nuestro Servicio de Atención al
1-855-HD-Hampton o visite www.hamptonbay.com. Por favor, referie
a SKU (1001352550 Lampara Bronce Lustrado con Aceite),
(718212153239 Lampara Bronce Lustrado con Aceite).
4. Guarde su recibo y las instrucciones para la prueba de compra.
HERRAMIENTAS necesarias para el montaje y la instalación
(no incluidos):
Gafas De Seguridad Escalera Pelacable
Destornillador De
Cabeza Plana
Destornillador De
Cabeza Phillips
Cita Aislante Cortaalambres
or UPC

Page 12

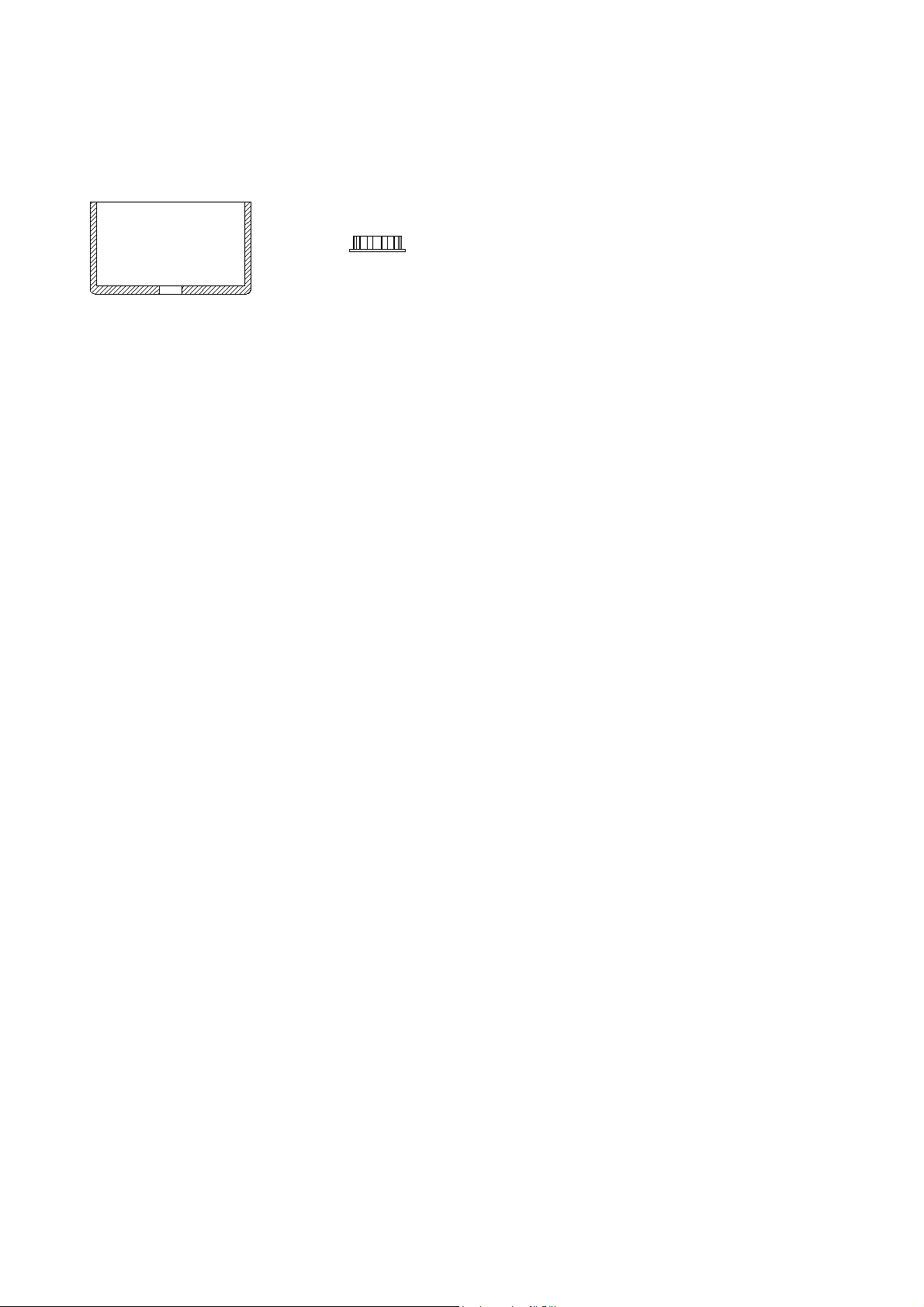

PIEZAS INCLUIDAS PARA LA ASAMBLEA (partes no están a
escala):
3 vidrio (#1) 3 Tornillo de Shell (#2)
INSTRUCCIONES DE MONTAJE:
1. Corte la corriente en la caja de fusibles o en el circuito principal. Si fuera necesario,
saque la lampara vieja y todo el montaje de la caja de union de la pared.
2. Desempaque cuidadosamente su nueva lampara y coloque todas las partes en una
superfice despejada. Tenga cuidado de no perder las partes pequeñas que son
necesarias para la instalacion.
3. Meta la Panta de Vidrio (#1) dentro del Socket (#6) y asegurelo con el Anillo de la
Cubierta (#2).

Page 13

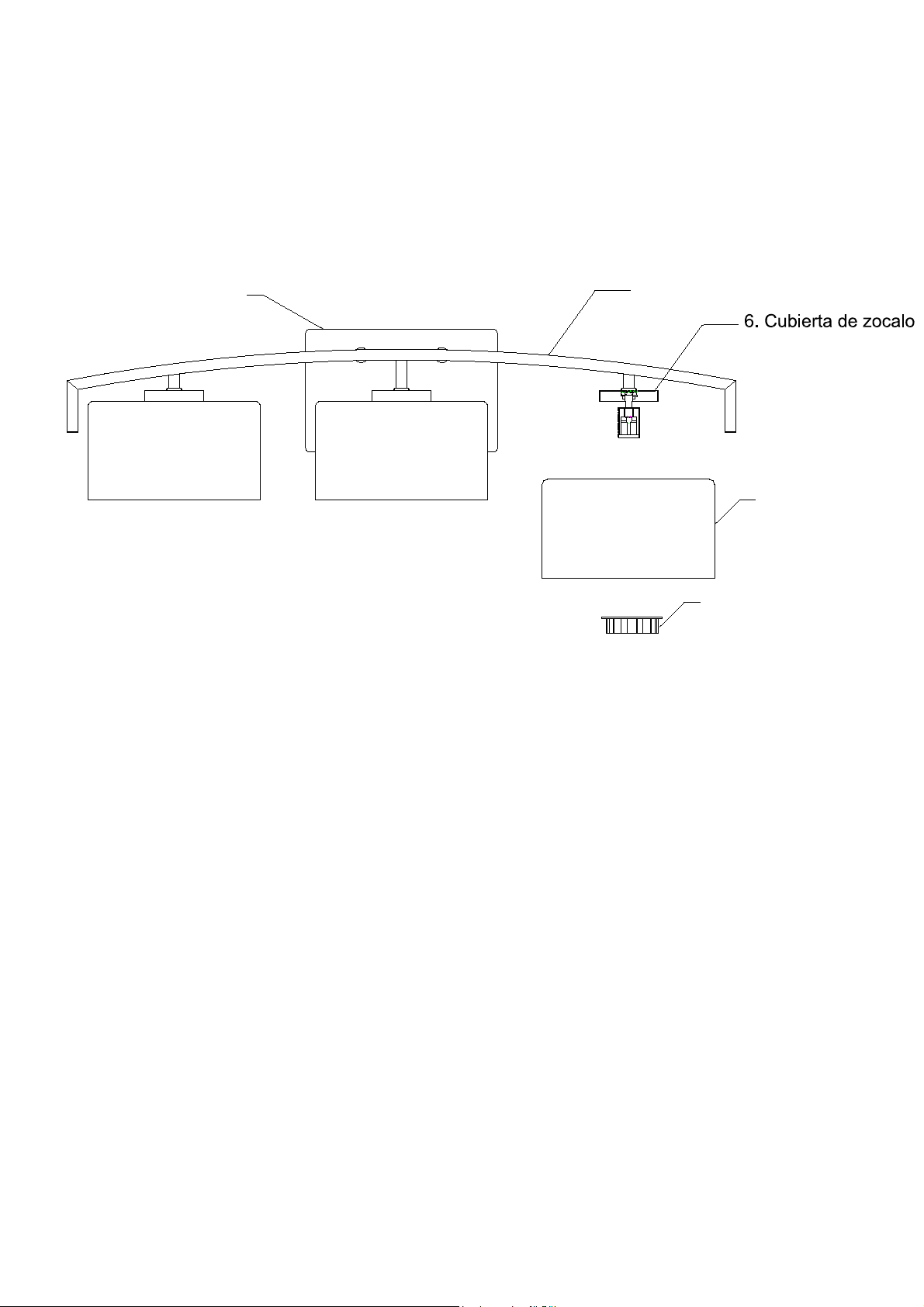

ASAMBLEA:
7. Placa 5. Cuerpo de lámpara
2. Tornillo de Shell
1. Vidrio

Page 14
PIEZAS INCLUIDAS para la instalación (las partes no están a escala):
Instrucciones de instalación:
4 Tornillo de montaje (#8)
1 Placa de montaje (#9)
1 Tornillo de tierra (#10) 2 Caja de salida de tornillo (#11)
3 Conector de cable (#12）
4. Instale la bombilla (# 4) en el zócalo, y atornille la Barrera del bulbo (# 3) en su lugar.
(NO EXCEDA MAS DE LOS VATIOS ESPECIFICADOS!!)
5. La instalación está completa. Encienda la energía en la caja de fusibles. Encienda el
interruptor de la luz para activar el aparato.
1.
2.
Conecte el cable blanco del la lámpara al cable blanco de la caja de salida (#13), y el cable
negro de la lámpara al cable negro de la caja de salida (#13). Cubra las dos conexiones de
cable con los dos Conectores de alambre previstos (#12). Envuelva las dos conexiones de
los cables con cinta aislante para una conexión más segura. Si su caja de salida tiene un
cable de tierra (verde o desnudo de cobre), conecte el cable de tierra accesorio a la misma
utilizando el conector de cable (#12). De otra manera conecte el alambre de cobre al tornillo
de tierra (#10) en la corres circular (#9). Nota: Si usted tiene preguntas eléctricas, consulte
a su código de electricidad local por los métodos aprobados de puesta a tierra.
Desmontar los tornillos de montaje (# 8) y la placa de montaje (# 9) de la placa
posterior (#7), sujete la placa de montaje (#9) a la caja de salida (#13) con los dos tornillos
de la caja de salida (#11) como se muestra. El lado de la placa de montaje (#9) marcado
“GND” debe ir hacia fuera.
3. Coloque el cuerpo de la lumpara (# 5) sobre la placa de montaje (# 9), instale los tornillos
de montaje (# 8) en la placa de montaje (# 9) hasta que la lampara este fija en la pared.
3 Bombilla Barrera (#3)
3 Bombilla (#4)

Page 15
INSTALACIÓN:
8. Tornillo de montaje
13. Caja de salida
10. Tornillo de tierra
3. Bombilla Barrera
Cable blanco
Cable negro
Cable de tierra
5. Cuerpo de lámpara
7. Placa
11. Caja de
salida de tornillo
4. Bombilla

Page 16
SOLUCIÓN DE PROBLEMAS:
Mantenimiento de productos:
1. Para limpiar el exterior del aparato, utilice un seca o ligeramente húmeda tela (use
agua limpia, nunca un disolvente) para limpiar el vidrio y la superficie de la lámpara.
2. Para limpiar el interior del aparato, primero desconecte la alimentación de la lámpara
de apagar el interruptor de circuito o quitando el fusible de la caja de fusibles. A
continuación, utilice una tela seca o ligeramente húmeda (use agua limpia, nunca un
disolvente) para limpiar el cristal en el interior y la superficie interior de la lámpara.
3. No utilice limpiadores con productos químicos, solventes o abrasivos severos. Utilice
sólo un paño suave y seco para el polvo o limpiar con cuidado.
GARANTÍA LIMITADA
El fabricante garantiza que este accesorio de iluminación a estar libre de defectos en materiales y mano de
obra durante un período de cinco (5) años a partir de la fecha de compra. Esta garantía se aplica sólo al
comprador original y sólo a los productos utilizados en condiciones normales de uso y servicio. Si se
encuentra que este producto está defectuoso, la única obligación del fabricante, y su solución exclusiva, es la
reparación o sustitución del producto, a discreción del fabricante, siempre que el producto no ha sido dañado
por el mal uso, abuso, accidentes, modificaciones, alteraciones , negligencia o mal manejo. Esta garantía no
se aplicará a cualquier producto que se demuestre que ha sido instalado incorrectamente, puesta a punto, o
utilizado en cualquier manera no conforme con las instrucciones suministradas con el producto. Esta
garantía no se aplicará a una falla del producto como consecuencia de un accidente, mal uso, abuso,
negligencia, alteración o instalación defectuosa, o cualquier otro fallo que no se refieran a los materiales o
ejecución defectuosa. Esta garantía no se aplicará a la meta en cualquier parte del producto, tales como la
superficie y / o la intemperie, ya que se considera uso y desgaste normal.
El fabricante no garantiza y especialmente niega cualquier garantía, expresa o implícita, de aptitud
para un propósito particular, excepto la garantía contenida en este documento. El fabricante rechaza
específicamente cualquier responsabilidad y no será responsable por cualquier pérdida consecuente o
incidental o daños, incluyendo pero no limitado a cualquier mano de obra Gastos de gastos que
implica la sustitución o reparación de dicho producto.
Posible causa de Acción
Correctiva Bombilla no se encenderá
la oferta está encendido. 1. Bombilla está quemada 1. Reemplace la bombilla.
2. Está apagada. 2. Asegúrese de que el
poder .
3. Conexión del cable
defectuoso. 3. Verifique el cableado.
4. Interruptor defectuoso. 4. Pruebe o cambiar el
interruptor.
Funde un fusible o
circuito
viajes interruptor
cuando la luz
está encendida. Cables
cruzados o cables de
alimentación
es tierra hacia fuera.
Compruebe las conexiones
de cables.

Page 17
MANUEL D'INSTRUCTIONS
3 Lumière Applique de Salle de Bains
Home Depot SKU 1001352550 (UPC 718212153239)
（Fini Bronze Frotte àl’huile）

Page 18
Nous vous remercions d'avoir acheté ce Hampton Bay appareil d'éclairage
à l'intérieur. Ce produit a été fabriqué avec des niveaux plus élevés de
sécurité et de qualité.
CARACTÉRISTIQUES:
1.
2. Design élégant et intemporel.
3. Facile à assembler et installer.
Questions, des problèmes, des pièces manquantes:
Lumière de transition 3 lumières en Fini Bronze Frotte à l’huile.
Avant de retourner à votre Home Depot local, appelez notre Service
Center au 1-855-HD-Hampton ou visitez www.hamptonbay.com. S'il
vous plaît se référer à SKU (1001352550 Fini Bronze Frotte à l’huile),
UPC (718212153239 Fini Bronze Frotte à l’huile).

Page 19
ATTENTION:
1. Avant d'installer cette lampe ou la suppression d'un jour précédent
, Mettez l'interrupteur ou en enlevant les fusibles dans la boîte à
fusibles.
2. Consultez un électricien qualifié SI VOUS AVEZ DES
ELECTRIQUE QUESTIONS.
3. Si vous avez des questions, ce pouvoir, de la lumière s'il vous plaît
contacter notre Service Center au 1-855-HD-Hampton ou visitez
www.hamptonbay.com. S'il vous plaît se référer à SKU (1001352550
fini Bronze Frotte à l’huile), UPC (718212153239 fini Bronze Frotte à l’huile).
4. Conservez votre reçu et des instructions pour preuve d'achat.
Outils nécessaires pour l'assemblage et l'installation (non inclus):
Lunettes De Sécurité Ladder Strippers
Tourenvis
À TêtePlate
Tourenvis
À Tête Cruciforme
Ruban isolant
Coupe-fil

Page 20
PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas à l'échelle):
3 verre (#1) 3 Vis Shell (#2)
INSTRUCTIONS D'ASSEMBLAGE:
1. Couper le courant en enlevant le fusible ou en coupant le circuit du disjoncteur. Si
nécessaire, retirer le vieux luminaire ainsi que toutes les pièces de montage de la
boîte de dérivation.
2. Déballez attentivement votre nouveau support et disposez toutes les pieces dans un
endroit degage. Faites attention de ne pas perdre toutes les petites pièces nécessaires
pour l’installation.
3. Placez le verre Shade (# 1) dans la Coupe du Socket (# 6) et fixer en place avec la
Shell à vis (# 2).
